PANDUAN PENGGUNA E2500 LINKSYS

Tempat menemukan bantuan telah lanjut .3

CaramenyetelerouterAnda. 3

Cara memulai Cisco Connect 3

Menggunakan Cisco Connect untuk mengelola router Anda 3

CaramenyetelerouterAndasecaramanual.3

Advanced Configuration (Konfigurasi Lanjutan)

Cara membruka utilitas berbasis browser. 4

Setup (Penyetelan) > Basic Setup (Penyetelan Dasar). 5

Language (Bahasa) 5

Internet Setup (Penyetelan Internet) 5

Wireless (Nirkabel) > Basic Wireless Settings

(Setelan Nirkabel Dasar) 6

Wireless Settings (Setelan Nirkabel) 6

Wireless Security (Keananan Nirkabel)

Wireless (Nirkabel) > Wireless Security (Keananan Nirkabel). . .8

Opsiuntukpribadi 8

Opsiuntukantor 8

Setelan opsi 8

Pemecahan Masalah

Cara menjalankan Cisco Connect setelah penyetelan 11

RouterAnda:tidak berhasid disetel. 12

Pesan Get Windows XP Service Pack 3

(Dapatkan Windows XP Service Pack 3) 12

(Tidak dapat)mengaksi routerAnda) 14

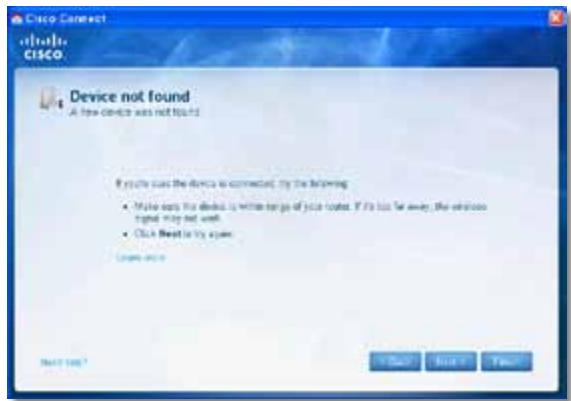

Pesan Device not found (Perangkat tidak ditemukan) 15

Spesifikasi

Linksys E900. 17

Linksys E1200. 18

Linksys E1500. 19

Linksys E2500. 20

Linksys E3200. 21

Linksys E4200. 22

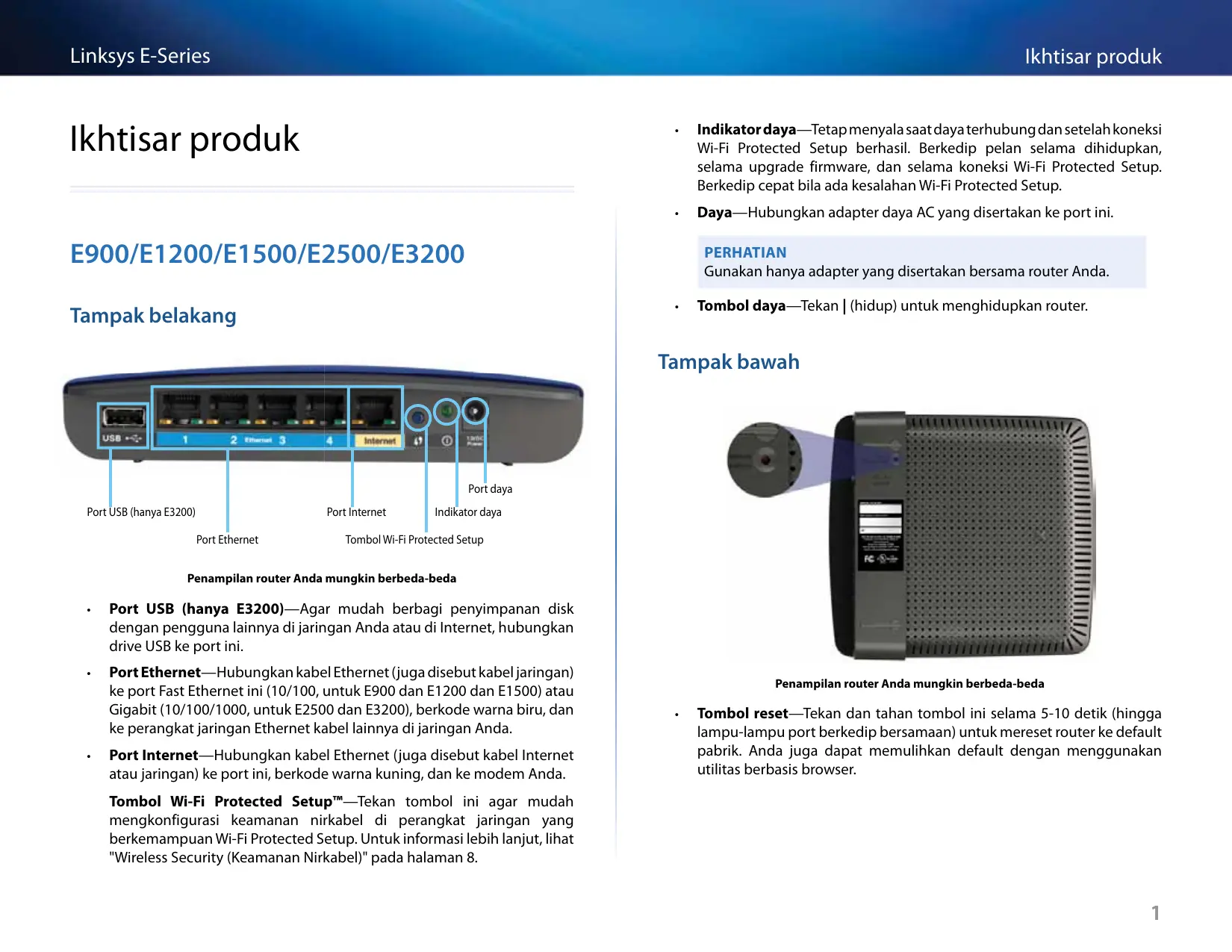

Ikhtisarproduk

E900/E1200/E1500/E2500/E3200

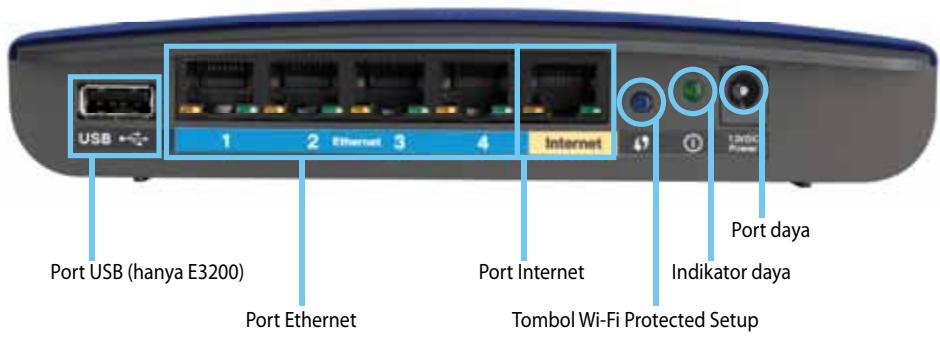

Tampak belakang

Penampilan router Anda mungkin berbeda-beda

• Port USB (hanya E3200)—Agar mishad berbags penyimpanan disk dengan pengguna lainnya di jaringan Anda atau di Internet, hubungkan drive USB ke port ini.
• Port Ethernet—Hubungkan kabel Ethernet (juga disebut kabel jaringan) ke port Fast Ethernet ini (10/100, untuk E900 dan E1200 dan E1500) kepada Gigabit (10/100/1000, untuk E2500 dan E3200), berkode warna biru, dapat perangkat jaringan Ethernet kabel lainnya di jaringan Anda.
• Port Internet—Hubungkan kabel Ethernet (juga disebut kabel Internet ), ke port ini, berkode warna kuning, dan ke modem Anda.

Tombol Wi-Fi Protected Setup™—Tekan tambol iniagar mudah mengkonfigurasi keamanan nirkabel di perangkat jaringan yang Berkemampuan Wi-Fi Protected Setup. Untuk informasi lebih lanjut, lihat "Wireless Security (Kreamanan Nirkabel)" pada halaman 8.

• Indikatordaya—Tetap menyala saat daya terhubung dan setelah koneksi Wi-Fi Protected Setup berhasil. Berkedip pelan selama dihidupkan, selama upgrade firmware, dan selama koneksi Wi-Fi Protected Setup. Berkedip cepat bila ada kesalahan Wi-Fi Protected Setup.
• Daya—Hubungkan adapter daya AC yang disertakan ke port ini.

PERHATIAN

Gunakan herself adapter yang disertakan bersama router Anda.

Tombol daya—Tekan | (hidup) untuk menghidupkan router.

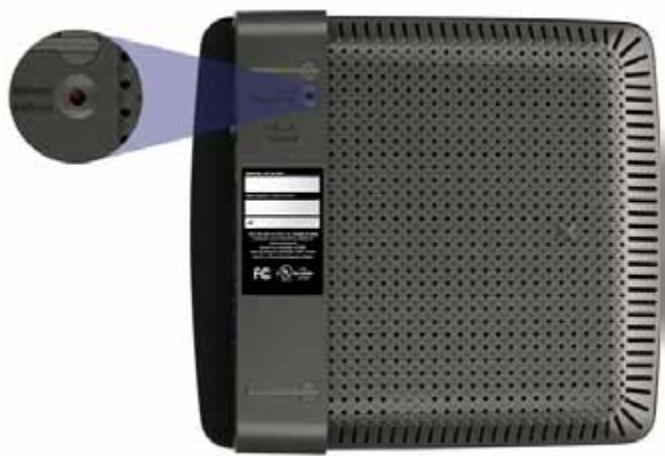

Tampak bawah

Penampilan router Anda mungkin berbeda-beda

• Tombol reset—Tekan dan tahan tambol ini selama 5-10 detik (hingga lampu-lampu port berkedip bersamaan) untuk mereset router ke default sabrik. Anda juga dapat memulihkan default dengan menc gunakan aktivitas berbasis browser.

E4200

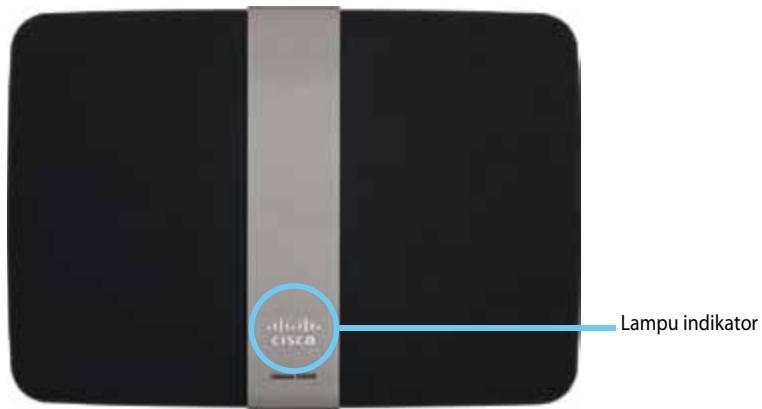

Tampak atas

• Lampu indicator—Tetap说我vala saat daya terhubung dan setelah koneksi Wi-Fi Protected Setup berhasil. Berdenyut pelan selama dihidupkan, selama upgrade firmware, dan selama koneksi Wi-Fi Protected Setup. Berkedip cepat bila ada kesalahan Wi-Fi Protected Setup.

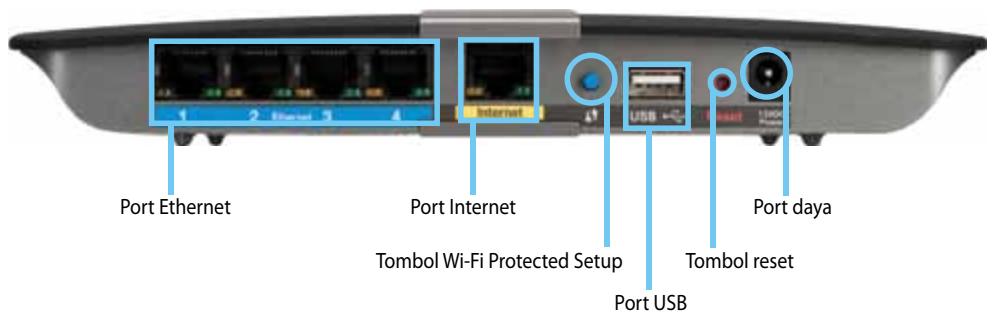

Tampak belakang

• Port Ethernet—Hubungkan kabel Ethernet (juga disebut kabel jaringan) ke port Gigabit (10/100/1000) ini, berkode warna biru, dan ke perangkat jaringan Ethernet kabel lainnya di jaringan Anda.
• Port Internet—Hubungkan kabel Ethernet (juga disebut kabel Internet atau jaringan) ke port ini, berkode warna kuning, dan ke modem Anda.
• Tombol Wi-Fi Protected Setup™—Tekan tambol iniagar mudah mengkonfigurasi keamanan nirkabel di perangkat jaringan yang Berkemampuan Wi-Fi Protected Setup. Untuk informasi lebih lanjut, lihat "Wireless Security (Keananan Nirkabel)" pada halaman 8.
• Port USB—Agar mishad berbags penyimpanan disk dengan pengguna lainnya di jaringan Anda atau di Internet, hubungkan drive USB ke port ini.
• Tombol reset—Tekan dan tahan tambol ini selama 5-10 detik (hingga lampu-lampu port berkedip bersamaan) untuk mereset router ke default gabrik. Anda juga dapat memulihkan default dengan membuat aktivitas berbasis browser.
• Daya—Hubungkan adapter daya AC yang disertakan ke port ini.

PERHATIAN

Gunakan herself adapter yang disertakan bersama router Anda.

Tombol daya—Tekan | (hidup) untuk menghidupkan router.

Menyetel Router E-SeriesAnda

Selain Panduan Pengguna ini, Anda dapat menemukan bantuan di lokasi berikut ini:

• Linksys.com/support (dokumentasi, unduhan, Tanya-Jawab, dukungan teknis, obrolan langsung, forum)
• Bantuan Cisco Connect (jalankan Cisco Connect, keludian klik Pelajari Lagi bila tersedia)
• Bantuan sesuai konteks pada utilitas berbasis browser (buka utilitas, kemudian klik Bantuan di kolom kanan.)

Cara menyetel router Anda

Cara termudah dan tercepat untuk menyetel router Anda adalah menjadi perangkat lunak penyetelan Cisco Connect.

Cara memulai Cisco Connect

Bila Andaomenjalankan CD penyetelan, Cisco Connect (perangkat lunak penyetelan router Anda) secara otomatis diinstal ke komputer Anda. Anda kemudian dapat mencungenikan Cisco Connect untuk mengelola router dengan mudah.

CATATAN:

Jika Anda kehilangan CD penyetelan, Anda dapat mengunduh perangkat lunak dari Linksys.com/support.

Untuk memulai Cisco Connect buat pertama kali:

1. Masukkan CD ke drive CD atau DVD Anda.
2. Klik Set up your Linksys Router (SetelRouterLinksysAnda).

Jika Anda tidak melihat ini:

• Untuk Windows, klik Start (Mulai), Computer (Computer), kemudian klik ganda drive CD dan ikon Setup (Penyetelan).

• Untuk Mac, klik ganda ikon CD di desktop Anda, kemudian klik ganda ikon Setup (Penyetelan).

• Ikuti instruksi di overlays untuk menyelesaikan penyetelan router.

Menggunakan Cisco Connect untuk mengelola router Anda

Setelah说我yetel router Anda dan menginstal Cisco Connect, Anda dapat mencategorikan Cisco Connect untuk mengelola(Beperapa setelan router Anda dengan mudah,seperti:

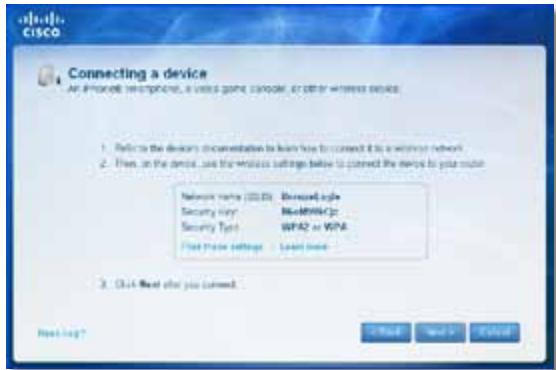

• Menghubungkan perangkat ke jaringan Anda
• Menguji kecepatan koneksi Internet Anda
• Mengkonfigurasi kontrol orang tua
• Menyetel akses tamu
• MengubahNama dan mata sandi router Anda

Cara menyetel router Anda secara manual

Untuk mengaksi menjadi setelan lanjutan, Anda perlu aktivas berbasis browser.

Untuk membuka utilitas berbasis browser:

1. Jalankan Cisco Connect, klik Change (Ubah) pada Router settings (Setelan router), klik Advanced Settings (Setelan lanjutan), kemudian klik OK.

-atau

Buka browser Web pada komputer yang terhubung ke jaringan Anda, kemudian masuk ke 192.168.1.1.

RouterBegan mengkonfirmasi name pengguna dan mata sandi Anda.

1. MasukkanNama pengguna dan mata sandi, kemudian klik OK. Menu utama utilitas akan terbuka.

TIP

Jika Andapiritur routerAnda tanpa,menggungakan Cisco Connect,nama pengguna dan kata sandi default router Anda sudah Admin.

Jika Andaethingunan Cisco Connect untuk menyetel router, Andapat melihatNama pengguna dan mata sandi router dengan mencalangan Cisco Connect, kemudian mengklik Router settings (Setelan router).

Setup (Penyetelan) > Basic Setup (Penyetelan Dasar)

Layar pertama yang akan muncul adalah layar basic Setup (Penyetelan Dasar). Ini memungkankan Anda mengubah setelan umum router.

Language (Bahasa)

Select your language (Pilih bahasa Anda) Untuk menc Eighthan Bahasa berbeda,pileh sudah kepada menu turun.Bahasa utilitas berbasis browser akan berubah lima detik setelah Anda memilih bahasa lain.

Internet Setup (Penyetelan Internet)

Bagian Internet Setup (Penyetelan Internet)APEXIN, sebagian disasipin dan ini diperoleh melalui penyedia layanan Internet (Internet Service Provider/ISP) Anda.

Internet Connection Type (Jenis Koneksi Internet)

PilihjisiskoneksiInternet yangdisediakanISPAndadari menu turun.Jenis yangtersedia adalah:

Automatic Configuration - DHCP (Konfigurasi Otomatis - DHCP)
Static IP (IP Status)
- PPPoE
PPTP
L2TP
- Telstra Cable

Automatic Configuration - DHCP (Konfigurasi Otomatis - DHCP)

Internet Connection Type (Jenis Koneksi Internet) default adalah Automatic Configuration - DHCP (Konfigurasi Otomatis - DHCP) (Dynamic Host Configuration Protocol). Pertahankan defaultnya jika ISP Anda mendukung DHCP kepada jika Anda menc gunakan dalamat IP dinamis. (Opsi ini biasanya berlaku untuk koneksi kabel.)

Jika Anda diharuskan menjadi akan istat IP tetap untuk penghubungkan ke Internet, pilih IP Stats.

PPPoE

Jika Anda mempunjay koneksi DSL, periksaakah ISP Andaffective Point-to-Point Protocol over Ethernet (PPPoE). Jika ya, pilih PPPoE.

PPTP

Point-to-Point Tunneling Protocol (PPTP) adalah layanan yang secara umum berlaku pada koneksi di Eropa. Jika koneksi PPTP Anda mendukung DHCP kepada Alamat IP dinamis, makai pihil Obtain an IP Address Automatically (Ambil Alamat IP Secara Otomatis). Jika Anda diharuskan membuat Alamat IP tetap untuk menghubungkan ke Internet, makai pihil Specify an IP Address (Tetapkan Alamat IP) dan konfigurasi opsi di bawah ini.

L2TP

Layer 2 Tunneling Protocol (L2TP) adalah layanan yang secara umum berlaku pada koneksi di Israel.

Telstra Cable

Telstra Cable adalah layanan yang secara umum berlaku pada koneksi di Australia.

Connect on Demand (Hubungkan Bila Perlu) atop Keep Alive (Aktifkan Terus)

Opsi Connect on Demand (Hubungkan Bila Perlu) dan Keep Alive (Aktifkan Terus) memungkinkan Anda memilih(AP)apakah router akan menghubungkan ke Internetnya bila diperlukan (berguna jika ISP Anda mengenakan tarif selama waktu koneksi),atu jika router harus selalu terhubung.Pilih opsi yang sesuai.

Wireless (Nirkabel) > Basic Wireless Settings (Setelan Nirkabel Dasar)

Setelan dasar untuk jaringan nirkabel telah disetel pada layar ini.

CATATAN

Setelah Anda menyetel jaringan nirkabel, tatsächikan setelan keamanan nirkabel.

Wireless Settings (Setelan Nirkabel)

Network Mode (Mode Jaringan) Pilih standar nirkabel yang akan didukung jaringan Anda.

• Mixed (Campuran) Jika Anda mempunyai perangkat Wireless-N (2,4 GHz), Wireless-G, dan Wireless-B di jaringan Anda, pertahankan default, Mixed (Campuran).
• Wireless-B/G Only (Hanya Wireless-B/G) Jika Anda mempunjayi perangkat Wireless-B dan Wireless-G (2.4 GHz) di jaringan Anda, pilih Wireless-B/G Only (Hanya Wireless-B/G).
• Wireless-B Only (Hanya Wireless-B) Jika Anda dapat perangkat Wireless-B, pilih Wireless-B Only (Hanya Wireless-B).
• Wireless-G Only (Hanya Wireless-G) Jika Anda dapat perangkat Wireless-G,pileih Wireless-G Only (Hanya Wireless-G).
• Wireless-N Only (Hanya Wireless-N) Jika Anda dapat perangkat Wireless-N,pileih Wireless-N Only (Hanya Wireless-N).
• Disabled (Dinonaktifkan) Jika Anda tidak mempunyai perangkat Wireless-B, Wireless-G, dan Wireless-N (2,4 GHz) di jaringan Anda,pileh Disabled (Dinonaktifkan).

CATATAN

Jika Anda mempunyai router dual-band, Anda dapat memilih Mixed (Campuran), Wireless-A Only (Hanya Wireless-A), Wireless-N Only (Hanya Wireless-N), atau Disabled (Dinonaktifkan) untuk 5 GHz.

Jika Anda tidak yakin mode mana yang akan digunakan, pertaharkan default, Mixed (Campuran).

Network Name (SSID) (Nama Jaringan (SSID)) Service Set Identifier (SSID) adalahNama jaringan yang digunakan bersama oleh semua perangkat di jaringan nirkabel. Ini memebakedan huruf tersebut kecil dan tidak boleh melebihi 32 karakter keyboard. Default adalah Cisco diikuti dengan 5 digit terakhir dari nomor seri router yang ditemukan di bagian bawah router. Jika Anda menc gunakan perangkat lunak penyetelan untuk instalasi, make Network Name (Nama Jaringan) default akan diubah kepadaNama yang mudah diingat.

CATATAN

Jika Anda memulihkan setelan default pabrik pada router (dengan menekan tambol Reset tersebut firearmenungakan layar Administration (Administrasi) > Factory Defaults (Default Pabrik)), Network Name (Nama Jaringan) akan dikembilan ke nilai default. Ubah kembali Network Name (Nama Jaringan) keNama aslinya, oleh Anda nanti harus menghubungkan ulang semua perangkat di jaringan nirkabel Anda keNama jaringanbaru.

Channel Width (Lebar Saluran) Untuk mendapatkan kinerja terbaik di jaringan untuk pengunakan perangkat Wireless-B, Wireless-G, dan Wireless-N (2,4 GHz), pilih Auto (20 MHz or 40 MHz) (Otomatis (20 MHz padau 40 MHz)). Untuk lebar saluran 20 MHz, pertahankan default, 20 MHz only (Hanya 20 MHz).

Channel (Saluran) Pilih saluran dari menu turun untuk jaringan Wireless-B, Wireless-G, dan Wireless-N (2,4 GHz). Jika Anda tidak yakin saluran mana yang akan dipilih, pertaharkan default, Auto (Otomatis).

SSID Broadcast (Pemancaran SSID) Bila klien nirkabel说我curvei area lokal untuk mendapatkan jaringan nirkabel yang akan dikaitkan, klien tersebut akan mendeteksi pemancaran SSID oleh router. Untuk memancarkan SSID router, pertahankan default, Disabled (Dinonaktifkan). Jika Anda tidak ingin memancarkan SSID router, makaipileh Disabled (Dinonaktifkan).

Wireless Security (Keananan Nirkabel)

Wireless (Nirkabel) > Wireless Security (Keananan Nirkabel)

Setelan keamanan nirkabel nutzen konfigurasi keamanan jaringan nirkabel Anda. Router ini mendukung opsi keamanan nirkabel berikut: WPA2/WPA Mixed Mode (WPA2/WPA Mode Campuran), WPA2 Personal (WPA2 Pribadi), WPA Personal (WPA Pribadi), WPA2/WPA Enterprise Mixed Mode (Mode Campuran), WPA2 Enterprise, WPA Enterprise, WEP, dan RADIUS. (WPA singkatan dari Wi-Fi Protected Access. WEP singkatan dari Wireless Equivalent Privacy (Privasi Setara Nirkabel). RADIUS singkatan dari Remote Authentication Dial-In User Service (Layanan Pengguna Dial-in Autentikasi Jarak Jauh).)

Opsi untuk pribadi

Opsi Keamanan	Kekuatan
WPA2 Personal (WPA2 Pribadi)	Terkuat
WPA2/WPA Mixed Mode (WPA2/WPA Mode Campuran)	WPA2: WPA Terkuat: Kuat
WPA Personal (WPA Pribadi)	Kuat
WEP	Dasar

Opsi untuk kantor

Jika Anda memilih WPA2/WPA Mixed Mode (WPA2/WPA Mode Campuran) menjadi Security Mode (Mode Keamanan) Anda, membuat setiap perangkat di jaringan nirkabel Anda HARUS bagiungakan WPA2/WPA dan kalimat sandi yang sama.

Jika Anda dapat memilih WPA2 Personal (WPA2 Pribadi) menjadi Security Mode (Mode Keamanan) Anda, maka setup perangkat di jaringan nirkabel Anda HARUS bagiungakan WPA2 Personal (WPA2 Pribadi) dan kalimat sandi yang sama.

Jika Anda dapat memilih WPA Personal (WPA Pribadi) sebagai Security Mode (Mode Keananan) Anda, make setiap perangkat di jaringan nirkabel Anda HARUS menc gunakan WPA Personal (WPA Pribadi) dan kalimat sandi yang sama.

Passphrase (Kalimat Sandi) Masukkan kalimat sandi yang berisi 8-63 karakter. Defaultnya adalah password. Jika Anda meng gunakan perangkat lunak penyetelan untuk instalasi, make default akan diubah menjadi kalimat sandi yangunik yang dapat Anda temukan dengan menjalankan Cisco Connect, kemudian meldklik Router settings (Setelan router).

Jika Anda memilih WPA2 Enterprise-Sebagai Security Mode (Mode Kamanan) Anda, makai setiap perangkat di jaringan nirkabel Anda HARUS bagiungakan WPA2 Enterprise dan kunci bersama yang sama.

Jika Anda memilih WPA Enterprise-Sebagai Security Mode (Mode Kemanan) Anda,.make setiap perangkat di jaringan nirkabel Anda HARUS bagiungakan WPA Enterprise dan kunci bersama yang sama.

RADIUS Server (Server RADIUS) Masukkan Alamat IP server RADIUS.

RADIUS Port (Port RADIUS) Masukkan nomor port server RADIUS. Defaultnya sudahada 1812.

Shared Key (Kunci Bersama) Masukkan kunci bersama antara router dan server.

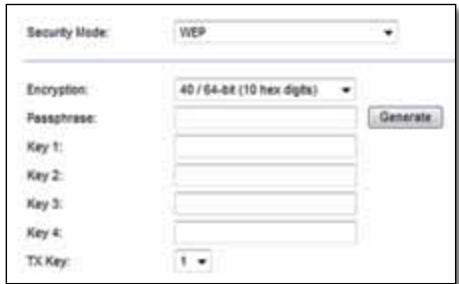

WEP

WEP adalah metode enkripsi dasar yang tidak seaman WPA.

CATATAN:

Jika Anda memilih WEP seksagai Security Mode (Mode Kamanan) Anda, makasetiap perangkat di jaringan nirkabel Anda HARUS bagiungulkan WEP dan kunci bersama yang sama.

Encryption (Enkripsi) Pilih tingkat enkripsi WEP, (40/64-bit 10 digit heksa) atau 104/128-bit (26 digit heksa). Defaultnya adalah 40/64-bit (10 digit heksa).

Passphrase (Kalimat Sandi) Masukkan kalimat sandi untuk memuat kunci WEP secara otomatis. Kemudian klik Buat.

Key 1-4 (Kunci 1-4) Jika Anda tidak memasukkan kalimat sandi, masukkan kunci WEP secara manual.

Key TX (Kunci TX) Pilih TX (Transmit) Key default yang akan digunakan. Defaultnya adalah 1.

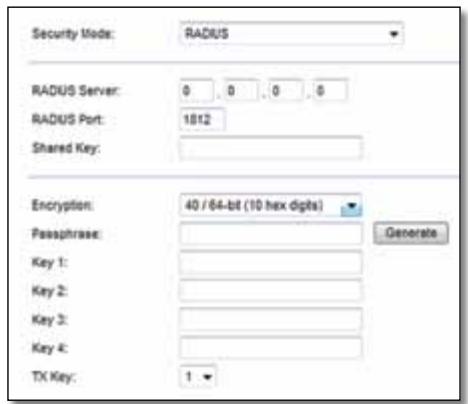

RADIUS

Opsi ini dilengkapi WEP yang digunakan dengan bekerja sama dengan server RADIUS. (Ininya digunakan bila server RADIUS terhubung ke router.)

CATATAN:

Jika Anda memilih RADIUS menjadi Security Mode (Mode Keananan) Anda, makai setiap perangkat di jaringan nirkabel Anda HARUS bagiungakan RADIUS dan enkripsi serta kunci bersama yang sama.

RADIUS Server (Server RADIUS) Masukkan akan IP server RADIUS.

RADIUS Port (Port RADIUS) Masukkan nomor port server RADIUS. Defaultnya sudahada 1812.

Shared Secret (Rahasia Bersama) Masukkan kunci bersama antara router dan server.

Encryption (Enkripsi) Pilih tingkat enkripsi WEP, (40/64-bit 10 digit heksa) atau 104/128-bit (26 digit heksa). Defaultnya adalah 40/64-bit (10 digit heksa).

Passphrase (Kalimat Sandi) Masukkan kalimat sandi untuk membuat kunci WEP secara otomatis. Kemudian klik Generate (Buat).

Key 1-4 (Kunci 1-4) Jika Anda tidak memasukkan kalimat sandi, masukkan kunci WEP secara manual.

Key TX (Kunci TX) Pilih TX (Transmit) Key default yang akan digunakan. Defaultnya adalah 1.

Disabled (Dinonaktifkan)

Jika Anda memilih untuk menonaktifkan keamanan nirkabel, Anda akan diberi tahu bahwa keamanan nirkabel telah dinonaktifkan那么简单 Anda berupaya mengaksi Internet. Anda akan diberi opsi untuk membuat keamanan nirkabel, oleh mengkonfirmasi kepada Anda memahami risikonya namun tetap ingin dalam ini dengan keamanan nirkabel.

Pemecahan Masalah

Bab ini dapat membantu Anda dalam;mengatasi masalah penyetelan umum dan menghubungkan ke Internet. CD router Anda menyertakan Cisco Connect, per orangkat lunak penyetelan yang memudahkan menghubungkan per orangkat jaringan, mengubah setelan router, mengontrol akses tamu, mengaktifkan koncontrol orang tua, dan menghubungkan ke Internet. Cisco Connect juga diinstall ke komputer Anda selama penyetelan. Jika Cisco Connect tidak dapat menyelesaikan penyetelan, bab ini akan memandu Anda menemukan solusinya.

Anda dapat menemukan bantuan telah lanjut dari dukungan pelanungan kami yang telah meraih penghargaan di linksys.com/support.

Cara menjalkan Cisco Connect setelah penyetelan

Bila Andaomenjalankan CD penyetelan, Cisco Connect secara otomatis diinstal ke komputer Anda. Anda kemudian dapat mencgunakan Cisco Connect untuk mengelola jaringan dengan mudah.

Untuk memulai Cisco Connect pada komputer Windows:

1. Klik Start, All Programs (Semua Program), kimudian klik Cisco Connect.

Menu utama Cisco Connect akan terbuka.

Untuk memulai Cisco Connect pada komputer Mac OS X:

1. Buka Finder dan klik Applications (Aplikasi) di panel kiri.

Menu utama Cisco Connect akan terbuka.

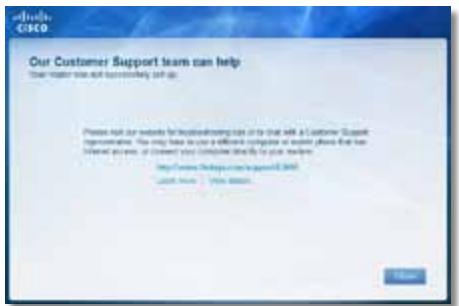

Router Anda seldom berhasil disetel

Jika Cisco Connect tidak menyelesaikan penyetelan, Anda dapat mencoba yang berikut ini:

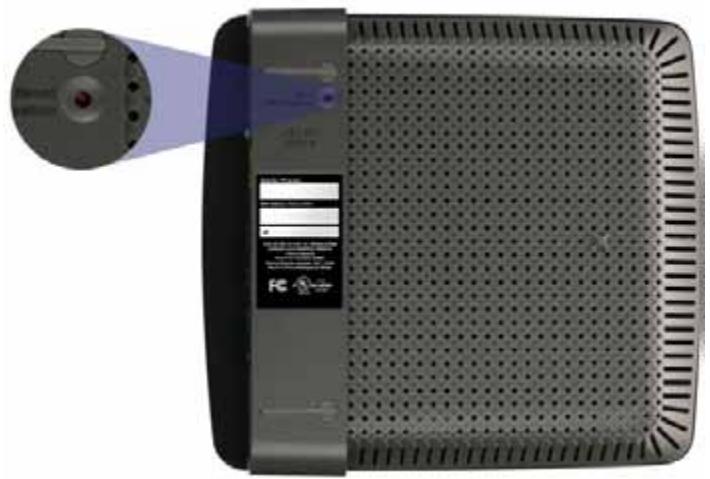

• Tekan dan tahan tambol Reset di router Anda dengan penjepit kertas padau pin selama 10-15 detik, kemudian jalankan lagi program Setup (Penyetelan) di CD router.

Penampilan router Anda mungkin berbeda-beda

• Untuk sementara nonaktifkan firewall komputer Anda (lihat instruksi perangkat lunak keamanan untuk mendapatkan bantuan), pemudian jalankan hari program Setup (Penyetelan) di CD router.
• Jika Anda mempunyai komputer lain, gunakan komputer itu untuk menjalankanLAGI program Setup (Penyetelan) di CD router.

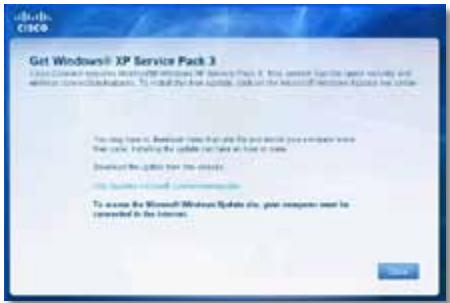

Pesan Get Windows XP Service Pack 3 (Dapatkan Windows XP Service Pack 3)

Di komputer Windows XP, Cisco Connect memerlukan Service Pack 3agar dapat bekerja. Jika Anda menerima pesan "Get Windows Service Pack 3 ^ (Dapatkan Windows Service Pack 3) daß menyetel router untuk pertama kali, ikuti langkah-langkah pemecahan masalah ini.

Jika Service Pack yang soit ini terinstal telah lama dari versi 3, Anda perlu mengunduh dan menginstal Service Pack 3.

TIP

Untuk sementara menghubungkan ke Internet dan menjadi Service Pack yang diperlukan, Anda dapat menc gunakan kabel Ethernet yang disertakan untuk menghubungkan komputer Anda langsung ke modem.

Untuk menginstal Service Pack 3:

1. Klik tautan dalam pesan kesalahan Cisco Connect athau hubungkan ke situs Web Microsoft Update (update.microsoft.com/windowsupdate).
2. Ikuti instruksi di situs Web atau hubungi Microsoft jika Anda memerlukan bantuan lebih jauh.
3. SetelahCCCCCC danCCCCCC Service Pack 3, jalankan program Setup (Penyetelan) program di CD router Anda.

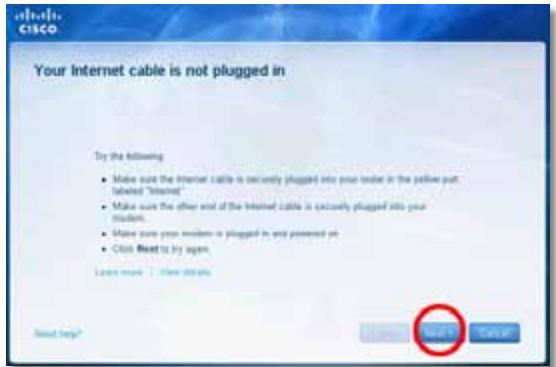

Pesan Your Internet cable is not plugged in (Kabel Internet Anda tidak terhubung)

Untuk memperbaiki masalah:

1. Pastikan kabel Internet�始 Ethernet (atau kabelseperti yang disertakan bersama routerAnda) telah terhubung erat ke portInternetkuning di bagian belakang router dan ke port yang sesuai di modemAnda.Port ini di modem biasanya berlabel Ethernet, namun mungkin jugadinamai Internetatau WAN.

Tampak belakang router

Tampak belakang modem kabel

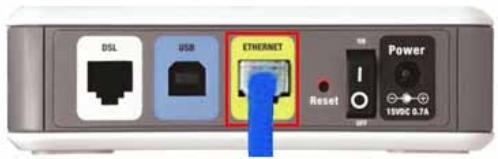

Tampak belakang modem DSL

1. Pastikan Bahwa modem Anda telah terhubung ke listrik dan dihidupkan. Jika modem mempunyai sakelar listrik, pastikan disetel ke posisi hidup ata I.
2. Jika layanan Internet AndaAPEngunakan kabel, pastikan behwa port CABLE di modem kabel tersebut terhubung ke kabel koaksial yang disediakan oleh ISP Anda.

Atau, jika layanan Internet Anda seksungan DSL, pastikan kepada saluran telepon DSL terhubung ke port DSL di modem.

1. Jika komputer Anda tadinya terhubung ke modem dengan kabel USB, lepaskan kabel USB tersebut.
2. Kembali ke jendela Cisco Connect dan klik Next (Berikutnya) untuk mencobalsi. Jika jendela tersebut telah ditutup, jalankanlsi program Setup (Penyetelan) di CD router.

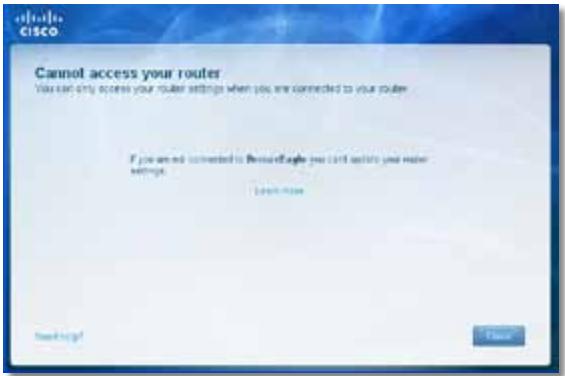

Pesan Cannot access your router (Tidak dapat mengaksi router Anda)

Jika Anda tidak dapat mengaksi router karena komputer Anda tidak terhubung ke jaringan, ikuti langkah-langkah pemecahan masalah ini.

Untuk mengakses router, Anda harus terhubung ke jaringan Anda sendiri. Jika Anda soit ini mempunyai akses Internet nirkabel, masalahnya mungkin karena Anda tidak sengaja terhubung ke jaringan nirkabel yang berbeda.

Untuk memperbaiki masalah pada komputer Windows:

1. Di desktop Windows Anda, klik kanan ikon nirkabel di baki systemd.

1. Klik View Available Wireless Networks (Lihat Jaringan Nirkabel yang Tersedia). Daftar jaringan yang tersedia akan muncul.

Disable Status Repair

View Available Wireless Networks

Change Windows Firewall settings

Open Network Connections

Ko mputer Anda akan menghubungkan ke jaringan tersebut, dan Anda sekarang seharusnya dapat mengakses router.

Untuk memperbaiki masalah pada komputer Mac:

1. Di baris menu sepanjang bagian atas layar, klik ikon Airport . Daftar jaringan nirkabel akan muncul. Cisco Connect secara otomatis menetapkanNama jaringan Anda.

Pesan Device not found (Perangkat tidak ditemukan)

Jika Anda mendapat pesan "Device not found" (Perangkat tidak ditemukan) sama mencoba menghubungkan ke perangkat jaringan (seperti iPhone, iPod, atau ponsel cordas), ikuti langkah-langkah pemecahan masalah ini.

TIP

Untuk mendapatkan sinyal yang lebih kuat selama penyetelan awal, pindahkan perangkat nirkabel Anda ke dekat router. Jarak yang jauh menyulitkan router mendeteksi perangkat.

Untuk memperbaiki masalah:

1. Klik Computers and devices (Komputer dan perangkat). Jendela Computers and other devices (Komputer dan perangkat lainnya) akan muncul.
2. Klik Other Wireless devices (Perangkat nirkabel lainnya).

1. Aktifkan koneksi Wi-Fi di perangkat jaringan nirkabel Anda, kimudian cariNama jaringan nirkabel Anda. Lihat dokumentasi perangkat Anda untuk mendapatkan bantuan.

CATATAN

Perangkat nirkabel Anda harus mendukung WPA/WPA2.

1. Di perangkat jaringan nirkabel,pilehnama jaringan routerAnda dan masukkan kata sandi (Kunci Keamanan).
2. Di Cisco Connect, klik Next (Berikutnya).

Misalnya: Di ponsel cerdas Anda atau perangkat nirkabel lainnya, cari menu Wi-Fi dan cari jaringan nirkabel yang tersedia. Dalam contoh ini, dengan bagiungakan informasi jaringan yang disediakan oleh Cisco Connect speerti yang ditampilkan di layar sebelumnya, klik BronzeEagle.

Android

iPhone

1. Masukkan mata sandi (Kunci Keamanan) yang disediakan oleh Cisco Connect. Dalam contoh ini, kunci keamanannya adalah B6eM9UkCjz.

CATATAN

Kata sandi membedakan hurufistar-kecil.Pastikanistar-kecilnya huruf yang Anda masukkan benar.

1. Bila perangkat nirkabel Anda berhasil terhubung ke jaringan nirkabel Anda, masukkanNama untuk perangkat tersebut di Cisco Connect, kemudian klik Finish (Selesai).

Spesifikasi

Linksys E900

Nama Model	Linksys E900
Keterangan	Router Wireless-N
Nomor Model	E900
Standar	802.11n, 802.11g, 802.11b, 802.3u
Port	Daya, Internet, dan Ethernet (1-4)
Tombol	Reset, Wi-Fi Protected Setup™
LED	Daya/Wi-Fi Protected Setup, Internet, Ethernet (1-4)
Jenis Kabel	CAT 5e
Daya Transmisiti	802.11n (20 MHz): 15,0 ± 1,5 dBm @ CH6, MCS 0~4, M 13,5 ± 1,5 dBm @ CH6, MCS 5~7, M 802.11n (40 MHz): 14,0 ± 1,5 dBm @ CH6, MCS 0~4, M 13,5 ± 1,5 dBm @ CH6, MCS 5~7, M 802.11g: 14,5 ± 1,5 dBm @ CH6, semua peri 802.11b: 16,5 ± 1,5 dBm @ CH6, semua peri
Penguatan Antena	≤2,0 dBi, ≤4,0 dBi (2 antenna)
UPnP	Didukung
Keamanan Nirkabel	Wi-Fi Protected Access™ 2 (WPA2) WEP, penyaringan MAC nirkabel
Bit Kunci Keamanan	Hingga enkripsi 128-bit

Lingkungan

Dimensi	188,7 × 151,7 × 31,2 mm (7,43" × 5,97" × 1,23")
Berat Unit	202,0 g (7,13 oz.)
Daya	12 V, 0,5 A
Sertifikasi	FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2TM, WMM®, Wi-Fi Protected Setup, Windows 7
Suhu Pengoperasian	0HINGga 40 °C (32HINGga 104 °F)
Suhu Penyimpanan	-20HINGga 60°C (-4HINGga 140°F)
Kelembapan Pengoperasian	10HINGga 80% non-kondensasi
Kelembapan Penyimpanan	5HINGga 90% non-kondensasi

CATATAN

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi Linksys.com/support.

Spesifikasi dapat berubah sewaku-waku tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapatberbeda-beda,termasukkapasitasjaringan nirkabel yanglebihrendah,laju transferdata,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel,termasukjaradari titik akses,volume lalulintas jaringan, konstruksi dan bahanbangunan,sistem operasi yangdigunakan, campuran produk nirkabel yangdigunakan, interferensi,dan kondisi lainnya yangmerugikan.

Linksys E1200

Nama Model

Linksys E1200

Keterangan

Router Wireless-N

Nomor Model

E1200

Standar

802.11n, 802.11g, 802.11b, 802.3u

Port

Daya, Internet, dan Ethernet (1-4)

Tombol

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi

Linksys.com/support.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapatberbeda-beda,termasukkapasitasjaringan nirkabel yanglebihrendah,laju transferdata,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel,termasukjaradari titik akses,volume laluLintasjaringan, konstruksi dan bahanbangunan,sistem operasi yangdigunakan, campuranproduk nirkabel yangdigunakan,interferensi,dan kondisi lainnya yangmerugikan.

Linksys E1500

Nama Model

Linksys E1500

Keterangan

Router Wireless-N dongan SpeedBoost

Nomor Model

E1500

Standar

802.11n, 802.11g, 802.11b,

802.3u

Port

Daya, Internet, dan Ethernet (1-4)

Tombol

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi

Linksys.com/support.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapaberbeda-beda,termasukkapasitasjaringan nirkabel yanglebihrendah,laju transferdata,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel,termasukjaradari titik akses,volume lalulintas jaringan, konstruksi dan bahanbangunan,sistem operasi yangdigunakan, campuranproduk nirkabel yangdigunakan,interferensi,dan kondisi lainnya yangmerugikan.

Linksys E2500

Nama Model	Linksys E2500
Keterangan	Router N Dual-Band Modern
Nomor Model	E2500
Standar	802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab
Jumlah Antena	total 4, 2 antenna internal untuk tiap band radio 2,4 GHz & 5 GHz
Lepas-pasang (y/t)	Tidak
Modulasi	802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM
Sensitivitas Penerimaan (Tipikal)	2,4 GHz 802.11b: -87 dBm @ 11 Mbps 802.11g: -70 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -66 dBm @ MCS15 5 GHz 802.11a: -70 dBm @ 54 Mbps 802.11n 20 MHz: -66 dBm @ MCS23 802.11n 40 MHz: -62 dBm @ MCS23
Penguatan Antena dalam dBi	2,4 GHz: Antenna 1 (kanan belakang): ≤2,94 dBi Antenna 2 (kanan depan): ≤3,78 dBi 5 GHz: Antenna 1 (kanan depan): ≤5,86 dBi Antenna 2 (kiri depan): ≤4,88 dBi
UPnP	Didukung
Fitur keamanan	WEP, WPA, WPA2
Bit kunci keamanan	Hingga enkripsi 128-bit

Lingkungan

Dimensi 225× 35× 180mm (8,86^ × 1,38^ × 7,09^ )

Berat Unit 452 g (15,94 oz)

Daya 12V,1A

Sertifikasi FCC, IC, CE, Wi-Fi A/B/G/N

Suhu Pengoperasian 0 hingga 40^ (32 hingga 104^

Suhu Penyimpanan -20 hingga 60^ (-4 hingga 140^

Kelembapan Pengoperasian 10 hingga 80% kelembapan relatif, non-kondensasi

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi Linksys.com/support.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapatberbeda-beda,termasukkapasitasjaringan nirkabel yanglebihrendah,laju transferdata,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel,termasukjaradari titik akses,volume laluLintasjaringan, konstruksi dan bahanbangunan,sistem operasi yangdigunakan, campuranproduk nirkabel yangdigunakan, interferensi,dan kondisi lainnya yangmerugikan.

Linksys E3200

Nama Model	Linksys E3200
Keterangan	Router N Dual-Band Kinerja Tinggi
Nomor Model	E3200
Standar	802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab
Jumlah Antena	total 6, 3 antenna internal untuk tiap band radio 2,4 GHz & 5 GHz
Lepas-pasang (y/t)	Tidak
Kecepatan Switch Port	10/100/1000 Mbps
Port	Internet, Ethernet (1-4), USB, Daya
Tombol	Reset, Wi-Fi Protected Setup
LED	Daya, Ethernet (1-4)
Modulasi	802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM
Sensitivitas Penerimaan	2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Tipikal) 802.11g: -77 dBm @ 54 Mbps (Tipikal) 802.11n (20 MHz): -71 dBm @ MCS15 (Tipikal) 802.11n (40 MHz): -68 dBm @ MCS15 (Tipikal) 5 GHz 802.11a: -75 dBm @ 54 Mbps (Tipikal) 802.11n 20 MHz: -70 dBm @ MCS15 (Tipikal) 802.11n 40 MHz: -67 dBm @ MCS15 (Tipikal)
Penguatan Antena	2,4 GHz (Antenna Dua-Kutub) Antenna 1 ≤ 3 dBi Antenna 2 ≤ 4 dBi Antenna 3 ≤ 4 dBi 5 GHz (Antenna Dua-Kutub) Antenna 1 ≤ 4,5 dBi Antenna 2 ≤ 4,5 dBi Antenna 3 ≤ 4,5 dBi
UPnP	Didukung

Fitur keamanan	WEP, WPA, WPA2
Bit kunci keamanan	Hingga enkripsi 128-bit
Dukungan Sistem File
Penyimpanan	FAT, NTFS, dan HFS+
Lingkungan
Dimensi	170 x 25 x 190 mm (6,69" x 0,98" x 7,48")
Berat Unit	216 g (7,62 oz)
Daya	12 V, 2A
Sertifikasi	FCC, IC, CE, Wi-Fi A/B/G/N
Suhu Pengoperasian	0 tingga 40 °C (32 tingga 104 °F)
Suhu Penyimpanan	-20 tingga 60°C (-4 tingga 140°F)
Kelembapan Pengoperasian	10 tingga 80% kelembapan relatif, non-kondensasi
Kelembapan Penyimpanan	5 tingga 90% non-kondensasi

CATATAN

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi Linksys.com/support.

Spesifikasi dapat berubah sewaku-waku tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapatberbeda-beda,termasukkapasitasjaringan nirkabel yanglebihrendah,laju transferdata,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel,termasukjaradari titik akses,volume laluLintasjaringan, konstruksi dan bahanbangunan,sistem operasi yangdigunakan, campuran produk nirkabel yangdigunakan, interferensi,dan kondisi lainnya yangmerugikan.

Linksys E4200

Nama Model	Linksys E4200
Keterangan	Router Wireless-N Kinerja Maksimal
Nomor Model	E4200
Standar	802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab
Frekuensi Radio	2,4 dan 5 GHz
Kecepatan Switch Port	10/100/1000 Mbps (Gigabit Ethernet)
Port	Daya, USB, Internet, Ethernet (1-4)
Tombol	Reset, Wi-Fi Protected Setup
LED	Panel atas: Daya Panel belakang: Internet, Ethernet (1-4)
Jumlah Antena	total 6, 3 antenna internal untuk tiap band radio 2,4 GHz dan 5 GHz
Lepas-pasang (y/t)	Tidak
Modulasi	802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM
Sensitivitas Penerimaan	2,4 GHz 802.11b: -87 dBm @ 11 Mbps (Tipikal) 802.11g: -77 dBm @ 54 Mbps (Tipikal) 802.11n: 20 MHz: -70 dBm @ MCS15 (Tipikal) 802.11n: 40 MHz: -66 dBm @ MCS15 (Tipikal) 5 GHz 802.11a: -74 dBm @ 54 Mbps (Tipikal) 802.11n: 20 MHz: -67 dBm @ MCS23 (Tipikal) 802.11n: 40 MHz: -64 dBm @ MCS23 (Tipikal)
Penguatan Antenna dalam dBi	2,4 GHz (3 antenna PIFA internal) PIFA 1 ≤ 3,31 dBi (Kanan) PIFA 2 ≤ 3,45 dBi (Kiri) PIFA 3 ≤ 1,96 dBi (Depan) 5 GHz (3 antenna PIFA internal) PIFA 1 ≤ 3,71 dBi (Kanan) PIFA 2 ≤ 3,60 dBi (Kiri) PIFA 3 ≤ 4,27 dBi (Depan)

Sistem File Yang Didukung untuk Perangkat Penyimpan	FAT32, NTFS, dan HSF+
UPnP	Didukung
Fitur Keamanan	WEP, WPA, WPA2
Bit Kunci Keamanan	Hingga enkripsi 128-bit
Lingkungan
Dimensi	225 x 25 x 160 mm (8,86" x 0,98" x 6,30")
Berat Unit	360 g (12,7 oz)
Daya	12 V, 2A
Sertifikasi	FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA
Suhu Pengoperasian	0 tingga 40 °C (32 tingga 104 °F)
Suhu Penyimpanan	-20 tingga 60°C (-4 tingga 140°F)
Kelembapan Pengoperasian	10 tingga 80% kelembapan relatif, non-kondensasi
Kelembapan Penyimpanan	5 tingga 90% non-kondensasi

CATATAN

Untuk mengetahui peraturan, garansi, dan informasi keselamatan, lihat pada CD yang disertakan bersama router Anda atop kunjungi Linksys.com/support.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Kinerja maksimal dipereleh dari spesifikasi IEEE Standard 802.11. Kinerjaactualdapatberbeda-beda,termasukkapasitasjaringan nirkabel yanglebih rendah,laju transfer data,kisaran,dan jangkauan.Kinerja tergantung pada banyak faktor, kondisi dan variabel, termasukjaradari titik akses,volume lalu lintas jaringan, konstruksi dan bahan bangunan,sistem operasi yangdigunakan, campuran produk nirkabel yangdigunakan, interferensi,dan kondisi lainnya yangmerugikan.

Kunjungi linksys.com/support untuk mendapatkan dukungan teknis peraih penghargaan

Cisco, logo Cisco, dan Linksys adalah mereka,dagang terdaftar dari Cisco dan/atau afiliasinya di Amerika Serikat dan negara-negara lainnya. Daftar mereka,dagang Cisco dapat ditemukan di www.cisco.com/go/trademarks. Semua mereka,dagang lainnya yang disebutkan dalam dokumen ini telah properti dari pemiliknya masing-masing.

E-Series

Sommario
