NAVODILA ZA UPORABO E2500 LINKSYS

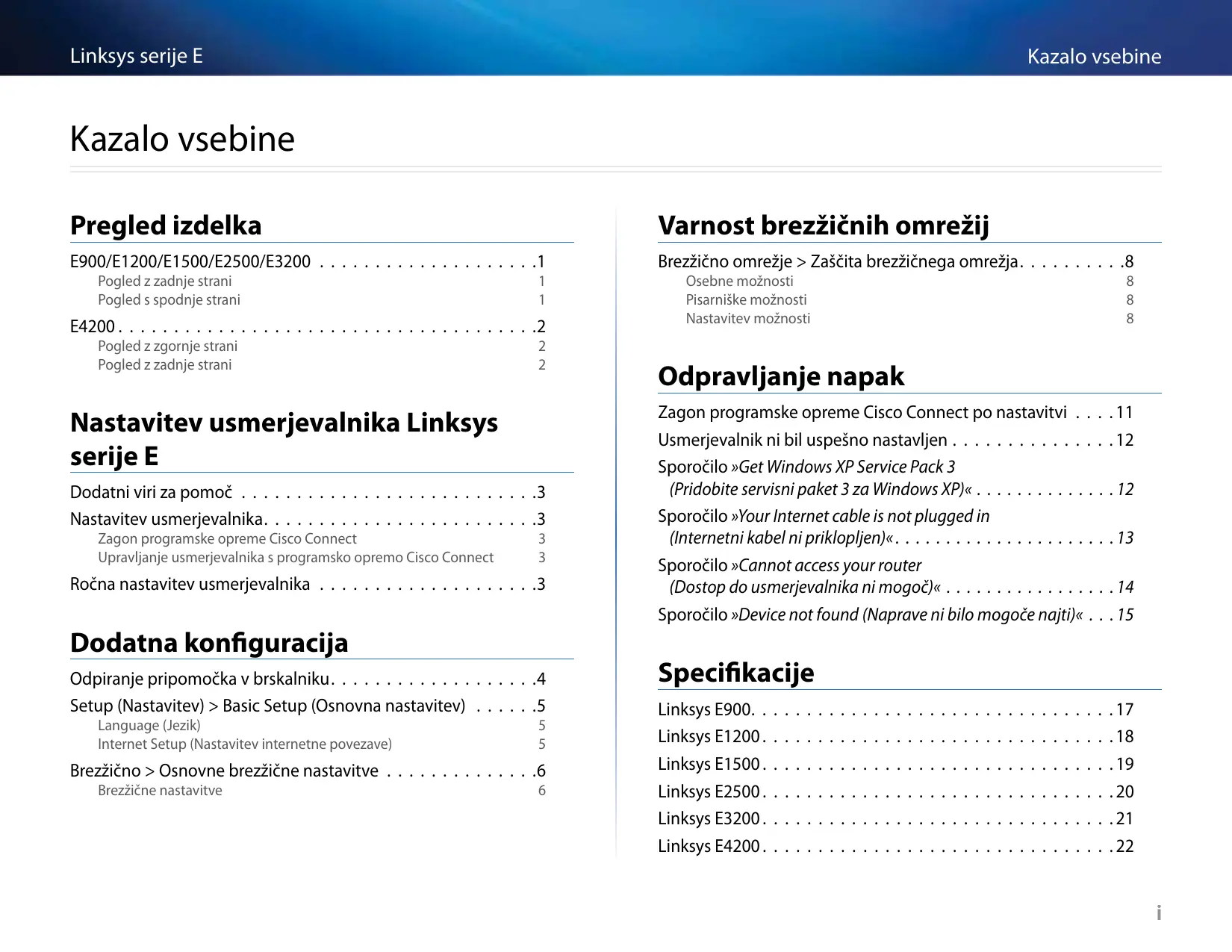

Nastavitev usmerjevalnika Linksys serije E Dodatni viri za pomoč . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Nastavitev usmerjevalnika . . . . . . . . . . . . . . . . . . . . . . . . 3 Zagon programske opreme Cisco Connect Upravljanje usmerjevalnika s programsko opremo Cisco Connect

Brezžično > Osnovne brezžične nastavitve . . . . . . . . . . . . . . 6 Brezžične nastavitve

Brezžično omrežje > Zaščita brezžičnega omrežja . . . . . . . . . 8 Osebne možnosti Pisarniške možnosti Nastavitev možnosti

Odpravljanje napak Zagon programske opreme Cisco Connect po nastavitvi . . . . Usmerjevalnik ni bil uspešno nastavljen . . . . . . . . . . . . . . . Sporočilo »Get Windows XP Service Pack 3 (Pridobite servisni paket 3 za Windows XP)« . . . . . . . . . . . . . . Sporočilo »Your Internet cable is not plugged in (Internetni kabel ni priklopljen)« . . . . . . . . . . . . . . . . . . . . . Sporočilo »Cannot access your router (Dostop do usmerjevalnika ni mogoč)« . . . . . . . . . . . . . . . . . Sporočilo »Device not found (Naprave ni bilo mogoče najti)« . . .

Indikator napajanja – sveti, ko je usmerjevalnik priklopljen na napajanje in po uspešni povezavi Wi-Fi Protected Setup. Počasi utripa med zagonom, posodabljanjem vgrajene programske opreme in med vzpostavljanjem povezave Wi‑Fi Protected Setup. Hitro utripa, ko pride do napake pri vzpostavljanju povezave Wi‑Fi Protected Setup.

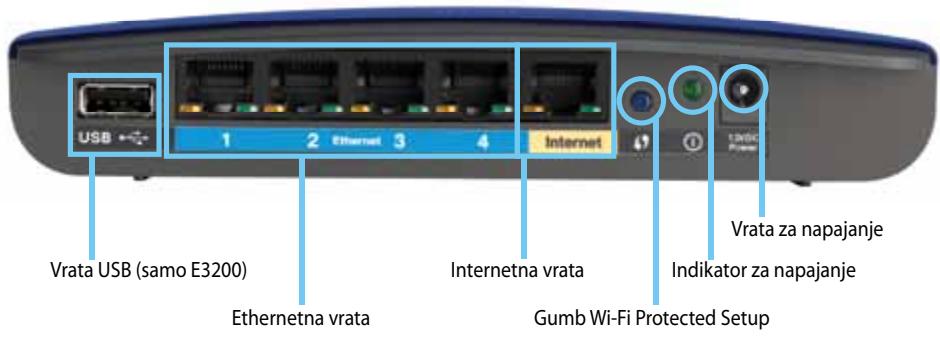

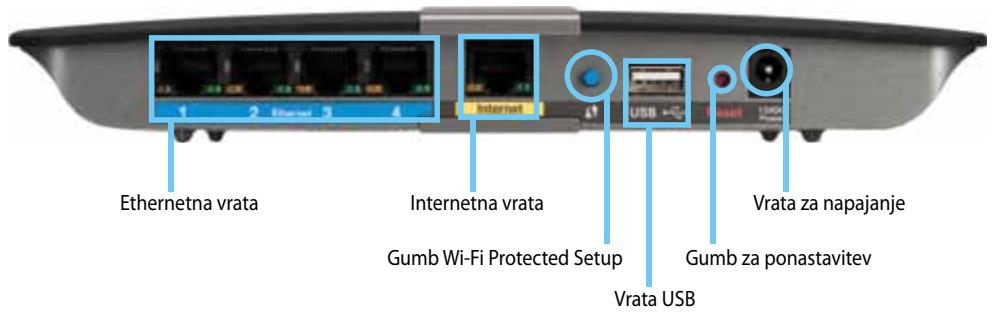

Napajanje – priložen napajalnik priklopite na ta vrata. Pozor Uporabljajte samo napajalnik, ki ste ga dobili z usmerjevalnikom. Pogled z zadnje strani

Gumb za vklop – za vklop usmerjevalnika pritisnite | (vklop). Pogled s spodnje strani Vrata za napajanje Vrata USB (samo E3200) Internetna vrata Ethernetna vrata Indikator za napajanje Gumb Wi-Fi Protected Setup Usmerjevalnik je lahko videti drugače

Internetna vrata – ethernetni kabel (ki se imenuje tudi omrežni ali internetni kabel) priklopite v ta rumeno označena vrata in v modem. Gumb Wi-Fi Protected Setup™ – pritisnite ta gumb, če želite preprosto konfigurirati zaščito brezžičnega omrežja za omrežne naprave, ki podpirajo Wi-Fi Protected Setup. Za več informacij si oglejte »Varnost brezžičnih omrežij« na strani 8. Usmerjevalnik je lahko videti drugače

Gumb za ponastavitev – za ponastavitev usmerjevalnika na tovarniško privzete vrednosti pritisnite in 5-10 sekund (dokler vse lučke vrat ne utripajo hkrati) držite ta gumb. Usmerjevalnik lahko na tovarniško privzete vrednosti ponastavite tudi s pripomočkom v brskalniku.

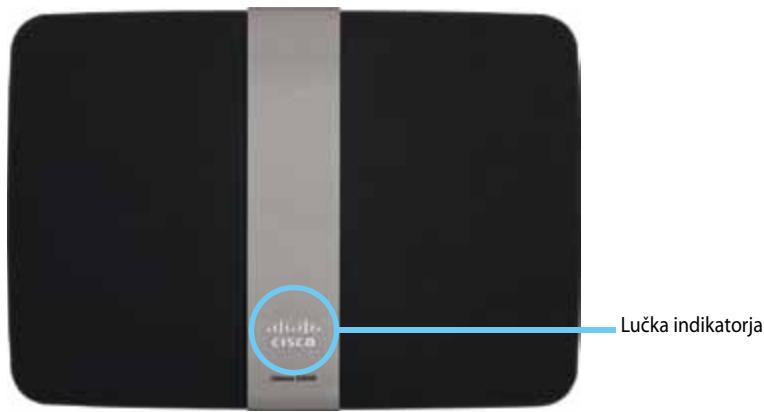

Pogled z zgornje strani

Internetna vrata – ethernetni kabel (ki se imenuje tudi omrežni ali internetni kabel) priklopite v ta rumeno označena vrata in v modem.

Gumb Wi-Fi Protected Setup™ – pritisnite ta gumb, če želite preprosto konfigurirati zaščito brezžičnega omrežja za omrežne naprave, ki podpirajo Wi-Fi Protected Setup. Za več informacij si oglejte »Varnost brezžičnih omrežij« na strani 8.

Gumb za ponastavitev – za ponastavitev usmerjevalnika na tovarniško privzete vrednosti pritisnite in 5-10 sekund (dokler vse lučke vrat ne utripajo hkrati) držite ta gumb. Usmerjevalnik lahko na tovarniško privzete vrednosti ponastavite tudi s pripomočkom v brskalniku.

Lučka indikatorja – sveti, ko je usmerjevalnik priklopljen na napajanje in po uspešni povezavi Wi-Fi Protected Setup. Počasi utripa med zagonom, posodabljanjem vgrajene programske opreme in med vzpostavljanjem povezave Wi‑Fi Protected Setup. Hitro utripa, ko pride do napake pri vzpostavljanju povezave Wi‑Fi Protected Setup. Pozor Uporabljajte samo napajalnik, ki ste ga dobili z usmerjevalnikom.

Gumb za vklop – za vklop usmerjevalnika pritisnite | (vklop).

Linksys serije E Nastavitev usmerjevalnika Linksys serije E Nastavitev usmerjevalnika Linksys serije E Dodatni viri za pomoč Pomoč lahko ob teh navodilih poiščete še na teh mestih:

Linksys.com/support (dokumentacija, prenosi, pogosto zastavljena vprašanja, tehnična podpora, klepet v živo, forumi)

Kontekstna pomoč pripomočka v brskalniku (odprite pripomoček, nato pa v desnem stolpcu kliknite Pomoč.) Prvi zagon programske opreme Cisco Connect:

3. Sledite navodilom na zaslonu, da dokončate nastavitev usmerjevalnika.

Nastavitev usmerjevalnika Najlažji in najpreprostejši način nastavitve brskalnika je zagon nastavitvene programske opreme Cisco Connect. Zagon programske opreme Cisco Connect Ko zaženete nastavitveni CD, se Cisco Connect (nastavitvena programska oprema za usmerjevalnik) samodejno namesti v računalnik. Nato lahko usmerjevalnik preprosto upravljate s programsko opremo Cisco Connect. Opomba: Če nastavitveni CD izgubite, lahko programsko opremo prenesete z naslova Linksys.com/support. Upravljanje usmerjevalnika s programsko opremo Cisco Connect Po nastavitvi usmerjevalnika in namestitvi programske opreme Cisco Connect lahko z njo preprosto upravljate veliko funkcij usmerjevalnika, na primer:

Preizkušanje hitrosti internetne povezave

Konfiguriranje starševskega nadzora

Nastavitev dostopa za goste

Spreminjanje imena in gesla usmerjevalnika Ročna nastavitev usmerjevalnika Po nastavitvi usmerjevalnika z nastavitveno programsko opremo (na CD-ju), bo usmerjevalnik pripravljen za uporabo. Če želite spremeniti napredne nastavitve usmerjevalnika ali pa se programska oprema ne zažene, uporabite pripomoček usmerjevalnika v brskalniku. Do pripomočka lahko dostopate s spletnim brskalnikom v računalniku, ki je priklopljen na usmerjevalnik. Za več informacij o uporabi pripomočka si oglejte »Odpiranje pripomočka v brskalniku« na strani 4.

Linksys serije E Dodatna konfiguracija Dodatna konfiguracija Odpiranje pripomočka v brskalniku Za dostop do nekaterih dodatnih nastavitev boste morali odpreti pripomoček v brskalniku. To naredite tako:

Namigi Če usmerjevalnik nastavite brez programa Cisco Connect, sta privzeto uporabniško ime in geslo admin. Če ste za nastavitev usmerjevalnika uporabili Cisco Connect, si lahko uporabniško ime in geslo usmerjevalnika ogledate tako, da zaženete Cisco Connect in kliknete Router settings (Nastavitve usmerjevalnika). – ali – V računalniku, ki je povezan v omrežje, odprite spletni brskalnik in obiščite 192.168.1.1. Usmerjevalnik vas pozove za vnos uporabniškega imena in gesla.

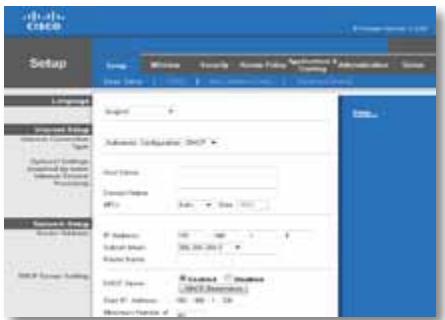

Linksys serije E Setup (Nastavitev) > Basic Setup (Osnovna nastavitev) Najprej se prikaže zaslon Basic Setup (Osnovna nastavitev). Tukaj lahko spremenite splošne nastavitve usmerjevalnika. Dodatna konfiguracija Language (Jezik) Select your language (Izberite jezik) Če želite uporabljati drug jezik, ga izberite v spustnem meniju. Jezik pripomočka v brskalniku se bo spremenil pet sekund po tem, ko izberete drug jezik. Internet Setup (Nastavitev internetne povezave) V razdelku Internet Setup (Nastavitev internetne povezave) lahko usmerjevalnik konfigurirate za vašo internetno povezavo. Večino teh informacij lahko pridobite pri ponudniku internetnih storitev (ISP). Internet Connection Type (Vrsta internetne povezave) V spodnjem meniju izberite vrsto povezave, ki jo zagotavlja vaš ponudnik internetnih storitev. Razpoložljive vrste so:

Static IP (Statični IP)

Telstra Cable (Kabelska povezava Telstra) Automatic Configuration - DHCP (Samodejna konfiguracija – DHCP) Privzeta vrsta internetne povezave je Automatic Configuration - DHCP (Samodejna konfiguracija – DHCP) (dinamični protokol za konfiguracijo gostitelja). Privzeto nastavitev obdržite le, če vaš ponudnik internetnih storitev podpira DHCP ali pa vzpostavljate povezavo z dinamičnim naslovom IP. (Ta možnost je običajno ustrezna za kabelske povezave.)

Linksys serije E Static IP (Statični IP) Če morate za povezavo z internetom uporabljati fiksen naslov IP, izberite Static IP (Statični IP). Dodatna konfiguracija Brezžično > Osnovne brezžične nastavitve Na tem zaslonu lahko določite osnovne nastavitve brezžičnega omrežja. Opomba Ko nastavite brezžična omrežja, določite še varnostne nastavitve teh omrežij. PPPoE Če imate povezavo DSL, preverite, ali vaš ponudnik internetnih storitev uporablja protokol PPPoE (Point-to-Point Protocol over Ethernet). Če je tako, izberite PPPoE. PPTP Brezžične nastavitve Protokol PPTP (Point-to-Point Tunneling Protocol) je storitev, ki na splošno velja za povezave v Evropi. Če povezava PPTP podpira DHCP ali dinamične naslove IP, izberite Samodejno pridobi naslov IP. Če morate za povezavo z internetom uporabljati fiksen naslov IP, izberite Navedite naslov IP in nastavite spodnje možnosti. L2TP Protokol L2TP (Layer 2 Tunneling Protocol) je storitev, ki na splošno velja za povezave v Izraelu. Network Mode (Način omrežja) Izberite brezžične standarde, ki naj jih podpira omrežje.

Disabled (Onemogočeno) Če v omrežju nimate naprav Wireless-B, Wireless-G in Wireless-N (2,4 GHz), izberite Disabled (Onemogočeno). Telstra Cable (Kabelska povezava Telstra) Kabelska povezava Telstra je storitev, ki na splošno velja za povezave v Avstraliji. Connect on Demand (Povezava na zahtevo) ali Keep Alive (Stalna povezava) Z možnostjo Connect on Demand (Povezava na zahtevo) in Keep Alive (Stalna povezava) lahko izberete, ali naj usmerjevalnik internetno povezavo vzpostavi le, ko je treba (koristno, če ponudnik internetnih storitev zaračunava čas vzpostavljene povezave), ali naj ima povezavo vzpostavljeno stalno. Izberite ustrezno možnost.

Linksys serije E Dodatna konfiguracija Opomba Če imate usmerjevalnik z dvema frekvenčnima pasovoma, lahko za 5 GHz pas izberete možnost Mixed (Mešano), Wireless-A Only (Samo Wireless-A), Wireless-N Only (Samo Wireless-N) ali Disabled (Onemogočeno). Če ne veste, kateri način bi uporabili, obdržite privzeto nastavitev Mixed (Mešano). Network Name (SSID) (Ime omrežja (SSID)) Identifikator nabora storitev (SSID) je omrežno ime, ki si ga delijo vse naprave v brezžičnem omrežju. Razlikuje med malimi in velikimi črkami ter ne sme biti daljše od 32 znakov. Privzeta vrednost je Cisco, sledi pa ji zadnjih 5 številk serijske številke usmerjevalnika, ki je zapisana na spodnji strani usmerjevalnika. Če ste za namestitev uporabili programsko opremo za nastavitev, se privzeto ime omrežja spremeni v ime, ki si ga ni težko zapomniti. Opomba Če usmerjevalnik ponastavite na privzete tovarniške nastavitve (s pritiskom gumba za ponastavitev ali na zaslonu Administration > Factory Defaults (Skrbništvo > Tovarniško privzete vrednosti)), se bo ime omrežja ponastavilo na privzeto vrednost. Ime omrežja spremenita nazaj v izvirno ali pa boste morali vse naprave znova povezati z omrežjem z novim imenom. Channel Width (Širina kanala) Za najboljšo učinkovitost omrežja z napravami Wireless-B, Wireless-G in Wireless-N (2,4 GHz), izberite Auto (Samodejno) (20 ali 40 MHz). Če želite širino kanala 20 MHz, obdržite privzeto nastavitev 20 MHz Only (Samo 20 MHz). Channel (Kanal) Na spustnem seznamu izberite kanal za omrežje Wireless-B, Wireless-G in Wireless-N (2,4 GHz). Če niste prepričani, kateri kanal izbrati, obdržite privzeto nastavitev, Auto (Samodejno). SSID Broadcast (Oddajanje SSID-ja) Ko bodo brezžični odjemalci v lokalnem območju iskali brezžična omrežja za povezavo, bodo zaznali SSID, ki ga oddaja usmerjevalnik. Če želite oddajati SSID usmerjevalnika, obdržite privzeto nastavitev, Enabled (Omogočeno). Če SSID-ja usmerjevalnika ne želite oddajati, izberite Disabled (Onemogočeno).

Linksys serije E Varnost brezžičnih omrežij Varnost brezžičnih omrežij Brezžično omrežje > Zaščita brezžičnega omrežja Z brezžičnimi varnostnimi nastavitvami konfigurirate zaščito brezžičnih omrežij. Usmerjevalnik podpira te vrste brezžične zaščite: mešani način WPA2/ WPA, osebni način WPA2, osebni način WPA, mešani poslovni način WPA2/WPA, poslovni način WPA2, poslovni način WPA, WEP in RADIUS. (WPA pomeni Wi-Fi Protected Access (zaščiten brezžičen dostop). WEP pomeni Wireless Equivalent Privacy (zasebnost, enakovredna žičnim omrežjem). RADIUS pomeni Remote Authentication Dial-In User Service (uporabniška storitev oddaljenega klicnega dostopa s preverjanjem pristnosti).) Varnostna možnost Varnost Osebni način WPA2 Najvišja WPA2: Najvišja WPA: Visoka Visoka Osnovna Osebni način WPA WEP Mešani način WPA2/WPA, osebni način WPA2, osebni način WPA Opombe Če za varnostni način izberete mešani način WPA2/WPA, MORA vsaka naprava v brezžičnem omrežju uporabljati WPA2/WPA in enako geslo. Če za varnostni način izberete osebni način WPA2, MORA vsaka naprava v brezžičnem omrežju uporabljati osebni način WPA2 in enako geslo. Če za varnostni način izberete osebni način WPA, MORA vsaka naprava v brezžičnem omrežju uporabljati osebni način WPA in enako geslo. Osebne možnosti Mešani način WPA2/WPA Nastavitev možnosti Pisarniške možnosti Passphrase (Geslo) Vnesite geslo dolžine od 8 do 63 znakov. Privzeto geslo je password. Če ste za namestitev uporabili programsko opremo za nastavitev, se privzeto geslo spremeni v edinstvenega. Ogledate si ga tako, da zaženete Cisco Connect in kliknete Router settings (Nastavitve usmerjevalnika). Pisarniške možnosti so na voljo za omrežja, ki za preverjanje pristnosti uporabljajo strežnik RADIUS. Pisarniška varnost je višja od osebne, ker WPA2 ali WPA zagotavlja šifriranje, RADIUS pa preverjanje pristnosti. Varnostna možnost Varnost Poslovni način WPA2 Najvišja WPA2: Najvišja WPA: Visoka Visoka Osnovna Mešani poslovni način WPA2/WPA Poslovni način WPA RADIUS

Linksys serije E Mešani poslovni način WPA2/WPA, poslovni način WPA2, poslovni način WPA Te možnosti se uporabljajo usklajeno s strežnikom RADIUS. (Te možnosti uporabljajte samo, ko je na usmerjevalnik priklopljen strežnik RADIUS.) Opombe Če za varnostni način izberete mešani poslovni način WPA2/WPA, MORA vsaka naprava v brezžičnem omrežju uporabljati poslovni način WPA2/WPA in enak skupni ključ. Varnost brezžičnih omrežij WEP WEP je osnovni varnostni način, ki ni tako varen kot WPA. Opomba: Če za varnostni način izberete WEP, MORA vsaka naprava v brezžičnem omrežju uporabljati način WEP in enak skupni ključ. Če za varnostni način izberete poslovni način WPA2, MORA vsaka naprava v brezžičnem omrežju uporabljati poslovni način WPA2 in enak skupni ključ. Če za varnostni način izberete poslovni WPA, MORA vsaka naprava v brezžičnem omrežju uporabljati poslovni način WPA in enak skupni ključ. Encryption (Šifriranje) Izberite raven šifriranja WEP, 40/64-bit (10 hex digits) (40-/64-bitno (10 heksadecimalnih mest)) ali 104/128-bit (26 hex digits) 104-/128-bitno (26 heksadecimalnih mest)). Privzeta nastavitev je 40/64-bit (10 hex digits) (40-/64-bitno (10 heksadecimalnih mest)). Passphrase (Geslo) Vnesite geslo za samodejno ustvarjanje ključev WEP. Nato kliknite Generate (Ustvari). RADIUS Server (Strežnik RADIUS) Vnesite naslov IP strežnika RADIUS. Key 1-4 (Ključ 1–4) Če gesla niste vnesli, ročno vnesite ključe WEP. RADIUS Port (Vrata strežnika RADIUS) Vnesite številko vrat strežnika RADIUS. Privzeta vrednost je 1812. TX Key (Ključ za oddajanje) Izberite privzet ključ za oddajanje. Privzeta vrednost je 1. Shared Key (Skupni ključ) Vnesite ključ, ki si ga delita usmerjevalnik in strežnik.

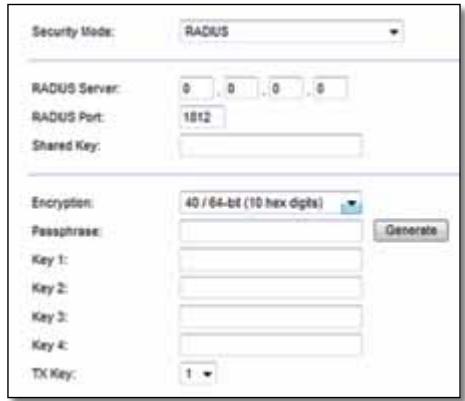

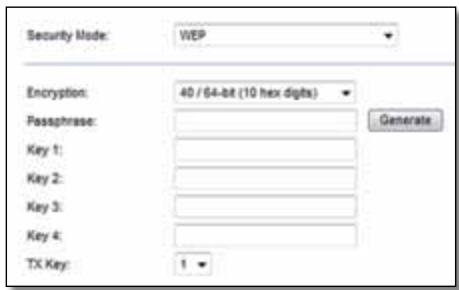

Linksys serije E Varnost brezžičnih omrežij RADIUS Disabled (Onemogočena) Pri tej možnosti se WEP uporablja usklajeno s strežnikom RADIUS. (To možnost uporabljajte samo, ko je na usmerjevalnik priklopljen strežnik RADIUS.) Če onemogočite zaščito brezžičnega omrežja, boste ob prvem poskusu dostopa do interneta obveščeni, da je zaščita brezžičnega omrežja onemogočena. Lahko boste omogočili zaščito brezžičnega omrežja ali pa potrdili, da se zavedate tveganja, vendar želite nadaljevati brez zaščite. Opomba: Če za varnostni način izberete RADIUS, MORA vsaka naprava v brezžičnem omrežju uporabljati način RADIUS in enak skupni ključ. RADIUS Server (Strežnik RADIUS) Vnesite naslov IP strežnika RADIUS. RADIUS Port (Vrata strežnika RADIUS) Vnesite številko vrat strežnika RADIUS. Privzeta vrednost je 1812. Shared Secret (Skupna skrivna vrednost) Vnesite ključ, ki si ga delita usmerjevalnik in strežnik. Encryption (Šifriranje) Izberite raven šifriranja WEP, 40/64-bit (10 hex digits) (40-/64-bitno (10 heksadecimalnih mest)) ali 104/128-bit (26 hex digits) 104-/128-bitno (26 heksadecimalnih mest)). Privzeta nastavitev je 40/64-bit (10 hex digits) (40-/64-bitno (10 heksadecimalnih mest)). Passphrase (Geslo) Vnesite geslo za samodejno ustvarjanje ključev WEP. Nato kliknite Generate (Ustvari). Key 1-4 (Ključ 1–4) Če gesla niste vnesli, ročno vnesite ključe WEP. TX Key (Ključ za oddajanje) Izberite privzet ključ za oddajanje. Privzeta vrednost je 1.

Linksys serije E Odpravljanje napak Odpravljanje napak V tem poglavju lahko poiščete pomoč za odpravljanje običajnih težav in navodila za vzpostavljanje internetne povezave. Na CD-ju usmerjevalnika je Cisco Connect, programska oprema za nastavitev usmerjevalnika, s katero lahko preprosto priklopite omrežne naprave, spreminjate nastavitve usmerjevalnika, nadzorujete dostop gostov, omogočite starševski nadzor in vzpostavite internetno povezavo. Cisco Connect se med nastavitvijo namesti tudi v računalnik. Če Cisco Connect ne more dokončati nastavitve, boste rešitve lahko poiskali v tem poglavju. Zagon programske opreme Cisco Connect po nastavitvi Ko zaženete nastavitveni CD, se Cisco Connect samodejno namesti v računalnik. Nato lahko omrežje preprosto upravljate s programsko opremo Cisco Connect. Zagon programske opreme Cisco Connect v operacijskem sistemu Windows:

Odpre se glavni meni programske opreme Cisco Connect. Zagon programske opreme Cisco Connect v operacijskem sistemu Mac OS X:

Dodatno pomoč lahko dobite pri naši nagrajeni podpori na naslovu linksys.com/support.

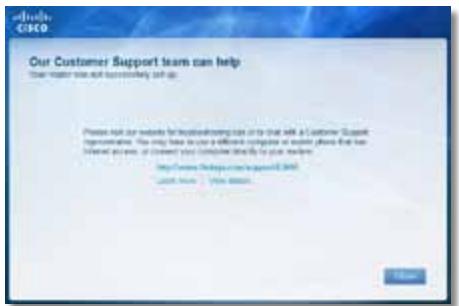

Linksys serije E Odpravljanje napak Usmerjevalnik ni bil uspešno nastavljen

Začasno onemogočite požarni zid računalnika (za pomoč si oglejte navodila zaščitne programske opreme), nato pa še enkrat zaženite ukaz Setup (Namestitev) na CD-ju usmerjevalnika.

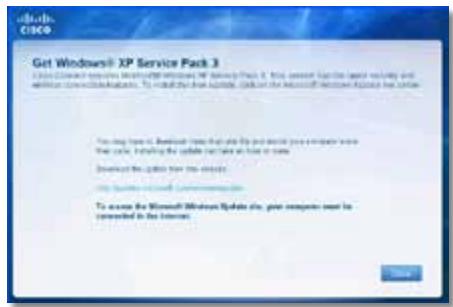

Če imate drug računalnik, na njem še enkrat zaženite ukaz Setup (Namestitev) na CD-ju usmerjevalnika. Sporočilo »Get Windows XP Service Pack 3 (Pridobite servisni paket 3 za Windows XP)« Na računalnikih s programom Windows XP potrebuje Cisco Connect za pravilno delovanje servisni paket 3. Če ob prvi nastavitvi usmerjevalnike prejmete sporočilo »Get Windows Service Pack 3 (Pridobite servisni paket 3 za Windows)«, sledite tem korakom za odpravljanje težav. Če Cisco ni dokončal nastavitve, lahko poskusite s tem:

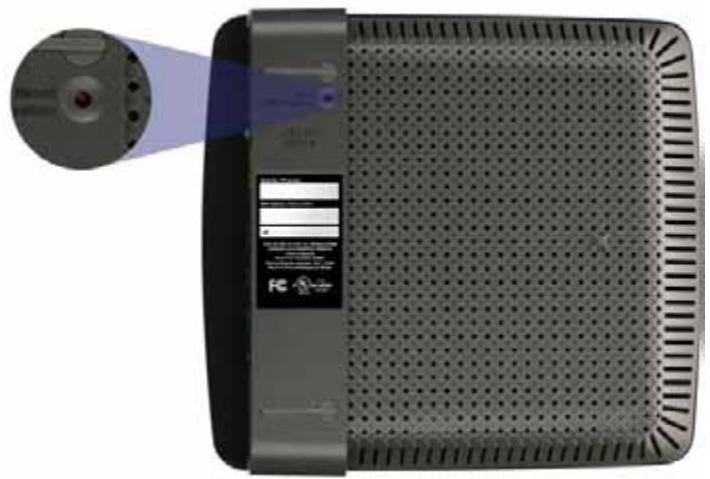

S sponko za papir ali buciko pritisnite in 10-15 sekund držite gumb za ponastavitev na usmerjevalniku, nato pa še enkrat zaženite ukaz Setup (Namestitev) na CD-ju usmerjevalnika. Če je trenutno nameščen servisni paket starejši od različice 3, morate prenesti in namestiti servisni paket 3. NAMIG Za vzpostavitev začasne internetne povezave in prenos zahtevanega servisnega paketa lahko s priloženim ethernetnim kablom računalnik povežete neposredno z modemom. Namestitev servisnega paketa 3:

1. Kliknite povezavo v sporočilu o napaki programske opreme Cisco Connect

ali obiščite spletno mesto Microsoft Update (update.microsoft.com/ windowsupdate).

2. Sledite navodilom na spletnem mestu ali pa se za dodatno pomoč

obrnite na Microsoft. Usmerjevalnik je lahko videti drugače

3. Po prenosu in namestitvi servisnega paketa 3 zaženite ukaz Setup

(Namestitev) na CD-ju usmerjevalnika.

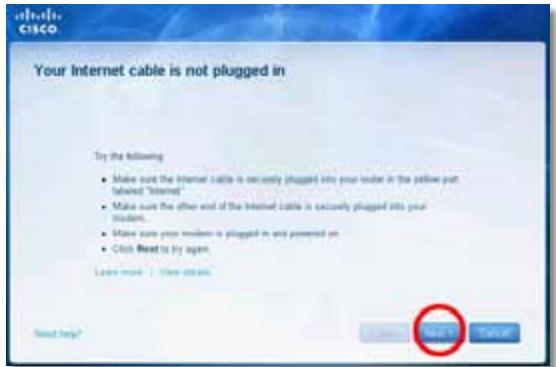

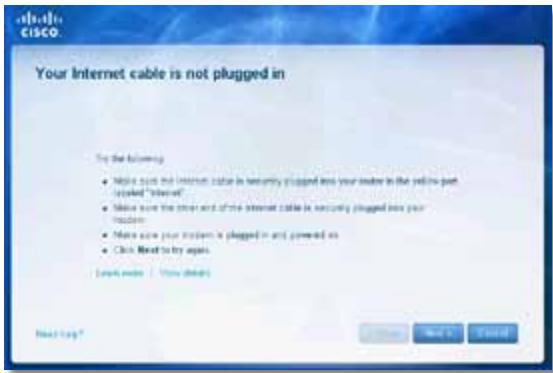

Linksys serije E Odpravljanje napak Sporočilo »Your Internet cable is not plugged in (Internetni kabel ni priklopljen)« Če se pri poskusu nastavitve usmerjevalnika pojavi sporočilo »Your Internet cable is not plugged in (Internetni kabel ni priklopljen)«, sledite tem korakom za odpravljanje težav. Pogled kabelskega modema z zadnje strani Pogled modema SDL z zadnje strani

2. Preverite, ali je modem priklopljen na napajanje in vklopljen. Če ima

stikalo za vklop, preverite, ali je v položaju ON ali l. Težavo odpravite tako:

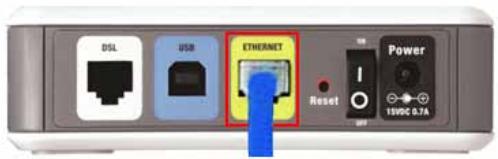

1. Preverite, ali je ethernetni ali internetni kabel (ali kabel, ki je podoben

tistemu, ki je priložen usmerjevalniku) dobro pritrjen v rumena vrata Internet na zadnji strani usmerjevalnika in ustrezna vrata modema. Ta vrata na modemu so običajno označena kot Ethernet, lahko pa tudi Internet ali WAN.

3. Če imate kabelski internet, preverite, ali so vrata CABLE modema

4. Če je bil računalnik z modemom prej povezan s kablom USB, odklopite

5. Vrnite se v pogovorno okno Cisco Connect in kliknite Next (Naprej), da

poskusite znova. Če se je okno že zaprlo, še enkrat zaženite ukaz Setup (Namestitev) na CD-ju usmerjevalnika. Pogled usmerjevalnika z zadnje strani

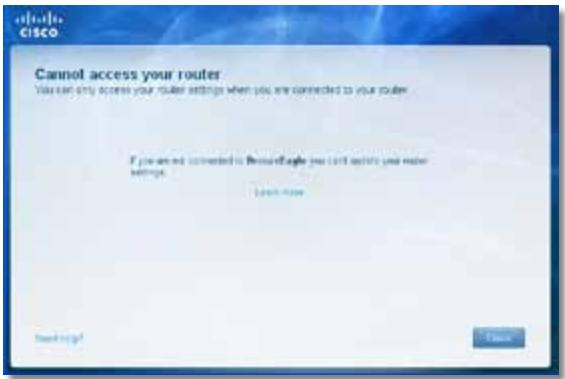

Linksys serije E Sporočilo »Cannot access your router (Dostop do usmerjevalnika ni mogoč)« Če dostop do usmerjevalnika ni mogoč, ker računalnik ni povezan v omrežje, sledite tem korakom za odpravljanje težav. Za dostop do usmerjevalnika morate biti povezani v lastno omrežje. Če imate trenutno dostop do brezžičnih omrežij, ste se morda pomotoma povezali z drugim brezžičnim omrežjem. Težavo v operacijskem sistemu Windows odpravite tako: Odpravljanje napak

3. Kliknite ime lastnega omrežja in nato še Vzpostavi povezavo.

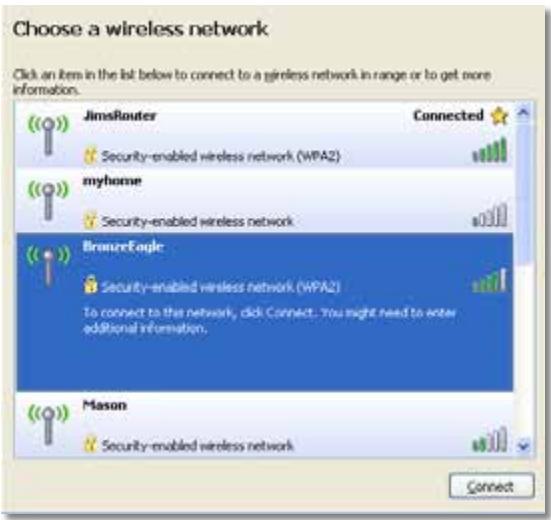

V spodnjem primeru je bil računalnik povezan z brezžičnim omrežjem JimsRouter. Ime omrežja usmerjevalnika Linksys serije E BronzeEagle je v tem primeru prikazano kot izbrano.

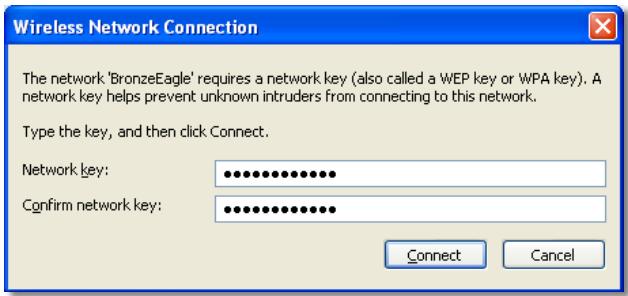

4. Če ste pozvani, da morate vnesti omrežni ključ, vnesite geslo (varnostni

2. Kliknite Ogled razpoložljivih brezžičnih omrežij. Prikaže se seznam

razpoložljivih omrežij. Računalnik bo vzpostavil povezavo z omrežjem in morali bi imeti dostop do usmerjevalnika.

Linksys serije E Težavo na računalnikih Mac odpravite tako:

1. V menijski vrstici na vrhu zaslona kliknite ikono AirPort. Prikaže se

seznam brezžičnih omrežij. Cisco Connect je vašemu omrežju samodejno dodelil ime. V spodnjem primeru je bil računalnik povezan z brezžičnim omrežjem JimsRouter. Ime omrežja usmerjevalnika Linksys serije E BronzeEagle je v tem primeru prikazano kot izbrano.

2. Kliknite ime brezžičnega omrežja usmerjevalnika Linksys serije E (v tem

primeru BronzeEagle).

3. V polje Password (Geslo) vnesite geslo za brezžično omrežje (varnostni

ključ), nato pa kliknite OK (V redu). Odpravljanje napak Sporočilo »Device not found (Naprave ni bilo mogoče najti)« Če dobite pri poskusu povezovanja omrežne naprave (na primer naprav iPhone, iPod ali pametnih telefonov) sporočilo »Device not found (Naprave ni bilo mogoče najti)«, sledite tem korakom za odpravljanje težav. NAMIG Za zagotavljanje močnejšega signala pri prvi nastavitvi brezžično napravo premaknite bližje usmerjevalniku. Pri večjih razdaljah usmerjevalnik težje zazna naprave. Težavo odpravite tako:

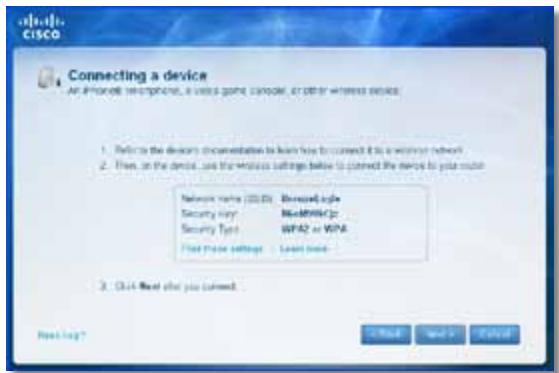

1. Zaženite Cisco Connect.

Odpravljanje napak Primer: V pametnem telefonu ali drugi brezžični napravi odprite meni Wi-Fi in poiščite razpoložljiva brezžična omrežja. V tem primeru s podatki o omrežju, ki jih je Cisco Connect prikazal na prejšnjem zaslonu, kliknite BronzeEagle.

4. Omogočite povezavo Wi-Fi omrežne naprave, nato pa poiščite ime

brezžičnega omrežja. Pomoč poiščite v dokumentaciji naprave. Opomba Brezžična naprava mora podpirati način WPA/WPA2.

5. V brezžični napravi izberite ime omrežja usmerjevalnika in vnesite geslo

7. Vnesite geslo (varnostni ključ), ki ga je določil Cisco Connect. V tem

primeru je varnostni ključ B6eM9UkCjz. Opomba Geslo razlikuje med malimi in velikimi črkami. Preverite, ali ste vnesli pravilno velikost črk.

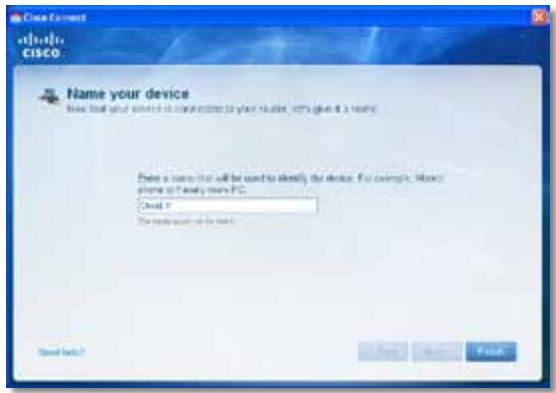

8. Ko brezžična naprava uspešno vzpostavi povezavo z brezžičnim

omrežjem, v programsko opremo Cisco Connect vnesite ime naprave in kliknite Finish (Dokončaj).

Linksys E900 Specifikacije Specifikacije Linksys E900 Okoljski podatki Dimenzije 188,7 × 151,7 × 31,2 mm (7,43 × 5,97 × 1,23 palca) Teža enote 202,0 g (7,13 oz) Napajanje 12 V, 0,5 A Potrdila FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Napajanje/Wi-Fi Protected Setup, Internet, Ethernet (1–4) Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Vrsta kablov CAT 5e Vlažnost za delovanje od 10 do 80 %, brez kondenzacije Oddajna moč 802.11n (20 MHz): 15,0 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Ime modela Linksys E900 Opis Usmerjevalnik Wireless-N Številka modela E900 Standardi 802.11n, 802.11g, 802.11b, 802.3u Vrata Napajanje, Internet in Ethernet (1–4) Gumbi Ponastavitev, Wi-Fi Protected Setup™ Indikatorji LED 802.11n (40 MHz): 14,0 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5 dBm pri CH6, vse hitrosti 802.11b: 16,5 ± 1,5 dBm pri CH6, vse hitrosti Ojačanje anten ≤2,0 dBi, ≤4,0 dBi (2 anteni) UPnP Podprto Varnost brezžičnega omrežja Wi-Fi Protected Access™ 2 (WPA2), WEP, filtriranje naslovov MAC brezžičnega omrežja Vrsta varnostnega ključa Do 128-bitno šifriranje Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov.

Linksys E1200 Specifikacije Linksys E1200 Okoljski podatki Dimenzije 188,7 × 151,7 × 31,2 mm (7,43 × 5,97 × 1,23 palca) Teža enote V1: 252,7 g (8,91 oz) Napajanje 12 V, 0,5 A Potrdila FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Napajanje/Wi-Fi Protected Setup, Internet, Ethernet (1–4) Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Vrsta kablov CAT 5e Vlažnost za delovanje od 10 do 80 %, brez kondenzacije Oddajna moč 802.11n (20 MHz): 15,0 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Ime modela Linksys E1200 Opis Usmerjevalnik Wireless-N Številka modela E1200 Standardi 802.11n, 802.11g, 802.11b, 802.3u Vrata Napajanje, Internet in Ethernet (1–4) Gumbi Ponastavitev, Wi-Fi Protected Setup™ Indikatorji LED 802.11n (40 MHz): 14,0 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5 dBm pri CH6, vse hitrosti 802.11b: 16,5 ± 1,5 dBm pri CH6, vse hitrosti Ojačanje anten V1: ≤2,5 dBi, ≤4,0 dBi (2 anteni) V2: ≤2,0 dBi, ≤4,0 dBi (2 anteni) UPnP Podprto Varnost brezžičnega omrežja Wi-Fi Protected Access™ 2 (WPA2), WEP, filtriranje naslovov MAC brezžičnega omrežja Vrsta varnostnega ključa V2: 202,0 g (7,13 oz) Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov. Do 128-bitno šifriranje

Linksys E1500 Specifikacije Linksys E1500 Okoljski podatki Dimenzije 188,7 × 151,7 × 31,2 mm (7,43 × 5,97 × 1,23 palca) Teža enote 254,1 g (8,96 oz) Napajanje 12 V, 0,5 A Potrdila FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2, WMM, Wi-Fi Protected Setup, Windows 7 Ponastavitev, Wi-Fi Protected Setup Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Indikatorji LED Napajanje/Wi-Fi Protected Setup, Internet, Ethernet (1–4) Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Vrsta kablov CAT 5e Oddajna moč 802.11n (20 MHz): 17,0 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 16,0 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 Ime modela Linksys E1500 Opis Usmerjevalnik Wireless-N s tehnologijo SpeedBoost Številka modela E1500 Standardi 802.11n, 802.11g, 802.11b, 802.3u Vrata Napajanje, Internet in Ethernet (1–4) Gumbi 802.11n (40 MHz): 15,5 ± 1,5 dBm pri CH6, MCS 0~4, MCS 8~12 14,0 ± 1,5 dBm pri CH6, MCS 5~7, MCS 13~15 802.11g: 18,0 ± 1,5 dBm pri CH6, 6 Mb/s 17,0 ± 1,5 dBm pri CH6, 54 Mb/s 802.11b: 18,0 ± 1,5 dBm pri CH6, vse hitrosti Ojačanje anten ≤3,0 dBi, ≤4,0 dBi, ≤4,5 dBi (3 antene) UPnP Podprto Varnost brezžičnega omrežja Wi-Fi Protected Access 2 (WPA2), WEP, filtriranje naslovov MAC brezžičnega omrežja Vrsta varnostnega ključa Vlažnost za delovanje od 10 do 80 %, brez kondenzacije Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov. Do 128-bitno šifriranje

Modulacija 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Občutljivost prejemanja 2,4 GHz (običajna) 802.11b: -87 dBm pri 11 Mb/s 802.11g: -70 dBm pri 54 Mb/s 802.11n 20 MHz: -70 dBm pri MCS15 802.11n 40 MHz: -66 dBm pri MCS15 5 GHz 802.11a: -70 dBm pri 54 Mb/s 802.11n 20 MHz: -66 dBm pri MCS23 802.11n 40 MHz: -62 dBm pri MCS23 Ojačanje antene v dBi 2,4 GHz: Antena 1 (na zadnjem desnem delu): ≤2,94 dBi Antena 2 (na sprednjem desnem delu): ≤3,78 dBi Dimenzije 225 x 35 x 180 mm (8,86 x 1,38 x 7,09 palca) Teža enote 452 g (15,94 oz) Napajanje 12 V, 1 A Potrdila FCC, IC, CE, Wi-Fi A/B/G/N Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Vlažnost za delovanje od 10 do 80 % relativne vlažnosti, brez kondenzacije Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov. 5 GHz: Antena 1 (na sprednjem desnem delu): ≤5,86 dBi Antena 2 (na sprednjem levem delu): ≤4,88 dBi UPnP Podprto Varnostne funkcije

Vrsta varnostnega ključa Do 128-bitno šifriranje

Linksys E3200 Specifikacije Linksys E3200 UPnP Podprto Varnostne funkcije

Napajanje 12 V, 2 A Hitrost vrat stikala 10/100/1000 Mb/s Potrdila FCC, IC, CE, Wi-Fi A/B/G/N Vrata Internet, Ethernet (1–4), USB, napajanje Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Gumbi Ponastavitev, Wi-Fi Protected Setup Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Indikatorji LED napajanje, Ethernet (1–4) Vlažnost za delovanje Modulacija 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM od 10 do 80 % relativne vlažnosti, brez kondenzacije Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Občutljivost prejemanja 2,4 GHz 802.11b: -87 dBm pri 11 Mb/s (običajno) 802.11g: -77 dBm pri 54 Mb/s (običajno) 802.11n (20 MHz): -71 dBm pri MCS15 (običajno) 802.11n (40 MHz): -68 dBm pri MCS15 (običajno) 5 GHz 802.11a: -75 dBm pri 54 Mb/s (običajno) 802.11n 20 MHz: -70 dBm pri MCS15 (običajno) 802.11n 40 MHz: -67 dBm pri MCS15 (običajno) Ojačanje antene 2,4 GHz (dvopolne antene) Antena 1 ≤ 3 dBi Antena 2 ≤ 4 dBi Antena 3 ≤ 4 dBi 5 GHz (dvopolne antene) Antena 1 ≤ 4,5 dBi Antena 2 ≤ 4,5 dBi Antena 3 ≤ 4,5 dBi Okoljski podatki Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov.

Linksys E4200 Specifikacije Linksys E4200 Ime modela Linksys E4200 Podprti datotečni sistemi za pomnilniško napravo Opis Visokozmogljiv usmerjevalnik Wireless-N UPnP Podprto Številka modela E4200 Varnostne funkcije

Modulacije 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Občutljivost prejemanja 2,4 GHz 802.11b: -87 dBm pri 11 Mb/s (običajno) 802.11g: -77 dBm pri 54 Mb/s (običajno) 802.11n: 20 MHz: -70 dBm pri MCS15 (običajno) 802.11n: 40 MHz: -66 dBm pri MCS15 (običajno) 5 GHz 802.11a: -74 dBm pri 54 Mb/s (običajno) 802.11n: 20 MHz: -67 dBm pri MCS23 (običajno) 802.11n: 40 MHz: -64 dBm pri MCS23 (običajno) Ojačanje antene v dBi 2,4 GHz (3 notranje antene PIFA) PIFA 1 ≤ 3,31 dBi (desna) PIFA 2 ≤ 3,45 dBi (spredaj) PIFA 3 ≤ 1,96 dBi (leva) 5 GHz (3 notranje antene PIFA) PIFA 1 ≤ 3,71 dBi (desna) PIFA 2 ≤ 3,60 dBi (sprednja) PIFA 3 ≤ 4,27 dBi (leva) FAT32, NTFS in HSF+ Okoljski podatki Dimenzije 225 x 25 x 160 mm (8,86 x 0,98 x 6,30 palca) Teža enote 360 g (12,7 oz) Napajanje 12 V, 2 A Potrdila FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Temperatura za delovanje od 32 do 104 °F (od 0 do 40 °C) Temperatura za shranjevanje od -4 do 140 °F (od -20 do 60 °C) Vlažnost za delovanje od 10 do 80 % relativne vlažnosti, brez kondenzacije Vlažnost za shranjevanje od 5 do 90 %, brez kondenzacije Opombe Informacije o zakonskih predpisih, jamstvu in varnosti si oglejte na CD-ju, ki je priložen brskalniku ali obiščite Linksys.com/support. Tehnične značilnosti se lahko spremenijo brez predhodnega obvestila. Najvišja učinkovitost delovanja je izpeljana iz specifikacij standarda IEEE 802.11. Dejanska učinkovitost se lahko od te razlikuje, vključno z nižjo zmogljivostjo brezžičnega omrežja, hitrostjo pretoka, dosegom in pokritostjo. Delovanje je odvisno od velikega števila dejavnikov, pogojev in spremenljivk, vključno z razdaljo od dostopne točke, količine prometa v omrežju, gradbenih materialov in arhitekture, uporabljenega operacijskega sistema, kombinacije uporabljenih brezžičnih izdelkov, motenj in drugih motečih dejavnikov.
