РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ E2500 LINKSYS

Рутер Wireless-N Номер на модела E900

Ключ за защита - битове до 128-битово шифроване Номер на модела E4200

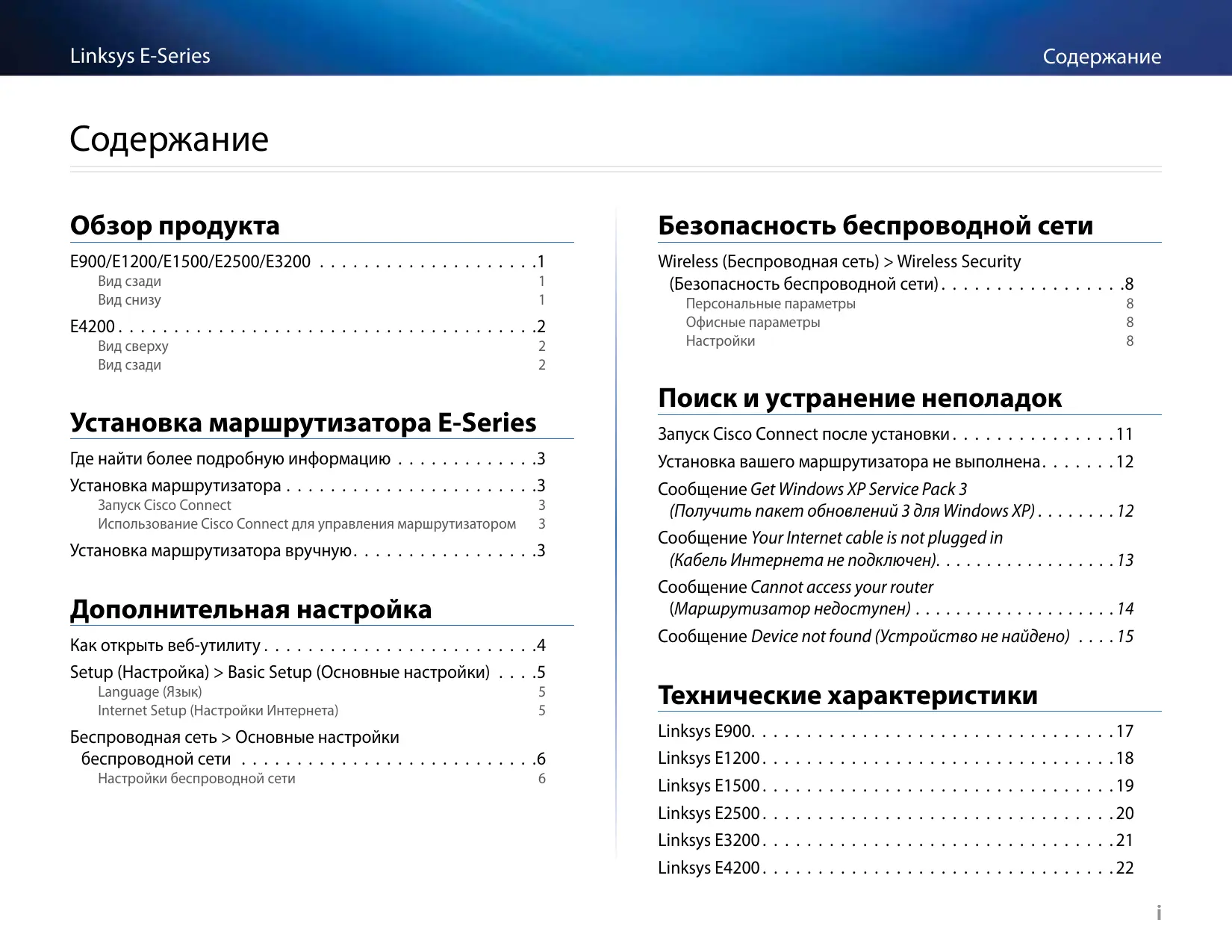

Обзор продукта Безопасность беспроводной сети E900/E1200/E1500/E2500/E3200 . . . . . . . . . . . . . . . . . . . . 1

Где найти более подробную информацию . . . . . . . . . . . . . 3 Установка маршрутизатора . . . . . . . . . . . . . . . . . . . . . . . 3

Установка маршрутизатора вручную . . . . . . . . . . . . . . . . 3 Дополнительная настройка Как открыть веб-утилиту . . . . . . . . . . . . . . . . . . . . . . . . 4 Setup (Настройка) > Basic Setup (Основные настройки) . . . . 5 Language (Язык) Internet Setup (Настройки Интернета)

Беспроводная сеть > Основные настройки беспроводной сети . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Настройки беспроводной сети Персональные параметры Офисные параметры

Поиск и устранение неполадок Установка маршрутизатора E-Series Запуск Cisco Connect Использование Cisco Connect для управления маршрутизатором Wireless (Беспроводная сеть) > Wireless Security (Безопасность беспроводной сети) . . . . . . . . . . . . . . . . 8

Запуск Cisco Connect после установки . . . . . . . . . . . . . . Установка вашего маршрутизатора не выполнена . . . . . . Сообщение Get Windows XP Service Pack 3 (Получить пакет обновлений 3 для Windows XP) . . . . . . . . Сообщение Your Internet cable is not plugged in (Кабель Интернета не подключен) . . . . . . . . . . . . . . . . . Сообщение Cannot access your router (Маршрутизатор недоступен) . . . . . . . . . . . . . . . . . . . . Сообщение Device not found (Устройство не найдено) . . . .

Linksys E-Series Обзор продукта Обзор продукта

Индикатор питания—Постоянно горит, когда устройство подключено к источнику питания и после успешного подключения Wi-Fi Protected Setup. Мигает с небольшой частотой во время загрузки, во время обновления прошивки и во время установления соединения Wi-Fi Protected. Индикатор мигает с большой частотой при обнаружении ошибки Wi‑Fi Protected Setup. E900/E1200/E1500/E2500/E3200

Питание—Подключите к этому порту кабель адаптера питания из комплекта поставки.

Предупреждение Используйте только адаптер, который поставляется вместе с маршрутизатором.

Порт питания USB-порт (только E3200) Порты Ethernet Интернет-порт Кнопка включения питания—Нажмите | (вкл.), чтобы включить маршрутизатор.

Индикатор питания Кнопка Wi-Fi Protected Setup Внешний вид вашего маршрутизатора может отличаться от показанного на рисунке

Порт USB (только E3200)—Подключите к этому порту USB-накопитель для совместного использования дискового хранилища с другими пользователями в вашей сети или в сети Интернет.

Порты Ethernet—Подключите кабели Ethernet (также называемые сетевыми кабелями) к этим портам Fast Ethernet (10/100 для E900 и 1200 и E1500) или Gigabit (10/100/1000 для E2500 и E3200), имеющим синюю цветовую кодировку, и другим проводным устройствам в вашей сети Ethernet.

Порт Интернет—Подключите кабель Ethernet (также называемый сетевым или интернет-кабелем) к этому порту желтого цвета, и к вашему модему. Кнопка "Wi-Fi Protected Setup"—Нажмите эту кнопку, чтобы с легкостью настроить систему безопасности беспроводной сети Wi-Fi Protected Setup-для подключенных устройств сети. Для получения подробной информации щелкните здесь: «Безопасность беспроводной сети» на стр. 8. Внешний вид вашего маршрутизатора может отличаться от показанного на рисунке

Кнопка сброса—Нажмите и удерживайте эту кнопку в течение 5-10 секунд (пока индикаторы портов мигают одновременно), чтобы выполнить восстановление заводских настроек маршрутизатора. Кроме того, можно восстановить значения по умолчанию, используемые для веб-утилиты.

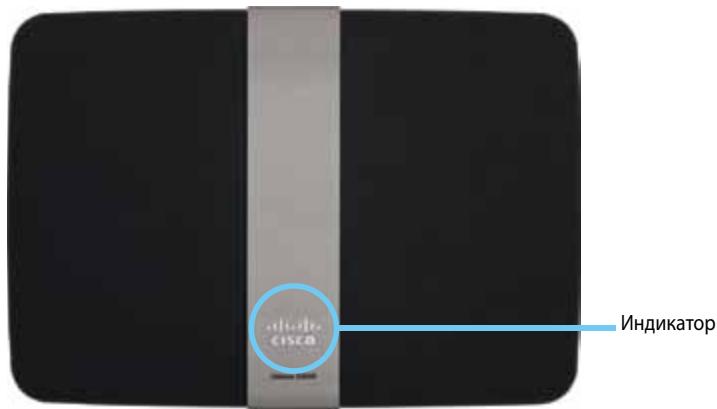

Linksys E-Series Обзор продукта E4200

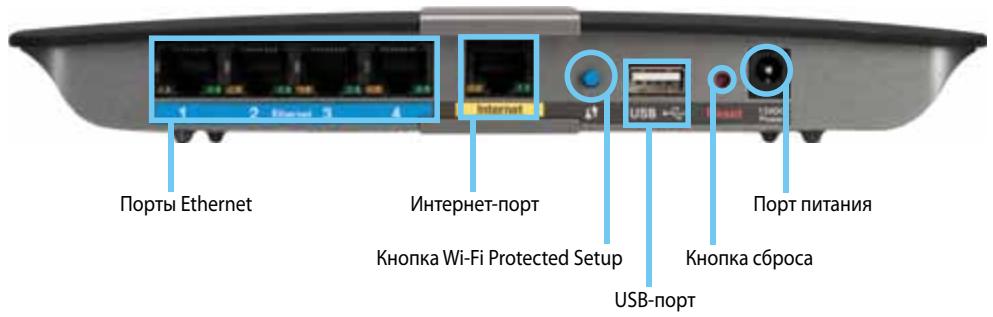

Порты Ethernet Интернет-порт Порт питания Кнопка Wi-Fi Protected Setup Кнопка сброса USB-порт

Индикатор—Постоянно горит, когда устройство подключено к источнику питания и после успешного подключения Wi-Fi Protected Setup. Мигает с небольшой частотой во время загрузки, во время обновления прошивки и во время установления соединения Wi‑Fi Protected Setup. Индикатор мигает с большой частотой при обнаружении ошибки Wi‑Fi Protected Setup.

Порты Ethernet—Подключите кабели Ethernet (также называемые сетевыми кабелями) к этим портам Gigabit (10/100/1000), имеющим синюю цветовую кодировку, и к другим проводным устройствам в вашей сети Ethernet. Порт Интернет—Подключите кабель Ethernet (также называемый сетевым или интернет-кабелем) к этому порту желтого цвета, и к вашему модему. Кнопка «Wi-Fi Protected Setup»—Нажмите эту кнопку, чтобы с легкостью настроить систему безопасности беспроводной сети Wi-Fi Protected Setup-для подключенных устройств сети. Для получения подробной информации щелкните здесь: «Безопасность беспроводной сети» на стр. 8. Порт USB—Подключите к этому порту USB-накопитель для совместного использования дискового хранилища с другими пользователями в вашей сети или в сети Интернет. . Кнопка сброса—Нажмите и удерживайте эту кнопку в течение 5-10 секунд (пока индикаторы портов мигают одновременно), чтобы выполнить восстановление заводских настроек маршрутизатора. Кроме того, можно восстановить значения по умолчанию, используемые для веб-утилиты. Питание—Подключите к этому порту кабель адаптера питания из комплекта поставки. Предупреждение Используйте только адаптер, который поставляется вместе с маршрутизатором.

Кнопка включения питания—Нажмите | (вкл.), чтобы включить маршрутизатор.

Linksys E-Series Установка маршрутизатора E-Series Установка маршрутизатора E-Series Где найти более подробную информацию В дополнение к этому Руководству пользователя вы можете получить помощь по следующим адресам:

Linksys.com/support (документация, файлы для загрузки, часто задаваемые вопросы, техническая поддержка, чат, форумы)

Справка по Cisco Connect (запустите Cisco Connect, а затем нажмите кнопку «Подробнее» (при наличии))

Контекстно-зависимая справка по веб-утилиты (откройте утилиту, затем нажмите кнопку Справка в правом столбце) Установка маршрутизатора Самый быстрый и простой способ установки маршрутизатора – запуск ПО установки Cisco Connect. Запуск Cisco Connect При запуске установочного компакт-диска Cisco Connect (программное обеспечение установки маршрутизатора) автоматически устанавливается на ваш компьютер. Теперь можно легко использовать Cisco Connect для управления маршрутизатором. Если вы потеряли свой установочный компакт-диск, можно загрузить программное обеспечение с веб-страницы Linksys.com/support. При первом запуске Cisco Connect:

1. Вставьте компакт-диск в привод CD или DVD.

2. Выберите Set up your Linksys Router (Установка маршрутизатора

Linksys). Если эта опция не отображается:

• • Для Windows: нажмите Пуск, Компьютер, затем дважды щелкните диск CD и значок Setup (Установка).

• • Для Mac: дважды щелкните значок CD на рабочем столе, затем дважды щелкните значок Setup (Установка).

3. Выполните установку маршрутизатора, следуя отображаемым на

экране инструкциям. Использование Cisco Connect для управления маршрутизатором После установки маршрутизатора и Cisco Connect можно использовать Cisco Connect, для того чтобы легко управлять множеством настроек маршрутизатора, таких как:

Подключение устройств к сети Тестировать скорость подключения к Интернету Настройка родительского контроля Установка гостевого доступа Изменение имени и пароля маршрутизатора Установка маршрутизатора вручную После настройки с помощью установочного ПО (имеющегося на установочном компакт-диске) маршрутизатор готов к работе. Если требуется изменить дополнительные настройки или ПО не запускается, используйте веб-утилиту маршрутизатора. Доступ к данной утилите осуществляется с помощью веббраузера на компьютере, подключенном к маршрутизатору. Для получения дополнительной информации об использовании утилиты см. «Как открыть веб-утилиту» на стр. 4.

Linksys E-Series Дополнительная настройка Дополнительная настройка Как открыть веб-утилиту Для доступа к некоторым дополнительным параметрам необходимо открыть веб-утилиту. Для того чтобы открытьь эту веб-утилиту:

1. Запустите Cisco Connect, нажмите Change (Изменить) в поле Router

settings (Параметры маршрутизатора), нажмите Advanced settings (Дополнительные настройки), затем нажмите OK.

2. Введите имя пользователя и пароль и нажмите кнопку OK.

Открывается главное меню утилиты. Если настройка маршрутизатора выполняется без применения Cisco Connect, то для этого маршрутизатора в качестве имени пользователя и пароля по умолчанию используется слово admin. Если для настройки маршрутизатора вы использовали Cisco Connect, то вы сможете посмотреть имя пользователя маршрутизатора и пароль, запустив Cisco Connect, а затем нажав Router settings (Настройки маршрутизатора). Откройте веб-браузер на подключенном компьютере, затем перейдите по адресу 192.168.1.1. Маршрутизатор запрашивает имя пользователя и пароль.

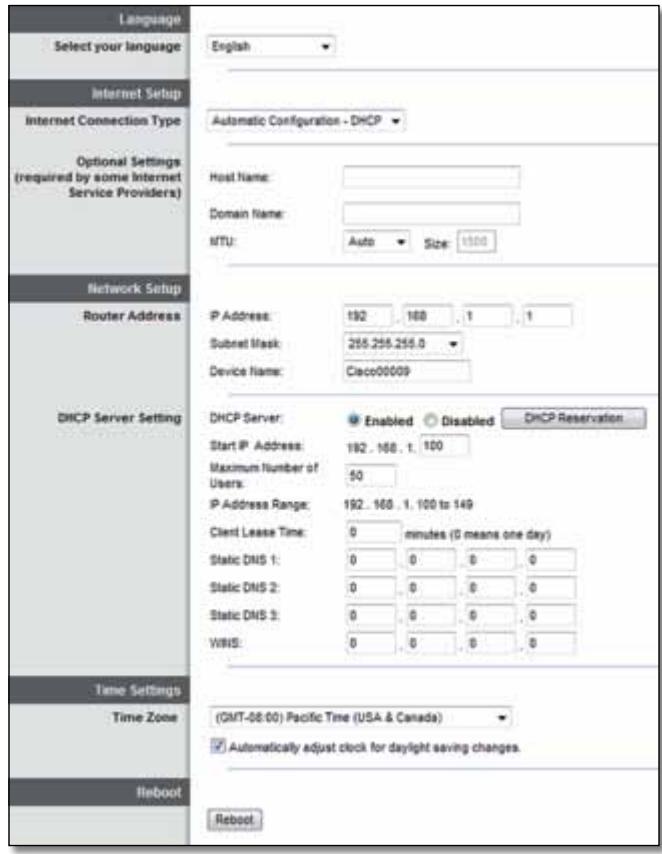

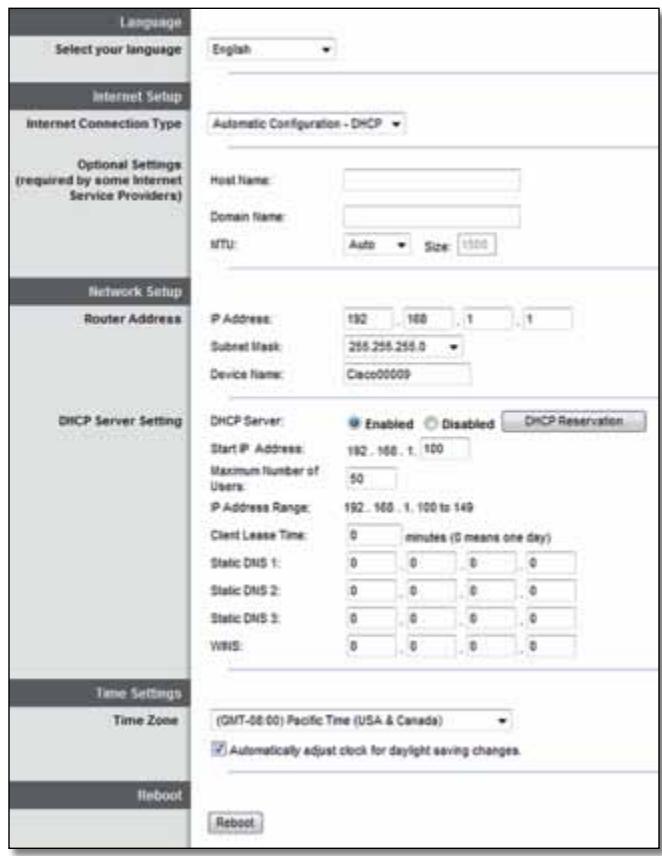

Linksys E-Series Setup (Настройка) > Basic Setup (Основные настройки) Сначала открывается экран Basic Setup (Основные настройки). В нем можно изменить общие настройки маршрутизатора. Дополнительная настройка Language (Язык) Select your language (Выбор языка) Для использования другого языка выберите необходимый язык в выпадающем меню. Рабочий язык интерфейса веб-утилиты изменится через пять секунд после выбора нового языка. Internet Setup (Настройки Интернета) В области Настройки Интернета задаются параметры маршрутизатора в соответствии с имеющимися настройками интернет-подключений. Большая часть вводимой здесь информации предоставляется интернетпровайдером (ISP). Internet Connection Type (Тип соединения с Интернетом) Выберите в выпадающем меню тип соединения с Интернетом, предоставляемого интернет-провайдером. Предлагаются следующие варианты:

Automatic Configuration - DHCP (Автоматическая конфигурация – DHCP)

Static IP (Статический IP-адрес)

Telstra Cable (Кабель Telstra) Automatic Configuration - DHCP (Автоматическая конфигурация – DHCP) Тип соединения с Интернетом по умолчанию – Automatic Configuration DHCP (Автоматическая конфигурация – DHCP) (Протокол динамической конфигурации хоста). Используйте его только в том случае, если поставщик интернет-услуг обеспечивает поддержку протокол DHCP или если соединение устанавливается с помощью динамического IP-адреса. (В таком варианте подключения обычно применяются кабельные соединения.)

Linksys E-Series Static IP (Статический IP-адрес) При необходимости использования фиксированного IP-адреса для интернет-подключений выберите опцию Static IP (Статический IP-адрес). PPPoE Дополнительная настройка Беспроводная сеть > Основные настройки беспроводной сети На этом экране задаются основные настройки беспроводной сети. Если вы подключаетесь к Интернету через линию DSL, выясните у интернетпровайдера, используется ли протокол PPPoE (Point-to-Point Protocol over Ethernet). Если это так, выберите PPPoE.

После настройки беспроводной сети (сетей), задайте настройки безопасности беспроводной связи. PPTP Протокол туннелирования между узлами (Point-to-Point Tunneling Protocol; PPTP) представляет собой службу, которая обычно применяется для установления соединений в Европе. Если соединение PPTP обеспечивает поддержку протокола DHCP или динамического IP-адреса, выберите опцию Получить IP-адрес автоматически. При необходимости использования фиксированного IP-адреса для интернет-подключений выберите опцию Указать IP-адрес и задайте параметры ниже. L2TP Протокол туннелирования уровня 2 (Layer 2 Tunneling Protocol; L2TP) представляет собой службу, которая в основном используется для установления соединений в Израиле. Telstra Cable (Кабель Telstra) Служба Telstra Cable применяется для установления соединений в Австралии. Connect on Demand (Подключение по запросу) или Keep Alive (Проверка активности) Параметры «Подключение по запросу» и «Проверка активности» позволяют выбрать, должен ли маршрутизатор подключаться к Интернету только по мере необходимости (это полезно, если у вас повременная плата за соединение), или маршрутизатор должен быть подключен всегда. Выберите требуемую опцию. Настройки беспроводной сети Network Mode (Режим работы сети) Выберите стандарты беспроводной связи для вашей сети.

Mixed (Комбинированный) Если к сети подключены устройства Wireless-N (2,4 ГГц), Wireless-G и Wireless-B, оставьте значение по умолчанию – Mixed (Комбинированный).

Wireless-B/G Only (Только Wireless-B/G) Если к сети подключены и устройства Wireless-B, и Wireless-G (2,4 ГГц), выберите вариант Только Wireless-B/G.

Wireless-B Only (Только Wireless-B) Если к сети подключены только устройства Wireless-B, то выберите Только Wireless-B.

Wireless-G Only (Только Wireless-G) Если к сети подключены только устройства Wireless-G, то выберите Только Wireless-G.

Wireless-N Only (Только Wireless-N) Если к сети подключены только устройства Wireless-N (2,4 ГГц), то выберите Только Wireless-N.

Disabled (Отключено) Если к сети подключены устройства Wireless-B, Wireless-G и Wireless-N (2,4 ГГц), то выберите Отключено.

В случае двухдиапазонного маршрутизатора можно выбрать варианты «Комбинированный», «Только Wireless-A», «Только Wireless-N» или «Отключено» для диапазона 5 ГГц. Если вы не уверены, какой режим следует использовать, оставьте вариант, используемый по умолчанию – Mixed (Комбинированный). Дополнительная настройка SSID Broadcast (Передача SSID) Когда беспроводные клиенты осуществляют поиск ближайших доступных беспроводных сетей, к которым можно подключиться, они обнаруживают идентификатор SSID, передаваемый маршрутизатором. Чтобы маршрутизатор передавал SSID, оставьте значение по умолчанию – Enabled (Включено). Если передавать SSID маршрутизатора не требуется, выберите Disabled (Отключено). Network Name (SSID) (Сетевое имя (SSID)) SSID – это имя сети, используемое всеми устройствами в беспроводной сети. Оно должно вводиться с учетом регистра и не может содержать более 32 символов. По умолчанию используется Cisco, за которым следуют 5 последних цифр серийного номера маршрутизатора, указанный на нижней панели маршрутизатора. Если вы использовали установочное ПО для установки, то имя сети по умолчанию меняется на легко запоминающиеся имя. При восстановлении заводских настроек маршрутизатора, используемых по умолчанию (при нажатии кнопки «Сброс» или с использованием экрана Administration (Администрирование) > Factory Defaults (Заводские установки)) для имени сети установится значение по умолчанию. Измените имя сети, чтобы оно совпадало со своим первоначальным именем, или вам придется выполнить повторное подключение всех устройств в беспроводной сети с использованием нового имени сети. Channel Width (Ширина канала) Для оптимальной работы сети с устройствами Wireless-B, Wireless-G и Wireless-N (2,4 ГГц) выберите Auto (20 MHz or 40 MHz) (Авто (20 или 40 МГц)) Для канала 20 МГц оставьте значение по умолчанию – 20 MHz only (Только 20 МГц). Channel (Канал) В раскрывающемся списке выберите канал для сетей Wireless-B, Wireless-G и Wireless-N (2,4 ГГц). Если вы не уверены, какой канал следует использовать, оставьте вариант, используемый по умолчанию – Auto (Авто)

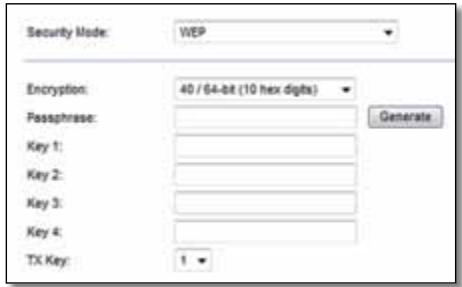

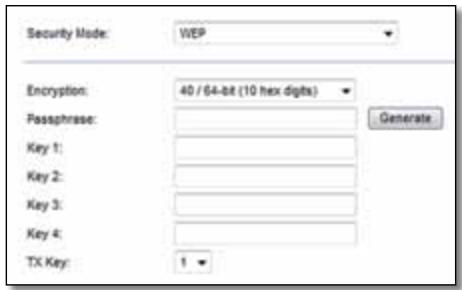

Linksys E-Series Безопасность беспроводной сети Безопасность беспроводной сети Wireless (Беспроводная сеть) > Wireless Security (Безопасность беспроводной сети) В окне «Безопасность беспроводной сети» задаются параметры безопасности беспроводной сети. Маршрутизатор обеспечивает поддержку следующих параметров безопасности беспроводной сети: WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, WEP, and RADIUS. (WPA – Wi-Fi Protected Access. WEP – Wired Equivalent Privacy. RADIUS – Remote Authentication Dial-In User Service) (служба удаленной аутентификации пользователей по телефонным линиям). Персональные параметры Параметры безопасности Высокий уровень WPA2 Personal WPA2/WPA Mixed Mode WPA Personal WEP Самый высокий уровень WPA2: Самый высокий уровень WPA: Широкая

WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal При выборе режима WPA2/WPA Mixed Mode в качестве режима безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA2/WPA и ту же парольную При выборе режима WPA2 Personal в качестве режима безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA2 Personal и ту же парольную фразу. При выборе режима WPA Personal в качестве режима безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA Personal и ту же парольную фразу. Офисные параметры Офисные параметры доступны для сетей, которые для аутентификации используют RADIUS-сервер. Офисные параметры имеют больший приоритет, чем персональные параметры, поскольку WPA2 или WPA обеспечивает шифрование, в то время как RADIUS обеспечивает аутентификацию. Параметры безопасности Высокий уровень Passphrase (Парольная фраза) Введите парольную фразу длиной от 8 до 63 символов. По умолчанию установлено значение password. Если вы использовали ПО для установки, то значения по умолчанию изменены на уникальную парольную фразу, которую вы можете найти, запустив Cisco Connect, а затем нажав Router settings (Настройки маршрутизатора). WPA2 Enterprise Самый высокий уровень WPA2: Самый высокий уровень WPA2/WPA Enterprise Mixed Mode WPA: Широкая WPA Enterprise RADIUS

Linksys E-Series WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise Эта опция используется во взаимодействии с RADIUS-сервером. (Этот способ можно применять только в случае подключения RADIUS-сервера к маршрутизатору.) При выборе WPA2/WPA Enterprise Mixed Mode в качестве режима обеспечения безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA2/WPA Enterprise и тот же общий ключ. Безопасность беспроводной сети WEP WEP является основным методом шифрования, который не столь надежен, как WPA. При выборе WEP в качестве режима обеспечения безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WEP и тот же общий ключ. При выборе WPA2 Enterprise в качестве режима обеспечения безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA2 Enterprise и тот же общий ключ. При выборе WPA2 Enterprise в качестве режима обеспечения безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать WPA2 Enterprise и тот же общий ключ. Encryption (Шифрование) Выберите уровень шифрования WEP: 40/64-bit (10 hex digits) (40/64 бита (10 шестнадцатеричных цифр)) или 104/128bit (26 hex digits) (104/128 битов (26 шестнадцатеричных цифр)). По умолчанию устанавливается режим 40/64-bit (10 hex digits) (40/64 бита (10 шестнадцатеричных цифр)). RADIUS Server (RADIUS-сервер) Введите IP-адрес RADIUS-сервера. Passphrase (Парольная фраза) Введите парольную фразу для автоматического формирования WEP-ключей. Затем щелкните Generate

RADIUS Port (Порт RADIUS-сервера) Введите номер порта RADIUSсервера. По умолчанию количество прозвонов равно 1812. Key 1-4 (Ключи 1–4) Если вы не ввели идентификационную фразу, введите WEP-ключ(-и) вручную. Shared Key (Общий ключ) Введите ключ, совместно используемый маршрутизатором и сервером. TX Key (Ключ TX) Выберите, какой ключ TX (ключ передачи) следует использовать. По умолчанию количество прозвонов равно 1.

Linksys E-Series Безопасность беспроводной сети RADIUS Disabled (Отключено) В этом режиме WEP используется согласованно с RADIUS-сервером. (Этот способ можно применять только в случае подключения RADIUS-сервера к маршрутизатору.) Если вы отключите систему безопасности беспроводной сети, то при первой попытке доступа в Интернет вы получите уведомление о том, что система безопасности беспроводной сети отключена. Вы собираетесь выбрать опцию включения системы безопасности беспроводной сети или подтвердить, что вы понимаете риски, но все еще хотите продолжить работу без беспроводной безопасности.

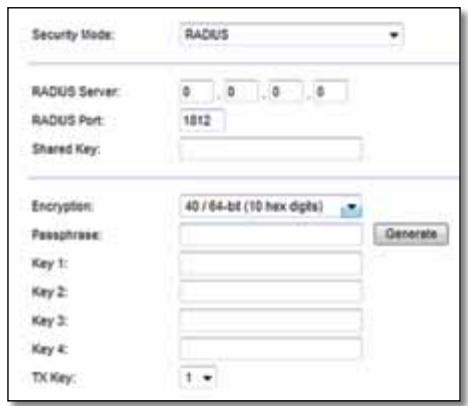

При выборе RADIUS в качестве режима обеспечения безопасности для каждого устройства в вашей беспроводной сети НЕОБХОДИМО использовать RADIUS и тот же общий ключ. RADIUS Server (RADIUS-сервер) Введите IP-адрес RADIUS-сервера. RADIUS Port (Порт RADIUS-сервера) Введите номер порта RADIUSсервера. По умолчанию установлено значение 1812. Shared Secret (Общий секретный ключ) Введите ключ, совместно используемый маршрутизатором и сервером. Encryption (Шифрование) Выберите уровень шифрования WEP: 40/64-bit (10 hex digits) (40/64 бита (10 шестнадцатеричных цифр)) или 104/128bit (26 hex digits) (104/128 битов (26 шестнадцатеричных цифр)). По умолчанию устанавливается режим 40/64-bit (10 hex digits) (40/64 бита (10 шестнадцатеричных цифр)). Passphrase (Парольная фраза) Введите парольную фразу для автоматического формирования WEP-ключей. Затем щелкните Generate Key 1-4 (Ключи 1–4) Если вы не ввели идентификационную фразу, введите WEP-ключ(-и) вручную. TX Key (Ключ TX) Выберите, какой ключ TX (ключ передачи) следует использовать. По умолчанию количество прозвонов равно 1.

Linksys E-Series Поиск и устранение неполадок Поиск и устранение неполадок В этой главе объясняется, как решить общие вопросы установки и подключения к Интернету. Установочный компакт-диск маршрутизатора содержит ПО Cisco Connect, ПО для установки маршрутизатора, которое позволяет легко подключать сетевые устройства, изменять настройки маршрутизатора, управлять гостевым доступом, использовать средства родительского контроля, а также подключаться к Интернету. Кроме того, Cisco Connect устанавливается на ваш компьютер во время установки основного ПО. Если ПО Cisco Connect не устанавливается, в этой главе приводятся соответствующие инструкции. Запуск Cisco Connect после установки При запуске установочного компакт-диска Cisco Connect автоматически устанавливается на ваш компьютер. Теперь можно легко использовать Cisco Connect для управления вашей сетью. Для запуска Cisco Connect на компьютере под управлением Windows:

1. Нажмите Пуск, Программы, затем нажмите Cisco Connect.

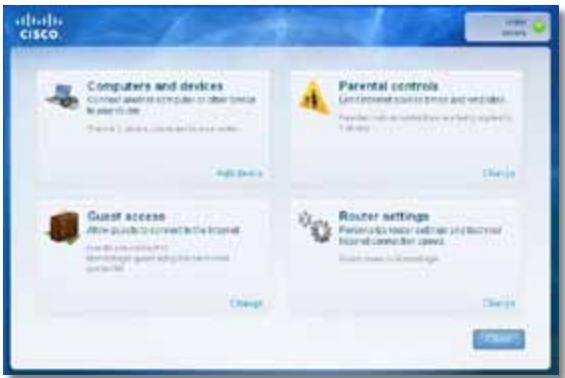

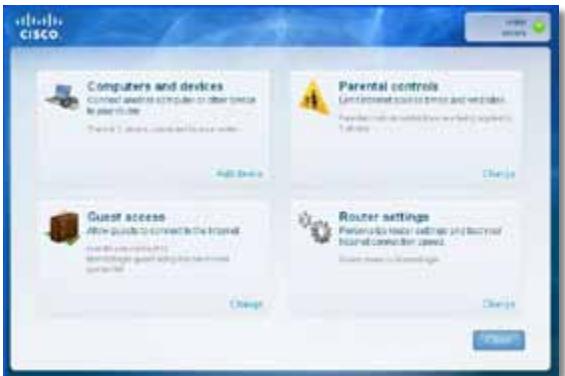

Открывается главное меню Cisco Connect . Для запуска Cisco Connect на компьютере под управлением Mac OS X:

1. Откройте Поиск и нажмите Приложения на панели слева.

2. Дважды щелкните значок Cisco Connect.

Вы можете получить дополнительную помощь от нашей службы технической поддержки, получившей признательность наших клиентов, на веб странице linksys.com/support. Открывается главное меню Cisco Connect .

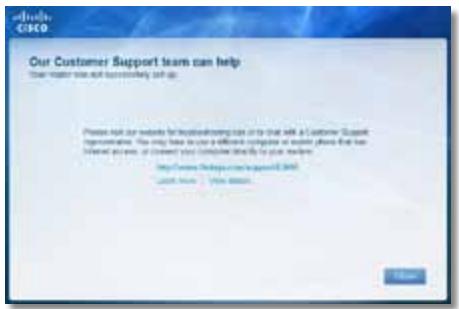

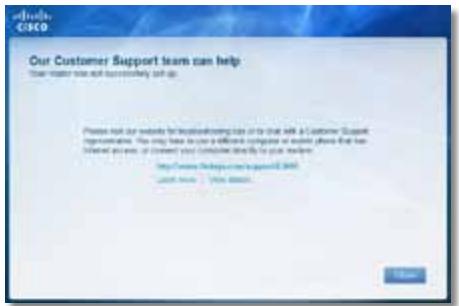

Linksys E-Series Установка вашего маршрутизатора не

Поиск и устранение неполадок Временно отключите брандмауэр компьютера (для справки см. инструкцию для обеспечения безопасности), а затем запустите программу Setup (Установка) на компакт-диске маршрутизатора.

• • Если у вас есть другой компьютер, то запустите на нем программу Установка на компакт-диске маршрутизатора.

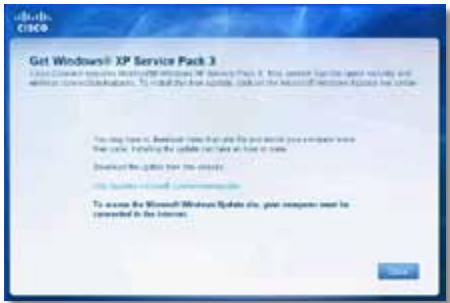

Сообщение Get Windows XP Service Pack 3 (Получить пакет обновлений 3 для Windows XP) На компьютерах с Windows XP для ПО Cisco Connect требуется пакет обновлений 3. Если при настройке маршрутизатора в первый раз вы получили сообщение «Get Windows Service Pack 3», выполните следующие действия по устранению неполадок. Если Установка Cisco Connect не была выполнена, можно попробовать следующее:

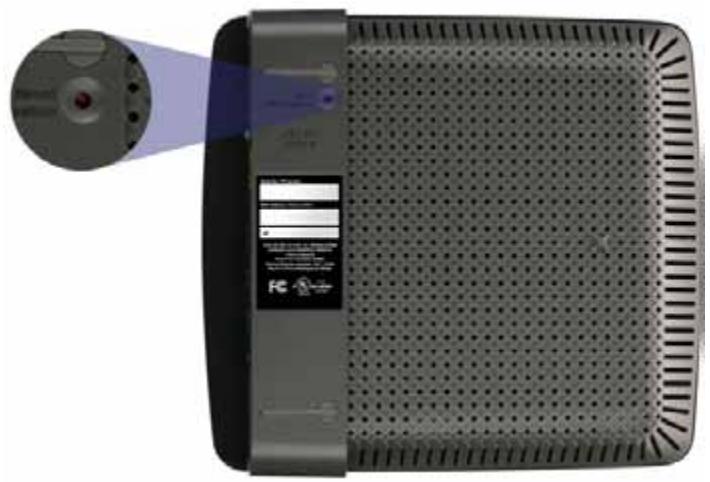

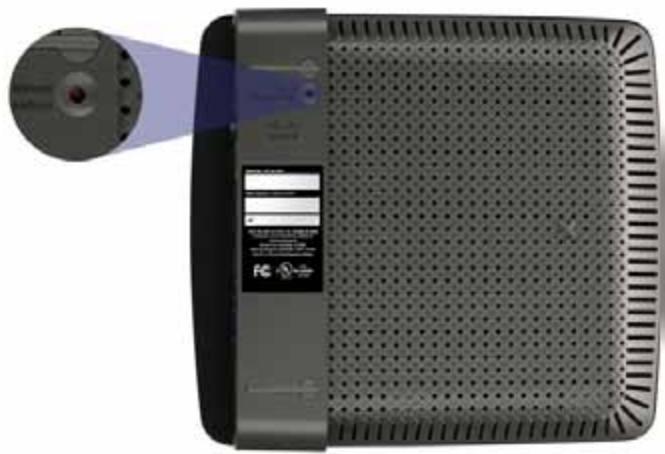

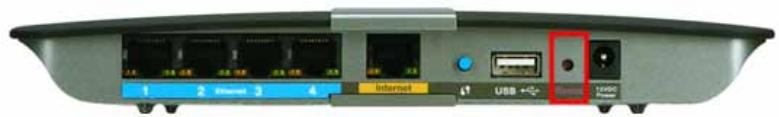

С помощью скрепки или булавки нажмите и удерживайте кнопку Сброс на маршрутизаторе в течение 10-15 секунд, а затем запустите программу Setup (Установка) на компакт-диске маршрутизатора. Если у вас на компьютере сейчас установлен более ранняя версия пакета обновлений, чем версия 3, то необходимо загрузить и установить пакет обновлений 3. Для временного подключения к Интернету и загрузки требуемого пакета обновления можно использовать входящий в комплект поставки кабель Ethernet для подключения компьютера непосредственно к модему. Для установки пакета обновлений 3:

1. Нажмите на ссылку в сообщении об ошибке Cisco Connect, либо

перейдите на веб-страницу Microsoft Update (update.microsoft.com/ windowsupdate).

2. Если вам нужна дополнительная информация, следуйте инструкциям

на веб-сайте или обратитесь в компанию Microsoft.

3. После загрузки и установки пакета обновлений 3 запустите программу

Setup (Установка) с компакт-диска вашего маршрутизатора. Внешний вид вашего маршрутизатора может отличаться от показанного на рисунке

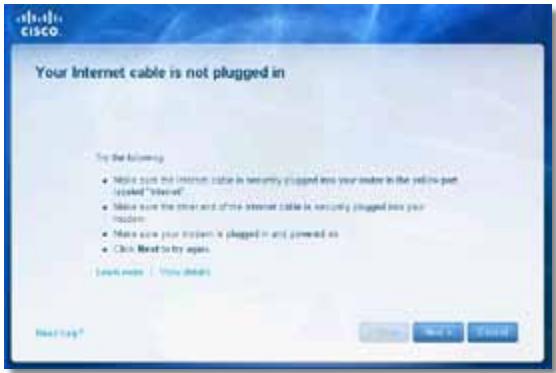

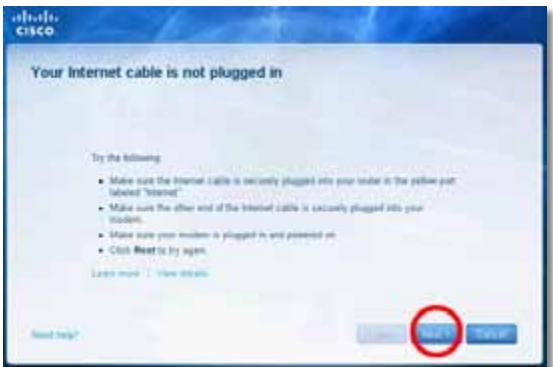

Linksys E-Series Поиск и устранение неполадок Сообщение Your Internet cable is not plugged in (Кабель Интернета не подключен) Если при установке маршрутизатора вы получили сообщение «Кабель Интернета не подключен», выполните следующие действия по устранению

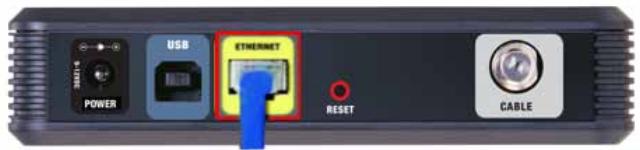

Кабельный модем – вид сзади Кабельный модем – вид сзади

2. DSL-модем – вид сзади Если на нем имеется выключатель питания,

убедитесь, что он установлен в положение ON или l. Для решения проблемы:

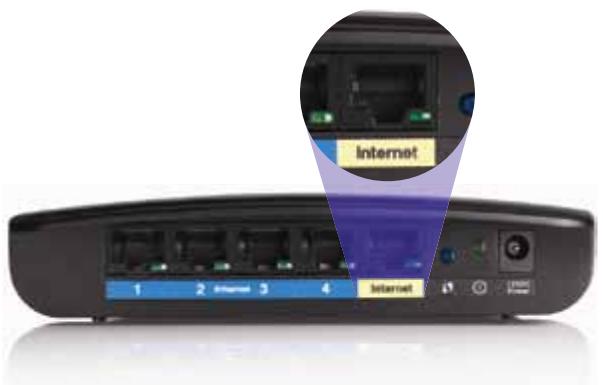

1. Убедитесь, что кабель Ethernet или Интернет (или кабель, входящий

в комплект поставки маршрутизатора) надежно подключен к желтому порту Internet на задней панели маршрутизатора и к соответствующему порту на вашем модеме. Этот порт на модеме, как правило, имеет маркировку Ethernet, но может иметь обозначение Internet или WAN.

3. Если вы используете кабельное соединение с Интернетом, убедитесь,

что к порту CABLE кабельного модема подключен к коаксиальный кабель, предоставленный интернет-провайдером. Или, если вы для подключения к Интернету пользуетесь соединением DSL, убедитесь, что телефонная линия DSL подключена к порту DSL

4. Если ваш компьютер был ранее подключен к модему с помощью

кабеля USB, отключите кабель USB.

5. Вернитесь в ПО Cisco Connect и нажмите кнопку Next (Далее), чтобы

повторить попытку. Если окно уже закрыто, запустите программу Setup (Установка) на компакт-диске маршрутизатора. Маршрутизатор – вид сзади

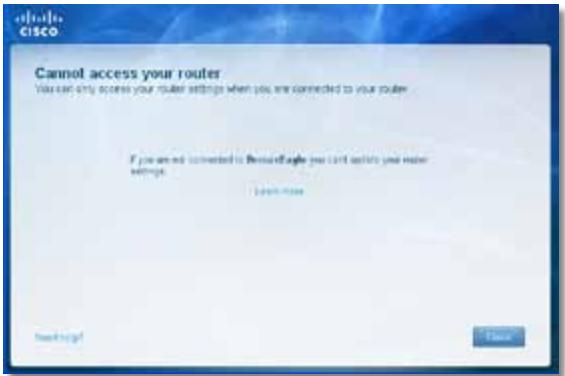

Linksys E-Series Сообщение Cannot access your router (Маршрутизатор недоступен) Если вы не можете получить доступ к маршрутизатору, потому что ваш компьютер не подключен к сети, выполните следующие действия по устранению неполадок. Для доступа к маршрутизатору необходимо подключиться к вашей сети. Если у вас уже есть беспроводной доступ в Интернет, проблема может быть в том, что вы случайно подключились к другой беспроводной сети. Для решения этой проблемы на компьютерах под управлением Windows: Поиск и устранение неполадок

3. Выберите имя своей сети, затем нажмите Подключить. В

примере, приведенном ниже, компьютер был подключен к другой беспроводной сети с именем JimsRouter. В этом примере показано выбранное имя сети Linksys E-Series BronzeEagle.

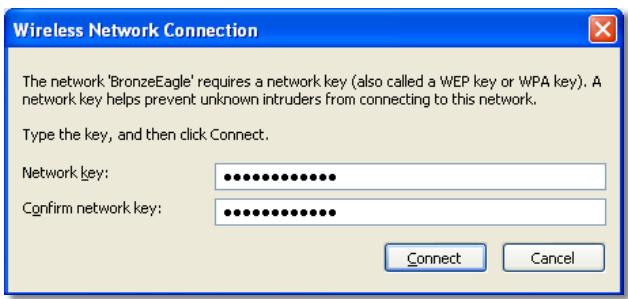

4. Если вам будет предложено ввести сетевой ключ, введите пароль

(ключ безопасности) в полях Сетевой ключ и Подтверждение ключа сети, затем нажмите Подключить.

1. На рабочем столе Windows щелкните правой кнопкой мыши значок

беспроводной связи в системной панели задач

2. Нажмите Просмотреть доступные беспроводные сети. Появляется

список доступных сетей. Компьютер подключается к сети, и теперь вы можете получить доступ к маршрутизатору.

Linksys E-Series Для решения этой проблемы на компьютерах под управлением Mac:

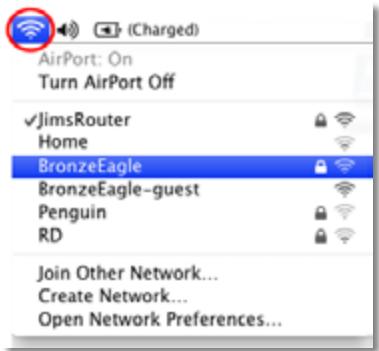

1. В строке меню в верхней части экрана нажмите значок AirPort.

Появляется список беспроводных сетей. Cisco Connect автоматически присваивает имя сети. В примере, приведенном ниже, компьютер был подключен к другой беспроводной сети с именем JimsRouter. В этом примере показано выбранное имя сети Linksys E-Series BronzeEagle.

2. Выберите имя беспроводной сети вашего маршрутизатора Linksys

E-Series BronzeEagle в примере.

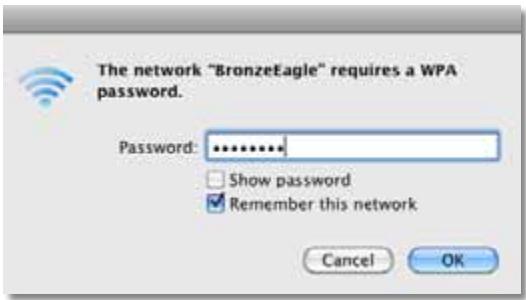

3. Введите пароль беспроводной сети (ключ безопасности) в поле

Пароль, затем нажмите OK. Поиск и устранение неполадок Сообщение Device not found (Устройство не найдено) Если при попытке подключения сетевых устройств (таких как iPhone, IPod или смартфон) вы получили сообщение «Устройство не найдено», выполните следующие действия по устранению неполадок.

Для повышения уровня сигнала во время начальной установки переместите ваши беспроводные устройства ближе к маршрутизатору. Большие расстояния затрудняют обнаружение устройств для маршрутизатора. Для решения проблемы:

2. Нажмите Computers and devices (Компютеры и устройства).

Появляется окно Computers and other devices (Компьютеры и другие устройства).

3. Нажмите Other Wireless devices (Другие беспроводные устройства).

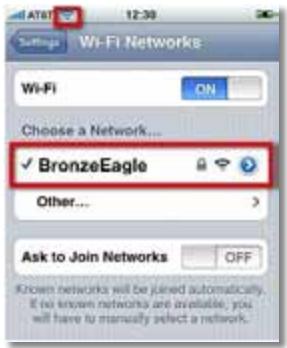

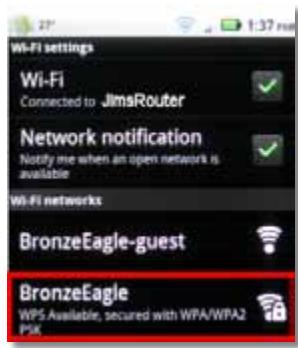

Поиск и устранение неполадок Пример. На вашем смартфоне или другом беспроводном устройстве найдите меню Wi-Fi и выполните поиск доступных беспроводных сетей. В этом примере с использованием информации о сети, отображенную Cisco Connect на предыдущем экране, нажмите BronzeEagle.

4. Включите WiFi-подключение вашего беспроводного устройства,

затем выполните поиск имени беспроводной сети. Для получения дополнительной информации см. документацию по устройству. Ваше беспроводное устройство должно обеспечивать поддержку WPA/WPA2.

5. На устройстве в беспроводной сети выберите сетевое имя вашего

маршрутизатора и введите пароль (ключ безопасности).

6. В Cisco Connect нажмите Next (Далее).

7. Введите пароль (ключ безопасности), предоставленный Cisco

Connect. В этом примере ключ безопасности – B6eM9UkCjz. Пароль необходимо вводить с учетом регистра. Проследите, чтобы буквы вводились с учетом регистра.

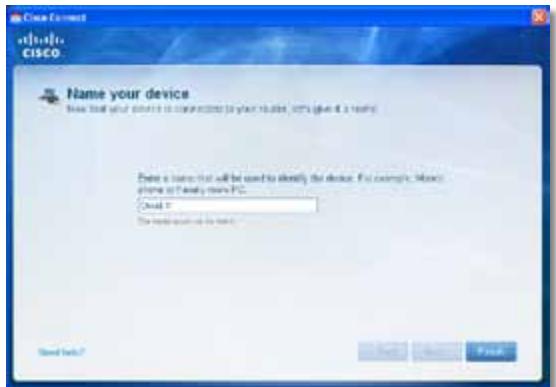

8. После подключения вашего мобильного устройства к беспроводной

сети введите имя для устройства Cisco Connect, а затем нажмите Finish (Готово).

Linksys E900 Технические характеристики Технические характеристики Linksys E900 Физические характеристики

CAT 5e Рабочая влажность

10 - 80 % (без конденсации)

Мощность передачи 802.11n (20 МГц): 15,0 ± 1,5 дБм при CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 дБм при CH6, MCS 5~7, MCS 13~15 Влажность хранения

5 - 90 % (без конденсации)

Название модели Linksys E900

Маршрутизатор Wireless-N Номер модели E900

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. 802.11g: 14,5 ± 1,5 дБм при CH6, при всех скоростях Технические характеристики могут быть изменены без предварительного уведомления. 802.11b: 16,5 ± 1,5 дБм при CH6, при всех скоростях Коэффициент усиления антенны в дБ относительно изотропной антенны ≤2,0 дБи, ≤4,0 дБи (2 антенны) Поддержка UPnP

Защита беспроводной сети Wi-Fi Protected Access™ 2 (WPA2), WEP, фильтрация MAC-адресов в беспроводной сети Разрядность ключа безопасности Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы. До 128 битов

Linksys E1200 Технические характеристики Linksys E1200 Физические характеристики

CAT 5e Рабочая влажность

10 - 80 % (без конденсации)

Мощность передачи 802.11n (20 МГц): 15,0 ± 1,5 дБм при CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 дБм при CH6, MCS 5~7, MCS 13~15 Влажность хранения

5 - 90 % (без конденсации)

Название модели Linksys E1200

Маршрутизатор Wireless-N Номер модели E1200

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. 802.11g: 14,5 ± 1,5 дБм при CH6, при всех скоростях Технические характеристики могут быть изменены без предварительного уведомления. 802.11b: 16,5 ± 1,5 дБм при CH6, при всех скоростях Коэффициент усиления антенны в дБ относительно изотропной антенны V1: ≤2,5 дБи, ≤4,0 дБи (2 антенны) V2: ≤2,0 дБи, ≤4,0 дБи (2 антенны) Поддержка UPnP

Защита беспроводной сети Wi-Fi Protected Access™ 2 (WPA2), WEP, фильтрация MAC-адресов в беспроводной сети Разрядность ключа безопасности V2: 202,0 г (7,13 унции) Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы. До 128 битов

Linksys E1500 Технические характеристики Linksys E1500 Физические характеристики

188,7 × 151,7 × 31,2 мм (7,43” × 5,97” × 1,23”) Вес устройства 254,1 г (8,96 унции)

12 В, 0,5 A Сертификация FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2, WMM, Wi-Fi Protected Setup, Windows 7 Рабочая температура От 0 до 40 °C (от 32 до 104°F) Температура хранения От -20 до 60 °C (от -4 до 140°F) Рабочая влажность 10-80 % (без конденсации) Влажность хранения 5-90 % (без конденсации) Название модели Linksys E1500

Беспроводной маршрутизатор Wireless-N с поддержкой SpeedBoost Номер модели E1500

Reset (Сброс), Wi-Fi Protected Setup (Защищенная настройка Wi-Fi)

CAT 5e Мощность передачи 802.11n (20 МГц): 17,0 ± 1,5 дБм при CH6, MCS 0~4, MCS 8~12 16,0 ± 1,5 дБм при CH6, MCS 5~7, MCS 13~15

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. 802.11n (40 МГц): 15,5 ± 1,5 дБм при CH6, MCS 0~4, MCS 8~12 14,0 ± 1,5 дБм при CH6, MCS 5~7, MCS 13~15 Технические характеристики могут быть изменены без предварительного уведомления. 802.11g: 18,0 ± 1,5 дБм при CH6, 6 Мбит/с 17,0 ± 1,5 дБм при CH6, 54 Мбит/с 802.11b: 18,0 ± 1,5 дБм при CH6, при всех скоростях Коэффициент усиления антенны в дБ относительно изотропной антенны ≤3,0 дБи, ≤4,0 дБи, ≤4,5 дБи (3 антенны) Поддержка UPnP

Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы. Защита беспроводной сети Wi-Fi Protected Access 2 (WPA2), WEP, фильтрация MAC-адресов в беспроводной сети Разрядность ключа безопасности До 128 битов

Linksys E2500 Технические характеристики Linksys E2500 Физические характеристики Название модели Linksys E2500

Усовершенствованный двухдиапазонный беспроводной маршрутизатор Wireless-N Номер модели E2500

802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Количество антенн Общее количество 4, по 2 внутренние антенны на каждый радиодиапазон 2.4 ГГц и 5 ГГц Съемные (да/нет)

802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Чувствительность приемника (номинал.) 2,4 ГГц 802.11b: -87 дБм при 11 Мбит/с 802.11g: -70 дБм при 54 Мбит/с 802.11n 20 МГц: -70 дБм при MCS15 802.11n 40 МГц: -66 дБм при MCS15 5 ГГц 802.11a: -70 дБм при 54 Мбит/с 802.11n 20 МГц: -66 дБм при MCS23 802.11n 40 МГц: -62 дБм при MCS23 Коэффициент усиления антенны в дБ относительно изотропной антенны 2,4 ГГц Антенна 1 (на задней правой стороне): ≤2,94 дБи Антенна 2 (на передней правой стороне): ≤3,78 дБи

225 x 35 x 180 мм (8,86” x 1,38” x 7,09”) Вес устройства 452 г (15,94 унции)

12 В, 1 A Сертификация FCC, IC, CE, Wi-Fi A/B/G/N Рабочая температура От 0 до 40 °C (от 32 до 104°F) Температура хранения От -20 до 60 °C (от -4 до 140°F) Рабочая влажность Относительная влажность 10-80 % (без конденсации) Влажность хранения 5-90 % (без конденсации)

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. Технические характеристики могут быть изменены без предварительного уведомления. Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы. 5 ГГц: Антенна 1 (на передней правой стороне): ≤5,86 дБи Антенна 2 (на передней левой стороне): ≤4,88 дБи Поддержка UPnP

Разрядность ключа безопасности До 128 битов

Linksys E3200 Высокопроизводительный двухдиапазонный маршрутизатор Wireless-N Номер модели E3200 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Количество антенн Общее количество 6, по 3 внутренние антенны на каждый радиодиапазон 2.4 ГГц и 5 ГГц Съемные (да/нет) Скорость порта коммутатора 10/100/1000 Мбит/с Internet (Интернет), Ethernet (1-4), USB, Power (Питание) Reset (Сброс), Wi-Fi Protected Setup (Защищенная настройка Wi-Fi) Power (Питание), Ethernet (1–4) 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Чувствительность приемника 2,4 ГГц 802.11b: -87 дБм при 11 Мбит/с (номинал.) 802.11g: -77 дБм при 54 Мбит/с (номинал.) 802.11n (20 МГц): -71 дБм при MCS15 (номинал.) 802.11n (40 МГц): -68 дБм при MCS15 (номинал.) 5 ГГц 802.11a: -75 дБм при 54 Мбит/с (номинал.) 802.11n, 20 МГц: -70 дБм при MCS15 (номинал.) 802.11n, 40 МГц: -67 дБм при MCS15 (номинал.) Коэффициент усиления антенны 2,4 ГГц (симметричные антенны) Антенна 1 ≤ 3 дБи Антенна 2 ≤ 4 дБи Антенна 3 ≤ 4 дБи 5 ГГц (симметричные антенны) Антенна 1 ≤ 4,5 дБи Антенна 2 ≤ 4,5 дБи Антенна 3 ≤ 4,5 дБи Технические характеристики Поддержка UPnP

Разрядность ключа безопасности До 128 битов Поддержка файловых

FAT, NTFS и HFS+ Физические характеристики

170 x 25 x 190 мм (6,69” x 0,98” x 7,48”) Вес устройства 216 г (7,62 унции)

12 В, 2 A Сертификация FCC, IC, CE, Wi-Fi A/B/G/N Рабочая температура От 0 до 40 °C (от 32 до 104°F) Температура хранения От -20 до 60 °C (от -4 до 140°F) Рабочая влажность Относительная влажность 10-80 % (без конденсации) Влажность хранения 5-90 % (без конденсации)

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. Технические характеристики могут быть изменены без предварительного уведомления. Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы.

Linksys E4200 Технические характеристики Linksys E4200 Название модели

Linksys E4200 Беспроводной маршрутизатор Wireless-N с максимальной производительностью Номер модели E4200 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Радиочастоты 2,4 и 5 ГГц Скорость порта коммутатора 10/100/1000 Мбит/с (Gigabit Ethernet) Power (Питание), USB, Internet (Интернет) и Ethernet (1-4) Reset (Сброс), Wi-Fi Protected Setup (Защищенная настройка Wi-Fi) Верхняя панель Питание Задняя панель: Internet (Интернет), Ethernet (1–4) Количество антенн Общее количество 6, по 3 внутренние антенны на каждый радиодиапазон 2.4 ГГц и 5 ГГц Съемные (да/нет)

802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM Чувствительность приемника 2,4 ГГц 802.11b: -87 дБм при 11 Мбит/с (номинал.) 802.11g: -77 дБм при 54 Мбит/с (номинал.) 802.11n: 20 МГц: -70 дБм при MCS15 (номинал.) 802.11n: 40 МГц: -66 дБм при MCS15 (номинал.) 5 ГГц 802.11a: -74 дБм при 54 Мбит/с (номинал.) 802.11n: 20 МГц: -67 дБм при MCS23 (номинал.) 802.11n: 40 МГц: -66 дБм при MCS23 (номинал.) Коэффициент усиления антенны в дБ относительно изотропной антенны 2,4 ГГц (3 внутренних антенны PIFA) PIFA 1 ≤ 3,31 дБи (правая сторона) PIFA 2 ≤ 3,45 дБи (передняя сторона) PIFA 3 ≤ 1,96 дБи (левая сторона) 5 ГГц (3 внутренних антенны PIFA) PIFA 1 ≤ 3,71 дБи (правая сторона) PIFA 2 ≤ 3.60 дБи (передняя сторона) PIFA 3 ≤ 4,27 дБи (левая сторона) Поддерживаемые файловые системы для запоминающего Поддержка UPnP Безопасность Разрядность ключа безопасности FAT32, NTFS и HSF+

До 128 битов Физические характеристики Вес устройства Сертификация Рабочая температура Температура хранения Рабочая влажность Влажность хранения 225 x 25 x 160 мм (8,86” x 0,98” x 6,30”) 360 г (12,7 унции) 12 В, 2 A FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA От 0 до 40 °C (от 32 до 104°F) От -20 до 60 °C (от -4 до 140°F) Относительная влажность 10-80 % (без конденсации) 5-90 % (без конденсации)

Информацию о нормативах, гарантии и безопасности см. на компакт-диске, прилагаемом к маршрутизатору, или на вебстранице Linksys.com/support. Технические характеристики могут быть изменены без предварительного уведомления. Максимальная производительность определена в соответствии с требованиями стандарта IEEE 802.11. Фактические характеристики, в том числе емкость, пропускная способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Характеристики сети определяются многими факторами, условиями и переменными показателями, включая расстояние от точки доступа, объем сетевого трафика, конструкцию и материалы, используемую операционную систему, совокупность используемых сетевых продуктов, помехи и другие неблагоприятные факторы.

Для получения технической поддержки, получившей признание пользователей, зайдите на веб-страницу linksys.com/support Cisco, логотип Cisco и Linksys являются товарными знаками или зарегистрированными товарными знаками Cisco и/или ее филиалов в США и других странах. Список товарных знаков компании Cisco можно найти на веб-сайте по адресу www.cisco.com/go/trademarks. Все прочие товарные знаки, упомянутые в настоящем документе, являются собственностью соответствующих владельцев. © Cisco и/или ее филиалы, 2011. Все права защищены. 3425-01547 Serija E Linksys serije E Kazalo vsebine Kazalo vsebine Pregled izdelka Varnost brezžičnih omrežij E900/E1200/E1500/E2500/E3200 . . . . . . . . . . . . . . . . . . . . 1 Pogled z zadnje strani Pogled s spodnje strani
