BRUGSANVISNING E2500 LINKSYS

Sådan opsætter du din router manuelt . . . . . . . . . . . . . . . . 3 Avanceret konfiguration Sådan åbnes det browserbaserede hjælpeprogram . . . . . . . . 4 Setup (Opsætning) > Basic Setup (Basisopsætning) . . . . . . . . 5 Language (Sprog) Internet Setup (Internetopsætning)

Trådløs > Trådløse basisindstillinger . . . . . . . . . . . . . . . . . . 6 Trådløse indstillinger

Trådløs > Trådløs sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . 8 Personlige funktioner Kontorfunktioner Funktionsindstillinger

Fejlfinding Sådan køres Cisco Connect efter opsætningen . . . . . . . . . . Din router blev ikke opsat korrekt . . . . . . . . . . . . . . . . . . . Get Windows XP Service Pack 3 (Hent Windows XP Service Pack 3)-meddelelse . . . . . . . . . . Your Internet cable is not plugged in (Internetkablet er ikke sat i)-meddelelse . . . . . . . . . . . . . . Cannot access your router (Kan ikke få adgang til routeren)-meddelelse . . . . . . . . . . . Device not found (Enheden blev ikke fundet)-meddelelse . . . . .

Strømindikator – Er tændt, når strømmen er tilsluttet og efter vellykket Wi-Fi Protected Setup-tilslutning. Blinker langsomt under opstart, under firmwareopgraderinger og under en Wi‑Fi Protected Setup-tilslutning. Blinker hurtigt, når der er fejl i Wi‑Fi Protected Setup.

Power (strøm) – Slut den medfølgende strømadapter til denne port. E900/E1200/E1500/E2500/E3200 Forsigtig Brug kun den adapter, der blev leveret sammen med routeren.

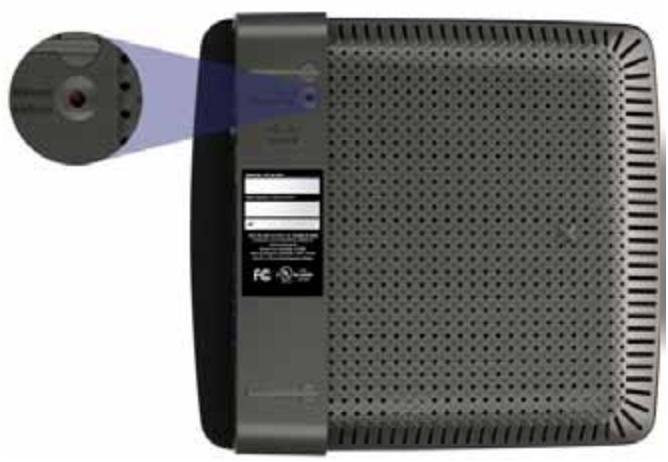

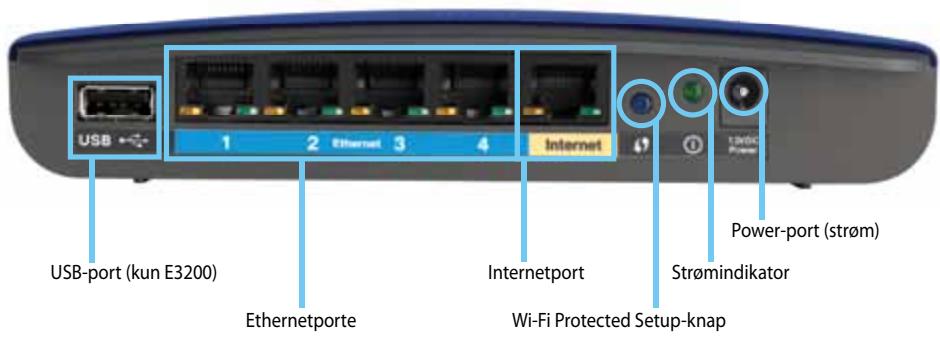

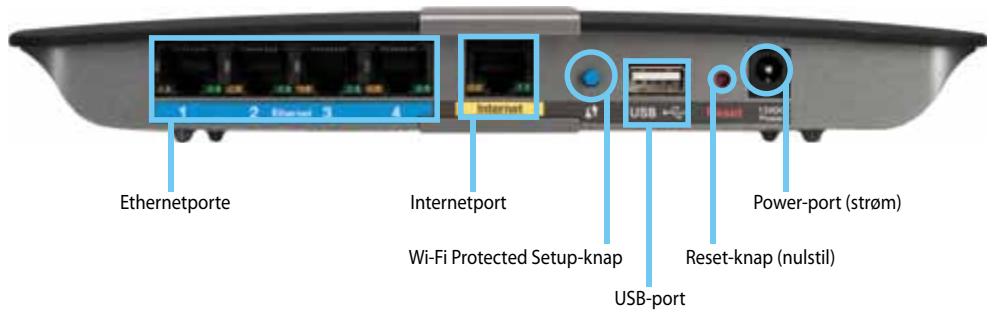

Set bagfra Power-knap (strøm) – Tryk på | (tænd) for at tænde routeren. Set nedefra

USB-port (kun E3200) – Slut et USB-drev til denne port for nemt at dele lagerplads med andre brugere på netværket eller internettet.

Ethernetporte – Slut Ethernet-kabler (også kaldet netværkskabler) til disse Fast Ethernet- (10/100, for E900 og E1200 og E1500) eller Gigabit(10/100/1000, for E2500 og E3200) porte med blå farvekode, og til andre Ethernet-netværksenheder med kabelforbindelse på netværket.

Internetport – slut et Ethernet-kabel (også kaldet et netværks- eller internetkabel) til denne port med gul farvekode og til dit modem. Routerens udseende kan variere

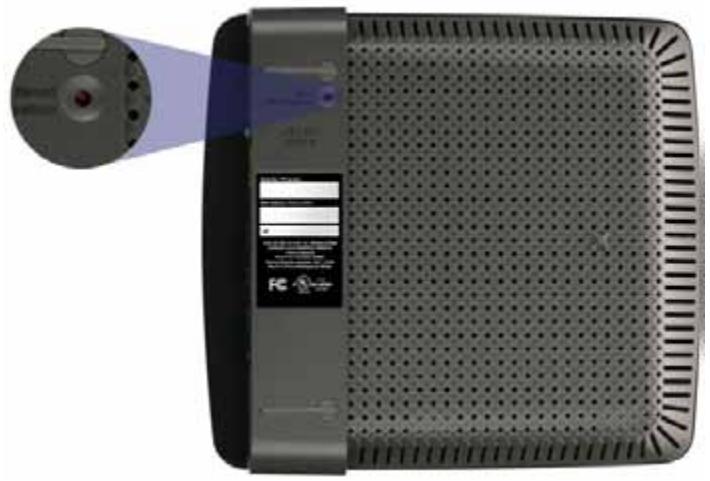

Reset-knap (nulstil) – Tryk på denne knap, og hold den nede i 5-10 sekunder (indtil portindikatorerne blinker samtidig) for at nulstille routeren til fabriksindstillingerne. Du kan også gendanne standardindstillingerne ved hjælp af det browserbaserede hjælpeprogram. Wi-Fi Protected Setup™-knap – Tryk på denne knap for at konfigurere trådløs sikkerhed på netværksenheder med Wi-Fi Protected Setup. Se ”Trådløs sikkerhed” på side 8 for at få yderligere oplysninger.

Ethernetporte – Slut Ethernet-kabler (også kaldet netværkskabler) til disse Gigabit-porte (10/100/1000) med blå farvekode, og til andre Ethernetnetværksenheder med kabelforbindelse på netværket.

Internetport – slut et Ethernet-kabel (også kaldet et netværks- eller internetkabel) til denne port med gul farvekode og til dit modem.

Wi-Fi Protected Setup™-knap – Tryk på denne knap for at konfigurere trådløs sikkerhed på netværksenheder med Wi-Fi Protected Setup. Se ”Trådløs sikkerhed” på side 8 for at få yderligere oplysninger.

USB-port – Slut et USB-drev til denne port for nemt at dele lagerplads med andre brugere på netværket eller internettet.

Reset-knap (nulstil) – Tryk på denne knap, og hold den nede i 5-10 sekunder (indtil portindikatorerne blinker samtidig) for at nulstille routeren til fabriksindstillingerne. Du kan også gendanne standardindstillingerne ved hjælp af det browserbaserede hjælpeprogram.

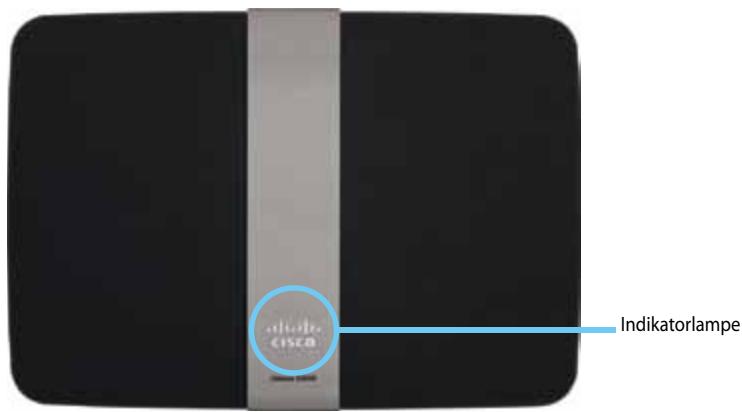

Indikatorlampe – Er tændt, når strømmen er tilsluttet og efter vellykket Wi-Fi Protected Setup-tilslutning. Blinker langsomt under opstart, under firmwareopgraderinger og under en Wi‑Fi Protected Setup-tilslutning. Blinker hurtigt, når der er fejl i Wi‑Fi Protected Setup. Forsigtig Brug kun den adapter, der blev leveret sammen med routeren.

Power-knap (strøm) – Tryk på | (tænd) for at tænde routeren.

Linksys E-serien Opsætning af din E-serie-router Opsætning af din E-serie-router Her finder du mere hjælp Ud over denne brugervejledning kan du finde hjælp disse steder:

Hjælp til Cisco Connect (kør Cisco Connect, og klik på Learn More (Læs mere), hvor det er muligt)

Kontekstfølsom hjælp i det browserbaserede hjælpeprogram (åbn hjælpeprogrammet, og klik på Help (Hjælp) i højre kolonne). Sådan starter du Cisco Connect første gang:

1. Læg cd'en i cd- eller dvd-drevet.

2. Klik på Set up your Linksys Router (Konfigurer din Linksys-router).

Hvis du ikke får vist dette:

3. Følg vejledningen på skærmen for at fuldføre opsætningen af routeren.

Sådan konfigurerer du din router Den nemmeste og hurtigste måde at konfigurere routeren på er at køre opsætningssoftwaren til Cisco Connect. Sådan startes Cisco Connect Når du kører opsætnings-cd'en, bliver Cisco Connect (routerens opsætningssoftware) automatisk installeret på computeren. Derefter kan du bruge Cisco Connect til at administrere routeren. Bemærk: Hvis du mister opsætnings-cd'en, kan du downloade softwaren fra Linksys.com/support. Bruge Cisco Connect til at administrere routeren Når routeren er blevet sat op, og Cisco Connect er blevet installeret, kan du bruge Cisco Connect til at administrere mange af routerens indstillinger, f.eks.:

Forbinde enheder til netværket

Konfigurere forældrekontrol

Ændre routerens navn og adgangskode Sådan opsætter du din router manuelt Når du har sat routeren op med opsætningssoftwaren (findes på cd'en), er routeren klar til brug. Hvis du vil ændre de avancerede indstillinger, eller hvis softwaren ikke kører, skal du bruge routerens browserbaserede hjælpeprogram. Du kan få adgang til hjælpeprogrammet med en webbrowser på en computer, der er tilsluttet routeren. Se ”Sådan åbnes det browserbaserede hjælpeprogram” på side 4 for at få yderligere oplysninger om hjælpeprogrammet.

Linksys E-serien Avanceret konfiguration Avanceret konfiguration Sådan åbnes det browserbaserede hjælpeprogram Du skal åbne det browserbaserede hjælpeprogram for at få adgang til visse avancerede indstillinger. Sådan åbnes det browserbaserede hjælpeprogram:

(Routerindstillinger), klik på Advanced settings (Avancerede indstillinger), og klik derefter på OK.

2. Indtast brugernavn og adgangskode, og klik på OK. Hjælpeprogrammets

hovedmenu åbnes. Tip Hvis du konfigurerer din router uden Cisco Connect, er routerens standard brugernavn og adgangskode admin. Hvis du brugte Cisco Connect til at sætte routeren op, kan du se brugernavnet og adgangskoden ved at køre Cisco Connect og klikke på Router settings (Routerindstillinger). – eller – Åbn en webbrowser på en computer, der er tilsluttet dit netværk, og gå til Routeren beder dig om et brugernavn og en adgangskode.

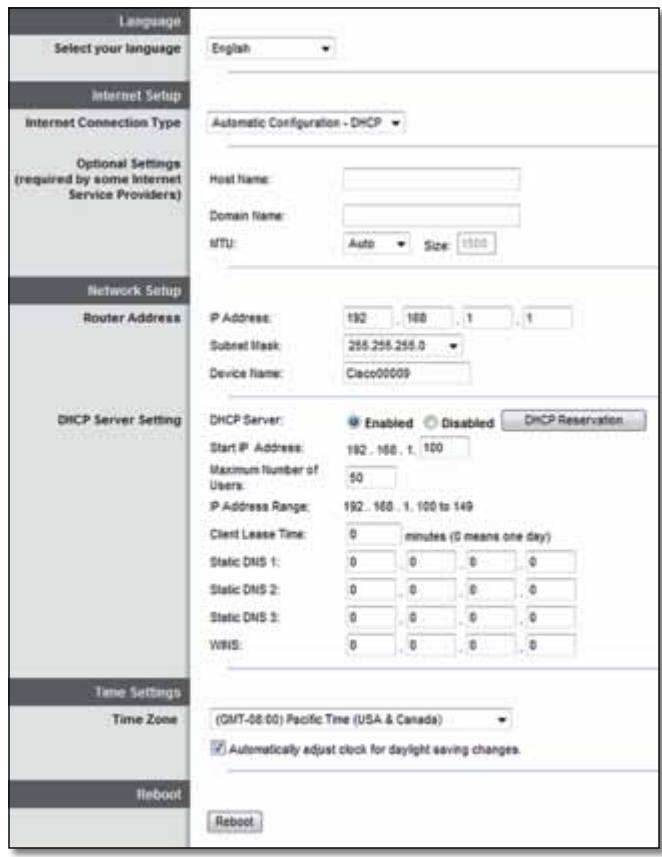

Linksys E-serien Setup (Opsætning) > Basic Setup (Basisopsætning) Det første skærmbillede, der vises, er Basic Setup (Basisopsætning). Her kan du ændre routerens generelle indstillinger. Avanceret konfiguration Language (Sprog) Select your language (Vælg dit sprog) Hvis du vil bruge et andet sprog, skal du vælge det i rullemenuen. Sproget i det browserbaserede hjælpeprogram ændres, fem sekunder efter du vælger et andet sprog. Internet Setup (Internetopsætning) Afsnittet Internet Setup (Internetopsætning) konfigurerer routeren til din internetforbindelse. De fleste af disse oplysninger kan fås fra din internetudbyder (ISP). Internet Connection Type (Internetforbindelsestype) Vælg den internetforbindelsestype, som din udbyder leverer, i rullemenuen. De tilgængelige typer er:

Linksys E-serien PPTP PPTP (Point-to-Point Tunneling Protocol) er en tjeneste, der generelt anvendes til forbindelser i Europa. Hvis din PPTP-forbindelse understøtter DHCP eller en dynamisk IP-adresse, skal du vælge Obtain an IP Address Automatically (Hent en IP-adresse automatisk). Vælg Specify an IP Address (Angiv en IP-adresse), og konfigurer indstillingerne nedenfor, hvis du skal bruge en fast IP-adresse til at oprette forbindelse til internettet. L2TP L2TP (Layer 2 Tunneling Protocol) er en tjeneste, der generelt anvendes til forbindelser i Israel. Avanceret konfiguration Trådløs > Trådløse basisindstillinger Basisindstillingerne for trådløst netværk indstilles på dette skærmbillede. Bemærk Når du har sat det/de trådløse netværk op, skal du konfigurere indstillingerne for trådløs sikkerhed. Trådløse indstillinger Telstra Cable Telstra Cable er en tjeneste, der generelt anvendes til forbindelser i Australien. Connect on Demand (Tilslut efter behov) eller Keep Alive (Oprethold) Med valgmulighederne Connect on Demand (Tilslut efter behov) og Keep Alive (Oprethold) kan du vælge, om routeren kun opretter forbindelse til internettet efter behov (praktisk, hvis din ISP opkræver betaling efter tilslutningstid), eller om routeren altid skal være tilsluttet. Vælg den ønskede valgmulighed. Network Mode (Netværkstilstand) Vælg de trådløse standarder, som netværket skal understøtte.

Mixed (Blandet) Hvis du har enheder med Trådløs-N (2,4 GHz), Trådløs-G og Trådløs-B i netværket, skal du beholde standardindstillingen Mixed (Blandet).

Wireless-B/G Only (Kun Trådløs-B/G) Hvis du både har enheder med Trådløs-B og Trådløs-G (2,4 GHz) i netværket, skal du vælge Wireless-B/G Only (Kun Trådløs-B/G).

Wireless-B Only (Kun Trådløs-B) Hvis du kun har Trådløs-B-enheder, skal du vælge Wireless-B Only (Kun Trådløs-B).

Wireless-G Only (Kun Trådløs-G) Hvis du kun har Trådløs-G-enheder, skal du vælge Wireless-G Only (Kun Trådløs-G).

Wireless-N Only (Kun Trådløs-N) Hvis du kun har Trådløs-N-enheder (2,4 GHz), skal du vælge Wireless-N Only (Kun Trådløs-N).

Disabled (Deaktiveret) Hvis du ikke har nogen enheder med Trådløs-B, Trådløs-G eller Trådløs-N (2,4 GHz) i netværket, skal du vælge Disabled (Deaktiveret).

Linksys E-serien Avanceret konfiguration Bemærk Hvis du har en Dual-band-router, kan du vælge Mixed (Blandet), Wireless-A Only (Kun Trådløs-A), Wireless-N Only (Kun Trådløs-N) eller Disabled (Deaktiveret) for 5 GHz-båndet. Hvis du er i tvivl om, hvilken tilstand du skal bruge, skal du beholde standardindstillingen, Mixed (Blandet). Network Name (SSID) (Netværksnavn (SSID)) SSID (Service Set Identifier) er netværksnavnet, der deles af alle enheder i et trådløst netværk. Der er forskel på store og små bogstaver, og det må ikke være længere end 32 tegn. Standardindstillingen er Cisco efterfulgt af de sidste 5 cifre i routerens serienummer, som står på routerens underside. Hvis du brugte opsætningssoftwaren til installationen, så er standardnavnet ændret til et navn, der er nemt at huske. Bemærk Hvis du gendanner routerens fabriksindstillinger (ved at trykke på nulstillingsknappen eller fra skærmbilledet Administration > Factory Defaults (Fabriksindstillinger)), bliver standardnavnet gendannet. Skift netværksnavnet tilbage til det oprindelige navn, ellers skal du genoprette forbindelsen fra alle enheder i det trådløse netværk til det nye netværksnavn. Channel Width (Kanalbredde) For optimal ydeevne i et netværk ved hjælp af enheder med Trådløs-B, Trådløs-G og Trådløs-N (2,4 GHz) skal du vælge Auto (Automatisk) (20 MHz eller 40 MHz). Hvis du ønsker en kanalbredde på 20 MHz, skal du beholde standardindstillingen, 20 MHz only (Kun 20 MHz). Channel (Kanal) Vælg kanalen i rullelisten for netværk med Trådløs-B, Trådløs-G og Trådløs-N (2,4 GHz). Hvis du er i tvivl om, hvilken kanal du skal vælge, skal du beholde standardindstillingen, Auto (Automatisk). SSID Broadcast (SSID-udsendelse) Når trådløse klienter søger efter trådløse netværk at oprette forbindelse til i området, registrerer de det SSID, der udsendes af routeren. Hvis du vil udsende routerens SSID, skal du beholde standardindstillingen, Enabled (Aktiveret). Hvis du ikke ønsker at udsende routerens SSID, skal du vælge Disabled (Deaktiveret).

Linksys E-serien Trådløs sikkerhed Trådløs sikkerhed Trådløs > Trådløs sikkerhed Funktionsindstillinger Indstillingerne for trådløs sikkerhed konfigurerer sikkerheden for dit/dine trådløse netværk. Routeren understøtter følgende trådløse sikkerhedsfunktioner: WPA2/ WPA Mixed Mode, WPA2 Personal, WPA Personal, WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise, WEP og RADIUS. (WPA står for Wi-Fi Protected Access. WEP står for Wireless Equivalent Privacy. RADIUS står for Remote Authentication Dial-In User Service.) WPA2/WPA Mixed Mode, WPA2 Personal, WPA Personal Noter Hvis du vælger WPA2/WPA Mixed Mode som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA2/WPA og det samme adgangsudtryk. Hvis du vælger WPA2 Personal som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA2 Personal og det samme adgangsudtryk. Personlige funktioner Sikkerhedsfunktion Styrke WPA2 Personal Stærkest WPA2/WPA Mixed Mode WPA2: Stærkest WPA: Stærk WPA Personal Stærk WEP Basis Kontorfunktioner Kontorfunktionerne er tilgængelige for netværk, der bruger RADIUS-server til validering. Kontorfunktionerne er stærkere end de personlige funktioner, fordi WPA2 og WPA leverer kryptering, mens RADIUS leverer validering. Sikkerhedsfunktion Styrke WPA2 Enterprise Stærkest WPA2/WPA Enterprise Mixed Mode WPA2: Stærkest WPA: Stærk WPA Enterprise Stærk RADIUS Basis Hvis du vælger WPA Personal som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA Personal og det samme adgangsudtryk. Passphrase (Adgangsudtryk) Indtast et adgangsudtryk på 8-63 tegn. Standardværdien er password. Hvis du brugte opsætningssoftwaren til installationen, er standardværdien ændret til et unikt adgangsudtryk, som du kan finde ved at køre Cisco Connect og klikke på Router settings (Routerindstillinger).

Linksys E-serien Trådløs sikkerhed WPA2/WPA Enterprise Mixed Mode, WPA2 Enterprise, WPA Enterprise Disse indstillinger bruges sammen med en RADIUS-server. (De bør kun bruges, når en RADIUS-server er forbundet til routeren.) Noter Hvis du vælger WPA2/WPA Enterprise Mixed Mode som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA2/WPA Enterprise og den samme delte nøgle. WEP WEP er en grundlæggende krypteringsmetode, der ikke er så sikker som WPA. Bemærk: Hvis du vælger WEP som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WEP og den samme krypteringsnøgle og delte nøgle. Hvis du vælger WPA2 Enterprise som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA2 Enterprise og den samme delte nøgle. Hvis du vælger WPA Enterprise som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge WPA Enterprise og den samme delte nøgle. Encryption (Kryptering) Vælg et WEP-krypteringsniveau, (40/64-bit 10 hex-cifre) eller 104/128-bit (26 hex-cifre). Standardværdien er 40/64-bit (10 hex-cifre). Passphrase (Adgangsudtryk) Indtast et adgangsudtryk for at generere WEP-nøgler automatisk. Klik derefter på Generate (Generer). RADIUS Server (RADIUS-server) Indtast IP-adressen til RADIUS-serveren. Key 1-4 (Tast 1-4) Hvis du ikke indtastede et adgangsudtryk, skal du indtaste WEP-nøglen/nøglerne manuelt. RADIUS Port (RADIUS-port) Standardværdien er 1812. TX Key (TX-nøgle) Vælg en TX (overfør)-standardnøgle at bruge. Standardværdien er 1. Indtast portnummeret til RADIUS-serveren. Shared Key (Delt nøgle) Indtast nøglen, der deles af routeren og serveren.

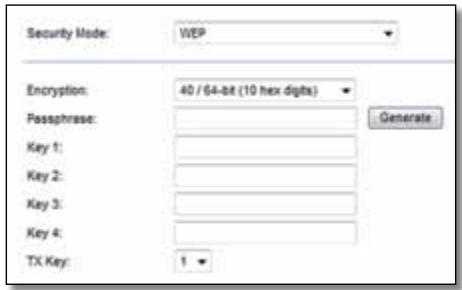

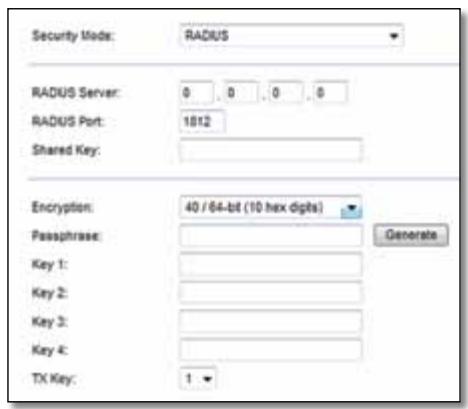

Linksys E-serien Trådløs sikkerhed RADIUS Disabled (Deaktiveret) Denne indstilling består af WEB brugt sammen med en RADIUS-server. (Den bør kun bruges, når en RADIUS-server er forbundet til routeren.) Hvis du vælger at deaktivere trådløs sikkerhed, bliver du informeret om, at trådløs sikkerhed er deaktiveret, første gang du forsøger at få adgang til internettet. Du får mulighed for at aktivere trådløs sikkerhed eller bekræfte, at du er klar over risikoen, men alligevel ønsker at fortsætte uden trådløs sikkerhed. Bemærk: Hvis du vælger RADIUS som sikkerhedstilstand, SKAL alle enheder i det trådløse netværk bruge RADIUS og den samme krypteringsnøgle og delte nøgle. RADIUS Server (RADIUS-server) Indtast IP-adressen til RADIUS-serveren. RADIUS Port (RADIUS-port) Standardværdien er 1812. Indtast portnummeret til RADIUS-serveren. Shared Key (Delt nøgle) Indtast nøglen, der deles af routeren og serveren. Encryption (Kryptering) Vælg et WEP-krypteringsniveau, (40/64-bit 10 hex-cifre) eller 104/128-bit (26 hex-cifre). Standardværdien er 40/64-bit (10 hex-cifre). Passphrase (Adgangsudtryk) Indtast et adgangsudtryk for at generere WEP-nøgler automatisk. Klik derefter på Generate (Generer). Key 1-4 (Tast 1-4) Hvis du ikke indtastede et adgangsudtryk, skal du indtaste WEP-nøglen/nøglerne manuelt. TX Key (TX-nøgle) Vælg en TX (overfør)-standardnøgle at bruge. Standardværdien er 1.

Linksys E-serien Fejlfinding Fejlfinding Dette kapitel kan hjælpe dig med at løse almindelige opsætningsproblemer og oprette forbindelse til internettet. Routerens cd indeholder Cisco Connect, routeropsætningssoftwaren, som gør det nemt at tilslutte netværksenheder, ændre routerindstillinger, kontrollere adgang for gæster, aktivere forældrekontrol og oprette forbindelse til internettet. Cisco Connect bliver også installeret på computeren under opsætningen. Hvis Cisco Connect bliver forhindret i at fuldføre opsætningen, hjælper dette kapitel dig med at finde frem til løsninger. Sådan køres Cisco Connect efter opsætningen Når du kører opsætnings-cd'en, bliver Cisco Connect automatisk installeret på computeren. Derefter kan du bruge Cisco Connect til at administrere netværket. Sådan starter du Cisco Connect på en Windows-computer:

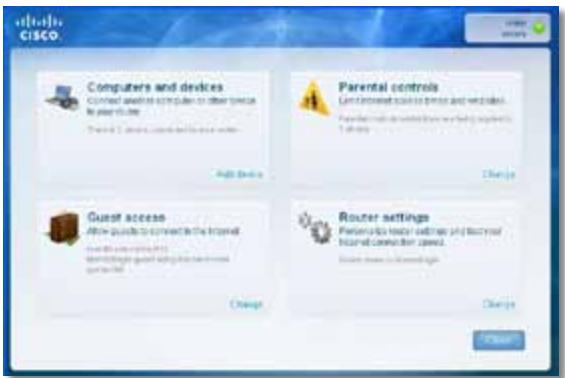

Du kan få mere hjælp fra vores prisvindende support på linksys.com/support. Cisco Connect hovedmenu åbnes.

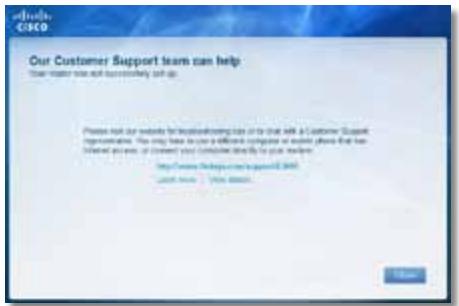

Linksys E-serien Fejlfinding Din router blev ikke opsat korrekt

Deaktiver midlertidigt computerens firewall (se instruktionen til sikkerhedssoftware for at få hjælp), og kør derefter Setup-programmet på routerens cd igen.

Hvis du har en anden computer, kan du bruge den til at køre Setupprogrammet på routerens cd igen. Get Windows XP Service Pack 3 (Hent Windows XP Service Pack 3)-meddelelse Hvis Cisco Connect ikke fuldførte opsætningen, kan du prøve følgende:

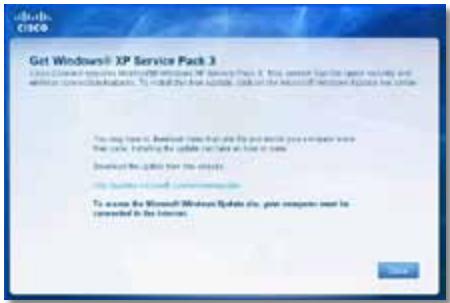

På Windows XP-computere er Service Pack 3 nødvendig, for at Cisco Connect skal fungere. Hvis meddelelsen "Get Windows Service Pack 3" (Hent Windows Service Pack 3) vises, når routeren sættes op for første gang, skal du følge disse fejlfindingstrin. Tryk på Reset (nulstil)-knappen på routeren med en papirclips eller nål, og hold den inde i 10-15 sekunder. Kør derefter Setup-programmet på routerens cd igen. Hvis den Service Pack, der er installeret i øjeblikket, er ældre end version 3, skal du downloade og installere Service Pack 3. TIP Du kan bruge det medfølgende Ethernet-kabel til at slutte computeren direkte til dit modem for midlertidigt at oprette forbindelse til internettet og downloade den nødvendige Service Pack. Sådan installerer du Service Pack 3:

1. Klik på linket i Cisco Connect-fejlmeddelelsen, eller opret forbindelse til

Microsoft Update-webstedet (update.microsoft.com/windowsupdate).

2. Følg vejledningen på webstedet, eller kontakt Microsoft, hvis du har brug for

yderligere hjælp. Routerens udseende kan variere

3. Når du har downloadet og installeret Service Pack 3, skal du køre Setupprogrammet på routerens cd.

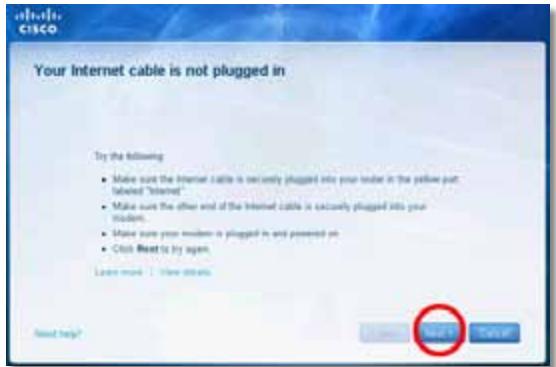

2. Sørg for, at modemmet er sluttet til strømmen og er tændt. Hvis der er en

tænd/sluk-knap på det, skal du kontrollere, at den er sat på indstillingen ON (tændt) eller l.

3. Hvis dit internet er en kabelforbindelse, skal du kontrollere, at

kabelmodemmets CABLE (kabel)-port er sluttet til koaksialkablet leveret af din ISP. Sådan retter du problemet:

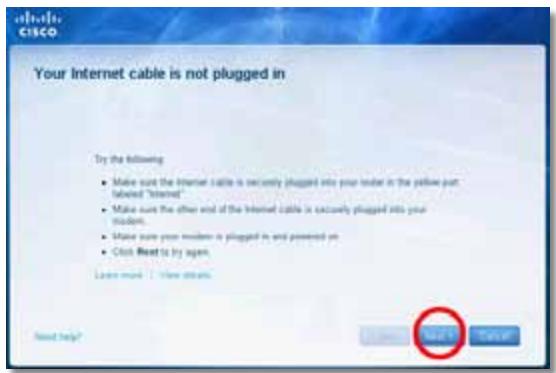

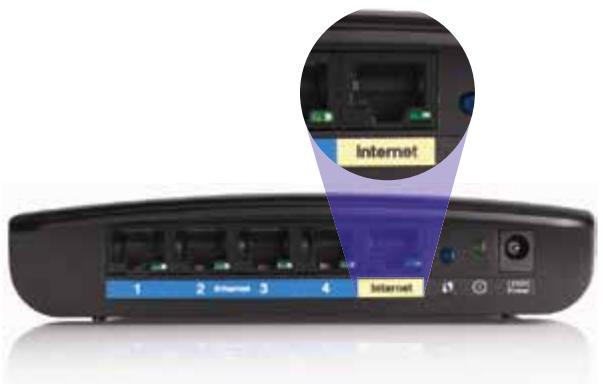

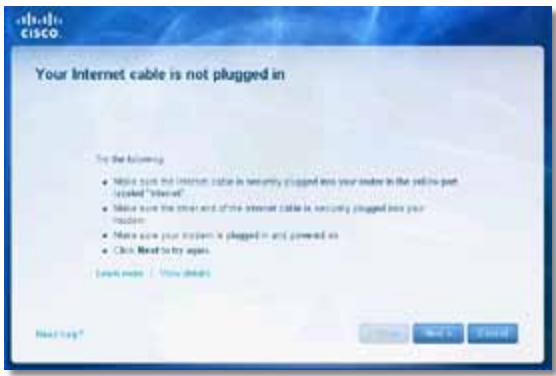

1. Sørg for, at der er sluttet et Ethernet- eller internetkabel (eller et kabel som

det, der fulgte med routeren) til den gule Internet-port bag på routeren og til den relevante port på dit modem. Denne port på modemmet er normalt mærket Ethernet, men kan også være mærket Internet eller WAN. Eller hvis dit internet er en DSL-forbindelse, skal du kontrollere, at DSLtelefonlinjen er sluttet til modemmets DSL-port.

4. Hvis computeren tidligere var sluttet til modemmet med et USB-kabel, skal

5. Vend tilbage til Cisco Connect-vinduet, og klik på Next (Næste) for at prøve

igen. Hvis vinduet allerede er lukket, skal du køre Setup-programmet på routerens cd igen. Routeren set bagfra

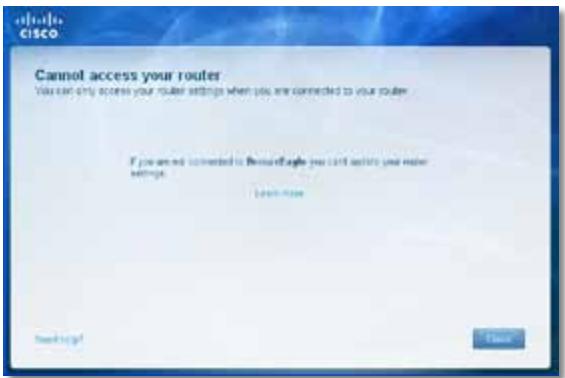

Linksys E-serien Cannot access your router (Kan ikke få adgang til routeren)-meddelelse Hvis du ikke kan få adgang til routeren, fordi computeren ikke har forbindelse til netværket, skal du følge disse fejlfindingstrin. Du skal have forbindelse til dit eget netværk for at få adgang til routeren. Hvis du i øjeblikket bruger en trådløs internetforbindelse, kan problemet være, at du ved en fejl har oprettet forbindelse til et andet trådløst netværk. Sådan retter du problemet på Windows-computere:

1. Højreklik på trådløs-ikonet i proceslinjens meddelelsesområde på Windowsskrivebordet.

3. Klik på dit eget netværks navn, og klik på Tilslut. I nedenstående eksempel

var computeren sluttet til et andet trådløst netværk med navnet JimsRouter. Navnet på Linksys E-serie-netværket i dette eksempel, BronzeEagle, vises som valgt.

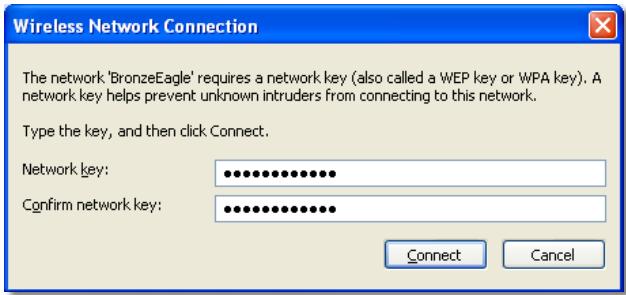

4. Hvis du bliver bedt om at indtaste en netværksnøgle, skal du indtaste din

adgangskode (sikkerhedsnøgle) i felterne Netværksnøgle og Bekræft netværksnøgle og derefter klikke på Tilslut.

2. Klik på Vis trådløse netværk, der er tilgængelige. Der vises en liste over

tilgængelige netværk. Computeren opretter forbindelse til netværket, og du bør nu kunne få adgang til routeren.

Linksys E-serien Sådan retter du problemet på Mac-computere:

1. Klik på AirPort-ikonet i menulinjen øverst på skærmen. Der vises en liste over

trådløse netværk. Cisco Connect har automatisk tildelt dit netværk et navn. I nedenstående eksempel var computeren sluttet til et andet trådløst netværk med navnet JimsRouter. Navnet på Linksys E-serie-netværket i dette eksempel, BronzeEagle, vises som valgt.

2. Klik på navnet på det trådløse netværk for din Linksys E-serie-router

(BronzeEagle i eksemplet).

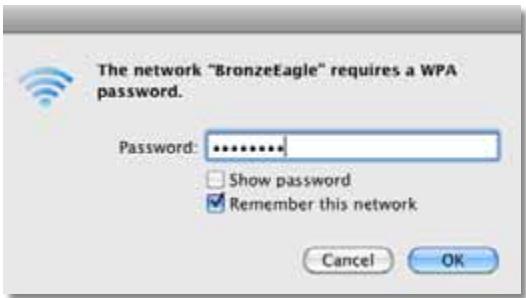

3. Indtast adgangskoden til det trådløse internet (sikkerhedsnøglen) i feltet

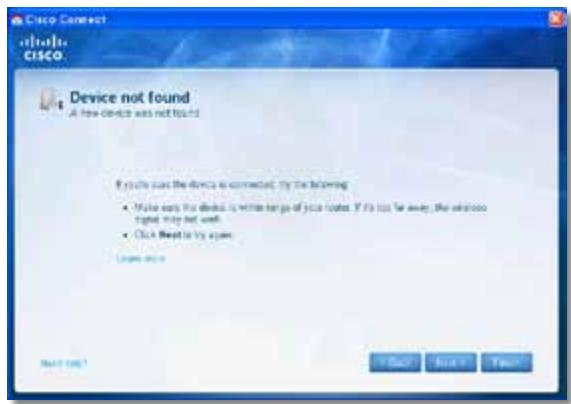

Adgangskode og klik derefter på OK. Fejlfinding Device not found (Enheden blev ikke fundet)meddelelse Hvis meddelelsen "Device not found" (Enheden blev ikke fundet) blev vist, da du prøvede at tilslutte en netværksenhed (f.eks. en iPhone, iPod eller smartphone), skal du følge disse fejlfindingstrin. TIP Flyt den trådløse enhed tættere på routeren for at få et stærkere signal under den første opsætning. Store afstande gør det vanskeligere for routeren at registrere enhederne. Sådan retter du problemet:

1. Kør Cisco Connect.

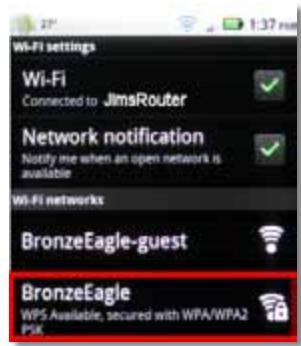

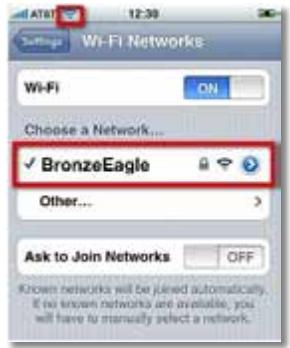

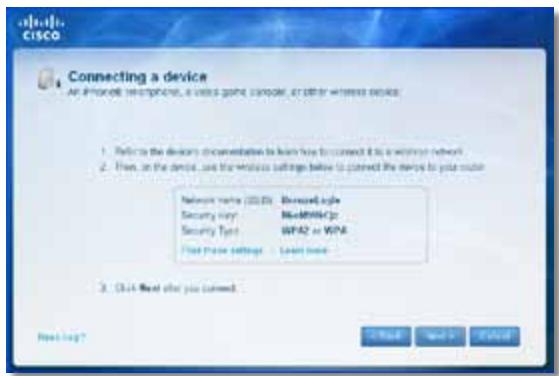

Fejlfinding Eksempel: Find Wi-Fi-menuen på din smartphone eller en anden trådløs enhed, og søg efter tilgængelige trådløse netværk. I dette eksempel, der bruger netværksoplysningerne fra Cisco Connect, der blev vist i forrige skærmbillede, skal du klikke på BronzeEagle.

4. Aktiver Wi-Fi-forbindelsen på den trådløse netværksenhed, og søg efter

navnet på dit trådløse netværk. Se i dokumentationen til enheden for at få hjælp. Bemærk Den trådløse enhed skal understøtte WPA/WPA2.

5. Vælg routerens netværksnavn på den trådløse enhed, og indtast

adgangskoden (sikkerhedsnøglen).

6. Klik på Next (Næste) i Cisco Connect.

7. Indtast adgangskoden (sikkerhedsnøglen) oplyst af Cisco Connect. I dette

eksempel er sikkerhedsnøglen B6eM9UkCjz. Bemærk Der er forskel på små og store bogstaver i adgangskoden. Sørg for at indtaste bogstaverne i det rette format.

8. Når den trådløse enhed er sluttet til dit trådløse netværk, skal du indtaste et

navn på enheden i Cisco Connect og klikke på Finish (Udført).

Linksys E900 Specifikationer Specifikationer Linksys E900 Miljø Mål 188,7 × 151,7 × 31,2 mm (7,43” × 5,97” × 1,23”) Enhedens vægt sV2: 202,0 g Strøm 12 V, 0,5 A Certificeringer FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Power (strøm)/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Driftstemp. 0 til 40°C Opbevaringstemp. -20 til 60°C Kabelforbindelsestype KAT 5e Luftfugtighed ved drift 10 til 80 %, ingen kondensering Overført effekt 802.11n (20 MHz): 15,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Modelnavn Linksys E900 Beskrivelse Trådløs-N-router Modelnummer E900 Standarder 802.11n, 802.11g, 802.11b, 802.3u Porte Power (strøm), Internet og Ethernet (1-4) Knapper Reset (nulstil), Wi-Fi Protected Setup™ LED’er 802.11n (40 MHz): 14,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5 dBm @ CH6, alle hastigheder 802.11b: 16,5 ± 1,5 dBm @ CH6, alle hastigheder Antenneforstærkning ≤2,0 dBi, ≤4,0 dBi (2 antenner) UPnP Understøttet Trådløs sikkerhed Wi-Fi Protected Access™ 2 (WPA2), WEP, trådløs MAC-filtrering Sikkerhedsnøglebit Op til 128-bit kryptering Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra access point'et, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold.

Linksys E1200 Specifikationer Linksys E1200 Miljø Mål 188,7 × 151,7 × 31,2 mm (7,43" × 5,97" × 1,23") Enhedens vægt V1: 252,7 g Strøm 12 V, 0,5 A Certificeringer FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2™, WMM®, Wi-Fi Protected Setup, Windows 7 Power (strøm)/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Driftstemp. 0 til 40°C Opbevaringstemp. -20 til 60°C Kabelforbindelsestype KAT 5e Luftfugtighed ved drift 10 til 80 %, ingen kondensering Overført effekt 802.11n (20 MHz): 15,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Modelnavn Linksys E1200 Beskrivelse Trådløs-N-router Modelnummer E1200 Standarder 802.11n, 802.11g, 802.11b, 802.3u Porte Power (strøm), Internet og Ethernet (1-4) Knapper Reset (nulstil), Wi-Fi Protected Setup™ LED'er 802.11n (40 MHz): 14,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 13,5 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 14,5 ± 1,5 dBm @ CH6, alle hastigheder 802.11b: 16,5 ± 1,5 dBm @ CH6, alle hastigheder Antenneforstærkning V1: ≤2,5 dBi, ≤4,0 dBi (2 antenner) V2: ≤2,0 dBi, ≤4,0 dBi (2 antenner) UPnP Understøttet Trådløs sikkerhed Wi-Fi Protected Access™ 2 (WPA2), WEP, trådløs MAC-filtrering Sikkerhedsnøglebit Op til 128-bit kryptering V2: 202,0 g Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra access point'et, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold.

Linksys E1500 Specifikationer Linksys E1500 Miljø Mål 188,7 × 151,7 × 31,2 mm (7,43" × 5,97" × 1,23") Enhedens vægt 254,1g Strøm 12 V, 0,5 A Certificeringer FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11b/g/n), WPA2, WMM, Wi-Fi Protected Setup, Windows 7 Power (strøm)/Wi-Fi Protected Setup, Internet, Ethernet (1-4) Driftstemp. 0 til 40°C Opbevaringstemp. -20 til 60°C Kabelforbindelsestype KAT 5e Luftfugtighed ved drift 10 til 80 %, ingen kondensering Overført effekt 802.11n (20 MHz): 17,0 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 16,0 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Modelnavn Linksys E1500 Beskrivelse Trådløs-N-router med SpeedBoost Modelnummer E1500 Standarder 802.11n, 802.11g, 802.11b, 802.3u Porte Power (strøm), Internet og Ethernet (1-4) Knapper Reset (nulstil), Wi-Fi Protected Setup LED'er 802.11n (40 MHz): 15,5 ± 1,5 dBm @ CH6, MCS 0~4, MCS 8~12 14,0 ± 1,5 dBm @ CH6, MCS 5~7, MCS 13~15 802.11g: 18,0 ± 1,5 dBm @ CH6, 6 Mbps 17,0 ± 1,5 dBm @ CH6, 54 Mbps 802.11b: 18,0 ± 1,5 dBm @ CH6, alle hastigheder Antenneforstærkning ≤3,0 dBi, ≤4,0 dBi, ≤4,5 dBi (3 antenner) UPnP Understøttet Trådløs sikkerhed Wi-Fi Protected Access 2 (WPA2), WEP, trådløs MAC-filtrering Sikkerhedsnøglebit Op til 128-bit kryptering Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra access point'et, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold.

Linksys E2500 Specifikationer Linksys E2500 Miljø Modelnavn Linksys E2500 Beskrivelse Avanceret Dual-Band N-router Modelnummer E2500 Standarder 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Antal antenner 4 i alt, 2 interne antenner for hver 2,4 GHz og 5 GHz radiobånd Aftagelig (j/n) Nej Modulering 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Modtagelsesfølsomhed (typisk) 2,4 GHz 802.11b: -87 dBm @ 11 Mbps 802.11g: -70 dBm @ 54 Mbps 802.11n 20 MHz: -70 dBm @ MCS15 802.11n 40 MHz: -66 dBm @ MCS15 5 GHz 802.11a: -70 dBm @ 54 Mbps 802.11n 20 MHz: -66 dBm @ MCS23 802.11n 40 MHz: -62 dBm @ MCS23 Antenneforstærkning i dBi 2,4 GHz: Antenne 1 (højre bag): ≤2,94 dBi Antenne 2 (front højre): ≤3,78 dBi Mål 225 x 35 x 180 mm (8,86" x 1,38" x 7,09") Enhedens vægt 452 g Strøm 12 V, 1 A Certificeringer FCC, IC, CE, Wi-Fi A/B/G/N Driftstemp. 0 til 40°C Opbevaringstemp. -20 til 60°C Luftfugtighed ved drift 10 til 80 % relativ luftfugtighed, ingen kondensering Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra access point'et, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold. 5 GHz: Antenne 1 (højre front): ≤5,86 dBi Antenne 2 (front venstre): ≤4,88 dBi UPnP Understøttet Sikkerhedsfunktioner

Sikkerhedsnøglebit Op til 128-bit kryptering

Sikkerhedsnøglebit Op til 128-bit kryptering Understøttede fillagersystemer FAT, NTFS og HFS+ Modelnavn Linksys E3200 Beskrivelse Højtydende Dual-Band N-router Modelnummer E3200 Standarder 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Mål 170 x 25 x 190 mm (6,69" x 0,98" x 7,48") Antal antenner 6 i alt, 3 interne antenner for hver 2,4 GHz og 5 GHz radiobånd Enhedens vægt 216 g Strøm 12 V, 2 A Aftagelig (j/n) Nej Certificeringer FCC, IC, CE, Wi-Fi A/B/G/N Switch-porthastighed 10/100/1000 Mbps Driftstemp. 0 til 40°C Porte Internet, Ethernet (1-4), USB, Power (strøm) Opbevaringstemp. -20 til 60°C Knapper Reset (nulstil), Wi-Fi Protected Setup Luftfugtighed ved drift LED'er Power (strøm), Ethernet (1-4) 10 til 80 % relativ luftfugtighed, ingen kondensering Modulering 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64-QAM Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Modtagelsesfølsomhed 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (typisk) 802.11g: -77 dBm @ 54 Mbps (typisk) 802.11n (20 MHz): -71 dBm @ MCS15 (typisk) 802.11n (40 MHz): -68 dBm @ MCS15 (typisk) 5 GHz 802.11a: -75 dBm @ 54 Mbps (typisk) 802.11n 20 MHz: -70 dBm @ MCS15 (typisk) 802.11n 40 MHz: -67 dBm @ MCS15 (typisk) Antenneforstærkning 2,4 GHz (dipol-antenner) Antenne 1 ≤ 3 dBi Antenne 2 ≤ 4 dBi Antenne 3 ≤ 4 dBi Miljø Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra access point'et, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold. 5 GHz (dipol-antenner) Antenne 1 ≤ 4,5 dBi Antenne 2 ≤ 4,5 dBi Antenne 3 ≤ 4,5 dBi UPnP Understøttet

Modelnummer E4200 Sikkerhedsnøglebit Op til 128-bit kryptering Standarder 802.11n, 802.11a, 802.11g, 802.11b, 802.3, 802.3u, 802.3ab Miljø Radiofrekvens 2,4 og 5 GHz Mål Switch-porthastighed 10/100/1000 Mbps (Gigabit Ethernet) 225 x 25 x 160 mm (8,86" x 0,98" x 6,30") Porte Power (strøm), USB, Internet, Ethernet (1-4) Enhedens vægt 360 g Knapper Reset (nulstil), Wi-Fi Protected Setup Strøm 12 V, 2 A LED'er Toppanel: Power (strøm) Bagpanel: Internet, Ethernet (1-4) Certificeringer FCC, IC, CE, Wi-Fi a/b/g/n, Windows 7, DLNA Antal antenner 6 i alt, 3 interne antenner for hver 2,4 GHz og 5 GHz radiobånd Driftstemp. 0 til 40°C Opbevaringstemp. -20 til 60°C Aftagelig (j/n) Nej Luftfugtighed ved drift Moduleringer 802.11b: CCK, QPSK, BPSK 802.11g: OFDM 802.11a: OFDM 802.11n: BPSK, QPSK, 16-QAM, 64‑QAM 10 til 80 % relativ luftfugtighed, ingen kondensering Modtagelsesfølsomhed 2,4 GHz 802.11b: -87 dBm @ 11 Mbps (typisk) 802.11g: -77 dBm @ 54 Mbps (typisk) 802.11n: 20 MHz: -70 dBm @ MCS15 (typisk) 802.11n: 40 MHz: -66 dBm @ MCS15 (typisk) 5 GHz 802.11a: -74 dBm @ 54 Mbps (typisk) 802.11n: 20 MHz: -67 dBm @ MCS23 (typisk) 802.11n: 40 MHz: -64 dBm @ MCS23 (typisk) Antenneforstærkning i dBi 2,4 GHz (3 interne PIFA-antenner) PIFA 1 ≤ 3,31 dBi (højre) PIFA 2 ≤ 3,45 dBi (front) PIFA 3 ≤ 1,96 dBi (venstre) 5 GHz (3 interne PIFA-antenner) PIFA 1 ≤ 3,71 dBi (højre) PIFA 2 ≤ 3,60 dBi (front) PIFA 3 ≤ 4,27 dBi (venstre) Luftfugtighed ved opbevaring 5 til 90 %, ingen kondensering Noter Se cd'en, der blev leveret sammen med routeren, eller gå til Linksys.com/support for at få oplysninger om lovgivning, garanti og sikkerhed. Specifikationerne kan ændres uden forudgående varsel. Maksimal ydeevne afledt fra IEEE Standard 802.11-specifikationer. Den faktiske ydeevne kan variere, bl.a. med hensyn til kapacitet for det trådløse netværk, datagennemløbshastighed, rækkevidde og dækning. Ydeevnen afhænger af mange faktorer, forhold og variabler, herunder afstanden fra adgangspunktet, mængden af netværkstrafik, bygningsmaterialer og -konstruktion, det anvendte operativsystem, sammensætningen af de anvendte trådløse produkter, interferens samt andre ugunstige forhold.

Besøg linksys.com/support for at få prisvindende teknisk support Cisco, Cisco-logoet og Linksys er varemærker eller registrerede varemærker tilhørende Cisco og/eller tilknyttede virksomheder i USA og andre lande. Der findes en liste over Ciscos varemærker på www.cisco.com/go/trademarks. Alle andre varemærker nævnt i dette dokument tilhører deres respektive ejere. © 2011 Cisco og/eller tilknyttede virksomheder. Alle rettigheder forbeholdes. 3425-01547 E-Serie Linksys E-Serie Inhalt Inhalt Produktübersicht Wireless-Sicherheit E900/E1200/E1500/E2500/E3200 . . . . . . . . . . . . . . . . . . . . 1 Rückseite Unterseite
