HASZNÁLATI ÚTMUTATÓ AIRN65CN MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Pneumatikus szegecselő
Modell	MSW-AIRN65CN
Maximális üzemi nyomás [bar]	8
Szögek hossza [mm]	32-65
Levegőfogyasztás [l/min]	185
Szögkapacitás [db]	200 - 350
Méretek (szélesség x mélység x magasság) [mm]	260 x 330 x 130
Súly [kg]	2,7

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Általános figyelmeztető szimbólum.

Használjon fülvédőt. A hangos zajnak való kitettség halláskárosodáshoz vezethet.

Viseljen védőszemüveget.

Használjon védőkesztyűt.

Viseljen lábvédőt.

FIGYELEM! Kézsérülés veszélye!

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások be nem tartása súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Pneumatikus szegecselő

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Ne érintse meg a készüléket vizes vagy nedves kézzel!
b) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
c) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.
d) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
e) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
f) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
g) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. (A figyelemelterelés a készülék feletti irányítás elvesztését eredményezheti).
h) Csak akkor csatlakoztassa és válassza le a nyomóvezetéket, ha a légszelep zárva van.
i) Ne irányítsa a nyomóvezetéket saját maga, illetve más emberek vagy állatok felé.
j) Ne szakítsa meg a sűrített levegő ellátását a nyomótömlók összenyomásával vagy meghajlításával.
k) A készülék indításakor fokozatosan növelje a készülék levegőellátását, hogy megbizonyosodjon a készülék megfelelő működéséről. Ha a készülék rendellenes működését észleli, azonnal válassza le a készüléket a sűrített levegőről, és forduljon a gyártó szervizpontjához.
I) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni óket.
m) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.
n) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
o) Tartsa távol a készüléket gyermekektől és háziállatoktól!
p) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.2. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is) vagy a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.

c) A készüléket csak olyan fizikailag alkalmas személyek kezelhetik, akik képesek a készülék kezelésére, megfelelően képzettek, ismerik ezt a kézikönyvet, és a munkavédelem keretein belül képzettek.
d) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
e) Használja a készülékkel való munkavégzéshez szükséges, az 1. szakaszban (Legenda) meghatározott egyéni védőfelszerelést.
A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.
f) A készülék véletlen bekapcsolásának elkerülése érdekében győződjön meg arról, hogy a kapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforrásra.
g) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
h) Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a hajat, ruhát és kesztyűt a mozgó alkatrészektől. A laza ruházat, ékszerek vagy hosszú haj beakadhat a mozgó alkatrészekbe.
i) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

2.3. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) Győződjön meg róla, hogy a nyomóvezeték ki van húzva, mielőtt bármilyen beállítást, tartozékcserét vagy bármilyen munkát végezne a készüléken. Egy ilyen megelőző intézkedés csökkenti a baleset kockázatát.
c) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
d) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
e) Tartsa a készüléket gyermekek elől elzárva.
f) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
g) A készülék működési épsegének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
h) Ne hagyja felügyelet nélkül a készüléket használat közben.
i) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
j) Azokon a helyeken, ahol nagy a mechanikai sérülés veszélye, a sűrített levegő csatlakozásokhoz erősített tömlőt használjon.
k) Minden használat előtt győződjön meg arról, hogy a fúvóka megfelelően van-e felszerelve a készülékbe, és hogy a tömlő megfelelően van-e csatlakoztatva és nem sérült-e meg.
I) A készülékbe vezetett levegőnek száraznak, tisztának és szennyeződésmentesnek kell lennie. A szennyeződés eltömítheti a vezetékeket, és a készülék és alkatrészei károsodásához vezethet.
m) Ne hordozza vagy akassza a készüléket a nyomóvezetéknél fogva.
n) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készüléket leválasztották a sürített levegő ellátásról.
o) Ha szivárgást észlel a készülékből vagy a tömlőkből, azonnal szakítsa meg a sűrített levegő ellátást, és szüntesse meg a hibát.
p) Ne lépje túl az ajánlott tápfeszültségi nyomást, mert ez károsíthatja a készüléket.
q) Ne takarja le a levegő be- és kimeneti nyílását.
r) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
s) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
t) Tartsa a készüléket tűz- és hőforrásoktól távol.
u) Csak sürített levegőt használjon a készülék ellátásához, más gázokat ne használjon.
v) Tilos a készülék kivezetését saját magára, más emberekre és állatokra irányítani.

w) Biztosítsa a munkaterületen tartózkodó személyeket a készülék működéséhez szükséges egyéní védőfelszereléssel, az 1. pontban meghatározottak szerint.
x) Ne tartsa a kezét a készülék kioldóján, amíg nincs használatban! Ellenőrizetlen indítás veszélye!
y) Mindig válassza le a készüléket a sürített levegő forrásáról; a készülék be- és kirakodásakor, illetve a munkaterület elhagyásakor.
z) Figyelem! A tár betöltésekor a ravasz elengedése erős ütést vált ki a munkafelületen. Legyen különösen óvatos.
aa) A készülék működtetése közben tartson biztonságos távolságot a munkaterület és a közelben lévő egyéb tárgyak között.
bb) Figyelem! Egy rögzítőelem elakadhat a készülék kivezetőnyílásában. Ne feledje, hogy az elakadás eltávolítása előtt válassza le a készüléket a sűrített levegő forrásáról. Ellenkező esetben a felhasználó súlyos sérüléseket szenvedhet!
cc) Naponta kenje be a sürített levegő beömlőnyilását.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati útmutató

A gépet a megfelelő méretű szögek beépítésére tervezték.

A termék kizárólag otthoni használatra készült.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

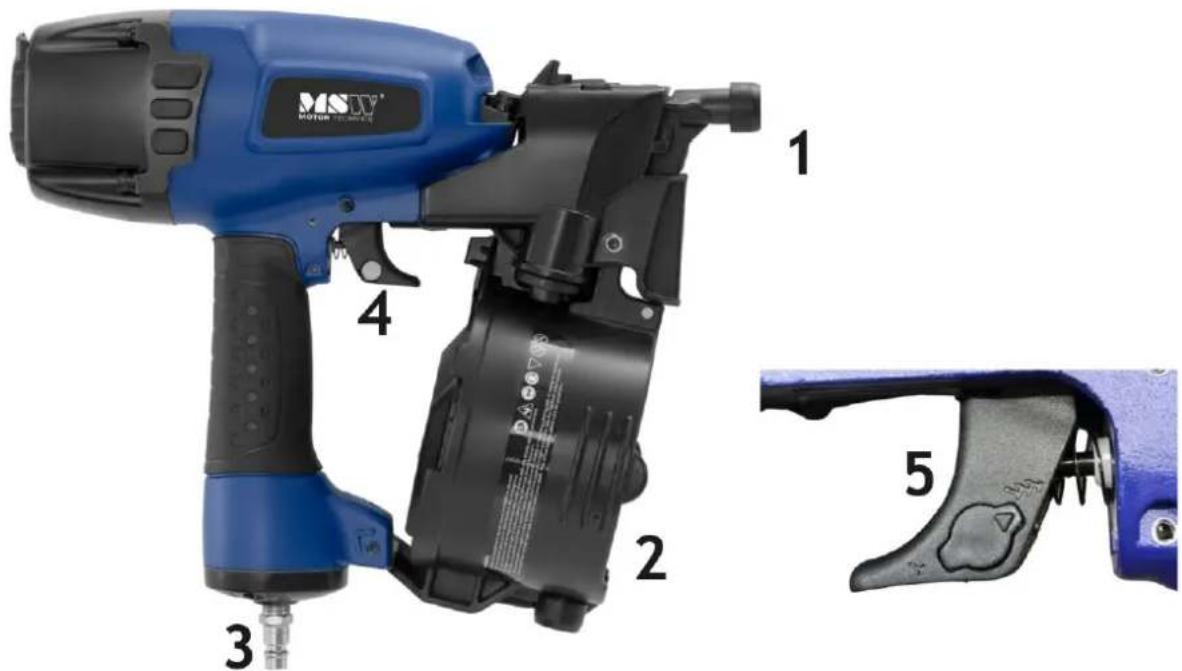

3.1. Eszköz leírása

MSW MOTOR TECHNOLOGY 1 2 3 4 5

1 - kimeneti csatlakozócsúcs

2 - Magazin

3 - Pneumatikus csatlakozás

4 - Trigger

5 - Kalapálás üzemmód szabályozó

3.2. Felkészülés a használatra

KÉSZÜLÉK HELYE

A környezeti hőmérséklet nem haladhatja meg a 45°C-ot, a relatív páratartalom pedig a 85%-ot. A készüléket csak jól szellőző helyiségben használja. Ne zárja el a készülék légkivezető nyílását. Tartsa a készüléket távol minden forró felülettől. A készüléket mindig egyenletes, stabil, tiszta, túzálló és száraz felületen, gyermekek és korlátozott szellemi és érzékszervi képességekkel rendelkező személyek számára elérhetetlen helyen kell használni. A sürített levegőellátást kikapcsoló szelepnek közvetlenül hozzáférhetőnek kell lennie a készülék használatának helyéről. Győződjön meg arról, hogy a készüléket ellátó levegő nyomása nem haladja meg az ajánlott tartományt.

3.3. A készülék összeszerelése

A készüléket sűrített levegővel hajtják - a készülék tápcsatlakozását fel kell szerelni egy levegő-előkészítő készlettel, azaz egy szárítóval, egy olajozóval (kenőberendezéssel) és egy nyomásszabályozóval:

a) Súrített levegő forrása

b) Levegőszabályozó

c) Légszárító

d) Zsírpisztoly

e) Súrített levegős tömlő

f) Pneumatikus gyorscsatlakozó

Mielőtt a készüléket a sürített levegős rendszerhez csatlakoztatná, nyomásmentesíteni kell. Ha a sürített levegős rendszerében nincs kenőberendezés, akkor a készülék minden egyes használata előtt csepegtessen 2 csepp pneumatikus berendezésolajat a levegőbeömlön keresztül.

3.4. Eszközhasználat

A KÉSZÜLÉK MÜKÖDÉSI ELVE

• Miután a fúvókát az elemre helyezte, és megnyomta a kioldó gombot, a készülék tüzet nyit és szöget visz fel az anyagra.
• A fúvóka újabb alkalmazása az anyaghoz és a ravasz ismételt megnyomása a köröm felhelyezését eredményezi, és így tovább.
• Kerülje, hogy a készülékkel éleken dolgozzon, szögeket más szögekre vagy túl kemény anyagokra verjen.
• Soha ne hordozza a készüléket úgy, hogy közben a ravaszt tartja.
• A készüléket mindig erősen fogja meg a fogantyúnál fogva - visszarúgás veszélye, ami az ilyen típusú készülékeknél normális.

FIGYELEM: a készüléken végzett bármilyen munka előtt, mint például a beállítás, a tár feltöltése stb. és soha ne irányítsa a konnektort önmaga, a járókelők vagy az állatok felé. Ez idő alatt ne nyomja meg a kioldót. A készüléket e munkálatok alatt le kell választani a levegőellátásról.

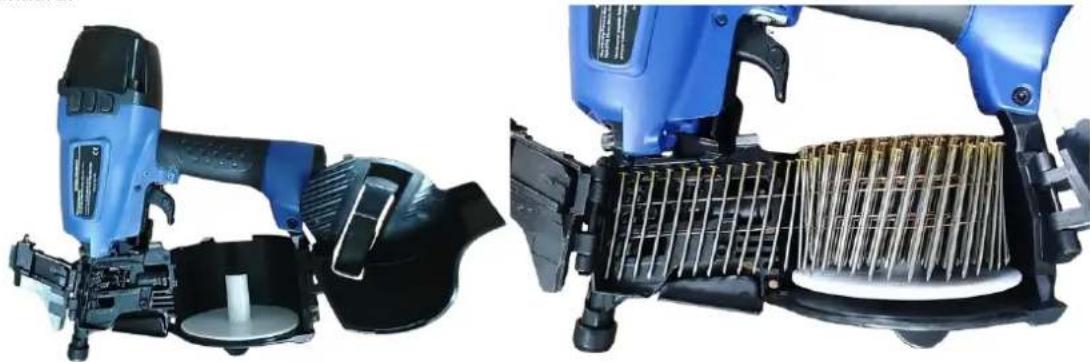

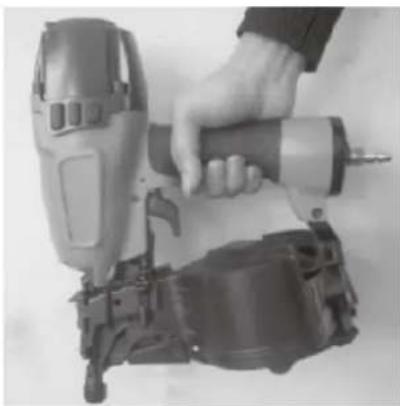

Szögek betöltése a tárba

Oldja ki a tárat a reteszelőkar mozgatásával. Töltse meg a tárat szögekkel.

Helyezze be a szögeket a tárba. Ezután zárja be a tárat a tár teljes felfelé nyomásával. A gép készen áll a munkára.

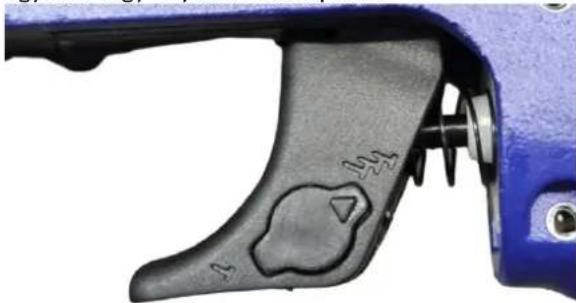

A kalapálási mód beállítása

A készülék házán, közvetlenül a ravasz mellett található karral állítsa be a szögek kalapálási módját, azaz egyszeri vagy folyamatos kalapálást:

Egyszög üzemmód (a kar az egyszög ikonra állítva) - a szögek egyenként történő beverésére szolgál. Hasznos olyan munkáknál, ahol gondosságra és pontosságra van szükség.

Többszörös üzemmód (három szög ikon) - sorozatos, folyamatos kalapáláshoz használatos.

3.5. Tisztítás és karbantartás

a) A tartozékok tisztítása, beállítása vagy cseréje előtt, valamint amikor a készülék nincs használatban, húzza ki a nyomott levegőellátás dugóját.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni. Csak szükség esetén törölje át a készüléket ilyen tisztítószerrel.

c) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

d) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

e) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

f) A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.

g) Rendszeresen ellenőrizze a készüléket, hogy a készülék jó állapotban van-e, a csavarok meg vannak-e húzva, és minden sérülés - minden művelet előtt.

h) A tisztításhoz puha rongyot vagy szivacsot kell használni.

i) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát) a tisztításhoz, mivel ezek károsíthatják a készülék anyagának felületét.
j) Mindennapi használat esetén minden használat előtt 2 csepp pneumatikus olajat kell a készülék légbeömlőnyílásába csepegtetni.
