BEDIENUNGSANLEITUNG AIRN65CN MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Druckluft Coilnagler
Modell	MSW-AIRN65CN
Max. Betriebsdruck [bar]	8
Länge der Nägel [mm]	32-65
Luftverbrauch [l/min]	185
Kapazität der Nägel [Stück]	200 - 350
Abmessungen (Breite x Tiefe x Höhe) [mm]	260 x 330 x 130
Gewicht [kg]	2,7

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

Legende

Das Produkt entspricht den einschlägigen Sicherheitsnormen.

Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.

WARNUNG! oder VORSICHT! oder HINWEIS! Allgemeines Warnzeichen.

Tragen Sie einen Gehörschutz. Die Exposition gegenüber lautem Lärm kann zu Gehörverlust führen.

Schutzbrille tragen.

Es sind Schutzhandschuhe zu tragen.

Tragen Sie Fußschutz.

ACHTUNG! Gefahr von Handverletzungen!

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG!

Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu schweren Verletzungen oder sogar zum Tod führen.

Die in den Warnhinweisen und Anleitungen verwendeten Begriffe "Gerät" oder "Produkt" beziehen sich auf: Druckluft Coilnagler

2.1. Sicherheit am Arbeitsplatz

a) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
b) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
c) Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
d) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und melden Sie es unverzüglich einer Aufsichtsperson.
e) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst des Herstellers.
f) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Versuchen Sie keine eigenständigen Reparaturen!
g) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. (Eine Ablenkung kann zum Verlust der Kontrolle über das Gerät führen).
h) Verbinden und trennen Sie die Druckleitung nur bei geschlossenem Luftventil.
i) Richten Sie die Druckleitung nicht auf sich selbst oder auf andere Menschen oder Tiere.
j) Unterbrechen Sie die Druckluftzufuhr nicht durch Quetschen oder Knicken von Druckschläuchen.
k) Erhöhen Sie beim Starten des Geräts schrittweise die Luftzufuhr zum Gerät, um sicherzustellen, dass es ordnungsgemäß funktioniert. Wenn Sie einen abnormalen Betrieb des Geräts feststellen, trennen Sie es sofort von der Druckluft und wenden Sie sich an die Servicestelle des Herstellers.
I) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind, müssen sie ersetzt werden.
m) Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Wird dieses Gerät an einen Dritten weitergegeben, muss die Bedienungsanleitung mitgegeben werden.
n) Bewahren Sie Verpackungselemente und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
o) Halten Sie das Gerät von Kindern und Tieren fern.
p) Wenn dieses Gerät zusammen mit einem anderen Gerät verwendet wird, sind auch die übrigen Gebrauchsanweisungen zu befolgen.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.2. Eigenschutz

a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit, das Gerät zu bedienen, erheblich beeinträchtigen können.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen oder sensorischen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder

mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

c) Das Gerät darf nur von körperlich fitten Personen gehandhabt werden, die dazu in der Lage sind, entsprechend geschult, mit dieser Anleitung vertraut und im Rahmen des Arbeitsschutzes ausgebildet sind.
d) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
e) Verwenden Sie die für die Arbeit mit dem Gerät erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 (Legende) angegeben.

Die Verwendung der richtigen und zugelassenen persönlichen Schutzausrüstung verringert das Verletzungsrisiko.

f) Um ein versehentliches Einschalten des Geräts zu vermeiden, vergewissern Sie sich, dass der Schalter in der Position OFF steht, bevor Sie das Gerät an eine Stromquelle anschließen.
g) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
h) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
i) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig ausgewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Vergewissern Sie sich, dass die Druckleitung abgeklemmt ist, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder andere Arbeiten am Gerät vornehmen. Eine solche Präventivmaßnahme verringert das Unfallrisiko.
c) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die mit dem Gerät nicht vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
d) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.
e) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
f) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.
g) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
h) Lassen Sie das Gerät nicht unbeaufsichtigt, während es in Betrieb ist.
i) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
j) Verwenden Sie an Orten, an denen ein hohes Risiko mechanischer Beschädigungen besteht, einen verstärkten Schlauch für Druckluftanschlüsse.
k) Vergewissern Sie sich vor jedem Gebrauch, dass die Düse korrekt im Gerät installiert ist und dass der Schlauch richtig befestigt und unbeschädigt ist.
I) Die dem Gerät zugeführte Luft sollte trocken, sauber und frei von Verunreinigungen sein. Verunreinigungen können die Leitungen verstopfen und zu Schäden am Gerät und seinen Komponenten führen.
m) Tragen oder hängen Sie das Gerät nicht an der Druckleitung.
n) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist von der Druckluftzufuhr abgetrennt.
o) Wenn Sie ein Leck am Gerät oder an den Schläuchen feststellen, unterbrechen Sie sofort die Druckluftzufuhr und beheben Sie die Mängel.

p) Überschreiten Sie nicht den empfohlenen Versorgungsdruck, da dies das Gerät beschädigen kann.
q) Decken Sie den Luftein- und -auslass nicht ab.
r) Das Gerät ist kein Spielzeug. Reinigungs- und Wartungsarbeiten dürfen von Kindern nicht ohne Aufsicht durch eine erwachsene Person durchgeführt werden.
s) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder Konstruktion zu verändern.
t) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
u) Versorgen Sie das Gerät nur mit Druckluft, verwenden Sie keine anderen Gase.
v) Es ist verboten, den Auslass des Geräts auf sich selbst, andere Personen und Tiere zu richten.
w) Stellen Sie umstehenden Personen im Arbeitsbereich die für den Betrieb des Geräts erforderliche persönliche Schutzausrüstung zur Verfügung, wie in Abschnitt 1 beschrieben.
x) Lassen Sie die Hände nicht am Auslöser des Geräts, wenn es nicht benutzt wird! Gefahr der unkontrollierten Inbetriebnahme!
y) Trennen Sie das Gerät immer von der Druckluftquelle, wenn Sie das Gerät be- und entladen oder den Arbeitsbereich verlassen.
z) Achtung! Das Loslassen des Abzugs, wenn das Magazin geladen ist, erzeugt einen starken Schlag auf die Arbeitsfläche. Seien Sie besonders vorsichtig.
aa) Halten Sie einen Sicherheitsabstand zwischen dem Arbeitsbereich und anderen Gegenständen, die sich in der Nähe befinden können, während Sie das Gerät bedienen.
bb) Achtung! Ein Befestigungselement kann sich im Auslass des Geräts verklemmen. Denken Sie daran, das Gerät von der Druckluftquelle zu trennen, bevor Sie den Stau entfernen. Andernfalls kann der Benutzer schwere Verletzungen erleiden!
cc) Schmieren Sie den Drucklufteinlass täglich.

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Die Maschine ist für den Einbau von Nägeln der entsprechenden Größe ausgelegt.

Das Produkt ist nur für den Heimgebrauch bestimmt.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

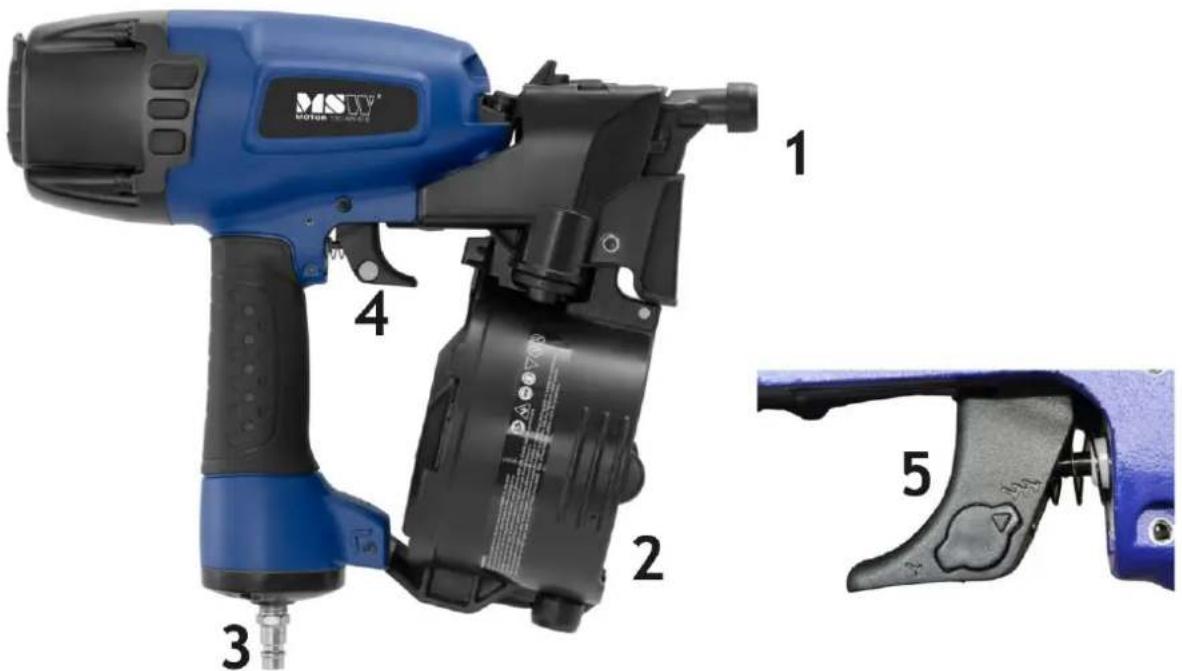

3.1. Beschreibung des Geräts

MSW MOTOR T-CAEAE2 1 4 2 3 5

1 - Auslaufspitze
2 - Zeitschrift
3 - Pneumatischer Anschluss
4 - Auslöser
5 - Hammering-Modus-Regler

3.2. Vorbereitung für den Einsatz

GERÄTESTANDORT

Die Umgebungstemperatur darf 45°C und die relative Luftfeuchtigkeit 85% nicht übersteigen. Verwenden Sie das Gerät nur in gut belüfteten Bereichen. Der Luftauslass des Geräts darf nicht blockiert werden. Halten Sie das Gerät von allen heißen Oberflächen fern. Das Gerät sollte immer auf einem ebenen, stabilen, sauberen, feuerfesten und trockenen Untergrund und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen und sensorischen Fähigkeiten verwendet werden. Das Ventil, das die Druckluftzufuhr unterbricht, sollte von dem Bereich, in dem das Gerät benutzt wird, unmittelbar zugänglich sein. Vergewissern Sie sich, dass der Druck der Luft, mit der das Gerät versorgt wird, den empfohlenen Bereich nicht überschreitet.

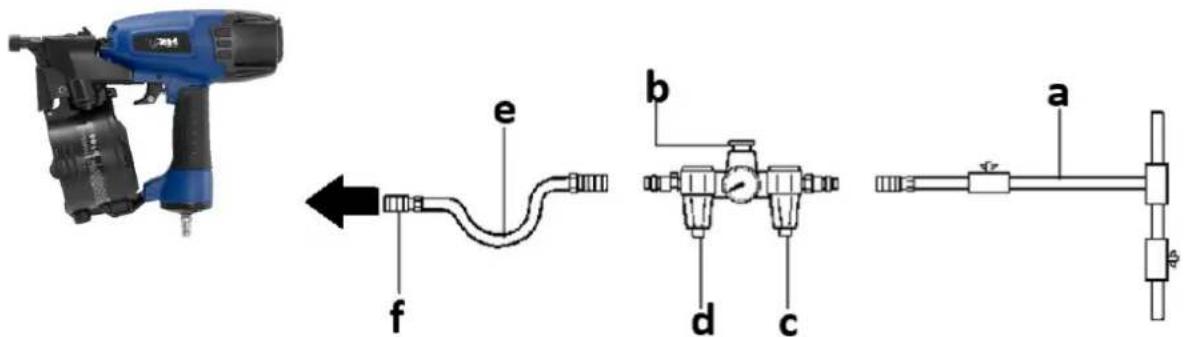

3.3. Zusammenbau des Geräts

Das Gerät wird mit Druckluft betrieben - der Versorgungsanschluss des Geräts sollte mit einem Luftaufbereitungssatz, d.h. einem Trockner, einem Öler (Öler) und einem Druckregler ausgestattet sein:

e) Pressluftschlauch

f) Pneumatische Schnellkupplung

Vor dem Anschluss an das Druckluftsystem sollte das Gerät drucklos gemacht werden. Wenn Sie keinen Öler in Ihrem Druckluftsystem haben, sollten Sie vor jedem Gebrauch des Geräts 2 Tropfen Pneumatiköl in den Lufteinlass träufeln.

3.4. Verwendung des Geräts

FUNKTIONSPRINZIP DES GERÄTS

• Nachdem die Düse auf das Element aufgesetzt und der Auslöser gedrückt wurde, feuert das Gerät und bringt einen Nagel auf das Material auf.
• Durch erneutes Aufsetzen der Düse auf das Material und erneutes Drücken des Abzugshebels wird der Nagel aufgebracht und so weiter.
• Vermeiden Sie es, mit dem Gerät an Kanten zu arbeiten, Nägel auf andere Nägel zu schlagen oder auf zu harten Materialien zu arbeiten.
• Tragen Sie das Gerät niemals, während Sie den Auslöser gedrückt halten.
• Halten Sie das Gerät immer am Griff fest - Rückschlaggefahr, die bei diesem Gerätetyp normal ist. ACHTUNG: Vor allen Arbeiten am Gerät, wie z.B. Einstellen, Auffüllen des Magazins, etc. und niemals den Auslass auf sich selbst, Unbeteiligte oder Tiere richten. Drücken Sie den Auslöser während dieser Zeit nicht. Das Gerät sollte während dieser Arbeiten von der Luftzufuhr getrennt werden.

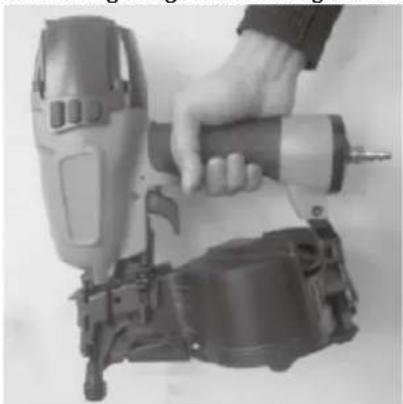

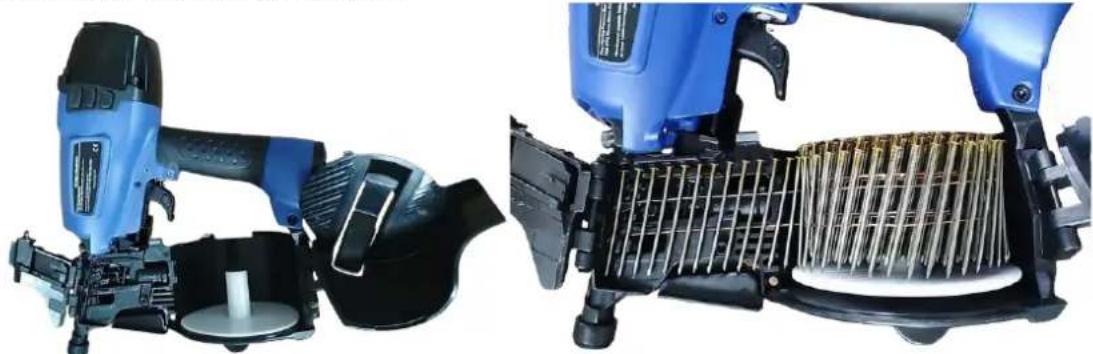

Laden der Nägel in das Magazin

Lösen Sie das Magazin, indem Sie den Verriegelungshebel bewegen. Laden Sie das Magazin mit Nägeln.

Setzen Sie die Nägel in das Magazin ein. Schließen Sie dann das Magazin, indem Sie es ganz nach oben schieben. Die Maschine ist einsatzbereit.

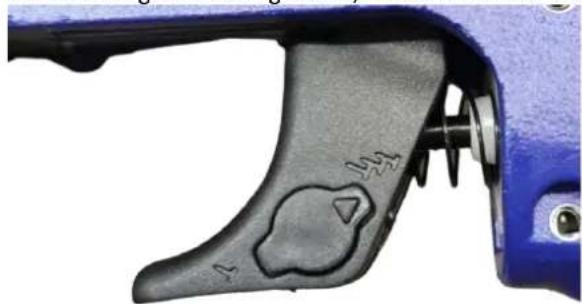

Einstellung des Schlagmodus

Mit dem Hebel, der sich auf dem Gehäuse des Geräts direkt neben dem Abzug befindet, stellen Sie die Art des Einschlagens von Nägeln ein, d.h. einzeln oder kontinuierlich:

Einzelmodus (Hebel auf das Symbol für einen einzelnen Nagel gestellt) - wird verwendet, um einen Nagel nach dem anderen einzuschlagen. Nützlich bei Arbeiten, die Sorgfalt und Genauigkeit erfordern.

Mehrfachmodus (Symbol mit drei Nägeln) - er wird für serielles, kontinuierliches Hämmern verwendet.

3.5. Reinigung und Wartung

a) Ziehen Sie vor dem Reinigen, Einstellen oder Auswechseln von Zubehörteilen sowie bei Nichtgebrauch des Geräts den Stecker der Druckluftzufuhr.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel. Wischen Sie das Gerät nur bei Bedarf mit einem solchen Reiniger ab.
c) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
d) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
e) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
f) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
g) Überprüfen Sie das Gerät regelmäßig, um sicherzustellen, dass es in einwandfreiem Zustand ist, dass die Schrauben fest angezogen sind und dass es keine Beschädigungen gibt - vor jedem Einsatz.
h) Für die Reinigung muss ein weiches Tuch verwendet werden.
i) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. Drahtbürste oder Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.
j) Bei täglichem Gebrauch geben Sie vor jedem Einsatz 2 Tropfen Pneumatiköl auf den Lufteinlass des Geräts.

DIE ENTSORGUNG VON ALTGERÄTEN:

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

5 - Regulator for hammerfunktion

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
