BRUKSANVISNING AIRN65CN MSW

OBS! Fare for håndskader!

Maskinen er designet til at montere søm i den rette størrelse.

3.5. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Pneumatisk spikerpistol
Modell	MSW-AIRN65CN
Maks arbeidstrykk [bar]	8
Spikerlengde [mm]	32-65
Luftforbruk [l/min]	185
Spikerkapasitet [stk]	200 - 350
Mål [bredde x dybde x høyde; mm].	260 x 330 x 130
Vekt [kg]	2.7

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

ADVARSEL! eller FORSIKTIG! eller HUSK! Generelt advarselsskilt.

Bruk hørselsvern. Eksponering for kraftig støy kan føre til hørselstap.

Bruk vernebriller.

Bruk vernehansker.

Bruk fotbeskyttelse.

OBS! Fare for håndskader!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Pneumatisk spikerpistol

2.1. Sikkerhet på arbeidsplassen

a) Ikke ta på enheten med väte eller fuktige hender.
b) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
c) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
d) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
e) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
f) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten).
h) Trykkledningen må bare kobles til og fra när luftventilen er stengt.
i) Ikke rett trykkledningen mot deg selv eller mot andre mennesker eller dyr.
j) Ikke avbryt tilførselen av trykkluft ved å knuse eller bøve trykkslangene.
k) Når du starter enheten, må du øke lufttilførselen til enheten gradvis for å sikre at den fungerer som den skal. Hvis du oppdager unormal drift av enheten, må du umiddelbart koble den fra trykkluften og kontakte produsentens servicepunkt.
I) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
m) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
n) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgiengelig for barn.
o) Hold enheten borte fra barn og dyr.
p) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.2. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
c) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.
d) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.

e) Bruk personlig verneutstyr som nødvendig for arbeid med enheten, spesifisert i avsnitt 1 (Forklaring). Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
f) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
g) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
h) Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
i) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.

2.3. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Sørg for at trykkledningen er frakoblet før du foretar justeringer, bytter tilbehør eller utfører annet arbeid på apparatet. Et slikt forebyggende tiltak reduserer risikoen for ulykker.
c) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
d) Hold enheten i perfekt teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
e) Oppbevar enheten utilgjengelig for barn.
f) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
g) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
h) Ikke la apparatet være uten tilsyn når det er i bruk.
i) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
j) Bruk en forsterket slange til trykklufttilkoblinger på steder der det er stor risiko for mekaniske skader.
k) Før hver bruk må du kontrollere at munnstykket er riktig montert i apparatet og at slangen er riktig festet og uskadet.
I) Luften som tilføres enheten skal være tørr, ren og fri for forurensning. Forurensning kan tette ledningene og føre til skade på enheten og dens komponenter.
m) Apparatet må ikke bæres eller henges i trykkledningen.
n) Berør ikke bevegelige deler eller tilbehør med mindre enheten er koblet fra trykkluftforsyningen.
o) Hvis du oppdager en lekkasje fra apparatet eller slangene, må du umiddelbart koble fra trykklufttilførselen og utbedre feilen.
p) Ikke overskrid det anbefalte forsyningstrykket, da dette kan skade enheten.
q) Ikke dekk til luftinntaket og -utløpet.
r) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
s) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
t) Hold produktet borte fra ild og varmekilder.
u) Bruk kun trykkluft for å forsyne enheten, ikke bruk andre gasser.
v) Det er forbudt å rette uttaket til enheten mot deg selv, andre mennesker og dyr.
w) Gi tilstedeværende i arbeidsområdet personlig verneutstyr som kreves for driften av enheten, som spesifisert i avsnitt 1.
x) Ikke hold hendene på avtrekkeren til enheten mens den ikke er i bruk! Fare for ukontrollert oppstart!
y) Koble alltid enheten fra kilden til trykkluft; laste og losse enheten eller forlate arbeidsområdet.
z) Merk følgende! Å slippe avtrekkeren när magasinet er lastet genererer en sterk innvirkning på arbeidsflaten. Vær spesielt forsiktig.
aa) Hold sikker avstand mellom arbeidsområdet og andre gjenstander som kan være i nærheten mens du bruker enheten.
bb) Merk følgende! Et festeelement kan sette seg fast i enhetens uttak. Husk å koble enheten fra kilden til trykkluft før du fjerner fastkjørtheten. Ellers kan en bruker få alvorlige skader!
cc) Smør trykkluftinntaket daglig.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Maskinen er designet for å installere spiker av passende størrelse.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

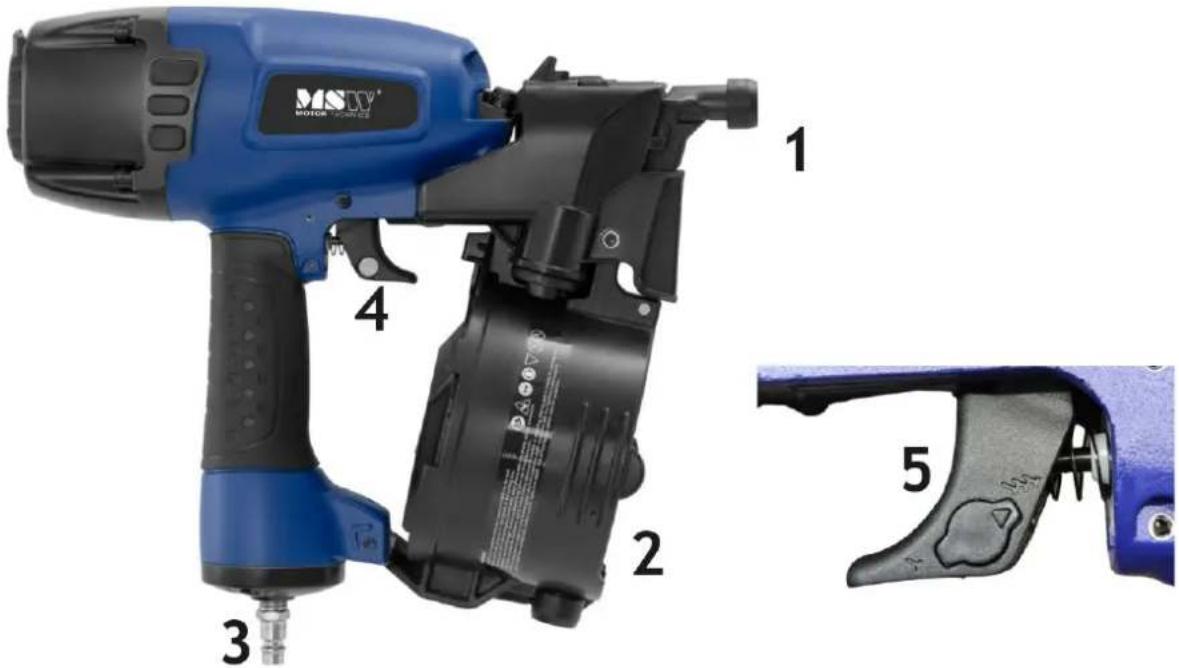

3.1. Beskrivelse av enheten

MSW MOTOR 1 2 3 4 5

1 - Uttaksspiss

2 - Magasin

3 – Pneumatisk tilkobling

4 - Utløser

5 - Hammermodusregulator

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke overstige 45 °C og den relative luftfuktigheten bør ikke overstige 85 %. Bruk bare apparatet i godt ventilerte områder. Ikke blokker luftutløpet til enheten. Hold enheten borte fra varme overflater. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Ventilen som kobler ut trykklufttilførselen skal være umiddelbart tilgjengelig fra området der enheten brukes. Forsikre deg om at lufttrykket som tilføres enheten ikke overskrider det anbefalte området.

3.3. Montering av enheten

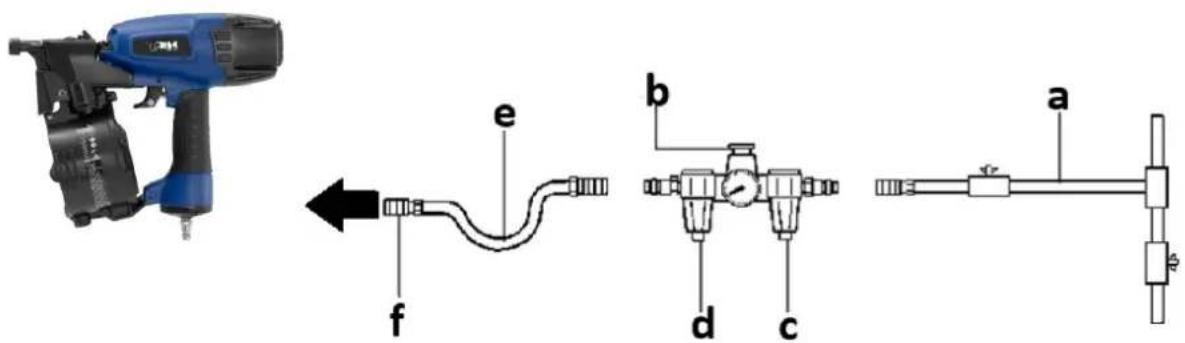

Enheten drives av trykkluft - tilførselstilkoblingen til enheten skal være utstyrt med et luftforberedelsessett, dvs. en tørketrommel, en oljer (smøreapparat) og en trykkregulator:

Før apparatet kobles til trykkluftsystemet, bør det være trykkavlastet. Hvis du ikke har smøreapparat i trykkluftsystemet, bør du dryppe 2 dråper pneumatisk utstyrsolje gjennom luftinntaket før hver bruk av enheten.

3.4. Bruk av enheten

DRIFTSPRINSIPP

• Etter å ha plassert dysen på elementet og trykket på avtrekkeren, vil enheten skyte og påføre en spiker på materialet.
• En annen påføring av dysen på materialet og å trykke på avtrekkeren en gang til vil påføre spikeren, og så videre.
• Unngå å jobbe med enheten på kanter, slå spiker på andre spiker eller på materialer som er for harde.
• Bær aldri enheten mens du holder avtrekkeren.
• Hold alltid enheten godt i håndtaket - fare for tilbakeslag, som er normalt med denne typen enheter. OBS: før noe arbeid på apparatet, for eksempel justering, fylling av magasinet osv. og aldri peke uttaket mot deg selv, tilskuere eller dyr. Ikke trykk på avtrekkeren i løpet av denne tiden. Apparatet bør kobles fra lufttilførselen under disse arbeidene.

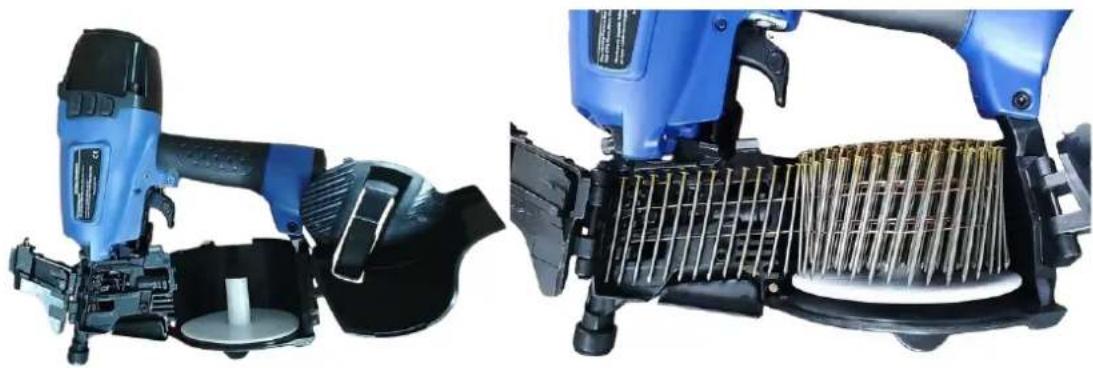

Legger spiker i magasinet

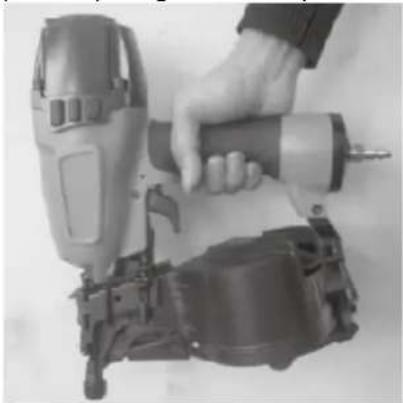

Frigjør magasinet ved å flytte läsespaken. Fyll magasinet med spiker.

Sett spikrene inn i magasinet. Lukk deretter magasinet ved å skyve det helt oppover. Maskinen er klar til arbeid.

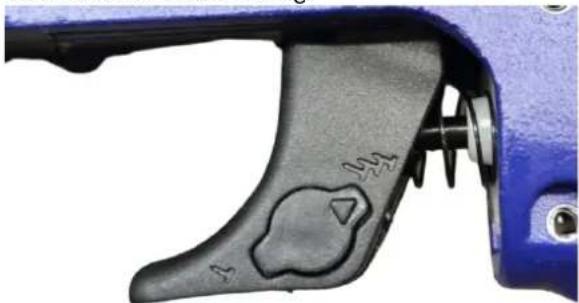

Med spaken plassert på huset til enheten rett ved siden av avtrekkeren, juster hammermodusen til spiker, dvs. enkelt eller kontinuerlig:

Multippelmodus (ikon med tre spiker) - den brukes til seriell, kontinuerlig hamring.

3.5. Rengjøring og vedlikehold

a) Før rengjøring, justering eller utskifting av tilbehør, og når enheten ikke er i bruk, trekk ut trykkluftpluggen.
b) • Rengjør overflatene bare med midler som ikke inneholder etsende stoffer. Tørk av enheten med et slikt rengjøringsmiddel bare om nødvendig.
c) • Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.
d) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.
e) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.
f) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.
g) Utfør regelmessige inspeksjoner av enheten for å sikre at den er i god stand, at skruene er strammet og eventuelle skader - før hver operasjon.
h) Bruk en myk klut til rengjøring.
i) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
j) For daglig bruk, påfør 2 dråper pneumatisk olje på luftinntaket på enheten før hver operasjon.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
