MODE D'EMPLOI AIRN65CN MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.
Caractéristiques techniques
| Description du paramètre | Valeur du paramètre |
| Nom de produit | Cloueur pneumatique |
| Modèle | MSW-AIRN65CN |
| Pression de service maximale [bar] | 8 |
| Longueur des clous [mm] | 32-65 |
| Consommation d'air [l/min] | 185 |
| Capacité des clous [pcs] | 200 - 350 |
| Dimensions (largeur x profondeur x hauteur) [mm] | 260x330x130 |
| Poids [kg] | 2,7 |
1. Description générale
Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.
N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION.
Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit.
Légende
Le produit répond aux normes de sécurité en vigueur.
Lisez les instructions avant utilisation.
AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Icône d'avertissement générale.
Utilisez une protection auditive. L'exposition à un bruit intense peut entraîner une perte auditive.
Portez des lunettes de sécurité.
Porter des gants de protection.
Portez des protections pour les pieds.
ATTENTION! Risque de blessures aux mains !
N'OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d'illustration et dans certains détails peuvent différer du produit réel.
2. Sécurité d'utilisation
ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des blessures graves, voire la mort.
Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:
Cloueur pneumatique
2.1. Sécurité au travail
a) Ne pas toucher à l'appareil avec des mains mouillées ou humides.
b) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil.
c) N'utilisez pas l'appareil dans un environnement potentiellement explosif, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées.
d) Si vous constatez des dommages ou un fonctionnement irrégulier, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur.
e) En cas de doute sur le bon fonctionnement de l'appareil, contactez le service d'assistance du fabricant.
f) Seul le point de service du fabricant est autorisé à réparer l'appareil. Ne tentez aucune réparation par vous-même !
g) Il est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. (Une distraction peut entraîner une perte de contrôle de l'appareil).
h) Connectez et débranchez la conduite de pression uniquement lorsque la vanne d'air est fermée.
i) Ne dirigez pas la ligne de pression vers vous-même ou vers d'autres personnes ou animaux.
j) Ne coupez pas l'alimentation en air comprimé en écrasant ou en pliant les flexibles de pression.
k) Lors du démarrage de l'appareil, augmentez progressivement l'alimentation en air de l'appareil afin de garantir son bon fonctionnement. Si vous constatez un fonctionnement anormal de l'appareil, débranchez-le immédiatement de l'air comprimé et contactez le point de service du fabricant.
I) Inspectez régulièrement l'état des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées.
m) Veuillez conserver ce manuel à disposition pour référence future. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui.
n) Conservez les éléments d'emballage et les petites pièces d'assemblage dans un endroit inaccessible aux enfants.
o) Stocker le produit hors de la portée des enfants et des animaux.
p) Si cet appareil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.
Important ! Lorsque vous utilisez l'appareil, protégez les enfants et les autres personnes présentes.
2.2. Sécurité personnelle
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent altérer considérablement la capacité d'utiliser l'appareil.
b) L'appareil n'est pas conçu pour être manipulé par des personnes (y compris des enfants) ayant des fonctions mentales et sensorielles limitées ou par des personnes dépourvues d'expérience et/ou de
connaissances pertinentes, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles n'aient reçu des instructions sur la façon d'utiliser l'appareil. appareil.
c) L'appareil ne peut être manipulé que par des personnes en bonne forme physique, capables de le manipuler, correctement formées, familiarisées avec ce manuel et formées dans le domaine de la santé et de la sécurité au travail.
d) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.
e) Utilisez l'équipement de protection individuelle requis pour travailler avec l'appareil, spécifié dans la section 1 (Légende).
L'utilisation d'un équipement de protection individuelle correct et approuvé réduit le risque de blessure.
f) Pour éviter que l'appareil ne s'allume accidentellement, assurez-vous que l'interrupteur est en position OFF avant de le connecter à une source d'alimentation.
g) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues.
h) Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans les pièces mobiles.
i) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
2.3. Utilisation sûre de l'appareil
a) Assurez-vous que la roue est installée de manière stable. Utilisez les outils appropriés pour la tâche donnée. Un appareil correctement sélectionné exécutera la tâche pour laquelle il a été conçu de manière plus efficace et plus sûre.
b) Assurez-vous que la conduite de pression est déconnectée avant de tenter des réglages, des remplacements d'accessoires ou des travaux sur l'appareil. Une telle mesure préventive réduit le risque d'accident.
c) Lorsqu'il n'est pas utilisé, conserver dans un endroit sûr, hors de portée des enfants et des personnes non familiarisées avec l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés.
d) Conservez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'état général et en particulier les pièces ou éléments fissurés et toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont découverts, remettez l'appareil pour réparation avant utilisation.
e) Gardez l'appareil hors de portée des enfants.
f) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre.
g) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis.
h) Ne laissez pas cet appareil sans surveillance pendant son utilisation.
i) Nettoyez régulièrement l'appareil pour éviter l'accumulation de saletés tenaces.
j) Aux endroits où il existe un risque élevé de dommages mécaniques, utilisez un tuyau renforcé pour les raccordements d'air comprimé.
k) Avant chaque utilisation, assurez-vous que la buse est correctement installée dans l'appareil et que le tuyau est correctement fixé et en bon état.
I) L'air fourni à l'appareil doit être sec, propre et exempt de contamination. La contamination peut obstruer les conduits et endommager l'appareil et ses composants.
m) Ne transportez pas et ne suspendez pas l'appareil par la conduite de pression.
n) Ne touchez aucune pièce mobile ni aucun accessoire à moins que l'appareil n'ait été débranché de l'alimentation en air comprimé.
o) Si vous constatez une fuite de l'appareil ou des tuyaux, débranchez immédiatement l'alimentation en air comprimé et résolvez les défauts.
p) Ne dépassez pas la pression d'alimentation recommandée car cela pourrait endommager l'appareil.
q) Ne couvrez pas l'entrée et la sortie d'air.
r) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne peuvent être effectués par des enfants sans la surveillance d'un adulte.
s) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa construction.
t) Gardez l'appareil à l'écart des sources de feu et de chaleur.
u) Utilisez uniquement de l'air comprimé pour alimenter l'appareil, n'utilisez aucun autre gaz.
v) Il est interdit de diriger la sortie de l'appareil vers vous-même, d'autres personnes ou des animaux.
w) Fournir aux personnes se trouvant dans la zone de travail l'équipement de protection individuelle nécessaire au fonctionnement de l'appareil, comme spécifié à la section 1.
x) Ne gardez pas les mains sur la gâchette de l'appareil lorsqu'il n'est pas utilisé ! Risque de démarrage incontrôlé !
y) Débranchez toujours l'appareil de la source d'air comprimé ; charger et décharger l'appareil ou quitter la zone de travail.
z) Attention! Le relâchement de la gâchette lorsque le chargeur est chargé génère un fort impact sur la surface de travail. Restez particulièrement prudent.
aa) Gardez une distance de sécurité entre la zone de travail et les autres objets pouvant se trouver à proximité pendant l'utilisation de l'appareil.
bb) Attention! Un élément de fixation peut se coincer dans la prise de l'appareil. N'oubliez pas de débrancher l'appareil de la source d'air comprimé avant de retirer le bourrage. Dans le cas contraire, l'utilisateur risque de subir des blessures graves !
cc) Lubrifiez quotidiennement l'entrée d'air comprimé.
ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.
3. Utiliser les lignes directrices
La machine est conçue pour installer des clous de taille appropriée.
Le produit est destiné uniquement à un usage domestique.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

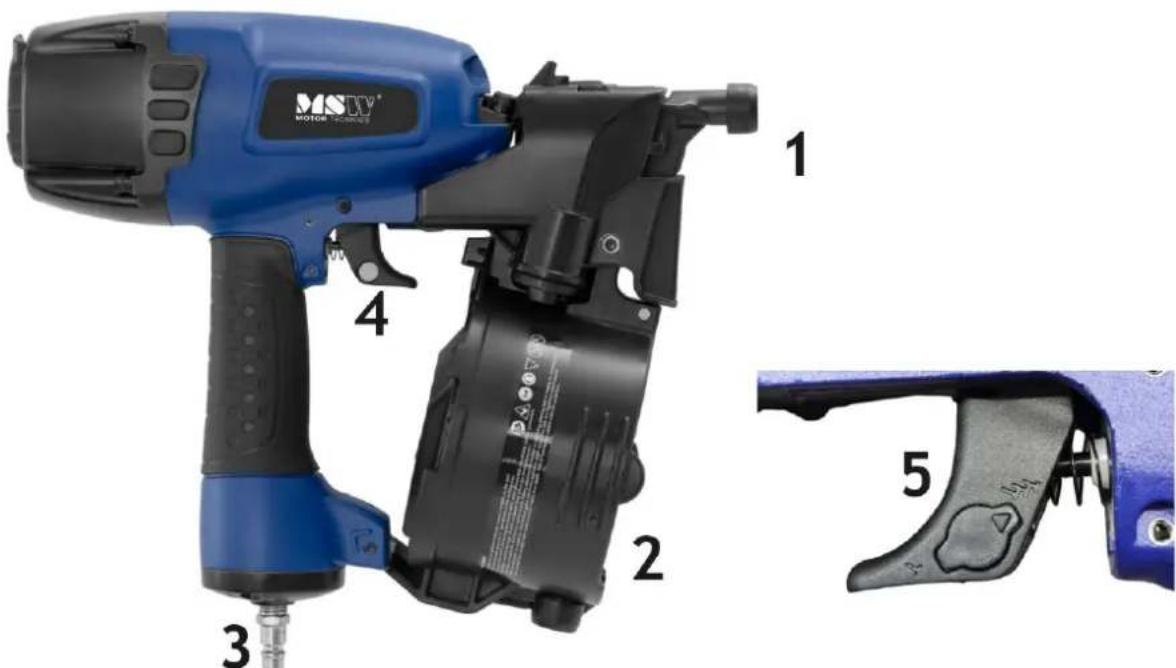

3.1. Description de l'appareil
2 - Revue
3 – Raccordement pneumatique
4 - Déclencheur
5 – Régulateur de mode martelage
3.2. Préparation à l'utilisation
EMPLACEMENT DE L'APPAREIL
La température ambiante ne doit pas dépasser 45°C et l'humidité relative ne doit pas dépasser 85%.
Utilisez l'appareil uniquement dans des zones bien ventilées. N'obstruez pas la sortie d'air de l'appareil.
Gardez l'appareil éloigné de toute surface chaude. L'appareil doit toujours être utilisé lorsqu'il est placé sur une surface plane, stable, propre, ignifuge et sèche, et hors de portée des enfants et des personnes ayant des fonctions mentales et sensorielles limitées. La vanne qui désactive l'alimentation en air comprimé doit être immédiatement accessible depuis la zone où l'appareil est utilisé. Assurez-vous que la pression de l'air alimentant l'appareil ne dépasse pas la plage recommandée.

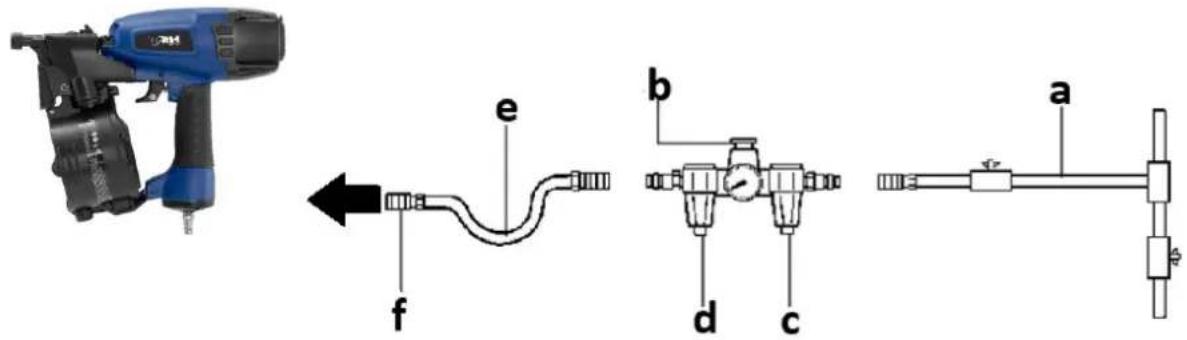

3.3. Assemblage de l'appareil
L'appareil est entraîné par de l'air comprimé - le raccordement d'alimentation de l'appareil doit être équipé d'un kit de préparation d'air, c'est-à-dire un sécheur, un graisseur (lubrificateur) et un régulateur de pression :
a) Source d'air comprimé
b) Régulateur d'air
c) Sécheur d'air
d) Pistolet graisseur
e) Tuyau d'air comprimé
f) Attache rapide pneumatique
Avant de connecter l'appareil au système d'air comprimé, il doit être dépressurisé. Si vous n'avez pas de lubrificateur dans votre système d'air comprimé, vous devez faire couler 2 gouttes d'huile pour équipement pneumatique par l'entrée d'air avant chaque utilisation de l'appareil.
3.4. Utilisation de l'appareil
PRINCIPE DE FONCTIONNEMENT
- Après avoir placé la buse sur l'élément et appuyé sur la gâchette, l'appareil se déclenchera et appliquera un clou sur le matériau.
- Une autre application de la buse sur le matériau et une nouvelle pression sur la gâchette appliqueront le clou, et ainsi de suite.
- Évitez de travailler avec l'appareil sur les bords, d'enfoncer des clous sur d'autres clous ou sur des matériaux trop durs.
- Ne transportez jamais l'appareil tout en maintenant la gâchette.
- Tenez toujours fermement l'appareil par la poignée - risque de rebond, ce qui est normal avec ce type d'appareil.
ATTENTION : avant toute intervention sur l'appareil, comme le réglage, le remplissage du chargeur, etc. et ne dirigez jamais la prise vers vous, des personnes ou des animaux. N'appuyez pas sur la gâchette pendant ce temps. L'appareil doit être déconnecté de l'alimentation en air pendant ces travaux.

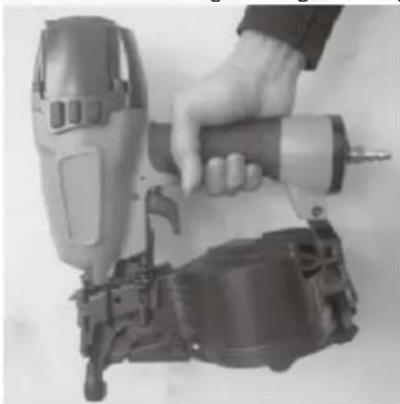

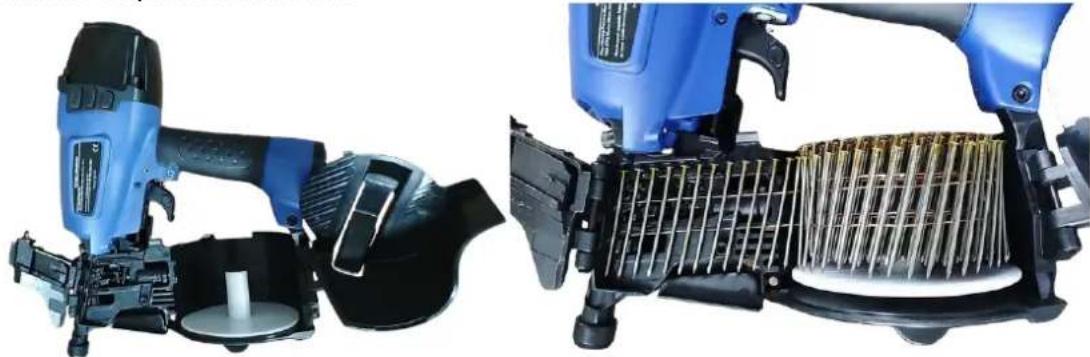

Chargement des clous dans le chargeur
Libérez le chargeur en déplaçant le levier de verrouillage. Chargez le magazine avec des clous.
Insérez les clous dans le magazine. Fermez ensuite le magasin en le poussant complètement vers le haut. La machine est prête à fonctionner.

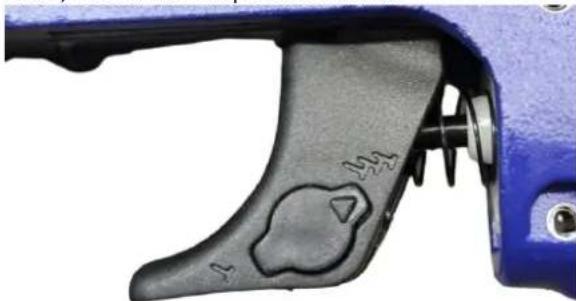

Réglage du mode de martelage
Avec le levier situé sur le boîtier de l'appareil juste à côté de la gâchette, réglez le mode de martelage des clous, c'est à dire simple ou continu :
Mode unique (levier placé sur l'icône d'un seul clou) - est utilisé pour enfoncer les clous un à la fois. Utile dans les travaux où le soin et la précision sont requis.
Mode multiple (icône à trois clous) - il est utilisé pour le martelage en série et continu.
3.5. Nettoyage et entretien
a) Avant le nettoyage, le réglage ou le remplacement d'accessoires, et lorsque l'appareil n'est pas utilisé, retirez le bouchon d'alimentation en air sous pression.
b) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques. Essuyez l'appareil avec un tel nettoyant uniquement si nécessaire.
c) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
d) Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.
e) Veillez à ce que l'eau ne pénètre pas par les orifices du boîtier.
f) Nettoyez les orifices de ventilation avec un pinceau et de l'air comprimé.
g) Effectuez des inspections régulières de l'appareil pour vous assurer qu'il est en bon état de fonctionnement, que les vis sont serrées et qu'il est endommagé - avant chaque opération.
h) Nettoyez uniquement avec un chiffon doux.
i) N'utilisez pas d'objets tranchants et/ou métalliques (par exemple une brosse métallique ou une spatule métallique) pour le nettoyage car ils pourraient endommager la surface du matériau de l'appareil.
j) Pour un usage quotidien, appliquer 2 gouttes d'huile pneumatique sur l'entrée d'air de l'appareil avant chaque opération.
ÉLIMINATION DES APPAREILS UTILISÉS :
Ne jetez pas cet appareil dans les systèmes de déchets municipaux. Remettez-le à un point de recyclage et de collecte des appareils électriques et électriques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous apportez une contribution significative à la protection de notre environnement.
Contactez les autorités locales pour obtenir des informations sur votre installation de recyclage locale.
