MANUALE UTENTE AIRN65CN MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Chiodatrice pneumatica
Modello	MSW-AIRN65CN
Pressione massima di esercizio [bar]	8
Lunghezza chiodi [mm]	32-65
Consumo d'aria [l/min]	185
Capacità chiodi [pz]	200 - 350
Dimensioni (larghezza x profondità x altezza) [mm]	260×330×130
Peso [kg]	2,7

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard di qualità.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE D'USO.

Per aumentare la durata del dispositivo e garantire un funzionamento senza problemi, utilizzarlo in conformità con il presente manuale dell'utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche contenute nel presente manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche legate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissione di rumore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

Il prodotto soddisfa i relativi standard di sicurezza.

Leggere le istruzioni prima dell'uso.

AVVERTIMENTO! oppure ATTENZIONE! oppure RICORDA! Segnale generico di pericolo.

Utilizzare protezioni per le orecchie. L'esposizione a rumori forti può provocare la perdita dell'udito.

Indossare gli occhiali protettivi.

Indossare guanti di protezione.

Indossare protezioni per i piedi.

ATTENZIONE! Pericolo di lesioni alle mani!

ATTENZIONE! I disegni contenuti in questo manuale sono solo a scopo illustrativo e in alcuni dettagli potrebbero differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può provocare lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" vengono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a: Chiodatrice pneumatica

2.1. Sicurezza sul posto di lavoro

a) Non toccare il dispositivo con mani bagnate o umide.
b) Assicurarsi che il posto di lavoro sia pulito e ben illuminato. Un posto di lavoro disordinato o scarsamente illuminato può causare incidenti. Cercare di pensare al futuro, osservare cosa sta succedendo e usare il buon senso quando si lavora con il dispositivo.
c) Non utilizzare il dispositivo in un ambiente potenzialmente esplosivo, ad esempio in presenza di liquidi, gas o polveri infiammabili. Il dispositivo genera scintille che possono incendiare polveri o fumi.
d) Se riscontrate danni o funzionamento anomalo, spegnete immediatamente l'apparecchio e segnalatelo senza indugio ad un supervisore.
e) In caso di dubbi sul corretto funzionamento del dispositivo contattare il servizio assistenza del produttore.
f) Solo il punto di assistenza del produttore può riparare il dispositivo. Non tentare alcuna riparazione in modo indipendente!
g) È vietato l'accesso alla postazione di lavoro ai bambini o alle persone non autorizzate. (Una distrazione può comportare la perdita di controllo del dispositivo).
h) Collegare e scollegare la linea di pressione solo quando la valvola dell'aria è chiusa.
i) Non dirigere la linea di pressione verso se stessi o verso altre persone o animali.
j) Non interrompere l'alimentazione dell'aria compressa schiacciando o piegando i tubi flessibili di pressione.
k) Quando si avvia l'apparecchio, aumentare gradualmente l'afflusso d'aria all'apparecchio per garantirne il corretto funzionamento. Se si nota un funzionamento anomalo del dispositivo, scollegarlo immediatamente dall'aria compressa e contattare il punto di assistenza del produttore.
I) Ispezionare regolarmente lo stato delle etichette di sicurezza. Se le etichette sono illeggibili, devono essere sostituite.
m) Si prega di tenere questo manuale a disposizione per riferimento futuro. Se questo apparecchio viene ceduto a terzi, è necessario consegnare anche il manuale.
n) Conservare gli elementi dell'imballaggio e le piccole parti dell'assemblaggio in un luogo non accessibile ai bambini.
o) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
p) Se questo dispositivo viene utilizzato insieme ad un'altra apparecchiatura, è necessario seguire anche le restanti istruzioni per l'uso.

Ricordati! Quando si utilizza il dispositivo, proteggere i bambini e gli altri astanti.

2.2. Sicurezza personale

a) Non utilizzare il dispositivo in caso di stanchezza, malattia o sotto l'effetto di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzo del dispositivo.
b) Il dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o da persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo. dispositivo.

c) Il dispositivo può essere maneggiato solo da persone fisicamente idonee a maneggiarlo, adeguatamente addestrate, che abbiano familiarità con questo manuale e siano state addestrate nell'ambito della salute e sicurezza sul lavoro.
d) Quando si lavora con il dispositivo, usare il buon senso e prestare attenzione. La temporanea perdita di concentrazione durante l'utilizzo dell'apparecchio può causare gravi lesioni.
e) Utilizzare i dispositivi di protezione individuale richiesti per lavorare con il dispositivo, specificati nella sezione 1 (Legenda).
L'uso di dispositivi di protezione individuale corretti e approvati riduce il rischio di lesioni.
f) Per evitare che il dispositivo si accenda accidentalmente, assicurarsi che l'interruttore sia in posizione OFF prima di collegarlo a una fonte di alimentazione.
g) Non sopravvalutare le tue capacità. Quando si utilizza il dispositivo, mantenere l'equilibrio e restare sempre stabili. Ciò garantirà un migliore controllo del dispositivo in situazioni impreviste.
h) Non indossare abiti larghi o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi potrebbero impigliarsi nelle parti in movimento.
i) Il dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

2.3. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare gli strumenti appropriati per il compito assegnato. Un dispositivo correttamente selezionato svolgerà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Assicurarsi che la linea di pressione sia scollegata prima di tentare qualsiasi regolazione, sostituzione di accessori o qualsiasi intervento sul dispositivo. Una tale misura preventiva riduce il rischio di incidenti.
c) Quando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
d) Mantenere l'apparecchio in perfette condizioni tecniche. Prima di ogni utilizzo verificare la presenza di danni generali e in particolare verificare la presenza di parti o elementi incrinati e di qualsiasi altra condizione che possa compromettere il funzionamento sicuro del dispositivo. Se si riscontrano danni, consegnare il dispositivo per la riparazione prima dell'uso.
e) Tenere il dispositivo fuori dalla portata dei bambini.
f) La riparazione o la manutenzione del dispositivo deve essere eseguita da personale qualificato, utilizzando solo pezzi di ricambio originali. Ciò garantirà un utilizzo sicuro.
g) Per garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
h) Non lasciare questo apparecchio incustodito mentre è in uso.
i) Pulisci regolarmente il dispositivo per evitare l'accumulo di sporco ostinato.
j) Nei luoghi in cui esiste un elevato rischio di danni meccanici, utilizzare un tubo rinforzato per i collegamenti dell'aria compressa.
k) Prima di ogni utilizzo assicurarsi che l'ugello sia installato correttamente nel dispositivo e che il tubo sia collegato correttamente e non danneggiato.
I) L'aria fornita al dispositivo deve essere secca, pulita e priva di contaminazioni. La contaminazione può ostruire i condotti e causare danni al dispositivo e ai suoi componenti.
m) Non trasportare né appendere l'apparecchio tramite la linea di pressione.
n) Non toccare le parti mobili o gli accessori a meno che il dispositivo non sia stato scollegato dall'alimentazione dell'aria compressa.
o) Se si nota una perdita dall'apparecchio o dai tubi, scollegare immediatamente l'alimentazione dell'aria compressa e risolvere il difetto.
p) Non superare la pressione di alimentazione consigliata poiché ciò potrebbe danneggiare il dispositivo.
q) Non coprire l'ingresso e l'uscita dell'aria.
r) Il dispositivo non è un giocattolo. La pulizia e la manutenzione non possono essere effettuate dai bambini senza la supervisione di una persona adulta.
s) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
t) Tenere il dispositivo lontano da fonti di fuoco e calore.
u) Per alimentare l'apparecchio utilizzare esclusivamente aria compressa, non utilizzare altri gas.
v) È vietato dirigere la presa dell'apparecchio verso se stessi, altre persone e animali.

w) Fornire a chi si trova nell'area di lavoro i dispositivi di protezione individuale necessari per il funzionamento del dispositivo, come specificato nella sezione 1.
x) Non tenere le mani sul grilletto del dispositivo mentre non è in uso! Rischio di avvio incontrollato!
y) Scollegare sempre il dispositivo dalla fonte di aria compressa; caricare e scaricare il dispositivo o abbandonare l'area di lavoro.
z) Attenzione! Rilasciando il grilletto quando il caricatore è carico si genera un forte impatto sul piano di lavoro. Stai particolarmente attento.
aa) Mantenere una distanza di sicurezza tra l'area di lavoro e altri oggetti che potrebbero trovarsi nelle vicinanze durante l'utilizzo del dispositivo.
bb) Attenzione! Un elemento di fissaggio potrebbe incastrarsi nella presa dell'apparecchio. Ricordarsi di scollegare il dispositivo dalla fonte di aria compressa prima di rimuovere l'inceppamento. In caso contrario l'utente potrebbe subire lesioni gravi!
cc) Lubrificare quotidianamente la presa d'aria compressa.

ATTENZIONE! Nonostante la struttura sicura dell'apparecchio e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi per la protezione dell'operatore, durante l'utilizzo dell'apparecchio sussiste comunque un leggero rischio di incidenti o lesioni. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

La macchina è progettata per installare chiodi della dimensione appropriata.

Il prodotto è destinato esclusivamente all'uso domestico.

L'utente è responsabile per eventuali danni derivanti dall'uso non conforme del dispositivo.

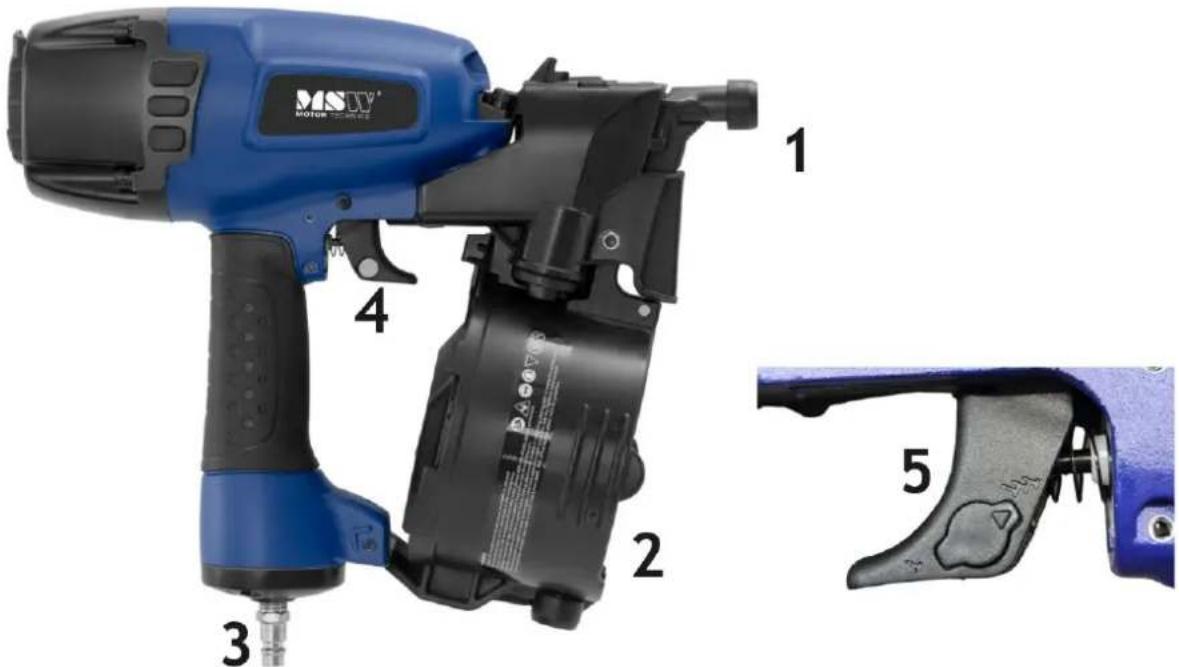

3.1. Descrizione del dispositivo

MSW MOTOR 1 2 3 4 5

1 - Punta di uscita

2 - Rivista

3 - Collegamento pneumatico

4 - Innesco

5 – Regolatore della modalità di martellatura

3.2. Preparazione per l'uso

UBICAZIONE DELL'APPARECCHIO

La temperatura ambiente non deve superare i 45°C e l'umidità relativa non deve superare l'85%. Utilizzare il dispositivo solo in aree ben ventilate. Non ostruire l'uscita dell'aria del dispositivo. Tenere il dispositivo lontano da superfici calde. Il dispositivo deve essere sempre utilizzato posizionato su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali e sensoriali limitate. La valvola che disattiva l'alimentazione dell'aria compressa deve essere immediatamente accessibile dall'area in cui viene utilizzato il dispositivo. Assicurarsi che la pressione dell'aria che alimenta il dispositivo non superi l'intervallo consigliato.

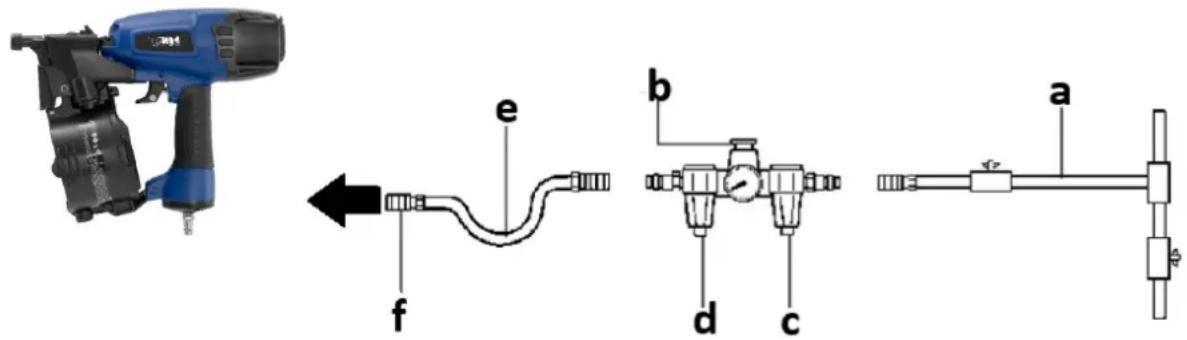

3.3. Assemblaggio del dispositivo

Il dispositivo è azionato da aria compressa: il collegamento di alimentazione del dispositivo deve essere dotato di un kit di preparazione dell'aria, ovvero un essiccatore, un oliatore (lubrificatore) e un regolatore di pressione:

a) Sorgente di aria compressa

b) Regolatore dell'aria

c) Essiccatore

d) Pistola per grasso

e) Tubo dell'aria compressa

f) Attacco rapido pneumatico

Prima di collegare il dispositivo al sistema di aria compressa, è necessario depressurizzare. Se non si dispone di un lubrificatore nel sistema di aria compressa, è necessario far gocciolare 2 gocce di olio per apparecchiature pneumatiche attraverso l'ingresso dell'aria prima di ogni utilizzo del dispositivo.

3.4. Utilizzo del dispositivo

PRINCIPIO DI FUNZIONAMENTO DEL DISPOSITIVO

• Dopo aver posizionato l'ugello sull'elemento e premuto il grilletto, il dispositivo scatterà e applicherà un chiodo al materiale.
• Un'altra applicazione dell'ugello al materiale e premendo ancora una volta il grilletto si applicherà il chiodo e così via.
• Evitare di lavorare con il dispositivo sui bordi, di piantare chiodi su altri chiodi o su materiali troppo duri.
  • Non trasportare mai il dispositivo mentre si tiene premuto il grilletto.
• Tenere sempre saldamente l'apparecchio per la maniglia: rischio di contraccolpo, normale con questo tipo di apparecchio.

ATTENZIONE: prima di qualsiasi intervento sull'apparecchio, come regolazione, riempimento del caricatore, ecc., non dirigere mai la presa verso se stessi, terzi o animali. Non premere il grilletto durante questo periodo. Durante questi lavori il dispositivo deve essere scollegato dall'alimentazione dell'aria.

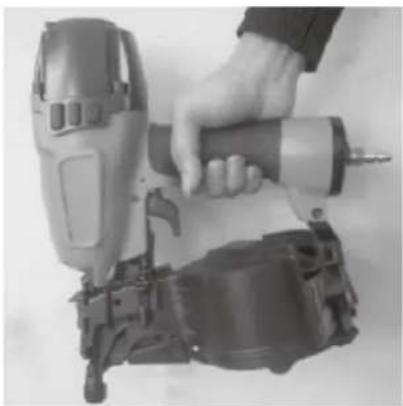

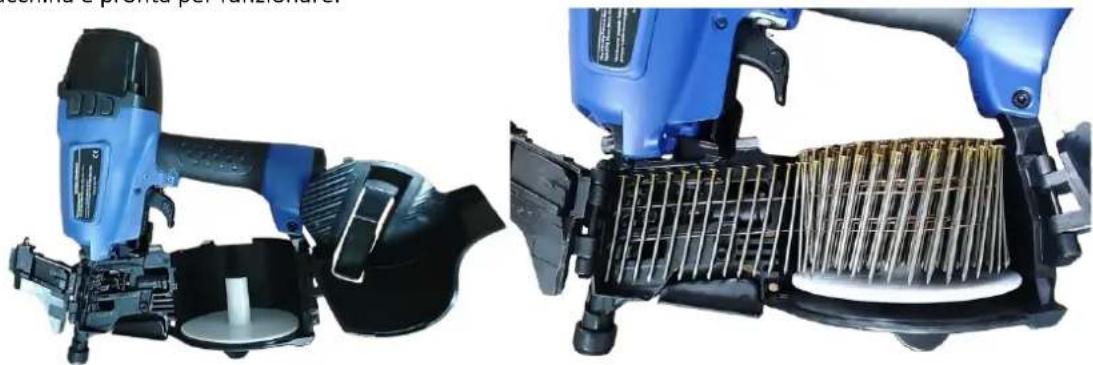

Caricamento dei chiodi nel caricatore

Rilasciare il caricatore spostando la leva di chiusura. Carica il caricatore con i chiodi.

Inserisci i chiodi nel caricatore. Chiudere quindi il caricatore spingendolo completamente verso l'alto. La macchina è pronta per funzionare.

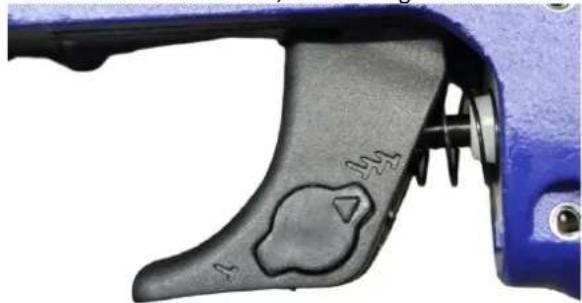

Impostazione della modalità di martellamento

Con la leva situata sull'alloggiamento del dispositivo proprio accanto al grilletto, regolare la modalità di martellamento dei chiodi, ovvero singola o continua:

Modalità singola (leva impostata sull'icona del chiodo singolo): viene utilizzata per martellare i chiodi uno alla volta. Utile nei lavori dove sono richieste cura e precisione.

Modalità multipla (icona con tre chiodi): viene utilizzata per il martellamento seriale e continuo.

3.5. Pulizia e manutenzione

a) Prima di pulire, regolare o sostituire gli accessori e quando il dispositivo non viene utilizzato, staccare la spina di alimentazione dell'aria pressurizzata.
b) Usare solo agenti non corrosivi per la pulizia della superficie. Pulisci il dispositivo con tale detergente solo se necessario.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
d) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
e) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
f) Pulire le aperture di ventilazione con una spazzola e aria compressa.
g) Eseguire ispezioni regolari del dispositivo per assicurarsi che sia in buone condizioni, che le viti siano serrate e che eventuali danni siano presenti prima di ogni operazione.
h) Per la pulizia utilizzare un panno morbido.

i) Non utilizzare oggetti appuntiti e/o metallici (ad es. spazzole metalliche o spatole metalliche) per la pulizia poiché potrebbero danneggiare la superficie del materiale dell'apparecchio.
j) Per l'uso quotidiano, applicare 2 gocce di olio pneumatico all'ingresso dell'aria del dispositivo prima d'ogni operazione.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. La plastica utilizzata per costruire il dispositivo può essere riciclata in conformità con le relative marcature. Scegliendo di riciclare dai un contributo significativo alla protezione del nostro ambiente.

Contatta le autorità locali per informazioni sul tuo impianto di riciclaggio locale.
