INSTRUKCJA OBSŁUGI AIRN65CN MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Gwoździarka bębnowa
Model	MSW-AIRN65CN
Maksymalne ciśnienie robocze [bar]	8
Długość gwoździ [mm]	32-65
Zapotrzebowanie na powietrze [l/min]	185
Pojemność magazynka gwoździ	200 - 350
Wymiary [szerokość x głębokość x wysokość; mm]	260 x 330 x 130
Cieżar [kg]	2.7

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed użyciem należy zapoznać się z instrukcją.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! Ogólny znak ostrzegawczy.

Stosować ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.

Założyć okulary ochronne.

Stosować rękawice ochronne.

Stosować ochronę stóp.

Uwaga! Niebezpieczeństwo uszkodzenia dłoni!

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

Urządzenia nieelektryczne:

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Gwoździarka bębnowa

2.1. Bezpieczeństwo w miejscu pracy

a) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma b) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złę oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

c) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.

d) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.

e) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

f) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)

h) Podłączanie i odłączanie przewodu ciśnieniowego powinno odbywać się przy zamkniętym zaworze powietrza.

i) Nie wolno kierować przewodu ciśnieniowego w kierunku swoim lub innych osób lub zwierząt. Powietrze pod ciśnieniem może spowodować poważne obrażenia.

j) Nie wolno odcinać dopływu spreżonego powietrza przez zgniatanie lub zaginanie przewodów ciśnieniowych.

k) W czasie rozpoczęcia pracy z urządzeniem należy stopniowo zwiększać dopływ powietrza do urządzenia w celu upewnienia się, że działa ono prawidłowo. W przypadku zauważenia nieprawidłowej pracy urządzenia należy natychmiast odłączyć je od sprężonego powietrza i skontaktować się z serwisem producenta

I) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.

m) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.

n) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.

o) Urządzenie trzymać z dala od dzieci i zwierząt.

p) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego

doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługować urządzenie.

c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli.
Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
f) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
g) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
h) Nie należy nosić luźnej odzieży ani bizuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, bizuteria lub długie włosy mogą zostać chwycone przez ruchome części.
i) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.3. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Przed przystąpieniem do regulacji, wymiany osprzętu a także po zakończeniu pracy z urządzeniem należy odłączyć przewód ciśnieniowy. Taki środek zapobiegawczy zmniejsza ryzyko wypadku.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.
h) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
i) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
j) Należy używać węży zbrojonych do przyłącza sprężonego powietrza w miejscach o wysokim ryzyku uszkodzeń mechanicznych.
k) Przed każdym użyciem upewnić się, czy końcówka jest prawidłowo zamontowana w urządzeniu oraz czy wąż jest odpowiednio umocowany i nieuszkodzony.
I) Powietrze doprowadzone do urządzenia powinno być osuszone, czyste i wolne od zanieczyszczeń. Zanieczyszczenia mogą zapchać przewody oraz doprowadzić do uszkodzenia urządzenia i jego elementów.
m) Nie wolno przenosić lub wieszać urządzenie za przewód ciśnieniowy.
n) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania sprężonym powietrzem.
o) W przypadku zauważenia wycieku z urządzenia lub węży należy natychmiast odłączyć zasilanie sprężonym powietrzem i usunąć usterki.
p) Nie należy przekraczać zalecanego ciśnienia zasilania, ponieważ może to uszkodzić urządzenie.
q) Nie wolno zasłaniać wlotu i wylotu powietrza.
r) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
s) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
t) Trzymać urządzenia z dala od źródeł ognia i ciepła.

u) Urządzenie przeznaczone jest do zasilania sprężonym powietrzem. Wykorzystanie innych gazów do zasilania urządzenia jest zabronione!

v) Zabronione jest kierowanie wylotu urządzenia w kierunku swoim, innych ludzi oraz zwierząt.

w) Osoby postronne przebywające w obszarze roboczym należy zaopatrzyć w środki ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 obiaśnienia symboli.

x) Podczas przerwy w użytkowaniu nie należy trzymać dłoni na spuście urządzenia! Ryzyko niekontrolowanego uruchomienia!

y) Przed załadunkiem, rozładunkiem urządzenia lub opuszczeniem obszaru roboczego należy pamiętać o odłączeniu urządzenia od zasilania spreżonym powietrzem.

z) Uwaga! Zwołnienie spustu wypełnionego magazynka urządzenie generuje silne uderzenie między wylotem, a powierzchnia robocza. Należy zachować szczególna ostrożność!

aa) Zachować bezpieczną odległość między powierzchnią roboczą, a innymi obiektami mogącymi znajdować się w pobliżu pracy urządzenia.

bb) Uwaga! Jeżeli podczas pracy z urządzeniem nastąpi zaklinowanie elementu mocującego w wylocie urządzenia, należy przed usunieciem usterki odłączyć urządzenie od źródła zasilania! Ryzyko obrażeń!

cc) Należy pamiętać o codziennym oliwieniu wlotu spreżonego powietrza.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Maszyna przeznaczona jest do montażu gwoździ o odpowiednich wymiarze.

Produkt jest przeznaczony tylko do użytku domowego.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

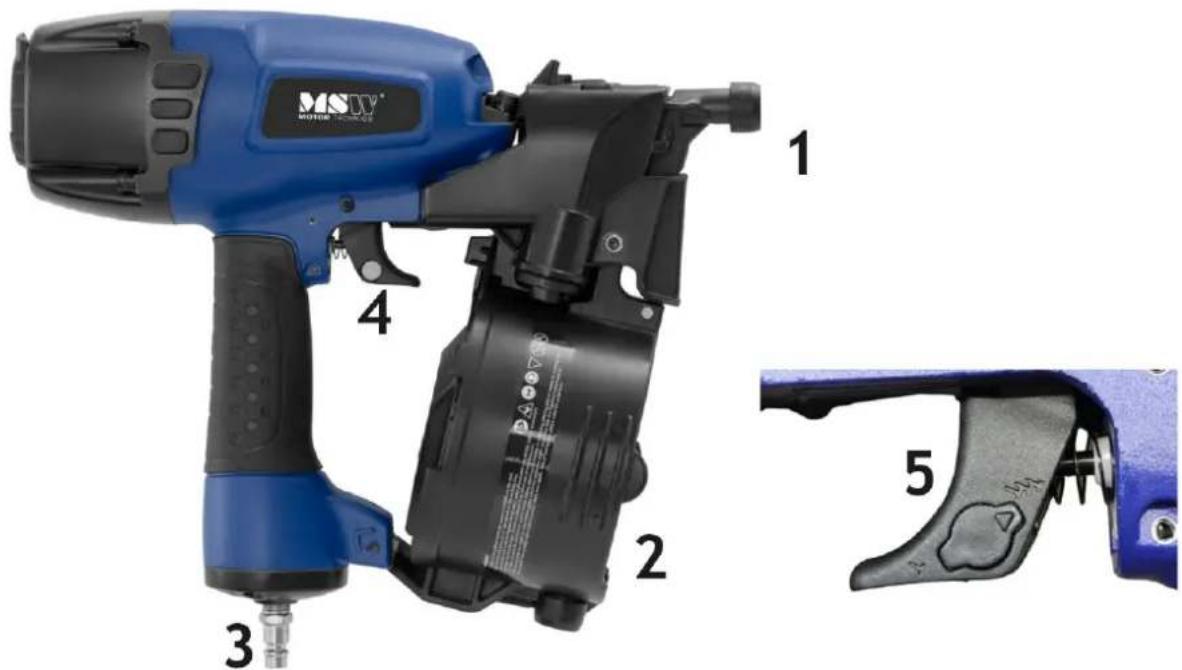

3.1. Opis urządzenia

MSTV MOTOR Nucleus 1 2 3 4 5

1 - Końcówka wylotowa

2 - Magazynek

3 - Połączenie pneumatyczne

4 - Spust

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 45°C, a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy używać tylko w miejscach dobrze wentylowanych. Nie należy zasłaniać wylotu powietrza urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Miejsce pracy urządzenia powinno zapewniać natychmiastowy dostęp do zaworu wyłączającego dopływ sprężonego powietrza. Należy pamiętać o tym, by ciśnienie powietrza zasilającego urządzenie nie przekraczało zalecanego zakresu.

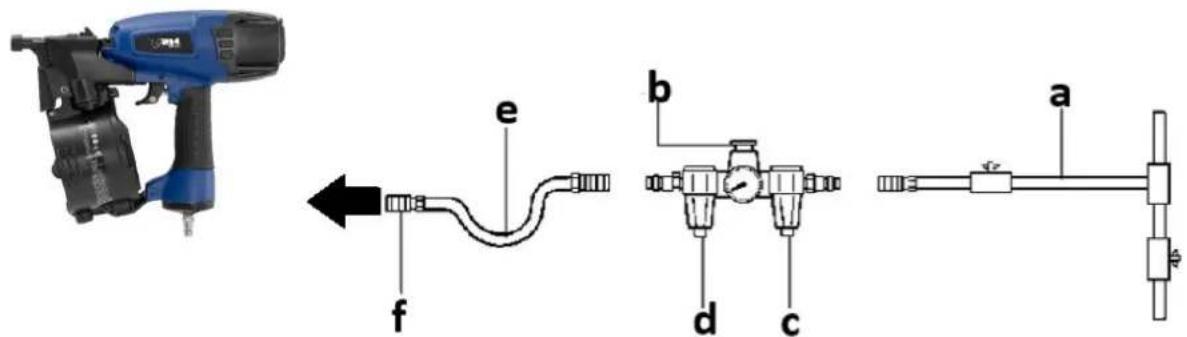

3.3. Montaż urządzenia

Urządzenie jest napędzane sprężonym powietrzem - przyłącze zasilania urządzenia powinno być wyposażone w zestaw przygotowania powietrza, tj. osuszacz, naolejacz (smarownicę) i regulator ciśnienia:

a) Źródło spreżonego powietrza
b) Regulator powietrza
c) Osuszacz powietrza
d) Smarownica
e) Wąż spreżonego powietrza
f) Szybkozłącze pneumatyczne

Przed podłączeniem urządzenia do systemu spreżonego powietrza należy je rozhermetyzować. Jeśli w układzie spreżonego powietrza nie ma smarownicy, przed każdym użyciem urządzenia należy włać przez wlot powietrza 2 krople oleju do urządzeń pneumatycznych.

3.4. Praca z urządzeniem

ZASADA DZIAŁANIA

• Po umieszczeniu dyszy na elemencie i naciśnięciu spustu urządzenie wystrzeli i wbije gwóźdź w materiał.
• Kolejne przyłożenie dyszy do materiału i ponowne naciśnięcie spustu spowoduje wbicie gwoździa itd.
• Należy unikać pracy z urządzeniem na krawędziach, wbijania gwoździ w inne gwoździe lub na zbyt twardych materiałach.
• Nigdy nie przenosić urządzenia trzymając za spust.
• Zawsze trzymać urządzenie mocno za uchwyt - istnieje ryzyko odrzutu, co jest normalne w przypadku tego typu urządzeń.

UWAGA: przed przystąpieniem do jakichkolwiek prac przy urządzeniu, takich jak regulacja, napełnianie magazynka itp. i nigdy nie kierować wylotu w stronę siebie, osób postronnych lub zwierząt. W tym czasie nie należy naciskać spustu. Podczas tych prac urządzenie powinno być odłączone od zasilania powietrzem.

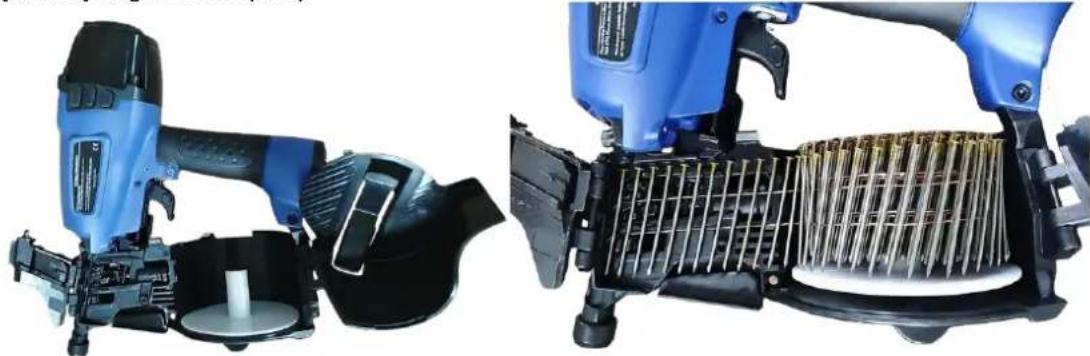

Ładowanie gwoździ do magazynka

Zwolnić magazynek, przesuwając dźwignię zatrzasku. Załadować magazynek gwoździami.

Włożyć gwoździe do magazynka. Następnie zamknąć magazynek, popychając go całkowicie do góry. Urządzenie jest gotowe do pracy.

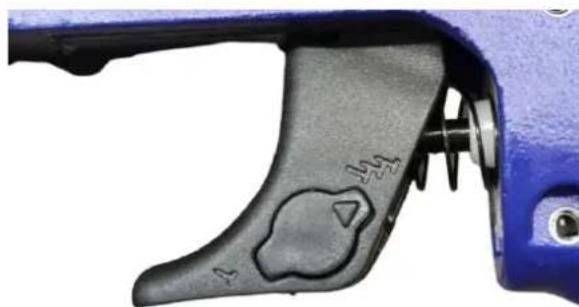

Ustawianie trybu wbijania gwoździ

Za pomocą dźwigni znajdującej się na obudowie urządzenia tuż obok spustu, ustawić tryb wbijania gwoździ, tj. pojedynczy lub ciągły:

Tryb pojedynczy (dźwignia ustawiona na ikonie pojedynczego gwoździa) - służy do wbijania gwoździ pojedynczo. Przydatny w pracach, w których wymagana jest ostrożność i dokładność.

Tryb wielokrotny (ikona trzech gwoździ) - służy do seryjnego, ciągłego wbijania gwoździ.

3.5. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy odłączyć je od zasilania powietrznego.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych oraz łatwopalnych. Przetrzeć urządzenie takim środkiem tylko w razie konieczności.
c) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
d) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
e) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
f) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.

g) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej, dokręcenia śrub oraz wszelkich uszkodzeń – przed każdą pracą.
h) Do czyszczenia należy używać miękkiej ściereczki.
i) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
j) W przypadku codziennego użytku przed każda pracą zaaplikować 2 krople oleju pneumatycznego do wlotu powietrza urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
