AIRN65CN - Klinec MSW - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU AIRN65CN MSW

Nastavení režimu príklepu

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Pneumatická klincovačka
Model	MSW-AIRN65CN
Maximálny pracovný tlak [bar]	8
Dĺžka klincov [mm]	32-65
Spotreba vzduchu [l/min]	185
Kapacita nechtov [ks]	200 - 350
Rozmery [šírka x híbka x výška; mm]	260 x 330 x 130
Hmotnosť [kg]	2,7

1. Všeobecný popis

Používatel'ská príručka je vytvorená s ciel'om zaistiť bezpečné a bezproblémové používanie zariadenia. Produkt je navrhnutý a vyrobený v súlade s prísnymi technickými smernicami s použitím najmodernejších technológií a komponentov. Okrem toho sa vyrába v súlade s najprísnejšími kvalitativnymi normami.

NEPOUŽÍVAJTE ZARIADENIE, POKIAL' STE SI DÔKLADNE NEPREČÍTALI TÚTO POUŽÍVATELŠKÚ PRÍRUČKU A NEPOROZUMELI JEJ.

Aby ste predlížili životnosť výrobku a zaistili jeho bezproblémovú prevádzku, používajte ho v súlade s touto používatel'skou príručkou a pravidelne vykonávajte údržbu. Technické údaje a špecifikácie uvedené v tejto používatel'skej príručke sú aktuálne. Výrobca si vyhradzuje právo na zmeny súvisiace s vylepšením kvality. Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohl'adňuje technologický pokrok a možnosti zníženia hluku.

Legenda

Výrobok spíňa príslušné bezpečnostné normy.

VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Všeobecné výstražné znamenie.

Používajte ochranu sluchu. Vystavenie silnému hluku môže mať za následok stratu sluchu.

Používajte ochranné okuliare.

UPOZORNENIE! Nákresy v tejto príručke slúžia len na ilustráciu a niektoré detaily sa môžu líšit' od skutočného výrobku.

2. Bezpečnosť pri používaní

POZOR!

Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny. Nedodržanie upozornení a pokynov môže mať za následok vážne zranenie alebo dokonca smrt.

Pojmy "zariadenie" alebo "produkt" sa vo varovaniach a pokynoch používajú na označenie:

a) Nedotýkajte sa zariadenia mokrými alebo vlhkými rukami.
b) Postarajte sa o to, aby bolo pracovisko čisté a dobre osvetlené. Neporiadok alebo zlé osvetlenie môže viest' k nehodám. Pri práci so zariadením sa snažte myslieť dopredu, sledovať, čo sa deje, a používať zdravý rozum.
c) Zariadenie nepoužívajte v prostredí s nebezpečenstvom výbuchu, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Zariadenie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
d) Ak zistíte, že zariadenie je poškodené alebo má nepravidelnú prevádzku, okamžite ho vypnite a bezodkladne to nahláste svojmu nadriadenému.
e) Ak máte pochybnosti o správnom fungovaní zariadenia, obrátte sa na podpornú službu výrobcu.

f) Opravu zariadenia môže vykonávať iba servisné stredisko výrobcu. Nepokúšajte sa samostatne vykonávať opravy!

g) Deťom alebo nepovolaným osobám je vstup na pracovisko zakázaný. (Rozpťylenie môže viest k strate kontroly nad zariadením).

i) Tlakovú hadicu nenasmerujte na seba ani na iné osoby alebo zvieratá.

j) Neprerušujte prívod stlačeného vzduchu drvením alebo ohýbaním tlakových hadíc.

k) Pri spúšťaní zariadenia postupne zvyšujte prívod vzduchu, aby ste zaistili jeho správne fungovanie. Ak zbadáte akúkol'vek neobvyklú činnosť zariadenia, okamžite ho odpojte od stlačeného vzduchu a kontaktujte servisné stredisko výrobcu.

I) Pravidelne kontrolujte stav bezpečnostných štítkov. Ak sú štítky nečitateľné, je potrebné ich vymeníť.

m) Túto používatelskú príručku si ponechajte k dispozícii pre budúce použitie. Ak toto zariadenie odovzdáte tretej strane, je potrebné spolu s ním odovzdať aj príručku.

n) Obalové prvky a malé montážne diely uchovávajte na mieste, ku ktorému nemajú prístup deti.

o) Zariadenie uchovávajte mimo dosahu detí a zvierat.

p) Ak toto zariadenie používate spolu s iným zariadením, je potrebné dodržiavať aj ostatné pokyny na používanie.

Upozornenie! Pri používaní zariadenia chráňte deti a ostatné okolostojace osoby.

a) Zariadenie nepoužívajte, ked' ste unavení, chorí alebo pod vplyvom alkoholu, omamných látok alebo liekov, ktoré môžu výrazne zhoršit' schopnosť ovládat' ho.
b) Zariadenie nie je určené na to, aby s ním manipulovali osoby (vrátane detí) s obmedzenými mentálnymi a zmyslovými funkciami alebo osoby bez príslušných skúseností a/alebo znalostí, pokial' nie sú pod dohl'adom osoby zodpovednej za ich bezpečnosť alebo pokiaľ nedostali pokyny, ako zariadenie obsluhovať.
c) S prístrojom môžu narábať len fyzicky zdatné osoby, ktoré sú schopné s ním manipulovať, sú riadne vyškolené, sú oboznámené s návodom a vyškolené v rámci bezpečnosti a ochrany zdravia pri práci.
d) Pri práci so zariadením používajte zdravý rozum a buďte ostražití. Dočasná strata koncentrácie počas používania zariadenia môže viest k vážnym zraneniam.
e) Pri práci s prístrojom používajte osobné ochranné prostriedky uvedené v časti 1 (Legenda). Používanie správnych a schválených osobných ochranných prostriedkov znižuje riziko úrazu.

f) Aby ste zabránili náhodnému zapnutiu zariadenia, pred pripojením k zdroju napájania sa uistite, že vypínač je v polohe OFF.
g) Nepreceňujte svoje schopnosti. Pri používaní zariadenia udržiavajte rovnováhu a zachovajte si stabilitu. To zaistí lepšiu kontrolu nad zariadením v neočakávaných situáciách.
h) Nenoste volné oblečenie ani šperky. Udržiavajte vlasy, oblečenie a rukavice mimo dosahu pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit' o pohyblivé časti.
i) Zariadenie nie je hračka. Deti musia byť pod dohladom, aby sa so zariadením nehrali.

2.3. Bezpečné používanie zariadenia

a) Zariadenie nepreťažujte. Používajte nástroje, ktoré sú vhodné pre príslušnú úlohu. Správne zvolené zariadenie bude vykonávať úlohu, na ktorú bolo navrhnuté, lepšie a bezpečnejšie.
b) Pred nastavovaním, výmenou príslušenstva alebo akoukol'vek prácou na zariadení sa uistite, že tlakové potrubie je odpojené. Toto preventívne opatrenie znižuje riziko nehody.
c) Ak sa nepoužíva, uložte ho na bezpečné miesto, mimo dosahu detí a osôb, ktoré nie sú oboznámené so zariadením a neprečítali si návod na obsluhu. Zariadenie môže predstavovať nebezpečenstvo v rukách neskúsených používatelov.
d) Udržujte zariadenie v bezchybnom technickom stave. Pred každým použitím skontrolujte, či nedošlo k celkovému poškodeniu a najmä skontrolujte, či nie sú prasknuté časti alebo prvky a či nie sú iné podmienky, ktoré by mohli ovplyvnit bezpečnú prevádzku zariadenia. Ak zistíte poškodenie, odovzdajte zariadenie pred použitím na opravu.
e) Zariadenie uchovávajte mimo dosahu detí.
f) Opravu alebo údržbu zariadenia by mali vykonávať kvalifikované osoby a používať pri nej iba originálne náhradné diely. Tým sa zaistí bezpečné používanie.
g) Aby sa zabezpečila funkčná integrita zariadenia, neodstraňujte ochranné kryty namontované z výroby a neuvolňujte žiadne skrutky.
h) Počas používania nenechávajte toto zariadenie bez dozoru.
i) Zariadenie pravidelne čistite, aby ste zabránili usadzovaniu odolných nečistôt.
j) Na miestach s vysokým rizikom mechanického poškodenia používajte na pripojenie stlačeného vzduchu zosilnenú hadicu.
k) Pred každým použitím sa uistite, že je tryska správne nainštalovaná v zariadení a hadica správne pripojená a nepoškodená.
I) Vzduch privádzaný do zariadenia by mal byť suchý, čistý a bez znečistenia. Znečistenie môže upchat potrubia a viest k poškodeniu zariadenia a jeho komponentov.
m) Zariadenie neprenášajte ani nevešajte za tlakové potrubie.
n) Nedotýkajte sa pohyblivých častí alebo príslušenstva, pokiaľ zariadenie nebolo odpojené od zdroja napájania.
o) Ak zistíte unikanie zo zariadenia alebo hadíc, okamžite odpojte prívod stlačeného vzduchu a odstráňte nedostatky.
p) Neprekračujte odporúčaný prívodný tlak, pretože by mohlo dôjst k poškodeniu zariadenia.
q) Nezakrývajte prívod a odvod vzduchu.
r) Zariadenie nie je hračka. Čistenie a údržbu nesmú vykonávať deti bez dozoru dospelej osoby.
s) Je zakázané zasahovať do zariadenia s cieľom zmenit jeho parametre alebo konštrukciu.
t) Zariadenie uchovávajte mimo dosahu zdrojov ohňa a tepla.
u) Na napájanie zariadenia používajte iba stlačený vzduch, nepoužívajte žiadne iné plyny.
v) Je zakázané smerovať výstup zariadenia na seba, iné osoby a zvieratá.
w) Poskytnite okolostojacim osobám v pracovnom priestore osobné ochranné prostriedky potrebné na prevádzku zariadenia, ako je uvedené v časti 1.
x) Nedržte ruky na spúšti prístroja, keď sa nepoužíva! Nebezpečenstvo nekontrolovaného spustenia!
y) Vždy odpojte zariadenie od zdroja stlačeného vzduchu; nakladanie a vykladanie zariadenia alebo opustenie pracovného priestoru.
z) Pozor! Uvoľnenie spúšte pri naplnení zásobníka generuje silný náraz na pracovnú plochu. Budte obzvlášť opatrní.
aa) Počas prevádzky zariadenia udržujte bezpečnú vzdialenost medzi pracovnou oblastou a inými predmetmi, ktoré sa môžu nachádzať v blízkosti.

bb) Pozor! Upevňovací prvok sa môže zaseknút vo výstupe zariadenia. Pred odstránením zaseknutia nezabudnite odpojit zariadenie od zdroja stlačeného vzduchu. V opačnom prípade môže používateľ utrpiet vážne zranenia!
cc) Denne namažte prívod stlačeného vzduchu.

POZOR! Napriek bezpečnej konštrukcii zariadenia a jeho ochranným prvkom, ako aj použitiu d'alších prvkov chrániacich obsluhujúcu osobu existuje pri používaní zariadenia mierne riziko nehody alebo poranenia. Pri používaní zariadenia bud'te ostražití a používajte zdravý rozum.

3. Pokyny na používanie

Stroj je určený na inštaláciu nechtov vhodnej vel'kosti.

Výrobok je určený len na domáce použitie.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

3.1. Popis zariadenia

1 – Výstupný hrot

2 – Časopis

5 – Regulátor režimu príklepu

3.2. Príprava na použitie UMIESTNENIE SPOTREBIČA

Teplota okolia nesmie prekročit 45 °C a relatívna vlhkoš vzduchu by nemala presiahnuť 85 %. Zariadenie používajte len v dobre vetraných priestoroch. Nezakrývajte výstup vzduchu zo zariadenia. Zariadenie udržiavajte mimo horúcich povrchov. Zariadenie by sa malo vždy používať na rovnom, stabilnom, čistom, ohňovzdornom a suchom povrchu a malo by byť mimo dosahu detí a osôb s obmedzenými mentálnymi a zmyslovými funkciami. Ventil, ktorým sa vypína prívod stlačeného vzduchu, by mal byť okamžite prístupný z miesta, kde sa zariadenie používa. Uistite sa, že tlak vzduchu privádzaného do zariadenia neprekračuje odporúčaný rozsah.

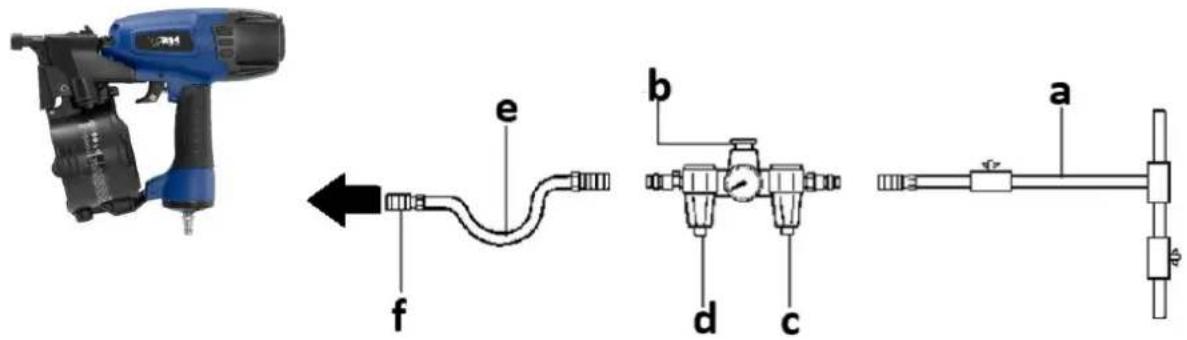

3.3. Montáž zariadenia

Zariadenie je poháňané stlačeným vzduchom - prívodná prípojka zariadenia by mala byť vybavená súpravou na prípravu vzduchu, teda sušičkou, olejovačkou (maznicou) a regulátorom tlaku:

a) Zdroj stlačeného vzduchu
b) Regulátor vzduchu
c) Sušič vzduchu
d) Mazacia pištol'
e) Hadica na stlačený vzduch
f) Pneumatická rýchlospojka

Pred pripojením zariadenia k systému stlačeného vzduchu by malo byť zariadenie zbavené tlaku. Ak nemáte vo svojom systéme stlačeného vzduchu maznicu, mali by ste pred každým použitím zariadenia nakvapkať 2 kvapky oleja pneumatického zariadenia cez prívod vzduchu.

3.4. Používanie zariadenia

PRINCÍP PREVÁDZKY

• Po umiestnení trysky na prvok a stlačení spúšte zariadenie vystrelí a priloží klinec na materiál.
• ďalším priložením trysky na materiál a opätovným stlačením spúšte sa priloží klinec atd.
• Vyhnite sa práci so zariadením na hranách, zatlkaniu klincov na iné klince alebo na materiáloch, ktoré sú príliš tvrdé.
• Nikdy neprenášajte zariadenie, ked' držíte spúšt.

- Prístroj vždy držte pevne za rukovat' - riziko spätného rázu, čo je pri tomto type prístroja normálne. UPOZORNENIE: Pred akoukolvek prácou na zariadení, ako je nastavovanie, plnenie zásobníka atd', nikdy nesmerujte vývod na seba, okolostojace osoby alebo zvieratá. Počas tejto doby nestláčajte spúšť. Počas týchto prác by malo byť zariadenie odpojené od prívodu vzduchu.

Vkladanie klincov do zásobníka

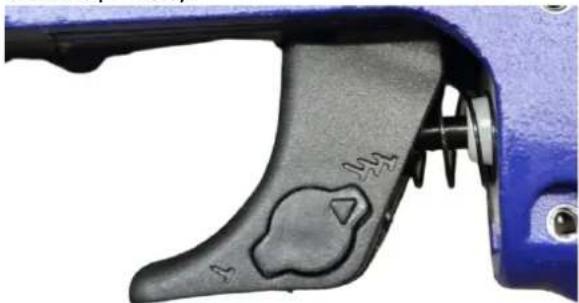

Nastavenie režimu príklepu

Páčkou umiestnenou na kryte prístroja hned' vedla spúšte nastavte režim zatíkania klincov, tj jednoduchý alebo nepretržitý:

Jediný režim (páka nastavená na ikone jedného klinca) – používa sa na pribíjanie klincov po jednom. Užitočné pri práci, kde sa vyžaduje starostlivost a presnost.

a) Pred čistením, nastavovaním alebo výmenou príslušenstva a keď sa zariadenie nepouživa, vytiahnite zástrčku prívodu stlačeného vzduchu.
b) Na čistenie povrchov používajte len nekorozívne čistiace prostriedky. Zariadenie utierajte takýmto čističom iba v prípade potreby.
c) Zariadenie skladujte na suchom a chladnom mieste bez prístupu vlhkosti a priameho slnečného žiarenja.
d) Zariadenie nestriekajte prúdom vody ani ho neponárajte do vody.
e) Dbaite na to, aby sa cez vetracie otvory v kryte nedostala voda.
f) Pomocou kefy a stlačeného vzduchu vyčistite vetracie otvory.
g) Pred každou operáciou vykonávajte pravidelné kontroly zariadenia, aby ste sa uistili, že je v dobrom funkčnom stave. či sú skrutky dotiahnuté a či nie sú poškodené.
h) Na čistenie používajte mäkkú handričku.
i) Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodit’ povrchový materiál spotrebiča.
j) Pri každodennom používaní aplikujte pred každou operáciou 2 kvapky pneumatického oleja na prívod vzduchu do zariadenja.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ:

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
