KÄYTTÖOHJE AIRN65CN MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Ulkovuorinaulain
Malli	MSW-AIRN65CN
Suurin käyttöpaine [bar]	8
Kynsien pituus [mm]	32-65
Ilmankulutus [l/min]	185
Naulan kapasiteetti [kpl]	200 - 350
Mitat [leveys x syvyys x korkeus; mm]	260 x 330 x 130
Paino [kg]	2,7

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Yleinen varoitusmerkki.

Käytä kuulosuojaimia. Kovalle melulle altistuminen voi johtaa kuulon heikkenemiseen.

Käytä suojalaseja.

Käytä suojakäsineitä

Käytä jalkasuojia.

HUOMIO! Käsivamman vaara!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammahiin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Ulkovuorinaulain

2.1. Turvallisuus työpaikalla

a) Älä kosketa laitetta märillä tai kosteilla käsillä.
b) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
c) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
d) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
e) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
f) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
g) Lasten tai asiattomien henkilöiden pääsy työpisteeseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).
h) Kytke ja irrota painelinja vain, kun ilmaventtiili on suljettu.
i) Älä suuntaa painejohtoa itseäsi tai muita ihmisiä ja eläimiä kohti.
j) Älä katkaise paineilman syöttöä puristamalla tai taivuttamalla paineletkuja.
k) Kun käynnistät laitteen, lisää laitteen ilmansyöttöä vähitellen, jotta voit varmistaa, että laite toimii oikein. Jos havaitset laitteessa epänormaalia toimintaa, irrota se välittömästi paineilmasta ja ota yhteys valmistajan huoltoon.
I) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
m) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
n) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
o) Pidä laite poissa lasten ja eläinten ulottuvilta.
p) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.2. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
c) Laitetta saavat käsitellä vain fyysisesti hyväkuntoiset henkilöt, jotka ovat kykeneviä käsittelemään sitä, jotka ovat asianmukaisesti koulutettuja ja jotka tuntevat tämän käyttöohjeen sisällön sekä yleiset työturvallisuusmääräykset.
d) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
e) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi).
Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.

f) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.

2.3. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Varmista, että painejohto on irrotettu, ennen kuin yrität muuttaa säätöjä, vaihtaa lisävarusteita tai tehdä mitään huoltotöitä laitteelle. Tällainen ennaltaehkäisevä toimenpide vähentää onnettomuusriskiä.
c) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
d) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
g) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
h) Älä käytä laitetta valvomatta.
i) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
j) Käytä paineilmaliitäntöihin vahvistettua letkua paikoissa, joissa mekaanisten vaurioiden riski on suuri.
k) Varmista ennen jokaista käyttökertaa, että suutin on asennettu laitteeseen oikein ja että letku on ehjä ja kunnolla kiinnitetty.
I) Laitteeseen syötettävän ilman on oltava kuivaa, puhdasta ja se ei saa sisältää epäpuhtauksia. Epäpuhtaudet voivat tukkia johdot sekä johtaa laitteen ja sen komponenttien vaurioitumiseen.
m) Älä kanna tai ripusta laitetta sen paineletkusta.
n) Älä koske liikkuviiin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu paineilman syötöstä.
o) Jos havaitset vuotoa laitteessa tai sen letkuissa, katkaise paineilman syöttö välittömästi ja korjaa vika.
p) Älä ylitä suositeltua syöttöpainetta, sillä liian suuri paine voi vahingoittaa laitetta.
q) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
r) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
s) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
t) Pidä laite kaukana tulen- ja lämmönlähteistä.
u) Käytä vain paineilmaa laitteen syöttämiseen, älä käytä muita kaasuja.
v) Laitteen ulostulon suuntaaminen itseesi, muihin ihmisiin ja eläimiin on kielletty.
w) Varusta työskentelyalueella oleville sivullisille laitteen toiminnan edellyttämät henkilönsuojaimet kohdan 1 mukaisesti.
x) Älä pidä käsiä laitteen liipaisimen päällä, kun sitä ei käytetä! Hallitsemattoman käynnistyksen vaara!
y) Irrota laite aina paineilmalähteestä; lastata ja purkaa laitetta tai poistua työalueelta.
z) Huomio! Liipaisimen vapauttaminen makasiinin ollessa ladattu aiheuttaa voimakkaan iskun työpintaan. Ole erityisen varovainen.
aa) Pidä turvallinen etäisyys työalueen ja muiden lähellä mahdollisesti olevien esineiden välillä laitetta käyttäessäsi.
bb) Huomio! Kiinnityselementti voi juuttua laitteen pistorasiaan. Muista irrottaa laite paineilmalähteestä ennen tukoksen poistamista. Muuten käyttäjä voi saada vakavia vammoja!
cc) Voitele paineilmanottoaukko päivittäin.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Kone on suunniteltu sopivan kokoisten naulojen asentamiseen.

Tuote on tarkoitettu vain kotikäyttöön.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

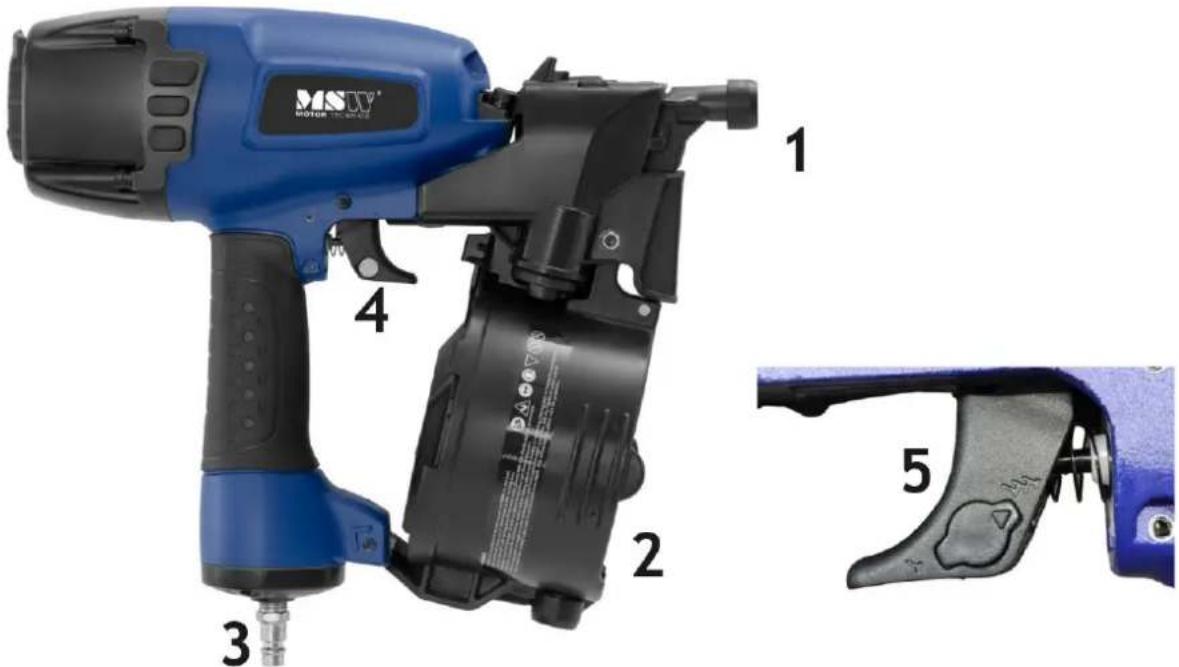

3.1. Laitteen kuvaus

MSW MOTOR NTR-625 1 2 3 4 5

3 – Pneumaattinen liitäntä

4 – Liipaisin

5 – Vasarin toiminnan säädin

3.2. Valmistelu käyttöä varten

LAITTEEN SIJAINTI

Käyttöympäristön lämpötila saa olla enintään 45 °C ja suhteellinen kosteus enintään 85 %. Käytä laitetta vain hyvin ilmastoiduissa tiloissa. Älä peitä laitteen ilmanpoistoaukkoa. Laite on pidettävä etäällä kuumista pinnoista. Laitetta on aina käytettävä tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla, ja se on pidettävä poissa lasten ja sellaisten henkilöiden ulottuvilta, joilla on rajoittunut toimintakyky.

Paineilmansyötön katkaiseva venttiili on oltava välittömästi käytettävissä laitteen käyttökohteessa.

Varmista, että laitteeseen syötettävä ilmanpaine ei ylitä suositeltua aluetta.

3.3. Laitteen kokoaminen

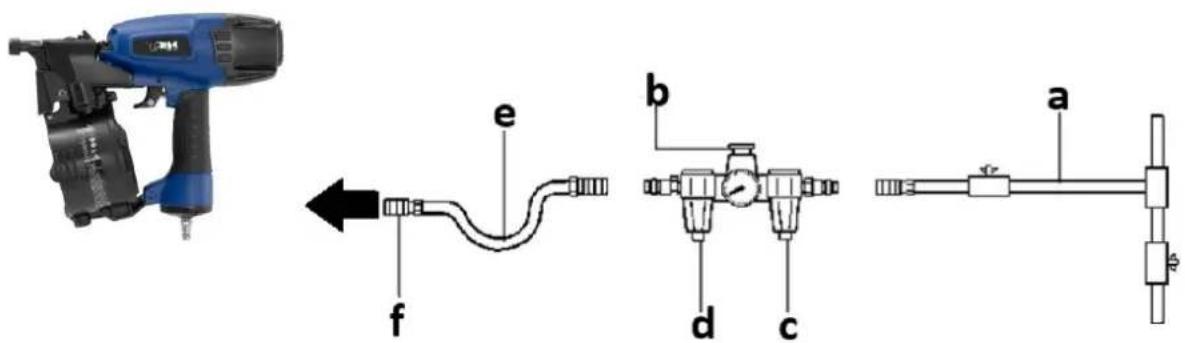

Laitetta käytetään paineilmalla - laitteen syöttöliitäntä tulee varustaa ilmankäsittelysarjalla, eli kuivaimella, voitelulaitteella (voitelulaitteella) ja paineensäätimellä:

a) Paineilmalähde
b) Ilmansäädin
c) Ilmankuivain
d) Rasvapuristin
e) Paineilmaletku
f) Pneumaattinen pikaliitin

Ennen kuin laite kytketään paineilmajärjestelmään, se on tyhjennettävä paineesta. Jos paineilmajärjestelmässäsi ei ole voitelulaitetta, tiputa 2 tippaa pneumaattisten laitteiden öljyä ilmanottoaukon läpi ennen laitteen jokaista käyttöä.

3.4. Laitteen käyttö

TOIMINTAPERIAATE

• Kun suutin on asetettu elementin päälle ja liipaisinta on painettu, laite laukaisee ja asettaa naulan materiaaliin.
• Toinen suuttimen levittäminen materiaaliin ja liipaisimen painaminen uudelleen levittää kynnen ja niin edelleen.
• Vältä työskentelemästä laitteella reunoilla, naulojen lyömistä muihin nauloihin tai liian koviin materiaaleihin.

- Älä koskaan kanna laitetta pitäen kiinni liipaisimesta.

- Pidä laitetta aina lujasti kahvasta - takapotkun vaara, mikä on normaalia tämän tyyppisissä laitteissa. HUOMIO: ennen laitteeseen kohdistuvaa työtä, kuten säätöä, makasiinin täyttöä jne., älä koskaan suuntaa ulostuloa itseäsi, sivullisia tai eläimiä kohti. Älä paina liipaisinta tänä aikana. Laite tulee irrottaa ilmansyötöstä näiden töiden ajaksi.

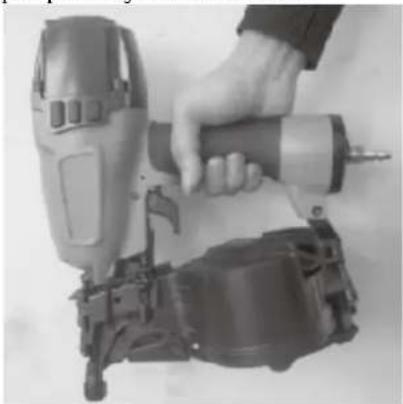

Ladataan nauloja lehteen

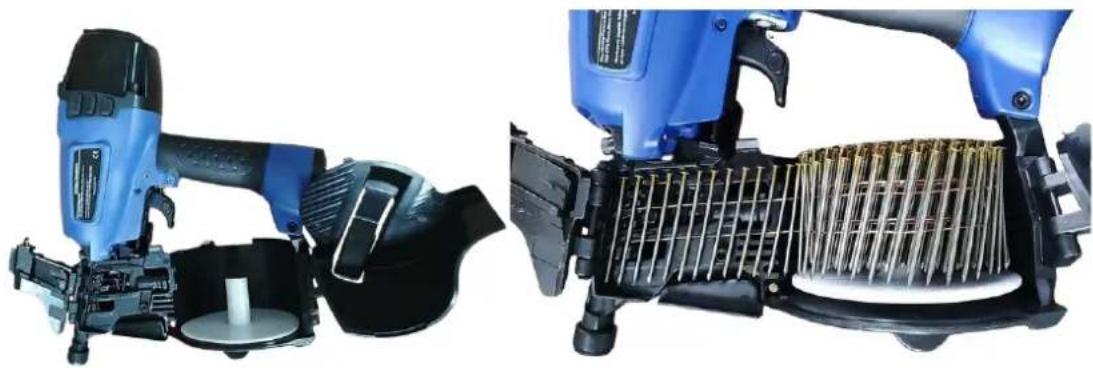

Vapauta makasiini liikuttamalla salpavipua. Täytä lehti nauloilla.

Aseta naulat lehteen. Sulje sitten lipas työntämällä se kokonaan ylöspäin. Kone on valmis töihin.

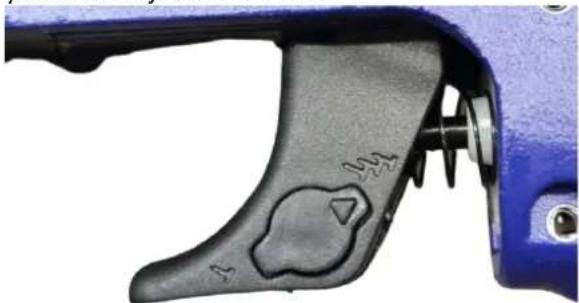

Vasaratilan asettaminen

Laitteen kotelossa aivan liipaisimen vieressä olevan vivun avulla säädä naulojen vasarointitapaa, eli yksittäisiä tai jatkuvatoimisia:

Yksittäinen tila (vipu asetettu yhden naulan kuvakkeeseen) - käytetään naulojen vasaraamiseen yksi kerrallaan. Hyödyllinen työssä, jossa vaaditaan huolellisuutta ja tarkkuutta.

Monitila (kolmen naulan kuvake) - sitä käytetään sarjassa jatkuvaan vasaraan.

3.5. Puhdistaminen ja huolto

a) Ennen puhdistusta, säätöä tai lisävarusteiden vaihtamista ja kun laite ei ole käytössä, vedä paineilman svöttötulppa.
b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita. Pyyhi laite tällaisella puhdistusaineella vain tarvittaessa.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
d) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
e) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
f) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
g) Suorita laitteen säännölliset tarkastukset varmistaaksesi, että se on hyvässä toimintakunnossa, että ruuvit on kiristetty ja mahdolliset vauriot - ennen iokaista käyttöä.
h) Käytä puhdistamiseen pehmeää puhdistusliinaa.
i) Puhdistamiseen ei saa käyttää teräviä ja/tai metalliesineitä (esim. teräsharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on valmistettu.
j) Päivittäistä käyttöä varten laita 2 tippaa pneumaattista öljyä laitteen ilmanottoaukoon ennen jokaista käyttöä.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
