MANUAL DE USUARIO AIRN65CN MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto	Pistola de clavos neumática
Modelo	MSW-AIRN65CN
Presión máxima de trabajo [bar]	8
Longitud de los clavos [mm]	32-65
Consumo de aire [l/min]	185
Capacidad de clavos [uds]	200 - 350
Dimensiones (anchura × profundidad × altura) [mm]	260x330x130
Peso [kg]	2,7

1. Descripción general

El manual del usuario está diseñado para ayudar a utilizar el dispositivo de forma segura y sin problemas. El producto está diseñado y fabricado de acuerdo con estrictas directrices técnicas, utilizando tecnologías y componentes de última generación. Además, se produce cumpliendo con los más estrictos estándares de calidad.

NO USE EL DISPOSITIVO A MENOS QUE HAYA LEÍDO Y ENTENDIDO DETENIDAMENTE ESTE MANUAL DEL USUARIO.

Para aumentar la vida útil del dispositivo y garantizar un funcionamiento sin problemas, utilícelo de acuerdo con este manual del usuario y realice tareas de mantenimiento con regularidad. Los datos técnicos y las especificaciones de este manual de usuario están actualizados. El fabricante se reserva el derecho de realizar cambios asociados con la mejora de la calidad. El dispositivo está diseñado para reducir al mínimo los riesgos de emisión de ruido, teniendo en cuenta el progreso tecnológico y las oportunidades de reducción del ruido.

Leyenda

El producto cumple con las normas de seguridad pertinentes.

Lea las instrucciones antes de usar.

¡ADVERTENCIA! o ¡ PRECAUCIÓN! o ¡RECUERDA! Señal de advertencia general.

Utilice protección para los oídos. La exposición a ruidos fuertes puede provocar pérdida de audición.

Utilizar gafas de seguridad.

Usar guantes de protección.

Utilice protección para los pies.

¡ATENCIÓN! ¡Peligro de lesiones en las manos!

¡RECUERDE! Los dibujos de este manual tienen fines ilustrativos únicamente y en algunos detalles pueden diferir del producto real.

2. Seguridad de uso

¡ATENCIÓN! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar lesiones graves o incluso la muerte.

Los términos "dispositivo" o "producto" se utilizan en las advertencias e instrucciones para hacer referencia a: Pistola de clavos neumática

2.1. Seguridad en el lugar de trabajo

a) No tocar el dispositivo con las manos mojadas o húmedas.
b) Asegúrese de que el lugar de trabajo esté limpio y bien iluminado. Un lugar de trabajo desordenado o mal iluminado puede provocar accidentes. Intente pensar en el futuro, observe lo que sucede y utilice el sentido común cuando trabaje con el dispositivo.
c) No utilice el dispositivo en un entorno potencialmente explosivo, por ejemplo, en presencia de líquidos, gases o polvo inflamables. El dispositivo genera chispas que pueden encender polvo o humos.
d) Si descubre daños o un funcionamiento irregular, apague inmediatamente el dispositivo e infórmelo a un supervisor sin demora.
e) Si tienes dudas sobre el correcto funcionamiento del dispositivo contacta con el servicio de soporte del fabricante.
f) Sólo el punto de servicio del fabricante puede reparar el dispositivo. ¡No intente realizar reparaciones usted mismo!
g) Está prohibido el acceso a un puesto de trabajo a niños o personas no autorizadas. (Una distracción puede provocar la pérdida de control sobre el dispositivo).
h) Conecte y desconecte la línea de presión únicamente cuando la válvula de aire esté cerrada.
i) No apunte la línea de presión hacia usted mismo ni hacia otras personas o animales.
j) No corte el suministro de aire comprimido aplastando o doblando las mangueras de presión.
k) Al encender el dispositivo, aumente gradualmente el suministro de aire al dispositivo para garantizar que funcione correctamente. Si observa algún funcionamiento anormal del dispositivo, desconéctelo inmediatamente del aire comprimido y comuníquese con el punto de servicio del fabricante.
I) Inspeccione periódicamente el estado de las etiquetas de seguridad. Si las etiquetas son ilegibles, deberán ser reemplazadas.
m) Mantenga este manual disponible para referencia futura. Si este dispositivo se entrega a un tercero, deberá entregarle el manual.
n) Guarde los elementos de embalaje y las piezas pequeñas de montaje en un lugar no accesible a los niños.
o) Mantener el equipo fuera del alcance de los niños y los animales.
p) Si este dispositivo se utiliza junto con otro equipo, también se seguirán las restantes instrucciones de uso.

¡Recuerde! Al utilizar el dispositivo, proteja a los niños y a otras personas.

2.2. Seguridad personal

a) No utilice el dispositivo cuando esté cansado, enfermo o bajo la influencia de alcohol, narcóticos o medicamentos que puedan afectar significativamente la capacidad de utilizar el dispositivo.

b) El dispositivo no está diseñado para ser manipulado por personas (incluidos niños) con funciones mentales y sensoriales limitadas o personas que carezcan de experiencia y/o conocimientos

relevantes, a menos que estén supervisados por una persona responsable de su seguridad o hayan recibido instrucciones sobre cómo utilizar el dispositivo.

c) El dispositivo sólo puede ser manipulado por personas físicamente capacitadas, capaces de manejarlo, debidamente formadas, familiarizadas con este manual y formadas en el ámbito de la seguridad y la salud en el trabajo.
d) Cuando trabaje con el dispositivo, utilice el sentido común y manténgase alerta. La pérdida temporal de concentración durante el uso del dispositivo puede provocar lesiones graves.
e) Utilice el equipo de protección personal necesario para trabajar con el dispositivo, especificado en la sección 1 (Leyenda).
El uso de equipos de protección personal correctos y homologados reduce el riesgo de lesiones.
f) Para evitar que el dispositivo se encienda accidentalmente, asegúrese de que el interruptor esté en la posición APAGADO antes de conectarlo a una fuente de alimentación.
g) No sobreestimes tus habilidades. Al utilizar el dispositivo, mantenga su equilibrio y permanezca estable en todo momento. Esto asegurará un mejor control sobre el dispositivo en situaciones inesperadas.
h) No use ropa holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
i) El dispositivo no es un juguete. Se debe supervisar a los niños para asegurarse de que no jueguen con el dispositivo.

2.3. Uso seguro del dispositivo

a) Asegurarse de la colocación estable de la rueda. Utilice las herramientas adecuadas para la tarea encomendada. Un dispositivo correctamente seleccionado realizará mejor y más segura la tarea para la que fue diseñado.
b) Asegúrese de que la línea de presión esté desconectada antes de intentar cualquier ajuste, reemplazo de accesorios o realizar cualquier trabajo en el dispositivo. Esta medida preventiva reduce el riesgo de accidente.
c) Cuando no esté en uso, guárdelo en un lugar seguro, lejos de los niños y de personas no familiarizadas con el dispositivo que no hayan leído el manual del usuario. El dispositivo puede suponer un peligro en manos de usuarios inexpertos.
d) Mantener el dispositivo en perfectas condiciones técnicas. Antes de cada uso, verifique si hay daños generales y, especialmente, si hay piezas o elementos agrietados y si hay otras condiciones que puedan afectar el funcionamiento seguro del dispositivo. Si descubre algún daño, entregue el dispositivo para que lo reparen antes de usarlo.
e) Mantenga el dispositivo fuera del alcance de los niños.
f) La reparación o el mantenimiento del dispositivo deben ser realizados por personas cualificadas, utilizando únicamente repuestos originales. Esto garantizará un uso seguro.
g) Para garantizar la integridad operativa del dispositivo, no retire las protecciones instaladas de fábrica ni afloje ningún tornillo.
h) No deje este aparato desatendido mientras esté en uso.
i) Limpie el dispositivo con regularidad para evitar que se acumule suciedad rebelde.
j) En lugares donde exista un alto riesgo de daños mecánicos, utilice una manguera reforzada para las conexiones de aire comprimido.
k) Antes de cada uso, asegúrese de que la boquilla esté correctamente instalada en el dispositivo y que la manguera esté correctamente conectada y sin daños.
1) El aire suministrado al dispositivo debe estar seco, limpio y libre de contaminación. La contaminación puede obstruir los conductos y provocar daños en el dispositivo y sus componentes.
m) No transporte ni cuelgue el dispositivo por la línea de presión.
n) No toque ninguna pieza móvil ni accesorio a menos que el dispositivo haya sido desconectado del suministro de aire comprimido.
o) Si nota una fuga en el dispositivo o en las mangueras, desconecte inmediatamente el suministro de aire comprimido y resuelva los defectos.
p) No exceda la presión de suministro recomendada ya que esto podría dañar el dispositivo.
q) No cubra la entrada y salida de aire.
r) El dispositivo no es un juguete. Los niños no pueden realizar la limpieza y el mantenimiento sin la supervisión de un adulto.

s) Está prohibido interferir en la estructura del dispositivo para cambiar sus parámetros o su construcción.
t) Mantenga el dispositivo alejado de fuentes de fuego y calor.
u) Utilice únicamente aire comprimido para alimentar el dispositivo, no utilice ningún otro gas.
v) Está prohibido dirigir la salida del dispositivo hacia usted mismo, otras personas y animales.
w) Proporcione a las personas presentes en el área de trabajo el equipo de protección personal necesario para el funcionamiento del dispositivo, como se especifica en la sección 1.
x) ¡No mantenga las manos en el gatillo del dispositivo mientras no esté en uso! ¡Peligro de arranque incontrolado!
y) Desconecte siempre el dispositivo de la fuente de aire comprimido; cargar y descargar el dispositivo o abandonar el área de trabajo.
z) ¡Atención! Al soltar el gatillo cuando el cargador está cargado se genera un fuerte impacto en la superficie de trabajo. Tenga especial cuidado.
aa) Mantenga una distancia segura entre el área de trabajo y otros objetos que puedan estar cerca mientras opera el dispositivo.
bb) ¡Atención! Un elemento de fijación podría atascarse en la salida del dispositivo. Recuerde desconectar el dispositivo de la fuente de aire comprimido antes de eliminar el atasco. ¡De lo contrario el usuario podría sufrir lesiones graves!
cc) Lubrique la entrada de aire comprimido diariamente.

¡ATENCIÓN! A pesar del diseño seguro del dispositivo y sus características de protección, y a pesar del uso de elementos adicionales que protegen al operador, todavía existe un ligero riesgo de accidente o lesiones durante el uso del dispositivo. Manténgase alerta y utilice el sentido común al utilizar el dispositivo.

3. Pautas de uso

La máquina está diseñada para instalar clavos del tamaño adecuado.

El producto está destinado únicamente para uso doméstico.

El usuario es responsable de cualquier daño resultante del uso no previsto del dispositivo.

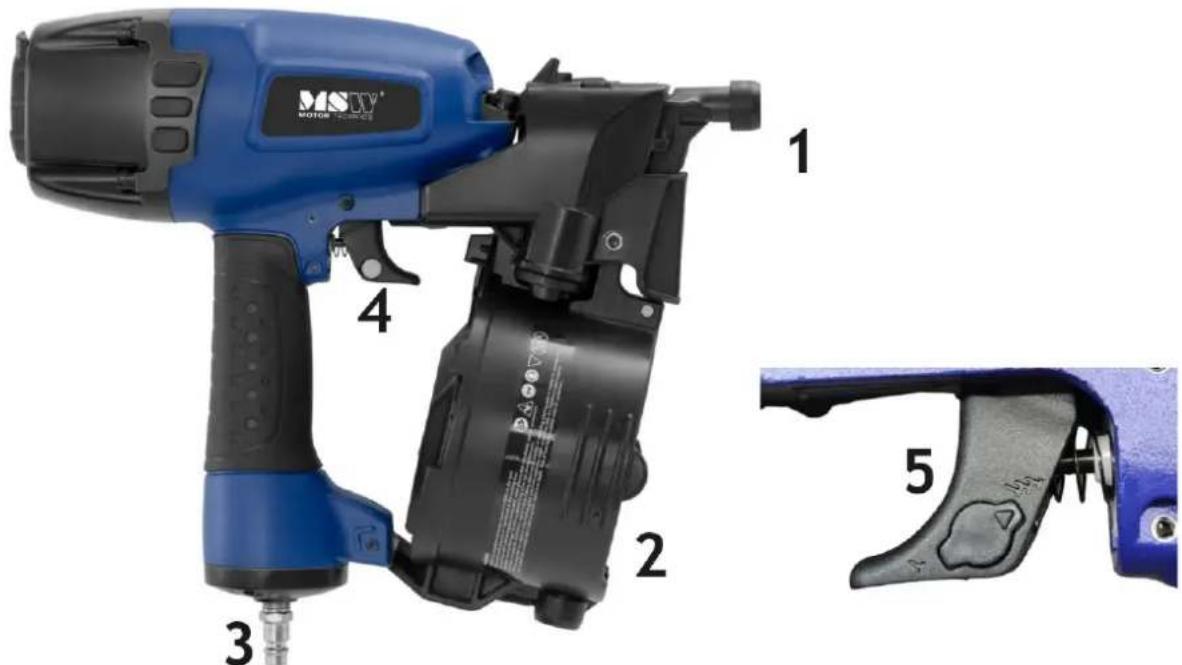

3.1. Descripción del aparato

MOTOM MOTOR 1 2 3 4 5

1 - Punta de salida
2 - Revista
3 - Conexión neumática

4 - Gatillo

5 – Regulador del modo de martilleo

3.2. Preparándose para su uso

UBICACIÓN DEL APARATO

La temperatura ambiente no debe exceder los 45°C y la humedad relativa no debe exceder el 85%. Utilice el dispositivo únicamente en áreas bien ventiladas. No obstruya la salida de aire del dispositivo. Mantenga el dispositivo alejado de superficies calientes. El dispositivo siempre debe utilizarse colocado sobre una superficie plana, estable, limpia, ignífuga y seca, y debe estar fuera del alcance de niños y personas con funciones mentales y sensoriales limitadas. La válvula que desactiva el suministro de aire comprimido debe ser accesible inmediatamente desde el área donde se utiliza el dispositivo. Asegúrese de que la presión del aire que suministra el dispositivo no exceda el rango recomendado.

3.3. Montaje del dispositivo

El dispositivo funciona con aire comprimido; la conexión de suministro del dispositivo debe estar equipada con un kit de preparación de aire, es decir, un secador, un engrasador (lubricador) y un regulador de presión:

a) Fuente de aire comprimido
b) Regulador de aire
c) Secador de aire
d) pistola de engrase
e) Manguera de aire comprimido
f) Acoplador rápido neumático

Antes de conectar el dispositivo al sistema de aire comprimido, se debe despresurizar. Si no tiene un lubricador en su sistema de aire comprimido, debe gotear 2 gotas de aceite para equipos neumáticos a través de la entrada de aire antes de cada uso del dispositivo.

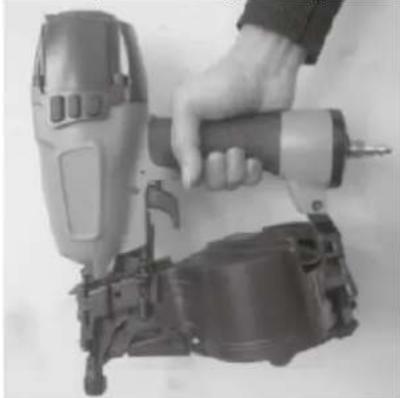

3.4. Uso del dispositivo

• Después de colocar la boquilla en el elemento y presionar el gatillo, el dispositivo disparará y aplicará un clavo al material.
• Otra aplicación de la boquilla al material y presionar el gatillo una vez más aplicará el clavo, y así sucesivamente.
• Evite trabajar con el dispositivo en bordes, clavar clavos sobre otros clavos o materiales demasiado duros.
• Nunca transporte el dispositivo mientras mantiene presionado el gatillo.
• Sujete siempre firmemente el dispositivo por el asa: existe riesgo de contragolpe, lo cual es normal en este tipo de dispositivo.

ATENCIÓN: antes de cualquier trabajo en el dispositivo, como ajustar, llenar el cargador, etc. y nunca orientar la salida hacia usted, personas cercanas o animales. No presione el gatillo durante este tiempo. Durante estos trabajos el dispositivo debe estar desconectado del suministro de aire.

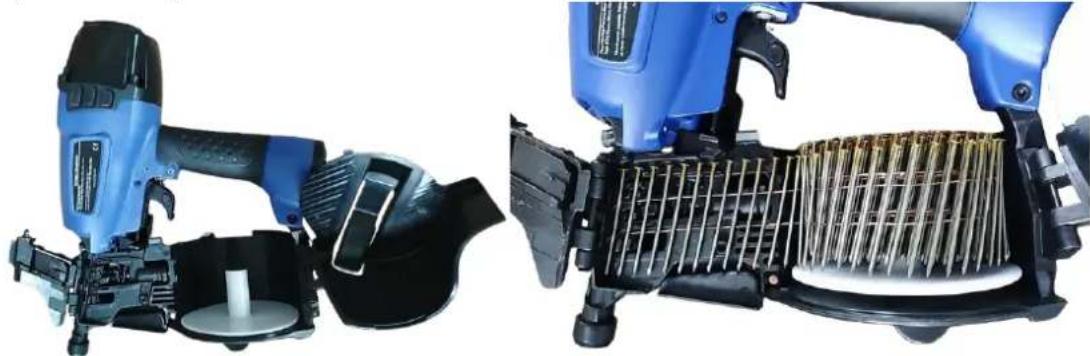

Cargando clavos en la revista.

Libere el cargador moviendo la palanca del pestillo. Carga el cargador con clavos.

Inserta los clavos en el cargador. Luego cierre el cargador empujándolo completamente hacia arriba. La máquina está lista para funcionar.

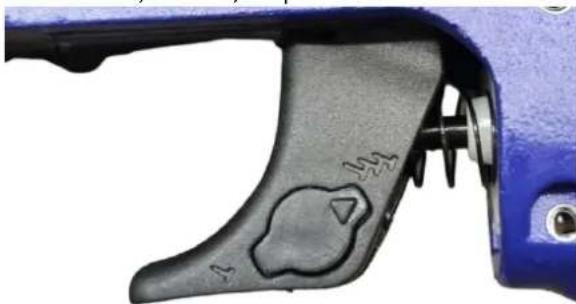

Configurar el modo de martilleo

Con la palanca ubicada en la carcasa del dispositivo, justo al lado del gatillo, ajuste el modo de percusión de los clavos, es decir, simple o continuo:

Modo único (palanca colocada en el icono de un solo clavo): se utiliza para clavar clavos uno a la vez. Útil en trabajos donde se requiere cuidado y precisión.

Modo múltiple (icono de tres clavos): se utiliza para martillar en serie y de forma continua.

3.5. Limpieza y mantenimiento

a) Antes de limpiar, ajustar o sustituir accesorios, y cuando el dispositivo no esté en uso, desenchufe el suministro de aire presurizado.
b) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas. Limpie el dispositivo con dicho limpiador sólo si es necesario.
c) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
d) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.
e) Asegúrese de que el agua no penetre a través de los orificios de carcasa.
f) Los orificios de ventilación deben limpiarse con un cepillo y el aire comprimido.

g) Realice inspecciones periódicas del dispositivo para asegurarse de que esté en buen estado de funcionamiento, que los tornillos estén apretados y que no haya daños, antes de cada operación.
h) Para limpiar, debe utilizarse solamente un paño suave.
i) No utilice objetos afilados y/o metálicos (por ejemplo, cepillos de alambre o espátulas de metal) para la limpieza, ya que pueden dañar la superficie del material del aparato.
j) Para uso diario, aplique 2 gotas de aceite neumático en la entrada de aire del dispositivo antes de cada operación.

ELIMINACIÓN DE DISPOSITIVOS USADOS:

No deseche este dispositivo en los sistemas de residuos municipales. Entréguelo a un punto de recogida y reciclaje de aparatos eléctricos y eléctricos. Consulte el símbolo en el producto, manual de instrucciones y embalaje. Los plásticos utilizados para construir el dispositivo se pueden reciclar de acuerdo con sus marcas. Al elegir reciclar, estás haciendo una contribución significativa a la protección de nuestro medio ambiente.

Comuníquese con las autoridades locales para obtener información sobre su instalación de reciclaje local.
