HASZNÁLATI ÚTMUTATÓ 4731 VSI-A SOLO

Uzembe helyezes elott olvassa el ezt a hasznalatiutasitast. Ez feltetlenul szukséges a biztonsagos munkavégzeshez es a hibamentes kezeléshez.
Tartsa be a jelen dokumentacioban es a keszuleken olvashatoBiztonsagi es figyelmeztetoutasitasokat.
A hasznalati utasitast orizze meg es adja tovabb a késöbbi hasznalonak.

Jelmagyarazat

Figyelem!

A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi serülést és / vagy vagyoni kár.

Különleges informáciok a jobb érthetöseg és kezelés érdekében.

A fenykepezogep szimbolum abrakra utal.

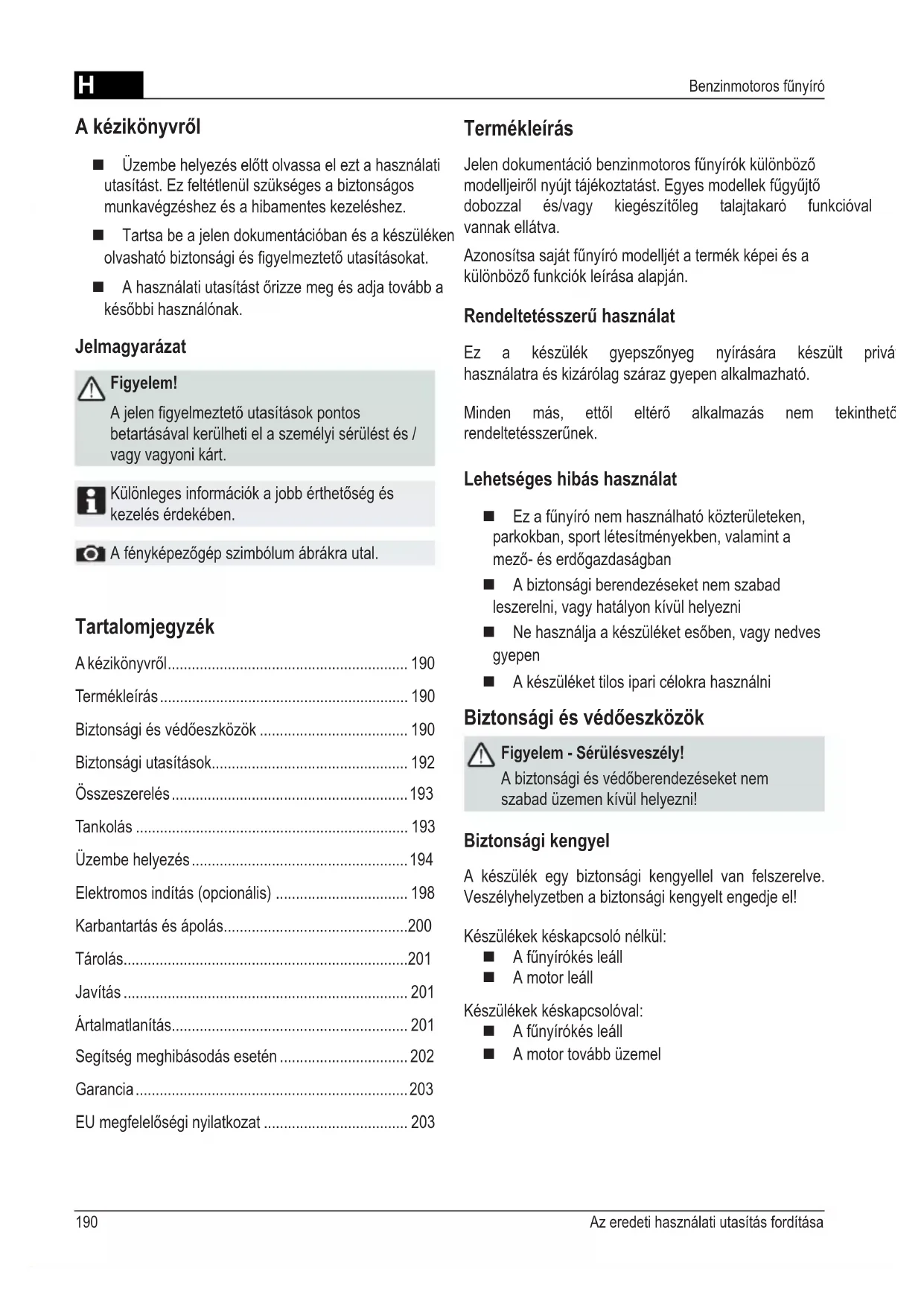

Tartalomjegyzék

A kézikönyvröl 190

Termékleiras 190

Biztonsagi es vedoeszkozok 190

Biztonsagiutasitasok. 192

Összeszerelés 193

Tankolás 193

Uzembe helyezés 194

Elektromos inditás (opcionális) 198

Karbantartás és ápolás. 200

Tárolás. 201

Javitas 201

Artilmatlanitas. 201

Segitség meghibásodás esétén 202

Garancia 203

EU megfeleloségi nyilatkozat 203

Termékleirás

Jelen dokumentacio benzinmotores fünyírók különbozó
modelljeiról nyújt tajékoztatást. Egyes modelelek fügyüjtó
dobozzal és/vagy kiegészítǒleg talajtakaró funkcióval
vannak elláta.

Azonositsa sajat funyiro modelljét a termek képei és a kulönboző funkciok leírsa alapján.

Rendeltetesszeru hasznalat

Ez a keszülék gyepszönyeg nyirására keszült privá használatra és kizárolag száraz gyepen alkalmazható.

Minden mas, ettol eltero alkalmazas nem tekinthetrendeltetesszerunek.

Lehetséges hibás használat

Ez a funyiro nem hasznalható kozteruleteken, parkokban, sport letesitmenyekben, valamint a mezo- es erdogazdasagban
Abiztonsagi berendezeseket nem szabad leszerelni, vagy hatalyon kivul helyezni
Ne használja a készüléket esöben, vagy nedves gyepen
A keszüléket tilos ipari celokra használni

Figyelem - Sérulésveszély!

ABiztonsagi es vedoberendezeseket nem szabad uzemen kivul helyezni!

Biztonsági kengyel

A keszülék egyBiztonsági kengyellevan felszerelve. Veszelyhelyzetben abiztonsági kengyelt engedje el!

Keszulekek keskapcsolo nelkul:

A funyirokes leall
A motor leáll

Keszülekek keskapcsolóval:

A funyirokes leall
A motor tovabb uzemel

Vedolemez

A védōlemez a kirepūló tárgyaktól védi a felhasználôt.

1 Inditókotel 9 Vágásimagassag állitása*
2 Inditás, leállitás* 10 Késkapcsoló*
3 Kerékmeghajtás* 11 Variator hajtás*
4 Biztonsági kengyel 12 Használati útmató
5 Ergonomikus magassagállitás* 13 Kidobó betét*
6 Töltöttsegmérő* 14 Zárófedél*
7 Védőlemez* 15 Molcsozó/talajtakaró szett*
8 Fügyüjtő doboz* * kivitel szerint

A keszüléken lathato jelzesek

	Figyelem! Legyen nagyon óvatos használat kozben.		A vágóeszközön történő munka elätt húzza le a gyújtógyertya csatlakozóját!
	Üzembe helyezés elätt olvassa el a használat utmutató!		Oldja ki a motorféket.
	Harmadik személy nem tartózkodhat a veszélyes terülen!		Kapcsolja be a kerékmeghajtást.
	Tartsa tívol a kezét és a lábát a vágóeszköztól!		Gáz tívezérlo indítás/leállitás.
	Tartson tívolságot a veszélyzónától.

Kiegészítő szimbólumok az elektromos inditóval felszerelt keszülékeknél

Figyelem! Aramutés veszelye.

Tartsa távol a csatlakozó gezetéket a fünyírókésektól.

A keszüléket karbantartasi munkalatok elott, vagy serult tapkabel eseten mindig valassza le az elektromos halózatról.

Biztonságiutasítások

Figyelem!

A gépetCsakmuzsakilagkifogastalanallapotban szabadhasznánl!

Figyelem - Sérulésveszély!

ABiztonsagi es vedoberendezeseket nem szabad uzemen kivul helyezni!

Figyelem - Égésveszély!

A feltankolt gépet ne tárolja oyan épuletben,
ahol a benzingózök nyilt lánggal, vagy szikrával
érintkezhetnek!

A motor,kipufogo, akkumulatorto es üzemanyagtank kornyeket tartsa tavol funyesedektol, benzintol es olajtol.

Harmadik szemely nem tartózkodhat a veszélyesterülen
Esetleges szemelyi és vagyoni sérülsekér a gépvezetője, illetve felhasználoja a felelos
Gyerekek vagy a hasznalati utasitast nem ismero szemelyek a keszuleket nem hasznalhatjak
Vegye figyelembe a kezelő személy életkorára vonatkozó helyi szabályozásokat
Ne használja a keszüléket alcohol, drog vagy gyógenszerek fogyasztása után
Viseljen a celnak megfelő munkaruhát

Hosszú nadragot
Zart es csuszasbiztos labbelit
Hallásvéð eszközt

Lejtón tórén o munka során

■ mindig ügyeljen a biztos állasra
■ mindig keresztbe nyirja a lejt'on a fuvet, soha ne fel-le iranyban

ne nyirja a fuvet 20^ -nal nagyobb dolesszogu lejtón

Csak megfelelo termeszetes napeny, vagy mesterséges megvilagitas mellett dolgozzon
A testét, végtagjait és ruházatát tartsa a vágokéstól távol
Vegye figyembe az üzemidore vonatkozó országspecifikus rendelkezeseket
Ne hagyja felügyelet nélkül az üzemben levő készüléket
MindigCsakélesfunyirokesselvagjaafivet
A keszüléket soha ne üzemeltesse seruitt védöberendeźesekkel / védörácsokkal
A keszüléket soha ne üzemeltesse teljesen felszerelt védöberendeźesek nélkül (pl.: védolemez, fugyüjto berendeźesek)
Ellenörizzee a keszüléket minded hasznalat elott, hogy nem serült-e, az esetlegesen serült alkatrészeket pedig az ismetelt hasznalat elott cseréttesse ki
■ Allitsa le a motort, varja meg mig nyugalmi helyzetbe all es huzza le a gyertyapipat

ha magára hagyja a készüléket
■ meghibásodások fellepese eseten
a lokkolas kioldasa elott
az eltomodesek megszuntetese elott
azidegen testekkel tortent erintkezes utan

Keressen lathato seruléseket a funyron es Hajtsa vègre a szükséges javitasi munkalatokat, mielott ujra dolgozna a fenyiroval.

Helyezze vissza a gyertyapipát es inditsa el a motort

a hiba elharitasa (lasd a hibakeresesi) es a keszulek ellenorzese utan
a keszülék megtiszítása után

Gondosan ellenorizzhe funyiras elott a nyirni kivant teruletet, es tavolitson el minded idegen targyat
■ Kūlōnós Óvatossággal járjon el amikor megfordul a fūnyíroval, vagy amikor a fūnyirot magához húzza
Ne tolja at a funyirot akadalyokon (pl. faagak, gyokerek)
A funyesedeketCsak teljesen leallt motor mellett tavolitsa el

■ Allitsa le a motort / fünyíró kést, amikor egy oyan területet keresztez, ahol nem szerétrné lenyírnìa füvet
A keszüléket soha ne emelje meg vagy hordozza járó motor mellett
Ne egyen vagy igyon a benzin vagy motorolaj betoltesekor
Ne légezze be a benzingózt

Összeszerelés

Kövesse a mellekelt szerelesi utmutatót.

Figyelem!

A keszüléketCsak teljes összeszerelèse utan szabad üzemeltetni.

Tankolás

Uzembe helyezés elott fel kell tankolina a fynirot.

Vigyázat - égésveszély!

A benzin és olaj fokoottan tuzveszélyes anyagok!

Mindig be kell tartani a csomagolásban megtalalható, a motorgyártó által összeállitott kezelési utmutató.

Uzemanyag

	Benzin Motorolaj
Típusok	normál, ólemmentes benzin	lásd a motorgyártó utasításait
Töltési mennyiség	lásd a motorgyártó utasításait	kb. 0,6 l

Biztonság

Figyelmeztetes!

Tilos a motort zárt helyiségben jaratni. Mérgezésveszély!

Benzint es olajat kizárolag az erre a celra tervezett tárolókban tartson
A benzint es olajat kizarolag hideg motor mellett, a szabadban toltson be, vagy eresszen le
Járó motor mellett tilos a benzin, vagy olaj betöltese
Ne tölts tül a tankot (A benzin kifolyhat a tagulás következtében)
Tankolás kozben tilos a dohányzás
A tanksapkát jaró vagy forró motor esétén tilos kinyitni
A séruilt tartályt vagy tanksapkát ki kell cserélni
A tanksapkát szorosan le kell zární
Ha kifolyt a benzin:

ne inditsa el a motort
ne kiseselje meg mukodtetni a gyujtast
■ tisztfsa meg a keszuleket

Ha kifolyt a motorolaj:

ne inditsa el a motort
a kifutott motorolajat olajmegkoto szerrel vagy ronggyal itassa fel es szakszeruen artilmatlanitsa
tiszitsa meg a keszuleket

A faradt olajat tilos

kidobni a hulladekkal egyutt
a csatornába, lefolyóba vagy a foldre önteni

Javasoljuk, hogy a fáradt olajat zárt tartályban juttassa el az uyrahasznosító szervezethez vagy adja le valamelyik ügyfélszolgálaton.

Benzin betöltese

1. Tekerje le a tanksapkát, és tegy tiszta helyre.
2. A benzint tölcsér segítségevel toltse be.
3. A tank betö nyilást zárja vissza szorosra és tiszíttsa le.

Motorolaj betöltese

1. Csavarozza le az olajbetoltó nyilás fedelet, és tegye tiszta helyre.
2. Az olajat tölcsér segítségével toltse be.
3. Az olajbetönyilast zárja vissza szorosra és tisztltsa le.

Uzembe helyezés

Figyelem!

Laza, sérult vagy kopott késsel és/vagy rogzítőelemekkel a készüléket tilos kezelni.
Minden egyes üzembe vétel elött végezze el az Ellenőrzésst szemrevételezésell.

A fenykepezogep szimbolum a kovetkez o oldalakon az abrakra utal, 4. oldal -7.

Vágásimagassagbeallitasa

Figyelem - Sérulésveszély!

A vágasi magassagot kizárólag lekapcsolt motor és nyugvo helyzetben levő vágokések mellett végezze el.

• Az összes kereket állītsa azonos vágasi magasságra.
• A vágási magasság állitásanak lehetösege modellfuggó.

Központi allitas (c)

1. Tartsa nyomva a kozponti magassagallitas gombjat (1).

Rövidebb fü eseten nyomja a kozponti magassagallitas kézi fogantyújat lefelé (1/2)
Hosszabb fü eseten huzza a kozponti magassagallitas kézi fogantuyjat felfel (2)
Az épp aktuális magassagi beallitás megjelenik (6/3)

1. Engedje el a gombot a kivist vagasi magassag elerese utan.

Tengelyallitas vagy kozponti allitias 3

1. Nyomja a kioldó kart oldalra és tartsa úgy.
2. Tolja a kart jobbra vagy balra a kivant vagasi magassag elereshez.
3. Hagyja a kart, hogy beugorjon a helyere.
4. Ügyeljen rá, hogy minded keréknél egyformamagassagot allitson be.

Egyes kerekek gyorsallitasa vagy tengely-allyitas (d)

1. Nyomja a kioldó kart oldalra és tartsa úgy.
2. Tolja a kart jobbra vagy balra a kivant vagasi magassag elereshez.
3. Hagyja a kart, hogy beugorjon a helyere.
4. Ügyeljen rá, hogy minded keréknél egyformamagassagot allitson be.

Egyes kerekek allitasa (

1. Oldja ki a kerékcsavart.
2. A kéréksavart helyezze a kivist vagasi magassagnak megfelő lyukba.
3. Húzza szorosra a kérécksavart.
4. Ügyeljen rá, hogy minded keréknél egyformalyukmagassagot allitson be.

Kozponti tengely allitás (10)

1. Helyezze mindkét hüvelykujjat a tengelyek vegère.
2. Helyezze az ujjat a funyirohaz ala.
3. A két huvelykujjával állitsa a tengelyt az addigi rovatkából a kivist vágasi magasságba.
4. A két hüvelykujjával állitsa a tengelyt az addigi rovatkából a kivist vágasi magasságba és hagyjabekattanni.
5. Ügyeljen rá, hogy minded keréknél egyformamagassagot allytson be.

Fünyirás fügyüjtö dobozzal

Figyelem - Sérulésveszély!

A fugyujto dobozt kizarolag allo motor es nyugalmi helyzetben levovagokesek mellett helyezze fel, vagy vegye le.

1. Hajtsa fel a védolemezt és akassza be a fügyújtó dobozt a tartójába (8).

Toltottseg jelzó

A toltottseg jelzot a legaramlat egyre feljebb tolja funyiras kozben (c).

Amikor a fugyujt doboz megtelik, a toltottseg dobozon jelenik meg (7b). A fugyujt dobozt ki kell uriteni.

A fugyujto doboz kiuritese

1. Emelje fel a védolemezt.
2. Akassza ki a fugyujt dobozt es vegye le hatrafele (3).
3. A fugyujt doboz kiuritese.
4. Hajtsa fel a védölemezt és akassza be a fügyüjtö dobozt a tartójába (18).

Fünyirás fügyüjtö doboz nélkül

Figyelem!

Kizárólag akkor nyírja a füvet fúgyújto doboz nélkül, ha a védolemez forgo rugója üzemépes.

A védōlemez a rugó erejének köszonhetoen felfekszik a fūnyíró házra. A fūnyesédék igy hátul, alul kerül kidobásra.

Talajtakaras mulcsolóval (optionalis)

Mulcsolás során a fünyesedéket a fünyíró nem össze, hanem a gyepen hagyja. A talajtakaras megvédia talaj t kiszáradastól és ertékes tapanyagokkal latja el.

A legjobb eredményeket a fu rendszers, kb. 2 cm-esre nyirásával érheti el. Csak a pu levészövettel rendelkezo fiatal fu rohad el gyorsan.

Fumagassag mulcsolas elott: Maximum 8 cm
Fumagassag mulcsolás után: Legalabb 4 cm

Lepesi sebességét igazítsa a mulcsoláshoz, ne menjen tól gyorsan.

Mulcsolokeszletfelhelysezese

Figyelem - Sérulésveszély!

A mulcsoló szettet kizárólag alló motor és nyugalmi helyzetben lévo vágokések mellett helyezze fel, vagy vegye le.

1. Vegye le a fugyujto dobozt (
2. Hajtsa fel a vedlo lemezt es helyezze be a mulcsolokeszletet a fukidobó aknába (c). A zarnak be kell kattannia.

Amennyiben a mulcsoló keszlet nem kattan be a helyere, mind a mulcsoló, mind a vagokés megserülhet.

A mulcsoló keszlet eltavolitása

1. Emelje fel a védölemezt.
2. Oldja ki a mulcsolo keszlet zarjat (10/1).
3. Húzza ki a mulcsoló készletet (10/2).

igy

Fünyirás oldalsó kidobással (optionalis)

Figyelem - Sérulésveszély!

Az oldalsó kidobót kizárólag alló motor és nyugalmi helyzetben lévo vágokések mellett helyezze fel, vagy vegye le.

Oldalso kidobofelhelysezese

1. Távolítsa el a fúgyüjto dobozt és helyezze be a mulcsoló készletet.
2. Az oldalso kidobó fedelét Hajtsa fel és tartsa úgy (1/1).
3. Helyezze be az oldalsó kidobó csatornát (13/2).
4. Lassan Hajtsa le a fedelet.
   A fedelBiztositja, hogy a csatorna ne eshessen ki.

Oldalso kidobó eltávolítasa

1. Az oldaso kidobó fedelét Hajtsa fel és tartsa úgy (31/1).
2. Nyissa fel az oldalso fedelet es tavolitsa el az oldalso kidobot (1/2).

Fogó magassag beállitasa (optionalis)

Gombállitas

1. Tartsa nyomva mindkét gombat a felso fogantyun és allytsa öket a kivist potzicioba (312/1).
2. Engedje el a gombokat, hogy a felső fogantyú bekattanjon a helyére.

Kapocsallitas

1. Tartsa szorosan a nyelet és oldja ki mindkét kapcsot (2/2).
2. Allitsa a nyelet a kivant pozicioba.
3. Zárja a kapcsokat.

A motor beinditása

Vigyázat - Mérgezésveszély!

Tilos a motort zárt helyiségben jaratni.

Figyelem - Sérulésveszély!

Ne dontse meg a keszüléket az inditás során.

• A motort kizárolag felszerelt kés eseten indítsa be (a kés lendítő tomegként szolgál)
• Üzemmeleg motor inditása esétén a szivattyú vagy a manuális benzinadagoló gombot NE használja
• Ne módositsa a szabályozó beállitásokat a motoron

A keszüléket ne inditsa el, amennyiben a kidobócsatorna végère az alábbi alkatrészek egyike nincs felszerelve:

Fugyujto doboz
Vedolemez
Mulcsoló keszlet

Az indito kapcsolot kulonos gondossaggal kezelje, a gyartoi utasitasoknak megfeleloen
Ugyeljen ra, hogy megfelelo tavolsag legyen labai es a vagokesek kozott
A keszüléket alacsony füben indítsa be

Pozciojelzo a keszuleken:

Szivató* Be Ki	ⅣⅠⅡ
Gáz távezérő* Indítás Leállítás
Gáz távezérés szivatóval*
Variató hajtás* Gyors Lassú
Késkapcsoló* Be Ki

• kivitel szerint

Manuális indítás

gáz távzeérles nélkül, szivatóval

Szivató

Be

Ki

1. Allitsa a szivatot 1 allasba (101).
2. Húzza aBiztonsági kengyelta felsó fogantúhoz és rögzítse (17) - Abiztonsági kengyel nem kattan be.
3. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (c18).
4. A motor bemelegedese utan (kb. 15-20 masodperc) allitsa a szivatot 2. allasba (3/2).

A motor elore meghatarozott adagolobeallitassal rendelkezik.

Ezert nem lehetséges a fordulatszam szabályozása.

gáz távzeérlo nélkül, manuális benzinadagoló gombbal (16)

1. Nyomja meg a manuális benzinadagoló gombat 3-szor kb. 2 masodpercenként (46). 10^ alatti hörmséklet esétén 5-ször nyomja meg a manuális adagológombat.
2. Húzza aBiztonsági lengyelt a felsó fogantúhoz és rögzítse (17) -Abiztonsági kengyel nem kattan be.
3. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (c13).

A motor elore meghatarozott adagolobeallitassal rendelkezik.

Ezert nem lehetséges a fordulatszam szabályozása.

gáz távvezerlo, manuális benzinadagoló/szivató nélkül

1. Húzza aBiztonsági kengyelt a felsó fogantúhoz és rögzítse (17) -Abiztonsági kengyel nem kattan be.
2. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (198).

A motor elore meghatarozott adagolbeallitassal rendelkezik.

Ezert nem lehetséges a fordulatszamszabályozása.

gáz távvezéréssel, szivatóval

Gáz pávzeérles szivatóval

1. Allitsa a gazkart allasba (141).
2. Húzza a biztonsági kengyelt a felsó fogantúhoz és rögzítse (6 17) -A biztonsági kengyel nem kattan be.
3. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismet feltekeredni (18).
4. A motor bemelegedése utan (kb. 15-20 masodperc)
   állitsa a gázkart és állasok kozé (14/2).

gáz távpezérlövel, manuális benzinadagoló/szivató nélkül

Gáz pávezérió
Inditás Leallítás

1. Allitsa a gazkart allasba (20/1).
2. Húzza aBiztonsági kengyelt a felsófogantúhozés rögzítse (17)-Abiztonsági kengyel nem kattan be.
3. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismet feltekeredni (18).
4. A motor bemelegedese utan (kb. 15-20 masodperc)
   allitsa a gazkart es allasok kozé (20)

gáz távvezérlövel, manuális benzinadagoló gombbal (6)

Gáz páwezérló
Indítas Leál

1. Állitsa gázkart állásba (20/1).
2. Nyomja meg a manuális benzinadagoló gombot 3-szor kb. 2 masodpercenként (16). 10^ alatti hómér séklet esétén 5-ször nyomja meg a manuális adagológombot
3. Húzza a biztonsági kengyelt a felső fogantúhoz és rögzítse (17) - A biztonsági kengyel nem kattan be.
4. Az inditóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (18).
5. Amint a motor jar, a gázkart állítsa a kivant motor fordulatszám elérèse érdekében és állaskoze (0).

Elettromos indítás (optionalis)

Elektromos inditás manuális benzinadagolóval (16)

1. Állítsa a gázkart „START“ állásba (15/1).
2. Nyomja meg a manuális benzinadagoló gombot 3-szor kb. 2 masodpercenként (196). 10^ alatti hómér séklet esétén 5-ször nyomja meg Za manuális adagológombot
3. Húzza aBiztonsági kengyelt a felsó fogantúhoz és rögzítse (17) - Abiztonsági kengyel nem kattan be.
4. Tekerje a gyújtáskulcsot a gyújtászárban teljesen jobbra (19).
5. Amint a motor jár, engedje el a gyújtáskulcsot (ami visszaugrik „0“ állásba).
6. A gazkart a kivist fordulatszám figyelembevetelevel állitsa és állás kozé (152)

Elektromos inditás manuális benzinadagoló / szivato nélkül (45)

1. Állitsa a gázkart „START“ állásba (15/1).
2. Húzza aBiztonsági kengyelt a felsó fogantúhoz és rögzítse (17) - Abiztonsági kengyel nem kattan be.
3. Tekerje a gyújtáskulcsot a gyújtászárban teljesen jobbra (19).
4. Amint a motor jár, engedje el a gyújtáskulcsot (ami visszaugrik „0" állásba).
5. A gázkart a kívant fordulatszám figyelembevetelevel állitsa és állas kozé (152)

Keskapcsoló (optionalis)

Keszkapcsoló
Be

Ki

A késkapcsoló segitségével a fyníró kés be- és kicsatolható, miközben a motor tovább jár.

Fünyiro kés becsatolása

1. Húzza aBiztonsági kengyelt a felsö fogantúhoz és rögzítse (17) - Abiztonsági kengyel nem kattan be.
2. Tolja el a kapcsoló karját a testtól (21/1) - A funyíró kés becsatolódik.

Fünyiro kés kicsatolása.

1. Engedje el aBiztonsagi kengyelt (15).

-A funyiro kés kicsatolodik.
-Akapcsolo knyugalmi allasba all (21/2).

A motor kikapcsolása

Keskapcsolónkuli keszülék

1. Allitsa a gázkart áljasba (2008).
2. Engedje el aBiztonsagi kengyelt ( 16). -A motor kikapcsol.

Figyelem, sulyos vagasi serulés veszelye!

A motor leallitas utan meg forogha. Kikapcsolas utan gyrozodjon meg rola, hogy a motor all.

Keszapcsolos keszülék

Keszkapcsoló

Be

Ki

1. Engedje el aBiztonsagi kengyelt ( 15).
2. Allitsa a gázkart -alásba (202). A motor kikapcsol.

Figyelem, sulyos vagasi serulés veszelye!

A motor leallitas utan meg forogha. Kikapcsolas utan gyozodjon meg rola, hogy a motor all.

Kérék meghajtás (optionalis) (2)

Figyelem!

A meghajtástCsak jaró motor mellett kapcsolja be.

Kerekmeghajtas bekapcsolasa

1. Nyomja a meghajtás kapcsoló kengyelt a felső fogantyú felé és tartsa úgy (32) - a meghajtás kapcsoló zár nem kattan be.
   -A kerekmeghajtás bekapcsol.

Kerekmeghajtás kikapcsolása

1. Engedje el a meghajtás kapcsoló zárat (24).
   -A kerekmeghajtás kikapcsol.

Variator hajtás (sebességvezérles) (optionalis)

Variator hajtás

Gyors Lassu

A variador Hajtással a fünyíró menetsebessége fokozamentiosen állithato.

Figyelem!

A kart kizárolag járó motor mellett üzemeltesse.

Motorhajtás nélkūl bekapcsolás esetén

károsodhat a meghajtasi mechanizmus.

Nagyobb sebesség elereshez a k (23)

húzza (123/2) irányaba

Alacsonyabbsebessegelereshez akart (23)

húzza (13/1) irányaba

A menetsebesserget mindig az aktualis talaj- es gyepviszonyoknak megfeleloen allitsa be.

Karbantartás és ápolas

Figyelem - Sérulésveszély!

• Minden karbantartasi es apolasi munka elott allitsa le a motort es huzza le a gyertyapipat.
• A motor leallitas utan meg foroghat. Kikapcsolas utan gyrozodjon meg rola, hogy a motor all.
• A vágokés karbantartása és apolása közben mindig viseljen védokesztyút!

A fugyujtboberendezest rendszeresen ellenorizze mukodokepesseg es kopas szempontjabol
Tiszttsa meg a keszüléket minded hasznalat utan
Ne locsolja le a keszüléket vizzel, a behatoló viz meghibásodásokhoz gezethet (gyújtóberendezs, porlasztó)
■ Rendszeresen ellenőrizze, hogy nem sérült-e a vágokés
A hibás kipufogót mindig cserélje ki

Fünyíró megdontése

Motorgyartotol fuggen:

a porlasztónak / légszürönek felfelé kell mutatnia (16)
a gyujtogyertyanak felfelé kell neznie (27)

Vegye figyembe a motorgyartó hasznalati utmutatóját!

Élezze / cserélje ki a fūnyíró kěst

A tompa, sérult fūnyíró keseket kizárolag szervizzel vagy arra feljogosított szaküzemben éleztesse/újittassa fel
Az utolag elezett késeket ki kell egyensúlyozni

Figyelem!

A ki nem egyensúlyozott kések vibraciónhoz és a fünyíró sérüléséhez gezethnek.

Indito akumulator toltese (optionalis)

Az indito akkumulator karbantartast nem igenyel es normal esetben a funyiro tolti. Kulanleges esetekben az akkumulatort a felhasznalonak kell felttoltenie:

A funyiro elso üzembe helyezese elott
■ Kisutéskor, teli szunet elott vagy hosszabb alláii idó esétén (> 6 hónap)

Toltes menete:

1. Vegye ki a toltot az akkumulator dobozabol.
2. Valassza le az akkukábelt a motorkabelrol ( 1028).
3. Kösse össze az akkukábelt a toltó kabelle (29).
4. Csatlakoztassa a toltot az elektromos halózatra. Az elektromos halózatban uralkodó feszültseg meg kell egyezzen a toltöberendezes üzemi feszültsegével.

A toltesi ido kb. 36 ora.

Csak a mellekelt eredeti toltoberendezest hasznalja.

Figyelem!

• Az indito akkumulatortCsak szaraz, jol szellozott helyisegeken toltse.
• A fünyíró t ne helyeze üzembe a toltési folyamat alatt.

Motor karbantartása

Motorolaj cseréje

1. Az olaj felfogására megfelelo tartályt keszitsen elo.
2. Eressze le, vagy szívja le az olajat teljesen az olaj betöl'to nyiláson keresztül.

A használt motorolajat környezetbarát MODON ártalmatlanítsa!

Javasoljuk, hogy a fárdt olajat zárt tartályban juttassa el az ujrahasznitosó szervezethez vagy adja le valamelyik ügyfélszolgálaton.

A fáradt olajat tilos

• kidobni a hulladékkal együtt
  kionteni csatornaba vagy lefolyoba
  kionteni a foldre

Legszurocsereje

tartsa be a motorgyartoutasitasait

Gyujtógyertya cseréje

tartsa be a motorgyartoutasitasait

Kérék meghajtás (optionalis)

Amennyiben jaró motor mellett a kerékmeghajtas már nem lenne be, vagy kikapcsolhato, a megfelelo bowdenen allitani kell.

Figyelem!

A bowdent csak kikapcsolt motor mellett allytsa.

1. Tekerje a bowden állíto részét a nyíl irányába (30).
2. A beallitas Ellenorzesehez inditsa el a motort es kapcsolja be a kerek meghajtast.
3. Amennyiben a kerekmeghajtas tovabbra sem üzemel, a funyirot vigye a szakservizbe, vagy felhatalmazott javito üzembe.

Az inditofogaskerek beolajozasa

Az inditofogaskereket a meghajto tengelyen idorol idore olajozza be permetezett olajal

A kerekmeghajtas hajtasa karbantartast nem igenyel.

Tárolás

Figyelem - Robbanásveszély!

Ne tárolja a keszüléket nyílt láng, vagy hóforrások kozelében.

Hagyja kihulni a motor
A helytakarékos tároláshoz csukja össze a felsö nyelet. (1, 32)
A keszüléket száraz, gyermekek és illetéktemszemelyek szamára nem hozzaférhétő helyentárolja
Az indito akkumulátort fagmentedes helyen tárolja
Az indito akumulátort idönként toltse ujra
■ Engedje le a benzintankot
Húzza le a gyertyapipat

Javitás

Javitasi munkalatokat kizarolag a szakserviz, vagy felhatalmazott javto üzem vgezhet.

Ártalmatlanítás

Az elhasznalódott keszülékeket, elementek vagy akkumulátorokat ne dobja a háztartsái hulladék böze!

A csomagolas, a keszülk és a tartozékok
újrahasznosithato anyagokból keszültek, és ennek
megfeleloen kell selejtezni azokat.

Segitség meghibásodás esétén

Figyelem!

A kest es a motortengelyt nem szabad kiigazitani.

Meghibásodás Megoldás
A motor nem indul • Töltsel fel benzinnel • Àllítsa a gázkart „Start“ álásba • Kapcsolja be a szivatós • A motor kapcsolókengyelét nyomja a fogantúyhoz • Ellenörizze, szükség esetén cserélje ki a gyújtógyertyákata • Tiszítsa meg a légszüröt • Forgassa meg szabadon a fünyíró kest • Töltsutólag az inditó akkumulátort • Már lenyírt felülen kezdje
A motor teljesitménye csökken	• Àllítson a vágasi magasságon • Éleztesse / üjittassa fel a fünyíró kest • Tiszítsa meg a kidobó csatornát / házat • Tiszítsa meg a légszüröt • Csökkentse a munkasebességet
Nem tiszta vágás • Éleztesse / üjittassa fel a fünyíró kest • Àllütson a vágasi magasságon
A fügyüjtő kosár nem megfelelelothen tõtdik fel	• Àllítson a vágasi magasságon • Hagyja a gyepet megszáradni • Éleztesse / üjittassa fel a fünyíró kest • Tiszítsa meg a fügyüjtő doboz rácsát • Tiszítsa meg a kidobó csatornát / házat
A kerékmeghajtás nem működik	• Àllítson a bowdenen • Sérült az ékszij • Keressen fel egy ügyfészolgálati Mühelyt • Távolítsa el a szennyeződést a kerékmeghajtásról, fogasszijról és meghajtásról • A szabadon futó részeket (meghajtó fogaskeresk a hajtóngelyen) olajozba be olajpermettel
A kerekek nem forognak bekapcsolt hajtómű mellett	• Húzza meg a kerékcsavarokat • A kerékagy sérült • Sérült az ékszij • Keressen fel egy ügyfészolgálati Mühelyt
A készülék szokatlanul erösen vibrál	• Ellenörizze a fünyíró kest

Olyan hibák esétén, amelyek nem szerepelnek a tablázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.

■ Szakember altal történő felülvizsgálat minded esetben sztükséges:

akadályra történó rahajtás után
a motor hirtelen leallasa eseten
meghajtasi krok eseten
ha tönkrement az ekszij
ha meghajlik a kés
elhajlott motortengely esétén

EU megfeleloségi nyilatkozat

lásda szerelesi utmutató

Garancia

A készülék esetleges anyag-, illete gyártási hibáit a szavatosság törvenyes elévülési idején belül, saját valasztásunknak megfeleloen javítésal vagy pótalkatrészBiztosításával haritjuk el. Az elévülési idő vonatkozasaban annak az országnak a torevenyei az irányadok, amelyben a készüléket megvásárolták.

A garancia érvényes, ha: A garancia nem érvényes, ha:

A keszüléket szakszerüen használták
Betartották a hasznalatiutasítást
Eredeti potalkatreszeket hasznaltak

A készüléket sajátkezüleg javitották
A keszülék muszaki jellemzöi megváltoztak
A keszüléket nem rendeltetesszerüen használták (pl. ipari vagy kommunális célu hasznosítás esétén)

A garancia nem vonatkozik a kovetkezokre:

A lakkozas normal hasznalból eredó sérulései

Kopasnak kitett alkatreszek, amelyek a potalkatresz-kartyan bekeretezett szammal vannak jelolve XXX XXX (X)
■ Belsögésü motorok - Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes

Garancialis esetben kérjuk, hagy ezzel a garanciavallalasi nyilatkozattal és a vásárlaskor kapott számlával forduljon az uzlethez, ahol a vásárlas törtent, vagy a legközelebbi ügyfelszolgálathoz. Ez a garanciavallalas a vásárlónak az eladóval szemben tamasztott torvényes szavatossagi igényét nem érinti.

Omdennevejledning
