4731 VSI-A - χλοοκοπτικό SOLO - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Χλοοκοπτικό βενζίνης
Μάρκα	Solo
Μοντέλο	4731 VSI-A
Τύπος καυσίμου	Αμόλυβδη βενζίνη και λάδι κινητήρα 4 χρόνων
Χωρητικότητα ρεζερβουάρ	Περίπου 0,6 L λάδι; βενζίνη ανάλογα με τον κινητήρα
Ύψος κοπής	Ρυθμιζόμενο κεντρικά ή ανά τροχό, πολλαπλές βαθμίδες
Σύστημα κοπής	Περιστρεφόμενη λεπίδα
Καλάθι συλλογής γρασιδιού	Με ένδειξη στάθμης, χωρητικότητα δεν αναφέρεται
Πρόσθετες λειτουργίες	Κιτ τεμαχισμού (προαιρετικό), πλάγια εκτόξευση (προαιρετικό), μετάδοση τροχών (προαιρετικό), συμπλέκτης λεπίδας (προαιρετικό)
Εκκίνηση	Χειροκίνητη (συρματόσχοινο) ή ηλεκτρική (προαιρετικό)
Διατάξεις ασφαλείας	Μπάρα ασφαλείας, πτερύγιο εκτροπής, διακοπή κινητήρα όταν απελευθερωθεί
Ρύθμιση τιμονιού	Ρυθμιζόμενο ύψος με κουμπιά ή κλείδωμα
Τακτική συντήρηση	Καθαρισμός μετά τη χρήση, έλεγχος και ακόνισμα λεπίδας, αλλαγή λαδιού κινητήρα, αντικατάσταση φίλτρου αέρα και μπουζί
Αποθήκευση	Διπλώστε το τιμόνι, αδειάστε το ρεζερβουάρ, αποθηκεύστε σε ξηρό μέρος, μακριά από παγετό
Εγγύηση	Νόμιμη εγγύηση, εξαιρούνται τα αναλώσιμα
Προβλεπόμενη χρήση	Ιδιωτικός χλοοτάπητας, μόνο ξερό γρασίδι
Δεν είναι κατάλληλο για	Δημόσιους χώρους, πάρκα, αθλητικά, γεωργία, βιομηχανική χρήση

Συχνές ερωτήσεις - 4731 VSI-A SOLO

Πώς να ξεκινήσετε το χλοοκοπτικό Solo 4731 VSI-A;

Βεβαιωθείτε ότι το ρεζερβουάρ περιέχει βενζίνη και λάδι. Τραβήξτε τη μπάρα ασφαλείας προς το τιμόνι, στη συνέχεια τραβήξτε γρήγορα το συρματόσχοινο εκκίνησης. Εάν ο κινητήρας είναι κρύος, χρησιμοποιήστε το τσοκ ή το κουμπί εκκίνησης ανάλογα με το μοντέλο. Για ηλεκτρική εκκίνηση (προαιρετικό), γυρίστε το κλειδί αφού ενεργοποιήσετε τη μπάρα ασφαλείας.

Πώς να ρυθμίσετε το ύψος κοπής;

Σβήστε τον κινητήρα και περιμένετε να σταματήσει η λεπίδα. Ανάλογα με το μοντέλο, χρησιμοποιήστε την κεντρική ρύθμιση (κουμπί ή μοχλό) ή την ατομική ρύθμιση των τροχών. Βεβαιωθείτε ότι όλοι οι τροχοί είναι στην ίδια βαθμίδα για ομοιόμορφη κοπή.

Το καλάθι συλλογής γρασιδιού δεν γεμίζει σωστά, τι να κάνω;

Ελέγξτε το ύψος κοπής (πολύ ψηλά μπορεί να μειώσει το γέμισμα). Αφήστε το γρασίδι να στεγνώσει πριν το κούρεμα. Ακονίστε ή αντικαταστήστε τη λεπίδα αν είναι θαμπή. Καθαρίστε τη σχάρα του καλαθιού και τον αγωγό εκτόξευσης.

Μπορώ να χρησιμοποιήσω το χλοοκοπτικό σε υγρό γρασίδι;

Όχι, απαγορεύεται η χρήση της συσκευής σε βροχή ή σε υγρό γρασίδι. Αυτό μπορεί να προκαλέσει ζημιά στο μηχάνημα και αποτελεί κίνδυνο ασφαλείας.

Πώς να εγκαταστήσω το κιτ τεμαχισμού;

Σβήστε τον κινητήρα και περιμένετε να σταματήσει η λεπίδα. Αφαιρέστε το καλάθι συλλογής γρασιδιού, σηκώστε το πτερύγιο εκτροπής και εισαγάγετε το κιτ τεμαχισμού στην οπή εκτόξευσης μέχρι να ασφαλίσει. Χρησιμοποιήστε το μόνο εάν το γρασίδι δεν ξεπερνά τα 8 εκατοστά ύψος.

Τι να κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε τη στάθμη βενζίνης και λαδιού. Τοποθετήστε το μοχλό γκαζιού στη θέση Start. Ενεργοποιήστε το τσοκ ή κάντε priming εάν χρειάζεται. Ελέγξτε το μπουζί και το φίλτρο αέρα. Βεβαιωθείτε ότι η λεπίδα περιστρέφεται ελεύθερα. Φορτίστε την μπαταρία εκκίνησης εάν υπάρχει.

Πώς να συντηρήσω τη λεπίδα κοπής;

Φορέστε γάντια. Μετά από κάθε χρήση, καθαρίστε τη λεπίδα. Ελέγχετε τακτικά μήπως είναι κατεστραμμένη ή θαμπή. Ακονίστε ή αντικαταστήστε τη λεπίδα από εξουσιοδοτημένο επαγγελματία. Μια μη ισορροπημένη λεπίδα προκαλεί κραδασμούς.

Η μετάδοση των τροχών δεν λειτουργεί, τι να ελέγξω;

Βεβαιωθείτε ότι ο κινητήρας λειτουργεί. Εάν η μετάδοση δεν ενεργοποιείται, ρυθμίστε το καλώδιο Bowden (με τον κινητήρα σβηστό). Ελέγξτε τον ιμάντα V και τους τροχούς ελεύθερης κίνησης. Εάν το πρόβλημα επιμένει, επικοινωνήστε με ένα κέντρο σέρβις.

Πώς να αλλάξω το λάδι κινητήρα;

Ζεστάνετε τον κινητήρα και στη συνέχεια σβήστε τον. Τοποθετήστε ένα δοχείο κάτω από την οπή αποστράγγισης. Ξεβιδώστε το καπάκι και αφήστε το λάδι να στραγγίξει. Αντικαταστήστε με νέο λάδι σύμφωνα με τις συστάσεις του κατασκευαστή του κινητήρα. Απορρίψτε το χρησιμοποιημένο λάδι σε κέντρο ανακύκλωσης.

Ποιες είναι οι βασικές διατάξεις ασφαλείας;

Η μπάρα ασφαλείας (σταματά τη λεπίδα και/ή τον κινητήρα αν απελευθερωθεί), το πτερύγιο εκτροπής (αποτρέπει την εκτόξευση), και η εκκίνηση που απαιτεί να κρατάτε τη μπάρα. Ποτέ μην απενεργοποιείτε αυτές τις διατάξεις. Φοράτε γερά παπούτσια και μακρύ παντελόνι.

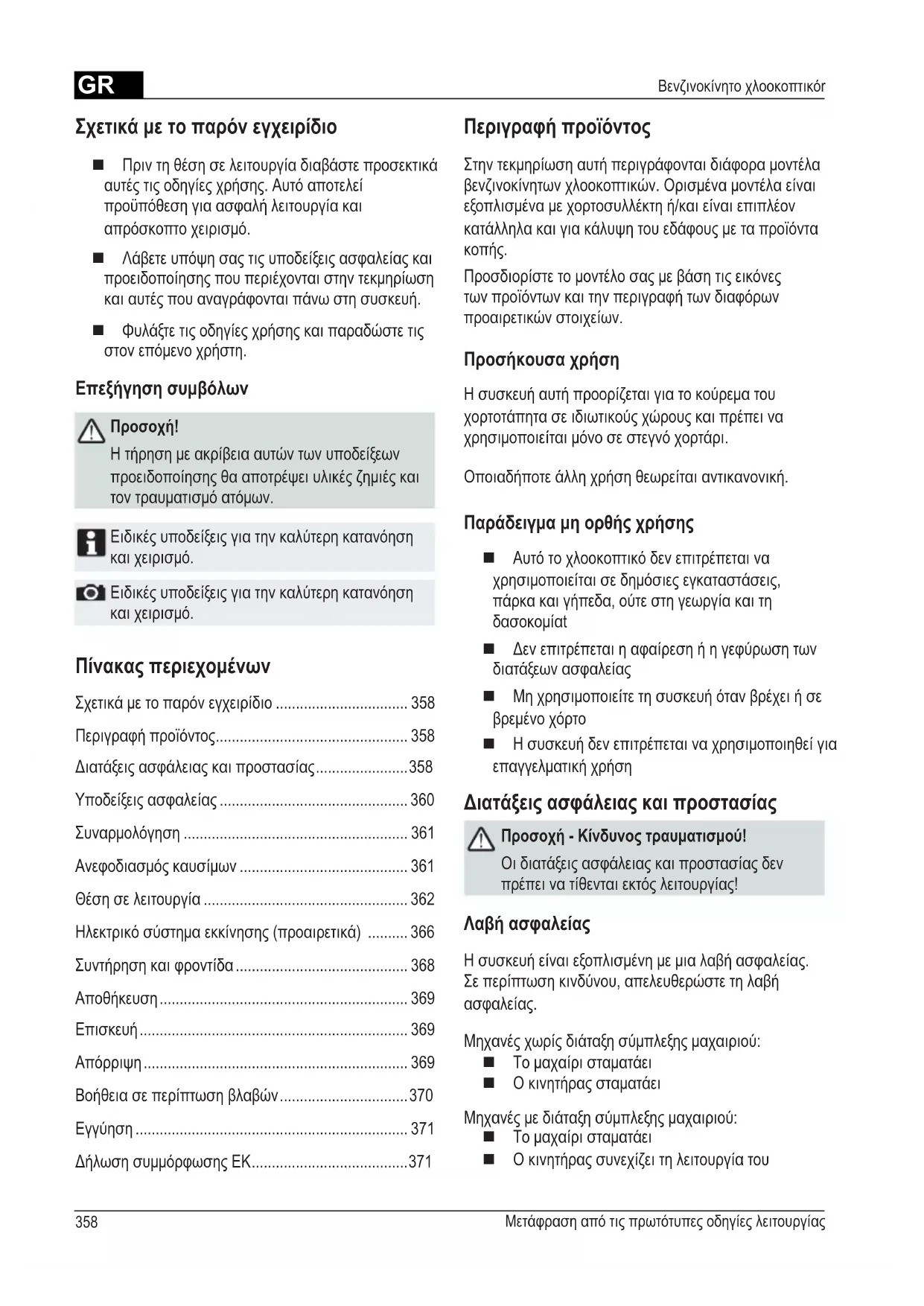

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 4731 VSI-A SOLO

Σχετικά με το παρόν εγχειρίδιο

Πριν την έναρξη λειτουργίας διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης. Αυτό αποτελεί προϋπόθεση για ασφαλή λειτουργία και απρόσκοπτο χειρισμό. Λάβετε υπόψη τις υποδείξεις ασφαλείας και προειδοποιήσεις που περιέχονται στην τεκμηρίωση και αυτές που αναγράφονται πάνω στη συσκευή. Φυλάξτε τις οδηγίες χρήσης και παραδώστε τις στον επόμενο χρήστη.

Επεξήγηση συμβόλων

Προσοχή!

Η προσοχή και η ακρίβεια αυτών των υποδοχέων προϋποθέτει ότι θα αποφευχθούν ειδικές και τραυματικές στοιχίες.

Ειδικός οδηγός για την καλύτερη κατανόηση και χρήση.

Ειδικές οδηγίες για την καλύτερη κατανόηση και χρήση.

Πίνακας περιεχομένων

Σχετικά με το παρόν εγχειρίδιο 358 Περιγραφή προϊόντος 358 Διατάξεις ασφαλείας και προστασίας 358 Υποδείξεις ασφαλείας 360 Συναρμολόγηση 361 Αντιδιαβρωτική προστασία 361 Θέση σε λειτουργία 362 Ηλεκτρικό σύστημα εκκίνησης (προαιρετικά) …………………… 366 Συντήρηση και φροντίδα 368 Αποθήκευση 369 Επισκευή 369 Απόρριψη 369 Βοήθεια σε περίπτωση βλαβών 370 Εγγύηση 371 Δήλωση συμμόρφωσης ΕΚ 371

Περιγραφή προϊόντος

Τα τεχνικά αυτά περιγράφονται διάφορα μοντέλα βενζινοκινητήρων. Ορισμένα μοντέλα είναι εστιασμένα ή χορτοκοπτικά ή/και είναι επιπλέον κατάλληλα για κάλυψη του εδάφους με τα προϊόντα κοπής.

Προσδιορίστε το συνολικό κόστος με βάση την εικόνα των προϊόντων και την περιγραφή των διαφόρων προαιρετικών στοιχείων.

Προβλεπόμενη χρήση

Η ουσία αυτή προορίζεται για την κοπή του χορτοτάπητα σε ηλεκτρικούς χλοοκοπτικούς και πρέπει να χρησιμοποιείται μόνο με εξειδικευμένο χορτάρι.

Ο τίτλος αυτός δεν θεωρείται αντικανονική.

Παραδώστε ένα όπλο χρόνου

Αυτό το μηχάνημα επιτρέπεται να χρησιμοποιείται σε δημόσιες εγκαταστάσεις, καθώς και σε υπαίθριους χώρους, όταν στη γεωργία και στη δασοκομία ενδέχεται να υπάρξει κίνδυνος ή ζημιά των διατάξεων ασφαλείας. Μην χρησιμοποιείτε τη συσκευή όταν βρέχει ή σε υγρό χώρο. Η συσκευή δεν επιτρέπεται να χρησιμοποιείται επαγγελματικά.

Διατάξεις ασφαλείας και προστασίας

Προσοχή - Κίνδυνος τραυματισμού!

Οι διατάξεις ασφαλείας και προστασίας δεν πρέπει να τίθενται εκτός λειτουργίας!

Ασφάλεια αλυσίδας

Η συσκευή είναι εξοπλισμένη με αλυσίδα ασφαλείας. Σε περίπτωση κινδύνου, απελευθερώστε την αλυσίδα ασφαλείας.

Μηχανές χωρίς διάταξη συμπλέγματος μαχαιριού:

Το μαχαίρι σταματάει όταν ο κινητήρας σταματάει

Μηχανές με διάταξη συμπλέγματος μαχαιριού:

Το μαχαίρι σταματάει όταν ο κινητήρας συνεχίζει τη λειτουργία του

Βαλβίδα εκκένωσης

Η βαλβίδα εκκένωσης προστατεύει από εκκένωση τεμαχίων.

1 Kopröviki kivngos 9 Püθμiön uφouc kottns*
2 Start, Stop* 10 Δίαταξη σύμπλεξης μαχαριού*
3 Μηχανισμός κίνησης τροχών*	11	Κβώτιο ταχυτήων Vario*
4 Αβή ασφαλείας 12 Εθηγίες λείουργίας
5 Εργονομίκη ρύθμιση tou ὄφους* 13 Εξάρτημα αἰτοβαλής*
6 Ενδείησι ασάθμης πλήρωσης* 14 Kαλμμα*
7 Βαλβίδα παρέκλισης* 15 KΙΤ καλυμης εδάφους*
8 Κρτοσυλέκτης* * ανάλογα με την εκδοση

Σύμβολα συσκευής

	Προσχή! Απαίειαι δίαίτερη προσχή κατά το χερίσμό.		Πριν απίο τη δίεξayωγή εργασιών στο μηχανίσμό κοτής, τραβής τη μπουζόπιπα.
	Πριν απίο τη θέση σε λειουργία, δίαβάστε τις οδηγίες χρήσης!		Λύστε το φρένο του κίνητήρα.
	Απομακρύνετε τρίους απίο την περίσχή κίνδύνου!		Ενεργοποίŋατε το μηχανίσμό κίνησης των τροχών.
	Κρατάτε μακρία απίο το μηχανίσμό κοτής τα χέρία Καί τα πόδία!	/ /	Τηλεχερίσμός γκαζιόù Start/Stop.
	Διαίŋρηση απόστασης απίο την περίσχή κίνδύνου.

Προστατευτικό σύμβολο σε συσκευές με ηλεκτρικό μηχανισμό εκκίνησης

Προσοχή! Κίνδυνος ηλεκτροπληξίας.

Διατηρείτε το καλώδιο τροφοδοσίας μακριά από την κοπτική άμα.

Αποσυνδέστε την ουσκευή από το ρεύμα πριν από τη διεξαγωγή εργασιών συντήρησης ή όταν υπάρχουν ζημιές στο καλώδιο.

Υποδείξεις ασφαλείας

Προσοχή!

Χρησιμοποιείτε τη συσκευή μόνο εφόσον βρίσκεται σε τεχνικά άρτια κατάσταση!

Προσοχή - Κίνδυνος τραυματισμού!

Οι διατάξεις ασφαλείας και προστασίας δεν πρέπει να τίθενται εκτός λειτουργίας!

Προσοχή - Κίνδυνος πυρκαγιάς!

Μη διατηρείτε τη γεννήτρια ή καύσιμο κοντά σε σημεία όπου οι ατμοί βενζίνης ενδέχεται να έρθουν σε επαφή με σπίθες ή φλόγες!

Διατηρείτε το χώρο γύρω από τον κινητήρα, την εξάτμιση, το κιβώτιο ταχυτήτων και το ρεζερβουάρ καθαρό.

Απομακρύνετε τρίτους από την περιοχή. Ο οδηγός της μηχανής ή ο χρήστης υπόκειται σε τυχόν ατυχήματα που μπορεί να προκληθούν από ξένη περιουσία, βλάβες ή άλλα άτομα που δεν γνωρίζουν τις οδηγίες λειτουργίας. Εάν τίθεται να χρησιμοποιηθεί η συσκευή, τηρείτε τους τοπικούς κανόνες που αφορούν την ελάχιστη ηλικία του χειριστή. Μην χειρίζεστε τη συσκευή, όταν βρίσκεστε υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Φοράτε κατάλληλο εξοπλισμό εργασίας.

Μακριά από τα καλώδια και αντικείμενα που μπορεί να προκαλέσουν ζημιά

Οι εργαζόμενοι πρέπει να βρίσκονται σε ασφαλή απόσταση

Προσέξτε τη ροή αέρα. Κουρεύετε πάντοτε με κλίση, τόσο στην άνω φορά όσο και στην κάτω φορά

Μην κουρεύετε το έδαφος ή το μεγαλύτερο από 20°

Να εργάζεστε πάντα με προστατευτικά γυαλιά και να διατηρείτε το σώμα, τα άκρα και τα ρούχα σας μακριά από κινούμενα μέρη. Προσέξτε τους κανόνες για τους χρόνους λειτουργίας. Μην αφήνετε τη συσκευή χωρίς επίβλεψη όταν είναι έτοιμη για λειτουργία. Κουρεύετε μόνο με καλά ακονισμένη λεπίδα κοπής. Μην χειρίζεστε ποτέ τη μηχανή όταν οι διατάξεις και τα πλέγματα προστασίας έχουν υποστεί ζημιές. Μην χειρίζεστε τη μηχανή όταν δεν είναι πλήρως τοποθετημένες οι διατάξεις προστασίας (π.χ.: ποδιά, χορτοσυλλέκτης). Ελέγχετε τη συσκευή για ζημιές πριν από κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν βλάβες πριν από την επόμενη χρήση. Σβήστε τον κινητήρα, περιμένετε να ακινητοποιηθεί η μηχανή και τραβήξτε το μπουζί.

Οταν εργάζεστε στην ουρά εξάτμισης, όταν εισαγάγετε τα βλαβερά σώματα πριν από την εξάλειψη εργαλείων πριν από το καθάρισμα αποφράξεων της μηχανής μετά την επαφή με ξένα σώματα

Ελέγξτε το χλωριωτικό για ζημιές και εκτελέστε τις απαραίτητες επισκευές πριν το θέσετε σε λειτουργία και το χρησιμοποιήσετε.

Τοποθετήστε τη μονάδα μπροστά από τον κινητήρα

Μετά από την αντιμετώπιση βλαβών (δείτε τον πίνακα βλαβών) και τον έλεγχο της συσκευής μετά από τον καθαρισμό της συσκευής

Ελέγχετε προληπτικά ολόκληρο το έτος όπου θα δουλεύετε και αποκρύβετε τα ενά σώματα. Ιδιαίτερη προσοχή πρέπει να δίνεται κατά την ανάποδη λειτουργία της μηχανής ή όταν την πάτε προς το έδαφος. Μην κουρεύετε πάνω από βράχια (π.χ. κλαδιά, ρίζες δέντρων).

Απαιτείται να κουρέψετε το μηχάνημα και να το θέσετε σε λειτουργία. Το μηχάνημα πρέπει να διατηρηθεί καθαρό και να μην τοποθετηθεί σε επιφάνεια όπου πρόκειται να κουρευτεί. Να είστε προσεκτικοί και να μην κουβαλάτε το μηχάνημα ή τον κινητήρα σε λειτουργία. Μην τρώτε και μην πίνετε όταν βάζετε τη βενζίνη. Μην αναπνέετε τους ατμούς της βενζίνης.

Συναρμολόγηση

Τηρείτε τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά.

Προσοχή!

Η οικεία επιτελείται να λειτουργεί μόνο με τα απαραίτητα.

Ανεφοδιασμός καυσίμων

Πριν από την έναρξη της λειτουργίας, γείωσε το χαρακτηριστικό κάλυμμα.

Προειδοποίηση - Κίνδυνος πυρκαγιάς!

Η βενζίνη και τα λάδια είναι ιδιαίτερα ευφλεκτα!

Έχετε πάντα υπόψη τις παραδόμενες οδηγίες χρήσης του κατασκευαστή μοτέρ

Μέσα λειτουργίας

	Вевoczın Λάδι κίνητήρα
Eiðoş	απλή βενζένη / αμόλιβδŋi	βλ. υποδείξεις του κATAOKEUAGTÍTÓ KIVNθήρα
Ποσότητa πλήρωσης	βλ. υποδείξεις του κATAOKEUAGTÍTÓ TOU KIVNθήρα	περ. 0,61

Ασφάλεια

Προειδοποίηση!

Μην λειτουργείτε ΠΟΤΕ ΜΟΥΕΡ Ε Κλειούς χωρους. Κίνδυνος δηλητηρίασης!

Διατηρήστε τη βενζίνη και το λάδι σε κλειστά δοχεία

Η πλήρωση και η εκκένωση βενζίνης και λαδιού πρέπει να γίνεται μόνο σε εξωτερικό χώρο και με τον κινητήρα κρύο. Μη βάζετε βενζίνη ή λάδι με τον κινητήρα σε λειτουργία. Μη γεμίζετε υπερβολικά το ρεζερβουάρ (η βενζίνη διαστέλλεται). Μην καπνίζετε κατά τον ανεφοδιασμό. Μην ανοίγετε την τάπα του ρεζερβουάρ με ευφλεκτο υλικό ή φωτιά. Αντικαταστήστε το ρεζερβουάρ ή την τάπα του ρεζερβουάρ αν φθαρεί. Κλείστε πάντα καλά το καπάκι του ρεζερβουάρ. Αν τρέξει βενζίνη:

Μην ευφλεκτοποιείτε το μοτέρ. Αποφύγετε τις προστασίες ανοικτές. Καθαρίστε τη συσκευή

1. Εβδωτε Νγ τατα Σου ρεερβουάρ και αφήσει η σε καθαρό σημείο.
2. Για να βεβαιωθείτε ότι δεν υπάρχουν διαρροές
3. Κλείστε καλά το άνοιγμα πλήρωσης βενζίνης και καθαρίστε.

Πλήρωση με λάδι

1. Αφαιρέστε το κάλυμμα πλήρωσης λαδιού και αφαιρέστε το ραβδί μέτρησης. 2. Γεμίστε λάδι με ένα χωνί.

Θέση σε λειτουργία

Η οικεία δεν πρέπει να χρησιμοποιείται εάν είναι χαλασμένη, κατεστραμμένη ή φθαρμένα μέρη ή εξαρτήματα ορεωσίνης!

Πριν από κάθε επέμβαση, εκτελέστε έναν οπτικό έλεγχο.

Το σύμβολο κάμερας στις σελίδες που ακολουθούν παραπέμπει στις εικόνες, σελίδα 4-7.

Προειδοποίηση

Προσοχή - Κίνδυνος τραυματισμού!

Ρυθμίστε το ύψος κοπής μόνο με τον κινητήρα σβηστό και το μαχαίρι ακίνητο.

Ρυθμίστε πάντα όλους τους τροχούς στο ύψος κοπής. Η ρύθμιση του ύψους κοπής εξαρτάται από τον τύπο.

Κεντρική ρύθμιση (c)

1. Κρατήστε το κουμπί κεντρικής ρύθμισης ύψους (1/1).

Για κοντό χόρτο, πιέστε προς τα κάτω τη λαβή κεντρικής ρύθμισης ύψους (1/2). Για μακρύτερο χόρτο, τραβήξτε προς τα πάνω τη λαβή κεντρικής ρύθμισης ύψους (1/2). Η βαθμίδα κεντρικής ρύθμισης 13

1. Αφήστε το κουμπί στο επιθυμητό ύψος κοπής.

1. Πιέστε προς τα πλάι και κρατήστε πατημένο το μοχλό για απασφάλιση.
2. Ωθήστε το μοχλό προς τα αριστερά ή προς τα δεξιά στο επιθυμητό ύψος κοπής.
3. Αφήστε το μοχλό να κουμπώσει.
4. Προσέξτε να βρίσκονται όλοι οι τροχοί στην ίδια θέση ασφαλείας.

Περιστρέψτε τον τροχό προς τα έξω (

1. Πιέστε προς το πλάι και κρατήστε πατημένο το μοχλό για απασφάλιση.
2. Ωθήστε το μοχλό προς τα αριστερά ή προς τα δεξιά στο επιθυμητό ύψος κοπής.
3. Αφήστε το μοχλό να κουμπώσει.
4. Πρέπει να βρίσκονται όλοι οι τροχοί στην ίδια θέση ασφαλείας.

Περιστρέψτε τον τροχό (3)

1. Βιδώστε τη βίδα του τροχού.
2. Βάλε την πίδα του τροχού στην οπή για το επιθυμητό ύψος κοπής.
3. Σφίξτε τη βίδα του τροχού.
4. Πρέπει να βρίσκονται όλοι οι τροχοί στην ίδια θέση.

Κεντρική ρύθμιση άξονα (3)

1. Τοποθετήστε το τούβλο στα άκρα του ασβέστη.
2. Βάλτε τα δάκτυλα κάτω από το περίβλημα του χλοοκοπτικού.
3. Τραβήξτε το άνω μέρος με τους δύο αντίχειρες από την εγκοπή προς την κοίτη, στην οποία βρίσκεται.
4. Τραβήξτε το άνω μέρος με τα δύο αντικείμενα προς τα επάνω, εγκοπής προς τα κάτω, και αφήστε το να κουρτσάρει.
5. Προσέξτε να αβριοκονται όλοι οι τροχοί στην ίδια ασφάλιση.

Κούρεμα με χορτοσυλλέκτη

Η αφαίρεση και η τοποθέτηση του χορτοσυλλέκτη πρέπει να γίνονται μόνο με τον κινητήρα σβηστό και το μαχαίρι ακίνητο.

1. Σηκώστε τη βαλβίδα παρέκκλισης και αναρτήστε το χορτοσυλλέκτη στις βάσεις (3).

1. Ανασηκώστε τη βαλβίδα παρέκκλισης.
2. Εκπλύνετε το χορτοσυλλέκτη και τραβήξτε τον προς τα πίσω (3).
3. Εκκενώστε το χορτοσυλλέκτη.
4. Σηκώστε τη βαλβίδα παρέκκλισης και αναρτήστε και πάλι το χορτοσυλλέκτη στις βάσεις (3).

Κούρεμα χωρίς χορτοσυλλέκτη

Προσοχή!

Το κούρεμα χωρίς χορτοσυλλέκτη επιτρέπεται μόνο όταν το ελατήριο περιστροφής της βαλβίδας παρέκκλισης λειτουργεί.

Η βαλβίδα παρέκκλισης εφάπτεται στο περίβλημα του χλοοκοπτικού με τη δύναμη του ελατηρίου. Με αυτόν τον τρόπο, το κομμένο χόρτο εκτινάσσεται προς τα πίσω και κάτω.

Κάλυψη του δάφους με τα προϊόντα κοπής με το (προαιρετικό) κιτ

Κατά την κάλυψη του εδάφους με τα προϊόντα κοπής, το χόρτο δεν συλλέγεται αλλά παραμένει στο έδαφος. Το άτρωμα αυτό προστατεύει το έδαφος από το στέγνωμα και το προσδίδει ευεργετικές ουσίες.

Τα καλύτερα αποτελέσματα επιτυγχάνονται με τακτική κοπή κατά 2 cm περίπου. Μόνο το φρέσκο χορτάρι είναι εύκολο.

Υπόδειξη πριν την κοπή: Τα φρέσκα χόρτα στην κοπή υπόδειξη για την κοπή του γρασιδιού 4 cm

Ται

Προσαρμόστε την ταχύτητα κοπής στην κατάσταση του εδάφους με τα προϊόντα κοπής. Μην κινείστε πολύ γρήγορα.

Τοποθέτηση κάλυψης εδάφους

Προσοχή - Κίνδυνος τραυματισμού!

Η τοποθέτηση και η αφαίρεση του κιτ κάλυψης εδάφους πρέπει να γίνεται μόνο με τον κινητήρα σβηστό και το μαχαίρι κοπής ακινητοποιημένο.

1.Αφαιρέστε το χορτοσυλλέκτη (7) 2.Ανασηκώστε τη βάση της περιέλιξης και τοποθετήστε το κιτ κάλυψης εδάφους στο άνοιγμα εκτίναξης (9). Η ασφάλεια πρέπει να κουμπώσει.

Αν το κιτ δεν κουμπώσει καλά, ενδέχεται να προκληθεί ζημιά στο μαχαίρι κοπής και στο ίδιο το κιτ.

Αφαίρεση κιτ κάλυψης εδάφους

1. Ανασηκώστε τη βάση της περιέλιξης.
2. Αποσυνδέστε την ασφάλεια από το κιτ κάλυψης εδάφους (0/1).
3. Τραβήξτε έξω το κιτ κάλυψης εδάφους (10/2).

Κούρεμα με διάταξη αγωγής προς τα πλάγια (προαιρετικά)

Προσοχή - Κίνδυνος τραυματισμού!

Η διάταξη εν γένει πρέπει να αποφεύγεται ή να τοποθετείται μόνο με τον κίνδυνο βλάβης και το μηχάνημα ακινητοποιημένο.

Τοποθέτηση διάταξης εξαγωγής προς τα πλάγια

1. Αφαιρέστε το χορτοσυλλέκτη και τοποθετήστε το κιτ κάλυψης εδάφους.
2. Ανοίξτε και κρατήστε το κάλυμμα της διάταξης εξαγωγής προς τα πλάγια (1/1).
3. Τοποθετήστε τη διάταξη (1/2).
4. Κλείστε αργά το κάλυμμα. Το κάλυμμα ασφαλίζει το κανάλι εξαγωγής προς τα πλάγια ώστε να μην πέσει έξω.

Αφαίρεση διάταξης εξαγωγής προς τα πλάγια

1. Ανοίξτε και κρατήστε το κάλυμμα της διάταξης εξαγωγής προς τα πλάγια (1/1).
2. Αφαιρέστε τη διάταξη και κλείστε το κάλυμμα (1/2).

Ρύθμιση ύψους λαβής (προαιρετικά)

1. Κρατήστε σταθερά τη μπάρα και ανοίξτε τους δύο σφιγκτήρες (2/2).
2. Φέρτε τη μπάρα στην επιθυμητή θέση.
3. Κλείστε τους σφιγκτήρες.

Ενεργοποίηση μοτέρ

Προσοχή - Κίνδυνος δηλητηρίασης!

Μην αγγίζετε ποτέ τους περιστρεφόμενους χώρους.

Προσοχή! Κίνδυνος τραυματισμού!

Μην ενεργείτε τη συσκευή κατά τη διαδικασία εκκίνησης.

• Εκκινείτε τον κινητήρα μόνο με τοποθετημένο το μαχαίρι (το μαχαίρι χρησιμεύει ως σύνδεσμος).
• Κατά την εκκίνηση του θερμού κινητήρα, μη χρησιμοποιείτε το τσοκ ή το κουμπί αρχικής πλήρωσης. Μην πιέζετε τις φυσιγγίες του κινητήρα.

Μην εκκινείτε τη συσκευή όταν το κανάλι εξαγωγής είναι καλυμμένο ή ένα από τα ακόλουθα εξαρτήματα:

Χορτοσυλλέκτης, βαλίδα παρεκκλίσεως, κλίση με ελάχιστη απόσταση από τα προϊόντα κοπής.

Χρησιμοποιείτε το διακόπτη μίζας με ιδιαίτερη προσοχή και σύμφωνα με τις οδηγίες του κατασκευαστή. Προσέχετε να υπάρχει επαρκής απόσταση ανάμεσα στα πόδια και τα εργαλεία κοπής. Ξεκινήστε τη μηχανή σε ανοιχτό χώρο.

Ένδειξη θέσης στη μηχανή:

TσOK* On Off	N I I I
Tηλεχερισμός γκαζιού* Start Stop
Tηλεχερισμός γκαζιού με TσOK*	N I I I
Κββώτιο ταχυτήτων Vario* Γρήγορο Αργό
Διάταξη σύμμπλεξης μαχαίριου* On Off

• ανάλογα με την έκδοση

Μη αυτόματη εκκίνηση

1. Φέρτε το τσοκ στη θέση 1 (10/1).
2. Τραβήξτε την ασφάλεια προς τα μπαρ και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
3. Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να τυλιχτεί αργά (18).
4. Μετά την προθέρμανση του κινητήρα (περ. 15-20 δευτερόλεπτα) επαναφέρετε το τσοκ στη θέση 2 (C3/2).

Ο κινητήρας έχει ίδια περιέλιξη υγκασίου.

Είναι επικίνδυνη η περιέλιξη του άξονα στροφών.

Χωρίς ηλεκτρικό υγκασίο, η αρχική ρύθμιση

1. Ρυθμός 406c Το κουμπί αρχικής ρύθμισης 8 διαστήματα Τεριττού 2 δευτερολέπτων (6). Όταν η θερμοκρασία είναι κάτω από 10 °C, ρυθμός Το κουμπί αρχικής ρύθμισης 5 006
2. Τραβήξτε την ασφάλεια προς τα μπαρ και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
3. Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (18).

Ο κινητήρας έχει ίδια ρύθμιση υγκασίου.

Είναι επικίνδυνη η ρύθμιση του άξονα στροφών.

Χωρίς ηλεκτρικό υγκασίο, χωρίς αρχική τάπητα/τοκ

1. Τραβήξτε την ασφάλεια προς τα μπαρ και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
2. Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (18).

Ο κινητήρας έχει σταθερή ρύθμιση υγκασίου.

Δεν είναι επικίνδυνη η ρύθμιση του άξονα στροφών.

Με ηλεκτρικό υγκασίο, με στόκ

Ηλεκτρικό υγκασίο και τοκ

1. Φέρτε το μοχλό γκαζιού στη θέση 1 (101).
2. Τραβήξτε τη μανέτα προς τη μπάρα και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
3. Τραβήξτε κάπως τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (18).
4. Μετά την προέναυση του κινητήρα (περ. 15-20 δευτερόλεπτα) φέρτε το μοχλό του γκαζιού στη θέση μετάκαι

με τηλεχειριζόμενο γκάζι, χωρίς αρχική πλήρωση / ΤΟΚ

Τηλεχειριζόμενο γκάζι

Start

Stop

1. Φέρτε το μοχλό γκαζιού στη θέση (20/1).
2. Τραβήξτε τη μανέτα προς τη μπάρα και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
3. Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (18).
4. Μετά την προέναυση του κινητήρα (περ. 15-20 δευτερόλεπτα) φέρτε το μοχλό του γκαζιού στη θέση μετάκαι

με τηλεχειριζόμενο γκάζι, με αρχική πλήρωση (6)

Τηλεχειριζόμενο γκάζι

Start

Stop

1. Φέρτε το μοχλό γκαζιού στη θέση (20/1).
2. Πατήστε το κουμπί αρχικής πλήρωσης σε διαστήματα περίπου 2 δευτερολέπτων (16). Όταν η θερμοκρασία είναι κάτω από 10°C, πατήστε το κουμπί αρχικής πλήρωσης 5 φορές.
3. Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
4. Τραβήξτε καλά προς τα έξω το κορδόνι εκκίνησης και αφήστε το να ξανατυλιχτεί αργά (18).
5. Όταν ο κινητήρας αρχίσει να λειτουργεί, φέρτε το μοχλό του γκαζιού για να επιτύχετε αργούς τρόπους σε μια θέση μέσα (20).

Ηλεκτρικό σύστημα εκκίνησης (προαιρετικά)

Ηλεκτρικό σύστημα εκκίνησης με αρχική πλήρωση (16)

1. Φέρτε το μοχλό γκαζιού στη θέση „START" (5/1).
2. Πατήστε το κουμπί αρχικής πλήρωσης σε διαστήματα περίπου 2 δευτερολέπτων (16). Όταν η θερμοκρασία είναι κάτω από 10°C, πατήστε το κουμπί αρχικής πλήρωσης 5 φορές.
3. Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
4. Τυλίξτε το κλειδί τέρας γύρω από την κλειδαριά της ανάφλεξης (19).
5. Όταν ο κινητήρας αρχίσει να λειτουργεί, αφήστε το κλειδί να επανέλθει στη θέση "O".
6. Ανάλογα με τον επιθυμητό αριθμό στροφών κινητήρα, φέρτε το μοχλού γκαζιού σε μια θέση μεταξύ (15-12).

Ηλεκτρικό σύστημα εκκίνησης χωρίς αρχική πλήρωση / τοκ (πει5)

1. Φέρτε το μοχλό γκαζιού στη θέση "START" (C5/1).
2. Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (17) - Η ασφάλεια δεν κουμπώνει.
3. Τυλίξτε το κλειδί τέρας δεξιά ή στην κλειδαριά της ανάφλεξης (19).
4. Όταν ο κινητήρας αρχίσει να λειτουργεί, αφήστε το κλειδί και επιστρέψτε στη θέση "0".
5. Ανάλογα με τον επιθυμητό αριθμό στροφών κινητήρα, φέρτε το μοχλό γκαζιού σε μια θέση μεταξύ (16-2).

Διάταξη σύνδεσης (προαιρετική)

Σύμπλεξη μαχαιριού κοπής

1. Τραβήξτε την ασφάλεια προς τη μπάρα και κρατήστε τη σταθερά (C7) - Η ασφάλεια δεν κουμπώνει.
2. Ωθήστε το μοχλό σύμπλεξης μακριά από το σώμα (1/1) - Το μαχαίρι κοπής συμπλέκεται.

Αποσύμπλεξη μαχαιριού κοπής.

1. Αφήστε την ασφάλεια (26).

- Το μαχαίρι κοπής αποσυμπλέκεται. - Ο μοχλός σύμπλεξης μεταβαίνει στη θέση ηρεμίας (1/2).

ΑΤΝΕΥΕΡΓΟΠΟΙΗΣΗ ΟΠΤΟΡΤΕΡ

Μηχανή χωρίς διάταξη ενεργοποίησης ή μέγιστης ταχύτητας

1. Φέρτε το μοχλό γκαζιού στη θέση (20/2)

1. Αφήστε την ασφάλεια (16/25). -Ο κινητήρας σβήνει.

Προσοχή, ο οδηγός τραυματιούχος από την κόνη!

Ο κινητήρας ενδέχεται να συνεχίσει να περιστρέφεται. Μετά την απενεργοποίηση, βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει.

Σύμφωνα με διάταξη συμπλήρωσης παραπομπών

Διάταξη

συμπλέξεως

παλινδρόμησης

On

Off

1. Αφήστε την ασφάλεια (25).
2. Φέρτε το μοχλό γκαζιού στη θέση
3. Ο κινητήρας σβήνει.

Προσοχή, ο οδηγός τραυματίζεται από το κόψιμο!

Ο κινητήρας ενδέχεται να συνεχίσει να περιστρέφεται. Μετά την απενεργοποίηση, βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει.

Μηχανισμός κίνησης τροχών (Προαιρετικό) (22)

Προσοχή!

Ενεργοποιείτε τον μηχανισμό κίνησης τροχών μόνο με τον κινητήρα σε λειτουργία.

Ενεργοποίηση μηχανισμού κίνησης τροχών

1. Πιέστε το μοχλό ενεργοποίησης του μηχανισμού κίνησης στην επάνω μπάρα οδήγησης και (22) -

Ο μοχλός ενεργοποίησης του μηχανισμού κίνησης δεν ασφαλίζει. - Ο μηχανισμός κίνησης τροχών ενεργοποιείται.

Απενεργοποίηση μηχανισμού κίνησης τροχών

1. Άφησε το μοχλό ενεργοποίησης του μηχανισμού κίνησης τροχών (24).
2. Ο μηχανισμός κίνησης τροχών απενεργοποιείται.

Κιβώτιο μετάδοσης κίνησης Vario (Speed Control) (προαιρετικό)

Κιβώτιο

μετάδοσης

ΚΙΝΗΣΗΣ ΒΑΡΙΔΙΟΥ

ΡΥΘΜΙΣΗ ΤΑΧΥΤΗΤΑΣ

Με το κιβώτιο τεσσάρων κινήσεων Vario, η ταχύτητα πορείας του χλοοκοπτικού μπορεί να αλλάζει χωρίς διαβάθμιση.

Προσοχή!

Χειριστείτε το μοχλό μόνο με τον κινητήρα σε λειτουργία.

Η εργοτοίηση χωρίς ειδάλλως κίνησης στον κινητήρα μπορεί να προκαλέσει ζημιά στο υδραυλικό μετάδοσης κίνησης.

Για μεγαλύτερη ταχύτητα, τραβήξτε το μοχλό (3) προς την κατεύθυνση (3/2). Για μικρότερη ταχύτητα, τραβήξτε το μοχλό (23) προς την κατεύθυνση (23/1).

Προσαρμόστε την ταχύτητα πάντα σύμφωνα με τις συνθήκες του εδάφους και του χόρτου.

Συντήρηση και φροντίδα

Προσοχή - Κίνδυνος τραυματισμού!

• Πριν από κάθε εργαία συντήρησης και φροντίδας, σβήνετε πάντοτε τον κινητήρα και βγάζετε το μπουζί. Ο κινητήρας ενδέχεται να συνεχίσει να περιστρέφεται. Μετά την απενεργοποίηση, βεβαιωθείτε ότι ο κινητήρας έχει σταματήσει.
• Κατά τη διεξαγωγή εργασιών συντήρησης και φροντίδας στη λεπίδα κοπής, φοράτε πάντα γάντια εργασίας!

Ελέγξτε τακτικά τη λειτουργία της διάταξης χορτοαυλακωσης και επιθεωρείτε για ενδεχόμενες ζημιές. Καθαρίστε το συκευμετά από κάθε χρήση. Μην εγκαταστήσετε νερό. Η διάταξη μπορεί να προκαλέσει βλάβες (σύστημα ανάφλεξης, καρμπυρατέρ). Ελέγξτε τακτικά το μαχαίρι κοπής για ζημιές. Αντικαταστήστε τα πλαστικά εξαρτήματα που έχουν υποστεί βλάβη.

Κλίση του χλοοκοπτικού

Ανάλογα με τον κατασκευαστή, θα χρειαστεί:

Το καλώδιο ρεύματος / το φίλτρο αέρα να δέχεται προς τα πάνω (26)

Το μπαούλο να δείχνει προς τα πάνω (27)

Τηρήστε τις οδηγίες λειτουργίας του κατασκευαστή του κινητήρα!

Ακόνισμα/Αντικατάσταση μαχαιριού

Τα στομωμένα ή κατεστραμμένα μαχαίρια πρέπει να ακονίζονται /αντικαθίστανται μόνο από έμπειρο ή από εξουσιοδοτημένο ειδικό. Τα ακονισμένα μαχαίρια κοπής πρέπει να εξισορροπούνται

Προσοχή!

Τα μαχαίρια που δεν είναι εξισορροπημένα προκαλούν υπερβολικό κραδασμό του οδηγού σε βάρος του χλοοκοπτικού.

Φόρτιση μπαταρίας εκκίνησης (προαιρετική)

Η μπαταρία εκκίνησης δεν χρειάζεται συντήρηση και κανονικά φορτίζεται από το χλοοκοπτικό.

Σε ειδικές περιπτώσεις, η μπαταρία πρέπει να φορτίζεται από το χρήστη.

Πριν την πρώτη θέση του χλοοκοπτικού σε λειτουργία όταν αποθηκεύεται, πριν από τη χειμερινή ακινησία ή όταν η μηχανή δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα (>6µ ν )

Διαδικασία φόρτισης:

1. Αφαιρέστε τη μπαταρία από τη θήκη της.
2. Συνδέστε το καλώδιο της μπαταρίας στο καλώδιο του κινητήρα (28).
3. Συνδέστε το καλώδιο της μπαταρίας με το καλώδιο του φορτιστή (29).
4. Συνδέστε το όργανο στο δίκτυο παροχής ρεύματος. Η τάση του δικτύου πρέπει να συμφωνεί με την τάση λειτουργίας του οργάνου.

Η φόρτιση διαρκεί περίπου 36 ώρες. Χρησιμοποιείτε μόνο το συνοδευτικό αυθεντικό φορτιστή.

Προσοχή!

Φορτίζετε τη μπαταρία εκκίνησης μόνο σε στεγνούς, καλά αεριζόμενους χώρους. Μη θέτετε σε λειτουργία το φορτιστή κατά τη διάρκεια της φόρτισης.

Φροντίδα του κινητήρα

Αλλαγή λαδιού κινητήρα

1. Στη στάθμη του λαδιού, ελέγξτε ένα καθαρό δοχείο.
2. Αφήστε το λάδι να αδειάσει εντελώς μέσα από την ένδειξη πλήρωσης λαδιού ή αναρροφήστε το.

Απορρίψτε το χρησιμοποιημένο λάδι με τρόπο φιλικό προς το περιβάλλον!

Συμβουλεύουμε να απορρίπτετε τα χρησιμοποιημένα λάδια σε ένα δοχείο σε κέντρο ανακύκλωσης ή σε ένα σημείο περισυλλογής παλαιών.

Τι δεν πρέπει να κάνετε με τα χρησιμοποιημένα λάδια:

• Μην τα ρίχνετε στα οικιακά απορρίμματα
• Μην τα αδειάζετε στην αποχέτευση ή σε άγνωστους εκροές
• Μην τα χύνετε στη γη

Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα

Λάδι μηχανής

Τηρείτε τις υποδείξεις του κατασκευαστή του κινητήρα

Μηχανισμός κίνησης τροχών (σφαιρικός)

Ρυθμίστε το συρματόσχοινο Bowden

Αν ο μηχανισμός κίνησης τροχών ενεργοποιείται - απενεργοποιείται πλέον ενώ ο κινητήρας λειτουργεί, θα πρέπει να γίνει επαναρύθμιση του αντίστοιχου συρματόσχοινου Bowden.

Προσοχή!

Ρυθμίστε το συρματόσχοινο Bowden μόνο με τον κινητήρα σβηστό.

1. Περιστρέψτε το ρυθμιστικό που υπάρχει στο συρματόσχοινο Bowden προς την κατεύθυνση του βέλους (30).
2. Για τον έλεγχο της ρύθμισης, βάλτε εμπρός τον κινητήρα και ενεργοποιήστε τον μηχανισμό κίνησης τροχών.
3. Αν ο μηχανισμός κίνησης τροχών εξακολουθεί να λειτουργεί, το κιβώτιο θα πρέπει να ελεγχθεί στο σέρβις ή σε εξουσιοδοτημένο συνεργείο.

Λάδωμα του κινητηρίου τυμπάνου

Το κινητήριο τύμπανο του βρίσκεται πάνω στον άξονα μετάδοσης κίνησης και πρέπει να λαδώνεται κατά διαστήματα με γράσο.

Το κιβώτιο μετάδοσης κίνησης του μηχανισμού κίνησης τροχών δεν χρειάζεται συντήρηση.

Αποθήκευση

Βοήθεια σε περίπτωση βλαβών

Προσοχή!

Το ραδιόφωνο και ο αγωγός του κινητήρα δεν επιτρέπεται να ευθυγραμμίζονται.

Bλάβη Αντιμετώπηρο
To μοτέρ δενξεκίαει · Ανεροδίαστε με βενζίνη · Φέρτε to μοχλό στη θέση „Start“ · Everγοτοιήσε to τοῦκ · Πέοτε to μοχλό ενεργοτοίησε tou κινηήρα προς την επάνω μπάρα σθήνησε · Ελέγετε ta μιουζί, και av χρείαζεται ανικataστήσε · Kaθαρίσε to φιλτο αέρα · Περιστέψετε ελέύθερα to μαχαίρι κοῦς · Φροίσετη μιπατίαρia εκκίνησος · Εεκίνησε σε κουρεμένο εδαρος
H icosùς tou κινηήρa μειώνεται	· Διορθώσε to ὄψος κοῦς · Akovίσε/Aντικataστήσε to μαχαίρι κοῦς · Kaθαρίσε to kaváλι εξaywyç/ to περιβλημα · Kaθαρίσε to φιλτο αέρα · Meιώσε ην taxúntητα εργασίας
Mη σραλήκοῦη · Ακόσιατε/ Αντικataστήσε to μαχαίρι κοῦς · Διορθώσε to ὄψος κοῦς
O χορτοσυλέκτης δεν γεμίζει επαρκύς	· Διορθώσε to ὄψος κοῦς · Αφήσε to χόρτον στέγνωσει · Akovίσε/Aντικataστήσε to μαχαίρι κοῦς · Kaθαρίσε to πλέγμα tou χορτοσυλέκτη · Kaθαρίσε to kaváλι εξaywyç/ to περιβλημα
O μηχανίσους κίνησς trροχύν δεν λειουργέι	· Αναναρυθίσε to συματόσχον Bowden · Tρατηζειός Μάντας Ελατωματικός · Ατεύθυνθείe στο συνεργείο της εξυπηρέτης πελαύν · Kaθαρίσε to έρωμίαστό Κίνησς τροχύν, tσο obvτωτό μάντα καί to κιβώτιο taxúntúw · Αδόσεμε Με υεκασό μάδιó ta στοίχεία ελέθερης περιστροφής (Κίνηύριο Πίνόν στον αύδον μετάδος κίνησς)
Οι trροχίδεν περιστρέφονται ενώ to κιβώτιo taxúntúw είναι ενεργοτοίημένο	· Σφίετε τις βίδες των τροχύν · Ελατωματική πλήμνη τροχύν · Tρατηζειός Μάντας Ελατωματικός · Ατεύθυνθείe στο συνεργείο της εξυπηρέτης πελαύν
H συακεύη δονείαι ιτερβολίκα	· Ελέγετε to μαχαίρι κοῦς

Σε περίπτωση βλαβών που δεν συμπεριλαμβάνονται σε αυτόν τον πίνακα ή τις οποίες διορθώσετε μόνοι σας, αποταθείτε στο αρμόδιο τμήμα εξυπηρέτησης πελατών μας.

Ο έλεγχος από ειδικό είναι πάντοτε απαραίτητος:

μετά από διέλευση πάνω από εμπόδιο αν ο κινητήρας βήξει, ξαφνικά σε περίπτωση βλάβης του κιβωτίου ταχυτήτων, σε περίπτωση βλάβης του τραπεζοειδούς ιμάντα, σε περίπτωση λυγίσματος του ραβδιού, σε περίπτωση λυγίσματος του άξονα του κινητήρα

Δήλωση συμμόρφωσης ΕΚ

βλ. οδηγίες συναρμολόγησης

Εγγύηση

Σε περίπτωση που υπάρχουν κατασκευαστικά σφάλματα, αναλαμβάνουμε την επισκευή ή την αντικατάσταση της συσκευής, σύμφωνα με την κρίση μας, στο διάστημα εντός της νόμιμης προθεσμίας κατά την οποία αναγνωρίζονται αξιώσεις αποζημίωσης για ελαττώματα. Το διάστημα αυτό εξαρτάται από τη νομοθεσία της χώρας στην οποία αποκτήθηκε η συσκευή.

Η ισχύουσα εγγύηση ισχύει μόνο σε περίπτωση: Η εγγύηση παύει να ισχύει σε περίπτωση:

Προσκόλληση χρήσης της συσκευής, τήρηση των οδηγιών χρήσης, χρήση γνήσιων ανταλλακτικών

Απόπειρες επισκευής της συσκευής, τεχνικές μετατροπές στη συσκευή, αντικανονικής χρήσης (π.χ. πειραματική ή χρήση σε συνέργεια του δού)

Από την εγγύηση εξαιρούνται:

Η εγγύηση του περιβάλλοντος και η φυσιολογική φθορά αναμένεται να αντιμετωπίζονται ως διακριτικό μέρος του πλαισίου XXXXXXX κινητήρες σε αυτό το έγγραφο. Ισχύουν οι ειδικοί όροι εγγύησης για κάθε κατασκευαστή κινητήρων.

Σε περίπτωση που επιθυμείτε να ενεργοποιήσετε τα δικαιώματα της εγγύησης, απευθυνθείτε με την παρούσα βεβαίωση εγγύησης και την απόδειξη της αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή το πλησιέστερο εξουσιοδοτημένο σέρβις. Η παρούσα δήλωση εγγύησης δεν θίγει τις έννομες αξιώσεις του πελάτη για αποζημίωση σε περίπτωση ελαττωμάτων, τις οποίες μπορεί αυτός να προβάλει κατά του πωλητή.

Για την ενεργοποίηση

Διαβάστε το εγχειρίδιο πριν από την ενεργοποίηση για να αποφύγετε βλάβες στη συσκευή. Το παρόν έγγραφο προορίζεται για σωστή λειτουργία και για αποφυγή βλαβών. Ακολουθήστε τις συμβουλές για ασφάλεια και προφύλαξη, όπως αναφέρονται στην τεκμηρίωση, καθώς και τις οδηγίες του κατασκευαστή. Αυτή η τεκμηρίωση πρέπει να παραδίδεται στον νέο ιδιοκτήτη σε περίπτωση μεταβίβασης.

Επεξήγηση των συμβόλων

Προσοχή!

Η τήρηση αυτών των συμβουλών για προφύλαξη μπορεί να αποτρέψει σωματικές βλάβες ή υλικές ζημιές.

Ειδικές συμβουλές για καλύτερη κατανόηση της λειτουργίας.

Σύμβολο για εικόνες που δείχνουν λεπτομέρειες.

Περιεχόμενα

Για την ενεργοποίηση 372 Περιγραφή προϊόντος 372 Οδηγίες ασφαλείας 372 Οδηγίες ασφαλείας 374 Τοποθέτηση 375 Χρήση 375 Έναρξη λειτουργίας 376 Ηλεκτρική εκκίνηση (προαιρετικά) 380 Συντήρηση και φροντίδα 382 Αποθήκευση 383 Διόρθωση βλαβών 383 Βοήθεια σε περίπτωση βλαβών 384 Εγγύηση 385 Δήλωση συμμόρφωσης ΕΕ 385

Περιγραφή προϊόντος

Σε αυτή την τεκμηρίωση περιγράφονται διάφορα μοντέλα χορτοκοπτικών μηχανών. Κάποια μοντέλα είναι εξοπλισμένα με εξάρτημα για τη συλλογή του χόρτου ή/και πρόσθετο εξοπλισμό για την κοπή του χόρτου.
