BRUKSANVISNING 4731 VSI-A SOLO

med fastgasindstilling, med primer (6)

El-start med primer (6)

Opladningsprocedure:

Läs igenom denna dokumentation före idrifttagning. Detta är en förutsättning för säkert arbete och störningsfri drift. Följ säkerhets- och varningsanvisningarna i dokumentationen och på maskinen. Denna dokumentation tillhör den beskrivna produkten och ska överlämnas till köparen vid försäljning.

Teckenförklaring

Observera!

Följ dessa varningsinstruktioner exakt för att undvika person- och/eller materialskador.

Särskilda instruktioner för bättre förståelse och användning.

Kamerasymbolen hänvisar till bilderna.

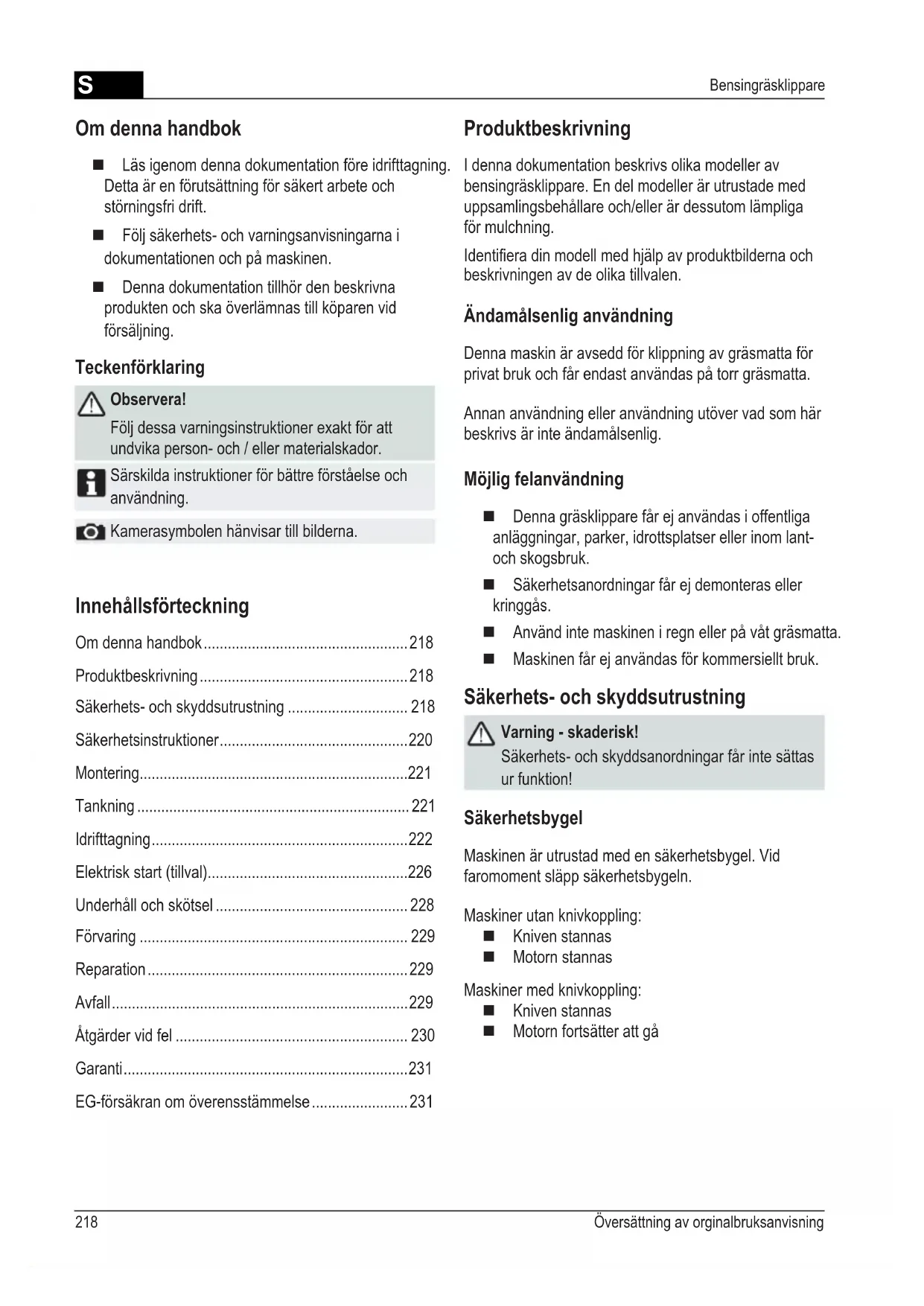

Innehållsförteckning

Om denna handbok 218 Produktbeskrivning 218 Säkerhets- och skyddsutrustning 218 Säkerhetsinstruktioner 220 Montering 221 Tankning 221 Idrifttagning 222 Elektrisk start (tillval) 226 Underhåll och skötsel 228 Förvaring 229 Reparation 229 Avfall 229 Åtgärder vid fel 230 Garanti 231 EG-försäkran om överensstämmelse 231

Produktbeskrivning

Denna dokumentation beskriver olika modeller av bensingräsklippare. En del modeller är utrustade med uppsamlingsbehållare och/eller är dessutom lämpade för mulchning.

Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika tillvalen.

Ändamålsenlig användning

Denna maskin är avsedd för klippning av gräsmatta för privat bruk och får endast användas på torr gräsmatta.

Annan användning eller användning utöver vad som har beskrivits är inte ändamålsenlig.

Möjlig felanvändning

Denna gräsklippare får ej användas i offentliga anläggningar, parker, idrottsplatser eller inom lant- och skogsbruk. Säkerhetsanordningar får ej demonteras eller kringgås. Använd inte maskinen i regn eller på våt gräsmatta. Maskinen får ej användas för kommersiellt bruk.

Säkerhets- och skyddsutrustning

Varning - skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Säkerhetsbygel

Maskinen är utrustad med en säkerhetsbygel. Vid faromoment släpp säkerhetsbygeln.

Maskiner utan knivkoppling:

Kniven stannas. Motorn stannas.

Kniven stannas. Motorn fortsätter att gå.

Skyddslucka

Skyddsluckan skyddar mot utflygande delar.

1 Startnöre 9 Klipphoffödsinställning*
2 Start, Stop* 10 Knivkoppling*
3 Framåtdrift* 11 Variabel hastighet*
4 Säkerhetsbygel 12 Bruksanvising
5 Ergonomisk Höjdinställning* 13 Insats für utkast*
6 Nivåndikator* 14 Låslock*
7 Skyddslucka* 15 Mulchkit*
8 Uppsamlingsbehällare* beroende på utförande

Symboler på maskinen

	Obs! Var särskilt fösiktig vid användning.		Dra ut stickkontakten innan arbete sker med kniven.
	Läs bruksanvisningen före idrifttagning! Frigör motorbromser.
	Låt inte behöriga vistas i körområdet! Slå på framådtrifte.
	Håll händer och fötter borta是从 skärmaskinen!		Fjärreglage Start / Stopp
	Håll avständ till körområdet.

Extra symboler för maskiner med elektrisk start

Separera alltid maskinen från elnätet innan underhållsarbeten utförs, även om kabeln är skadad.

Säkerhetsinstruktioner

Observera!

Använd endast maskin som är i tekniskt gott skick!

Varning - skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Varning - brandrisk!

Förvara aldrig tankade maskiner i byggnader, där bensinånga kan komma i kontakt med öppen eld eller gnistor!

Håll området runt motor, avgasrör, batteribox, bränsletank fritt från gräsklipp, bensin, olja.

Låt inte obehöriga vistas i körområdet. Maskinföraren eller användaren är ansvarig för olycksfall med andra personer och deras egendomar. Barn eller andra personer, som inte har läst igenom bruksanvisningen, får inte använda maskinen. Följ lokala bestämmelser gällande minsta åldersgräns för användare. Använd inte maskinen om du är påverkad av alkohol, droger eller mediciner. Använd ändamålsenliga arbetskläder.

Långbyxor, stadiga och halksäkra skodon, hörselskydd.

Vid arbeten på sluttningar

Se till att alltid ha god balans. Klipp alltid på tvären i sluttning, aldrig upp- eller nerför.

Klipp aldrig i sluttningar som lutar mer än 20°.

Arbeta endast i tillräckligt med dagsljus eller konstgjord belysning. Håll kropp, extremiteter och beklädnad på avstånd från kniven. Följ respektive lands tidsbestämmelser för användning. Lämna aldrig maskinen utan uppsikt som är klar att användas. Klipp endast med skarpa knivar. Använd aldrig maskin med skadad skyddsanordning / skyddsgaller. Använd aldrig maskin utan alla monterade skyddsanordningar (t.ex.: skyddslucka, uppsamlingsanordning). Kontrollera inför varje gång den används att maskinen inte har skador, innan den används igen ska alla skadade delar bytas ut. Stäng av motorn, vänta tills maskinen står stilla och dra ur tändstiftskontakten.

när du går ifrån maskinen, om det uppstår störningar, innan du avlägsnar blockeringar, innan du rensar bort stopp, efter kontakt med främmande material.

Sök efter skador på gräsklipparen och genomför nödvändiga reparationer, innan du startar gräsklipparen och arbetar med den igen.

Sätt in tändstiftskontakten och starta motorn.

efter avhjälpande av störning (se feltabell) och kontroll av maskin, efter rengöring av maskin.

Kontrollera noga terrängen som ska klippas, avlägsna alla främmande föremål. Var extra uppmärksam när du vänder gräsklipparen eller när du drar gräsklipparen mot dig.

Klipp inte över hinder (t.ex. grenar, trädrötter). Gräsklipp får endast avlägsnas när motorn inte är igång. Stäng av motor / kniv, när du kör över ett annat område än det som ska klippas.

Lyft eller bär aldrig maskin när motorn går. Ät eller drick aldrig när du fyller i bensin eller motorolja. Andas inte in bensinångorna.

Montering

Följ medföljande monteringsanvisning.

Observera!

Maskinen får endast tas i drift efter fullständig montering.

Tankning

Innan idrifttagningen måste du tanka gräsklipparen.

Varning - brandrisk!

Bensin och olja är antändligt i höga temperaturer!

Följ alltid den medföljande bruksanvisningen från tillverkaren.

Drivmedel

	Bensin Motorolja
Sort	Normal bensin / blyfri	se motortillverkarens anvisning
Fyllnadsmängd	se motortillverkarens anvisning	ca. 0,6 l

Säkerhet

Varning!

Kör inte motorn i slutna utrymmen.

Förgiftningsfara!

Förvara endast bensin och olja i behållare lämpade för detta. Fyll endast på eller töm ur bensin och olja utomhus när motorn är kall. Fyll inte på bensin eller olja när motorn går. Överfyll inte tanken (bensin sväller). Rök inte när du tankar. Öppna inte tanklocket när motorn går eller är varm. Byt ut skadad tank eller förslutning av tanköppning. Stäng alltid tanklocket ordentligt. Vid bensinstopp:

Starta inte motorn. Undvik tändningsförsök. Rengör maskinen.

Om motorolja har runnit ut:

Starta inte motorn. Sug upp motoroljan som runnit ut med oljebindemedel eller trasa och bortskaffa på lämpligt sätt. Rengör maskinen.

Gammal olja får ej:

hällas ut i soporna, i avloppet, i vattendrag eller på marken.

Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter.

1. Skruva av tanklocket, lägg på ett rent ställe.
2. Fyll på bensin med en tratt.
3. Stäng öppningen till tankpåfyllningen ordentligt och rengör den.

1. Skruva av locket till oljepåfyllningen, lägg locket på ett rent ställe.
2. Fyll på olja med en tratt.
3. Stäng öppningen till oljepåfyllningen ordentligt och rengör den.

Idrifttagning

Observera!

Maskinen får inte användas med lösa, skadade eller utnötta knivar eller fästanordningar. Gör en översyn före varje idrifttagning.

Kamerasymbolen på följande sidor hänvisar till illustrationerna, sida 4-7.

Ställ in klipphöjd

Varning - skaderisk!

Ställ endast in klipphöjden när motorn är avstängd och kniven har stannat.

Ställ alltid in alla hjul på samma klipphöjd. - Klipphöjdsinställningen är beroende av modell.

1. Tryck på knappen för centralhöjdinställningen (Cv1).

För kort gräs trycker du handgreppet för centralhöjdinställningen nedåt (2). För långt gräs drar du handgreppet för centralhöjdinställningen uppåt (2). Nivån för centralhöjdinställningen visas (3).

1. Släpp knappen på önskad klipphöjd.

Axelinställning eller centralinställning (2), 3

1. Tryck spaken åt sidan för att släppa spärren och håll kvar.
2. Skjut spaken åt vänster eller åt höger för önskad klipphöjd.
3. Haka in spaken.
4. Se till att alla hjul har samma höjdposition.

Singelhjul-snabbinställning eller axelinställning

1. Tryck spaken åt sidan och håll kvar.
2. Skjut spaken åt vänster eller åt höger för önskad klipphöjd.
3. Haka in spaken.
4. Se till att alla hjul har samma höjdposition.

Singelhjulsinställning (6)

1. Lossa hjulskruven.
2. Sätt in hjulskruven i hålet för önskad klipphöjd.
3. Dra fast hjulskruven.
4. Se till att alla hjul har samma position på höjden.

Centralaxelinställning:

1. Lägg båda tummarna på axeländarna.
2. Lägg fingret under klippkäpan.
3. Dra ut axeln ur det hack det sitter i med båda tummarna för klipphöjden.
4. Dra axeln med båda tummarna fram till önskat hack för klipphöjd och haka in den.
5. Se till att alla hjul har samma höjdposition.

Klippning med uppsamlingsbehållare

Varning - skaderisk!

Uppsamlingsbehållaren får endast tas bort eller sättas dit när motorn är avstängd.

1. Lyft skyddsluckan och häng in uppsamlingsbehållaren i hållaren (3).

Mängdindikator

Mängdindikatorn trycks uppåt med hjälp av luftströmmen vid klippning (a).

Om uppsamlingsbehållaren är full, ligger mängdindikatorn mot behållaren (b). Uppsamlingsbehållaren måste tömmas.

Tömning av uppsamlingsbehållare

1. Lyft skyddsluckan.
2. Haka ur uppsamlingsbehållaren och dra den bakåt (3).
3. Töm uppsamlingsbehållaren.
4. Lyft skyddsluckan och häng tillbaka uppsamlingsbehållaren i hållaren igen (38).

Klippning utan uppsamlingsbehållare

Observera!

Endast om skyddsluckans vridfjäder fungerar kan du klippa utan uppsamlingsbehållare.

Skyddsluckan ligger mot gräsklipparens kåpa med hjälp av fjäderkraft. Gräsklippet kastas ut bakåt.

Mulchning med mulchkit (tillval)

Vid mulchning blir inte gräsklippet uppsamlat, utan ligger kvar på gräsmattan. Mulchen skyddar marken från att torka ut och förser den med näringsämnen.

Bästa resultat nås med regelbunden nedklippning med ca. 2 cm. Det är bara ungt gräs med mjuk bladvävnad som ruttnar snabbt.

Grashöjd innan mulching: Maximalt 8 cm Grashöjd efter mulching: Minst 4 cm

Anpassa gånghastigheten till mulchningen, gå inte för fort.

Installera mulchkit

Varning - skaderisk!

Sätt endast på mulchkitet eller ta bort det med avstängd motor och stillastående kniv.

1. Ta bort uppsamlingsbehållaren (6).
2. Lyft upp skyddsluckan och sätt in mulchkitet i utkastet (C). Se till att låsningen snäpper in.

Om inte mulchkitet snäpper in, kan mulchkit och kniv skadas.

Avlägsna mulchkit.

1. Lyft skyddsluckan.
2. Lossa låsningen till mulchkitet (10/1). 3. Dra ut mulchkitet (10/2).

Klippning med sidoutkast (tillval).

Varning - skaderisk!

Avlägsna eller montera endast sidoutkastet med avstängd motor och stillastående kniv.

Använd sidoutkast.

1. Ta bort uppsamlingsbehållaren och sätt dit mulchkitet.
2. Fäll upp höljet framför sidoutkastet och håll kvar (1/1).
3. Montera kanalen till sidoutkastet (13/2).
4. Stäng höljet långsamt. Höljet säkrar kanalen till sidoutkastet från att ramla av.

Avlägsna sidoutkast

1. Fäll upp höljet till sidoutkastet och häll kvar (1/1).
2. Ta bort sidoutkastet och stäng höljet (1/2).

Ställ in handtagshöjden (tillval)

Knappinställning

1. Håll båda knapparna intryckta och ställ in önskad position (C2/1).
2. Släpp upp knapparna, så att den översta stången snäpper in.

Inställning med klämmor

1. Håll fast stången och lossa båda klämmorna (62/2).
2. Placera stången i önskad position.
3. Stäng klämmorna.

Starta motorn

Varning - förbränningsrisk!

Kör inte motorn i slutna utrymmen.

Varning - skaderisk!

Luta inte maskinen vid start.

• Starta endast motorn med monterad kniv (kniven fungerar som svängmassa).
• Om motorn är varm vid start ska choke eller primerknapp INTE användas.
• Ändra inte reglageinställningarna på motorn.

Starta inte maskinen, om kanalen till utkastet inte är täckt med en av följande delar:

uppsamlingsbehållare, skyddslucka, mulchkit.

Manövrera startknappen med särskild uppmärksamhet, enligt tillverkarens anvisningar. Se till att du håller tillräckligt avstånd mellan fötterna och kniven. Starta maskinen i lågt gräs.

Positionstecken på maskinen:

Choke* Pà Av	I I I
Gasfjärreglare* Start Stopp
Gasfjärreglage med choke*
Variabel hastighet* Snabb Långsam
Knivkoppling* Pà Av

• beroende på utförande.

Manuell start

utan gasfjäderreglage, med choke.

Choke På

Av

1. Ställ choken i position 1 (13/1).
2. Dra säkerhetsbygeln till den övre stången och håll kvar (17) - säkerhetsbygeln snäpper inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).
4. Efter att motorn är varm (ca. 15-20 sekunder) ställ choken i position 2 (13/2).

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

utan gasfjärrkontroll, med primer (6)

1. Tryck in primerknappen 3x, med ca. 2 sekunders uppehåll (46). Vid temperaturer under 10°C tryck in primerknappen 5x.
2. Dra tillbaka säkerhetsbygeln till den övre stången och håll kvar (197) - säkerhetsbygeln snäpper inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

utan gasfjäderreglage, utan primer/choke

1. Dra säkerhetsbygeln till den övre stången och håll kvar (197) - säkerhetsbygeln snäpper inte in.
2. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

med gasfjäderreglage, med choke

Gasfjäderreglage med choke

1. Ställ gasspaken i position 14 (1)
2. Dra säkerhetsbygeln till den övre stången och håll kvar (17) - säkerhetsbygeln snäpper inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (8).
4. Efter att motorn är varm (ca. 15-20 sekunder) ställ gasen i position mellan och (14/2)

med gasreglage, utan primer/choke

Gasreglage Start Stopp

1. Ställ gasreglaget i position (20/1).
2. Dra säkerhetsbygeln till den övre stången och håll kvar (17) - säkerhetsbygeln snäpper inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (8).
4. Efter att motorn är varm (ca. 15-20 sekunder) ställ gasen i position mellan och (-20).

med gasreglage, med primer (6)

Gasreglage

Start

Stopp

1. Ställ gasreglaget i position (204)
2. Tryck in primer-knappen 3x, med ca. 2 sekunders uppehåll (6). Vid temperaturer under 10°C tryck in primer-knappen 5x.
3. Dra säkerhetsbygeln till den övre stången och håll kvar (17) - säkerhetsbygeln snäpper inte in.
4. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).
5. Direkt efter att motorn går, ställ gasspaken för önskat motorvarvtal i position mellan (20).

Elektrisk start (tillval)

Elektrisk start med primer (6)

1. Ställ gasspak i position "START" (15/1).
2. Tryck in primerknappen 3x, med ca. 2 sekunders intervall (6). Vid temperaturer under 10°C tryck in primerknappen 5x.
3. Dra säkerhetsbygeln till den övre stången och håll kvar (67) - säkerhetsbygeln hakar inte i.
4. Vrid tändnyckeln i tändningslåset åt höger tills det tar stopp (c9).
5. Direkt efter att motorn går, släpp tändnyckeln (den hoppar tillbaka till position "0").
6. Ställ gasspaken beroende på önskat varvtal i position mellan och (15/2)

Elektrisk start utan primer/choke (15)

1. Ställ gasspaken i position "START" (10/1).
2. Dra säkerhetsbygeln till den övre stången och håll kvar (c7) - säkerhetsbygeln snäpps inte in.
3. Vrid tändnyckeln i tändningslåset åt höger så långt det går (19).
4. Direkt efter att motorn går, släpp tändnyckeln (den hoppar tillbaka till position "0").
5. Ställ gasspaken beroende på önskat motorvarvtal i position mellan och (15/2)

Knivkoppling (tillval)

Knivkoppling

På

Av

Med knivkopplingen kan kniven kopplas på och av, medan motorn är igång.

Koppla in kniven

1. Dra säkerhetsbygeln till den övre stången och håll kvar (47) - Säkerhetsbygeln snäpper inte in.
2. Skjut kopplingsspaken bort från kroppen (21/1) - Kniven kopplas in.

Koppla ur kniven.

1. Släpp upp säkerhetsbygeln (26).
2. Säkerhetskniven kopplas ur.
3. Kopplingsspaken ställer sig i viloläge (21/2).

Stäng av motorn

Maskinutanknivkoppling

1. Ställ gasspaken i position (-20/2)
2. Släpp säkerhetsbygeln (26).
3. Motorn stängs av.

Varning: allvarliga skärskador!

Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.

1. Släpp upp säkerhetsbygeln (13).
2. Ställ gasspaken i position mellan (-20/2)
3. Motorn stängs av.

Varning allvarliga skärskador!

Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.

Framåtdrift (tillval) (2)

Observera!

Sätt på framåtdriften nära motorn.

Starta framåtdrift

1. Tryck in bygeln för framåtdrift mot den övre stången och håll fast (62) - Bygeln snäpper inte in.

- Framåtdriften startas.

1. Släpp upp bygeln för framåtdrift (24).

- Framåtdriften stängs av.

Variabel hastighet (Speed Control) (tillval)

Variabel hastighet

Snabb Långsam

Med variabel hastighet kan hastigheten på gräsklipparen ändras steglöst.

Observera!

Ställ endast in spaken när motorn är igång.

Om du växlar utan att motorn är igång kan mekanismen skadas.

För högre hastighet dra spaken (23)

i riktning (3/2)

För lägre hastighet dra spaken (23) i riktning

(3/1)

Anpassa alltid hastigheten efter skicket på marken

och gräset.

Underhåll och skötsel

Varning - skaderisk!

• Innan allt underhåll och skötsel, stäng alltid av motorn och dra ur tändstiftskontakten. Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still. Sätt alltid på arbetshandskar vid underhållsarbeten och skötsel av knivarna!

Kontrollera regelbundet uppsamlingsbehållarens funktion och slitage. Rengör maskinen efter varje användning. Spruta inte vatten på maskinen. Vatten som tränger in kan orsaka störningar (tändning, förgasare). ■ Kontrollera regelbundet om skador har uppstått på kniven. Byt alltid ut defekt ljuddämpare.

Enligt motortillverkaren ska:

förgasare / luftfilter peka uppåt (26)

tändstiftet peka uppåt (27)

Följ motortillverkarens bruksanvisning!

Låt endast ett serviceställe eller en auktoriserad fackhandlare slipa / renovera en skadad kniv. Slipad kniv måste balanseras.

Observera!

Knivar som inte är balanserade kan orsaka starka vibrationer och skada gräsklipparen.

Uppladdning av startbatteri (tillval)

Startbatteriet är underhållsfritt och laddas normalt upp av gräsklipparen.

I undantagsfall måste batteriet laddas upp av användaren:

Innan gräsklipparen används första gången. Vid urladdning, innan vintern eller vid längre tids stillestånd (>6 månader)

Laddningsförlopp:

1. Ta ut laddaren ur batteriboxen.
2. Separera batterikabeln från motorkabeln (28).
3. Anslut batterikabeln med laddarens kabel (9).
4. Anslut laddaren till elnätet. Elnätets spänning måste överensstämma med laddarens driftspänning.

Laddningstiden är ca. 36 timmar. Använd endast medföljande originaladdare.

Observera!

• Ladda endast startbatteriet i torra utrymmen med god ventilation.
• Starta ej gräsklipparen under laddningsförloppet.

Motorskötsel

Byte av motorolja

1. För att tappa ur oljan ställ fram en lämplig behållare.
2. Låt oljan rinna ut helt via oljepåfyllningsöppningen eller sug upp den.

Ta hand om den använda motoroljan på miljövänligt sätt!

Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter.

Släng inte gammal olja

• i soporna
• i avlopp eller vattendrag
• och töm inte ut den på marken

Byte av luftfilter

Följ motortillverkarens anvisningar.

Byte av tändstift

Följ motortillverkarens anvisningar.

Framåtdrift (tillval)

Inställning av bowden-kabeln

Om framåtdriften inte går att aktiveras eller stängas av när motorn är igång, måste bowden-kabeln ställas in igen.

Observera!

Gör endast inställningar på bowden-kabeln när motorn är avstängd.

1. Vrid den del som ska justeras på bowden-kabeln i pilens riktning (c80).
2. För att kontrollera inställningen starta motorn och aktivera framåtdriften.
3. Om framåtdriften fortfarande inte fungerar, måste gräsklipparen lämnas in till ett serviceställe eller en auktoriserad fackhandlare.

Olja då och då in kuggdrev på motoraxeln med sprayolja

Motorn till framåtdriften är underhållsfri.

Förvaring

Varning - explosionsrisk!

Förvara inte maskinen i närheten av öppen eld eller värmekälla.

Låt motorn kyla av. För att spara plats fäll ned den övre stången (1, 32). Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer. Förvara startbatteriet frostfritt. Ladda startbatteriet då och då. Töm bensintanken. Dra ur tändstiftskontakten.

Reparation

Reparationsarbeten får endast utföras av serviceställen och auktoriserade fackhandlare.

Avfall

Uttjänta maskiner eller batterier får ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

Åtgärder vid fel

Observera!

Kniv och motoraxel får ej riktas.

Fel Lösning
Motorn startar inte • Fyll på bensinStäll gasspaken på "Start"Sätt på chokenTryck bygeln für motorvãxling mot den övre stångenKontrolera tändsftift, byt eventuelltRengör luftfilterSe till att kniven ligger friLadda upp startbatteriStarta på klippt yta
Låg motorprestanda • Korrigera klippöjdSlipa / renovera knivenRengör kanalen till utkast/kapaRengör luftfilterMinska arbetshastigheten
Ojämnt klipp • Slipa / renovera knivenKorrigera klippöjd
Uppsamlingsbehällaren fyller inte tillräckligt	• Korrigera klippöjd• Låt gräsmattan torka upp• Slipa / renovera kniven• Rengör uppsamingsbehällarens galler• Rengör kanalen till utkast/kapa
Framåtdriften fungerar inte •	Gör ny installng av bowden-kabeln• Fläktrem defekt• Uppsök kundtjänst/verkstad• Avlågsna smuts i hjul, fläktrem och motor• Olja in frigången (kuggdrev på motoraxeln) med sprayolja
Hjulen snurrar inte;när framåtdriften är igäng	• Efterdra hjulskruvar• Hjulnav defekt• Fläktrem defekt• Uppsök kundtjänst/verkstad
Maskinen vibrerar ovenligt mycket	• Kontrollera kniv

Kontakta en av våra servicestationer vid störningar som inte finns uppförda i denna tabell eller som du själv inte kan åtgärda.

Fackmannamässig kontroll är alltid nödvändig:

■ efter påkörning av hinder, om motorn plötsligt stannar, vid skador i drivmekanismen, vid defekt fläktrem, om knivarna krökts, om motoraxeln böjts

EG-försäkran om överensstämmelse

se monteringsanvisning

Garanti

Eventuella material- eller tillverkningsfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

Ett korrekt handhavande av maskin

Tekniska ändringar på maskinen

Ej ändamålsenlig användning (t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

Om denna handbok

Produkten får endast användas när den är i felfritt skick!

För igångsättning måste man fylla bensin på gräsklipparen.

Underhåll - Brandfara!

Gräsuppsamlaren får endast tas av och sättas på när motorn är avstängd och skärkniven står stilla.

med Gasspak, med choke

Gasspak med choke

med gasspak, med primer (6)

Gasspak Start

Stopp

Elektrisk start med primer (6)

Koble inn girene kun når motoren går.

Koble inn hjuldrift

Vippe klipperen over på siden

Juster wiretrekket kun når motoren er avslått.

1. Drei justeringsdelen på wiretrekket i pilens retning (30).
2. For å kontrollere innstillingen, starter du motoren og kobler inn hjuldriften.
3. Hvis hjuldriften fortsatt ikke fungerer, må maskinen leveres inn ved et serviceverksted eller til en autorisert fagbedrift.

Se monteringsveiledning

Garanti

Korrekt håndtering av maskinen
