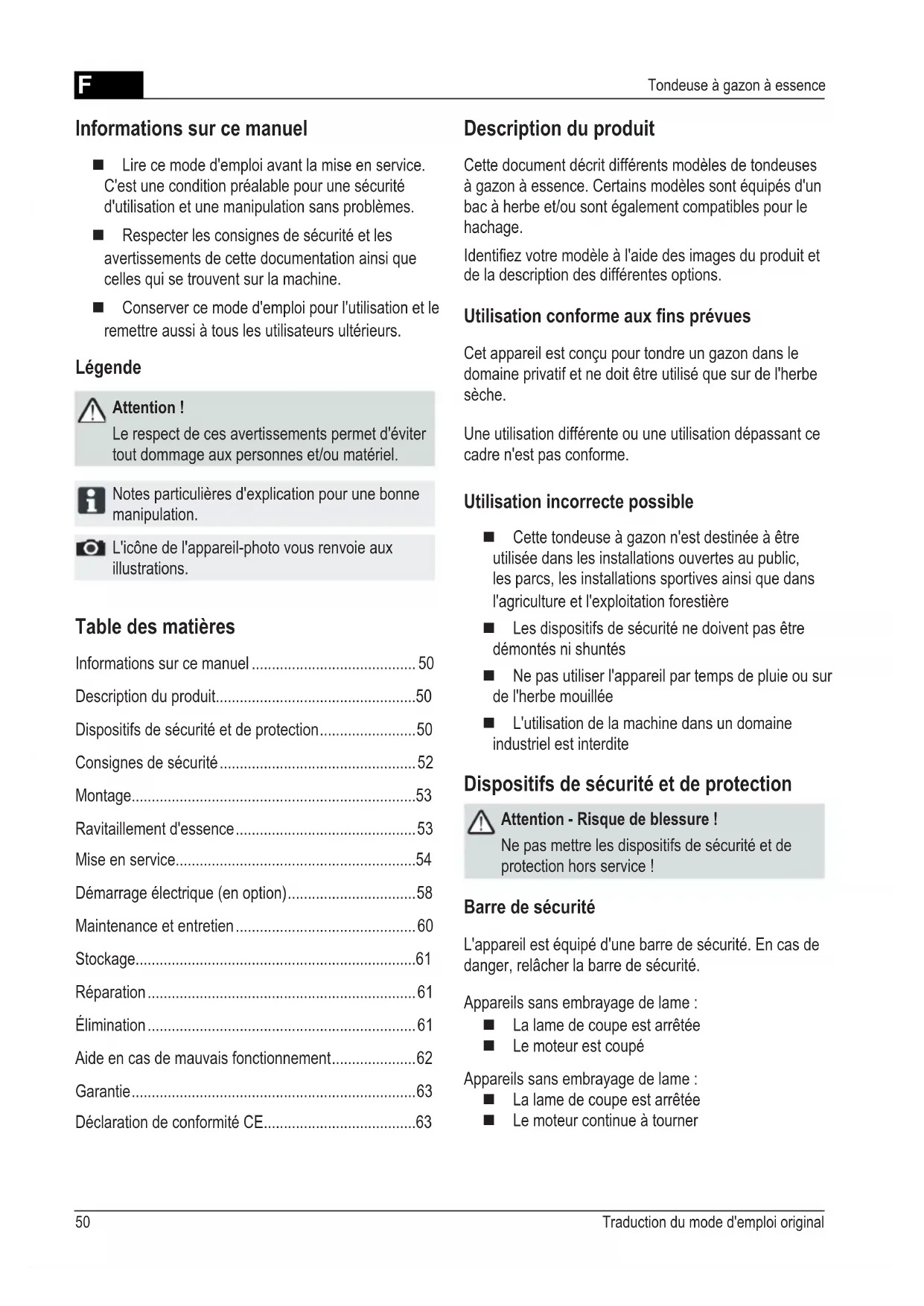

MODE D'EMPLOI 4731 VSI-A SOLO

Informations sur ce manuel

Lire ce mode d'emploi avant la mise en service. C'est une condition préalable pour une sécurité d'utilisation et une manipulation sans problèmes.
Respecter les consignes de sécurité et les avertissements de cette documentation ainsi que celles qui se trouvent sur la machine.
- Conserver ce mode d'emploi pour l'utilisation et le remettre aussi à tous les utilisateurs ultérieurs.

Legende

Attention!

Le respect de ces avertissements permet d'eviter tout dommage aux personnes et/ou matériel.

Notes particulieres d'explication pour une bonne manipulation.

L'icone de l'appareil-photo vous renvoie aux illustrations.

Table des matieres

Informations sur ce manuel 50
Description du produit 50
Dispositifs de sécurité et de protection. 50
Consignes de sécurité 52
Montage. 53
Ravitallement d'essence 53
Mise en service. 54
Demarrageelectrique(enoption). 58
Maintenance et entretien 60
Stockage 61
Réparation 61
Elimination 61
Aide en cas de mauvais fonctionnement. 62
Garantie 63
Déclaration de conformité CE. 63

Description du produit

Cette document décrit différents modèles de tondeuses à gazon à essence. Certains modèles sont équipés d'un bac à herbe et/ou sont également compatibles pour le hachage.

Identifiez votre modèle à l'aide des images du produit et de la description des différentes options.

Utilisation conforme aux fins prévues

Cet apparéil est conçu pour tondre un gazon dans le domaine privatif et ne doit être utilisé que sur de l'herbe sèche.

Une utilisation différente ou une utilisation dépassant ce cadre n'est pas conforme.

Utilisation incorrecte possible

• Cette tondeuse à gazon n'est destinée à être utilisée dans les installations ouvertes au public, les parcs, les installations sportives ainsi que dans l'agriculture et l'exploitation forestière
• Les dispositifs de sécurité ne doivent pas etre démontés ni shuntés
  Ne pas utiliser l'appareil par temps de pluie ou sur de l'herbe mouillée
  L'utilisation de la machine dans un domaine industriel est interdite

Dispositifs de sécurité et de protection

Attention - Risque de blessure!

Ne pasmettrelesdispositifsdesecuriteet de protection hors service！

Barre de sécurité

L'appareil est équipé d'une barre de sécurité. En cas de danger, relâcher la barre de sécurité.

Appareils sans embrayage de lame :

La lame de coupe est arrêtée
Le moteur est coupé

Appareils sans embrayage de lame :

La lame de coupe est arrêtée
Le moteur continue à tourner

Volet deflecteur

Le déflecteur sert de protection en cas d'éjection de pieces.

1 Câble de démarriage 9 Réglage de la hauteur de coupe*
2 Départ, Arrêt* 10 Embrayage de lame*
3 Transmission roues* 11 Transmission Vario
4 Barre de sécurité 12 Notice d'instruction
5 Réglage de la hauteur ergonomique* 13 Insert d'éjection*
6 Indicateur de niveau* 14 Volet de fermeture*
7 Volet déflecteur* 15 Kit de hachage*
8 Bac à herbe* * selon le modele

Symboles sur la machine

Attention! Faire préuve d'un maximum de précautions lors de la manipulation.	Avant d'intervenir sur l'outil de coupe, retarder la cosse de bougie d'allumage.
Avant la mise en service, lore le mode d'emploi! Desser le mein moteur.
Les tiers doivent être tenus hors de la zone dangereuse!	Enclencher la transmission roues.
Maintenir les mains et les pieds loin de l'outil de coupe!	Télécommande des gaz Marche/Arrêt.
Se tener à l'écart de la zone de danger.

Pictogrammes supplémentaires sur les apparciels avec démarreur électrique

Attention! Danger d'électrocution.

Tenir le cable de raccordement éloigné des lames de coupe.

Avant les travaux d'entretien ou en cas de cable endommagé toujours débrancher l'appareil du secteur.

Consignes de sécurité

Attention!

Utiliser la machine seulement si elle est en parfait etat du point de vue technique!

Attention - Risque de blessure!

Ne pasmettrelesdispositifsdesecuriteet de protection hors service！

Attention - Risque d'incendie!

Ne pas conserver les apparèils replis d'essence dans des batiments dans lesquels les vapeurs d'essence pourrait s'enflammer au contact d'une flamme neue ou d'étincelles!

Maintenir la zone autour du moteur, de l'échévement, du coffre à batterie et du réservoir d'essence exemple de tout résidu de coupe, d'essence et d'huile.

Les tiers doivent etre tenus hors de la zone dangereuse
Le propriétaire ou l'utilisateur de la machine est responsable en cas d'accident impliquant d'autres personnes et leur propriété
Les enfants ou les autres personnes qui ne connaissent pas ce notice d'instructions ne doivent pas utiliser l'appareil
Observer les dispositions locales en matière d'age minimum de l'utilisateur

Ne pas utiliser l'appareil sous l'emprise de l'alcool, de la drogue ou après avoir pris des médicaments

Porter des vêtements adaptés

Pantalon long
Chaussures solides et antidérapantes
Protection auditive

En cas de travail sur une pente

Toujours veiller à la stabilité
Toujours tondre en travers de la pente, jamais dans le sens ascendant ou descendant
Ne pas tondre sur un pente inclinee a plus de 20^

Ne travailler qu'a la lumière du jour suffisante ou avec un éclairage artificiel
- Tenir le corps, les membres et les vêtements à l'écart du mécanisme de coupe
- Observer les dispositions en vigueur pour les horaires d'utilisation
Ne pas laisser la machine en etat de marche sans surveillance
Ne tondre qu'vec une lame de coupe affuitede
Ne jamais utiliser l'appareil avec des dispositifs de protection/des grilles de protection endommages
Ne jamais utiliser l'appareil sans dispositifs de protection intégralement montés (p. ex.: volet déflecteur, dispositifs de collecte de l'herbe)
- Contrôler l'appareil avant toute utilisation à la recherche de dommages, avant la prochaine utilisation, faire replacer les pièces endommagées
- Arrête le moteur, attendre que l'appareil s'arrête complètement et retirer l'embout de la bougie d'allumage

avant de laisser la machine sans surveillance
— après qu'une panne est survenue.
avant de corriger les blocages
avant d'éliminer les obstructions
— après être passé sur un corps étranger

Rechercher les dommages sur la tondeuse à gazon et procéder aux réparations nécessaires avant de repartir et continuer à travailler avec la tondeuse à gazon.

■ Remetre l'embout de bougie d'allumage en place et redémarrer le moteur

— après voir éliminé la panne (voir tableau des pannes) et contrôle l'appareil
— après avoir nettoyé l'appareil

Inspector avec soin le terrain à tondre et en retarder tous les corps étrangers
Faire particulièrement attention en cas de demi-tour avec la tondeuse ou en cas de traction vers vous de la tondeuse

Ne pas passer sur des obstacles (p.ex. branches, racines d'arbre)
Ne retarder les résidus de coupe qu'une fois le moteur arrêté
Couper le moteur/la lame de coupe en cas de passage sur une zone à ne pas tandre
Ne jamais soulever ni porter l'appareil alors que le moteur tourne
Ne pas manger ni boire en faisant le plein d'essence ou d'huile moteur
Ne pas inhaler les vapeurs d'essence

Montage

Observer les instructions de montage ci-jointe.

Attention!

La machine ne peut etre utilise qu'une fois le montage complètement terminé.

Ravitation d'essence

Avant demettre la tondeuse a gazon en service, il faut faire le plein d'essence.

Avertissement - Risque d'incendie!

L'essence et l'huile sont hautement inflammables!

Toujours respecter les instructions d'emploi fournies par le constructeur du moteur.

Ravitallements

	Essence Huile moteur
Type	essence ordinaire/sans plomb	voir les recommendations du fabricant du moteur
Quantité de replissage	voir les Recommendations du fabricant du moteur	env. 0,6 I

Sécurité

Avertissement !

Ne jamais laisser tourner le moteur dans un local fermé. Risque d'intoxication!

Ne conserve l'essence et I'huile que dans des recipients prevus a cet effet
Ne rajouter ou ne vidanger de l'essence et de l'huile qu'à l'air libre et moteur froid
Ne pas ajouter de l'essence ni de I'huile quand le moteur tourne
Ne pas trop replir le réservoir (l'essence se dilate)
Ne pas fumer pendant le replissage
Ne jamais ouvrir le bouchon de réserve pendant que le moteur roule ou qu'il est chaud
- Remplacer le réserve ou le bouchon s'ils sont endommages
Toujours bien fermer le bouchon du réservoin
En cas d'écoulement d'essence :

ne pas demarrer le moteur
éviter les essais d'allumage répétés
nettoyer la machine

En cas d'écoulement d'huile moteur :

ne pas demarrer le moteur
absorber l'huile moteur renversée avec un agent agglutinant ou un chiffon et l'éliminer dans les règles
nettoyer la machine

L'huile usee ne doit pas etre :

éliminée avec les déchets
■ être déversée dans les égouts, dans le conduit d'écoulement ou sur le sol

Nous vous recommendons d'apporter l'huile usée dans un réseau fermé dans un centre de recyclage ou un centre de service après-vente.

Faire le plein d'essence

1. Dévisser le bouchon du réservoir et le poser dans un endroit propre.
2. Ajouter de l'essence avec un entonnoir.
3. Refermer l'orifice de replissage du réservoir et le nettoyer.

Faire le plein d'huile

1. Dévisser le bouchon de replissage d'huile et le poser dans un endroit propre.
2. Ajouter de l'huile avec un entonnoir.
3. Refermer l'orifice de remplissage d'huile et le nettoyer.

Mise en service

Attention!

Si l'outil de coupe ou les éléments de fixation sont lâches, endommages ou usés, il ne faut enaucun utiliser la machine !

Proceder à un contrôle visuel avant chaque mise en service.

Le pictogramme deamera aux pages suivantes renvoie aux figures, page 4-7.

Réglage de la hauteur de coupe

Attention - Risque de blessure!

Ne régler la hauteur de coupe qu'après avoir coupé le moteur et une fois que la lame de coupe est arrêtée.

• Toujours régler les roues sur la même hauteur de coupe.
• Le réglage de la hauteur de coupe varie en fonction du modele.

Réglage central (2)

1. Maintenir le bouton du réglage central de la hauteur enforcé (C/1).

Pour une pelouse plus rase, presser la poignée du réglage en hauteur central vers le bas (2)
Pour une pelouse plus haute, tirer la poignée du réglage en hauteur central vers le haut (2)
Le niveau de réglage en hauteur centralisé est indiqué (1/3)

1. Relâcher le bouton une fois la hauteur de coupe souhaïée atteinte.

Réglage par axe ou réglage centralisé (1, 3)

1. Pousser le levier de déverrouillage sur le côte et le tener.
2. Pousser le levier vers la gauche ou la droite dans la hauteur de coupe souhaitee.
3. Laisser s'enclencher le levier.
4. Veiller à la position sur le même cran pour toutes les roues.

Réglage rapide roue individuelle

ou réglage par essieu (14)

1. Pousser le levier de déverrouillage sur le côte et le tener.
2. Pousser le levier vers la gauche ou la droite dans la hauteur de coupe souhaitatione.
3. Laisser s'enclencher le levier.
4. Veiller à la position sur le même cran pour toutes les roues.

Réglage individuel des roues(3)

1. Desserrer la vis de roue.
2. Insérer la vis de roue dans l'orifice pour la hauteur de coupe souhaitation.
3. Serrer la vis de roue.
4. La position du trou doit être la même pour toutes les roues.

Réglage d'axe centralisé(16)

1. Placer les deux pouces sur les extrémités de l'axe.
2. Placer les doigts sous le carter de la tondeuse.
3. Extraire l'essieu avec les deux pouces hors de l'ancienne encoche pour la hauteur de coupe.
4. Tirer l'essieu avec les deux pouces devant l'encoche souhaitée pour la hauteur de coupe et le laisser s'engager.
5. La position doit être la même pour toutes les roues.

Tondre avec le bac à herbe

Attention - Risque de blessure!

Ne retirer ou n'installer le bac à herbe qu'une fois le moteur coupé et la lame de coupe arrêtée.

1. Soulever le volet déflecteur et accrocher le bac à herbe dans les supports (18).

Indicateur de niveau*

L'indicateur de niveau est pousse vers le haut par le courant d'air lors de la tonte (c1a).

Quand le bac à herbe est plein, l'indicateur de replissage sur le bac se trouve en (Gb). Il faut vider le bac à herbe.

Vidage du bac à herbe

1. Soulever le volet deflecteur.
2. Decrocher le bac à herbe et le sortir en le tirant en arrrière (18).
3. Vider le bac à herbe.
4. Soulever le volet deflecteur et raccrocher le bac de ramassage dans les supports (8).

Tondre sans bac à herbe

Attention!

Ne tondre sans bac à herbe qu'avac un ressort rotatif de volet déflecteur opérationnel.

La force du ressort plaque le volet deflecteur contre le carter de la tondeuse a gazon. L'herbe coupée est ainsi ejectee vers le bas et en arriere.

Débroussailler avec le kit de hachage (en option)

Lors du hachage, l'herbe coupée n'est pas ramassée mais reste sur la pelouse. L'herbe hachée protège le sol de l'asschément et lui apporte des nutriments.

Les meilleures résultats sont obtenus avec une recoupe régulière d'env. 2 cm. Seule l'herbe jeune avec un feuillage tendre pourrit rapidement.

Hauteur de l'herbe avant le hachage: 8 cm max.

Hauteur de l'herbe après le hachage: au moins 4 cm.

Adapter la vitesse de progression au hachage, ne pas avancer trop vite.

Insertion du kit de hachage

Attention - Risque de blessure!

N'insérer ou ne déposer le kit de hachage qu'vec le moteur coupé et la lame de coupe arrêtée.

1. Retirer le bac a herbe (
2. Soulever le volet deflecteur et insérer le kit de hachage dans l'orifice d'éjection (c). Le verrouillage doit s'enclencher.

Si le kit de hachage ne s'enclenché pas, la lame de coupe et le kit de hachage risque d'être endommagés.

Dépose du kit de hachage

1. Soulever le volet deflecteur.
2. Débloquer le verrouillage sur le kit de hachage (0/1).
   3.Sortir le bac de ramassage (10/2).

Tondre avec éjection laterale (en option)

Attention - Risque de blessure!

Ne retirer ou n'installer le canal d'éjection laterale qu'une fois le moteur coupé et la lame de coupe arrêtée.

Insertion du canal d'éjection laterale

1. Retirer le bac à herbe et insérer le kit de hachage.
2. Ouvrir le panneau pour l'éjection laterale et le maintainir ouvert (1/1).
3. Insertion du canal d'éjection latérale (19/2).
4. Refermer lentement le panneau. Le panneau bloque le canal d'éjection latérale pour ne pas qu'il tombe.

Retrait du canal d'éjection laterale

1. Ouvrir le panneau pour l'éjection laterale et le maintainir ouvert (1/1).
2. Retirer le canal d'éjection laterale et refermer le panneau (1/2).

Réglage de la hauteur de la poignée (en option)

Réglage par bouton

1. Maintenir les deux boutons sur la partie supérieure du guidon enfoncés et régler la position souhaitée (2/1).
2. Relâcher les boutons pour que la partie supérieure du guidon s'enclenché.

Réglage par blocage

1. Tenir le longeron et desserrer les deux dispositifs de serrage (2/2).
2. Amener le longeron dans la position souhaitatione.
3. Serrer les dispositifs de serrage.

Démarrage du moteur

Attention - Risque d'intoxication!

Ne jamais laisser tourner le moteur dans un local fermé.

Attention - Risque de blessure!

Ne pas renverser l'appareil lors de l'opération de démarrage.

• Ne démarrer le moteur que si la lame est montée (la lame sert de masse d'équilibrage)
  Lors du démarrage du moteur à température de service NE PAS utiliser le starter ni le bouton d'amorçage
• Ne pas modifier les réglages du moteur

Ne pas demarrer l'appareil si le conduit d'éjection n'est pas recouvert par l'une des pieces suivantes :

bac a herbe
volet deflecteur
kit de hachage

Actionner le bouton de démarrage avec la plus grande attention et conformément aux instructions du fabricant

Rester suffisamment éloigné de l'outil de coupe
Démarrer l'appareil sur un secteur où l'herbe est courte

Indications de position sur l'appareil :

Starter* Marche Arrêt	Ⅳ ⅠⅡ
Télécommande des gaz* Marche Arrêt
Télécommande des gaz avec starter*	Ⅳ Ⅰ Ⅱ
Transmission Vario Vite Lent
Embrayage de lame* Marche Arrêt

• selon le modele

Démarrage manuel

sans telecommande des gaz, avec starter

Starter Marche

Arrêt

1. Placer le démarrer sur la position 1 (13/1).
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la prendre (197) - La barre de sécurité ne s'enclenché pas.
3. Tirer rapidement le cable de démarriage, puis le laisser s'enrouler lentement (18).
4. Une fois le moteur chaud (env. 15 à 20 secondes), placer le starter sur la position 2 (c13/2).

i Le réglage des gaz du moteur est fixe. Un réglage du régime n'est pas possible.

sans telecommande des gaz, avec amortage (16)

1. Appuyer 3 fois sur le bouton du système d'amorgage à des intervalles d'environ 2 s (106). Si la température est inférieure à 10^ , appuyer 5 fois sur le bouton d'amorgage.
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenche pas.
3. Tirer rapidement le cable de démarriage, puis le laisser s'enrouler lentement (18).

i Le réglage des gaz du moteur est fixe. Un réglage du régime n'est pas possible.

sans télécommande des gaz, sans amortcage/starter

1. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenche pas.
2. Tirer rapidement le cable de démarriage, puis le laisser s'enrouler lentement (18).

i Le réglage des gaz du moteur est fixe. Un réglage du régime n'est pas possible.

avec telecommande des gaz, avec starter

Télécommande des gaz avec starter

1. Placer la manette des gaz sur la position (4/1).
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenché pas.
3. Tirer rapidement le cable de demarrage, puis le laisser s'enrouler lentement (18).
4. Une fois le moteur chaud (env. 15 à 20 s), placer la manette des gaz sur une position entre et

avec telecommande des gaz, sans amorgage/starter

Télécommande des gaz Marche Arrêt

1. Placer la manette des gaz sur la position (20/1).
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la prendre (17) - La barre de sécurité ne s'enclenché pas.
3. Tirer rapidement le cable de démarriage, puis le laisser s'enrouler lentement (18).
4. Une fois le moteur chaud (env. 15 à 20 secondes), placer la manette des gaz sur une position entre et

avec telecommande des gaz, avec amortcage (16)

Telekommande

des gaz

Marche Arrét

1. Placer la manette des gaz sur la position

(20/1).

1. Appuyer 3 fois sur le bouton du système d'amorçage à des intervalles d'environ 2 s (6). Si la température est inférieure à 10^ C, appuyer 5 fois sur le bouton d'amorçage.
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenche pas.
3. Tirer rapidement le cable de démarriage, puis le laisser s'enrouler lentement (18).
4. Dès que le moteur tourne, placer la manette des gaz de la vitesse de rotation du moteur souhaitée sur

Démarrage electrique (en option)

Demarrage electrique avec amorcage (6)

1. Placer la manette des gaz sur la position « START » (5/1).
2. Appuyer 3 fois sur le bouton du système d'amorçage à des intervalles d'environ 2 s (16). Si la température est inférieure à 10^ C, appuyer 5 fois sur le bouton d'amorçage.
3. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenché pas.
4. Tournier la clé de contact totalement vers la droite dans la serrure de contact (c9).
5. Dès que le moteur tourne, relâcher la clé de contact (retourne en position « 0 »).
6. Placer la manette des gaz conformément à la vitesse de rotation du moteur souhaiée sur une position entre et (15/2)

Demarrage electrique sans amorcage/starter (195)

1. Placer la manette des gaz sur la position « START » (15/1).
2. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (17) - La barre de sécurité ne s'enclenche pas.
3. Tourner la clé de contact totalement vers la droite dans la serrure de contact (19).
4. Dés que le moteur tourne, relâcher la clé de contact (retourne en position « 0 »).
5. Placer la manette des gaz conformément à la vitesse de rotation du moteur souhaitée sur une position entre et (15/2)

Embrayage de lame(en option)

Embrayage de

lame

Marche

Arrêt

L'embrayage de lame permet d'embrayer et de débrayer la lame pendant que le moteur tourne.

Embrayage de la lame de coupe

1. Tirer la barre de sécurité vers la partie supérieure du guidon et la maintainir (47) - La barre de sécurité ne s'enclenché pas.
2. Actionner la manette d'embrayage en l'éloignant de vous (1/1) - La lame de coupe est embrayée.

Débrayage de la lame de coupe.

1. Relacher l'etrier de sécurité (15).

-La lame de coupe est débrayée.
- La manette d'embrayage revient en position de repos (1/2).

Coupure du moteur

Appareil sans embrayage de lame

1. Placer la manette des gaz sur la position (20/2)

1. Relacher l'etrier de sécurité ( 26). -Le moteur s'eteint.

Attention risque de graves blessures par coupure!

Le moteur peut continuer à tourner avant de s'arrêter définitivement. ÀpRES la coupure, s'assurer que le moteur ne tourne plus.

Appareil avec embrayage de lame

Embrayage de

lame

Marche

Arret

1. Relâcher la barre de sécurité ( 15).

2. Placer la manette des gaz sur la position (0/2).

3. Le moteur s'eteint.

Attention risque de graves blessures par coupure!

Le moteur peut continuer à tourner avant de s'arreter définitivement. ÀpRES la coupure, s'assurer que le moteur ne tourne plus.

Transmission roues (en option) (2)

Attention!

Ne commuter le réducteur que lorsque le moteur tourne.

Activer la transmission roues.

1. Presser la barre de commande de la transmission contre la partie supérieure du guidon et la maintainir (2) - La barre de commande de la transmission ne s'enclenche pas.

2. La transmission roues est enclenchée.

Désactivation de la transmission roues

1. Relâcher la barre de commande de la transmission (24).

2. La transmission roues est désactivée.

Transmission Vario (Speed Control) (en option)

Transmission

Vario

Vite

Lent

La transmission Vario permet de modifier en continu la vitesse d'avance de la tondeuse à gazon.

Attention!

N'actionner la manette que lorsque le moteur tourne.

L'activation sans entrainement moteur peut endommager le mecanisme d'entrainement.

Pour augmenter la vitesse, tirer la manette (23) dans le sens (3/2)
Pour réduire la vitesse, tirer la manette (23) dans le sens (3/1)

Toujours adapter la vitesse d'avance l'etat actuel du sol et de la pelouse.

Maintenance et entretien

Attention - Risque de blessure!

• Avant tous les travaux de maintenance et d'entretien, toujours couper le moteur et retirer l'embout de la bougie d'allumage.
  Le moteur peut continuer à tourner avant de s'arreter définitivement. ÀpRES la coupure, s'assurer que le moteur ne tourne plus.
• Toujours porter des gants de travail en cas d'intervention sur la lame de coupe!

S'assurer régulierement du bon fonctionnement du dispositif de collecte d'herbe et de l'absence de toute usure
Nettoyer l'appareil après chaque utilisation
Ne pas nettoyer l'appareil au jet d'eau Toute pénétration d'eau peut provoquer des pannes (allumage, carburateur)
- Contrôler régulierement la lame de coupe à la recherche de dommages
Toujours remplacer les silencieux endommagés

Inclinaison de la tondeuse

Selon le fabricant du moteur :

le carburateur/filtre à air doit être orienté vers le haut (6)
la bougie d'allumage doit etre orientee vers le haut (97)

Observer les instructions de service du fabricant du moteur!

Affutage/remplacement de la lame de coupe

Ne faire affuter/remplacer les lames émoussées ou endommagées qu'auprès d'un centre de service après-vente ou d'une entreprise spécialisée/agréee
Les lames de coupe raffutées doivent être équilibrées

Attention!

Les lames non équilibrées entrainent de fortes vibrations et endommagent la tondeuse.

Chargement de la batterie de démarrage (en option)

La batterie de démarriage est sans entretien et normalement est rechargée par la tondeuse.

Dans des cas particuliers, c'est l'utilisateur qui doit recharger la batterie :

Avant la première utilisation de la tondeuse
En cas de décharge, avant la pause hivernale ou en cas d'arrêts prolongés (> 6 mois)

Procedure de charge :

1. Sortir le chargeur du coffre à batterie.
2. Debrancher le cable de batterie du cable moteur (68).
3. Relier le cable de batterie au cable du chargeur (C9).
4. Brancher le chargeur au secteur. La tension du secteur doit coïncider avec la tension de service du chargeur.

La durée de charge est d'env. 36 heures.

N'utiliser que le chargeur d'origine fourni.

Attention!

• Ne charger la batterie de démarrage que dans un local sec et bien ventilé.
• Ne pasmettre la tondeuse a gazon en marchependantla procEDURE de charge.

Entretien du moteur

Remplacement de I'huile moteur

1. Afin de recueillir l'huile, préparer un bac approprié.
2. Laisser entiement s'ecouler l'huile par l'orifice de replissage d'huile ou l'aspirer.

Eliminer l'huile de moteur usée de maniere ecologique!

Nous vous recommendons d'apporter l'huile usée dans un réseau fermé au centre de recyclage ou à un centre de service après-vente.

L'huile usee ne doit pas etre

• éliminée avec les déchets
• versée dans les écouts ni la conduite d'évacuation
• versée sur le sol

Remplacement du filtré à air

Observer les recommandations du fabricant du moteur.

Remplacement de la bougie d'allumage

Observer les recommendations du fabricant du moteur.

Transmission roues (en option)

Réglage du cable Bowden

S'il s'avere impossible d'activer ou de désactiver la transmission roues pendant que le moteur tourne, il faut régler le cable Bowden correspondant.

Attention!

Ne régler le cable Bowden que lorsque le moteur est arrêté.

1. Tourner l'organe de réglage sur le cable Bowden dans le sens de la flèche (30).
2. Pour vérifier le réglage, démarrer le moteur et activer la transmission roues.
3. Si la transmission roues ne fonctionne toujours pas, il faut confier la tondeuse à gazon à un centre de service après-vente ou à une entreprise spécialisée

Huiler le pignon d'entrainment

Pulvériser de temps à autre de l'huile sur le pignon d'entrainment de l'arbre d'engrenage

Les engrenages de la transmission roues sont sans entretien.

Stockage

Attention - Risque d'explosion!

Ne pas stocker l'appareil à proximé de flammes nues ou de sources de chaleur.

Laisser refroidir le moteur
Pour gagner de la place lors du stockage, replier la partie supérieure du guidon (31, 32)
- Stocker l'appareil dans un endroit sec et hors de portée des enfants et des personnes non autorisées
Entreposer la batterie de demarrage à l'abri du gel
Recharger de temps à autre la batterie de démarrage
Vider le réservoir d'essence
Sortir l'embout de bougie d'allumage

Réparation

Seuls les centres de service après-vente et les entreprises spécialisées agregées sont habitées à effectuer les travaux de réparation.

Élimination

Ne pas eliminer les apparciels usages, les batteries ou les accus avec les déchets menagers!

Le carton d'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être eliminés en conséquence.

Aide en cas de mauvais fonctionnement

Attention!

Ne pas redresser la lame ni l'arbre moteur.

Problème Solution
Le moteur ne démarre pas ·	Faire le plein d'essencePlacer la manette des gaz sur « Start »Actionner le démarreurPousser la commande d'entrainment du moteur vers la partie supérieure du guidonContrôleurs bougies d'allumage et les replacer si nécessaireNettoyer le filtré à airFaire tourner la lame de coupe libreRecharger la batterie de démarriageDémarrer sur une surface déjà tondue
La puissance du moteur diminue	Corriger la hauteur de coupeAffûter/remplacer la lame de coupeNettoyer le conduit d'éjection/carterNettoyer le filtré à airRéduire la vitesse de travail
Coupe irrégulière · Affûter/	Emplacer la lame de coupeCorriger la hauteur de coupe
Le bac à herbe ne se remplit pas suffisamment	Corriger la hauteur de coupeLaisser sécher la pelouseAffûter/remplacer la lame de coupeNettoyer la grille du bac à herbeNettoyer le conduit d'éjection/carter
La transmission roues ne fonctionne pas	Régler le cable BowdenCourroie trapézoidaldéfectueuseS'adresser à un atelier de service après-venteSaletés dans la transmission roues,steroler la courroie dentée et la transmissionPulvériser de l'huile sur les roues libres (pignon d'entrainment sur l'arbre de commande)
Les roues ne tournent pas alors que la transmission est engagée	Resserrer les vis de rouEloyeu de roue défectueuxCourroie trapézoidaldéfectueuseS'adresser à un atelier de service après-vente
L'appareil produit des vibrations anormalement élevées	Vérifier la lame de coupe

En cas de defaults ne figurant pas sur ce tableau ou que vous ne pouvez pas corriger vous-même, veuillez-vous adresser à notre service après-vente compétent.

Une verification par un spécialiste est toujours nécessaire:

— après avoir heures un obstacle
en cas d'arrêt soudain du moteur
en cas de dépréciation de la transmission
en cas de couroie defectueuse
en cas de déformation du couteau
en cas de déformation de l'arbre moteur

Déclaration de conformité CE

voir les instructions de montage

Garantie

Les défauts matériels ou de fabrication éventuels sur l'appareil sont couverts par notre garantie pendant la période de garantie légale pour les réclamations et nous les corrigeons à notre gré par une réparation ou une livraison de remplacement. La période de garantie est déterminée selon la loi du pays où l'appareil a été acheté.

Notre confirmation de garantie ne s'applique qu'en cas de :

La garantie s'eteint en cas de :

■traitement correct de l'appareil
respect du mode d'emploi original
■ utilisation de pieces de rechange d'origine

tentatives de réparation sur l'appareil
modifications techniques de l'appareil
■ d'utilisation non conforme à l'usage prévu (p. ex'utilisation commerciale ou municipale)

Ne sont pas couverts par la garantie :

Les déteriorations de la peinture dues à une usure normale

Les pieces d'usure sui figurent en encadré sur la carte des pieces de rechange XXX XXX (X)
- Les moteurs à combustion - ces derniers sont couverts par les prestations de garantie des fabricants de moteur correspondants

Dans un cas impliquant la garantie, veuillez-vous adresser avec cette carte de garantie et votre bon d'achat à votre revendeur ou au centre de service-après vente agrée le plus proche. De par cet accord de garantie, les prestations en garantie legales de l'acheteur vis à vis du vendeur ne sont pas affectees.

Choke (ssanie) Wl. Wyt.

Cutitele si arborele de motor nu au voie sa fié aliniate.

Pouon θeong με koupi

1. KpatnoTE TATnueva Ta duo kouptia otny eTavw apa oynonc kai putheta tnv etiUunr thEeon (2/1).
2. AΦnoTe Ta Kouμπiα γia va ασφαλισει n μπáρa.

Pouon ophiyktnpes
