Produkttype	Benzindrevet plæneklipper
Mærke	Solo
Model	4731 VSI-A
Brændstof	Blyfri benzin og 4-takts motorolie
Tankkapacitet	Ca. 0,6 L olie; benzin afhænger af motor
Klippehøjde	Central justering eller pr. hjul, flere trin
Klippesystem	Rotationskniv
Græsopsamler	Med niveauindikator, kapacitet ikke angivet
Ekstra funktioner	Mulchingkit (ekstra), sideudkast (ekstra), hjultræk (ekstra), knivkobling (ekstra)
Start	Manuel (kabel) eller elektrisk (ekstra)
Sikkerhedsanordninger	Sikkerhedsstang, afbøjningsklap, motorstop når den slippes
Styret justering	Højdejusterbar med knapper eller lås
Rutinemæssig vedligeholdelse	Rengøring efter brug, kontrol og slibning af kniv, olieskift, udskiftning af luftfilter og tændrør
Opbevaring	Fold styret sammen, tøm tanken, opbevares tørt, frostfrit
Garanti	Lovpligtig garanti, sliddele undtaget
Tilsigtet brug	Privat græsplæne, kun tørt græs
Ikke egnet til	Offentlige områder, parker, sport, landbrug, industriel brug

Ofte stillede spørgsmål - 4731 VSI-A SOLO

Hvordan starter jeg Solo 4731 VSI-A plæneklipperen?

Sørg for, at tanken indeholder benzin og olie. Træk sikkerhedsstangen mod styret, og træk derefter hurtigt i startkablet. Hvis motoren er kold, brug choker eller primerknappen afhængigt af modellen. Til elektrisk start (ekstra) drej nøglen efter at have aktiveret sikkerhedsstangen.

Hvordan justerer jeg klippehøjden?

Sluk motoren og vent på at kniven stopper. Afhængigt af modellen, brug central justering (knap eller håndtag) eller individuel hjuljustering. Sørg for, at alle hjul er på samme trin for ensartet klipning.

Græsopsamleren fyldes ikke korrekt, hvad gør jeg?

Kontrollér klippehøjden (for høj kan reducere fyldning). Lad græsset tørre, før du klipper. Slib eller udskift kniven, hvis den er sløv. Rengør opsamlerens gitter og udkastkanalen.

Kan jeg bruge plæneklipperen på vådt græs?

Nej, det er forbudt at bruge maskinen i regnvejr eller på vådt græs. Dette kan beskadige maskinen og udgøre en sikkerhedsrisiko.

Hvordan installerer jeg mulchingkit?

Sluk motoren og vent på at kniven stopper. Fjern græsopsamleren, løft afbøjningsklappen, og indsæt mulchingkittet i udkaståbningen, indtil det klikker på plads. Brug det kun, hvis græsset ikke er over 8 cm højt.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér benzin- og olieniveau. Sæt gashåndtaget på Start. Aktiver choker eller primer om nødvendigt. Kontrollér tændrøret og luftfilteret. Sørg for, at kniven drejer frit. Oplad startbatteriet, hvis det er monteret.

Hvordan vedligeholder jeg klippekniven?

Bær handsker. Rengør kniven efter hver brug. Kontrollér regelmæssigt, at den ikke er beskadiget eller sløv. Få kniven slebet eller udskiftet af en autoriseret fagmand. En ubalanceret kniv forårsager vibrationer.

Hjultrækket virker ikke, hvad skal jeg tjekke?

Sørg for, at motoren kører. Hvis trækket ikke aktiveres, justér Bowden-kablet (motor slukket). Kontrollér kileremmen og frihjulene. Hvis problemet fortsætter, kontakt et servicecenter.

Hvordan tapper jeg motorolien?

Varm motoren op og sluk den. Placer en bakke under aftapningsåbningen. Skru proppen af og lad olien løbe ud. Udskift med ny olie i henhold til motorens producentens anbefalinger. Bortskaf brugt olie på en genbrugsstation.

Hvad er de vigtigste sikkerhedsanordninger?

Sikkerhedsstangen (stopper kniven og/eller motoren hvis den slippes), afbøjningsklappen (forhindrer udkast), og start kræver at holde stangen. Slå aldrig disse anordninger fra. Brug solide sko og lange bukser.

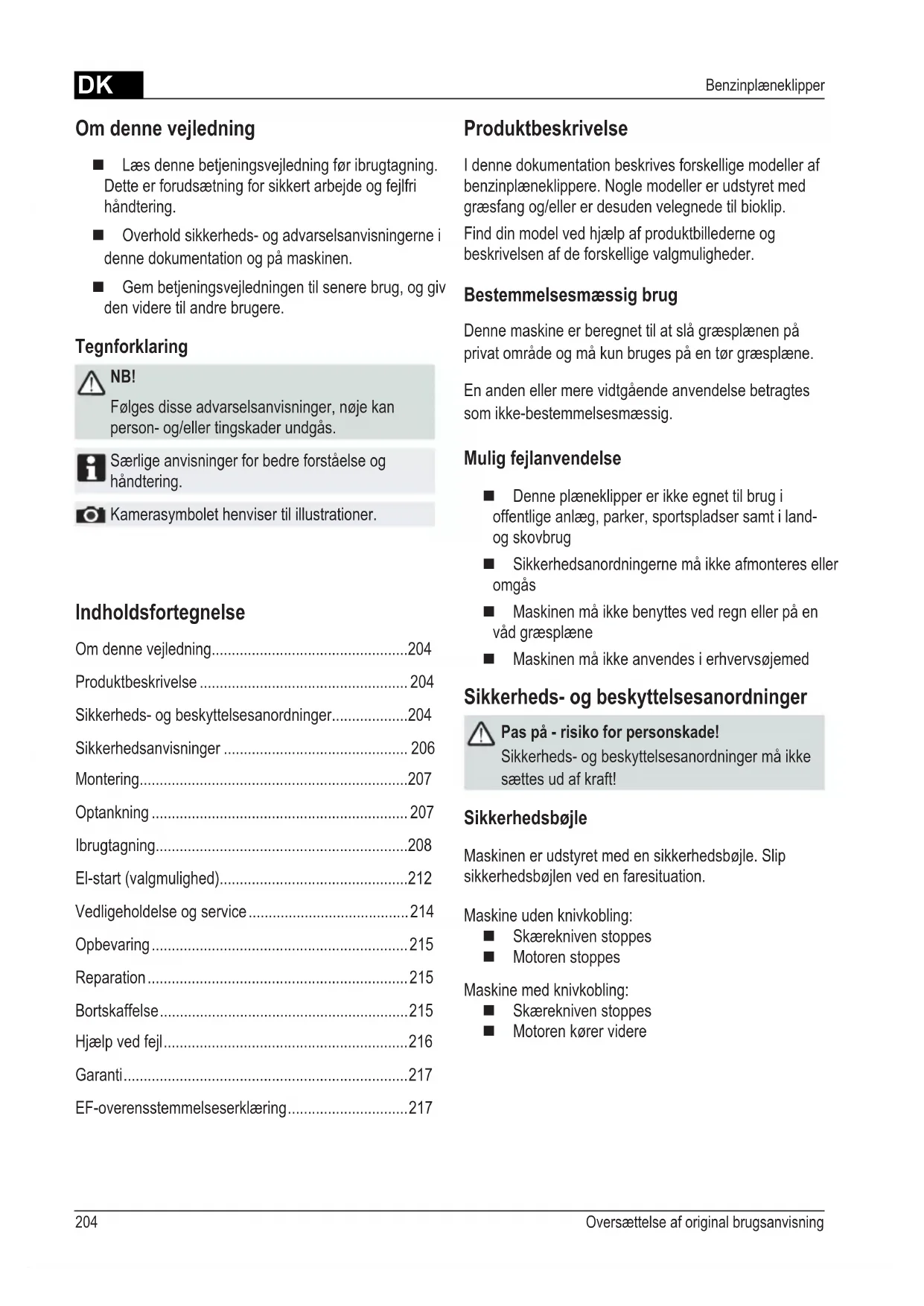

BRUGSANVISNING 4731 VSI-A SOLO

Læs denne betjeningsvejledning før ibrugtagning. Dette er forudsætningen for sikkert arbejde og fejlfri håndtering. Overhold sikkerheds- og advarselsanvisningerne i denne dokumentation og på maskinen. Gem betjeningsvejledningen til senere brug, og giv den videre til andre brugere.

Tegnforklaring

NB!

Følges disse advarselsanvisninger, kan person- og/eller tingskader undgås.

Kamerasymbolet henviser til illustrationer.

Indholdsfortegnelse

Om denne vejledning. 204 Produktbeskrivelse 204 Sikkerheds- og beskyttelsesanordninger. 204 Sikkerhedsanvisninger 206 Montering. 207 Optankning 207 Ibrugtagning 208 El-start (valgmulighed). 212 Vedligeholdelse og service 214 Opbevaring 215 Reparation 215 Bortskaffelse 215 Hjælp ved fejl. 216 Garanti 217 EF-overensstemmelseserklæring. 217

Produktbeskrivelse

I denne dokumentation beskrives forskellige modeller af benzinplæneklippere. Nogle modeller er udstyret med græsfang og/eller er desuden velegnede til bioklip.

Find din model ved hjælp af produktbillederne og beskrivelsen af de forskellige valgmuligheder.

Bestemmelsesmæssig brug

Denne maskine er beregnet til at slå græsplænen på privat område og må kun bruges på en tør græsplæne.

En anden eller mere vidtgående anvendelse betragtes som ikke-bestemmelsesmæssig.

Mulig fejlanvendelse

Denne plæneklipper er ikke egnet til brug i offentlige anlæg, parker, sportspladser samt i land- og skovbrug. Sikkerhedsanordningerne må ikke afmonteres eller omgås. Maskinen må ikke benyttes ved regn eller på en våd græsplæne. Maskinen må ikke anvendes i erhvervsøjemed.

Sikkerheds- og beskyttelsesanordninger

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Sikkerhedsbøjle

Maskinen er udstyret med en sikkerhedsbøjle. Slip sikkerhedsbøjlen ved en faresituation.

Maskine uden knivkobling:

Skærekniven stoppes. Motoren stoppes.

Præklappen beskytter mod dele, der slynges ud.

1 Startsnor 9 Indstilling af klippehøjde*

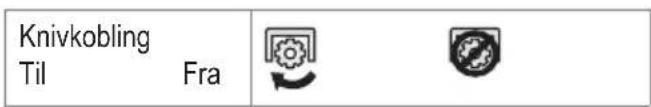

2 Start, Stop* 10 Knivkobling*
3 Hjuldrev* 11 Variogear*
4 Sikkerhedsbøjle 12 Brugsvejledning
5 Ergonomisk hjdeindstilling* 13 Udkastelement*
6 Benzinstandsvisning* 14 Lukkeklap*
7 Prelkap* 15 Biosæt*
8 Græsfang* * alt after udførelse

Symboler på maskinen

NB! Særlig forsigtighed ved händtering.	Træk stikket til tændrøret ud, før du arbejder på skæret.
Læs brugsanvisningen før ibrugtagning! Løsn motordremsen
Hold uvedkommenende væk fra fareområdet! Kobl hjuldrevet til
Hold hænder og fødder væk fra skæreværket!	/	Fastgasindstilling Start / Stop.
Hold afstand til fareområdet.

Ekstrasymboler ved maskiner med el-start

	NB! Fare for strømstød.
	Hold tilslutningsledningen væk fra skæreknivene.
	Afbryd altid maskinen fra nettet,ningar der udføres vedligeholdelsesarbejde, eller his ledningen er beskadiget.

Sikkerhedsanvisninger

NB!

Anvend kun maskinen i teknisk fejlfri stand!

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke sættes ud af kraft!

Forsigtig - brandfare!

Opbevar ikke maskinen i bygninger, hvor benzindampe kan komme i kontakt med gnister eller åben ild!

Hold området omkring motor, udstødning, batterikasse og brændstoftank frit for græsrester.

Hold uvedkommende væk fra fareområdet. Maskinføreren eller brugeren er ansvarlig for personskader og materielle skader. Børn eller andre personer, der ikke kender brugsvejledningen, må ikke bruge maskinen. Overhold de lokale bestemmelser vedrørende mindstealderen for personer, der betjener maskinen. Brug ikke hækkeklipperen under påvirkning af alkohol, euforiserende stoffer eller lægemidler. Bær hensigtsmæssigt arbejdstøj.

Lange bukser, solidt og skridsikkert fodtøj, høreværn.

Når du arbejder på skråninger!

Sørg altid for at stå sikkert. Klip altid på tværs af skråninger, aldrig op- og nedad.

Klip ikke på skråninger, der hælder mere end 20°. Arbejd kun, når der er tilstrækkeligt dagslys eller kunstig belysning. Hold krop, lemmer og tøj væk fra klippeværket. Overhold de landsspecifikke bestemmelser for, hvornår plæneklipperen må bruges. Klip kun med en skarp skærekniv. Brug aldrig maskinen, hvis beskyttelsesordninger/beskyttelsesgitter er beskadiget. Brug aldrig maskinen uden at beskyttelsesanordninger er sat ordentligt på (f.eks. bagklap, græsfanganordninger). Kontroller maskinen for beskadigelser før brug, udskift beskadigede dele, før maskinen bruges igen. Sluk motoren, vent, til maskinen er gået helt i stå, og træk stikket til tændrøret ud.

Når du går væk fra maskinen, når der opstår fejl, når blokering fjernes, før tilstopninger fjernes, efter kontakt med fremmedlegemer.

Undersøg plæneklipperen for beskadigelser, og udfør de påkrævede reparationer, før du starter motoren igen og arbejder med plæneklipperen.

Efter at fejlen er afhjulpet (se fejlskema), og maskinen er kontrolleret, efter rengøring af maskinen.

Gennemgå arealet, der skal klippes, grundigt, fjern alle fremmedlegemer. Vær særligt opmærksom, når plæneklipperen vendes, eller når du trækker plæneklipperen ind mod dig. Klip ikke hen over forhindringer (f.eks. grene, trærødder). Fjern kun bioklip, når der er slukket fuldstændigt for maskinen. Frakobl motoren/skærekniven, når du krydser et område, der ikke skal klippes.

Løft eller bær aldrig maskinen, mens motoren er i gang. Spis eller drik ikke, mens der fyldes benzin eller motorolie på. Indånd ikke benzindampe.

Montering

Følg vedlagte monteringsvejledning.

NB!

Tag først maskinen i brug, når monteringen er fuldstændig.

Optankning

Før idrifttagning skal du tanke plæneklipperen op.

Benzin og olie er ekstremt antændelige!

Overhold altid den medfølgende betjeningsvejledning fra motorproducenten.

Driftsmidler

	Benzin Motorolie
Type	normalbenzin/ blyfri	se motorprodu- centens anvis- ninger
Påfyldnings- mængde	se motorprodu- centens anvis- ninger	ca. 0,6 l

Sikkerhed

Advarsel!

Lad aldrig motoren køre i lukkede rum. Fare for forgiftning!

■ Benzin og olie må kun opbevares i egnede beholdere. Benzin og olie må kun påfyldes/tømmes, mens motoren er kold og under åben himmel. Fyld/tøm ikke benzin og olie på, mens motoren er i gang. Overfyld ikke tanken (benzinudvidelse). Ryg ikke, når der tankes op. Åbn ikke dækslet til tanken, mens motoren er i gang eller varm. Udskift en eventuelt beskadiget tank/dæksel. Luk altid dækslet til tanken omhyggeligt. Hvis der løber benzin ud:

Start ikke motoren. Undgå tændingsforsøg. Rengør maskinen.

Hvis der er løbet motorolie ud:

Start ikke motoren. Sug spildt motorolie op med oliebindemiddel eller klude, og bortskaf den spildte olie miljømæssigt korrekt. Rengør maskinen.

Spildolie må ikke:

Bortskaffes med normalt affald. Hældes i kloakken eller på jorden.

Vi anbefaler at aflevere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Påfyldning af benzin

1. Skru tankdækslet af, og anbring det på et rent sted.
2. Påfyld benzin ved hjælp af en tragt.
3. Rengør og luk åbningen til tankpåfyldningen omhyggeligt.

Påfyldning af motorolie

1. Skru oliepåfyldningsdækslet af, og anbring dækslet på et rent sted.
2. Påfyld olie ved hjælp af en tragt.
3. Rengør og luk oliepåfyldningsåbningen omhyggeligt.

Ibrugtagning

NB!

Maskinen må ikke benyttes, hvis skæreværket eller fastgørelsesdele er løse, beskadigede eller slidte! Udfør altid en visuel kontrol før idrifttagning.

Kamerasymbolet på følgende sider henviser til illustrationerne, side 4-7.

Indstilling af klippehøjde

Pas på - risiko for personskade!

Klippehøjden må kun indstilles, mens motoren er slukket, og skærekniven står stille.

• Indstil altid alle hjul på samme klippehøjde.
• Indstillingen af klippehøjden er afhængig af modellen.

Centralindstilling (c)

1. Hold knappen til den centrale højdeindstilling inde (c/1).

Tryk håndtaget til den centrale højdeindstilling nedad, hvis du ønsker kortere græs (2). Træk håndtaget til den centrale højdeindstilling opad, hvis du ønsker længere græs (2). Trinvisning af den centrale højdeindstilling (3).

1. Slip knappen ved den ønskede klippehøjde.

Akselindstilling eller centralindstilling (3)

1. Tryk oplåsningsarmen til siden, og hold den der.
2. Tryk armen til venstre eller højre til den ønskede klippehøjde.
3. Lad armen gå i lås.
4. Vær opmærksom på, at alle hjul har den samme låseposition.

Hurtigindstilling af enkelthjul eller akselindstilling (d)

1. Tryk oplåsningsarmen til siden, og hold den der.
2. Tryk armen til venstre eller højre til den ønskede klippehøjde.
3. Lad armen gå i lås.
4. Vær opmærksom på, at alle hjul har den samme låseposition.

Indstilling af enkelthjul (3)

1. Løsn hjulbolten.
2. Stik hjulbolten ind i hullet til den ønskede klippehøjde.
3. Spænd hjulbolten.
4. Vær opmærksom på, at alle hjul har samme hulposition.

Central akselindstilling (4)

1. Læg begge tommelfingre på enderne af akslerne.
2. Anbring fingrene under klippehuset.
3. Træk aksen ud af den nuværende kærv til den ønskede klippehøjde med tommelfingrene.
4. Træk akslen hen foran kærven til den ønskede klippehøjde med begge tommelfingre, og lad den gå i lås.
5. Vær opmærksom på, at alle hjul har samme låseposition.

Klipning med græsfang

Pas på - risiko for personskade!

Græsfanget må kun tages af og sættes på, når motoren er slukket, og skærekniven står stille.

1. Løft plæneklappen og sæt græsfanget i holderen (R8).

Fyldningsviser

Fyldningsviseren trykkes opad af luftstrømmen under klipningen (C).

Hvis græsfanget er fyldt, hviler fyldningsviseren på boksen til græsfanget (C b). Græsfanget skal tømmes.

Tømning af græsfanget

1. Løft plæneklappen.
2. Løft græsfanget af, og træk det bagud (
3. Tømning af græsfanget.
4. Løft plæneklappen, og sæt græsfanget på holderen igen (38).

Klipning uden græsfang

NB!

Der må kun klippes, hvis drejefjederen til plæneklappen uden græsfang fungerer.

Plæneklappen fjedrer ind på plæneklipperhuset. Afklippet kastes på denne måde bagud forneden.

Bioklip med bioklipsæt (valgmulighed)

Ved bioklip opsamles det afklippede græs ikke, men bliver liggende på plænen. Bioklippet beskytter græsplænen mod at blive udtørret og forsyner plænen med næringsstoffer.

De bedste resultater opnås med en jævn afklip på ca. 2 cm. Kun ungt græs med blødt bladvær rådner hurtigt.

Grashøjde før bioklip: Maks. 8 cm. Grashøjde efter bioklip: Min. 4 cm.

Tilpas ganghastigheden efter bioklippet, gå ikke for hurtigt.

Påsætning af bioklipsæt

Pas på - risiko for personskade!

Monter eller fjern kun bioklipsættet, når motoren er slukket, og skærekniven står stille.

1. Aftagning af græsfangent (
2. Løft preklappen, og sæt bioklipsættet på udkastkanalen (c). Låsen skal gå i hak.

Hvis bioklipsættet ikke går i lås, kan bioklipsættet og skærekniven tage skade.

Aftagning af bioklipsættet

1. Løft preklappen.
2. Frigør låsen på bioklipsættet (10/1).
3. Træk bioklipsættet ud (10/2).

Klipning med sideudkast (valgmulighed)

Pas på - risiko for personskade!

Sideudkastet må kun tages af og sættes på, når der er slukket for motoren, og skærekniven står stille.

Påsætning af sideudkast

1. Fjern græsfangent, og sæt bioklipssættet på.
2. Klap afdækningen til sideudkastet op, og hold den der (c1/1).
3. Påsætning af sideudkastkanalen (10/2).
4. Luk afdækningen langsomt. Afdækningen sikrer sideudkastkanalen mod at falde af.

Aftagning af sideudkastet

1. Klap afdækningen til sideudkastet op, og hold den der (c1/1).
2. Fjern sideudkastet, og luk afdækningen (19/2).

Indstilling af grebshøjde (valgmulighed)

Knapindstilling

1. Hold begge knapper på øverste styr inde, og indstil den ønskede position (C2/1).
2. Slip knapperne, så det øverste styr går i lås.

Klemindstilling

1. Hold fast i bøjlen, og løsn begge klemmer (2/2).
2. Sæt bøjlen i den ønskede position
3. Luk klemmerne.

Start af motor

Forsigtig - fare for personskade!

Lad aldrig motoren køre i lukkede rum.

Pas på - risiko for personskade!

Pas på ikke at vælte maskinen, når du starter den.

• Motoren må kun startes, når kniven er monteret (kniven tjener som svinghjul)
• Når en driftsvarm motor startes: brug IKKE primerknappen eller choker
• Foretag ændringer på regulatorindstillingen på motoren

Start ikke maskinen, hvis en af følgende dele ikke afdækker udkastkanalen:

Græsfang Preklap Bioklipsaat

Vær særlig opmærksom, når du trykker på startknappen - overhold producentanvisningerne. Sørg for at holde dine fødder i tilstrækkelig afstand fra skæret. Start maskinen, hvor græsset er lavt.

1. Indstil chokeren på position 1 (13/1).
2. Træk sikkerhedsbøjlen op mod det øverste styr, og hold den der (137) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt ud i startsnoren, og lad den derefter rulle langsomt ind igen (18).
4. Når motoren er varmet op (ca. 15-20 sekunder), stilles chokeren på position 2 (3/2).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastigheden.

Med fastgasindstilling, med primer (16)

1. Tryk på primerknappen 3x, med et tidsinterval på ca. 2 sekunder (6). Tryk 5x på primerknappen, hvis temperaturen er under 10°C.
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (c7) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (48).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastigheden.

Med fastgasindstilling, med primer/choker

1. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (c7) - Sikkerhedsbøjlen går ikke i lås.
2. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (C8).

Motoren har en fastgasindstilling. Det er ikke muligt at regulere omdrejningshastigheden.

med fastgasindstilling, med choker

Fastgasindstilling med choker

1. Stil gashåndtaget på position 14 (1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (68).
4. Når motoren er varmet op (ca. 15-20 sekunder), stilles gashåndtaget på en position mellem og (614/2).

med fastgasindstilling, med primer/choker

Fastgasindstilling Start Stop

1. Stil gashåndtaget på position 20 (1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.
3. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (618).
4. Når motoren er varmet op (ca. 15-20 sekunder), stilles gashåndtaget på en position mellem <og (c0).

1. Stil gashåndtaget på position (204).
2. Tryk 3x på primerknappen, i et tidsinterval på ca. 2 sekunder (6). Tryk 5x på primerknappen, hvis temperaturen er på under 10°C
3. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (17) - Sikkerhedsbøjlen går ikke i lås.
4. Træk hurtigt i startsnoren, og lad den derefter langsomt rulle ind igen (18).
5. Når motoren er i gang, stilles gashåndtaget i en position mellem og for at indstille det ønskede motoromdrejningstal (0).

El-start (valgmulighed)

1. Stil gashåndtaget på position „START“ (1/1).
2. Tryk 3x på primerknappen, i et tidsinterval på ca. 2 sekunder (6). Tryk 5x på primerknappen, hvis temperaturen er på under 10°C
3. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (67) - Sikkerhedsbøjlen går ikke i lås.
4. Drej tændingsnøglen helt mod højre i tændingslåsen (69).
5. Når motoren er i gang, slippes tændingsnøglen (springer tilbage til position 0 ).
6. Stil gashåndtaget på en position mellem og for at indstille det ønskede motoromdrejningstal (15/2).

El-start uden primer/choker (15)

1. Stil gashåndtaget på position „START“ (10/1).
2. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (c7) - Sikkerhedsbøjlen går ikke i lås.
3. Drej tændingsnøglen helt mod højre i tændingslåsen (69).
4. Når motoren er i gang, slippes tændingsnøglen (springer tilbage til position „0").
5. Stil gashåndtaget i en position mellem og for at indstille det ønskede motoromdrejningstal (15/2).

Knivkobling (valgmulighed)

1. Træk sikkerhedsbøjlen ind mod det øverste styr, og hold den der (197) - Sikkerhedsbøjlen går ikke i lås.
2. Skub koblingsarmen væk fra kroppen (191) - Skærekniven kobles til.

Frakobling af skærekniven.

1. Slip sikkerhedsbøjlen (15).
2. Skærekniven kobles fra.
3. Koblingsarmen går i hvilestilling (21/2).

Sluk motoren

Maskine uden knivkobling

1. Stil gashåndtaget på position (20/2)
2. Slip sikkerhedsbøjlen (26) - Motoren slukkes.

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontroller, at motoren står stille, efter at der er slukket for den.

1. Slip sikkerhedsbøjlen (15).
2. Stil gashåndtaget på position - Motoren slukkes.

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontroller, at motoren står stille, efter at der er slukket for den.

Hjuldrev (valgmulighed) (2

NB!

Tilkobl kun drevet, mens motoren er i gang.

Tilkobling af hjuldrev

1. Tryk drevindkoblingsbøjlen ind mod det øverste styr, og hold den der (2) - Drevindkoblingsbøjlen går ikke i lås. -Hjuldrevet kobles til.

Frakobling af hjuldrevet

1. Slip drevindkoblingsbøjlen (24).

-Hjuldrevet kobles fra.

Variogear (Speed Control) (valgmulighed)

Variogear

Hurtig Langsom

Med variogearet kan plæneklipperens kørehastighed ændres trinløst.

NB!

Tryk kun på håndtaget, mens motoren er i gang. Tilkobling uden motordrev kan beskadige skæremekanismen.

Hvis der ønskes en højere hastighed, trækkes håndtaget (23) i retning (232). Hvis der ønskes en lavere hastighed, trækkes håndtaget (23) i retning (231).

Tilpas altid kørehastigheden efter terrænets og plænens tilstand.

• Sluk altid for motoren før vedligeholdelse og pleje, og træk stikket til tændrøret ud.
• Motoren kan have efterløb. Kontroller, at motoren står stille, efter at der er slukket for den.
• Brug altid arbejdshandsker, når du udfører vedligeholdelses- og plejearbejde på sværdet!

Kontroller altid græsfangeren med jævne mellemrum for funktion og slitage. Rengør altid maskinen efter brug. Skyl ikke maskinen med vand. Indtrængende vand kan forårsage fejl (tændingsanlæg, karburator). Kontroller skærekniven for beskadigelser med jævne mellemrum. Udskift altid defekte lydpotter.

Skråstilling af plæneklipperen

Alt efter motorproducent skal:

karburatoren/luftfilteret pege opad (26)

tændrøret pege opad (27)

Følg motorproducentens betjeningsvejledning!

Efterslibning/udskiftning af skærekniven

Døve eller beskadigede skæreknive må kun skærpes/udskiftes af et servicested eller af et autoriseret specialfirma. Efterslebne skæreknive skal være afbalanceret.

Kniven, der/DD er afbalanceret, forårsager kraftige vibrationer og beskadiger plæneklipperen.

Opladning af startbatteri (valgmulighed)

Startbatteriet er vedligeholdelsesfrit og oplades normalt af plæneklipperen.

I særlige tilfælde skal batteriet oplades af brugeren:

Før første idrifttagning af plæneklipperen, ved afladning, før vinterpause eller ved længere stilstandstider (> 6 måneder).

1. Tag opladeren ud af batterikassen.
2. Adskil batterikablet fra motorkablet (18).
3. Forbind batterikablet med opladerkablet (29).
4. Tilslut opladeren til strømnettet. Strømnettets spænding skal stemme overens med opladerens driftsspænding.

Opladningstiden er på ca. 36 timer. Brug kun medfølgende originale oplader.

Lad kun startbatteriet op i tørre, velventilerede rum. Sæt ikke plæneklipperen i gang under opladningen.

Motorpleje

Skift af motorolie

1. Hold en egnet beholder parat til at opfange olien.
2. Lad al olie løbe ud af oliepåfyldningsåbningen, eller sug den op.

Bortskaf brugt motorolie miljørigtigt! Vi anbefaler at aflevere gammel olie i en lukket beholder på genbrugsstationen eller et serviceværksted.

Brugt olie må ikke bortskaffes med normalt affald, hældes i kloakken eller afløbet, eller hældes på jorden.

Udskiftning af luftfilteret

Følg motorproducentens anvisninger.

Udskiftning af tændrør

Følg motorproducentens anvisninger.

Hjuldrev (valgmulighed)

Justering af bowden-træk

Hvis hjuldrevet ikke kan kobles til og fra, mens motoren er i gang, skal det pågældende bowden-træk efterjusteres.

NB!

Bowden-trækket må kun justeres, mens motoren er slukket.

1. Drej justeringsdelen på bowden-trækket i pilens retning (30).
2. Start motoren, og kobl hjuldrevet til for at kontrollere justeringen.
3. Hvis hjuldrevet stadig ikke virker, skal plæneklipperen bringes hen til et serviceværksted eller et autoriseret specialfirma.

Smøring af tandrevet

Smør tandrevet på drivakslen med jævne mellemrum med sprayolie.

Opbevar ikke maskinen i nærheden af åben ild eller varmekilder.

Lad motoren køle af. Klap det øverste styr ind for at spare plads (1, 32). Opbevar maskinen tørt og utilgængeligt for uvedkommende personer. Opbevar startbatteriet frostfrit. Genoplad startbatteriet med jævne mellemrum. Tømning af benzintanken: Træk stikket til tændrøret ud.

Reparation

Kun serviceværksteder og autoriserede specialfirmaer må udføre reparationer.

Bortskaffelse

Udtjente maskiner og brugte batterier må ikke bortskaffes som husholdningsaffald!

Emballagen, maskinen og tilbehøret er fremstillet af genbrugsmaterialer og skal bortskaffes på en forsvarlig måde.

Hjælp ved fejl

NB!

Kniv og motoraksel må ikke rettes ud.

Fejl Løsning
Motoren starter ikke · Påfylddning af benzin · Stil gashåndtaget på „Start“ · Træk chokeren ud · Tryk motorafbryderbøjlen mod det øverste styr · Kontroller tændrør, udskift eventuelt · Rengør luftfilter · Drej plæneklipperkniven frit · Genoplad startbatteriet · Start på et sted, hvor græsset er slået
Motorydelsen falder · Korriger klippehøjden · Slib/udskift plæneklipperkniven · Rengør udkastkanal/hus · Rengør luftfilter. · Nedsæt arbejdshastigheden
Urent snit · Slib/udskift plæneklipperkniven · Korriger klippehøjden
Græsfanget fyldes ikke nok · · Korriger klippehøjden · Lad græsplænen tørre · Slib/udskift plæneklipperkniven · Rengør græsfangets gitter · Rengør udkastkanal/hus
Hjuldrevet fungerer.okke · Efterjuster bowden-trækket · Kilerem defekt · Kontakt kundeservice/værksted · Smuds i hjuldrevet, tag tandremmen og gearet af · Smør frilbene (drevtandhul og drivaksel) med sprayolie
Hjulene kører.okke rundt, selv om drevet er slået til	· Efterspænd hjulbolte · Hjulnavn defekt · Kilerem defekt · Kontakt kundeservice/værksted
Maskinen vibratorer usædvanligt meget	· Kontrollér kniven

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel, eller hvis du ikke selv kan udbedre den.

Det er altid påkrævet at lade en fagmand udføre kontrol:

hvis der er kort på en forbinding, hvis motoren standser øjeblikkeligt ved skader på drevet, hvis kileremmen er defekt, hvis kniven er bøjet, hvis motorakslen er bøjet.

Se monteringsvejledning.

Garanti

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

Korrekt behandling af maskinen

Reparationsforsøg på maskinen

Iagttagelse af betjeningsvejledningen

Tekniske ændringer på maskinen

Anvendelse af originale reservedele

Ikke-bestemmelsesmæssig anvendelse (f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

Lakskader, der skyldes normal slitage. Sliddele, der på reservedelskortet er markeret med ramme XXXX (X).

Forbrændingsmotorer - disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent.

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.

Om denne håndbog

Specielle henvisninger for bedre forståelighed og håndtering.

Kamera-symbolet henviser til billeder.

Indhold

Sikkerhedsanvisninger

Advarsel!

Maskiner, der er fyldt med brændstof, skal ikke opbevares inde i bygninger, hvor benzindampen kan komme i kontakt med åben ild eller gnister!

Lange bukser, stabilt og skridsikkert fodtøj, høreværn

Benzin og olie er meget letantændelige!

Følg altid brugsanvisningen, der følger med fra motorproducenten.

Driftsmidler

	Bensin Motorolje
Typer	normalbensin / blyfri	se henisiningene fra motorproduusenten
Fyllemengde	se henisiningene fra motorproduusenten	ca. 0,6 l

Sikkerhed

Advarsel!

Motoren må aldrig køre i lukkede rum. Fare for kvælning!

Hvis det har lekket motorolje:

Kamerasymbolet på de følgende sider henviser til illustrasjonene, side 4-7.

Stille inn klippehøyden

Tilpass skritthastigheten til bioklipping, ikke gå for fort.

Hvis bioklippesettet er skadet, kan bioklippesettet og skjærekniven bli skadet.

Fjerne bioklippesettet

1. Løft opp beskyttelsesdekselet.
2. Løsne låsen på bioklippesettet (10/1).
3. Trekk ut bioklippesettet (10/2).

Klippe med sideutkast (opsjon)

Dekslet sikrer at sideutkastkanalen ikke faller ut.

Fjerne sideutkast

1. Slå opp dekslet for sideutkastet og hold det fast (1/1).
2. Ta av sideutkastet og lukk dekslet (1/2).

Ikke vipp apparatet når du starter det.

• Start kun motoren når kniven er montert (kniven fungerer som svinghjul).
• IKKE bruk choke eller primerknapp når du starter en motor som er varm.
• Ikke endre regulatorinnstillingene på motoren.

Ikke start apparatet hvis utkastkanalen ikke er tildekket med en av de følgende delene:

Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.

Kniver som ikke er avbalansert fører til kraftig vibrasjon og skader klipperen.

1. Ta laderen ut av batterikassen.
2. Koble batterikabelen fra motorkabelen (18).
3. Koble batterikabelen til laderkabelen (29).
4. Koble laderen til strømnettet. Spenningen til strømnettet må stemme overens med driftsspenningen til laderen.

Ladetiden er ca. 36 timer.

Lad starterbatteriet kun i tørre, godt luftede rom. - Ikke ta i bruk gressklipperen under ladingen.

Motorpleie

Skifte motorolje

Følg henvisningene til motorprodusenten.

Bytte tennplugger

Følg henvisningene til motorprodusenten.

Hjuldrift (option)

Udelukket fra garantien:
