4731 VSI-A - Sekačka na trávu SOLO - Bezplatný návod k obsluze

Typ výrobku	Benzínová sekačka na trávu
Značka	Solo
Model	4731 VSI-A
Pohon	Bezolovnatý benzin a motorový olej 4-takt
Objem nádrže	Cca 0,6 l oleje; benzin dle motoru
Výška sečení	Centrální nebo kolem, několik stupňů
Systém sečení	Otočný nůž
Sběrný koš	S ukazatelem plnění, kapacita neuvedena
Doplňkové funkce	Mulčovací sada (volitelně), boční výhoz (volitelně), pohon kol (volitelně), spojka nože (volitelně)
Startování	Ruční (lankem) nebo elektrické (volitelně)
Bezpečnostní prvky	Bezpečnostní lišta, deflektor, zastavení motoru při uvolnění
Nastavení řídítek	Výškově nastavitelná tlačítky nebo zajištěním
Běžná údržba	Čištění po použití, kontrola a ostření nože, výměna oleje, výměna vzduchového filtru a svíčky
Skladování	Složit řídítka, vyprázdnit nádrž, skladovat v suchu, bez mrazu
Záruka	Zákonná záruka, opotřebitelné díly vyloučeny
Určení použití	Soukromý trávník, pouze suchá tráva
Nevhodné pro	Veřejná prostranství, parky, sportoviště, zemědělství, průmyslové použití

Často kladené otázky - 4731 VSI-A SOLO

Jak nastartovat sekačku Solo 4731 VSI-A?

Ujistěte se, že nádrž obsahuje benzin a olej. Přitáhněte bezpečnostní lištu k řídítkům, poté rychle zatáhněte za startovací lanko. Pokud je motor studený, použijte sytič nebo startovací tlačítko podle modelu. Pro elektrické startování (volitelně) otočte klíčkem po stisknutí bezpečnostní lišty.

Jak nastavit výšku sečení?

Vypněte motor a počkejte na zastavení nože. Podle modelu použijte centrální nastavení (tlačítko nebo páku) nebo individuální nastavení kol. Ujistěte se, že všechna kola jsou na stejném stupni pro rovnoměrné sečení.

Sběrný koš se neplní správně, co dělat?

Zkontrolujte výšku sečení (příliš vysoká může snížit plnění). Nechte trávu před sečením uschnout. Nabruste nebo vyměňte nůž, pokud je tupý. Vyčistěte mřížku koše a výhozový kanál.

Mohu použít sekačku na mokrou trávu?

Ne, je zakázáno používat zařízení za deště nebo na mokrou trávu. Mohlo by dojít k poškození stroje a představuje bezpečnostní riziko.

Jak nainstalovat mulčovací sadu?

Vypněte motor a počkejte na zastavení nože. Odstraňte sběrný koš, zvedněte deflektor a vložte mulčovací sadu do výhozového otvoru, dokud nezapadne. Používejte pouze tehdy, když tráva nepřesahuje výšku 8 cm.

Co dělat, když motor nenastartuje?

Zkontrolujte hladinu benzinu a oleje. Nastavte páku plynu na Start. Použijte sytič nebo startovací tlačítko, pokud je to nutné. Zkontrolujte zapalovací svíčku a vzduchový filtr. Ujistěte se, že se nůž volně otáčí. Pokud je vybavena, dobijte startovací baterii.

Jak udržovat sečný nůž?

Používejte rukavice. Po každém použití nůž očistěte. Pravidelně kontrolujte, zda není poškozený nebo tupý. Nechte nůž nabrousit nebo vyměnit autorizovaným odborníkem. Nevyvážený nůž způsobuje vibrace.

Pohon kol nefunguje, co zkontrolovat?

Ujistěte se, že motor běží. Pokud pohon nezařazuje, seřiďte Bowdenovo lanko (při vypnutém motoru). Zkontrolujte klínový řemen a volně se otáčející kola. Pokud problém přetrvává, kontaktujte servisní středisko.

Jak vypustit motorový olej?

Zahřejte motor, poté jej vypněte. Umístěte nádobu pod vypouštěcí otvor. Odšroubujte víčko a nechte olej vytéct. Doplňte nový olej podle doporučení výrobce motoru. Použitý olej zlikvidujte v recyklačním středisku.

Jaké jsou základní bezpečnostní prvky?

Bezpečnostní lišta (zastaví nůž a/nebo motor při uvolnění), deflektor (zabraňuje odletování) a startování vyžadující držení lišty. Nikdy tato zařízení nevyřazujte z provozu. Noste pevnou obuv a dlouhé kalhoty.

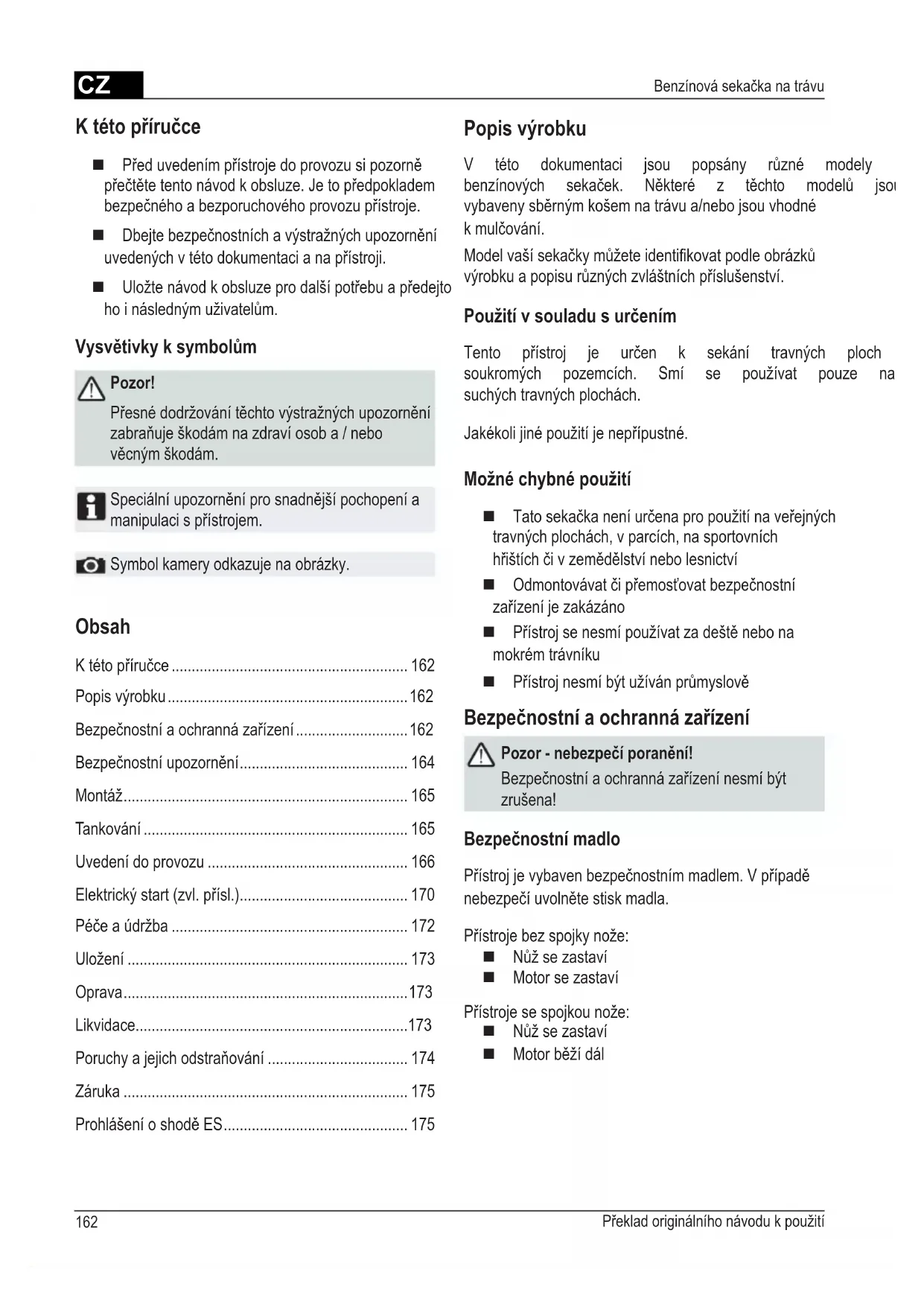

NÁVOD K OBSLUZE 4731 VSI-A SOLO

Před uvedením přístroje do provozu si pozorně přečtěte tento návod k obsluze. Je to předpokladem bezpečného a bezporuchového provozu přístroje. Dbejte bezpečnostních a výstražných upozornění uvedených v této dokumentaci a na přístroji. Uložte návod k obsluze pro další potřebu a předejte ho i následným uživatelům.

Vysvětlivky k symbolům

Pozor!

Přesné dodržování těchto výstražných upozornění zabrání škodám na zdraví osob a/nebo věcným škodám.

Speciální upozornění pro snadnější pochopení a manipulaci s přístrojem.

Symbol kamery odkazuje na obrázky.

Obsah

K této příručce 162

Popis výrobku 162

Bezpečnostní a ochranná zařízení 162

Bezpečnostní upozornění 164

Montáž 165

Tankování 165

Uvedení do provozu 166

Elektrický start (zvl. přísl.) 170

Péče a údržba 172

Uložení 173

Oprava 173

Likvidace 173

Poruchy a jejich odstraňování 174

Záruka 175

Prohlášení o shodě ES 175

Popis výrobku

V této dokumentaci jsou popsány různé modely benzinových sekaček. Některé z těchto modelů jsou vybaveny sběrným košem na trávu a/nebo jsou vhodné k mulčování.

Model vaší sekačky můžete identifikovat podle obrázku výrobku a popisu různých zvláštních příslušenství.

Použití v souladu s určením

Tento přístroj je určen k sekání travnatých ploch soukromých pozemků. Smí se používat pouze na suchých travnatých plochách.

Jakékoli jiné použití je nepřípustné.

Tato sekačka není určena pro použití na veřejných travnatých plochách, v parcích, na sportovních hřištích či v zemědělství nebo lesnictví. Odmontovávat či přemosťovat bezpečnostní zařízení je zakázáno. Přístroj se nesmí používat za deště nebo na mokrém trávníku. Přístroj nesmí být užíván průmyslově.

Bezpečnostní a ochranná zařízení

Pozor - nebezpečí poranění! Bezpečnostní a ochranná zařízení nesmí být zrušena!

Bezpečnostní madlo

Přístroj je vybaven bezpečnostním madlem. V případě nebezpečí uvolněte stisk madla.

Přístroje bez spojky nože:

Nůž se zastaví. Motor se zastaví.

Přístroje se spojkou nože:

Nůž se zastaví. Motor běží dál.

Kryt těla sekačky

Kryt těla sekačky chrání přístroj před vymrštěnými kamínky.

1 Lanko startéru 9 Nastavení výšky střihu*
2 Start, stop* 10 Spojka nože*
3 Spínač pohonu kol*	11	Spínač pohonu Vario*
4 Bezpečnostní madlo 12 Návod k obsluze
5 Ergonomické nastavení výšky* 13 Kryt bočniho vyhazoványí*
6 Ukazatel stavu paliva* 14 Viko*
7 Kryt těla sekačky* 15 Mulčovací kit*
8 Sběrný kos* *dle provedeni

Symboly na přístroji

!	Pozor! Mimořádná opatrnost při manipulaci.		Než začete s pracemi na noži, vytáhněte nástrčku zapalovacích svíček!
	Než uvedete prístroj do provozu, bezpodminéčné si préčěte tento námod k použití!		Odrbrzděte motorovou brzdu.
	V oblasti nebezpečí se nesmí zdržovat třétí osoby!	Aktvujtehohon kol.
	Rukama ani nohama se nepřibližujte k nožúm sekačky!	/	Dálkové ovladání plynu start / stop.
	Dodržujte odstup od oblasti nebezpečí.

Další symboly přístrojů s elektrostartem

	Pozor! Nebezpečić poraněni elektrickým proudem.
	Dodržujte bezpečnou vzdálenost prřipojného vedení od nožů.
	Než začnete na pristroji provadět údržbu a v pripadě poškození kabelu pristroj zásadné opdojte od zdroje napájení.

Bezpečnostní upozornění

Pozor!

Používejte přístroj pouze tehdy, je-li v bezvadném stavu!

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Pozor - nebezpečí požáru!

Natankované přístroje neskladujte v budovách, ve kterých by mohl dojít ke kontaktu benzinových výparů s otevřeným ohněm nebo jiskrami!

Dbejte na to, aby oblast kolem motoru, výfuku, bateriové skříně a nádrže nepřišla do styku s posekanou trávou, benzinem či olejem.

Třetí osoby se nesmí zdržovat v oblasti nebezpečí. Uživatel, resp. provozovatel přístroje je zodpovědný za to, aby nedošlo k nehodám, poranění osob či hmotného majetku. Děti nebo osoby, které neznají tento návod k použití, nesmí přístroj používat. Dodržujte místní předpisy týkající se minimální věkové hranice osoby obsluhující přístroj. Přístroj se nesmí používat pod vlivem alkoholu, drog nebo léků. Noste vhodné oblečení:

dlouhé kalhoty, pevnou a neklouzavou obuv, ochranu sluchu

Při pracích na svazích:

dbejte vždy na to, abyste měli dobrou stabilitu, sekejte vždy šikmo po svahu, zásadně ne nahoru a dolů

přístroj nepoužívejte na svazích se stoupáním větším než 20°

Pracujte vždy při dostatečném denním světle nebo umělém osvětlení. Udržujte bezpečnou vzdálenost těla a oděvu od nože. Dodržujte ustanovení pro dobu provozu platná v zemi použití. Nenechávejte přístroj bez dozoru. Sekejte vždy ostrým nožem.

Přístroj zásadně nepoužívejte v případě poškozených bezpečnostních zařízení / bezpečnostních mřížek.

Přístroj zásadně nepoužívejte bez namontovaných bezpečnostních zařízení (např.: kryt těla sekačky, sběrný koš). Před každým použitím přístroj zkontrolujte, zda není poškozený. Poškozené díly před dalším použitím vyměňte. Vypněte motor, vyčkejte, až bude přístroj v klidovém stavu a vytáhněte nástrčku zapalovacích svíček.

při opuštění přístroje, po výskytu závady, před uvolněním blokování, před odstraněním ucpání, po kontaktu s cizími tělesy

Než přístroj spustíte a začnete s ním pracovat, zkontrolujte, zda není poškozený a případně proveďte potřebné opravy.

Nasaďte nástrčku zapalovacích svíček a spusťte motor:

Důkladně si prohlédněte celý terén, který chcete sekat, a odstraňte z něj veškerá cizí tělesa. Zvláštní opatrnosti dbejte při otáčení sekačky a v případě, kdy sekačkou jedete směrem k sobě. Při sečení nepřejíždějte přes překážky (např. větve, kořeny stromů apod.). Posekanou trávu odstraňujte zásadně při zastaveném motoru.

Motor / nůž vypněte, pokud přístrojem přejíždíte jinou plochu, než tu, kterou sečete, resp. chcete sekat. Přístroj nikdy nezdvihujte ani nepřenášejte za běžícího motoru. Při plnění benzínu nebo motorového oleje nejezte, ani nepijte. Vyvarujte se vdechnutí benzinových výparů.

Montáž

Dbejte přiloženého návodu k montáži.

Pozor!

Přístroj smí být uveden do provozu teprve poté, co byl kompletně smontován.

Tankování

Před uvedením přístroje do provozu jej musíte natankovat.

Varování - nebezpečí požáru!

Benzín a olej jsou vysoce vznětlivé!

Vždy dbejte pokynů v přiloženém návodu k obsluze od výrobce motoru.

Provozní prostředky

	Benzín: Motorový	olej:
Druh	normální benzín / bez olova	viz tokyny výrob-ce motoru
Plnici množství	viz tokyny výrob-ce motoru	ca 0,6 l

Bezpečnost

Varování!

Nikdy nenechávejte běžet motor v uzavřeném prostoru. Nebezpečí otravy!

Benzín a olej uchovávejte pouze v nádobách k tomu určených. Benzin a olej naplňujte (či vyprazdňujte) zásadně při studeném motoru a na otevřeném prostranství. Nikdy nenaplňujte benzín nebo olej při běžícím motoru. Nádrž nepřeplňujte (benzin se rozpíná). Při tankování nekuřte. Uzávěr nádrže nikdy neotvírejte při běžícím nebo žhavém motoru. Poškozenou nádrž nebo uzávěr nádrže vyměňte. Uzávěr nádrže vždy pevně uzavřete. Pokud vytekl benzín:

Nestartujte motor. Nepokoušejte se o spuštění zapalování. Přístroj vyčistěte.

Pokud vytekl motorový olej:

Nestartujte motor. Vyteklý olej nasajte pomocí pojiva motorových olejů nebo hadru a zlikvidujte odborným způsobem. Přístroj vyčistěte.

Použitý olej:

nedávejte do domácího odpadu, nevylévejte do kanalizace, odpadních vod nebo na zem.

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Plnění benzínu

1. Odšroubujte víko nádrže a odložte jej na čisté místo.
2. Benzín naplňte pomocí trychtýře.
3. Plnící otvor nádrže pevně uzavřete a očistěte.

Plnění motorového oleje

1. Odšroubujte plnící víko motorového oleje a uzávěr odložte na čisté místo.
2. Olej naplňte pomocí trychtýřku.

Uvedení do provozu

Pozor!

Přístroj nesmí být používán, pokud jsou nože a/nebo upevňovací součástky uvolněné, poškozené či opotřebované!

Před každým uvedením přístroje do provozu jej podrobte důkladné vizuální kontrole.

Symbol kamery na těchto stránkách odkazuje na obrázky, s. 4-7.

Nastavení výšky střihu

Pozor - nebezpečí poranění!

Výšku střihu nastavujte zásadně při vypnutém motoru a noži v klidovém stavu.

Všechna kola nastavujte vždy na stejnou výšku střihu. - Nastavení výšky střihu závisí na konkrétním modelu přístroje.

Centrální nastavení (c)

1. Tlačítko centrálního nastavení držte stisknuté (1/1).

U kratších trávníků zatlačte rukojeť centrálního nastavení směrem dolů (1/2). U delších trávníků vytáhněte rukojeť centrálního nastavení směrem nahoru (1/2). Stupeň centrálního nastavení výšky se zobrazí (3).

1. V požadované výšce střihu uvolněte stisk tlačítka.

Nastavení náprav nebo centrální nastavení (1), 3

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Rychlé nastavení u jednotlivých kol nebo nastavení náprav (c)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Nastavení u jednotlivých kol (6)

1. Uvolněte šroub kola.
2. Šroub kola umístěte do perforace pro požadovanou výšku střihu.
3. Šroub utáhněte.
4. Dbejte na to, aby poloha šroubu v perforaci byla u všech kol stejná.

Centrální nastavení (1)

1. Oba palce položte na konce nápravy.
2. Prsty vložte pod sekací zařízení.
3. Oběma palci vytáhněte napravu ze zářezu pro dosavadní výšku střihu.
4. Oběma palci natahněte napravu před zářez pro požadovanou výšku střihu a aretujte.
5. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Sekání se sběrným košem

Pozor - nebezpečí poranění!

Sběrný koš snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Nadzdvihněte kryt těla sekačky a zavěste sběrný koš do úchytek (10).

Ukazatel stavu naplnění

Proud vzduchu tlačí při sekání sběrný koš (c#.

Je-li sběrný koš plný, přiléhá ukazatel stavu naplnění ke koši (c1b). V tom případě je nutné sběrný koš vyprázdnit.

Vyprazdňování sběrného koše

1. Nadzdvihněte kryt těla sekačky.
2. Vyvěste koš z úchytek a pohybem směrem dozadu jej sejměte (3).
3. Koš vyprázdněte.
4. Nadzdvihněte kryt těla sekačky a sběrný koš opět zavěste do úchytek (38).

Sekání bez sběrného koše

Pozor!

Bez sběrného koše seče pouze za předpokladu, že torzní pružina krytu těla sekačky je v bezvadném stavu.

Silou pružiny přiléhá kryt k tělu sekačky. Posekaná tráva je tak dole vyhazována směrem dozadu.

Mulčování pomocí mulčovacího kitu (zvl. přísl.)

Při mulčování se nasekaná tráva neshromažďuje, nýbrž zůstává ležet na posekané ploše. Mulčování tak chrání půdu před vysycháním a dodává živiny.

Nejlepších výsledků dosáhnete, budete-li trávu sekat pravidelně o cca 2 cm. Jen mladá tráva s měkkým listovým pletivem totiž tleje rychle.

Výška trávy před mulčováním: maximálně 8 cm Výška trávy po mulčování: minimálně 4 cm

Při mulčování zásadně přizpůsobujte rychlost pojezdu sekačky - se sekačkou nejezděte příliš rychle!.

Vložení mulčovacího kitu

Pozor - nebezpečí poranění!

Mulčovací kit vkládejte a vyjímejte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Sejměte sběrný koš ( 9)
2. Nadzdvihněte kryt těla sekačky a vložte mulčovací kit do vyhazovací šachty (9). Záklopka musí zapadnout.

Pokud záklopka nezapadne, může dojít k poškození mulčovacího kitu a nože.

Vyjmutí mulčovacího kitu

1. Nadzdvihněte kryt těla sekačky.
2. Uvolněte záklopku kitu (10/1).
3. Kit vyjměte (10/2).

Boční vyhazování snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

Nasazení bočního vyhazování

1. Sejměte sběrný koš a vložte mulčovací kit.
2. Vyklopte kryt bočního vyhazování a přidržte jej (1/1).
3. Vložte vyhazovací kanál (192).
4. Kryt pomalu zavřete. Kryt zajišťuje, aby vyhazovací kanál nevypadl.

1. Vyklopte kryt bočního vyhazování a přidržte jej (c1/1).
2. Vyjměte boční vyhazování a kryt zavřete (11/2).

1. Stiskněte obě tlačítka na horním madle, držte je stisknutá a nastavte do požadované polohy (2/1).
2. Uvolněte stisk, horní madlo se zaaretuje.

Nastavení klapky

1. Držte madlo a uvolněte obě klapky (2/2).
2. Madlo uveďte do požadované polohy.
3. Klapky zavřete.

Spuštění motoru

Pozor - nebezpečí otravy!

Nikdy nenechávejte běžet motor v uzavřeném prostoru.

Pozor - nebezpečí poranění!

Při spuštěném motoru přístroj nikdy nenaklánějte.

• Motor spouštějte zásadně s namontovaným nožem (nůž plní funkci setrvačné hmoty).
• Při spouštění motoru zahřátého na provozní teplotu NIKDY nepoužívejte sytič nebo primer. Neměňte nastavení regulátoru na motoru.

Přístroj nikdy nespouštějte, pokud není vyhazovací kanál kryt jedním z těchto dílů:

sběrný koš, kryt těla sekačky, mulčovací klín

Spínač spouštěče aktivujte velmi opatrně a v souladu s pokyny výrobce. Dbejte na bezpečnou vzdálenost nohou od nože sekačky. Přístroj spouštějte na nízké trávě.

Označení poloh na přístroji:

Sytic* Zap Vyp	N I I
Dálkové ovladání plynu* Start Stop
Dálkové ovladání plynu se sytičem*
Pohon Vario* Rychle Pomalu
Spojka nože* Zap Vyp

*dle provedení

Ruční start

bez dálkového ovládání plynu, se sytičem

Sytic Zap

Vyp

1. Sytič nestavte do polohy 1 (10/1).
2. Bezpečnostní madlo vytáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetujte.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahřátí motoru (cca 15-20 sekund) nastavte sytič do polohy 2 (3/2).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, s primerem (6)

1. Primer stiskněte 3x v intervalu cca 2 sekundy (6). Při teplotách nižších než 10 °C stiskněte primer 5x.
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetujte.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, bez primeru/sytiče

1. Bezpečnostní držadlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
2. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, se sytičem

Dálkové ovládání plynu se sytičem

1. Páčku plynu uveďte do polohy (101).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetujte.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahřátí motoru (cca 15-20 sekund) uveďte páčku plynu do polohy mezi (14/2)

s dálkovým ovládáním, bez přepínače/sytiče

Dálkové ovládání plynu Start Stop

1. Páčku plynu uveďte do polohy (20/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetujte.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahřátí motoru (cca 15-20 sekund) uveďte páčku plynu do polohy mezi (20).

s dálkovým ovládáním plynu, s přepínačem (16)

Dálkové ovládání

plynu

Start Stop

1. Páčku plynu uveďte do polohy (20/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (16). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
4. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
5. Jakmile motor běží, uveďte páčku plynu pro požadované otáčky motoru do polohy mezi a (20).

1. Páčku plynu uveďte do polohy „START" (15/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (16). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
4. Klíček v zapalování otočte úplně doprava (19).
5. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0”).
6. Páčku plynu uveďte dle požadovaných otáček motoru do polohy mezi (15/2)

Elektrický start bez primeru/sytiče (15)

1. Páčku plynu uveďte do polohy „START“ (15/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
3. Klíček v zapalování otočte úplně doprava (9).
4. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0").
5. Páčku plynu uveďte dle požadovaných otáček motoru do polohy mezi (15/2)

Spojka nože (zvl. přísl.)

Spojka nože

Zap

Vyp

Prostřednictvím spojky nože lze deaktivovat nůž zatímco motor běží dál.

Aktivace nože

1. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (c47) - Bezpečnostní madlo nearetuje.
2. Páčku spojky odsuňte směrem od těla (211) - Nůž se aktivuje.

Deaktivace nože

1. Uvolněte stisk bezpečnostního madla (26).
2. Nůž se deaktivuje.
3. Páčky spojky přejdou do klidového stavu (21/2).

Vypnutí motoru

Přístroj bez spojky nože

1. Páčku plynu uveďte do polohy

1. Uvolněte stisk bezpečnostního madla (25). - Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčte, že motor už neběží.

Přístroj se spojkou nože

Spojka nože

Zap

Vyp

1. Uvolněte stisk bezpečnostního madla (25).
2. Páčku plynu uveďte do polohy - Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčte, že motor už opravdu neběží.

Pohon kol (zvl. přísl.) (2)

Pozor!

Převodovku aktivujte jen při zapnutém motoru.

Aktivace pohonu kol

1. Madlo pro aktivaci pohonu přitáhněte k hornímu madlu a držte jej (22) - madlo pro aktivaci pohonu nearetuje.
2. Pohon kol se aktivuje.

Prostřednictvím pohonu Vario lze stupňovitě regulovat rychlost pojezdu sekačky.

Pozor!

Páčku aktivujte až po zapnutí motoru.

Aktivace páčky při vypnutém motoru může vést k poškození mechanizmu pohonu.

K dosažení vyšší rychlosti vytáhněte páčku (23) směrem (23/2). K dosažení nižší rychlosti vytáhněte páčku (23) směrem (23/1).

Rychlost pojezdu sekačky vždy zásadně přizpůsobujte aktuálnímu stavu půdy a travnaté plochy.

Péče a údržba

Pozor - nebezpečí poranění!

• Než začnete na přístroji provádět práce údržby, vždy vypněte motor a vytáhněte nástrčku zapalovacích svíček. Motor může dobíhat. Po vypnutí se přesvědčte, že motor už opravdu neběží.
• Při údržbě a ošetření nožů vždy používejte pracovní rukavice!

Sběrné zařízení na trávu pravidelně kontrolujte, zda je funkční a není opotřebované. Po každém použití přístroj vyčistěte. Přístroj nestříkejte vodou. Voda, která pronikne do přístroje, by mohla způsobit závady (zapalování, karburátor). Pravidelně kontrolujte nože, zda nejsou poškozené. Vadné tlumiče vždy vyměňte.

Naklápění sekačky

Dle výrobce motoru je třeba, aby:

karburátor / vzduchový filtr ukazoval směrem nahoru (196) zapalovací svíčky ukazovaly směrem nahoru (97)

Držte se pokynů v návodu k obsluze od výrobce motoru!

Broušení / výměna nožů

Výměnu poškozených nožů a broušení tupých nožů nechávejte zásadně provádět v zákaznickém nebo autorizovaném servisu. Nabroušené nože je třeba kalibrovat.

Pozor!

Nekalibrované nože vedou k velkým vibracím a tím poškození sekačky.

Nabíjení startovací baterie (zvl. přísl.)

Startovací baterie je bezúdržbová a za normálních okolností je dobíjena sekačím zařízením. Ve zvláštních případech musí baterii dobít uživatel:

■ Před prvním uvedením sekačího zařízení do provozu Při kompletním vybití, před uložením přístroje na zimu nebo jeho uskladněním na delší dobu (>6 měsíců)

Nabíjení:

1. Vyjměte nabíječku ze skříně baterie.
2. Kabel baterie a kabel motoru Rozpojte (18).
3. Kabel baterie spojte s kabelem nabíječky (29).
4. Nabíječku zapojte do elektrické sítě. Napětí elektrické sítě musí být shodné s provozním napětím nabíječky.

Doba nabíjení je cca 36 hodin.

Používejte pouze dodanou originální nabíječku.

Pozor!

• Startovací baterii skladujte zásadně v suchých a dobře větraných místnostech.
• Během nabíjení neuvádějte sekačku do provozu.

Péče o motor

Výměna motorového oleje

1. K zachycení oleje si připravte vhodnou nádobu.
2. Olej nechte kompletně vytéct plnicím otvorem nebo ho odsajte.

Použitý olej zlikvidujte v souladu s platnými předpisy pro likvidaci odpadu!

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Použitý olej

• nedávejte do domácího odpadu
• nelejte do kanalizace nebo odpadního vedení
• nelejte do půdy

Výměna vzduchového filtru

Řiďte se pokyny výrobce motoru.

Výměna zapalovacích svíček

Řiďte se pokyny výrobce motoru.

Pohon kol (zvl. přísl.)

Nastavení bowdenového lanka

Nastavení bowdenového lanka provádějte zásadně při vypnutém motoru.

1. Nastavovací čát na lanku otočte ve směru šipky (60).
2. Pro kontrolu nastavení lanka spusťte motor a aktivujte pohon kol.
3. Pokud pohon kol stále ještě nefunguje, je nutné nechat sekačku prohlédnout v zákaznickém nebo autorizovaném servisu.

Olejování pastorku pohonu

Pastorek pohonu na hřídeli převodovky občas postříkejte olejem ve spreji.

Převodovka pohonu kol je bezúdržbová.

Uložení

Pozor - nebezpečí exploze! Přístroj zásadně neskladujte v blízkosti otevřeného plamene či zdroje žáru. Nechte vychladnout motor. Horní madlo odklopte pro snadnější uskladnění (1, 32). Přístroj skladujte v suchu a na místě nepřístupném pro děti a nepovolané osoby. Startovací baterii při skladování nevystavujte mrazu. Startovací baterii občas dobijte. Vyprázdněte nádrž na benzín. Vytáhněte nástřku zapalovacích svíček.

Oprava

Opravy smí provádět pouze technici zákaznického servisu, resp. autorizovaný servis.

Likvidace

Vysloužilé přístroje, baterie nebo akumulátory nepatří do komunálního odpadu!

Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelného materiálu a likvidují se odpovídajícím způsobem.

Poruchy a jejich odstraňování

Pozor!

Nůž a hřídel motoru nesmí být regulovány.

Porucha Žeşení
Motor nechce naskočit · Dolijte benzín · Páčku plynu uvedte do polohy „Start“ · Aktivujte sytič · Přitlacrude rukojeť pristroje k hornímu madlu · Zkontrolujte zapalovaci svicky, popr. je vyměn'te · Vyčistěte vzduchový filtr · Uvolněte chod nože · Dobijte startovaci bateri · Spustěte sekačku na posekané ploše
Výkon motoru polevuje · Zkorigujte nastavení vyský střihu · Nabruste / vyměn'te núž · Vyčistěte vyhazovaci kanál/tělo sekačky · Vyčistěte vzduchový filtr · Snižte pracovní rychlost
Střih je nečistý · Nabruste / vyměn'te núž · Zkorigujte nastavení vyský střihu
Sběrný koš se plné nedostatečné	· Zkorigujte nastavení vyský střihu · Nechte vyschnout trávník · Nabruste / vyměn'te núž · Vyčistěte mřížku sběrného koš · Vyčistěte vyhazováckanál/tělo sekačky
Pohon kol nefunguje · Zkorigujte nastavení bowdenového lanka · Klinový šreten je vadné · Vyhledejte zákaznický servis · Odstraťne nečistoty z pohonu kol, ozubeného šemene a prěvodovky · Volné otočné díly (pastrek pohonu na hřideli prěvodovky) postříkejte olejem ve spreji
Kola se pri aktivované prévodovce neotáčejí	· Dotáhněte šrouby kol · Náboj kola je vadné · Klinový šreten je vadné · Vyhledejte zákaznický servis
Přistroj neobvykle silné vibruje	· Zkontrolujte nože

U poruch, které nejsou uvedeny v této tabulce, nebo které nemůžete odstranit sami, se obraťte prosím na náš zákaznický servis.

Prohlášení o shodě ES

jste jim najeli na překážku viz návod k montáži motor najednou vypíná je závada na převodovce je vadný klínový řemen je nůž ohnutý je ohnutá hřídel motoru

Záruka

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení buď opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právními předpisy země, kde byl přístroj zakoupen.

Naše záruka platí jen v případě: Záruka zaniká v případě:

Řádné manipulace s přístrojem

Pokusu o opravu přístroje

Dodržení návodu k obsluze

Používání originálních náhradních dílů

Nevhodném používání (např. komerční nebo komunální využití)

Poškození laku, které odpovídá normálnímu opotřebení

Rychle se opotřebovávající součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X) Spalovací motory - na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.

O tomto návodu

Identifikujte váš model na základe obrázkov výrobku a popisu rôznych možností.

Výrobok je vybavený bezpečnostným strmeňom. V momente nebezpečenstva bezpečnostné strmeň pustite.

1 Lanko šartéra 9 Prestavenie výšky rezu*
2 Štart, stop* 10 Nožová spojka*
3 Pohon kolies* 11 Vario prevodovka*
4 Bezpečnostné strmeř 12 Námod na obsluhu
5 Ergonomické prestavenie výšky* 13 Vyhadzovací nadstavec*
6 Indikátor stavu naplmenia* 14 Uzatváracia klapka*
7 Odrazová klapka* 15 Mulčovacia výbava*
8 Box na zachytávanie trávy* * podlá vyhotovenia

Symboly na zariadení

Pozor! Nebezpečenstvo v dôsledku zásahu elektrickým prúdom.

Bezpečnostné pokyny

Pozor!

Zariadenie používajte len v technicky bezchybnom stave!

Pozor - Nebezpečenstvo poranenia!

Pri práci na svahoch:

Plnenie motorového oleja

1. Odskrutkujte kryt na plnenie oleja, uzáver položte na čisté miesto.
2. Naplňte olej lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. V želanej výške rezu tlačidlo pustite.

1. Pre odblokovanie zatlačte páku na stranu a podržte ju.
2. Páku posuňte doleva nebo doprava do žádané výšky řezu.
3. Páku nechte zaskočit.
4. Dávejte pozor na stejnou polohu zarážky u všech kol.

1. Pro odblokování zatlačte páku na stranu a podržte ji.
2. Páku posuňte doleva nebo doprava do žádané výšky řezu.
3. Páku nechte zaskočit.
4. Dávejte pozor na stejnou polohu zarážky u všech kol.

1. Nadvihněte odrazovou klapku.
2. Uvolněte uzávěr na mulčovací výbavě (10/1).
3. Vyberte mulčovací výbavu (10/2).

Kosení s bočním vyhazovacím otvorem (alternativa)

Pozor - Nebezpečí poranění!

Kosačku nespouštějte, když vyhazovací kanál není zakrytý jednou z následujících částí:

box na zachytávání trávy, odrazová klapka, mulčovací výbava

Spouštěcí spínač stlačujte se zvláštní opatrností, podle pokynů výrobce. Dávejte pozor na dostatečný odstup nohou od řezacího nástroje. Kosačku startujte v nižší trávě.

Značka polohy na kosačke:

Sþtič* Zap Vyp	Ⅳ
Dial'kové ovládanie plynu* Šart Stop
Dial'kové ovládanie plynu so sþtičom*	Ⅳ
Vario prevodovka* Rýchlo Pomaly
Nožová spojka* Zap Vyp

• podľa vyhotovenia

Manuálne štartovanie

bez diaľkového ovládania plynu, so sýtičom

Sþtěc Zap

Vyp

1. Sýtič nastavte do polohy 1 (10/1).
2. Bezpečnostný strmeň potiahnite k hornej rukoväti a pevne ho podržte (17) - bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vytahujte plynulo a potom ho znova nechajte pomaly plynulo navinúť (18).
4. Po nahriatí motora (cca 15-20 sekúnd) nastavte sýtič do polohy 2 (3/2).

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

bez diaľkového ovládania plynu, s primerom (16)

1. Stlačte tlačidlo primeru 3x, v časovom intervale cca 2 sekundy (6). Pri teplotách pod 10°C stlačte tlačidlo primeru 5x.
2. Bezpečnostný strmeň potiahnite k hornej rukoväti a pevne ho podržte (17) - bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vytahujte plynulo a potom ho znova nechajte pomaly plynulo navinúť (18).

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

s dálkovým ovládáním plynu, se sytičem

Dial'kové ovládonie plynu so sýtičom

1. Nastavte plynovou páku do polohy 14(3).
2. Bezpečnostní třmen potáhněte k horní rukojeti a pevně ho podržte (17) - bezpečnostní třmen nezaskočí.
3. Startovací lanko vytahujte plynule a potom ho znovu nechte pomalu plynule navinout (18).
4. Po nahřátí motoru (cca 15-20 sekund) nastavte plynovou páku do polohy mezi (14/2)

s dálkovým ovládáním plynu, bez předehřívání/sytiče

Dialkové ovládanie plynu Šart Stop

1. Plynovou páku nastavte do polohy (20/1).
2. Bezpečnostní třmen potáhněte k horní rukojeti a pevně ho podržte (17) - bezpečnostní třmen nezaskočí.
3. Startovací lanko vytahujte plynule a potom ho znovu nechte pomalu plynule navinout (18).
4. Po nahřátí motoru (cca 15-20 sekund) nastavte plynovou páku do polohy mezi (-20).

s dálkovým ovládáním plynu, s předehříváním (6)

Dálkové ovládání plynu Start Stop

1. Plynovou páku nastavte do polohy (204)
2. Stiskněte tlačítko předehřívání 3x, v časovém intervalu cca 2 sekundy (6). Při teplotách pod 10°C stiskněte tlačítko předehřívání 5x.
3. Bezpečnostní třmen potáhněte k horní rukojeti a pevně ho podržte (17) - bezpečnostní třmen nezaskočí.
4. Šňůru startéru vytahujte plynule a poté ji nechte pomalu a plynule navinout (18).
5. Jakmile motor běží, nastavte plynovou páku pro požadované otáčky motoru do polohy mezi (20).

Elektrický start (alternativa)

Elektrický start s primerem (6)

1. Plynovou páku nastavte do polohy „START“ (65/1).
2. Stiskněte tlačítko primeru 3x, v časovém intervalu cca 2 sekundy (6). Při teplotách pod 10 °C stiskněte tlačítko primeru 5x.
3. Bezpečnostní třmen potáhněte k horní rukojeti a pevně ho podržte (17) - bezpečnostní třmen nezaskočí.
4. Klíč zapalování v zámku zapalování otočte celkem doprava (19).
5. Jakmile motor běží, klíč zapalování pusťte (skočí zpět do polohy „0“).
6. Plynovou páku nastavte podle požadovaných otáček motoru do polohy mezi (15/2).

Elektrický start bez primeru/sytiče (15)

1. Plynovou páku nastavte do polohy „START“ (45/1).
2. Bezpečnostní třmen potáhněte k horní rukojeti a pevně ho podržte (17) - bezpečnostní třmen nezaskočí.
3. Klíč zapalování v zámku zapalování otočte celkem doprava (19).
4. Jakmile motor běží, klíč zapalování pusťte (skočí zpět do polohy „0“).
5. Plynovou páku nastavte podle požadovaných otáček motoru do polohy mezi (15/2)

Nožová spojka (alternativa)

Nožová spojka Zap Vyp

1. Bezpečnostní třmen táhněte směrem k horní rukojeti a pevně ho podržte (197) - Bezpečnostní třmen nezaskočí.
2. Páku spojky posuňte pryč od těla (1) - Řezací nůž se zapojí.

Odpojení řezacího nože.

1. Pusťte bezpečnostní třmen (15).
2. Řezací nůž se odpojí.
3. Páka spojky přejde do pokojové polohy (21/2).

Vypnutí motoru

1. Nastavte plynovou páku do polohy (20/2)
2. Bezpečnostní třmen pusťte (1025).
3. Motor se vypne.

Pozor, těžké řezné poranění!

Motor může dobíhat. Po vypnutí se ujistěte, že motor stojí.

Kosačka s nožovou spojkou

Nožová spojka

Zap

1. Bezpečnostní třmen pusťte (1625).
2. Nastavte plynovou páku do polohy (20/2)
3. Motor se vypne.

Pozor, těžké řezné poranění!

Motor může dobíhat. Po vypnutí se ujistěte, že motor stojí.

Pohon kol (alternativa) (12)

Pozor!

Převodovku připojujte pouze při běžícím motoru.

Dobrý den / výměna řezacího nože

Používejte pouze současně dodanou originální nabíječku.

Pozor!

Baterii startéru nabíjejte pouze v suchých, dobře větraných místnostech. - Během nabíjecího procesu sekačku na trávu neuvádějte do provozu.

Ošetřování motoru

neodhazujte do odpadu - nevylévejte do kanalizace - nelejte na zem

Pozor - Nebezpečí výbuchu!
