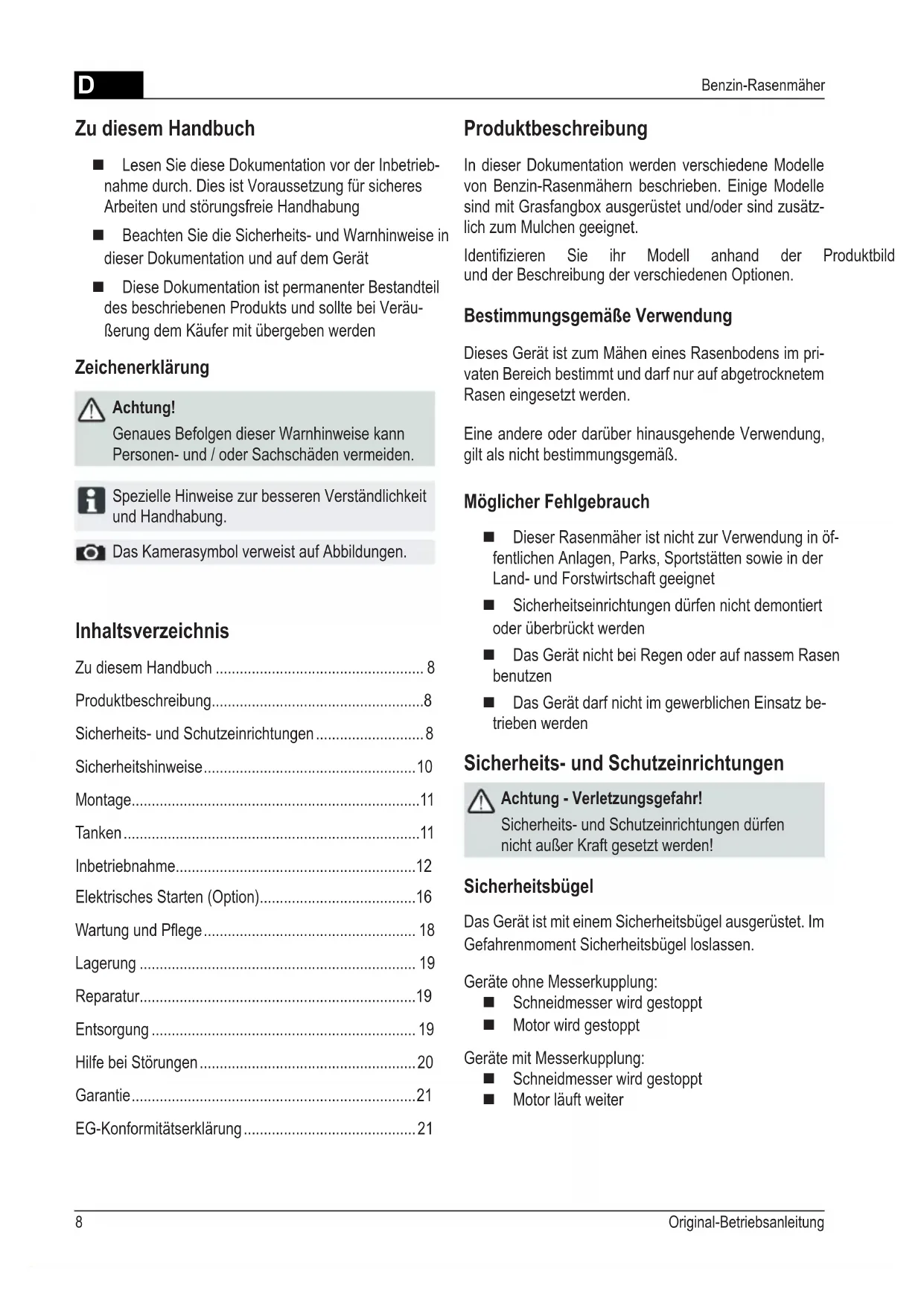

BEDIENUNGSANLEITUNG 4731 VSI-A SOLO

Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und/oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

Inhaltsverzeichnis

Zu diesem Handbuch 8 Produktbeschreibung 8 Sicherheits- und Schutzeinrichtungen 8 Sicherheitshinweise 10 Montage 11 Tanken 11 Inbetriebnahme 12 Elektrisches Starten (Option) 16 Wartung und Pflege 18 Lagerung 19 Reparatur 19 Entsorgung 19 Hilfe bei Störungen 20 Garantie 21 EG-Konformitätserklärung 21

Produktbeschreibung

In dieser Dokumentation werden verschiedene Modelle von Benzin-Rasenmähern beschrieben. Einige Modelle sind mit Grasfangbox ausgerüstet und/oder sind zusammen zum Mulchen geeignet.

Identifizieren Sie Ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und damit nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

• Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet.
• Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden. Das Gerät nicht bei Regen oder auf nassem Rasen benutzen. Das Gerät darf nicht im gewerblichen Einsatz betrieben werden.

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment Sicherheitsbügel loslassen.

Geräte ohne Messerkupplung:

Schneidmesser wird gestoppt, Motor wird gestoppt.

Geräte mit Messerkupplung:

Schneidmesser wird gestoppt, Motor läuft weiter.

Prallklappe

Die Prallklappe schützt vor herausgeschleuderten Teilen.

1 Starteril 9 Schnitthöhenverstellung*
2 Start, Stop* 10 Messerkupplung*
3 Radantrieb* 11 Variogetriebe*
4 Sicherheitsbügel 12 Betriebsanleitung
5 Ergonomische Höhenverstellung* 13 Auswurfeinsatz*
6 Fülstandsanzeige* 14 Verschlußklappe*
7 Prallklappe* 15 Mulchkit*
8 Grasfangbox* *je nach Ausführung

Symbole am Gerät

Achtung! Besondere Vorsicht bei der Handhabung.	3	Vor Arbeiten am Schneidwerk Zündkerzensteckerziehen.
Vor Inbetriebnahme Gebrauchsanleitung lesen! Motorfreizeisen.
Dritte aus dem Gefahrenbereich fernhalten! Radantriebeinschalten.
Hände und Fußvom Schneidwerk fernhalten!	/ /	Gasfernbedienung Start / Stop.
Abstand zum Gefahrenbereich halten.

Zusatzsymbole bei Geräten mit Elektrostart

Achtung! Gefahr durch Stromschlag.

Anschlussleitung von Schneidmessern fernhalten.

Gerät vor Wartungsarbeiten oder bei beschädigtem Kabel immer vom Netz trennen.

Sicherheitshinweise

Achtung!

Gerät nur in technisch einwandfreiem Zustand benutzen!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Brandgefahr!

Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen könnten! Bereich um Motor, Auspuff, Batteriekasten, Kraftstofftank frei von Mähgut, Benzin, Öl halten.

Dritte aus dem Gefahrenbereich fernhalten. Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich. Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten. Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen. Zweckmäßige Arbeitskleidung tragen.

Lange Hose, festes und rutschsicheres Schuhwerk, Gehörschutz.

Beim Arbeiten an Hängen

immer auf sicheren Stand achten, immer quer zum Hang mähen, niemals auf- oder abwärts

nicht an Hängen mit einer Steigung von mehr als 20° mähen

Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten. Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten.

Landesspezifische Bestimmungen für die Betriebszeit beachten.

Betriebsbereites Gerät nicht unbeaufsichtigt lassen. Nur mit scharfem Schneidmesser mähen. Gerät nie mit beschädigten Schutzeinrichtungen / Schutzgittern betreiben. Gerät nie ohne vollständig eingebaute Schutzeinrichtungen betreiben (z. B.: Prallklappe, Grasfangeinrichtungen). Gerät vor jedem Gebrauch auf Beschädigungen prüfen, vor erneutem Gebrauch beschädigte Teile ersetzen. Motor abstellen, Stillstand des Gerätes abwarten und Zündkerzenstecker abziehen.

Beim Verlassen des Gerätes, nach dem Auftreten von Störungen, vor dem Lösen von Blockierungen, vor dem Beseitigen von Verstopfungen, nach dem Kontakt mit Fremdkörpern.

Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

Zündkerzenstecker aufstecken und Motor starten.

• nach Störungsbeseitigung (siehe Störungstabelle) und Prüfung des Gerätes, nach dem Reinigen des Gerätes.

Das zu mähende Terrain vollständig und sorgfältig prüfen, alle Fremdkörper entfernen. Besondere Aufmerksamkeit beim Umkehren des Rasenmähers oder wenn Sie den Rasenmäher zu sich heranziehen. Nicht über Hindernisse mähen.

(z. B. Zweige, Baumwurzeln)

Schnittgut nur bei stehendem Motor entfernen. Motor / Schneidmesser abschalten, wenn eine andere als die zu mähende Fläche überquert wird.

dere als die zu mähende Fläche überquert wird

Gerät niemals mit laufendem Motor haben oder tragen. Beim Einfüllen von Benzin oder Motoröl nicht essen oder trinken. Benzindämpfe nicht einatmen.

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerät darf erst nach vollständiger Montage betrieben werden.

Tanken

Vor der Inbetriebnahme müssen Sie den Rasenmäher auftanken.

Warnung - Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Betriebsmittel

	Benzin Motoröl
Sorte	Normalbenzin / bleifrei	siehe Hinweise des Motorenher-stellers
Füllmenge	siehe Hinweise des Motorenher-stellers	ca. 0,6 l

Sicherheit

Warnung!

Motor nie in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

■ Benzin und Öl nur in dafür vorgesehene Behälter aufbewahren ■ Benzin und Öl nur bei kaltem Motor im Freien einfüllen oder entleeren Nicht bei laufendem Motor Benzin oder Öl einfüllen Tank nicht überfüllen (Benzin dehnt sich aus) Beim Tanken nicht rauchen Den Tankverschluss bei laufendem oder heißem Motor nicht öffnen

■ Beschädigten Tank oder Tankverschluss austauschen

Tankdeckel immer fest schließen Wenn Benzin ausgelaufen ist:

Motor nicht starten Zündversuche vermeiden Gerät reinigen

Wenn Motoröl ausgelaufen ist:

Motor nicht starten. Ausgelaufenes Motoröl mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen. Gerät reinigen.

Altöl nicht:

in den Abfall geben, in die Kanalisation, den Abfluss oder auf die Erde schütten.

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Benzin einfüllen

1. Tankdeckel abschrauben, an sauberer Stelle lagern.
2. Benzin mit einem Trichter einfüllen.
3. Tankeinfüllöffnung fest verschließen und reinigen.

Motoröl einfüllen

1. Öleinfülldeckel abschrauben, Verschluss an sauberer Stelle lagern.
2. Öl mit einem Trichter einfüllen.
3. Öleinfüllöffnung fest verschließen und reinigen.

Inbetriebnahme

Achtung!

Mit losem, beschädigtem oder abgenutztem Schneidwerk oder Befestigungsteilen darf das Gerät nicht benutzt werden!

Führen Sie vor jeder Inbetriebnahme eine Sichtkontrolle durch.

Das Kamerasymbol auf den folgenden Seiten verweist auf die Abbildungen, Seite 4-7.

Schnitthöhe einstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidmesser verstellen.

• Immer alle Räder auf die gleiche Schnitthöhe einstellen.

Schnitthöhenverstellung ist modellabhängig.

Zentralverstellung (c)

1. Knopf der Zentralhöhenverstellung gedrückt halten (1). Für kürzeren Rasen den Handgriff der Zentralhöhenverstellung nach unten drücken (2). Für längeren Rasen den Handgriff der Zentralhöhenverstellung nach oben ziehen (2). Die Stufe der Zentralhöhenverstellung wird angezeigt (3).
2. Knopf in der gewünschten Schnitthöhe loslassen.

Achsverstellung oder Zentralverstellung (2, 3)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten lassen.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelrad-Schnellverstellung oder Achsverstellung (4)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten lassen.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelradverstellung (3)

1. Radschraube lösen.
2. Radschraube in die Lochung für die gewünschte Schnitthöhe einstecken.
3. Radschraube festziehen.
4. Auf gleiche Lochposition bei allen Rädern achten.

Zentralachsverstellung (c)

1. Beide Daumen auf die Enden der Achse legen.
2. Finger unter das Mähwerkgehäuse legen.
3. Achse mit beiden Daumen aus der bisherigen Kerbe für die Schnitthöhe ziehen.
4. Achse mit beiden Daumen vor die gewünschte Kerbe für die Schnitthöhe ziehen und einrasten lassen.
5. Auf gleiche Rastposition bei allen Rädern achten.

Mähen mit Grasfangbox

Achtung - Verletzungsgefahr!

Grasfangbox nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben und Grasfangbox in die Halter einhängen (38).

Füllstandsanzeige

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (c).

Ist die Grasfangbox voll, liegt die Füllstandsanzeige an der Box an (7b). Die Grasfangbox muss geleert werden.

Grasfangbox leeren

1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abnehmen (3).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die Halter einhängen (38).

Mähen ohne Grasfangbox

Achtung!

Nur bei funktionsfähiger Drehfeder der Prallklappe ohne Grasfangbox mähen.

Die Prallklappe liegt durch Federkraft am Rasenmähergehäuse an. Der Grasschnitt wird so nach hinten unter ausgeworfen.

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgt ihn mit Nährstoffen.

Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet schnell.

Grashöhe vor dem Mulchen: Maximal 8 cm. Grashöhe nach dem Mulchen: Mindestens 4 cm.

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen.

Mulchkit einsetzen

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen.

1. Grasfangbox abnehmen (20)
2. Prallklappe anheben und Mulchkit in den Auswurfschacht einsetzen (a). Verriegelung muss einrasten.

Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

1. Prallklappe anheben.
2. Verriegelung am Mulchkit öffnen (10/1).
3. Mulchkit herausziehen (10/2).

Mähen mit Seitenauswurf (Option)

Achtung - Verletzungsgefahr!

Seitenauswurf nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

Seitenauswurf einsetzen

1. Grasfangbox entfernen und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und festhalten (1/1).
3. Seitenauswurfkanal einsetzen (10/2).
4. Abdeckung langsam schließen. Die Abdeckung sichert den Seitenauswurfkanal vor dem Herausfallen.

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und festhalten (1/1).
2. Seitenauswurf entfernen und Abdeckung schließen (1/2).

Griffhöhe einstellen (Option)

Knopfverstellung

1. Beide Knöpfe am Oberholm gedrückt halten und gewünschte Position einstellen (32/1).
2. Knöpfe loslassen, damit der Oberholm einrastet.

Klemmverstellung

1. Holm festhalten und bereits Klemmungen offen (2/2).
2. Holm in gewünschte Position bringen.
3. Klemmungen schreiben.

Motor starten

Achtung - Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen lassen.

Achtung - Verletzungsgefahr!

Gerät bei Startvorgang nicht kippen.

• Motor nur bei montiertem Messer starten (Messer dient als Schwungmasse).
• Beim Starten des betriebswarmen Motors Choke oder Primerknopf NICHT benutzen. Reglereinstellungen am Motor nicht verändern.

Gerät nicht starten, wenn der Auswurfkanal nicht durch eines der folgenden Teile abgedeckt ist:

Grasfangbox, Prallklappe, Mulchkit

Betätigen Sie den Anlass-Schalter mit besonderer Aufmerksamkeit, entsprechend den Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug. Gerät in niedrigem Gras starten.

Positionszeichen am Gerät:

Choke* Ein Aus
Gasfernbedienung* Start Stop
Gasfernbedienung mit Choke*
Variogetriebe* Schnell Langsam
Messererkupplung* Ein Aus

• je nach Ausführung

Manuelles Starten

ohne Gasfernbedienung, mit Choke

Choke Ein

Aus

1. Choke auf Position 1 stellen (13/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (197) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen lassen (68).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) den Choke auf Position 2 stellen (3/2).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer (6)

1. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (46). Bei Temperaturen unter 10°C den Primerknopf 5x drücken.
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (197) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen lassen (68).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
2. Starteril zügig herausziehen und danach langsam wieder aufrollen lassen (68).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

mit Gasfernbedienung, mit Choke

Gasfernbedienung mit Choke

1. Gashebel auf Position stellen (149).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (618).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen und stellen (142).

mit Gasfernbedienung, ohne Primer/Choke

Gasfernbedienung Start Stop

1. Gashebel auf Position 20/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen und stellen (20).

mit Gasfernbedienung, mit Primer (6)

Gasfembedienung Start Stop

1. Gashebel auf Position stellen (2014).
2. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (6). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
4. Starteril zügig herausziehen und danach langsam wieder aufrollen lassen (18).
5. Sobald der Motor läuft, Gashebel für die gewünschte Motordrehzahl in eine Position zwischen und stellen (20).

Elektrisches Starten (Option)

Elektro-Start mit Primer (6)

1. Gashebel auf Position „START“ stellen (18/1).
2. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (6). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
4. Zündschlüssel im Zündschloss ganz nach rechts drehen (19).
5. Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
6. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (19/2).

Elektro-Start ohne Primer/Choke (15)

1. Gashebel auf Position „START“ stellen (13/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Zündschlüssel im Zündschloss ganz nach rechts drehen (19).
4. Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
5. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen und stellen (15/2).

Messerkupplung (Option)

Messerkupplung Ein/Aus

Mit der Messerkupplung kann das Schneidmesser ein- und ausgekuppelt werden, während der Motor weiterläuft.

Schneidmesser einkuppeln

1. Sicherheitsbügel zum Oberholm ziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
2. Kupplungshebel vom Körper wegschieben (20/1) - Schneidmesser wird eingekuppelt.

Schneidmesser auskuppeln.

1. Sicherheitsbügel loslassen (15).
2. Schneidmesser wird ausgekuppelt.
3. Kupplungshebel in Ruhestellung bringen (1/2).

Motor ausschalten

Gerät ohne Messerkupplung

1. Gashebel auf Position stellen (20/2)
2. Sicherheitsbügel loslassen (26). - Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Gerät mit Messerkupplung

Messerkupplung Ein/Aus

1. Sicherheitsbügel loslassen (15).
2. Gashebel auf Position stellen (20/2) - Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Radantrieb (Option) (c22)

Achtung!

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken und festhalten (2) - Getriebeschaltbügel rastet nicht ein.
2. Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbügel loslassen (24). - Radantrieb wird ausgeschaltet.

Variogetriebe (Speed Control) (Option)

Variogetriebe Schnell Langsam

Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des Rasenmähers stufenlos verändert werden.

Achtung!

Hebel nur bei laufendem Motor betätigen. Schalten ohne Motorantrieb kann den Antriebsmechanismus beschädigen.

Für höhere Geschwindigkeit den Hebel (23) in Richtung (3/2) ziehen. Für niedrigere Geschwindigkeit den Hebel (23) in Richtung (3/1) ziehen.

Fahrgeschwindigkeit immer dem aktuellen Boden- und Rasenzustand anpassen.

Wartung und Pflege

Achtung - Verletzungsgefahr!

• Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzenstecker ziehen.
• Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.
• Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen. Das Gerät nach jedem Gebrauch reinigen. Gerät nicht mit Wasser abspritzen. Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser). Schneidmesser regelmäßig auf Beschädigungen kontrollieren. Defekte Schalldämpfer immer ersetzen.

Mäher neigen

Je nach Motorenhersteller muss:

der Vergaser / Luftfilter nach oben zeigen (26)

die Zündkerze nach oben zeigen (27)

Bedienungsanleitung des Motorenherstellers beachten!

Schneidmesser nachschleifen / auswechseln

Stumpfe oder beschädigte Schneidmesser nur bei einer Servicestelle oder einem autorisierten Fachbetrieb schleifen / erneuern lassen. Nachgeschliffene Schneidmesser müssen ausgewuchtet sein.

Achtung!

Nicht ausgewuchtete Messer führen zu starken Vibrationen und beschädigen den Mäher.

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und wird im Normalfall vom Mäher geladen. In Sonderfällen muss die Batterie durch den Benutzer geladen werden:

Vor der ersten Inbetriebnahme des Mähers, bei Entladung, vor der Winterpause oder bei längeren Standzeiten (>6 Monate)

Ladevorgang:

1. Ladegerät aus dem Batteriekasten nehmen.
2. Batteriekabel vom Motorkabel trennen (28).
3. Batteriekabel mit Ladegerätkabel verbinden (29).
4. Ladegerät an Stromnetz anschließen. Die Spannung des Stromnetzes muss mit der Betriebsspannung des Ladegeräts übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden. Nur das mitgelieferte Original-Ladegerät verwenden.

Achtung!

• Starterbatterie nur in trockenen, gut gelüfteten Räumen laden. Rasenmäher während des Ladevorgangs nicht in Betrieb nehmen.

Motorpflege

Motoröl wechseln

1. Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2. Öl über die Öleinfüllöffnung vollständig ablaufen lassen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Altöl nicht

in den Abfall geben, in Kanalisation oder Abfluss schütten - auf die Erde schütten

Luftfilter wechseln

■ Hinweise des Motorenherstellers beachten.

Zündkerze wechseln

■ Hinweise des Motorenherstellers beachten.

Radantrieb (Option)

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht mehr ein- oder ausschalten, muss der entsprechende Bowdenzug nachgestellt werden.

Achtung!

Bowdenzug nur bei ausgeschaltetem Motor verstellen.

1. Drehen Sie das Verstellteil am Bowdenzug in Pfeilrichtung (G0).
2. Zum Prüfen der Einstellung den Motor starten und den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, muss der Rasenmäher zu einer Servicestelle oder einem autorisierten Fachbetrieb gebracht werden.

Antriebsritzel ölen

Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Sprühöl einölen.

Das Getriebe des Radantriebs ist wartungsfrei.

Lagerung

Achtung - Explosionsgefahr!

Gerät nicht bei offenen Flammen oder Hitzequellen lagern.

Motor auskühlen lassen. Zum Platzsparen den Oberholm abklappen (1,32). Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern. Starterbatterie frostfrei lagern. Starterbatterie von Zeit zu Zeit nachladen. Benzintank entleeren. Zündkerzenstecker ziehen.

Reparatur

Reparaturarbeiten dürfen nur von Servicestellen und autorisierten Fachbetrieben durchgeführt werden.

Entsorgung

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Hilfe bei Störungen

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden.

Störung Lösung
Motor springt nicht an • Benz in einfüssen • Gashebel auf „Start“ stellen • Choke einschalten • Motorschalterbügel zum Oberholm drücken • Zündkerzen prüfen, eventuell erneuern • Luftfilter reinigen • Mähmesser frei drehen • Starterbatterie nachladen • Auf gemächter Fläche starten	Schnittthöhe korrigieren • Mähmesser nachschleifen / erneuern • Auswurfkanal/Gehäuse reinigen • Luftfilter reinigen • Arbeitsgeschwindigkeit verringern
Motorleistunglässt nach • Schinntthöhe korrigieren • Mähmesser nachschleifen / erneuern • Auswurfkanal/Gehäuse reinigen • Luftfilter reinigen • Arbeitsgeschwindigkeit verringern	Mähmesser nachschleifen / erneuern • Schinntthöhe korrigieren
Unsauberer Schnitt • Mähmesser nachschleifen / erneuern • Schinntthöhe korrigieren	Schnittthöhe korrigieren
Grasfangbox füllt nicht aus-reichend	Schnittthöhe korrigieren • Rasen abrocknen setzen • Mähmesser nachschleifen / erneuern • Gitter der Grasfangbox säubern • Auswurfkanal/Gehäuse reinigen
Radantrieb Funktioniert nicht • Bowdenzug nachstellen • Keilriemen defect • Kundendienst-Werkstatt aufsuchen • Schmutz in Radantrieb, Zahnriemen und Getriebe entfernen • Freiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen	Bowdenzug nachstellen • Ratschrauben nachziehen • Radnabe defect • Keilriemen defect • Kundendienst-Werkstatt aufsuchen
Räder drehen bei eingeschältem Getriebe nicht	Ratschrauben nachziehen • Radnabe defect • Keilriemen defect • Kundendienst-Werkstatt aufsichen
Gerät vibriert außergewöhlich stark	Mähmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

Fachmännische Überprüfung ist immer erforderlich:

nach Auffahren auf ein Hindernis, bei plötzlichem Stillstand des Motors, bei Getriebeschaden, bei defektem Keilriemen, bei verbogenem Messer, bei verbogener Motorwelle

EG-Konformitätserklärung

siehe Montageanleitung

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes

Reparaturversuchen am Gerät

Beachtung der Bedienungsanleitung

Technischen Veränderungen am Gerät

Verwendung von Original-Ersatzteilen

■ nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind, Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX) gekennzeichnet sind

■ Verbrennungsmotoren - Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

Über dieses Handbuch

Positionsmarkierungen auf der Maschine:

Choker* Til Fra
Fastgasindstilling* Start Stop
Fastgasindstilling med choker*
Variogear* Hurtig Langsom
Knivkobling* Til Fra

• alle nach Ausführung

Manueller Start

bei Festgas-Einstellung, mit Choke

Choker Til

Fra

Achtung! Risiko eines elektrischen Schlags.

Halten Sie das Kabel von den Messern fern.
