BEDIENUNGSANLEITUNG 546-HR SOLO

Gebrauchsanweisung Rasenmäher Owners Manual Lawn Mowers

Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften!

7 Auswurfschutzklappe/Ejection shield

8 Holmbefestigung/ Pinning lever

10 Kraftstofftank/ Fuel tank

11 Zentral-Höhenverstellung Central height adjustment

12 Zündkerze/ Spark plug

13 Auspuff/ Muffler

14 Öl-Einfüllstutzen/ Oil filler pipe

15 - Batterie/ Battery: 546RS - Getrieberaum/ Gear box: 546R/ 546HR/ 546RT/546RS

16 Sperrhebel (546RT) Stop lever

17 Primer/ Primer (546RT)

18 Sicherheitsschlüssel (546RT) Safety Key

Bedeutung der Symbole

Warnung!

Gebrauchs- anweisung vor Inbetriebnahme lesen!

Dritte aus dem Gefahrenbereich fernhalten!

Bei Wartung und Reparatur Schutzhand- schuhe tragen

Vor Arbeiten am Schneidwerkzeug Zündkerzenstecker ziehen und beim Modell 546 RT das Touch-N-Mow® Startsystem durch zündlosen Startvorgang entspannen, den Sicherheitsschlüssel (Pos.18) abziehen!

Gehörschutz tragen

Vorsicht Kraftstoff

Nicht rauchen

Kein offenes Feuer

Motor abstellen

Motor und Radantrieb abstellen

Start

Mähzeiten beachten

(€ Konformitätserklärung

SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, D-71069 Sindelfingen, erklärt hiermit, dass folgende Maschine in der gelieferten Ausführung

Produktbezeichnung: Benzin-Schiebemäher Serien-/Typenbezeichnung: 546

den Bestimmungen folgender EU-Richtlinien entspricht: 98/37/EG und 2000/14/EG für Maschinen und 89/336/EWG (geändert durch 92/31/EWG) über elektromagnetische Verträglichkeit.

Garantierter Schall-Leistungspegel (DIN45635) 96 dB(A) Gemessener Schall-Leistungspegel (DIN45635) 94 dB(A)

Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne Zustimmung umgebaut oder verändert wird.

Sindelfingen, den 01. Januar 2002 SOLO Kleinmotoren GmbH

Wir beglückwünschen Sie zu Ihrem neuen SOLO-Rasenmäher und hoffen, dass Sie mit dieser modernen Maschine zufrieden sein werden. Mit Ihrem Rasenmäher 546 verfügen Sie über ein außerordentlich leistungsfähiges Gerät, das die besten Voraussetzungen für einen gepflegten Rasen erfüllt.

Verschleißteile

Verschiedene Bauteile unterliegen gebrauchsbedingtem Verschleiß bzw. einer normalen Abnutzung und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Nachstehende Verschleissteile unterliegen nicht der Hersteller-Garantie:

Rasenmäher-Messer, Messerbefestigung, Reibscheiben, deformierte/verbogene Kurbelwellen; Verschleissteile wie Zündkerze, Luftfilter; Betriebsmittel wie Motoröl/ und oder Getriebeöl.

Der SOLO-Rasenmäher ist zur Pflege von Gras- und Rasenflächen vorgesehen. Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft ist dabei besondere Vorsicht erforderlich.

Vorliegender Gebrauchsanweisung ist eine typenbezogene Motoren-Gebrauchsanleitung beigefügt; sie ist unverzichtbarer Bestandteil dieser Gebrauchsanweisung.

Bitte lesen Sie vor Arbeitsbeginn diese Gebrauchsanweisungen aufmerksam durch und machen Sie sich mit allen Bedienungselementen sowie mit dem richtigen Gebrauch des SOLO-Rasenmähers vertraut, bevor Sie diesen erstmals in Betrieb nehmen.

Beachten Sie alle Hinweise, Erläuterungen und Vorschriften. Die Einhaltung der Gebrauchsanweisung ist die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes. Benutzen Sie den Rasenmäher nicht, während Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Der Benutzer ist für Schäden gegenüber Dritten verantwortlich, wenn diese persönlich verletzt oder deren Eigentum beschädigt wird.

Allgemeine Sicherheitshinweise

Wegen körperlicher Gefährdung der Bedienungsperson darf der SOLO-Rasenmäher nicht eingesetzt werden

• zum Trimmen von Büschen, Hecken und Sträuchern,
• zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dacheinpflanzungen oder in Balkonkästen,
• zum Reinigen und Absaugen von Gehwegen und
• als Häcksler zum Zerkleinern von Baum- und Hecken-Abschnitten.

- Ferner darf der SOLO-Rasenmäher nicht verwendet werden zum Einebnen von Bodenerhebungen wie z.B. Maulwurfshügel.

- Aus Sicherheitsgründen darf der SOLO-Rasenmäher nicht verwendet werden als:

- Antriebsaggregat für andere Arbeitswerkzeuge, - als Anhänger,

- als Zugmaschine (bei Radantriebs-Mähern) z.B. zum Mitfahren und Transportieren von Schnittgut, außerhalb des dafür vorgesehenen Grasfangsacks, weil dadurch jeglicher Garantie-Anspruch erlischt.

Allgemeine Sicherheitsvorschriften für den handgeführten SOLO-Rasenmäher mit Verbrennungsmotor

• Lassen Sie nie Kinder oder andere Personen, die mit der Wirkungsweise der Maschine nicht vertraut sind, mit dem Rasenmäher arbeiten. Jugendliche unter 16 Jahren dürfen das Gerät nicht benutzen.
• Bitte beachten Sie die örtlichen Bestimmungen; diese können das Mindestalter des Benutzers festlegen.
• Rasenmäher nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind; stets die Gebrauchsanweisung mitgeben.
• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind.
• Mähen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.
• Träger von Herzschrittmachern dürfen am laufenden Motor und beim Starten nicht an stromführenden Teilen der Zündanlage arbeiten.
• Geräte mit BRIGGS+STRATTON-Viertakt-Motor sind für Steigungen über 15° nicht geeignet. Rasenmäher mit HONDA OHC-Motoren sind für Steigungen von max. 20° zugelassen.
• Bewahren Sie Ihren Mäher sicher auf! Unbenutzte Mäher sollten in einem trockenen, verschlossenen Raum und für Kinder nicht zugänglich aufbewahrt werden.

Besondere Sicherheitshinweise zum Touch-N-Mow® Startsystem des 546RT

ACHTUNG Nach jedem Abstellen des Motors wird beim Motorauslauf das Touch-N-Mow® Startsystem vorge-spannt. Der Motor und das Messer können demzufolge auch bei abgezogenem Zündkerzenstecker - etwa durch ungewolltes Auslösen des Touch-N-Mow® Startsystems

- in kraftvolle Drehbewegung kommen. Dadurch besteht eine erhebliche Verletzungsgefahr!

Vergewissern Sie sich bei:

• allen Wartungs- und Reinigungsarbeiten (besonders beim Entfernen von Schnittgut aus dem Messer bereich),
• beim Transport des Rasenmähers in Fahrzeugen und
• bei der Stilllegung des Rasenmähers, dass das Touch-N-Mow® Startsystem durch einen zündlosen Startvorgang entspannt ist und der Sicherheitsschlüssel (Pos. 18) immer abgezogen ist.

Zum Entspannen des Touch-N-Mow® Startsystems

gehen Sie folgendermaßen vor:

• Ziehen Sie bei stehendem Motor den Zündkerzen stecker (Pos. 12) ab.

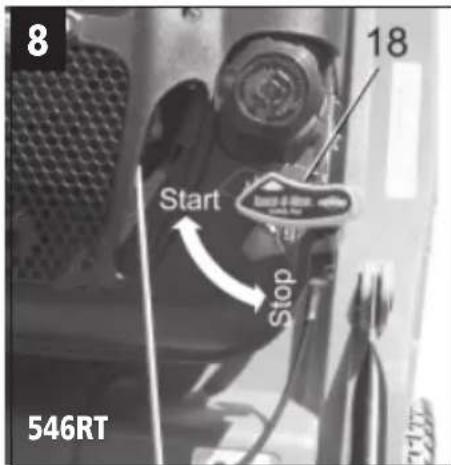

• Stellen Sie den Sicherheitsschlüssel (Fig.8, Pos. 18) in

Start-Stellung („Run Position“).

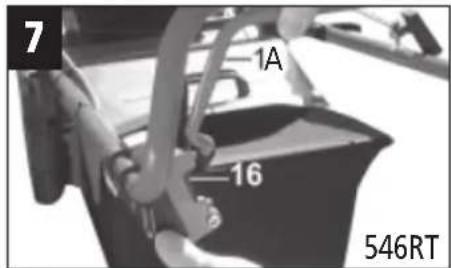

- Entriegeln Sie den Sperrhebel (Fig.7, Pos. 16) und drücken Sie den Schaltbügel A (Pos. 1) an den Führungsholm.

Das Touch-N-Mow® Startsystem treibt den Motor an, durch den abgezogenen Zündkerzenstecker bleibt der Motor aber bei entspanntem Touch-N-Mow® Startsystem wieder stehen

- Stellen Sie den Sicherheitsschlüssel (Fig.8, Pos. 18) in Stop-Stellung („Look&Remove“) und ziehen Sie Ihn ab.

Vor dem Mähen

• Überprüfen Sie vor und während des Mähens vollständig das Gelände auf dem das Gerät eingesetzt wird; entfernen Sie vor dem Mahen alle Fremdkörper wie Steine, Holzstücke, Knochen o.ä. aus dem zu mähenden Rasen.
• Mähen Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nie barfuß oder in offenen Sandalen.
• Bringen Sie den mitgelieferten Auswurfschutz bzw. die Grasfangeinrichtung an. Achten Sie auf festen Sitz. Die Benutzung des Rasenmähers ohne oder mit beschädigten Schutzeinrichtungen ist verboten.
• Kontrollieren Sie das Arbeitswerkzeug auf a) festen Sitz der Befestigungsteile, b) Beschädigung oder starke Abnutzung.
• Beim Austausch Einbauhinweise und Anzugsmomente beachten.
• Überprüfen Sie die Grasfangeinrichtung häufiger auf Verschleiß.
• Rasenmäher mit Viertakt-Motor müssen vor der ersten Inbetriebnahme mit Motorenöl versehen werden (beachten Sie hierzu die Hinweise in der separaten Motoren-Gebrauchsanweisung).
• Vor jedem Mähen Ölstand kontrollieren.

Kraftstoff

Umgang mit Kraftstoff

Der Umgang mit Kraftstoff erfordert besonders vorsichtige und umsichtige Handlungsweise.

• Kraftstoff ist hochgradig entflammbar. Nur im Freien, nicht in geschlossenen Räumen tanken.
• Rauchen und offenes Feuer ist nicht zulässig.
• Keinen Kraftstoff verschütten.
• Wenn Kraftstoff verschüttet wurde, Rasenmäher sofort säubern. Vorher darf der Motor nicht gestartet werden!
• Kleidung nicht mit Kraftstoff in Berührung bringen.
• Darauf achten, dass kein Kraftstoff ins Erdreich gelangt!
• Kraftstoff nur in zugelassenen und gekennzeichneten Kanistern transportieren und lagern.
• Bei Beschädigungen sind Kraftstofftank, Tankverschluss und Kraftstoffleitung sofort auszutauschen
• Vor jedem Einsatz eine Sichtkontrolle durchführen.

Falls Kraftstoff an die Kleidung gelangt, sofort Kleidung wechseln!

Tanken

Wichtig: Umweltfreundliches bleifreies Normalbenzink kann bedenkenlos verwendet werden.

• Tanken Sie nur die in der separaten Motor-Ge-brauchsanweisung empfohlenen Kraftstoff-Sorten.
• Vor dem Tanken Motor abkühlen lassen.
• Umgebung des Einfüllbereichs gut säubern, Tankverschluss abschrauben und Kraftstoff bis zur Unterkante des Einfüllstutzens einfüllen. Tankverschluss wieder gut festschrauben.
  Hinweis: Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.

- Haut- und Augenkontakt mit Mineralöl-Produkten vermeiden.

- Beim Betanken Handschuhe tragen.

• Kraftstoffdämpfe nicht einatmen.
• Kraftstoff für Kinder unzugänglich aufbewahren.

Handhabung

Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr!

• Der Motor/Auspuff wird sehr heiß: Nicht berühren!
• Achten Sie immer auf einen guten Stand an Hängen.
• Führen Sie die Maschine im Schrittempo.
• Mähen Sie quer zum Hang, niemals auf- oder abwärts.
• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.
• Seien Sie besonders vorsichtig, wenn Sie den Mäher umkehren oder ihn zu sich heranziehen.

• Bei Rückwärtsbewegungen mit dem Mäher besteht Stolpergefahr. Rückwärtsgehen vermeiden.

• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Halten Sie immer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

Beim Starten

• Während des Startvorgangs ist bei Radantriebsmähern der Antrieb auszuschalten.
• Beim Starten ist der Rasenmäher auf eine ebene Fläche zu stellen.
• Nicht im hohen Gras starten.
• Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.
• Führen Sie niemals Hände oder Füße in die Nähe der sich drehenden Teile. Achten Sie darauf, daß Hände und Füße nicht unter das Gehäuse kommen.

Stellen Sie den Motor ab, ziehen Sie den Zündkerzensteckerab, entspannen Sie beim Modell 546 RT durch einen zündlosen

Startvorgang das Touch-N-Mow ® Startsystem und ziehen Sie den Sicherheitsschlüssel (Pos. 18) ab,

• bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen;
• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen.
• wenn Sie den als Zubehör erhältlichen Mulch-Einsatz aus-oder eibauen
• wenn Sie die Maschine verlassen,
• wenn der Mäher zum Transport angehoben oder gekippt wird,

Der Motor ist abzustellen,

• wenn Sie die Auswurf- klappe öffnen und den Grasfangsack abnehmen,
• wenn Sie das Holmober- vom -unterteil lösen,
• beim Fahren außerhalb des Rasens,
• wenn Sie die Schnitthöhe verstellen wollen,
• bevor Sie nachtanken.
• wenn andere Flächen als Gras überquert werden

• wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren.

• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Schutzeinrichtungen. Mähen Sie nur mit Grasfangeinrichtungen, deren ordnungsgemäße Montage und Zustand zu prüfen ist, oder mit zugeklappter, am Gehäuse anliegender Auswurfklappe.
• Ändern Sie nicht die Grundeinstellung des Motors.
• Bei Blockierungen des Mähers, z.B. durch Auffahren auf ein Hindernis, muss durch einen Fachmann geprüft werden, ob Teile des Mähers beschädigt oder deformiert wurden.
• Falls der Mäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

Wartung und Lagerung

Achtung: Vor jeder Wartung, Reinigung und vor der Lagerung stellen Sie den Motor ab, ziehen Sie den Kerzenstecker ab, entspannen Sie beim Modell 546RT durch einen zündlosen Startvorgang das Touch-N-Mow® Startsystem und ziehen Sie den Sicherheits-schlüssel (Pos. 18) ab.

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind.
• Bewahren Sie niemals den Rasenmäher mit gefülltem Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.
• Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen. Auslaufenden Kraftstoff in geeigneten Behältern auffangen.
• Lassen Sie den Motor laufen, bis das im Vergaser verbliebene Restbenzin verbrannt ist.
• Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
• Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer, Batteriekasten, Getrieberaum (falls vorhanden) und Kraftstofftank frei von Gras, Blättern oder ausgetretenem Fett (Öl).
• Prüfen Sie regelmäßig die Grasfangeinrichtung und die Auswurfklappe auf Verschleiß oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
• Bei Tätigkeiten im Messerbereich sind immer Schutzhandschule zu tragen.
• Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker durchzuführen.
• Aus Gewährleistungs- und Sicherheitsgründen dürfen im Reparaturfall nur Original-SOLO-Ersatzteile verwendet werden.

Kontrolle auf Vollständigkeit

1 Stck. Rasenmäher 546 oder
1 Stck. Rasenmäher 546-R oder
1 Stck. Rasenmäher 546-RS oder
1 Stck. Rasenmäher 546-RT oder
1 Stck. Rasenmäher 546-HR
1 Stck. Grasfangsack komplett mit Rahmen und Tragegriff
1 Stck. Ladegerät (nur bei 546-RS)
1 Stck. Kunststofftüte mit folgendem Inhalt:
1 Stck. Gebrauchsanweisung
1 Stck. Gebrauchsanweisung Motor
1 Stck. Kerzenschlüssel
2 Stck. Zündschlüssel (nur bei Rasenmäher mit Elektro-Start)
2 Stck. Spannhebel
2 Stck. gebogene Scheibe ø 8,4 mm
2 Stck. Mutter M8

WICHTIGE HINWEISE

Hinweise für Rasenmäher 546-RS mit Elektrostart

1. Beachten Sie die Hinweise des Batterie-Herstellers; sie liegen jedem neuen Gerät bei.
   Hinweis: Zum Schutz gegen vorzeitiges Entladen ist der Steckkontakt am roten Kabel des Batterie-Anschlusses mit einem Schutzschlauch versehen. Vor dem Anschließen ist dieser durch Abziehen zu entfernen.
2. Laden Sie die Batterie vor Inbetriebnahme eines neuen Mähers 24 Stunden mit dem mitgelieferten Ladegerät, die Batterie könnte durch längere Lagerung entladen sein.
3. Laden Sie die Batterie niemals mit einem fremden Ladegerät (z.B. für Autos), die Batterie könnte beschädigt werden. Die Batterie befindet sich unter dem Deckel neben dem Auswurfkanal des Rasenmäher-Gehäuses. Achten Sie unbedingt darauf, daß das Ladegerät mit der Batterie, und nicht mit dem Kabelbaum des Motors verbunden wird, sonst wird das Ladegerät beschädigt.
4. Häufiges Starten und Stoppen kann zur Entladung der Batterie führen(Tiefentladung schadet der Batterie), laden Sie deshalb die Batterie unverzüglich mit dem mitgelieferten Ladegerät.
5. Lagern Sie niemals eine entladene Batterie, sie nimmt dadurch dauernden Schaden.
6. Trennen Sie die Batterie vom Kabelbaum des Gerätes, wenn Sie das Gerät für länger als 14 Tage nicht benutzen.
7. Bevor Sie das Gerät am Ende einer Saison einlagern, laden Sie die Batterie noch einmal 24 Stunden mit dem mitgelieferten Ladegerät. Batterie nicht mehr anschließen, kühl (auf keinen Fall über 23°C) und trocken lagern. Spätestens 6 Monate nach der letzten Ladung sollte die Batterie wieder aufgeladen werden.
8. Bevor Sie das Gerät im Frühjahr wieder in Betrieb nehmen, laden Sie die Batterie 24 Stunden mit dem mitgelieferten Ladegerät.
9. Die Batterie ist voll gekapselt, sie benötigt keine weitere Wartung.
10. Defekte Batterien sind entsorgungspflichtig! Sie können über die örtlichen Batterie-Annahmestellen oder den Fachhandel entsorgt werden. Hierzu sind jedoch die örtlichen kommunalen Vorschriften zu beachten.

Zusammenbau

Mit nur wenigen Handgriffen ist Ihr Rasenmäher betriebsbereit. Das Holm-Unterteil wird mit einer Klemmeinrichtung im Rasenmähergehäuse befestigt. Dazu müssen Sie den Sterngriff M8 am Holmunterteil lösen und das Klemmstück links und rechts bündig im Rasenmähergehäuse einsetzen. Danach Sterngriffe beidseitig festziehen (Fig. 1). Setzen Sie das Holmoberteil auf die Holmunterteile und befestigen es beidseitig mit den zwei Spannhebeln. Stecken Sie dazu die Spannhebel mit dem Gewindestift von außen durch die entsprechenden Bohrungen der beiden Holmteilen. Legen Sie von innen jeweils die gebogenen Scheiben ∅ 8,4 mm auf den Stift der Spanhebel und schrauben Sie die Muttern M8 nur locker auf. Drehen Sie den Spannhebel so, dass der Hebel beim Zuklappen parallel zu den Holmen nach unten zeigt. Korrigieren Sie gegebenenfalls beim Zuklappen des Spannhebels die Stellung der Mutter, so dass die beiden Holmteile nach dem kompletten Zuklappen der Spannhebel fest aufeinander sitzen. Sichern Sie die Bowdenzüge am Holm mit den Bowdenzugführungen.

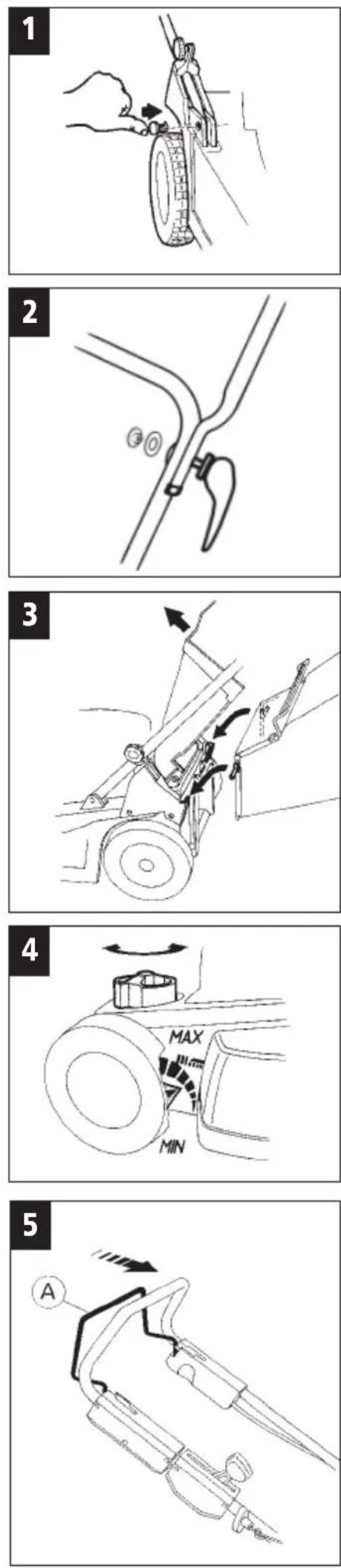

Beim Zusammenklappen des Holmes die beiden Spannhebel nach oben aufklappen und das Holm-Oberteil nach vorne kippen.

Bei Rasenmähern mit Fahrantrieb muss zum Holmklappen der Schaltbügel Pos. 2 zum Holm gedrückt werden (um die Zündkerze nicht zu beschädigen). Sichern Sie den Verlauf der Bowdenzüge und Kabel mit den Bowdenzug- bzw. Kabelführungen am Holm.

Grasfangeinrichtung

Achtung: An- und Abbau der Grasfangein richtung nur bei stillstehendem Motor! Zum Anbau der Grasfangvorrichtung

Auswurfschutzklappe (Pos. 7) mit einer Hand hochheben - mit der anderen Hand Grasfangvorrichtung (Pos. 8) am Tragegriff halten und von schräg oben am Mähergehäuse einhängen (Fig. 3).

Einstellen der Schnitthöhe

Ihr Mäher besitzt eine stufenlose Schnitthöhenverstellung von ca. 30 -75 mm. Die Höhenverstellung erfolgt für alle Räder über die Zentralverstellung Pos. 11. Drehen nach rechts verringert, drehen nach links vergrößert die Schnitthöhe. Diese läßt sich an der Markierung ablesen (Fig. 4).

Hinweis: Die Schnitthöhe ist so zu wählen, dass das Messer bei Bodenunebenheiten den Boden nicht berührt! Das Mähen auf niederster Schnitthöheneinstellung sollte nur auf ebenen Rasenflächen durchgeführt werden.

Startergriff in Seilführung

Lösen Sie die Motorbremse, indem Sie den Bremsbügel A (Fig. 5) zum Holm drücken bzw. beim Modell 546RT entriegeln Sie den Sperrhebel (Fig.7, Pos. 16) und drücken Sie den Schaltbügel A (Pos. 1) an den Führungsholm. Bringen Sie den Startergriff Pos. 5 in die am Holm-Oberteil vorgesehene Seilführung.

Hinweis: Beim Auf- und Zusammenklappen des Holms ist besonders auf knickfreien Verlauf der Bowdenzüge zu achten.

Achtung: Vergewissern Sie sich, dass die Bowdenzüge nicht eingeklemmt bzw. durch den Transport an keiner Stelle beschädigt sind.

Motor

Vor Inbetriebnahme des Motors beiliegende Motoren-Gebrauchsanweisung und die nachstehenden Anweisungen aufmerksam

durchlesen, nur die Einhaltung dieser Gebrauchsanweisungen sichert Ihnen eine lange Lebensdauer des Motors und hält Ihren Garantieanspruch aufrecht.

Starten

Während des Startvorgangs ist bei Fahrantriebs-Mähern der Antrieb auszuschalten. Beim Starten müssen Sie immer seitlich des Mähers bzw. hinter dem Mäher stehen. Der durch den Führungsholm gegebene

Sicherheitsabstand ist stets einzuhalten.

Vorsicht: Sobald der Motor läuft, arbeitet auch das Mähwerk! Niemals mit den Händen unter das Gehäuse fassen oder einen Fuß unter das Gehäuse schieben!

Startvorgang bei den Modellen 546/546R/546HR/546RS: Hinweis:

Beim Starten muss zum Lösen der Motorbremse der Bremsbügel A zum Führungsholm gedrückt werden (Fig. 5).

Bei Warmstart

Regulierhebel auf max bringen (Fig. 6).

- Starterseil bis zu einem fühlbaren Widerstand herausziehen - dann zügig und entschlossen durchstarten.

Hinweis: Wird der Bremsbügel beim Starten nicht zum Führungsholm gedrückt, ist die Elektronik-Zündung kurzgeschlossen und die Motorbremse wirksam. Der Motor kann in dieser Situation mit Handstart und E-Start nicht gestartet werden (Fig. 5).

Bei Elektrostart (546 RS)

Stecken Sie den Zündschlüssel in das Zündschloß Pos. 4 am Regulierhebel und drehen Sie 1/4 Umdrehung im Uhrzeigersinn. Nachdem der Motor angelaufen ist, stellen Sie den Regulierhebel Pos. 3 auf Stellung max. (Fig. 6).

Startvorgang beim Modell 546RT:

• Stellen Sie den Sicherheitsschlüssel (Fig.8, Pos. 18) in Start-Stellung („Run Position“).
• Vor jedem Kaltstart ist der Primer (Pos. 17) 3x zu drücken um Kraftstoff in den Vergaser zu pumpen.

• Bei Erstinbetriebnahme und wenn das Touch-N-Mow® Startsystem entspannt ist können Sie über den Reversierstarter das Touch-N-Mow® Start-system vorspannen. Ziehen Sie dazu bei nicht gehaltenen Schaltbügel A (Pos. 1) mehrmals (8-12 mal) am Starterseil.

• Nicht an der Seilführung verkannten,

• das Starterseil nicht bis zum Anschlag herausziehen
• und es nicht zurückschnellen lassen sonderngleichmäßig zurückführen.

- Bei vorgespanntem Touch-N-Mow® Startsystem den Sperrhebel (Fig.7, Pos. 16) entriegeln und den Schaltbügel A (Pos. 1) an den Führungsholm drücken. Die Spannfeder des Touch-N-Mow® Startsystems wirft den Motor an.

Hinweis: Sie können bei Erstinbetriebnahme und wenn das Touch-N-Mow® Startsystem entspannt ist den Motor auch direkt über den Reversierstarter starten. Gehen Sie dazu folgendermaßen vor:

• Entriegeln Sie den Sperrhebel (Fig.7, Pos. 16), drücken Sie den Schaltbügel A (Pos. 1) an den Führungsholm und halten ihn am Führungsholm fest.
• Das Starterseil mit der anderen Hand bis zu einem fühlbaren Widerstand langsam herausziehen.
• Dann zügig und entschlossen durchstarten.
• Nicht an der Seilführung verkannten,
• das Starterseil nicht bis zum Anschlag herausziehen
• und es nicht zurückschnellen lassen sonderngleichmäßig zurückführen.

Fahrantrieb

Bei Rasenmähern mit Fahrantrieb liegt der Schaltbügel (B) vor dem Führungsholm. Der Fahrantrieb darf erst zugeschaltet werden, wenn der Motor läuft. Zum Einschalten des Fahrantriebes muß der Schaltbügel (B) zum Griffholm gezogen werden. Zum Stoppen des Fahrantriebs Schaltbügel loslassen. Im losgelassenen Zustand erfolgt kein Antrieb und der Rasenmäher kann beliebig vor- oder zurückgeschoben werden (Fig. 7).

Hinweis: Der Schaltpunkt ist abhängig von der Einstell-Länge des Bowdenzuges. Er sollte im Idealfall 2 - 3 cm vor dem Holm liegen.

Eine Verstellmöglichkeit befindet sich am getriebeseitigen Anschluß.

AbstellenMod. 546/546R/546HR/546RS

Regulierhebel Pos. 3 auf min. bringen, Bremsbügel A loslassen und Motorstillstand abwarten.

Hinweis: Beim Loslassen des Bremsbügels Pos. 1 wird die Elektronik-Zündung des Motors kurzgeschlossen und die Motor-Drehzahl und somit das Messer in wenigen Sekunden abgebremst.

AbstellenMod. 546RT

Zum Abstellen des Motors den Schaltbügel A (Pos. 1) loslassen und Motorstillstand abwarten. Der auslaufende Motor spannt das Touch-N-Mow® Startsystem automatisch für den nächsten Start vor. Wenn Sie den Rasenmäher kurzeitig verlassen (z. Bsp. um den Grasfangsack zu entleeren) oder den Rasenmäher abstellen unbedingt den Sicherheitsschlüssel (Fig. 9 Pos.18) in Stopp-Stellung („Look&Remove“) drehen und abziehen. Bei Wartungs- und Reinigungsarbeiten (besonders beim Entfernen von Schnittgut aus dem Messerbereich), beim Transport des Rasenmähers in Fahrzeugen und bei längerer Stilllegung des Rasenmähers, das Touch-N-Mow® Startsystem durch einen zündlosen Startvorgang vor dem Abziehen des Sicherheitsschlüssel entspannen.

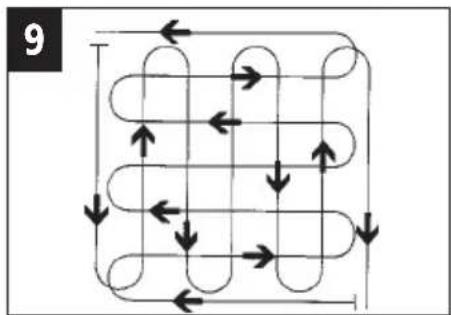

Hinweise für die Mährarbeit

Beachten Sie auch hierbei in jedem Falle die Sicherheitsbestimmungen am Anfang dieser Gebrauchsanweisung!

Mähen mit der Grasfangeinrichtung

Kurzes und trockenes Gras wird gut in die Grasfangeinrichtung Pos.6 transportiert. Dies wird durch den gebläseunterstützten Grasauswurf (Turbo-Effekt) ermöglicht.

Beachten Sie:

• Je kürzer die geschnittenen Grashalme, desto besser werden sie in die Grasfangeinrichtung transportiert;
• zu langes oder nasses Gras kann unter Umständen verstopfen.

Schnittqualität

Grashöhe, Dichte und Feuchtigkeitsgrad bestimmen die Schnittqualität. Trockenes und nicht zu langes Gras ist ideal für einen sauberen Schnitt. Auch nasses Gras kann gemäht und aufgesammelt werden, beeinträchtigt jedoch die Schnittqualität und den Aufsammeleffekt. Für einen glatten und einwandfreien Schnitt ist ein scharfes Messer Voraussetzung. Ein stumpfes Messer (Grashalme fransen beim Schneiden aus, der Rasen wird gelb) muß nachgeschärft werden (siehe Kapitel "Messer"). Mähen im Schrittempo, in möglichst geraden Bahnen, die sich immer um einige Zentimeter überdecken, ergibt ein sauberes Schnittbild.

Bei langem Gras zuerst in der einen Richtung mit hoher Schnitteinstellung mähen, dann quer dazu mit tieferer bzw. normaler Schnitthöheneinstellung (Fig. 9).

Rasenpflege

Mähen Sie möglichst nur bei trockenem Rasen bzw. Untergrund. Bei nassem Boden drücken sich die Räder ein und hinterlassen Spuren. Je öfter der Rasen geschnitten wird (möglichst wöchentlich) umso besser und gleichmäßiger sieht er aus, denn bei häufigem Schnitt geht der Wuchs in den Halm und macht ihn widerstandsfähiger. Kurzes Schnittgut bis ca. 1 cm Länge kann liegenbleiben, längeres Schnittgut mit der Grasfangeinrichtung aufsammeln. Im Frühjahr sollten der erste Schnitt und die Säuberung des Rasens ca. 2 - 3 Wochen vor Beginn des normalen Wuchses vorgenommen werden. Um ein frühes Grünen zu erreichen, nur ca. 1,5 cm des ruhenden Grases abschneiden. Rasen vor dem Schnitt auf Fremdkörper (Steine, Scherben, Metallgegenstände usw.) absuchen. Die weitere Säuberung (Laubreste usw.) kann über die Grasfangeinrichtung erfolgen.

Dünnen oder frisch eingesäten Rasen nicht zu kurz schneiden (3 - 4 cm Halmhöhe stehen lassen). Diesen Schnitt 4 - 5 Wochen beibehalten, damit der Rasen in die Breite wächst und an Dichte zunimmt. Um eine Austrocknung und Ausdörrung des Rasens zu verhindern, in der trockenen und heißen Jahreszeit nicht zu kurz schneiden.

Hinweis: SOLO-Rasenmäher mit Heckauswurf eignen sich besonders gut zum Aufsammeln von Herbstlaub. Dieser Einsatz ist jedoch nur auf Rasenflächen zulässig. Laubsammeln auf befestigtem Grund (z.B. Straßen u. Wege) ist wegen dem damit verbundenen Sicherheits-risiko verboten!

Hinweis: Zum Laubsammeln ist die Schnitthöhe auf mittlere bis höchste Einstellung zu bringen Pos. 11 (Fig. 4).

Wartung und Pflege

Ziehen Sie zu Ihrer eigenen Sicherheit vor allen Wartungs- und Reinigungsarbeiten den Zündkerzenstecker von der Zündkerze Pos. 12 ab, entspannen Sie beim Modell 546RT

durch einen zündlosen Startvorgang das Touch-N-Mow® Startsystem und ziehen Sie den Sicherheits-schlüssel (Pos. 18) ab. Arbeiten, die über den Rahmen der beschriebenen Wartungs- und Pflegearbeiten hinausgehen, überlassen Sie bitte einer autorisierten Kundendienst-Werkstatt.

Mäher reinigen

Nach jedem Gebrauch sollten Sie Ihren Rasenmäher gründlich reinigen; speziell die Unterseite, das Messer und die Messer-Kreislaufbahn. Nach Lösen der Sterngriffe kann der Mäher dazu auf den Hinterrädern aufgestellt und über die Holm-Unterteile abgestützt werden (Fig. 10). Dabei muss vorher der Zündkerzenstecker abgezogen und der Kraftstofftank entweder leergefahren oder entleert werden. Evtl. aus dem Vergaser auslaufendes Benzin kann mit einem Lappen aufgefangen werden. Gleich nach dem Mähen lassen sich Schmutz und Grasreste am leichtesten entfernen. Festsitzende Grasreste und Schmutz an der Unterseite des Mähergehäuses stören den Grasauswurf und beeinträchtigen die Schnittqualität. Festsitzender Schmutz am Messer und Lüfterrad führt zu Unwucht und damit zu Vibration. Kontrollieren Sie auch, ob der den Auswurf unterstützende Luftstrom vom Sauggebläse (Turbo-Effekt) nicht durch Grasreste behindert wird. Der Auswurfkanal kann mit einem kleinen Stock oder mit einem Schraubenzieher gereinigt werden.

Spritzen Sie den Mäher nicht mit einem Wasserstrahl oder Hochdruckreiniger ab. Der Motor soll trocken bleiben. Die äußeren Gehäuseteile sind mit einem Lappen ganz einfach sauberzuhalten. Aggressive Reinigungsmittel wie z.B. Kaltreiniger oder "Verdünnung" dürfen nicht verwendet werden.

Radachsen und Radnaben

sollten von Zeit zu Zeit (mindestens 1 x jährlich) leicht eingefettet werden. Dazu Radkappe abnehmen, Schraube lösen und Rad abziehen. Achten Sie beim Zerlegen auf die Reihenfolge der Einbauteile (Fig.11).

Wartung des Hinterrad-Fahrantriebes:

Die Antriebsräder nach Entfernen der Radkappen und Lösen der Befestigungsschraube abnehmen.

- Grasreste und Schmutz aus dem gesamten Innen

bereich des Radantriebs entfernen.

Hinweis: Freilaufritzel nicht von der Getriebewelle abnehmen, jedoch prüfen, ob sie sich leicht entgegen der Fahrtrichtung drehen lassen.

- Das Ritzelpaar (Freilaufritzel und Kunststoffritzel) mit einem wasserabweisenden Kunststoff-verträglichen Fett z.B.

STABYL-L-TS - SOLO-Best.-Nr. 00 83 175 - leicht einfetten. Der im Antriebsrad vorhandene Zwischenraum zwischen den beiden Konus-Kugellagern ist ebenfalls mit diesem oder vergleichbarem Fett zu füllen.

• Die Radachsen sind ebenfalls einzufetten.
• Beim Aufstecken des Antriebsrades ist zu beachten, daß die Ritzel ineinander greifen; evtl. das Rad auf der Achse leicht verdrehen.

Höhenverstellung

- Vor dem Einwintern (jedoch mindestens 1 x jährlich) ist die Verstellspindel der Höhenverstellung zu reinigen und einzufetten.

Dazu Höhenverstellung auf höchste Pos. (max) bringen - freiliegenden Teil der Spindel reinigen und fetten - anschließend Höhenverstellung auf niederste

Pos. (min) bringen - restlichen Teil der Spindel reinigen und einfetten.

Hierzu wird ebenfalls das Spezial-Fett - SOLO-Best.-Nr. 00 83 175 empfohlen.

Ölen der Bowdenzüge

Die Bowdenzüge alle 10 Betriebsstunden, mindestens einmal monatlich mit dünnflüssigem Mineralöl schmieren.

Hinweis: Für die einwandfreie Funktion des Radantriebs ist es unbedingt erforderlich, dass der Bowdenzug leichtgängig ist.

Spannen des Keilriemens

Deckel für Batterie-Getrieberaum Pos. 15 nach Lösen der beiden Schrauben abnehmen. Befestigungsschraube (C) des Spannhebels lösen. Keilriemen durch Verschieben des Spannhebels (in Pfeilrichtung) spannen (Fig. 12).

Hinweis: Keilriemenspannung alle 20 Betriebsstunden bzw. mindestens einmal pro Mähsaison prüfen.

Der Keilriemen ist richtig gespannt, wenn er sich in der Mitte um etwa seine eigene Stärke durchdrücken läßt.

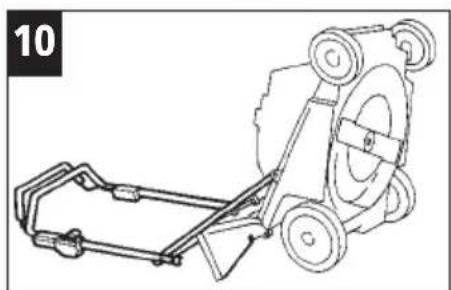

Wechseln des Keilriemens

• Rasenmäher, auf Führungsholm und Auswurfklappe abgestützt, aufstellen (Fig. 10).
  Vorher den Zündkerzenstecker abziehen und den Kraftstofftank entleeren!
• Messer und Lüfterrad abnehmen, alten Keilriemen entfernen.
• Neuen Riemen von unten auf die motorseitige Keilriemenscheibe A auflegen und nach hinten in das Mähergehäuse einlegen.
• Rasenmäher wieder auf die Räder stellen.

• Schraube C lösen und Spannhebel D verschieben.

• Keilriemen auf getriebeseitige Keilriemenscheibe B auflegen (Fig. 12).

• Keilriemen wie vorstehend beschrieben spannen.
• Deckel festschrauben.
• Lüfterrad und Messer montieren, dabei Reihenfolge der Einbauteile und Anzugsmoment des Messers beachten (Fig. 13).

Messer

Zur Montage des Messers sind spezielle Werkzeuge, wie z.B. ein Drehmomentschlüssel, erforderlich. Lassen Sie Ihr Messer deshalb aus

Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, auswuchten und montieren. Die nachfolgenden Hinweise sind deshalb nur für Fachwerkstätten bestimmt.

Hinweis: Um optimale Mähergebnisse zu erzielen wird empfohlen, das Messer mindestens einmal jährlich nachzuschleifen/auswuchten oder zu ersetzen.

Wechseln des Messers

Beim Wechseln des Schneidwerkzeugs (Messer) sind zum Schutz der Hände geeignete Handschuhe zu tragen. Vorher ist der Zündkerzenstecker abzuziehen, beim

Modell 546RT das Touch-N-Mow® Startsystem durch einen zündlosen Startvorgang zu entspannen und der Sicherheitsschlüssel (Pos. 18) abzuziehen.

Beim Wechseln des Schneidwerkzeugs dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muß mit der in der Ersatzteilliste angegebenen Bestell-Nummer übereinstimmen.

Niemals ein fremdes Messer einbauen!

Verwenden Sie zur Hilfe einen geeignetenHaltestift als Blockiereinrichtung für das Messer. Dieser ist von unten in die vorgesehene Sacklochbohrung im Gehäuse zu stecken. Die Messer-Befestigungsschraube hat normales Rechtsgewinde. Zum Lösen dieser Schraube verwenden Sie am besten einen Steckschlüssel 21 mm (Kerzenschlüssel) oder einen Innen-Sechskantschlüssel 8 mm, 5/16".

Achten Sie beim Wiederzusammenbau der Rutsch-kupplung genau auf die Reihenfolge, in der diese Teile vorher montiert waren (Fig. 14). Die Messerschraube ist mit dem vorgegebenen Anzugsmoment von 45 Nm (4,5 mkp) zu befestigen.

Beschädigte Messer

Wenn das Messer trotz aller Vorsicht auf Fremdkörper/Hindernisse gestoßen ist, zuerst den Motor abstellen und Kerzenstecker abziehen. Wenn das Messer stillsteht, wird der Mäher hochgekantet und das Messer nach möglichen Schäden überprüft (Fig. 11).

Deformierte bzw. verbogene Messer dürfen nicht wieder ausgerichtet werden. Beschädigte Teile sind sofort auszutauschen. Nach dem Auffahren auf ein Hindernis muß der Mäher in einer autorisierten

Fachwerkstatt überprüft werden. Bereits vor Gebrauch sicherstellen, daß Messer und Messerbefestigung nicht beschädigt sind. Falls erforderlich, solche Teile auswechseln oder überprüfen lassen. Niemals mit einem unwuchtigen Messer arbeiten - dies verursacht Vibrationen und hat weitere Beschädigungen zur Folge.

Messer schärfen

Hinweis: Die Messerschneiden können mit einer Metallfeile nachgeschärft werden. Noch besser ist ein Nachschärfen/Nachschleifen in der Kundendienst-Werkstatt. Dort wird auch besonders darauf geachtet, dass von jeder Messerseite gleichviel abgeschliffen wird, damit keine Unwucht entsteht. Das Nachschleifen der Schneidekante darf nur bis zu der eingeprägten Markierung erfolgen (Fig.13).

Ölstandskontrolle

Achtung: Das Motoröl beeinflußt die Leistung und Lebensdauer Ihres Gerätes! Niemals den Motor ohne oder mit zu wenig

Öl laufen lassen; dies verursacht schwere Schäden am Motor. Den optimalen Viskositätsgrad finden Sie je nach Lufttemperatur und Höhenlage des Einsatzes aus der typenbezogenen Motoren-Gebrauchsanweisung.

Kontrolle des Ölstands:

1. Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.
2. Öltankverschluss Pos. 14 durch Linksdrehung abschrauben und Meßstab abwischen.
3. Meßstab wieder bis zum Anschlag in den Einfüll stutzen stecken, nicht zuschrauben.
4. Meßstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölspiegel muss sich zwischen der Maximum- und Minimum-Marke befinden (Fig. 15).

Ölwechsel (BRIGGS & STRATTON 4-Takt-Motor)

Das Motorenöl kann sowohl über die Ölablaßschraube als auch über die Öl-Einfüllöffnung abgelassen werden. Zum Erreichen der Ölablaßschraube sind Messer und Lüfterrad abzunehmen (Fig. 13). Beachten Sie besonders die Wartungsvorschriften in der separaten Motor-Bedienungsanleitung.

Der Ölwechsel beim HONDA OHC-Motor sollte durch Absaugen von einer autori sierten Fach-Werkstatt vorgenommen werden.

Bei Ablass über die Öl-Einfüllöffnung Pos. 14 den betriebswarmen Mäher mit leerem Kraftstofftank bei geschlossenem Öl-Einfülldeckel langsam über die Seite der Einfüllöffnung kippen. Zum Sammeln des Öls einigeMinuten warten, Öl-Einfülldeckel abschrauben und ausfließendes Altöl in einem Gefäß auffangen. Das Altöl ist gemäß den gesetzlichen Bestimmungen zu entsorgen.

Schaltgetriebe

Das Getriebe ist mit einer Dauerölfüllung versehen und arbeiten vollkommen wartungsfrei. Störungen, die mit der Einstellung der Bowdenzüge nicht behoben werden können, dürfen nur von autorisierten Fachwerkstätten behoben werden.

Achtung: Waschen Sie sich nach dem Ölwechsel die Hände mit etwas Scheuermittel, Seife und Wasser.

Hinweis: Gebrauchtes Motor- oder Getriebeöl niemals einfach wegschütten (Umweltschutz!), sondern in besonders gekennzeichnetem und für Öl zugelassenenem Behälter sammeln und gelegentlich in einer Fachwerkstatt zum Recycling abliefern.

Wartung des Luftfilters

Hinweis: Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerläßlich!

Achtung: Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brand- oder Explosionsgefahr!

Beachten Sie besonders die Hinweise in der typenbezogenen Motoren-Gebrauchsanweisung.

Wichtiger Hinweis

Rasenmäher dürfen nur an Werktagen in der Zeit von 7.00-19.00 Uhr betrieben werden.

Lärmarme Rasenmäher, die mit Geräuschwerten unter 88 dB(A) ausgezeichnet sind (siehe LWA-Schild), dürfen an Werktagen auch von 19.00 - 22.00 Uhr eingesetzt werden. Beachten Sie dabei die gesetzlich vorgeschriebenen Bestimmungen, die örtlich verschieden sein können.

Lärm ist schädlich. Zur Vermeidung von Gehörschäden bei Dauerbetrieb sind geeignete persönliche Schallschutzmittel zu tragen.

Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Handhabung oder Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original-SOLO-Teile oder von uns freigegebene Teile verwendet werden und die Reparatur nicht vom Kundenservice oder dem autorisierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.

Störung	Mögliche Ursache	Behebung
Unruhiger Lauf, starkes Vibrieren des Gerätes	- Schrauben am Motor, seiner Befestigung, oder am Mähergehäuse lose- Messerbefestigung lose- Messer unwuchtig oder schadhaft- Rutschkupplung eingelaufen	- Schrauben nachziehen- Messerbefestigung prüfen- Messer auswuchten oder ersetzen- evtl. Reibscheiben auswechseln (paarweise)
Motor springt nicht an.	- Ist der Bremsbügel A (Schaltbügel A) zum Holm gedrückt?- Ist der Regulierhebel (nur Mod. 546/546R/546HR/546RS) in der richtigen Stellung?- Ist der Bowdenzug/die Motorbremse richtig eingestellt?- Zündkerze oder Kerzenstecker defekt- Kraftstofftank leer	- Bremsbügel drücken- richtige Einstellung wählen- richtige Einstellung prüfen- Zündkerze reinigen bzw. erneuern- Kraftstoff einfüllen
Motor läuft unregelmäßig	- Luftfilter verschmutzt- Gasbowdenzug geknickt- Zündkerze verrußt	- Luftfilter reinigen oder ersetzen- Gasbowdenzug einstellen o. ersetzen- Zündkerze reinigen
Starterseil schlägt zurück	- Messerbefestigung oder Rutschkupplung lose	- Messerbefestigung prüfen
Rasen wird gelb, Schnitt unsauber	- Messer ist stumpf- Schnitthöhe zu niedrig- Motordrehzahl zu gering	- Messer schärfen- Schnitthöhe richtig einstellen- Regulierhebel auf max. stellen
Mäher sammelt schlecht	- Motordrehzahl zu gering- zu niedrige Schnitthöhe bei zu hohem Gras- Messer verbraucht bzw. abgenutzt- Gewebe vom Fangsack verstopft	- Regulierhebel auf max. stellen- Schnitthöhe richtig einstellen- Messer austauschen- Fangsack reinigen bzw. austauschen
Radantrieb läuft nicht	- Schaltbügel nicht gezogen- Bowdenzug geknickt oder verstellt- Keilriemenspannung lose	- Schaltbügel zum Holm ziehen- Bowdenzug einstellen- Keilriemen nachspannen
Fahrantriebsmäher läßt sich nicht rückwärts ziehen	- Schaltbügel nicht losgelassen- Bowdenzug geknickt oder verstellt- Antriebsräder innen verschmutzt o. nicht gefettet	- Schaltbügel loslassen- Bowdenzug einstellen- Räder reinigen, einfetten

Wartung und Reparaturen:

Die Wartung und die Instandsetzung von modernen Geräten sowie deren sicherheits-relevanten Baugruppen erfordern eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt.

Der Hersteller empfiehlt daher, alle nicht in dieser Gebrauchsanweisung beschriebenen Arbeiten von einer Fachwerkstatt ausführen zu lassen. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils Kosten günstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.

Ersatzteile:

Der zuverlässige Betrieb und die Sicherheit Ihres Gerätes hängt auch von der Qualität der verwendeten Ersatzteile ab. Nur Original Ersatzteile verwenden. Nur die Originalteile stammen aus der Produktion des Gerätes und garantieren daher höchstmögliche Qualität in Material, Maßhaltigkeit, Funktion und Sicherheit. Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original Teilen eine Garantieleistung nicht möglich ist.

Garantie:

Der Hersteller garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des Produktes für die Garantie verantwortlich.

Wir bitten um Ihr Verständnis, dass für folgende Schadensursachen keine Garantie übernommen werden kann:

- Nichtbeachtung der Gebrauchsanweisung. • Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten. • Schäden auf Grund unsachgemäßer Vergasereinstellung. • Verschleiß durch normale Abnutzung. • Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. • Verwendung nicht zugelassener Arbeitswerkzeuge. • Gewaltanwendung, unsachgemäße Behandlung, Missbrauch oder Unglücksfall. • Überhitzungsschaden auf Grund von Verschmutzungen am Ventilatorgehäuse. • Eingriffe nicht sachkundiger Personen oder unsachgemäße Instandsetzungsversuche. • Verwendung ungeeigneter Ersatzteile bzw. nicht Originalteile, soweit diese den Schaden verursachten. • Verwendung ungeeigneter oder überlagerter Betriebsstoffe. • Schäden, die auf Einsatzbedingungen aus dem Vermietgeschäft zurückzuführen sind. Reinigungs-, Pflege- und Einstellarbeiten werden nicht als Garantieleistung anerkannt. Jegliche Garantiearbeiten sind von dem vom Hersteller autorisierten Fachhändler auszuführen.

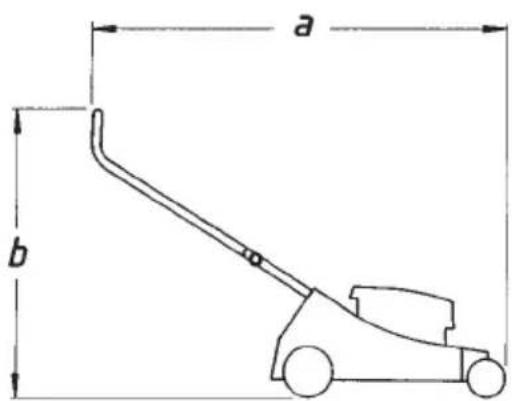

Technische Daten

MÄHER

Typ 546RT

Typ 546/546-R / RS

Typ 546-HR

Schnittbreite: 45 cm

Radverstellung: Zentralverstellung stufenlos von 30 - 75 mm

Rauminhalt Grasfangsack: 50 Liter

Mähmesser: Propeller-Messer einteilig, Befestigung über Rutschkupplung

Gewicht komplett mit

Grasfangeinrichtung: 35 kg 28 kg / 31 kg / 34 kg 34 kg

MOTOR

Bauart:	Einzylinder-Viertaktmotor 190 ccm
Leistung: 4,0 kW (5,5 PS - SAE)	3,8 kW (5,0 PS-SAE bei 3600

Arbeitsdrehzahl: ca. 2700 1/min

Kraftstoff: Normalbenzin bleifrei

Motorenöl: SAE 30 ca. 0,6 l

Zündkerze z.B. CHAMPION RJ 19

Elektrodenabstand: 0,5 - 0,6 mm(o,02")

Getriebe: 50 ml (nur SOLO Spezial-Getriebeöl verwenden)

Einzylinder-Viertaktmotor 190 ccm 'min) 3,3 kW

ca. 2700 1/min

Normalbenzin bleifrei

SAE 30 ca. 0,6 l

z.B. CHAMPION RJ 19 LM

0,5 - 0,6 mm

HONDA-OHC-Motor 135 ccm

(4,5 PS - SAE bei 3600 1/min)

ca. 2900 1/min

Normalbenzin bleifrei

SAE 30 ca. 0,55 l

BPRGES (NGK)

0,7 - 0,8 mm

Arbeitsplatzbezogener Emissionswert L_pA (dBA) (DIN 45635) 80

Schall-Leistungspegel L_WA (dBA) (DIN 45635) gemessen/ garantiert 94/ 96

Gewichteter Effektivwert der Beschleunigung a_vhw (m / s²) (DIN 45675) < 2,5

Zubehör

Mulch-Set Gehäuseeinsatz und Spezialmesser Bestell-Nr. 59 00 830

Deflektor zum Umbau als Seitenauswurfmäher Bestell-Nr. 59 00 800

Abmessungen:

SOLO Kleinmotoren GmbH

ω ∠ψ

Wolfgang Emmerich

Executive Director

Im Interesse der ständigen Weiterentwicklung unserer Geräte müssen wir uns Änderungen des Lieferumfangs in Form, Technik und Ausstattung vorbehalten. Wir bitten auch um Verständnis, daß aus Angaben und Abbildungen dieser Anweisung keine Ansprüche abgeleitet werden können.

SOLO Kleinmotoren GmbH Telefon [phone]

P.O. Box 60 01 52 Fax [phone]

D - 71050 Sindelfingen Fax Export 07031/301-149

http://www.solo-germany.com

e-mail: [e-mail]
