Produkttyp	Rasenmäher
Marke	Solo
Modell	585-H
Motortyp	4-Takt Benzin
Schnittbreite	46 cm (18 Zoll)
Schnitthöhenverstellung	Zentralhebel, 6 Positionen (25-75 mm)
Grasfangkorb	55 L Heckfangkorb
Antriebsart	Selbstfahrend, Hinterradantrieb
Hubraum	125 ccm
Tankinhalt	0,9 L
Gewicht	28 kg
Abmessungen (L x B x H)	80 x 56 x 45 cm
Mulchfunktion	Ja, mit beiliegendem Mulchstecker
Griffart	Klappbar, ergonomisch
Sicherheitsmerkmale	Bedienerpräsenzkontrolle, Messerbremse
Wartung	Regelmäßiger Ölwechsel, Luftfilterreinigung, Messerschärfen
Ersatzteilverfügbarkeit	Messer, Filter, Zündkerzen, Antriebsriemen
Geräuschpegel	96 dB(A)
Garantie	2 Jahre

Häufig gestellte Fragen - 585-H SOLO

Welchen Motortyp verwendet der Solo 585-H?

Der Solo 585-H ist mit einem 4-Takt Benzinmotor mit 125 ccm Hubraum ausgestattet.

Wie breit ist der Schnitt dieses Mähers?

Die Schnittbreite beträgt 46 cm (18 Zoll), ideal für mittelgroße Rasenflächen.

Hat der Solo 585-H eine Mulchfunktion?

Ja, er wird mit einem Mulchstecker geliefert, mit dem Sie das Gras fein häckseln und als Dünger auf den Rasen zurückführen können.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Zentralhebel, um eine von 6 Höhenpositionen von 25 mm bis 75 mm auszuwählen.

Welche Antriebsart hat er?

Er verfügt über einen selbstfahrenden Hinterradantrieb für einfache Manövrierbarkeit an Steigungen und unebenem Gelände.

Wie oft sollte ich das Motoröl wechseln?

Wechseln Sie das Öl nach den ersten 5 Betriebsstunden, dann alle 25 Stunden oder mindestens einmal pro Saison.

Welche Sicherheitsmerkmale sind enthalten?

Der Mäher verfügt über eine Bedienerpräsenzkontrolle, die den Motor stoppt, wenn der Griff losgelassen wird, und eine Messerbremse, die das Messer innerhalb von 3 Sekunden stoppt.

Welchen Kraftstoff benötigt er?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von 87 oder höher. Verwenden Sie keine Ethanolmischungen über 10 %.

Wie reinige ich den Grasfangkorb?

Leeren Sie den Korb nach jedem Gebrauch und spülen Sie ihn mit Wasser aus. Lassen Sie ihn vor der Lagerung vollständig trocknen, um Schimmelbildung zu vermeiden.

Wo finde ich Ersatzteile?

Ersatzteile wie Messer, Filter, Zündkerzen und Antriebsriemen sind bei autorisierten Solo-Händlern oder Online-Händlern erhältlich. Beachten Sie die Teilenummern im Handbuch.

BEDIENUNGSANLEITUNG 585-H SOLO

Gebrauchsanweisung Rasenmäher Operating Manual Lawn Mower

Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Gebrauchsanweisung gründlich durch und beachten Sie unbedingt die Sicherheitsvorschriften!

1 Bremsbügel Motorbremse
2 Führungsholm
3 Gas-Regulierhebel
4 Seilführungsöse
5 Startergriff
6 Grasfangeinrichtung
7 Auswurfschutzklappe
8 Holmlagerbolzen
9 Kraftstofftank
10 Luftfilter
11 Anzeige für Schnitthöheneinstellung
12 Zündkerze
13 Auspuff
14 Öl-Einfüllstutzen
15 Holmverschraubung
16 Zentral-Höhenverstellung

Typ 585-HM

1 Bremsbügel Motorbremse
2 Führungsholm
3 Gas-Regulierhebel
4 Seilführungsöse
5 Startergriff
6 Grasfangeinrichtung
7 Auswurfschutzklappe
8 Holm-Lagerbolzen
9 Kraftstofftank
10 Luftfilter
11 Anzeige für Schnitthöheneinstellung
12 Zündkerze
13 Auspuff
14 Öl-Einfüllstutzen
15 Holmverschraubung
16 Zentral-Höhenverstellung
17 Mulch-Einsatz

Verschiedene Bauteile unterliegen gebrauchsbedingtem Verschleiß bzw. einer normalen Abnutzung und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Nachstehende Verschleißteile unterliegen nicht der Hersteller-Garantie:

Rasenmäher-Messer, Messerbefestigung, Reibscheiben, deformierte/verbogene Kurbelwellen;

Verschleissteile wie Zündkerze, Luftfilter;

Betriebsmittel wie Motoröl/und oder Getriebeöl.

Bedeutung der Symbole

Warnung!

Gebrauchsan- weisung vor Inbetriebnahme lesen!

Bei Wartung und Reparatur Schutzhand- schuhe tragen

Gehörschutz tragen

Vorsicht Kraftstoff

Nicht rauchen

Kein offenes Feuer

Start

Dritte aus dem Gefahrenbereich fernhalten!

Vor Arbeiten am Schneid- werkzeug Zündkerzen- stecker ziehen!

Vor Arbeiten am Schneid- werkzeug Stecker ziehen!

Anschlußkabel von den Schneid- werkzeugen fernhalten!

Motor abstellen

Motor und Radantrieb abstellen

Mähzeiten beachten

(€) Konformitätserklärung

entsprechend den EG-Richtlinien 98/37/EG, 2000/14/EG und 89/336/EWG (geändert durch 92/31/EWG).

Die SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41, D-71069 Sindelfingen erklärt in alleiniger Verantwortung, dass dieses Produkt, auf das sich diese Erklärung bezieht, den Bestimmungen der Maschinenrichtlinie entspricht.

Gemessener Schallleistungspegel: 94 dB(A)

Garantierter Schallleistungspegel: 96 dB(A)

Sindelfingen, den 1. Januar 2002

SOLO Kleinmotoren GmbH

Wolfgang Emmerich

Geschäftsführer

Wir beglückwünschen Sie zu Ihrem neuen SOLO Rasenmäher und hoffen, dass Sie mit dieser modernen Maschine zufrieden sein werden. Mit Ihrem Rasenmäher 582/585 verfügen Sie über ein außerordentlich leistungsfähiges Gerät, das die besten Voraussetzungen für einen gepflegten Rasen erfüllt. Der SOLO-Rasenmäher 582/585 ist nur zum Rasenmähen für die private Benutzung im Haus- und Hobbygarten bestimmt. Für öffentliche Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft ist die Anwendung nicht gestattet. Vorliegender Gebrauchsanweisung ist eine typenbezogene Motoren-Gebrauchsanweisung beigefügt; sie ist unverzichtbarer Bestandteil dieser Gebrauchsanweisung.

Bitte lesen Sie vor Arbeitsbeginn diese Gebrauchsanweisungen aufmerksam durch und machen Sie sich mit allen Bedienungselementen sowie dem richtigen Gebrauch des SOLO-Rasenmähers vertraut, bevor Sie diesen erstmals in Betrieb nehmen. Beachten Sie alle Hinweise, Erläuterungen und Vorschriften. Die Einhaltung der Gebrauchsanweisung ist die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes. Benutzen Sie den Rasenmäher 582/585 nicht, während Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Der Benutzer ist für Schäden gegenüber Dritten verantwortlich, wenn diese persönlich oder in ihrem Eigentum verletzt werden.

Allgemeine Sicherheitshinweise

Wegen körperlicher Gefährdung der Bedienungsperson darf der SOLO-Rasenmäher nicht eingesetzt werden

• zum Trimmen von Büschen, Hecken und Sträuchern,
• zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dacheinpflanzungen oder in Balkonkästen,
• zum Reinigen und Absaugen von Gehwegen und
• als Häcksler zum Zerkleinern von Baum- und Hecken-Abschnitten.
• Ferner darf der SOLO-Rasenmäher nicht verwendet werden zum Einebnen von Bodenerhebungen wie z.B. Maulwurfshügel.
• Aus Sicherheitsgründen darf der SOLO-Rasenmäher nicht verwendet werden als Antriebsaggregat für andere Arbeitswerkzeuge,
• als Anhänger,
• als Zugmaschine bei Radantriebs-Mähern (z.B. zum Mitfahren und Transportieren von Schnittgut), außer in dem dafür vorgesehenen Grasfangsack, weil dadurch jeglicher Garantie-Anspruch erlischt.

Allgemeine Sicherheitsvorschriften für den handgeführten SOLO-Rasenmäher mit Verbrennungsmotor

- Lassen Sie nie Kinder oder andere Personen, die mit der

Wirkungsweise der Maschine nicht vertraut sind, mit dem Rasenmäher arbeiten. Jugendliche unter 16 Jahren dürfen das Gerät nicht benutzen.

• Bitte beachten Sie die örtlichen Bestimmungen; diese können das Mindestalter des Benutzers festlegen.
• Rasenmäher nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind; stets die Gebrauchsanweisung mitgeben.
• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen Gefahrenmomente und wie Unfälle zu vermeiden sind.
• Mähen Sie nur bei Tageslicht oder mit entsprechender künstlicher Beleuchtung.
• Träger von Herzschrittmachern dürfen am laufenden Motor und beim Starten nicht an stromführenden Teilen der Zündanlage arbeiten.
• Geräte mit Viertakt-Motor sind für Steigungen über 15° nicht geeignet.
• Bewahren Sie Ihren Mäher sicher auf! Unbenutzte Mäher sollten in trockenem, verschlossenen Raum und für Kinder nichtzugänglich aufbewahrt werden.

Hinweis: Das Modell 585 HM kann sowohl zum Mähen und Sammeln mit Grasfangsack (ohne Gehäuseeinsatz-Pos. 17), als auch zum Mulch-Mähen (mit Gehäuseeinsatz aber ohne Grasfangsack) verwendet werden. Für das Modell 582 ist ein "Mulch-Set" als Zubehör lieferbar.

Vor dem Mähen

• Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf dem das Gerät eingesetzt wird; entfernen Sie vor dem Mahen alle Fremdkörper wie Steine, Holzstücke, Knochen o.ä. aus dem zu mähenden Rasen.
• Mähen Sie nie, ohne festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nie barfuß oder in offenen Sandalen.
• Bringen Sie den mitgelieferten Auswurfschutz bzw. die Grasfangeinrichtung an. Achten Sie auf festen Sitz. Die Benutzung ohne oder beschädigter Schutzeinrichtungen ist verboten.
• Kontrollieren Sie das Arbeitswerkzeug auf a) festen Sitz der Befestigungsteile, b) Beschädigung oder starke Abnutzung.
• Beim Austausch Einbauhinweise und Anzugs-momente beachten.
• Überprüfen Sie die Grasfangeinrichtung häufiger auf Verschleiß.

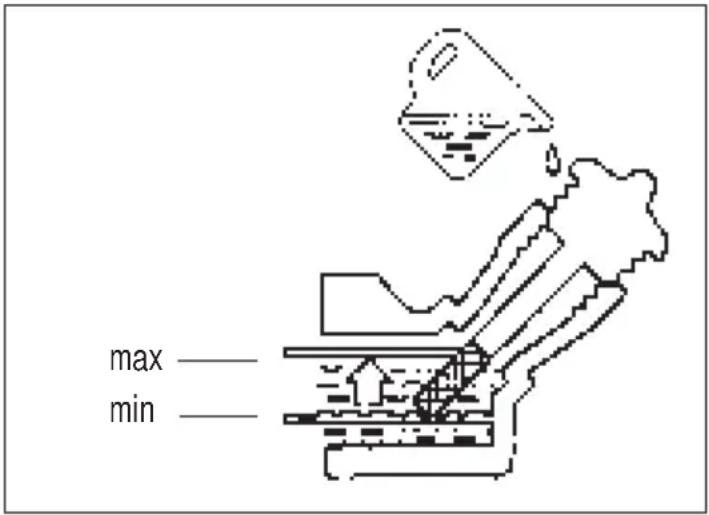

• Rasenmäher mit Viertakt-Motor müssen vor erster Inbetriebnahme mit Motorenöl versehen werden (beachten Sie hierzu die Hinweise in der separaten Motoren-Gebrauchsanweisung).
• Vor jedem Mähen Ölstand kontrollieren.

Kraftstoff

Umgang mit Kraftstoff Der Umgang mit Kraftstoff erfordert besonders vorsichtige und umsichtige Handlungsweise.

• Kraftstoff ist hochgradig entflammbar. Nur im Freien, nicht in geschlossenen Räumen tanken.
• Rauchen und offenes Feuer ist nicht zulässig.
• Keinen Kraftstoff verschütten.
• Wenn Kraftstoff verschüttet wurde, Rasenmäher sofort säubern. Vorher darf der Motor nicht gestartet werden!
• Kleidung nicht mit Kraftstoff in Berührung bringen. Falls Kraftstoff an die Kleidung gelangt, sofort Kleidung wechseln!
• Darauf achten, dass kein Kraftstoff ins Erdreich gelangt (Umweltschutz!).
• Kraftstoff nur in zugelassenen und gekennzeichneten Kanistern transportieren und lagern.
• Bei Beschädigungen sind Kraftstofftank, Tankverschluss und Kraftstoffleitung sofort auszutauschen.
• Vor jedem Einsatz eine Sichtkontrolle durchführen.

Tanken

Wichtig: Umweltfreundliches bleifreies Normalbenzin kann bedenkenlos verwendet werden.

• Tanken Sie nur die in der separaten Motor-Gebrauchsanweisung empfohlenen Kraftstoff-Sorten.
• Vor dem Tanken Maschine abkühlen lassen.
• Umgebung des Einfüllbereichs gut säubern, Tankverschluss abschrauben und Kraftstoff bis zur Unterkante des Einfüllstutzens einfüllen. Tankverschluss wieder gut festschrauben.
  Hinweis: Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.

- Haut- und Augenkontakt mit Mineralöl-Produkten vermeiden.

Beim Betanken Handschuhe tragen.

- Kraftstoffdämpfe nicht einatmen.

- Kraftstoff für Kinder unzugänglich aufbewahren.

Handhabung

- Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Abgase sammeln können. Vergiftungsgefahr.

- Der Motor/Auspuff wird sehr heiß: Nicht berühren!

- Zu Ihrer Sicherheit ist dieser Rasenmäher gemäß den heute gültigen gesetzlichen Bestimmungen mit einer Motorbremse ausgerüstet. Wird der Bremsbügel (A) losgelassen, bleibt der Motor und somit das Messer in wenigen Sekunden stehen.

- Achten Sie immer auf einen guten Stand an Hängen.

- Führen Sie die Maschine im Schrittempo.

- Mähen Sie quer zum Hang, niemals auf- oder abwärts.

- Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

- Seien Sie besonders vorsichtig, wenn Sie den Mäher umkehren oder ihn zu sich heranziehen.

- Bei Rückwärtsbewegungen mit dem Mäher besteht Stolpergefahr. Rückwärtsgehen vermeiden.

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Halten Sie immer den durch die Länge des Führungsholmes gegebenen Sicherheitsabstand ein.

Beim Starten

- Während des Startvorgangs ist bei Radantriebsmähern der Antrieb auszuschalten.

- Beim Starten ist der Rasenmäher auf eine ebene Fläche zu stellen.

- Nicht im hohen Gras starten.

- Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem Abstand zum Schneidwerkzeug befinden.

- Führen Sie niemals Hände oder Füße in die Nähe der sich drehenden Teile. Achten Sie darauf, dass Hände und Füße nicht unter das Gehäuse kommen.

Stellen Sie den Motor ab und ziehen Sie den Kerzenstecker ab,

• bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen;
• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen.

Der Motor ist abzustellen,

• wenn Sie die Auswurf-
  klappe öffnen und den Gräsfangsack abnehmen,
• wenn Sie den Mulch-Einsatz aus-oder einbauen,
• wenn Sie das Holmober- vom -unterteil lösen,
• beim Fahren außerhalb des Rasens,
• wenn Sie die Maschine für kurze Zeit verlassen,
• wenn Sie die Schnitthöhe verstellen wollen,
• bevor Sie nachtanken.
• wenn der Mäher zum Transport angehoben oder gekippt wird,
• wenn andere Flächen als Gras überquert werden,
• wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren.
• wenn Sie den Mulch-Einsatz aus-oder einbauen,
• wenn Sie das Holmober- vom -unterteil lösen,
• beim Fahren außerhalb des Rasens,
• wenn Sie die Maschine für kurze Zeit verlassen,
• wenn Sie die Schnitthöhe verstellen wollen,
• bevor Sie nachtanken.
• wenn der Mäher zum Transport angehoben oder gekippt wird,
• wenn andere Flächen als Gras überquert werden,
• wenn Sie die Maschine zur Mähfläche hin- und wieder wegtransportieren.

- Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.

- Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Schutzeinrichtungen. Mähen Sie nur mit Grasfangeinrichtungen, deren ordnungsgemäße Montage und Zustand zu prüfen ist, oder mit zugeklappter, am Gehäuse anliegender Auswurfklappe.

- Ändern Sie nicht die Grundeinstellung des Motors.

- Bei Blockierungen des Mähers, z.B. durch Auffahren auf ein Hindernis, muss durch einen Fachmann geprüft werden, ob Teile des Mähers beschädigt oder deformiert wurden.

- Falls der Mäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

Wartung und Lagerung

• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind.
• Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicher-

weise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen oder sich entzünden könnten.
- Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen. Auslaufenden Kraftstoff in geeigneten Behältern auffangen.
- Lassen Sie den Motor laufen, bis das im Vergaser verbliebene Restbenzin verbrannt ist.
- Lassen Sie den Motor abkühlen, bevor Sie die Maschine in geschlossenen Räumen abstellen.
- Um Brandgefahr zu vermeiden, halten Sie Motor, Schalldämpfer, Batteriekasten, Getrieberaum (falls vorhanden) und Kraftstofftank frei von Gras, Blättern oder austretendem Fett (Öl).
- Prüfen Sie regelmäßig die Grasfangeinrichtung und die Auswurfklappe auf Verschleiß oder Verlust der Funktionsfähigkeit.
- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
- Bei Tätigkeiten im Messerbereich sind immer Schutzhandschule zu tragen.
- Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor und abgezogenem Zündkerzenstecker durchzuführen.
- Aus Gewährleistungs- und Sicherheitsgründen dürfen im Reparaturfall nur Original-SOLO-Ersatzteile verwendet werden.

Kontrolle auf Vollständigkeit

Rasenmäher 582

1 Stck. Rasenmäher 582
1 Stck. Grasfangsack-Rahmen
1 Stck. Grasfangsack
1 Stck. Kunststofftüte mit folgendem Inhalt:

1 Stck. Gebrauchsanweisung
1 Stck. Gebrauchsanweisung Motor
2 Stck. Sterngriff M8
2 Stck. Scheibe 8,4 ∅
2 Stck. Flachrundschraube M8x45
1 Stck. Kerzenschlüssel
1 Stck. Tragebügel

Rasenmäher 585 HM

1 Stck. Rasenmäher 585 HM (mit Mulch-Einsatz)
1 Stck. Grasfangsack komplett mit Rahmen
1 Stck. Tragebügel mit Griff
1 Stck. Führungsholm komplett
1 Stck. Kunststofftüte mit folgendem Inhalt:

1 Stck. Gebrauchsanweisung Rasenmäher
1 Stck. Gebrauchsanweisung Motor
1 Stck. Kerzenschlüssel
1 Stck. Kombischlüssel
1 Stck. Stift 8x120 mm
2 Stck. Sterngriff M8
2 Stck. Scheibe 8,4 ∅
2 Stck. Flachrundschraube M8x45

Zusammenbau

Mit nur wenigen Handgriffen ist Ihr Rasenmäher betriebsbereit.

Holm

Das Holm-Unterteil wird beidseitig über die Holm-Lagerbolzen (Fig. 2) und eine Klemmeinrichtung im Rasenmähergehäuse befestigt.

Dazu müssen Sie den Sterngriff M8 lösen und das Klemmstück links und rechts bündig im Rasenmähergehäuse einsetzen. Danach Sterngriffe beidseitig festziehen (Fig. 4).

Setzen Sie das Holmoberteil auf die Holmunterteile und befestigen es beidseitig mit den Flachrundschrauben M8x45 und den Scheiben 8,4 mm ∅, indem Sie die Sterngriffe M8 an der Holm-Innenseite festziehen (Fig. 3). Sichern Sie beide Bowdenzüge am Holm mit den Bowdenzugführungen.

Achtung: Vergewissern Sie sich, daß die Bowdenzüge nicht eingeklemmt, bzw. durch den Transport an keiner Stelle beschädigt sind.

Startergriff in Seilführung

Lösen Sie die Motorbremse, indem Sie den Bremsbügel zum Holm drücken. Bringen Sie den Startergriff in die am Holm-Oberteil vorgesehene Seilführung (Fig. 7).

Hinweis: Beim Auf- und Zusammenklappen des Holms ist besonders auf knickfreien Verlauf der Bowdenzüge zu achten.

Holmklappen

Beim Zusammenklappen des Holms

• Starterseil aus der Seilführung Pos. 4 aushängen,
• beide Klemmeinrichtungen über dem Sterngriff lösen und aus dem Rasenmäher-Gehäuse herausnehmen.
• Holm-Unterteil nach hinten in die frei gewordenen Aussparungen im Gehäuse legen,
• Holmverschraubung Pos. 15 lösen und
• Holm-Oberteil nach vorn klappen.

Grasfangeinrichtung

Achtung: An- und Abbau der Grasfang-einrichtung nur bei stillstehendem Motor!

Ziehen Sie den Grasfangsack über den Rahmen und rasten Sie die Kunststofflaschen in der Reihenfolge 1-2 -3 -4 am Rahmen ein (Fig. 5).

Drücken Sie den Grasfangsack-Rahmen so weit zusammen, dass der Tragebügel auf der gegenüberliegenden Seite einrastet (Fig. 6).

Zum Anbau der Grasfangeinrichtung Pos. 6 Auswurfschutzklappe Pos. 7 anheben, Grasfangsack-Rahmen in untere Führung am Mähergehäuse einhängen(1) und nach oben kippen(2), bis Grasfangeinrichtung in Auswurfschutzklappe Pos. 7 einrastet(3) (Fig. 8).

Achtung: Die Auswurfschutzklappe dient zu Ihrer persönlichen Sicherheit. Wird der Rasenmäher ohne Grasfangeinrichtung

Pos. 6 betrieben, muss die Schutzklappe Pos. 7 ständig geschlossen bleiben.

Mulch-Mähen mit dem SOLO 585 HM

Beim Mulch-Mähen soll das Gras nicht nass und nicht zu lang gewachsen sein. Die Schnitthöhe soll im oberen Bereich der Schnitthöhenscala gewählt werden – ab 4 cm (Zentrale Höhenverstellung), damit das Gras am besten gehäckselt werden kann. Zweimaliges Mulchmähen pro Woche sind in der Wachstumsperiode ideal. Die Schrittgeschwindigkeit anpassen- nicht zu schnell gehen oder fahren- damit das Mulchmesser das Gras optimal zerkleinern kann und ein schönes Schnittbild entsteht. Wie beim normalen Mähen, wird auch beim Mulchen ein geschärftes Messer vorausgesetzt. Mit dem Spezial-Mulchmesser mit versetzten 4-fach Schneidkanten wird das Gras in Stufen abgeschnitten und im Mähergehäuse, das durch den Gehäuseeinsatz verschlossen wird, zu einer feinen Grasmasse gehäckselt und zwischen die Graswurzeln zur biologischen Verrottung zurückgeblasen. Das Spezial-Mulchmesser kann auch eingebaut bleiben, wenn »normal« also mit Grasfangsack, gemäht werden soll- in diesem Fall muss nur der »Gehäuseeinsatz« herausgenommen werden. Auf diese Weise wird das Schnittgut, oder auch Laub, noch besser zerkleinert, im Volumen reduziert und kann besser kompostiert werden.

Einstellen der Schnitthöhe

Ihr Mäher besitzt eine stufenlose Schnitthöhenverstellung von ca. 30 -80 mm. Die Höhenverstellung erfolgt für alle Räder über die Zentralverstellung Pos. 16. Drehen nach links verringert, drehen nach rechts vergrößert die Schnitthöhe. Diese läßt sich an der Markierung Pos. 11 ablesen.

Hinweis: Die Schnitthöhe ist so zu wählen, dassdas Messer bei Bodenunebenheiten den Boden nicht berührt! Das Mähen auf niederster Schnitthöheneinstellung sollte nur auf ebenen und planen Rasenflächen durchgeführt werden.

Motor

Vor Inbetriebnahme des Motors beiliegende Motoren-Gebrauchsanweisung und die nachstehenden Anweisungen aufmerksam durchlesen, nur die Einhaltung dieser Gebrauchsanweisungen sichert Ihnen eine lange Lebensdauer des Motors und hält Ihren Garantieanspruch aufrecht.

Starten

Beim Starten müssen Sie immer seitlich des Mähers bzw. hinter dem Mäher stehen. Der durch den Führungsholm Pos. 2 gegebene Sicherheitsabstand ist stets einzuhalten.

Die Bedienung des Motors erfolgt über den Regulierhebel Pos. 3.

Vorsicht: Sobald der Motor läuft, arbeitet auch das Mähwerk! Niemals mit den Händen unter das Gehäuse fassen oder einen Fuß unter das Gehäuse schieben!

Hinweis: Beim Starten muss zum Lösen der Motorbremse der Bremsbügel zum Führungsholm gedrückt

werden (Fig. 7).

Bei Kaltstart

Regulierhebel Pos. 3 auf Symbol Choke bringen.

Bei Warmstart

Regulierhebel Pos. 3 auf max bringen (Fig. 9).

- Starterseil bis zu einem fühlbaren Widerstand herausziehen - dann zügig und entschlossen durchstarten.

Hinweis: Wird der Bremsbügel Pos. 1 beim Starten nicht zum Führungsholm Pos. 2 gedrückt, ist die Elektronik-Zündung kurzgeschlossen und die Motorbremse wirksam. Der Motor kann in dieser Situation mit Handstart nicht gestartet werden.

Abstellen

Regulierhebel Pos. 3 auf min. bringen, Bremsbügel Pos. 1 loslassen und Motorstillstand abwarten (Fig. 9).

Hinweis: Beim Loslassen des Bremsbügels wird die Elektronik-Zündung des Motors kurzgeschlossen und die Motor-Drehzahl und somit das Messer in wenigen Sekunden abgebremst.

Hinweise für die Mäharbeit

Beachten Sie auch hierbei in jedem Falle die Sicherheitsbestimmungen am Anfang dieser Gebrauchsanweisung!

Mähen mit der Grasfangeinrichtung

Kurzes und trockenes Gras wird gut in die Grasfangeinrichtung Pos. 6 transportiert.

Dies wird durch den gebläseunterstützten Grasauswurf (Turbo-Effekt) ermöglicht (Fig. 14 B).

Beachten Sie:

• Je kürzer die geschnittenen Grashalme, desto besser werden sie in die Grasfangeinrichtung transportiert;
• zu langes oder nasses Gras kann unter Umständen verstopfen

Schnittqualität

Grashöhe, Dichte und Feuchtigkeitsgrad bestimmen die Schnittqualität. Trockenes und nicht zu langes Gras ist ideal für einen sauberen Schnitt. Auch nasses Gras kann gemäht und aufgesammelt werden, beeinträchtigt jedoch die Schnittqualität und den Aufsammeleffekt. Für einen glatten und einwandfreien Schnitt ist ein scharfes Messer Voraussetzung. Ein stumpfes Messer (Grashalme fransen beim Schneiden aus, der Rasen wird gelb) muß nachgeschärft werden (siehe Kapitel "Messer"). Mähen im Schrittempo, in möglichst geraden Bahnen, die sich immer um einige Zentimeter überdecken, ergibt ein sauberes Schnittbild. Bei langem Gras zuerst in der einen Richtung mit hoher Schnitteinstellung mähen, dann quer dazu mit tieferer bzw. normaler Schnitthöheneinstellung (Fig. 10).

Rasenpflege

Hinweis: Sollte der Graswuchs beim Mähen die

gesamte Motorkraft nicht in Anspruch nehmen, kann zum Schutz der Umwelt und zur Vermeidung von unnötigem Schadstoff-Ausstoss über den Regulierhebel die Öko-Stellung zwischen max. und min. gewählt werden (Fig. 9).

Mähen Sie möglichst nur bei trockenem Rasen bzw. Untergrund. Bei nassem Boden drücken sich die Räder ein und hinterlassen Spuren.

Je öfter der Rasen geschnitten wird (möglichst wöchentlich) umso besser und gleichmäßiger sieht er aus, denn bei häufigem Schnitt geht der Wuchs in den Halm und macht ihn widerstandsfähiger. Kurzes Schnittgut bis ca. 1 cm Länge kann liegenbleiben, längeres Schnittgut mit der Grasfangeinrichtung aufsammeln. Im Frühjahr sollten der erste Schnitt und die Säuberung des Rasens ca. 2 - 3 Wochen vor Beginn des normalen Wuchses vorgenommen werden. Um ein frühes Grünen zu erreichen, nur ca. 1,5 cm des ruhenden Grases abschneiden. Rasen vor dem Schnitt auf Fremdkörper (Steine, Scherben, Metallgegenstände usw.) absuchen. Die weitere Säuberung (Laubreste usw.) kann über die Grasfangeinrichtung erfolgen.

Dünnen oder frisch eingesäten Rasen nicht zu kurz schneiden (3 - 4 cm Halmhöhe stehen lassen). Diesen Schnitt 4 - 5 Wochen beibehalten, damit der Rasen in die Breite wächst und an Dichte zunimmt.

Um eine Austrocknung und Ausdörrung des Rasens zu verhindern, in der trockenen und heißen Jahreszeit nicht zu kurz schneiden.

Hinweis: SOLO-Rasenmäher mit Heckauswurf eignen sich besonders gut zum Aufsammeln von Herbstlaub. Dieser Einsatz ist jedoch nur auf Rasenflächen

zulässig. Laubsammeln auf befestigtem Grund (z.B. Straßen u. Wege) ist wegen dem damit verbundenen Sicherheitsrisiko verboten!

Hinweis: Zum Laubsammeln ist die Schnitthöhe auf mittlere bis höchste Einstellung zu bringen Pos. 11.

Wartung und Pflege

Ziehen Sie zu Ihrer eigenen Sicherheit vor allen Wartungs- und Reinigungsarbeiten den Zündkerzenstecker von der Zündkerze Pos. 12 ab. Arbeiten, die über den Rahmen der beschriebenen Wartungs- und Pflege arbeiten hinausgehen, überlassen Sie bitte einer autorisierten Kundendienst-Werkstatt.

Mäher reinigen

Nach jedem Gebrauch sollten Sie Ihren Rasenmäher gründlich reinigen; speziell die Unterseite, das Messer und die Messer-Kreislaufbahn.

Hinweis: Nach Lösen des Exzenterbügels Pos. 16 bzw. der Sterngriffe kann der Mäher dazu auf den Hinterrädern aufgestellt und über die Holm-Unterteile

abgestützt werden (Fig. 11). Dabei muß vorher der Kraftstofftank entweder leergefahren oder entleert werden. Evtl. aus dem Vergaser auslaufendes Benzinkann mit einem Lappen aufgefangen werden. Beachten Sie hierzu auch die Angaben in der separaten Motor-Gebrauchsanweisung. Dabei muß vorher der Zündkerzenstecker Pos. 12 abgezogen werden. Gleich nach dem Mähen lassen sich Schmutz und Grasreste am leichtesten entfernen. Festsitzende Grasreste und Schmutz an der Unterseite des Mähergehäuses stören den Grasauswurf und beeinträchtigen die Schnittqualität. Festsitzender Schmutz am Messer führt zu Unwucht und damit zu Vibration. Kontrollieren Sie auch, ob der den Auswurf unterstützende Luftstrom vom Sauggebläse (Turbo-Effekt) nicht durch Grasreste behindert wird. Spritzen Sie den Mäher nicht mit einem Wasserstrahl oder Hochdruckreiniger ab. Der Motor soll trocken bleiben. Die äußeren Gehäuseteile sind mit einem Lappen ganz einfach sauberzuhalten. Aggressive Reinigungsmittel wie z.B. Kaltreiniger oder "Verdünnung" dürfen nicht verwendet werden.

Radachsen und Radnaben

sollten alle 25 Betriebsstunden, jedoch mindestens 1 x jährlich, leicht eingefettet werden. Dazu Radkappe abnehmen, Schraube lösen und Rad abziehen. Achten Sie beim Zerlegen auf die Reihenfolge der Einbauteile (Fig. 12).

Messer

Zur Montage des Messers sind spezielle Werkzeuge, wie z.B. ein Drehmoment-schlüssel, erforderlich. Lassen Sie Ihr Messer deshalb aus Sicherheitsgründen nur von einer autorisierten

Fachwerkstatt schärfen, auswuchten und montieren. Die nachfolgenden Hinweise sind deshalb nur für Fachwerkstätten bestimmt.

Hinweis: Um optimale Mähergebnisse zu erzielen wird empfohlen, das Messer mindestens einmal jährlich nachzuschleifen/auswuchten oder zu ersetzen.

Wechseln des Messers

Beim Wechseln des Schneidwerkzeugs (Messer) sind zum Schutz der Hände geeignete Handschuhe zu tragen. Vorher ist der Zündkerzenstecker abzuziehen. Beim Wechseln des Schneidwerkzeugs dürfen nur Original-Ersatzteile verwendet werden. Die Kennzeichnung des Messers muß mit der in der Ersatzteilliste angegebenen Bestell-Nummer übereinstimmen.

Niemals ein fremdes Messer einbauen!

Verwenden Sie zur Hilfe einen Haltestift als Blockiereinrichtung (Fig.14, A) für das Messer. Die Messer-Befestigungsschraube hat normales Rechtsgewinde. Zum Lösen dieser Schraube verwenden Sie am besten einen

Steckschlüssel 21 mm (Kerzenschlüssel) oder einen Innen-Sechskantschlüssel 8 mm, 5/16". Achten Sie beim Wiederzusammenbau der Rutschkupplung genau auf die Reihenfolge, in der diese Teile vorher montiert waren (Fig. 14). Die Messerschraube ist mit dem vorgegebenen Anzugsmoment von 45 Nm (4,5 mkp) zu befestigen.

Beschädigte Messer

Wenn das Messer trotz aller Vorsicht auf Fremdkörper/Hindernisse gestoßen ist, zuerst den Motor abstellen und Kerzenstecker abziehen. Wenn das Messer stillsteht, wird der Mäher hochgekantet und das Messer nach möglichen Schäden überprüft (Fig. 11). Deformierte bzw. verbogene Messer dürfen nicht wieder ausgerichtet werden.

Beschädigte Teile sind sofort auszutauschen. Nach dem Auffahren auf ein Hindernis muß der Mäher in einer autorisierten Fachwerkstatt überprüft werden. Bereits vor Gebrauch sicherstellen, daß Messer und Messerbefestigung nicht beschädigt sind. Falls erforderlich, solche Teile auswechseln oder überprüfen lassen. Niemals mit einem unwuchtigen Messer arbeiten - dies verursacht Vibrationen und hat weitere Beschädigungen zur Folge.

Messer schärfen

Hinweis: Die Messerschneiden können mit einer Metallfeile nachgeschärft werden. Noch besser ist ein Nachschärfen/Nachschleifen in der Kundendienst-Werkstatt. Dort wird auch besonders darauf geachtet, daß von jeder Messerseite gleichviel abgeschliffen wird, damit keine Unwucht entsteht. Das Nachschleifen der Schneidekante darf nur bis zu der eingeprägten Markierung erfolgen (Fig.13).

Ölstandskontrolle

Achtung: Das Motoröl beeinflußt die Leistung und Lebensdauer Ihres Gerätes! Niemals den Motor ohne oder mit zu wenig Öl laufen lassen; dies verursacht schwere Schäden am Motor. Den optimalen Viskositätsgrad finden Sie je nach Lufttemperatur und Höhenlage des Einsatzes aus der typenbezogenen Motoren-Gebrauchsanweisung.

Kontrolle des Ölstands:

1. Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.
2. Öltankverschluß Pos. 14 durch Linksdrehung abschrauben und Meßstab abwischen.
3. Meßstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.
4. Meßstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölspiegel muß sich zwischen der Maximum- und Minimum-Marke befinden.

Ölwechsel (BRIGGS+STRATTON 4-Takt-Motor)

Das Motorenöl kann sowohl über die Ölablaßschraube als auch über die Öl-Einfüllöffnung (Pos. 14) abgelassen werden. Zum Erreichen der Ölablaßschraube sind Messer und Lüfterrad abzunehmen (Fig. 14) B. Beachten Sie besonders die Wartungsvorschriften in der separaten Motor-Bedienungsanleitung.

Der Ölwechsel beim HONDA OHC-Motor sollte durch Absaugen von einer autorisierten Fach-Werkstatt vorgenommen werden.

Bei Ablaß über die Öl-Einfüllöffnung (Pos. 10) den betriebswarmen Mäher mit leerem Kraftstofftank bei geschlossenem Öl-Einfülldeckel langsam über die Seite der Einfüllöffnung kippen. Zum Sammeln des Öls einige Minuten warten, Öl-Einfülldeckel abschrauben und ausfließendes Altöl in einem Gefäß auffangen.

Hinweis: Gebrauchtes Motoröl niemals einfach wegschütten (Umweltschutz!), sondern in besonders gekennzeichnetem und für Öl zugelassenenem Behälter sammeln und gemäß den gesetzlichen Bestimmungen in einer Fachwerkstatt zum Recycling abliefern.

Achtung: Waschen Sie sich nach dem Ölwechsel die Hände mit etwas Scheuermittel, Seife und Wasser.

Wartung des Luftfilters

Hinweis: Verschmutzte Luftfilter Pos. 10 verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerläßlich!

Achtung: Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brand- oder Explosionsgefahr!

Beachten Sie die besonderen Hinweise in der typenbezogenen Motoren-Gebrauchsanweisung.

Wichtiger Hinweis

Rasenmäher dürfen nur an Werktagen in der Zeit von 7.00-19.00 Uhr betrieben werden. Lärmarme Rasenmäher, die mit

Gerauschwerte unter 88 dB(A) (1 picowatt) ausgezeichnet sind (siehe LWA-Schild), dürfen an Werktagen auch

von 19.00 - 22.00 Uhr eingesetzt werden.

Beachten Sie dabei die gesetzlich vorgeschriebenen

Bestimmungen, die örtlich verschieden sein können.

Lärm ist schädlich. Zur Vermeidung von Gehörschäden bei Dauerbetrieb sind geeignete persönliche Schallschutzmittel zu tragen.

Störung	Mögliche Ursache	Behebung
Unruhiger Lauf, starkes Vibrieren des Gerätes	- Schrauben am Motor oder am Mähergehäuse lose- Messerbefestigung lose- Messer unwuchtig oder schadhaft- Rutschkupplung eingelaufen	- Schrauben nachziehen- Messerbefestigung prüfen- Messer auswuchten oder ersetzen- evtl. Reibscheiben auswechseln (paarweise)
Motor springt nicht an.	- Ist der Bremsbügel zum Holm gedrückt/gezogen?- Ist der Regulierhebel in der richtigen Stellung?- Ist der Bowdenzug/die Motorbremse richtig eingestellt?- Zündkerze oder Kerzenstecker defekt- Kraftstofftank leer	- Bremsbügel drücken/ziehen- richtige Einstellung wählen- richtige Einstellung prüfen- Zündkerze reinigen bzw. erneuern- Kraftstoff einfüllen
Motor läuft unregelmäßig	- Luftfilter verschmutzt- Gasbowdenzug geknickt- Zündkerze verrußt	- Luftfilter reinigen oder ersetzen- Gasbowdenzug einstellen oder ersetzen- Zündkerze reinigen
Starterseil schlägt zurück	- Messerbefestigung oder Rutschkupplung lose	- Messerbefestigung prüfen
Rasen wird gelb, Schnitt unsauber	- Messer ist stumpf- Schnitthöhe zu niedrig- Motordrehzahl zu gering	- Messer schärfen- Schnitthöhe richtig einstellen- Regulierhebel auf max. stellen
Mäher sammelt schlecht	- Motordrehzahl zu gering- zu niedrige Schnitthöhe bei zu hohem Gras- Messer verbraucht bzw. abgenutzt- Gewebe vom Fangsack verstopft	- Regulierhebel auf max. stellen- Schnitthöhe richtig einstellen- Messer austauschen- Fangsack reinigen bzw. austauschen

Werkstattservice, Ersatzteile und Garantie

Wartung und Reparaturen: Die Wartung und die Instandsetzung von modernen Geräten sowie deren sicherheits-relevanten Baugruppen erfordern eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt.

Der Hersteller empfiehlt daher, alle nicht in dieser Gebrauchsanweisung beschriebenen Arbeiten von einer Fachwerkstatt ausführen zu lassen. Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils Kosten günstigste Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.

Ersatzteile: Der zuverlässige Betrieb und die Sicherheit Ihres Gerätes hängt auch von der Qualität der verwendeten Ersatzteile ab. Nur Original Ersatzteile verwenden. Nur die Originalteile stammen aus der Produktion des Gerätes und garantieren daher höchstmögliche Qualität in Material, Maßhaltigkeit, Funktion und Sicherheit. Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot informiert. Bitte beachten Sie auch, daß bei der Verwendung von nicht Original Teilen eine Garantieleistung nicht möglich ist.

Garantie: Der Hersteller garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des Produktes für die Garantie verantwortlich.

Wir bitten um Ihr Verständnis, dass für folgende Schadensursachen keine Garantie übernommen werden kann:

- Nichtbeachtung der Gebrauchsanweisung. • Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten. • Schäden auf Grund unsachgemäßiger Vergasereinstellung. • Verschleiß durch normale Abnutzung. • Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungs-obergrenze. • Verwendung nicht zugelassener Arbeitswerkzeuge. • Gewaltanwendung, unsachgemäße Behandlung, Missbrauch oder Unglücksfall. • Überhitzungsschaden auf Grund von Verschmutzungen am Ventilatorgehäuse. • Eingriffe nicht sachkundiger Personen oder unsachgemäße Instandsetzungsversuche. • Verwendung ungeeigneter Ersatzteile bzw. nicht Originalteile, soweit diese den Schaden verursachten. • Verwendung ungeeigneter oder überlagerter Betriebsstoffe. • Schäden, die auf Einsatzbedingungen aus dem Vermietgeschäft zurückzuführen sind.

Reinigungs-, Pflege- und Einstellarbeiten werden nicht als Garantieleistung anerkannt. Jegliche Garantiarbeiten sind von dem vom Hersteller autorisierten Fachhändler auszuführen.

Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original-SOLO-Teile oder von uns freigegebene Teile verwendet werden und die Reparatur nicht vom Kundenservice oder dem autorisierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.

Technische Daten

Typ 582

Typ 585 HM

Typ 582 SM

MÄHER

Schnittbreite: 40 cm 40 cm 40 cm

Radverstellung:

Holmhöhe: ca. 90 - 100 cm ca. 90 - 100 cm 93 cm

Rauminhalt Grasfangsack: 40 Liter 40 Liter 40 Liter

Mähmesser:

Gewicht komplett mit Grasfangeinrichtung:

Zentralverstellung stufenlos von 30 - 80 mm

Zentralverst. stufenlos von 30 - 75 mm

Propeller-Messer einteilig, Befestigung über Rutschkupplung

22,5 kg 23,5 kg 22,5 kg

MOTOR	Typ 582	Typ 585-HM	Typ 582 SM
Bauart:	Einzylinder-Viertakt 190 ccm	Einzylinder-Viertakt 135 ccm	Einzylinder-Viertakt 148 ccm
Leistung:	3,8 kW (5,0 SAE-PS)	3,3 kW (4,5 SAE-PS)	2,6 kW (3,5 PS -SAE)
Arbeitsdrehzahl:	ca. 2900 1 /min	ca. 2900 1 /min	ca. 2900 1 /min
Kraftstoff	Normalbenzin (bleifrei)	Normalbenzin (bleifrei)	Normalbenzin (bleifrei)
Motorenöl:	SAE 30 - ca. 0,6 l	SAE 30 - ca. 0,55 l	SAE 30 - ca. 0,6 l
Zündkerze:	z. B. CHAMPION RJ19LM	BPRGES (NGK)	z. B. CHAMPION RJ19
Elektrodenabstand:	0,5 - 0,6 mm	0,7 - 0,8 mm	0,5 - 0,6 mm (0,02")
Arbeitsplatzbezogener Emmissionswert LpA (dBA) (DIN 45635):	81,5 82	81,5
Schall-Leistungspegel LWA (dBA) (DIN 45635) Gemessener/Garantierter	94/ 96	94/ 96	94/ 96
Gewichteter Effektivwert der Beschleunigung avhw (m/s 2 ) (DIN 45675)	< 2,5	< 2,5	< 2,5

Abmessungen:

a: 142 cm

a: 145 cm

a: 135 cm

b: 92 - 98 cm

b: 98,5 - 104 cm

b: 93 cm

c: 43 cm

c: 45 cm

c: 43 cm

d: 73 cm

d: 86 cm

d: 80 cm

e: 56 cm

e: 50 cm

e: 52 cm

SOLO Kleinmotoren GmbH

Wolfgang Emmerich

Executive Director

Im Interesse der ständigen Weiterentwicklung unserer Geräte müssen wir uns Änderungen des Lieferumfangs in Form, Technik und Ausstattung vorbehalten. Wir bitten auch um Verständnis, daß aus Angaben und Abbildungen dieser Anleitung keine Ansprüche abgeleitet werden können.
