Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri
Merkki	Solo
Malli	4731 VSI-A
Käyttövoima	Lyijytön bensiini ja 4-tahtimoottoriöljy
Säiliön tilavuus	Noin 0,6 L öljyä; bensiini moottorin mukaan
Leikkuukorkeus	Säädettävä keskitetysti tai pyöräkohtaisesti, useita lovia
Leikkuujärjestelmä	Pyörivä terä
Ruohonkeräyssäkki	Tason ilmaisimella, tilavuutta ei ilmoitettu
Lisätoiminnot	Silppuussarja (valinnainen), sivuttaispuhallus (valinnainen), pyöräveto (valinnainen), terän kytkin (valinnainen)
Käynnistys	Manuaalinen (vaijeri) tai sähköinen (valinnainen)
Turvalaitteet	Turvakaari, heijastinläppä, moottorin pysäytys, kun vapautetaan
Ohjaustangon säätö	Korkeus säädettävä painikkeilla tai lukituksella
Säännöllinen huolto	Käytön jälkeinen puhdistus, terän tarkistus ja teroitus, moottoriöljyn vaihto, ilmansuodattimen ja sytytystulpan vaihto
Säilytys	Taita ohjaustanko, tyhjennä säiliö, säilytä kuivassa, pakkaselta suojattuna
Takuu	Lakisääteinen takuu, kulutusosat eivät kuulu takuuseen
Käyttötarkoitus	Yksityinen nurmikko, vain kuiva ruoho
Ei sovellu	Julkiset tilat, puistot, urheilualueet, maatalous, teollinen käyttö

Usein kysytyt kysymykset - 4731 VSI-A SOLO

Kuinka käynnistää Solo 4731 VSI-A ruohonleikkuri?

Varmista, että säiliössä on bensiiniä ja öljyä. Vedä turvakaari ohjaustankoa vasten, vedä sitten nopeasti käynnistysvaijerista. Jos moottori on kylmä, käytä rikastinta tai esitäyttöpainiketta mallin mukaan. Sähkökäynnistystä (valinnainen) varten käännä avainta, kun olet painanut turvakaarta.

Kuinka säätää leikkuukorkeus?

Sammuta moottori ja odota terän pysähtymistä. Mallista riippuen käytä keskitettyä säätöä (painike tai vipu) tai pyöräkohtaista säätöä. Varmista, että kaikki pyörät ovat samalla lovella tasaisen leikkuun varmistamiseksi.

Ruohonkeräyssäkki ei täyty kunnolla, mitä tehdä?

Tarkista leikkuukorkeus (liian korkea vähentää täyttöä). Anna ruohon kuivua ennen leikkaamista. Teroita tai vaihda terä, jos se on tylsä. Puhdista säkin ritilä ja poistoputki.

Voinko käyttää ruohonleikkuria märällä ruoholla?

Ei, laitetta ei saa käyttää sateella tai märällä ruoholla. Se voi vahingoittaa konetta ja aiheuttaa turvallisuusriskin.

Kuinka asentaa silppuussarja?

Sammuta moottori ja odota terän pysähtymistä. Poista ruohonkeräyssäkki, nosta heijastinläppä ja työnnä silppuussarja poistoaukkoon, kunnes se napsahtaa paikalleen. Käytä sitä vain, jos ruoho on alle 8 cm korkeaa.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista bensiinin ja öljyn taso. Aseta kaasuvipu Start-asentoon. Käytä rikastinta tai esitäyttöä tarvittaessa. Tarkista sytytystulppa ja ilmansuodatin. Varmista, että terä pyörii vapaasti. Lataa käynnistysakku, jos sellainen on.

Kuinka huoltaa leikkuuterää?

Käytä käsineitä. Puhdista terä jokaisen käytön jälkeen. Tarkista säännöllisesti, ettei se ole vaurioitunut tai tylsynyt. Anna valtuutetun ammattilaisen teroittaa tai vaihtaa terä. Epätasapainoinen terä aiheuttaa tärinää.

Pyöräveto ei toimi, mitä tarkistaa?

Varmista, että moottori käy. Jos veto ei kytkeydy, säädä Bowden-kaapelia (moottori sammutettuna). Tarkista kiilahihna ja vapaasti pyörivät pyörät. Jos ongelma jatkuu, ota yhteyttä huoltoliikkeeseen.

Kuinka vaihtaa moottoriöljy?

Lämmitä moottoria ja sammuta se. Aseta astia tyhjennysaukon alle. Kierrä tulppa auki ja anna öljyn valua. Täytä uudella öljyllä moottorin valmistajan suositusten mukaan. Hävitä käytetty öljy kierrätyspisteessä.

Mitkä ovat tärkeimmät turvalaitteet?

Turvakaari (pysäyttää terän ja/tai moottorin, jos vapautetaan), heijastinläppä (estää roiskeet) ja käynnistys vaatii kaaren pitämisen. Älä koskaan poista käytöstä näitä laitteita. Käytä tukevia kenkiä ja pitkiä housuja.

KÄYTTÖOHJE 4731 VSI-A SOLO

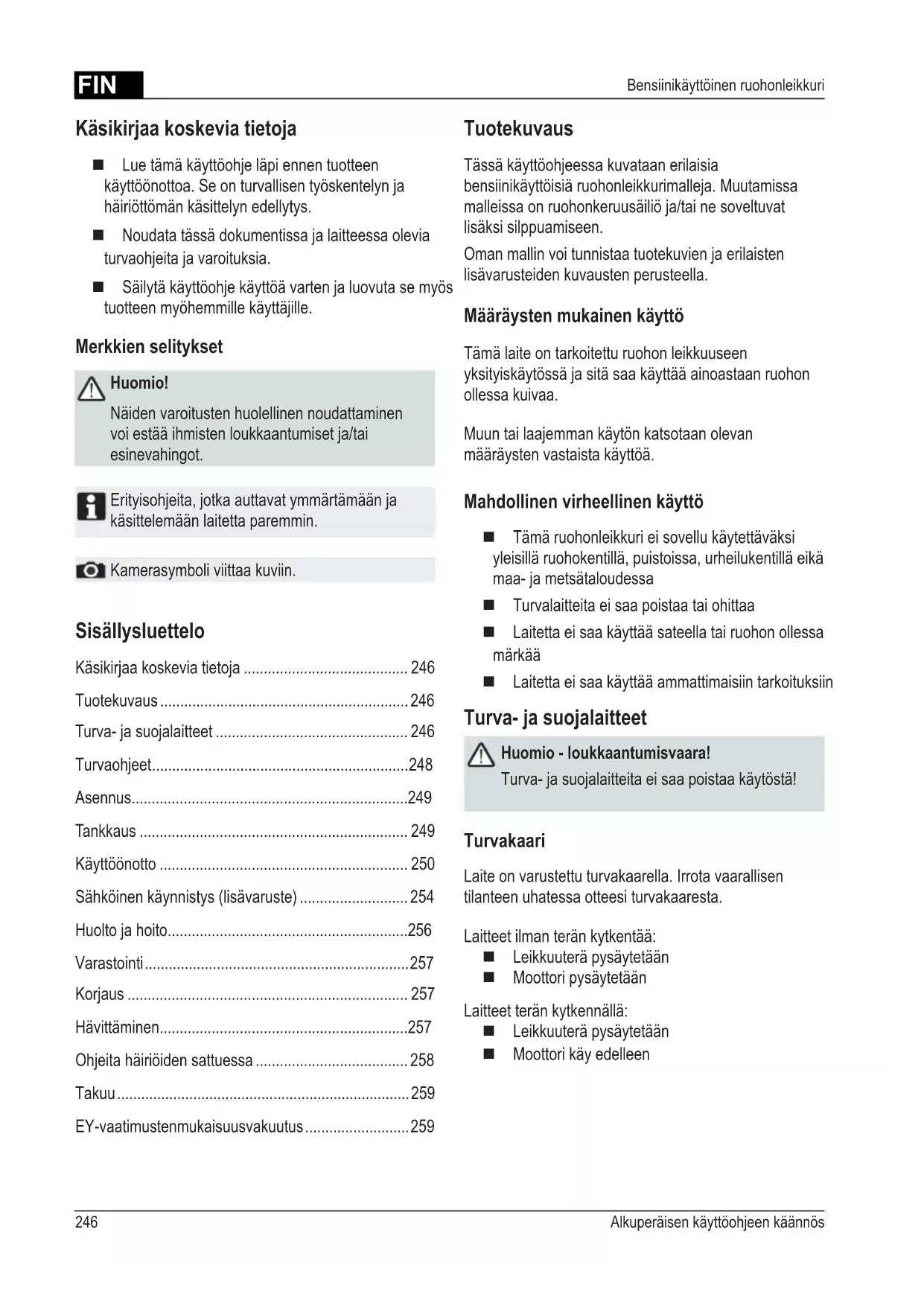

Käsikirjaa koskevia tietoja

Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys. Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia. Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.

Merkkien selitykset

Huomio!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

Kamerasymboli viittaa kuviin.

Sisällysluettelo

Käsikirjaa koskevia tietoja 246 Tuotekuvaus 246 Turva- ja suojalaitteet 246 Turvaohjeet 248 Asennus 249 Tankkaus 249 Käyttöönotto 250 Sähköinen käynnistys (lisävaruste) 254 Huolto ja hoito 256 Varastointi 257 Korjaus 257 Hävittäminen 257 Ohjeita häiriöiden sattuessa 258 Takuu 259 EY-vaatimustenmukaisuusvakuutus 259

Tuotekuvaus

Tässä käyttöohjeessa kuvataan erilaisia bensiinikäyttöisiä ruohonleikkurimalleja. Muutamissa malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat lisäksi silppuamiseen.

Oman mallin voi tunnistaa tuotekuvien ja erilaisten lisävarusteiden kuvausten perusteella.

Määräysten mukainen käyttö

Tämä laite on tarkoitettu ruohon leikkuuseen yksityiskäytössä ja sitä saa käyttää ainoastaan ruohon ollessa kuivaa.

Muun tai laajemman käytön katsotaan olevan määräysten vastaista käyttöä.

Mahdollinen virheellinen käyttö

Tämä ruohonleikkuri ei sovellu käytettäväksi yleisillä ruohokentillä, puistoissa, urheilukentillä eikä maa- ja metsätaloudessa. Turvalaitteita ei saa poistaa tai ohittaa. Laitetta ei saa käyttää sateella tai ruohon ollessa märkää. Laitetta ei saa käyttää ammattimaisiin tarkoituksiin.

Turva- ja suojalaitteet

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Turvakaari

Laite on varustettu turvakaarella. Irrota vaarallisen tilanteen uhatessa otteesi turvakaaresta.

Laitteet ilman terän kytkentää:

Leikkuuterä pysäytetään. Moottori pysäytetään.

Laitteet terän kytkennällä:

Leikkuuterä pysäytetään. Moottori käy edelleen.

Suojaläppä

Suojaläppä suojaa ulossinkoutuvilta osilta.

1 Käynistysnaru 9 Leikkuukorkeuden säätö*
2 Käynistys, pysäytys* 10 Terän kytkentä*
3 Pyöräveto* 11 Vario-vaihteisto*
4 Turvakaari 12 Käyttoohje
5 Ergonominen korkeudensäätö* 13 Ulostulo-osa*
6 Täytötason näytö* 14 Sulkukansi*
7 Suojalappä* 15 Silppuamislaite*
8 Ruohonkerääjä* * riippuen mallista

Laitteessa olevat symbolit

	Huomio! Käsittelyssä on noudatettava ehdodonta varovaisuutta.		Irrota ennen leikkuuterien kanssa työskentelyä sytytystulpan pistoke.
	Lue käytöohje ennen käytöönottoa! Vapauta moottori
	Vaara-alueella ei saa oleskella muita ihmisiä! Kytke pyöväetäälä.
	Jalat ja kädet on pidettävä kaukana leikkuriterien alueelta!		Kaasun kauko-ohjaus käynnistys / pysäytys.
	Pysy etäällä vaaralliselta alueelta.

Lisäsymbolit sähkökäynnistyksellä varustetuille laitteille

Huomio! Sähköiskun vaara.

Pidä liitäntäjohto kaukana leikkuuteristä.

Kytke laite aina irti verkkovirrasta ennen huoltotöitä, jos sähköjohto on vaurioitunut.

Turvaohjeet

Huomio!

Laitetta saa käyttää vain sen ollessa teknisesti moitteettomassa kunnossa!

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Huomio - tulipalon vaara!

Tankattua konetta ei saa säilyttää sellaisissa rakennuksissa, missä bensiinihöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa! Pidä moottorin, pakoputken, akkukotelon, polttonestesäiliön alue vapaana leikkuujätteistä, bensiinistä ja öljystä.

Vaara-alueella ei saa oleskella muita ihmisiä. Koneen käyttäjä tai omistaja on vastuussa muille ihmisille aiheutetuista tapaturmista tai esinevahingoista. Lapset tai muut henkilöt, jotka eivät ole tutustuneet käyttöohjeeseen, eivät saa käyttää laitetta. Noudata paikallisia käyttäjien vähimmäisikää koskevia määräyksiä. Laitetta ei saa käyttää alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Käytä tarkoituksenmukaisia työvaatteita.

Pitkiä housuja, tukevia ja liukumattomia kenkiä, kuulosuojaimia.

Työskennellessäsi rinteellä

pidä aina huolta, että seisot tukevasti paikoillasi. Leikkaa ruoho aina poikittain suhteessa rinteeseen, ei koskaan ylös- tai alaspäin.

Älä leikkaa ruohoa, jos rinne on jyrkempi kuin 20 astetta.

Työskentele vain riittävässä päivänvalossa tai keinovalossa. Pidä vartalo, ruumiinosat ja vaatetus kaukana leikkuuteristä. Noudata maakohtaisia käyttöaikoja koskevia määräyksiä. Älä jätä käyttövalmista laitetta ilman valvontaa. Leikkaa ruohoa vain terävillä leikkuuterillä. Älä koskaan käytä laitetta, jos suojalaitteet tai suojaritilät ovat vaurioituneet. Älä koskaan käytä laitetta ilman täysin paikoilleen asennettuja suojalaitteita (esim. suojaläppä, ruohonkeruulaitteet). Tarkasta aina ennen käyttöä, onko laitteessa vaurioita, ja vaihda vaurioituneet osat ennen uutta käyttöä. Kytke moottori pois päältä, odota laitteen pysähtymistä ja irrota sytytystulpan pistoke.

■ kun laitteen käyttö lopetetaan ■ häiriöiden ilmenemisen jälkeen ■ ennen juuttumisen irrottamista ■ ennen tukosten poistamista ■ vieraiden esineiden kosketuksen jälkeen

Etsi ruohonleikkurissa olevat vauriot ja suorita tarpeelliset korjaukset, ennen kuin käynnistät koneen uudelleen ja alat työskennellä ruohonleikkurilla.

Sytytystulpan pistoke työnnetään paikoilleen ja moottori käynnistetään.

häiriöiden poistamisen (katso häiriötaulukko) ja laitteen tarkastuksen jälkeen, laitteen puhdistamisen jälkeen

Tarkasta niitettävä alue kokonaan ja huolellisesti, poista kaikki vieraat esineet. Erityishuomiota on kiinnitettävä ruohonleikkuria käännettäessä tai sitä vedettäessä käyttäjää kohti. Älä aja esteiden yli (esim. oksat, puiden juuret). Poista leikattu ruoho vain moottorin ollessa pysähdyksissä.

Kytke moottori/leikkuuterä pois päältä, kun ylitetään muita pintoja kuin leikattava ruohikko. Älä koskaan nosta tai kanna laitetta moottorin käydessä. Älä syö tai juo täyttäessäsi bensiiniä tai moottoriöljyä. Älä hengitä bensiinihöyryjä.

Asennus

Noudata oheista asennusohjetta.

Huomio!

Laitetta saa käyttää vasta sen täydellisen asennuksen jälkeen.

Tankkaus

Ennen käyttöönottoa täytyy ruohonleikkuri tankata.

Varoitus - tulipalon vaara!

Bensiini ja öljy ovat erittäin herkästi syttyviä!

Mukanatoimitettua moottorinvalmistajan käyttöohjetta on aina noudatettava.

Käyttöaineet

	Bensiini Moottoriöljy
Laji	normaalibensiin/lyijytön	katso moottorinvalmistajanohjeet
Täytömäärä	katso moottorinvalmistajanohjeet	n. 0,6 l

Turvallisuus

Varoitus!

Älä anna moottorin koskaan käydä suljetuissa tiloissa. Myrkytysvaara!

Säilytä bensiiniä ja öljyä vain niille tarkoitetuissa astioissa. Täytä bensiiniä ja öljyä tai tyhjennä niitä vain moottorin ollessa kylmä ja ulkoilmassa. Älä täytä bensiiniä tai öljyä moottorin käydessä. Älä täytä tankkia liikaa (bensiini laajenee). Älä tupakoi tankkauksen aikana. Älä avaa bensiinitankin korkkia moottorin käydessä tai sen ollessa kuuma. Vaihda vaurioitunut tankki tai tankin korkki uusiin. Sulje tankin korkki aina tiukasti. Jos bensiini on päässyt valumaan ulos:

Älä käynnistä moottoria. Vältä käynnistysyrityksiä. Puhdistalaite

Jos moottoriöljyä on päässyt valumaan ulos:

Älä käynnistä moottoria. Ime ulosvalunut moottoriöljy pois öljyä sitovalla aineella tai rätillä ja hävitä se asianmukaisesti.

Puhdistalaite

Jäteöljyä ei saa:

panna roskiin, kaataa viemäriin, jätekaivoon tai maahan

Suosittelemme jäteöljyn viemistä suljetussa astiassa keräyskeskukseen tai asiakaspalveluun.

Bensiinin täyttö

1. Kierrä tankin korkki auki, aseta se puhtaalle alustalle.
2. Täytä bensiini suppilon avulla.
3. Sulje tankin täyttöaukko tiiviisti ja puhdista se.

Moottoriöljyn täyttö

1. Kierrä öljyntäyttökansi auki, aseta se puhtaalle alustalle.
2. Täytä öljy suppilon avulla.
3. Sulje öljyn täyttöaukko tiiviisti ja puhdista se.

Käyttöönotto

Huomio!

Jos leikkuuterissä tai kiinnitysosissa on irrallisia, vaurioituneita tai kuluneita kohtia, laitetta ei saa käyttää.

Suorita ennen käyttöönottoa silmämääräinen tarkastus.

Kuvasymboli seuraavilla sivuilla viittaa kuviin, sivut 4-7.

Leikkuukorkeuden säätö

Huomio - loukkaantumisvaara!

Säädä leikkuukorkeutta vain moottorin ollessa kytkettynä pois päältä ja leikkuuterän ollessa pysähdyksissä.

Säädä aina kaikki pyörät samalle leikkuukorkeudelle. Leikkuukorkeuden säätö riippuu mallista.

Keskussäätö (1)

1. Pidä keskuskorkeuden säädön painiketta painettuna (1).

Paina keskuskorkeuden säädön käsikahvaa alaspäin lyhyempää ruohoa varten (2). Vedä käsikahvaa ylöspäin pidempää ruohoa varten (2). Keskuskorkeuden säädön taso näytetään (3).

1. Vapauta painike halutussa leikkuukorkeudessa.

Akselisäätö tai keskussäätö (2,3)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyörän pikasaätö tai akselisäätö (4)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyöräsäätö (3)

1. Avaa pyöräruuvi.
2. Työnnä pyöräruuvi halutun leikkuukorkeuden aukkoon.
3. Kiristä pyöräruuvi.
4. Kiinnitä huomiota kaikkien pyörien samaan aukkoasentoon.

1. Aseta molemmat peukalot akselin päihin.
2. Aseta sormet leikkurin rungon alle.
3. Vedä akselia molemmilla peukaloilla senhetkisestä leikkuukorkeuden urasta.
4. Vedä akseli molemmilla peukaloilla leikkuukorkeuden halutun uran eteen ja anna sen lukittua paikoilleen.
5. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Ruohonleikkuu ruohonkeruusäiliön kanssa

Huomio - loukkaantumisvaara!

Irrota ruohonkeruusäiliö ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Nosta suojalappua ja ripusta ruohonkeruusäiliö pidikkeisiin (8).

Täytötason näyttö

Täytötason näyttö painuu ilmavirran vaikutuksesta ruohonleikkuun aikana ylöspäin (rha).

Kun ruohonkeruusäiliö on täynnä, täyttötason näyttö on säiliöllä (c b). Ruohonkeruusäiliö täytyy tyhjentää.

Ruohonkeruusäiliön tyhjennys

1. Nosta suojalappaa.
2. Poista ruohonkeruusäiliö pidikkeistä ja irrota se vetämällä taaksepäin (10).
3. Tyhjennä ruohonkeruusäiliö.
4. Nosta suojalappaa ja ripusta ruohonkeruusäiliö takaisin pidikkeisiin (8).

Ruohonleikkuu ilman ruohonkeräyssäiliötä

Huomio!

Leikkaa ruohoa ilman ruohonkeräyssäiliötä vain, jos suojalapun kääntöjousi toimii.

Suojalappu pidetään jousivoiman avulla ruohonleikkurin rungolla. Leikattu ruoho heitetään siten taaksepäin.

Silppuaminen silppuamislaitteella (lisävaruste)

Silputessa leikattua ruohoa ei kerätä, vaan se jää ruohoon. Silppu suojaa maata kuivumiselta ja luovuttaa siihen ravinteita.

Parhaat tulokset saavutetaan, kun ruohoa leikataan säännöllisesti n. 2 cm verran. Vain nuori ruoho, jonka lehtikudos on pehmeä, maatuu nopeasti.

Ruohon korkeus ennen silppuamista: korkeintaan 8 cm. Ruohon korkeus silppuamisen jälkeen: vähintään 4 cm.

Mukauta askelnopeus silppuamiseen, älä kävele liian nopeasti.

Silppuamislaitteen asettaminen paikoilleen

Huomio - loukkaantumisvaara!

Aseta silppuamislaite paikoilleen tai poista se vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Irrota ruohonkeruusäiliö (
2. Nosta suojalappaa ja aseta silppuamislaite ulostulokanavaan (9). Sen täytyy lukittua paikoilleen.

Jos silppuamislaite ei lukitu, se ja leikkuuterä voivat vaurioitua.

Silppuamislaitteen poistaminen

1. Nosta suojalappaa.
2. Avaa silppuamislaitteen lukitus (10/1).
3. Vedä silppuamislaite ulos (10/2).

Ruohonleikkuu sivuttaisella ulostulolla (lisävaruste)

Huomio - loukkaantumisvaara!

Irrota sivuttainen ulostulo ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

Sivuttaisen ulostulon asettaminen paikoilleen

1. Poista ruohonkeruusäiliö ja aseta silppuamislaite paikoilleen.
2. Käännä sivuttaisen ulostulon suojus ylös ja pidä siitä kiinni (1/1).
3. Aseta sivuttainen ulostulokanava paikoilleen (1/2).
4. Sulje suojus hitaasti.

Suojus varmistaa, että sivuttainen ulostulokanava ei putoa.

Sivuttaisen ulostulon poistaminen

1. Käännä sivuttaisen ulostulon suojus ylös ja pidä siitä kiinni (1/1).
2. Poista sivuttainen ulostulo ja sulje suojus (13/2).

Kahvan korkeuden säätö (lisävaruste)

Painikesäätö

1. Pidä molempia painikkeita yläkaaressa painettuina ja säädä haluttu asento (c2/1).
2. Vapauta painikkeet, ja yläkaari lukittuu paikoilleen.

Pidikkeiden säätö

1. Pidä kaaresta kiinni ja avaa molemmat pidikkeet (2/2).
2. Vie kaari haluttuun asentoon
3. Sulje pidikkeet.

Moottorin käynnistäminen

Huomio - myrkytysvaara!

Älä anna moottorin koskaan käydä suljetuissa tiloissa.

Huomio - loukkaantumisvaara!

Älä kallista laitetta käynnistettäessä.

• Käynnistä moottori vain, kun terä on asennettu (terä toimii vastapainona).
• Älä käytä rikastinta tai sytytyspainiketta käynnistäessäsi käyttölämpimän moottorin.
• Älä muuta moottorin säätöasetuksia.

Älä käynnistä laitetta, jos ulostulokanavaa ei ole suojattu yhdellä seuraavista osista:

Ruohonkeruusäiliö, suojaläppä, silppuamislaite.

Paina käynnistyskytkintä erityisen varovasti, valmistajan ohjeita noudattaen. Varmista jalkojen riittävä etäisyys leikkuuterään. Käynnistä laite lyhyemmällä ruoholla.

Asemamerkit laitteessa:

Rikastin* Päälle Pois	Ⅳ
Kaasun kauko-ohjaus* Käynnistys Pysäytys
Kaasun kauko-ohjaus rikastimella*	Ⅳ
Vario-vaihteisto* Nopeasti Hitaasti
Terän kytkentä* Päälle Pois

* riippuen mallista

Manuaalinen käynnistys

ilman kaasun kauko-ohjausta, rikastimella

Rikastin Pälle

Pois

1. Aseta rikastin asentoon 1 (13/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnaru ripeasti ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
4. Aseta rikastin moottorin lämmettyään (n. 15-20 sekuntia) asentoon 2 (3/2).

Moottorissa on vakiokaasusa. Käyntinopeuden saa e ie mahdollista.

ilman kaasun kauko-ohjausta, sytytyspainikkeella (6)

1. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin välein (6). Jos lämpötila on alle 10°C , paina sytytyspainiketta 5 kertaa.
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnaru ripeasti ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).

Moottorissa on vakiokaasusa. Käyntinopeuden saa e ie mahdollista.

ilman kaasun kauko-ohjausta, ilman sytytyspainiketta/rikastinta

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) - Turvakaari ei lukitu paikoilleen.
2. Vedä käynnistysnaru ripeasti ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).

Moottorissa on vakiokaasusa. Käyntinopeuden saa e ie mahdollista.

kaasun kauko-ohjauksella, rikastimella

Kaasun kauko-ohjaus rikastimella

1. Aseta kaasuvipu asentoon

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (7) - Turvakaari ei lukitu paikoilleen.
2. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
3. Aseta moottorin lämpenemisen jälkeen (n. 15-20 sekuntia) kaasuvipu asentoon välille ja (4/2).

kaasun kauko-ohjauksella, ilman sytytyspainiketta/rikastinta

Kaasun kauko-ohjaus Käynnistys Pysäytys

1. Aseta kaasuvipu asentoon (20/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (7) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnaru ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
4. Aseta moottorin lämpenemisen jälkeen (n. 15-20 sekuntia) kaasuvipu asentoon välille ja (20).

kaasun kauko-ohjauksella, sytytyspainikkeella (16)

Kaasun

kauko-ohjaus

Käynnistys Pysäytys

1. Aseta kaasuvipu asentoon (201).
2. Paina sytytyspainiketta 3 kertaa noin 2 sekunnin välein (6). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (c7) - Turvakaari ei lukitu paikoilleen.
4. Vedä käynnistysnaru ripeästi ulospäin ja anna sen jälkeen taas hitaasti kelautua takaisin (18).
5. Heti kun moottori käy, aseta kaasuvipu halutulle käyntinopeudelle asentoon välillä ja (20).

Sähkökäynnistys ilman sytytyspainiketta/rikastinta (15)

1. Aseta kaasuvipu asentoon "KÄYNNISTYS" (45/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (c7) - Turvakaari ei lukitu paikoilleen.
3. Käännä virta-avain virtalukossa kokonaan oikealle (19).
4. Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").
5. Aseta kaasuvipu haluttua moottorin käyntinopeutta vastaavasti asentoon välillä ja (15/2).

Sähköinen käynnistys (lisävaruste)

Sähköinen käynnistys sytytyspainikkeella (6)

1. Aseta kaasuvipu asentoon "KÄYNNISTYS" (181).
2. Paina sytytyspainiketta 3 kertaa noin 2 sekunnin välein (16). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (7) - Turvakaari ei lukitu paikoilleen.
4. Kännä virta-avain virtalukossa kokonaan oikealle (c9).
5. Heti kun moottori käy, vapauta virta-avain (siiryy takaisin asentoon "0").
6. Aseta kaasuvipu haluttua moottorin käyntinopeutta vastaavasti asentoon välillä ja (15/2)

Terän kytkentä (lisävaruste)

Terän kytkentä

Päälle

Terän kytkennän avulla voidaan leikkuuterä kytkeä päälle ja pois päältä moottorin käydessä edelleen.

Leikkuuterän kytkentä päälle

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (c97) - Turvakaari ei lukitu paikoilleen.
2. Työnnä kytkinvipua itsestäsi poispäin (21/1) - Leikkuuterä kytkeytyy päälle.

Leikkuuterän kytkentä pois päältä.

1. Vapauta turvakaari (25).

-Leikkuuterä kytkeytyy pois päältä. - Kytkinvipu siirtyy lepoasentoon (21/2).

Moottorin sammuttaminen

Laite ilman terän kytkentää

1. Aseta kaasuvipu asentoon 20/2
2. Vapauta turvakaari (25). -Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara! Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Laite terän kytkennällä

Terän kytkentä Päälle Pois

1. Vapauta turvakaari (35).
2. Aseta kaasuvipu asentoon (-20/2) - Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara! Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Pyöräveto (lisävaruste) (2

Huomio!

Kytke vaihteisto päälle vain moottorin käydessä.

Pyörän kytkeminen päälle

1. Paina vaihteiston kytkentäkaarta yläkaarta vasten ja pidä siitä kiinni (2) - Vaihteiston kytkentäkaari ei lukitu paikoilleen.
2. Pyöräveto kytkeytyy päälle.

Pyörävedon kytkeminen pois päältä

1. Vapauta vaihteiston kytkentäkaari (24). - Pyöräveto kytkeytyy pois päältä.

Vario-vaihteisto (Speed Control) (lisävaruste)

Vario-vaihteisto Nopeasti Hitaasti

Vario-vaihteiston avulla voidaan ruohonleikkurin ajonopeutta säätää portaattomasti.

Huomio!

Käytä vipua vain moottorin käydessä. Kytkentä ilman moottoria voi vaurioittaa käyttömekanismia.

Suurempaa nopeutta varten vedä vipua (23) suuntaan (3/2) ■ Pienempää nopeutta varten vedä vipua (23) suuntaan (3/1)

Mukauta ajonopeus aina vallitseviin maanpinnan ja ruohon ominaisuuksiin.

Huolto ja hoito

Huomio - loukkaantumisvaara!

• Ennen kaikkia huolto- ja hoitotöitä on moottori aina kytkettävä pois päältä ja sytytystulpan pistoke irrotettava.
• Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt. Leikkuuterään kohdistuvissa huolto- ja hoitotoimissa on aina käytettävä suojakäsineitä!

Tarkasta säännöllisesti ruohonkeruulaitteen toiminta ja sen kuluminen. Puhdista laite aina käytön jälkeen. Älä suihkuta laitetta vedellä. Sisään päässyt vesi voi johtaa häiriöihin (sytytysjärjestelmä, kaasutin). Tarkasta säännöllisesti, onko leikkuuterissä vaurioita. Vaihda aina vialliset äänenvaimentimet.

Ruohonleikkurin kallistaminen

Riippuen moottorin valmistajasta, täytyy:

kaasuttajan/ilmansuodattimen osoittaa ylöspäin (6) ja sytytystulpan osoittaa ylöspäin (27)

Noudata moottorin valmistajan käyttöohjetta!

Leikkuuterien hiominen/vaihto

Tylsät tai vaurioituneet leikkuuterät saa teroittaa/uusia vain huoltopisteessä tai valtuutetussa ammattikorjaamossa. Hiotut leikkuuterät täytyy tasapainottaa.

Huomio!

Tasapainottamattomat terät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleikkuria.

Käynnistysakun lataus (lisävaruste)

Käynnistysakku on huoltovapaa ja se latautuu normaalisti ruohonleikkurin kautta.

Erityistapauksissa on käyttäjän ladattava akku:

Ennen ruohonleikkurin ensimmäistä käyttöönottoa, jos akku on tyhjentynyt, ennen talven tuloa tai pitempien seisokkien jälkeen (> 6 kuukautta).

Lataaminen:

1. Ota laturi akkukotelosta.
2. Irrota akun kaapeli moottorin kaapelista (18).
3. Yhdistä akun kaapeli laturin kaapeliin (29).
4. Yhdistä laturi verkkovirtaan. Verkkovirran jännitteen täytyy olla sama kuin laturin käyttöjännite.

Latausaika on n. 36 tuntia. Käytä vain mukana toimitettua alkuperäislaturia.

Huomio!

• Lataa käynnistysakku vain kuivassa, hyvin tuuletetussa tilassa.
• Älä käytä ruohonleikkuria lataamisen aikana.

Moottorin huolto

Moottoriöljyn vaihto

1. Aseta öljyn talteenottoa varten valmiiksi tähän sopiva astia.
2. Anna öljyn valua täysin ulos öljyntäyttöaukon kautta tai ime se ulos.

Huolehdi käytetyn öljyn asianmukaisesta jätehuollosta!

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.

Jäteöljyä ei saa

panna roskiin, kaataa viemäriin tai jätekaivoon, kaataa maahan

Ilmansuodattimen vaihto

Noudata moottorin valmistajan ohjeita.

Sytytystulpan vaihto

Noudata moottorin valmistajan ohjeita.

Pyöräveto (lisävaruste)

Bowden-vaijerin säätö

Jos pyörävetoa ei moottorin käydessä enää voi kytkeä päälle tai pois, täytyy vastaava Bowden-vaijeri säätää.

Huomio!

Säädä Bowden-vaijeri vain moottorin ollessa kytkettynä pois päältä.

1. Käännä säätöosaa Bowden-vaijerissa nuolen suuntaan (30).
2. Säädön tarkistamista varten käynnistä moottori ja kytke pyöräveto päälle.
3. Jos pyöräveto ei vieläkään toimi, täytyy ruohonleikkuri viedä huoltopisteeseen tai valtuutettuun ammattikorjaamoon.

Käyttöpyörän rasvaus

Suihkuta vaihteistoakselissa oleva käyttöpyörä silloin tällöin ruiskuöljyllä.

Pyörävedon vaihteisto on huoltovapaa.

Varastointi

Huomio - räjähdysvaara!

Älä varastoi laitetta avotulen tai kuumien esineiden läheisyydessä.

Anna moottorin jäähtyä.

Käännä tila säästämiseksi yläkaari alas (31, 32).

Varastoi laite kuivassa paikassa ja lasten ja asiattomien henkilöiden ulottumattomissa. Varastoi käynnistysakku niin, että se ei jäädy. Lataa käynnistysakku uudelleen silloin tällöin. Tyhjennä bensiinitankki. Irrota sytytystulpan pistoke.

Korjaus

Korjaustöitä saavat tehdä vain huoltopisteet ja valtuutetut ammattikorjaamot.

Hävittäminen

Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.

Ohjeita häiriöiden sattuessa

Huomio!

Terää ja moottoriakselia ei saa suoristaa.

Häiriö Ratkaisu
Moofteri ei käynnisty · Täytä	bensiiniä · Aseta kaasuvipu asentoon "Käynnistys" · Kytke rikastin pälle · Paina moottorikytkimen karikahvaa yläkaareen pän · Tarkasta sytytystulpat, vaihda tarvittaessa · Puhdista ilmansuodatin · Pyörätä niittoteriä vapaasti · Lataa käynnistysakku · Käynnistä jo leikatulla nurmikolla
Moofterin teho laskee · Korjaa	leikkuukorkeus · Hio/VAIHDA niittoterät · Puhdista ulostulokanava/runko · Puhdista ilmansuodatin · Vähennä työskentelynopeutta
Epäpuhdas leikkuutulos ·	Hio/VAIHDA niittoterät · Korjaa leikkuukorkeus
Ruohonkeruusäillö ei täytyrittävästi	· Korjaa leikkuukorkeus · Anna ruohon kuivua · Hio/VAIHDA niittoterät · Puhdista ruohonkeruusäillö nritlä · Puhdista ulostulokanava/runko
Pyöräveto ei toimi · Sääddä	Bowden-vaijeri · Kiilahihna vialinen · Ota yhteyttä asiakspalvelun huoltokorjaamoon · Likaa pyörävedossa, poista hammashihna ja vaihteisto · Suihkuta vapaasti pyörivät osat (käytöpyörä vaihteistoaksellila) öljyllä
Pyörät eivät pyörvi vaihteistonollessa päälekyktettynä	· Kiristä pyörän ruuvit · Pyöränapa vialinen · Kiilahihna vialinen · Ota yhteyttä asiakspalvelun huoltokorjaamoon
Laite tärise epätavallisen voimakkaasti	· Tarkasta niittoterät

Jos ilmeneviä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asiakaspalveluumme.

Ammattitaitoinen tarkastus on aina tarpeen, jos:

jos on ajettu esteeseen, moottori yhtäkkiä pysähtyy, vaihteisto on vaurioitunut, kiilahihna on vaurioitunut, jos terä on taipunut, moottoriakseli on taipunut.

EY-vaatimustemukaisuusvakuutus

katso asennusohje

Takuu

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosan. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:

Takuu raukeaa seuraavissa tapauksissa:

Laitetta käytetään asianmukaisesti, käyttöohjetta noudatetaan, laitteessa käytetään alkuperäisiä varaosia.

Laitetta on yritetty korjata, laitteeseen on tehty teknisiä muutoksia, laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen).

Takuu ei koske:

Maalivaurioita, jotka johtuvat normaalista kulumisesta. Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXXXX (X).

Polttomoottoreita. Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset.

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja ostokuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.

Käsiraamat

Ühendage taas süüteküünla juhe ja käivitage mootor

Pärast rikke kõrvaldamist (vt rikete tabel) ja masina kontrollimist pärast masina puhastamist

Löiketera kinni pokkamiseks

Tähelepanu - raskete löikevigastuste oht!

Tasshammasratta määrimine

Määrige tasshammasratas veetaval völlil aeg-ajalt pritsitava õliga kokku

Išjungti peilio sankabą

1. Paleiskite apsauginį langelį (15).
2. Peilio sankaba išjungiama.
3. Sankabos svirtis atsistoja į laukimo padėtį (21/2).

Išjunkite variklį

Prietaisas be peilio sankabos

1. Nustatykite kuro svirtelę į padėtį 20
2. Paleiskite apsauginį langelį (25). - Variklis išsijungia.

Pois

Moottorin käydessä, moottorin öljy on tarkistettava ja öljynpaineen on oltava jatkuva. Moottorin käydessä öljynpaineen on oltava jatkuva.
