5352 VS ALU - Ruohonleikkuri SOLO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Bensiinikäyttöinen ruohonleikkuri
Merkki	Solo
Malli	5352 VS ALU
Moottori	Lyijytön bensiini, manuaalinen tai sähköinen käynnistys (version mukaan)
Leikkuuleveys	Noin 53 cm (mallin 5352 mukaan)
Leikkuukorkeuden säätö	Keski- tai akselisäätö, useita lovia
Ruohonkeruuastia	Täyttötason ilmaisimella
Lisätoiminnot	Silppuaminen (valinnainen sarja), sivusuuntainen poisto (valinnainen), pyöräveto (valinnainen), Vario-veto (valinnainen)
Turvalaitteet	Turvakahva, heijastinläppä, moottorijarru
Voimanlähde	Lyijytön bensiini (säiliö), moottoriöljy (noin 0,6 L)
Mitat (P x L x K)	Noin 150 x 55 x 100 cm (arvio)
Paino	Noin 30 kg (arvio bensiinimallille)
Säännöllinen huolto	Puhdistus käytön jälkeen, terän tarkastus ja teroitus, öljynvaihto, ilmansuodattimen ja sytytystulpan vaihto
Puhdistus	Älä käytä vesisuihkua; puhdista liinalla
Varaosat	Saatavilla valtuutetun huoltoliikkeen kautta (terä, hihna, suodatin, sytytystulppa)
Korjattavuus	Vie valtuutettuun huoltoliikkeeseen kaikki korjaukset
Takuu	Lainmukainen takuu; ei kaupalliseen käyttöön
Käyttötarkoitus	Yksityiskäyttö, kuiva ruoho, kaltevuus <20°

Usein kysytyt kysymykset - 5352 VS ALU SOLO

Miten käynnistän Solo 5352 VS ALU -ruohonleikkurin?

Käytä manuaalista käynnistystä: vedä turvakahva ohjaustankoon ja pidä se, vedä sitten nopeasti käynnistysnarusta. Sähköisessä käynnistyksessä: käännä virta-avain oikealle samalla kun pidät turvakahvaa.

Miten säädän leikkuukorkeutta?

Käytä keskisäätöä: paina painiketta ja työnnä tai vedä kahvaa. Tai akselisäätöä: työnnä lukitusvipua ja siirrä sitä sivusuunnassa. Varmista, että kaikki pyörät ovat samassa lovessa.

Millaista bensiiniä tulee käyttää?

Käytä tavallista lyijytöntä bensiiniä. Älä sekoita öljyyn. Täytä säiliö ulkona, kylmällä moottorilla.

Miten tyhjennän ruohonkeruuastian?

Nosta heijastinläppä, irrota astia ja vedä se taaksepäin. Tyhjennä se ja kiinnitä se takaisin nostamalla läppä uudelleen.

Ruohonleikkuri tärisee epänormaalisti, mitä tehdä?

Sammuta moottori ja tarkista leikkuuterä: sen on oltava tasapainossa ja vahingoittumaton. Jos terä on vääntynyt, vaihdata se ammattilaisella.

Miten huollan terää?

Teroita tai vaihda terä, jos se on tylsä. Teroitusta varten vie se valtuutettuun huoltoliikkeeseen. Epätasapainoinen terä aiheuttaa tärinää.

Milloin ja miten moottoriöljy vaihdetaan?

Vaihda moottoriöljy vuosittain tai 50 käyttötunnin jälkeen. Aseta keräysastia tyhjennysaukon alle, anna öljyn valua, ja hävitä se kierrätyskeskuksessa.

Pyöräveto ei toimi, mitä tehdä?

Tarkista Bowden-kaapelin säätö: käännä säätöelintä nuolen suuntaan. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Voinko leikata silppuussarjalla?

Kyllä, aseta silppuussarja poistoaukkoon poistettuasi ruohonkeruuastian. Ruohon korkeuden tulee olla enintään 8 cm ennen leikkuuta, ja jäljelle jäävä korkeus vähintään 4 cm hyvän tuloksen saavuttamiseksi.

Mistä löydän varaosia?

Käänny valtuutetun huoltoliikkeen tai jälleenmyyjän puoleen. Käytä vain alkuperäisiä osia takuun säilyttämiseksi.

KÄYTTÖOHJE 5352 VS ALU SOLO

Käsikirjaa koskevia tietoja

■ Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys. Tutustu käyttölaitteisiin ja koneen käyttöön ennen käyttöä.
Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.

Merkkien selitykset

Huomio!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

Kamerasymboli viittaa kuviiin.

Sisällysluettelo

Käsikirjaa koskevia tietoja 185

Tuotekuvaus....185

Turva- ja suojalaitteet 185

Turvaohjeet....187

Asennus....188

Tankkaus 188

Käyttöönotto 189

Huolto ja hoito 192

Varastointi....193

Korjaus 193

Hävittäminen....193

EY-vaatimustenmukaisuusvakuutus 193

Takuu....193

Ohjeita häiriöiden sattuessa 194

Tuotekuvaus

Tässä käyttöohjeessa kuvataan erilaisia bensiinikäyttöisiä ruohonleikkurimalleja. Muutamissa malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat lisäksi silppuamiseen.

Oman mallin voi tunnistaa tuotekuvien ja erilaisten lisävarusteiden kuvausten perusteella.

Määräysten mukainen käyttö

Tämä laite on tarkoitettu ruohon leikkuuseen yksityiskäytössä ja sitä saa käyttää ainoastaan ruohon ollessa kuivaa.

Muun tai laajemman käytön katsotaan olevan määräysten vastaista käyttöä.

Mahdollinen virheellinen käyttö

Tämä ruohonleikkuri ei sovellu käytettäväksi yleisillä ruohokentillä, puistoissa, urheilukentillä eikä maa- ja metsätaloudessa
■ Turvalaitteita ei saa poistaa tai ohittaa
■ Laitetta ei saa käyttää sateella tai ruohon ollessa märkää
■ Laitetta ei saa käyttää ammattimaisiin tarkoituksiin

Turva- ja suojalaitteet

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Turvakaari

Laite on varustettu turvakaarella. Irrota vaarallisen tilanteen uhatessa otteesi turvakaaresta.

Laitteet ilman terän kytkentää:

■ Leikkuuterä pysäytetään
■ Moottori pysäytetään

Laitteet terän kytkennällä:

■ Leikkuuterä pysäytetään
■ Moottori käy edelleen

Suojaläppä

Suojaläppä suojaa ulossinkoutuvilta osilta.

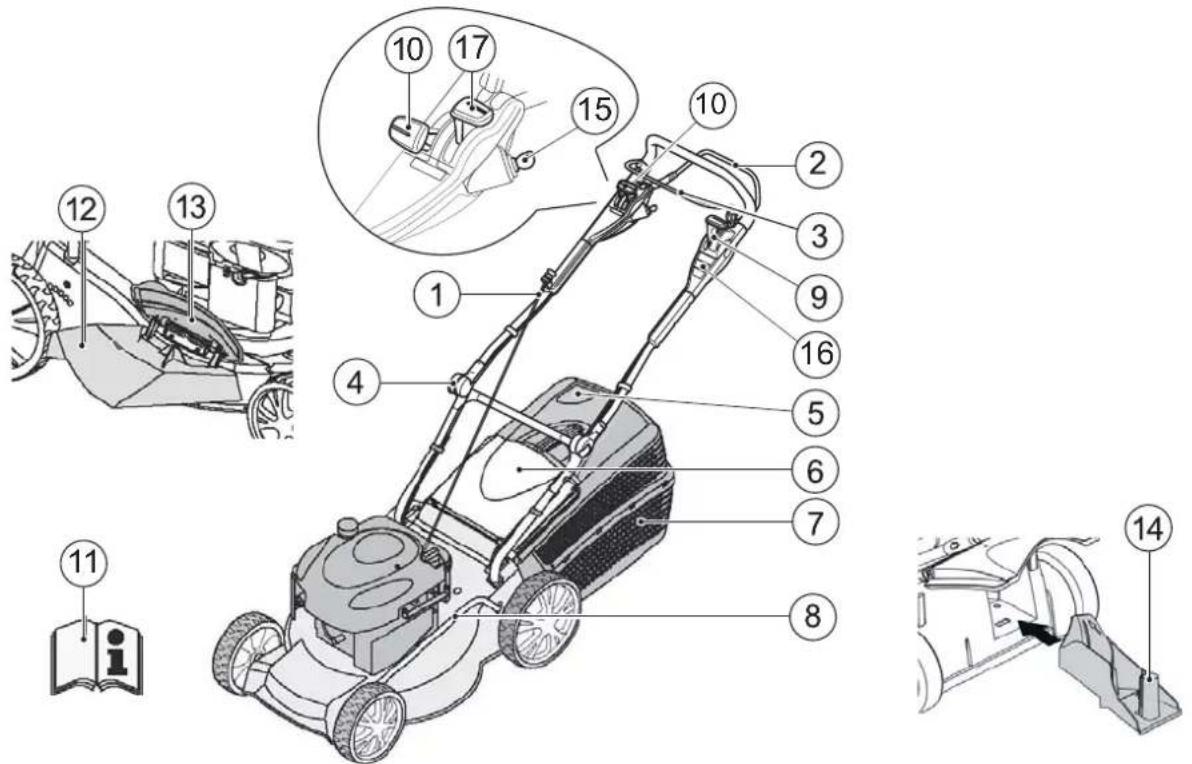

1 Käynnistysnaru 10 Vario-vaihteisto*
2 Pyöräveto* 11 Käyttöohje
3 Turvakaari 12 Ulostulo-osa*
4 Ergonominen korkeudensäätö* 13 Sulkukansi*
5 Täyttötason näyttö* 14 Silppuamislaite*
6 Suojaläppä 15 Virtalukko sähkökäynnistystä varten*
7 Ruohonkerääjä 16 Pikaoppaan
8 Leikkuukorkeuden säätö 17 Kaasun kauko-ohjaus*
9 Terän kytkentä* * riippuen mallista

Laitteessa olevat symbolit

	Huomio!Käsittelyssä on noudatettava ehdotonta varovaisuutta.		Irrota ennen leikkuuterien kanssa työskentelyä sytytystulpan pistoke.
	Lue käyttöohje ennen käyttöönottoa!		Virtalukko sähkökäynnistystä varten:Poista avain virtalukosta ennen huolto- ja korjaustöitä!
	Vaara-alueella ei saa oleskella muita ihmisiä!		PikaoppaanVapauta moottorijarru.
	Jalat ja kädet on pidettävä kaukana leikkuriterien alueelta!		PikaoppaanKytke pyöräveto päälle.
	Pysy etäällä vaaralliselta alueelta.		PikaoppaanKaasun kauko-ohjaus käynnistys / pysäytys.

Lisäsymbolit sähkökäynnistyksellä varustetuille laitteille

Huomio! Sähköiskun vaara.

Pidä liitäntäjohto kaukana leikkuuteristä.

Kytke laite aina irti verkkovirrasta ennen huoltotöitä tai jos kaapeli on vaurioitunut.

Turvaohjeet

Huomio!

Laitetta saa käyttää vain sen ollessa teknisesti moitteettomassa kunnossa!

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Huomio - tulipalon vaara!

Tankattua konetta ei saa säilyttää sellaisissa rakennuksissa, missä bensiinihöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa!

Pidä moottorin, pakoputken, akkukotelon, polttonestesäiliön alue vapaana leikkuujätteistä, bensiinistä ja öljystä.

■ Vaara-alueella ei saa oleskella muita ihmisiä
Koneen käyttäjä tai omistaja on vastuussa muille ihmisille aiheutetuista tapaturmista tai esinevahingoista
Lapset tai muut henkilöt, jotka eivät ole tutustuneet käyttöohjeeseen, eivät saa käyttää laitetta
■ Noudata paikallisia käyttäjien vähimmäisikää koskevia määräyksiä
■ Laitetta ei saa käyttää alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena

■ Käytä tarkoituksenmukaisia työvaatteita

Pitkiä housuja
■ Tukevia ja liukumattomia kenkiä
Kuulosuojaimia

■ Työskennellessä rinteellä
pidä aina huolta, että seisot tukevasti paikoillasi
leikkaa ruoho aina poikittain suhteessa rinteeseen, ei koskaan ylös- tai alaspäin

älä leikkaa ruohoa, jos rinne on jyrkempi kuin 20°
■ ole erityisen varovainen kallistettaessa

■ Työskentele vain riittävässä päivänvalossa tai keinotekoisessa valaistuksessa

■ Pidä vartalo, ruumiinosat ja vaatetus kaukana leikkuuteristä

■ Noudata maakohtaisia käyttöaikoja koskevia määräyksiä

- Älä jätä käyttövalmista laitetta ilman valvontaa

■ Leikkaa ruohoa vain terävillä leikkuuterillä

- Älä koskaan käytä laitetta, jos suojalaitteet / suojaritilät ovat vaurioituneet

- Älä koskaan käytä laitetta ilman täysin paikoilleen asennettuja suojalaitteita (esim.: suojaläppä, ruohonkeruulaitteet)

Tarkasta aina ennen käyttöä, onko laitteessa vaurioita ja vaihdata ennen uutta käyttöä vaurioituneet osat

Kytke moottori pois päältä, odota laitteen pysähtymistä ja irrota sytytystulpan pistoke

kun laitteen käyttö lopetetaan
häiriöiden ilmenemisen jälkeen
■ ennen juuttumisen irrottamista
■ ennen tukosten poistamista
■ vieraiden esineiden kosketuksen jälkeen
jos koneessa ilmenee häiriöitä ja epätavallista tärinää

Etsi ruohonleikkurissa olevat vauriot ja suorita tarpeelliset korjaukset, ennen kuin käynnistät koneen uudelleen ja alat työskennellä ruohonleikkurilla.

■ Sytytystulpan pistoke työnnetään paikoilleen ja moottori käynnistetään
häiriöiden poistamisen (katso häiriötaulukko) ja laitteen tarkastuksen jälkeen
■ laitteen puhdistamisen jälkeen

Tarkasta niitettävä alue kokonaan ja huolellisesti, poista kaikki vieraat esineet

■ Erityishuomiota on kiinnitettävä ruohonleikkuria käännettäessä tai sitä vedettäessä käyttäjää kohti

- Älä aja esteiden yli (esim. oksat, puiden juuret)

■ Poista leikattu ruoho vain moottorin ollessa pysähdyksissä

Kytke moottori/leikkuuterä pois päältä, kun ylitetään muita pintoja kuin leikattava ruohikko
- Älä koskaan nosta tai kanna laitetta moottorin käydessä
- Älä syö tai juo täyttäessäsi bensiiniä tai moottoriöljyä
■ Älä hengitä bensiinihöyryjä
■ Ohjaa laitetta kävelyvauhdilla
■ Tarkasta mutterien, ruuvien ja pulttien tukeva kiinnitys ennen käyttöä

Asennus

Noudata oheista asennusohjetta.

Huomio!

Laitetta saa käyttää vasta sen täydellisen asennuksen jälkeen.

Tankkaus

Ennen käyttöönottoa täytyy ruohonleikkuri tankata.

Varoitus - tulipalon vaara!

Bensiini ja öljy ovat erittäin herkästi syttyviä!

Varoitus!

Poista avain virtalukosta!

Mukanatoimitettua moottorinvalmistajan käyttöohjetta on aina noudatettava.

Käyttöaineet

	Bensiini Moottoriöljy
Laji normaalibensiini/lyijytön		katso moottorin valmistajan ohjeet
Täyttömäärä katso moottorin valmistajan ohjeet		n. 0,6 l

Turvallisuus

Varoitus!

Älä anna moottorin koskaan käydä suljetuissa tiloissa. Myrkytysvaara!

Säilytä bensiiniä ja öljyä vain niille tarkoitetuissa astioissa
Täytä bensiiniä ja öljyä tai tyhjennä niitä vain moottorin ollessa kylmä ja ulkoilmassa
- Älä täytä bensiiniä tai öljyä moottorin käydessä
- Älä täytä tankkia liikaa (bensiini laajenee)
■ Älä tupakoi tankkauksen aikana
- Älä avaa bensiinitankin korkkia moottorin käydessä tai sen ollessa kuuma.
■ Vaihda vaurioitunut tankki tai tankin korkki uusiin
■ Sulje tankin korkki aina tiukasti
■ Jos bensiiniä on päässyt valumaan ulos:
- Älä käynnistä moottoria
Vältä käynnistysyrityksiä
Puhdista laite
■ Jos moottoriöljyä on päässyt valumaan ulos:
- Älä käynnistä moottoria
Ime ulosvalunut moottoriöljy pois öljyä sitovalla aineella tai rätillä ja hävitä se asianmukaisesti
Puhdista laite

Jäteöljyä ei saa:

■ panna roskiin
■ kaataa viemäriin, jätekaivoon tai maahan

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.

Bensiinin täyttö

1. Kierrä tankin korkki auki, aseta se puhtaalle alustalle.
2. Täytä bensiiniä suppilon avulla.
3. Sulje tankin täyttöaukko tiiviisti ja puhdista se.

Moottoriöljyn täyttö

1. Kierrä öljyntäyttökansi auki, aseta se puhtaalle alustalle.
2. Täytä öljyä suppilon avulla.
3. Sulje öljyn täyttöaukko tiiviisti ja puhdista se.

Varoitus!

Poista avain virtalukosta!

Käyttöönotto

Huomio!

Jos leikkuuterissä tai kiinnitysosissa on irrallisia, vaurioituneita tai kuluneita kohtia, laitetta ei saa käyttää.

Suorita aine ennen käyttöönottoa silmämääräinen tarkastus.

Varoitus!

Poista avain virtalukosta!

Kamerasymboli seuraavilla sivuilla viittaa kuviiin, sivu 4–7.

Leikkuukorkeuden säätö

Huomio - loukkaantumisvaara!

Säädä leikkuukorkeutta vain moottorin ollessa kytkettynä pois päältä ja leikkuuterän ollessa pysähdyksissä.

- Säädä aina kaikki pyörät samalle leikkuukorkeudelle.

- Leikkuukorkeuden säätö riippuu mallista.

Keskussäätö (1)

1. Pidä keskuskorkeuden säädön painiketta painettuna (1/1).

Paina lyhyempää ruohoa varten keskuskorkeuden säädön käsikahvaa alaspäin (1/2)
Vedä pitempää ruohoa varten keskuskorkeuden säädön käsikahvaa ylöspäin (1/2)
Keskuskorkeuden säädön taso näytetään (1/3)

1. Vapauta painike halutussa leikkuukorkeudessa.

Akselisäätö tai keskussäätö (2)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Ruohonleikkuu ruohonkeruusäiliön kanssa

Huomio - loukkaantumisvaara!

Irrota ruohonkeruusäiliö ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Nosta suojaläppää ja ripusta ruohonkeruusäiliö pidikkeisiin (4).

Huomio!

Vain oikein paikalleen laitettu, vaurioitumaton ruohon keräyslaatikko tarjoaa riittävän suojan sinkoilevia kappaleita vastaan!

Täyttötason näyttö

Täyttötason näyttö painuu ilmavirran vaikutuksesta ruohonleikkuun aikana ylöspäin (3a).

Kun ruohonkeruusäiliö on täynnä, täyttötason näyttö on säiliöllä (3b). Ruohonkeruusäiliö täytyy tyhjentää.

Ruohonkeruusäiliön tyhjennys

1. Nosta suojaläppää.
2. Poista ruohonkeruusäiliö pidikkeistä ja irrota se vetämällä taaksepäin (4).
3. Tyhjennä ruohonkeruusäiliö.
4. Nosta suojaläppää ja ripusta ruohonkeruusäiliö takaisin pidikkeisiin (☐ 4).

Ruohonleikkuu ilman ruohonkeräyssäiliötä

Huomio!

Leikkaa ruohoa ilman ruohonkeräyssäiliötä vain, jos suojaläpän kääntöjousi toimii.

Suojaläppää pidetään jousivoiman avulla ruohonleikkurin rungolla. Leikattu ruoho heitetään siten taaksepäin.

Silppuaminen silppuamislaitteella (lisävaruste)

Silputessa leikattua ruohoa ei kerätä, vaan se jää ruohoon. Silppu suojaa maata kuivumiselta ja luovuttaa siihen ravinteita.

Parhaat tulokset saavutetaan, kun ruohoa leikataan säännöllisesti n. 2 cm verran. Vain nuori ruoho, jonka lehtikudos on pehmeä, mätänee nopeasti.

■ Ruohon korkeus ennen silppuamista: korkeintaan 8 cm
■ Ruohon korkeus silppuamisen jälkeen: vähintään 4 cm

Mukauta askelnopeus silppuamiseen, älä kävele liian nopeasti.

Silppuamislaitteen asettaminen paikoilleen

Huomio - loukkaantumisvaara!

Aseta silppuamislaite paikoilleen tai poista se vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Irrota ruohonkeruusäiliö ( 4).
2. Nosta suojaläppää ja aseta silppuamislaite ulostulokanavaan (5). Sen täytyy lukittua paikoilleen.

Jos silppuamislaite ei lukitu, se ja leikkuuterä voivat vaurioitua.

Silppuamislaitteen poistaminen

1. Nosta suojaläppää.
2. Avaa silppuamislaitteen lukitus ( 6/1).
3. Vedä silppuamislaite ulos ( 6/2).

Leikkaaminen sivuheittokanavaa (lisävaruste) käyttäen

Huomio – loukkaantumisvaara!

Poista tai kiinnitä sivuheittotorvi vain, kun moottori on kytketty pois päältä ja leikkuuterä on pysähdyksissä.

Sivuheittokanavan laittaminen paikalleen

1. Poista ruohon keräyslaatikko ja laita silppuamisosat paikalleen.

2. Työnnä sivuheittokanavan suojuksen vapautusvipua (7/1).

3. Taita sivuheittokanavan suojus auki ja pidä siitä kiinni (7/2).

4. Laita sivuheittokanava paikalleen ( 7/3).
5. Sulje suojus hitaasti. Suojus estää sivuheittokanavaa putoamasta pois paikaltaan.

Sivuheittokanavan poistaminen

1. Taita sivuheittokanavan suojus auki ja pidä siitä kiinni (7/2).
2. Poista sivuheittokanava ja sulje suojus ( 7/3).

Kahvan korkeuden säätö (lisävaruste)

Pidikkeiden säätö

1. Pidä kaaresta kiinni ja avaa molemmat pidikkeet (8).
2. Vie kaari haluttuun asentoon
3. Sulje pidikkeet.

Moottorin käynnistäminen

Huomio - myrkytysvaara!

Älä anna moottorin koskaan käydä suljetuissa tiloissa.

Huomio - loukkaantumisvaara!

Älä kallista laitetta käynnistettäessä.

• Käynnistä moottori vain, kun terä on asennettu (terä toimii vastapainona)
• ÄLÄ käytä rikastinta tai sytytyspainiketta käynnistäessäsi käyttölämpimän moottorin
• Älä muuta moottorin säädinasetuksia

- Älä käynnistä laitetta, jos ulostulokanavaa ei ole suojattu yhdellä seuraavista osista:

Ruohonkeruusäiliö
Suojaläppä
Silppuamislaite

■ Paina käynnistyskytkintä erityisen varovasti, valmistajan ohjeita noudattaen

■ Varmista jalkojen riittävä etäisyys leikkuuteriin

Käynnistä laite lyhyemmällä ruoholla

Manuaalinen käynnistys

ilman kauko-ohjauksella

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (10) – Turvakaari ei lukitu paikoilleen.
2. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (11).

kaasun kauko-ohjauksella

1. Aseta kaasuvipu asentoon max ( 10/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (10) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (11).
4. Aseta moottorin lämpiämisen jälkeen (n. 15–20 sekuntia) kaasuvipu asentoon välillä min ja max.

Sähkökäynnistys ilman sytytyspainiketta/rikastinta

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (10) – Turvakaari ei lukitu paikoilleen.
2. Käännä virta-avain virtalukossa kokonaan oikealle (62).
3. Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").

Terän kytkentä (lisävaruste)

Terän kytkennän avulla voidaan leikkuuterä kytkeä päälle ja pois päältä moottorin käydessä edelleen.

Leikkuuterän kytkentä päälle

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (10) - Turvakaari ei lukitu paikoilleen.
2. Työnnö kytkinvipua itsestäsi poispäin ( 9/1) - Leikkuuterä kytkeytyy päälle.

Leikkuuterän kytkentä pois päältä.

1. Vapauta turvakaari ( 16).
2. Leikkuuterä kytkeytyy pois päältä.
3. Kytkinvipu siirtyy lepoasentoon (9/2).

Moottorin sammuttaminen

Laite ilman terän kytkentää

1. Vapauta turvakaari ( 16).
2. Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Varoitus!

Poista avain virtalukosta!

Laite terän kytkennällä

1. Vapauta turvakaari ( 16).
2. Aseta kaasuvipu asentoon min ( 10/2).
3. Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Pyöräveto (lisävaruste) (4)

Huomio!

Kytke vaihteisto päälle vain moottorin käydessä.

Pyörävedon kytkeminen päälle

1. Paina vaihteiston kytkentäkaarta yläkaarta vasten ja pidä siitä kiinni (13) – Vaihteiston kytkentäkaari ei lukitu paikoilleen.
2. Pyöräveto kytkeytyy päälle.

Pyörävedon kytkeminen pois päältä

1. Vapauta vaihteiston kytkentäkaari ( 15).
2. Pyöräveto kytkeytyy pois päältä.

Vario-vaihteisto (Speed Control) (lisävaruste)

Vario-vaihteiston avulla voidaan ruohonleikkurin ajonopeutta säätää portaattomasti.

Huomio!

Käytä vipua vain moottorin käydessä.

Kytkentä ilman moottoria voi vaurioittaa käyttömekanismia.

■ Suurempaa nopeutta varten vedä vipua (14) suuntaan (14/2)

■ Pienempää nopeutta varten vedä vipu(14) suuntaan (14/1)

Mukauta ajonopeus aina vallitseviin maanpinnan ja ruohon ominaisuuksiin.

Huelto ja hoito

Huomio - loukkaantumisvaara!

• Ennen kaikkia huolto- ja hoitotöitä on moottori aina kytkettävä pois päältä ja sytytystulpan pistoke irrotettava.
• Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.
• Leikkuuterään kohdistuvissa huolto- ja hoitotöissä on aina käytettävä työkäsineitä!
• Poista avain virtalukosta!

■ Tarkasta säännöllisesti ruohonkeruulaitteen toiminta ja sen kuluminen
■ Puhdista laite aina käytön jälkeen
- Älä suihkuta laitetta vedellä Sisäänpäässyt vesi voi johtaa häiriöihin (sytytysjärjestelmä, kaasutin)
■ Tarkasta säännöllisesti, onko leikkuuterissä vaurioita
■ Vaihda aina vialliset äänenvaimentimet

Ruohonleikkurin kallistaminen

Riippuen moottorin valmistajasta, täytyy:

■ kaasuttajan/ilmansuodattimen osoittaa ylöspäin (17)
■ sytytystulpan osoittaa ylöspäi (18)

Noudata moottorin valmistajan käyttöohjetta!

Leikkuuterien hiominen/vaihto

■ Tylsät tai vaurioituneet leikkuuterät saa teroittaa/uusia vain huoltopisteessä tai valtuutetussa ammattikorjaamossa
■ Hiotut leikkuuterät täytyy tasapainottaa

Huomio!

Tasapainottamattomat terät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleikkuria.

■ Ammattitaitoinen tarkastus on aina tarpeen, jos:
- jos on ajettu esteeseen
■ moottori yhtäkkiä pysähtyy
■ vaihteisto on vaurioitunut
- kiilahihna on vaurioitunut
jos terä on taipunut
■ moottoriakseli on taipunut

Käynnistysakun lataus (lisävaruste)

■ Noudata moottorin valmistajan ohjeita.

Huomio!

Käytä vain mukanatoimitettua alkuperäislaturia.

• Lataa käynnistysakku vain kuivassa, hyvin tuuletetussa tilassa.
• Älä käytä ruohonleikkuria lataamisen aikana.

Moottorin huolto

Moottoriöljyn vaihto

1. Aseta öljyn talteenottoa varten valmiiksi tähän sopiva astia.
2. Anna öljyn valua täysin ulos öljyntäyttöaukon kautta tai ime se ulos.

Huolehdi käytetyn öljyn asianmukaisesta jätehuollosta!

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.

Jäteöljyä ei saa

• panna roskiin
• kaataa viemäriin tai jätekaivoon
• kaataa maahan

Ilmansuodattimen vaihto

■ Noudata moottorin valmistajan ohjeita.

Sytytystulpan vaihto

■ Noudata moottorin valmistajan ohjeita.

Pyöräveto (lisävaruste)

Bowden-vaijerin säätö

Jos pyörävetoa ei moottorin käydessä enää voi kytkeä päälle tai päältä- pois, täytyy vastaava Bowden-vaijeri säätää.

Huomio!

Säädä Bowden-vaijeri vain moottorin ollessa kytkettynä pois päältä.

1. Käännä säätöosaa Bowden-vaijerissa nuolen suuntaan (19).
2. Säädön tarkistamista varten käynnistä moottori ja kytke pyöräveto päälle.
3. Jos pyöräveto ei vieläkään toimi, täytyy ruohonleikkuri viedä huoltopisteeseen tai valtuutettuun ammattikorjaamoon.

Käyttöpyörän rasvaus

■ Suihkuta vaihteistoakselissa oleva käyttöpyörä silloin tällöin ruiskuöljyllä

Pyörävedon vaihteisto on huoltovapaa.

Takuu

Varastointi

Huomio - räjähdysvaara!

Älä varastoi laitetta avotulen tai kuumien esineiden läheisyyteen.

■ Anna moottorin jäähtyä
- Varastoi laite kuivassa paikassa ja lasten ja asiattomien henkilöiden ulottumattomissa
■ Varastoi käynnistysakku niin, että se ei jäädy
■ Lataa käynnistysakku uudelleen silloin tällöin
■ Tyhjennä bensiinitankki
■ Noudata moottorin valmistajan ohjeita
■ Irrota sytytystulpan pistoke

Korjaus

Korjaustöitä saavat tehdä vain huoltopisteet ja valtuutetut ammattikorjaamot.

Hävittäminen

Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.

EY-vaatimustenmukaisuusvakuutus

■ katso asennusohje

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:

■ Laitetta käytetään asianmukaisesti
Käyttöohjetta noudatetaan
■ Laitteessa käytetään alkuperäisiä varaosia

Takuu raukeaa seuraavissa tapauksissa:

■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisiä muutoksia
■ Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)

Takuu ei koske:

■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehykse lä XXXX (X)

- Polttomooottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.

Ohjeita häiriöiden sattuessa

Huomio!

Terää ja moottoriakselia ei saa suoristaa.

Häiriö Ratkaisu
Moottori ei käynnisty • Täytä	bensiiniäAseta kaasuvipu asentoon "Käynnistys"Paina moottorikytkimen kaarikahvaa yläkaareen päinTarkasta sytytystulpat, vaihda tarvittaessaPuhdista ilmansuodatinPyöritä niittoteriä vapaastiLataa käynnistysakkuKäynnistä jo leikatulla nurmikolla
Moottorin teho laskee • Korjaa	leikkuukorkeusHio/vaihda niittoterätPuhdista ulostulokanava/runkoPuhdista ilmansuodatinVähennä työskentelynopeutta
Epäpuhdas leikkuutulos • Hio/vaihda niittoterätKorjaa leikkuukorkeus
Ruohonkeruusäiliö ei täyty riittävästi	Korjaa leikkuukorkeusAnna ruohon kuivuaHio/vaihda niittoterätPuhdista ruohonkeruusäiliön ritiäPuhdista ulostulokanava/runko
Pyöräveto ei toimi • Säädä	Bowden-vaijeriKiilahihna viallinenOta yhteyttä asiakaspalvelun huoltokorjaamoonLikaa pyörävedossa, poista hammashihna ja vaihteistoSuihkuta vapaasti pyörivät osat (käyttöpyörä vaihteistoakselilla) öljyllä
Pyörät eivät pyöri vaihteiston ollessa päällekytkettynä	Kiristä pyörän ruuvitPyöränapa viallinenKiilahihna viallinenOta yhteyttä asiakaspalvelun huoltokorjaamoon
Laite tärisee epätavallisen voimakkaasti	Tarkasta niittoterät

Jos ilmenneitä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asiakaspalveluumme.

Käsiraamat

Vario-ajamiga saab muruniiduki söidukiirust astmeliselt muuta.

Tähelepanu!

Tasshammasratta määrimine
