Vrsta izdelka	Kosilnica na bencin
Znamka	Solo
Model	5352 VS ALU
Motor	Bencin brez svinca, ročni ali električni zagon (odvisno od različice)
Širina reza	Približno 53 cm (glede na model 5352)
Nastavitev višine reza	Centralno ali po osi, več stopenj
Koš za travo	Z indikatorjem napolnjenosti
Dodatne funkcije	Mulčanje (dodatni komplet), stransko izmetavanje (dodatno), prenos koles (dodatno), prenos Vario (dodatno)
Varnostne naprave	Varnostna palica, odbijač, motorni zavora
Napajanje	Bencin brez svinca (rezervoar), motorno olje (približno 0,6 L)
Mere (D x Š x V)	Približno 150 x 55 x 100 cm (ocena)
Teža	Približno 30 kg (ocena za bencinski model)
Redno vzdrževanje	Čiščenje po uporabi, pregled in ostrenje noža, menjava olja, zamenjava zračnega filtra in svečke
Čiščenje	Ne uporabljajte vodnega curka; čistite s krpo
Nadomestni deli	Na voljo prek pooblaščenega servisa (nož, jermen, filter, svečka)
Popravila	Za popravila oddajte v pooblaščeni servisni center
Garancija	Zakonska garancija; ni za poslovno uporabo
Predvidena uporaba	Zasebno območje, suha trava, nakloni <20°

Pogosto zastavljena vprašanja - 5352 VS ALU SOLO

Kako zagnati Solo 5352 VS ALU kosilnico?

Za ročni zagon potegnite varnostno palico proti krmilu in jo držite, nato hitro povlecite zagonno vrvico. Za električni zagon obrnite ključ v desno, medtem ko držite varnostno palico.

Kako nastaviti višino reza?

Uporabite centralno nastavitev s pritiskom na gumb in potiskanjem ali vlečenjem ročaja. Ali nastavitev po osi s pritiskom na sprostitveno ročico in njenim stranskim premikanjem. Prepričajte se, da so vsa kolesa na isti stopnji.

Kakšno vrsto bencina uporabiti?

Uporabite navadni bencin brez svinca. Ne mešajte z oljem. Napolnite rezervoar na prostem, ko je motor hladen.

Kako izprazniti koš za travo?

Dvignite odbijač, snemite koš in ga potegnite nazaj. Izpraznite ga in ponovno pritrdite, tako da dvignete odbijač.

Kosilnica nenormalno vibrira, kaj storiti?

Ustavite motor in preverite rezalni nož: biti mora uravnotežen in nepoškodovan. Če je nož deformiran, ga dajte zamenjati strokovnjaku.

Kako vzdrževati nož?

Ostrizi ali zamenjajte nož, če je top. Za ostrenje ga oddajte v pooblaščeni servisni center. Neuravnotežen nož povzroča tresljaje.

Kdaj in kako zamenjati motorno olje?

Zamenjajte motorno olje vsako leto ali po 50 urah uporabe. Pod odprtino za izpust postavite posodo za zbiranje, pustite olje odteči, nato ga oddajte v reciklažni center.

Prenos koles ne deluje več, kaj storiti?

Preverite nastavitev Bowdenovega kabla: obrnite nastavitveno napravo v smeri puščice. Če težava ne izgine, se obrnite na pooblaščeni servis.

Ali lahko kosim s kompletom za mulčanje?

Da, vstavite komplet za mulčanje v odprtino za izmet, potem ko ste odstranili koš za travo. Višina trave mora biti pred košnjo največ 8 cm, preostala višina pa najmanj 4 cm za dober rezultat.

Kje najdem nadomestne dele?

Obrnite se na pooblaščeni servisni center ali prodajalca. Za garancijo uporabljajte samo originalne dele.

NAVODILA ZA UPORABO 5352 VS ALU SOLO

Spremna beseda k priročniku

Pred zagonom preberite pričujuče navodilo za uporabo. To je predpogoj za varno delo in nemoteno delovanje. Pred uporabo spoznajte upravljalne elemente in uporabo naprave.
■ Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi.
Navodilo za uporabo shranite in ga izročite morebitnemu naslednjemu uporabniku.

Pojasnilo oznak

Pozor!

Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in rokovanje.

Simbol fotoaparata opozarja na slike.

Vsebina

Spremna beseda k priročniku....83

Opis izdelka 83

Varnostne in zaščitne naprave 83

Varnostna opozorila 85

Montaža....86

Točenje 86

Zagon 87

Nega in vzdrževanje 90

Skladiščenje 91

Popravilo....91

Odstranjevanje 91

Izjava ES o skladnosti 91

Garancija 91

Pomoč pri motnjah 92

Opis izdelka

V tej dokumentaciji se opisujejo različni modeli bencinskih kosilnic. Nekateri modeli so opremljeni z zbiralno košaro za travo in/ali so dodatno ustrezni za zastiranje.

Identifi cirajte svoj model v skladu s slikami izdelka in opisom različnih opcij.

Namenska uporaba

Ta naprava je namenjena za košnjo trate v privatnem območju in se sme uporabljati le na suhi trati.

Drugačna ali uporaba izven tu opisane velja kot neustrezna.

Možna neustrezna uporaba

■ Ta kosilnica ni ustrezna za uporabo na javnih poslopjih, v parkih, na športnih poslopjih ter v kmetijstvu in gozdarstvu
■ Varnostnih naprav se ne sme demontirati niti premostiti
■ Naprave ne uporabljajte na dežju ali po mokri trati
■ Naprava ni namenjena za uporabo v industrijskem okolju

Varnostne in zaščitne naprave

Varnostnih in zaščitnih naprav ne smete onesposobiti!

Varnostno streme

Naprava je opremljena z varnostnim stremenom. V trenutku nevarnosti pustite varnostno streme.

Naprave brez sklopke rezila:

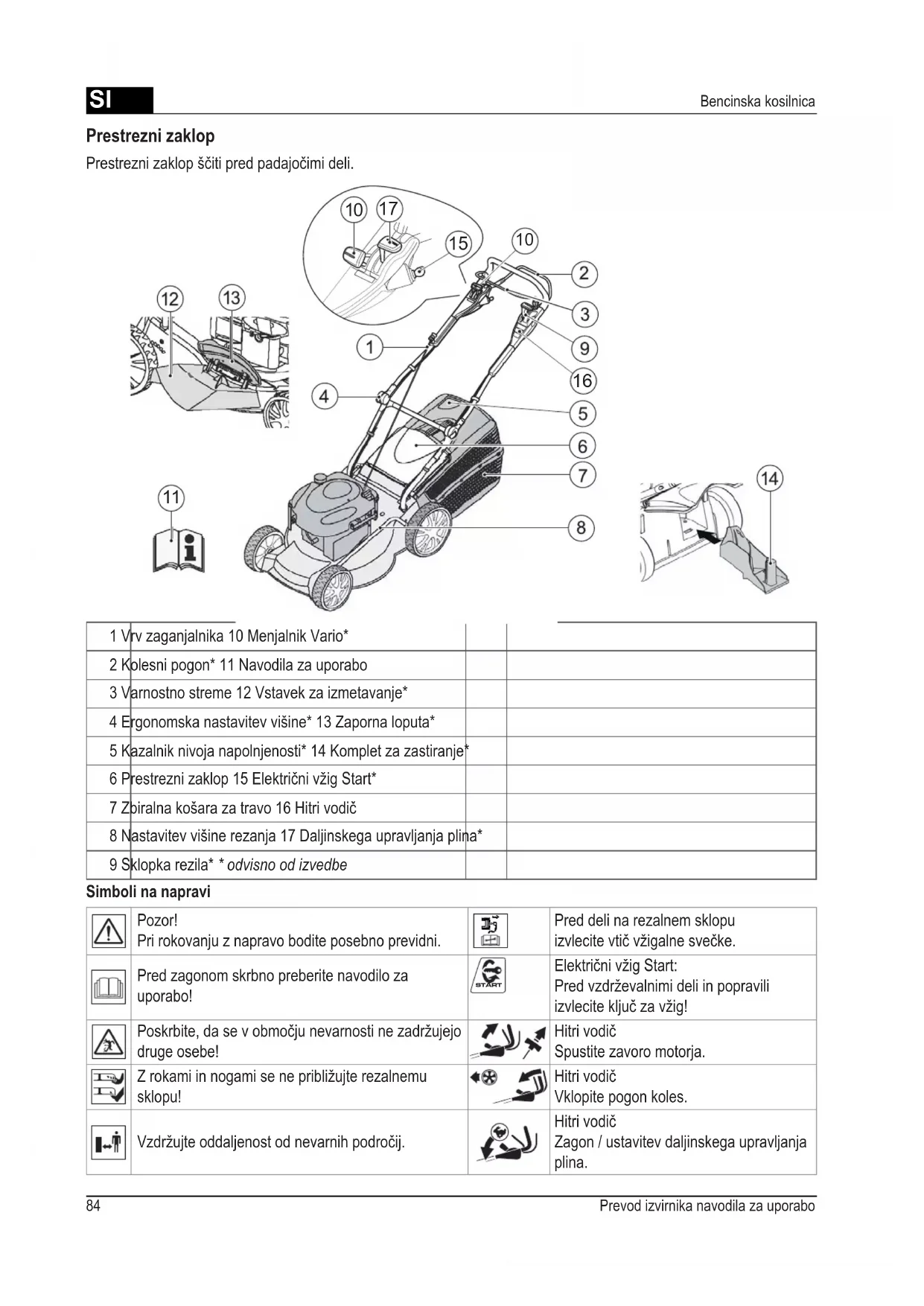

Prestrezni zaklop ščiti pred padajočimi deli.

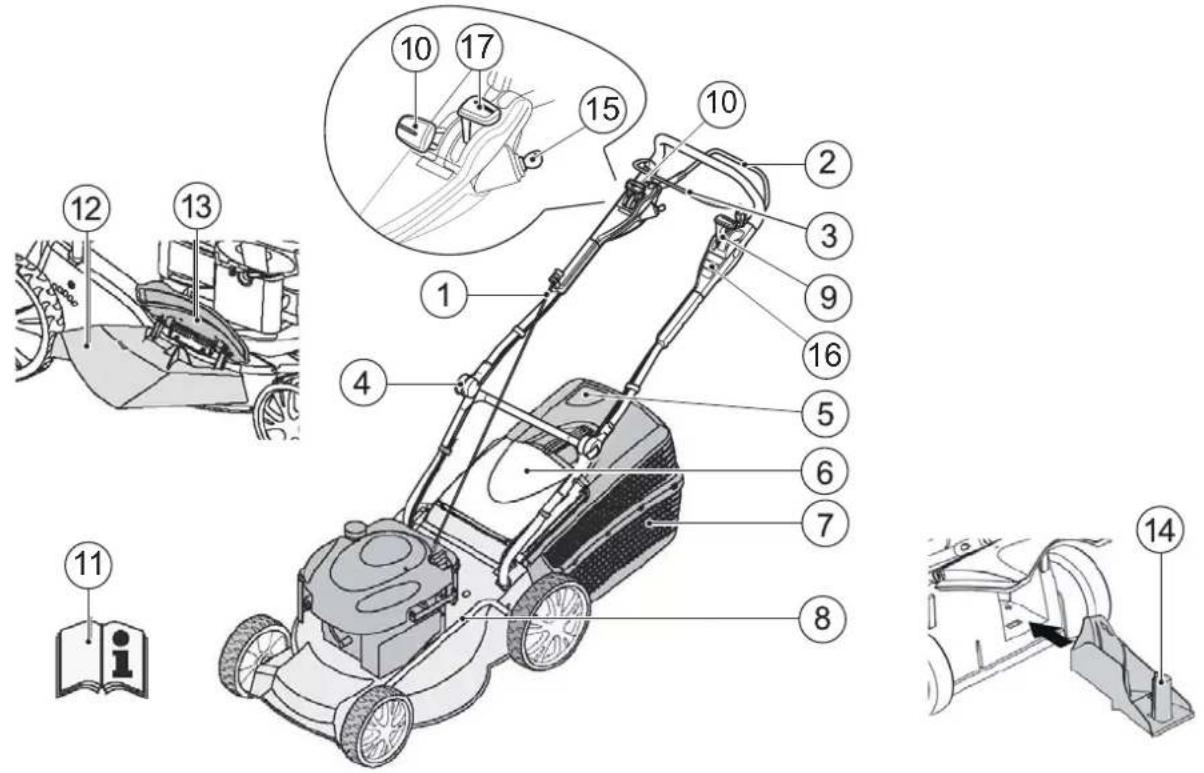

1 Vrv zaganjalnika 10 Menjalnik Vario*
2 Kolesni pogon* 11 Navodila za uporabo
3 Varnostno streme 12 Vstavek za izmetavanje*
4 Ergonomska nastavitev višine* 13 Zaporna loputa*
5 Kazalnik nivoja napolnjenosti* 14 Komplet za zastiranje*
6 Prestrezni zaklop 15 Električni vžig Start*
7 Zbiralna košara za travo 16 Hitri vodič
8 Nastavitev višine rezanja 17 Daljinskega upravljanja plina*
9 Sklopka rezila* * odvisno od izvedbe

Simboli na napravi

	Pozor!Pri rokovanju z napravo bodite posebno previdni.		Pred deli na rezalnem sklopu izvlecite vtič vžigalne svečke.
	Pred zagonom skrbno preberite navodilo za uporabo!		Električni vžig Start:Pred vzdrževalnimi deli in popravili izvlecite ključ za vžig!
	Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe!		Hitri vodičSpustite zavoro motorja.
	Z rokami in nogami se ne približujte rezalnemu sklopu!		Hitri vodičVklopite pogon koles.
	Vzdržujte oddaljenost od nevarnih področij.		Hitri vodičZagon / ustavitev daljinskega upravljanja plina.

Dodatni simboli pri napravah z električnim zagonom

Pozor! Nevarnost električnega udara.

Priključni vodnik ne sme biti v bližini rezila.

Napravo pred vzdrževalnimi deli ali v primeru poško dovanega kabla vedno odklopite iz električnega omrežja.

Varnostna opozorila

Pozor!

Napravo uporabljajte samo v tehnično brezhibnem stanju!

Varnostnih in zaščitnih naprav ne smete onesposobiti!

Pozor – nevarnost požara!

Stroja z natočenim gorivom ne hranite v zgradbah, v katerih bencinski hlapi lahko pridejo v stik z odprtim ognjem ali iskrami!

Področje okoli motorja, izpušne cevi, škatle za akumulator, rezervoarja goriva držite proste pokošenega materiala, bencina, olja.

■ Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe
■ Upravljavec ali uporabniks troja je odgovoren, će se drugim osebam ali njihovi lastnini zgodni nesreča
■ Otroci ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati
■ Upoštevajte morebitne krajevne predpise glede minimalne starosti za delo z napravo
■ Naprave ne uporabljajte pod vplivom alkohola, poživil ali zdravil
■ Nosite ustrezna delovna oblačila

dolge hlače
■ trdno in nedrsljivo obutev
glušnik

■ Pri delih na strminah

■ vedno pazite na varno stojo

■ vedno kosite prečno ob strmini, nikoli navzgor ali navzdol

ne kosite na strminah z vzponom večjim od 20°
■ bodite posebej previdni pri obračanju

■ Delajte samo pri zadostni dnevni svetlobi ali umetni osvetlitvi

■ S telesom in oblačili se ne približujte rezalnemu sklopu
■ Upoštevajte nacionalne določbe glede časa uporabe
■ Za obratovanje pripravljene naprave ne puščajte brez nadzora

■ Kosite le z ostrim rezilom

■ Naprave ne poganjajte s poškodovanimi zaščitnimi napravami / zaščitnimi rešetkami

■ Naprave nikoli ne poganjajte brez popolnoma vgrajenih zaščitnih naprav (npr.: prestreznega zaklopa, naprav za sprejemanje trave)
Napravo pred vsako uporabo preverite glede poškodb, pred vnovično uporabo dajte zamenjati poškodovane dele

■ Ugasnite motor, pričakajte, da se naprava ustavi, in izvlecite vtič vžigalne svečke

kadar napravo odložite
po pojavu motenj
pred sprostitvijo blokad
pred odstranitvijo zamašitev
po stiku s tujkami

če se na napravi pojavijo motnje ali nenavadne vibracije

Poiščite poškodbe na kosilnici in opravite potrebna popravila, preden je zaženete znova in z njo začnete delati.

■ Natakite vtič vžigalne svečke in zaženite motor

po odpravljanu motenj (glejte tabelo motenj) in preverjanju naprave
po čiščenju naprave

■ Poslopje za košenje preverite v popolnosti in skrbno, odstranite vse tujke

■ Bodite posebej previdni pri obračanju kosilnice ali pa će kosilnico vlečete proti sebi
■ Ne kosite preko ovir (n. pr. vej, korenin)
- Odrezanih drobcev odstranjujte samo pri mirujočem motorju

Izklopite motor / rezilo, će prehajate preko površine, ki ni namenjena za košnjo
■ Naprave nikoli ne dvigujte ali nosite, če je motor vklopljen
- Pri polnjenju bencina ali motornega olja ne jejte niti ne pijte
■ Ne vdihavajte bencinskih hlapov
■ Napravo vozite le korakoma
■ Pred uporabo prevetite, ali so matice, vijaki in sorniki močno priviti

Montaža

Upoštevajte priloženo navodilo za montažo.

Pozor!

Napravo lahko uporabljate šele takrat, ko je v celoti montirana.

Točenje

Pred zagonom morate v kosilnico natočiti gorivo.

Opozorilo – nevarnost požara!

Bencin in olje sta visoko vnetljiva!

Opozorilo!

Izvlecite ključ za vžig!

Vedno upoštevajte priložena navodila za uporabo proizvajalca motorja.

Obratovalna sredstva

	Bencin Motorno olje
Vrsta običajen	bencin / neosvinčeni	glejte navodila proizvajalca motorja
Polnilna količina	glejte navodila proizvajalca motorja	pribl. 0,6 l

Varnost

Opozorilo!

Motorja nikoli ne pustite teči v zaprtem prostoru. Nevarnost zastrupitve!

■ Bencin in olje hranite le v za to predvidenih posodah
■ Bencin in olje polnite ali praznite le pri mrzlem motorju na odprtem
■ Bencina ali olja ne polnite, če je motor vklopljen
■ Rezervoarja ne napolnite preveč (bencin se razširja)
■ Med točenjem goriva ne kadite
Zamaška rezervoarja za gorivo ne odpirajte, če motor dela ali će je vroč
■ Zamenjajte poškodovan rezervoar ali pokrov rezervoarja
■ Pokrov rezervoarja morate vedno tesno zapreti
■ V primeru iztekanja bencina:
Motorja ne smete zagnati
■ Preprečite morebitni poskus vžiga
Očistite napravo
■ V primeru iztekanja motornega olja:
Motorja ne smete zagnati
Iztečeno motorno olje poberite s sredstvom za vezanje olja ali krpo in strokovno odstranite
Očistite napravo

Starega olja ne smete:

■ odvreči med gospodinjske odpadke
■ vlivati v kanalizacijo, odtok ali na tla

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Nalivanje bencina

1. Odvijte pokrov rezervoarja, pospravite ga na čisto mesto.
2. Bencin polnite z lijakom.
3. Odprtino za polnjenje rezervoarja trdno zaprite in očistite.

Polnjenje motornega olja

1. Odvijte pokrov za polnjenje olja, zamašek pospravite na čisto mesto.
2. Olje polnite z lijakom.
3. Odprtino za polnjenje olja trdno zaprite in očistite.

Opozorilo!

Izvlecite ključ za vžig!

Zagon

Pozor!

Naprave ne smete uporabljati, će so rezalni sklop in/ali pritrdilni deli majavi, poškodovani ali obrabljeni!

Pred vsakim zagonom opravite vizualno kontrolo.

Opozorilo!

Izvlecite ključ za vžig!

Simbol kamere na naslednjih straneh opozarja na slike na strani 4–7.

Nastavitev višine reza

Rezalno višino nastavljajte le ob izklopljenem motorju in mirujočem rezilu.

- Na isto rezalno višino vedno nastavite vsa kolesa.

- Nastavitev rezalne višine je odvisna od modela.

Centralna nastavitev (1)

1. Gumb centralne višinske nastavitve držite pritisnjen (1/1).

Za krajšo trato pritisnite ročaj centralne višinske nastavitve navzdol (1/2)

Za daljšo trato povlecite ročaj centralne višinske nastavitve navzgor (1/2)

Prikazuje se stopnja centralne višinske nastavitve (1/3)

1. Pustite gumb v želeni rezalni višini.

Osna nastavitev ali centralna nastavitev (2)

1. Pritisnite in držite vzvod za odklepanje na stran.

2. Vzvod premaknite na levo ali desno v želeno rezalno višino.

3. Pustite, da se vzvod zaskoči.

4. Pazite na enak položaj zaskočitve pri vseh kolesih.

Košnja z zbiralno košaro za travo

Samo pravilno vpeta in nepoškodovana košara za travo nudi zadostno varnost pred izmetavanimi deli!

Kazalnik nivoja napolnjenosti

Kazalnik nivoja napolnjenosti se s pretokom zraka pri košnji pritiska navzgor (3a).

Če je zbiralna košara za travo polna, nalega kazalnik nivoja napolnjenosti na košaro (3b). Zbiralna košara za travo se mora izprazniti.

Pražnjenje zbiralne košare za travo

1. Dvignite prestrezni zaklop.
2. Snemite zbiralno košaro za travo in je odstranite nazaj (4).
3. Izpraznite zbiralno košaro za travo.
4. Dvignite prestrezni zaklop in zbiralno košaro za travo ponovno obestie na držaje (☐ 4).

Košnja brez zbiralne košare za travo

Pozor!

Kosite le pri delujoči vrtilni vzmeti prestreznega zaklopa brez zbiralne košare za travo.

Prestrezni zaklop nalega zaradi vzmetne sile na ohišje kosilnice. Trava se tako izmetava spodaj navzdol.

Zastiranje s kompletom za zastiranje (opcija)

Pri zastiranju se odrezani drobci ne zbirajo, ampak ostanejo na trati. Zastirka ščiti tla pred izsuševanjem in ga oskrbuje s hranili.

Najboljši rezultati se dosegajo z rednim vzvratnim rezanjem za pribl. 2 cm. Hitro razpade le mlada trava z mehkim listnim tkivom.

■ Višina trave pred zastiranjem: maksimalno 8 cm
■ Višina trave po zastiranju: najmanj 4 cm

Hitrost rezanja prilagodite zastiranju, ne hodite prehitro.

Vstavljanje kompleta za zastiranje

Komplet za zastiranje vstavite ali odstranite le, če je motor izklopljen in rezilo miruje.

1. Snemite zbiralno košaro za travo ( 4).

2. Dvignite prestrezni zaklop in komplet za zastiranje vstavite v jašek za izmetavanje (5). Zapora se mora zaskočiti.

Če se komplet za zastiranje ne zaskoči, se lahko komplet za zastiranje in rezilo poškodujeta.

Odstranjevanje kompleta za zastiranje

1. Dvignite prestrezni zaklop.
2. Sprostite zapiralo na kompletu za zastiranje (6/1).
3. Izvlecite komplet za zastiranje ( 6/2).

Košnja s transkim izmetavanjem (opcija)

Stranski izmetalnik namestite in odstranite samo, ko je motor izklopljen in nož miruje.

Namestitev stranskega izmetalnika

1. Odstranite košaro za travo in namestite komplet za mulčenje.
2. Pritisnite ročico za sprostitev pokrova stranskega izmetalnika (7/1).
3. Dvignite pokrov stranskega izmetalnika in ga držite (7/2).

4. Vstavite kanal za stransko izmetavanje ( 7/3).

5. Počasi zaprite pokrov.

Pokrov varuje kanal za stransko izmetavanje pred izpadanjem.

Odstranjevanje stranskega izmetalnika

1. Dvignite pokrov stranskega izmetalnika in ga držite (7/2).
2. Odstranite stranski izmetalnik in zaprite pokrov (7/3).

Nastavitev višine ročaja (opcija)

Nastavitev sponke

1. Čvrsto držite ročaj in sprostite obe sponki (8).
2. Ročaj privedite v želeni položaj.
3. Zaprite sponke.

Zagon motorja

Pozor – nevarnost zastrupitve!

Motorja nikoli ne pustite teči v zaprtem prostoru.

Naprave pri poskusu zagona ne prevračajte.

• Motor zaženite, le će je rezilo montirano (rezilo služi kot rotacijska inercija)
• Pri zagonu obratovalno zagretega motorja NE uporabljajte čoka ali gumba črpalke
• Ne spreminjajte nastavitev regulatorja na motorju

■ Naprave ne zaganjajte, če kanal za izmetavanje ni prekrit z enim iz naslednjih delov:

■ zbiralno košaro za travo
prestrezni zaklop
kompletom za zastiranje

■ Sprožite stikalo zaganjalnika s posebno pozornostjo v skladu z navodili proizvajalca
■ Pazite na zadostno oddaljenost nog od rezalnega orodja
■ Zagon naprave v nizki travi

Ročni zagon

brez daljinskim upravljanjem plina

1. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (☐ 10) – varnostno streme se ne zaskoči.
2. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (11).

Z daljinskega upravljanja plina

1. Vzvod za plin postavite na položaj max ( 10/1).
2. Varnostno streme povlecite do zgornjega dela ročaja in ga čvrsto držite (10) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (11).
4. Po ogrevanju motorja (pribl. 15–20 sekund) vzvod za plin postavite na položaj med min i max.

Električni zagon brez gonilne črpalke/čoka

1. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (☐ 10) – varnostno streme se ne zaskoči.
2. Ključ za vžig v ključavnici obrnite do konca v desno (12).
3. Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").

Sklopka rezila (opcija)

S sklopko rezila se lahko rezilo vklopi in odklopi, med tem ko motor nadaljuje delati.

Vklop rezila

1. Varnostno streme povlecite do zgornjega dela ročaja in čvrsto držite (10) - Varnostno streme se ne zaskoči.
2. Vzvod sklopke odmaknite od telesa (9/1) - Rezilo se vklopi.

Odklopite rezilo

1. Pustite varnostno streme ( 16).
2. Rezilo se odklopi.
3. Vzvod sklopke prehaja v položaj mirovanja (9/2).

Izklop motorja

Naprava brez sklopke rezila

1. Pustite varnostno streme ( 16).
2. Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Opozorilo!

Izvlecite ključ za vžig!

Naprava s sklopko rezila

1. Vklopno Pustite varnostno streme ( 16).
2. Vzvod za plin postavite na položaj min (10/2).
3. Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Kolesni pogon (opcija) (4)

Pozor!

Menjalnik priklopite le ob vklopljenem motorju.

Vklop kolesnega pogona

1. Vklopno ročico menjalnika pritisnite proti zgornjem delu ročaja in čvrsto držite (13) – vklopna ročica menjalnika se ne zaskoči.
2. Kolesni pogon se vklopi.

Izklop pogona koles

1. Pustite vklopno ročico menjalnika ( 15).
2. Kolesni pogon se izklopi.

Menjalnik vario (Speed Control) (opcija)

Z menjalnikom Vario se lahko hitrost vožnje kosilnice spreminja brezstopenjsko.

Pozor!

Vzvod sprožite le ob vklopljenem motorju. Spreminjanje prestav brez motornega pogona lahko poškoduje pogonski mehanizem.

■ Za višjo hitrost povlecite vzvo (14) v smeri (14/2)
■ Za višjo hitrost povlecite vzvob(14) v smeri (14/1)

Hitrost vožnje vedno prilagodite trenutnemu stanju tal in trate.

Nega in vzdrževanje

• Pred vsemi vzdrževalnimi deli in negi vedno izklopite motor in izvlecite vtič vžigalne svečke.
• Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.
• Pri vzdrževalnih delih in negi rezila vedno nosite delovne rokavice!
• Izvlecite ključ za vžig!

■ Napravo za zajemanje trave redno preverjajte glede delovanja in obrabe

■ Po vsaki uporabi kosilnico temeljito očistite
■ Naprave ne smete poškropiti z vodo. Vdor vode v uplinjač ali sistem vžiga lahko povzroči motnje v delovanju
■ Rezilo redno kontrolirajte glede poškodb
■ Pokvarjene glušnike vedno zamenjajte

Nega kosilnice

V skladu z navodili proizvajalca motorja mora usmerjen navzgor biti naslednji del:

■ vžigalna svečka (18)

Upoštevajte navodilo za uporabo proizvajalca motorja!

■ Topa ali poškodovana rezila dajte izbrusiti / obnoviti le pri servisnem mestu ali pooblaščenem strokovnem obratu
■ Pobrušena rezila morajo biti centrirana

Pozor!

Necentrirana rezila privedejo do močnih vibracij in poškodujejo kosilnico.

■ Strokovni pregled je vedno potreben:

• če zapeljete na oviro
  ob nenadni zaustavitvi motorja
• če je prenos poškodovan
• če je klinasti jermen poškodovan
  če so rezila skrivljena
• če je skrivljena gred motorja

Polnjenje baterije zaganjalnika (opcija)

■ Upoštevajte navodila proizvajalca motorja.

Pozor!

Uporabljajte izključno priložen originalni polnilnik.

• Baterijo zaganjalnika polnite le v suhih, dobro prezračenih prostorih.
• Med postopkom polnjenja kosilnice ne smete zagnati.

Nega motorja

Zamenjava motornega olja

1. Pripravite primerno posodo, v katero boste iztočili olje.
2. Pustite, da olje do konca izteče skozi odprtino za polnjenje olja ali pa ga odsesajte.

Odrabljeno motorno olje odstranite v skladu z okoljevarstvenimi predpisi!

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Starega olja ne smete

• odvreči med gospodinjske odpadke
• izliti v kanalizacijo ali odtok
• razliti po tleh

Zamenjava fi ltra za zrak

■ Upoštevajte navodila proizvajalca motorja.

Zamenjava vžigalne svečke

■ Upoštevajte navodila proizvajalca motorja.

Kolesni pogon (opcija)

Nastavitev žicovoda

Če se ob vklopljenem motorju kolesnega pogona ne more več vklopiti- ali izklopiti, morate dodatno nastaviti ustrezni žicovod.

Pozor!

Žicovod nastavljajte le ob izklopljenem motorju.

1. Obrnite nastavitveni del na žicovodu v smeri puščice (19).
2. Za preverjanje nastavitve zaženite motor in vklopite kolesni pogon.
3. Če kolesni pogon še vedno ne deluje, morate kosilnico odpeljati v servis ali pooblaščeni strokovni pogon.

Mazanje pastorka pogona

Pastorek pogona na gredi menjalnika včasih naoljite z brizgalnim oljem

Menjalnika kolesnega pogona ni potrebno vzdrževati.

Skladiščenje

Pozor – nevarnost eksplozije!

Naprave ne shranjujte v bližini odprtega plamena ali vira toplote.

■ Počakajte, da se motor ohladi
■ Napravo shranjujte na suhem mestu, nedostopno otrokom in nepooblaščenim osebam
■ Baterijo zaganjalnika shranjujte v prostoru, ki zagotavlja zaščito pred zmrzovanjem
■ Včasih napolnite baterijo zaganjalnika
■ Praznjenje rezervoarja za bencin
■ Upoštevajte navodila proizvajalca motorja.

■ Izvlecite vtič vžigalne svečke

Garancija

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.

• će napravo uporabljate v skladu z navodili in namenom
  ■ će upoštevate navodila za uporabo
  ■ če uporabljate le originalne nadomestne dele

Popravilo

Popravila smejo izvajati samo servisne delavnice in pooblaščeni strokovni pogoni.

Odstranjevanje

Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!

Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje. Odstranjutje jih v skladu s predpisi.

Izjava ES o skladnosti

■ poškodb laka, ki so posledica običajne obrabe
■ obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X)
za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.

Pomoč pri motnjah

Pozor!

Rezila in gredi motorja ne smete poravnavati.

Motnja Rešitev
Motor se ne zažene.▪ Nalivanje bencinaRočico za plin prestavite v položaj za zagon ("START")Vklojni lok motorja potisnite proti zgornjemu delu ročajaPreverite vžigalno svečko, po potrebi zamenjajte z novoOčistite filter za zrakSprostite rezilo kosilniceNapolnite baterijo zaganjalnika (akumulator)Z delom začnite na pokošeni površini (nizki travi)
Moč motorja je premajhna	▪ Spremenite višino rezaNabrusite/obnovite rezilo kosilniceOčistite izmetalni kanal/ohišje kosilniceOčistite filter za zrakZmanjšajte delovno hitrost
Neenakomeren rez▪ Nabrusite/obnovite rezilo kosilniceSpremenite višino reza
Zbiralna košara za travo se ne napolni	▪ Spremenite višino rezaPočakajte, da se trava posušiNabrusite/obnovite rezilo kosilniceOčistite rešetko zbiralne košare za travoOčistite izmetalni kanal/ohišje kosilnice
Pogon koles ne deluje▪ Prilagodite žicovod (bovden kabel)Klinasti jermen je poškodovanObrnite se na servisno delavnicoOdstranite umazanijo v kolesnem pogonu, zobniškem jermenu in menjalnikuProsti tek (pogonsko kolo na pogonski gredi) naoljite z oljem v razpršilu
Kolesa se ne vrtijo, čevključite pogon koles	▪ Zategnite vijake na kolesihPesto kolesa je poškodovanoKlinasti jermen je poškodovanObrnite se na servisno delavnico
Naprava vibrira neobičajno močno	▪ Preverite rezilo za košnjo

V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo pristojno servisno službo.

Uz ovaj priručnik

■ Pročitajte ove upute za uporabu prije puštanja u rad. To je preduvjet za siguran rad i rukovanje bez smetnji. Prije korištenja upoznajte elemente za posluživanje i uporabu stroja.
■ Obratite pozornost na sigurnosne napomene i napomene upozorenja u ovoj dokumentaciji i na uređaju.
■ Sačuvajte upute za rukovanje za kasniju uporabu i predajte ih sljedećem korisniku.

Objašnjenje znakova

Pozor!

Točnim slijedenjem ovih napomena upozorenja mogu se izbjeći štete po ljude i/ili materijalne štete.

Malčiranje kompletom za malčiranje (opcija)

Umetanje kompleta za malčiranje

Pozor - opasnost od povreda!

Košaru za skupljanje trave skinite ili postavite samo ako je motor isključen i ako nož za rezanje miruje.

1. Skinite košaru za skupljanje trave ( 4).
2. Dignite zaklopac i komplet za malčiranje umetnite u otvor za izbacivanje trave (☐ 5).
   Zasun se mora zabraviti.

Ako komplet za malčiranje ne uskoči u ležište, mogu se oštetiti komplet za malčiranje i nož za rezanje.

Uklanjanje kompleta za malčiranje

1. Dignite zaklopac.
2. Popustite zasun na kompletu za malčiranje (6/1).
3. Izvucite komplet za malčiranje ( 6/2).

Košnja s bočnim izbacivanjem (opcija)

Pozor - Nebezpečenstvo otravy!
