MANUAL DE UTILIZADOR 5352 VS ALU SOLO

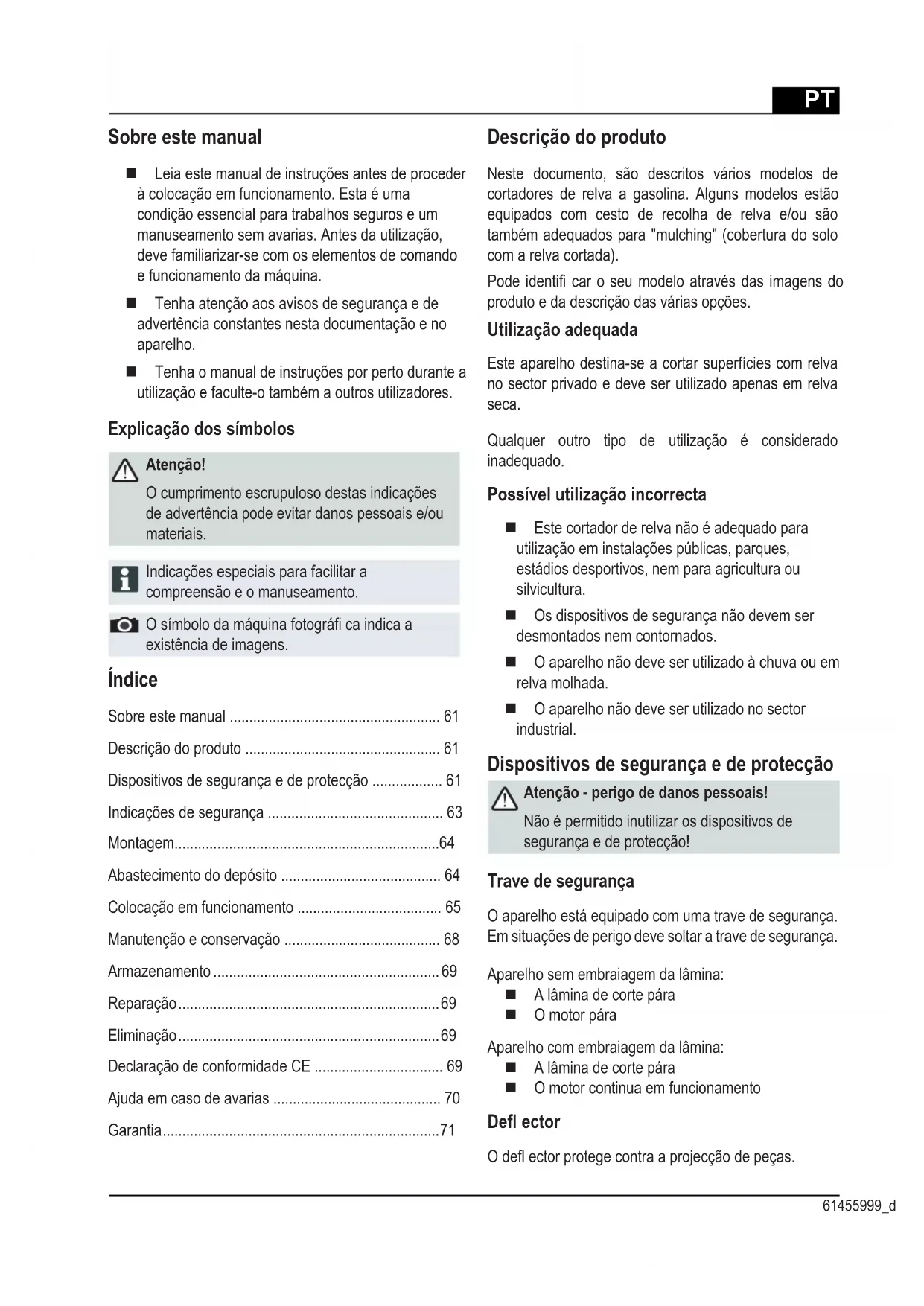

• └──────┘PT 61455999_d Índice Sobre este manual p. 61

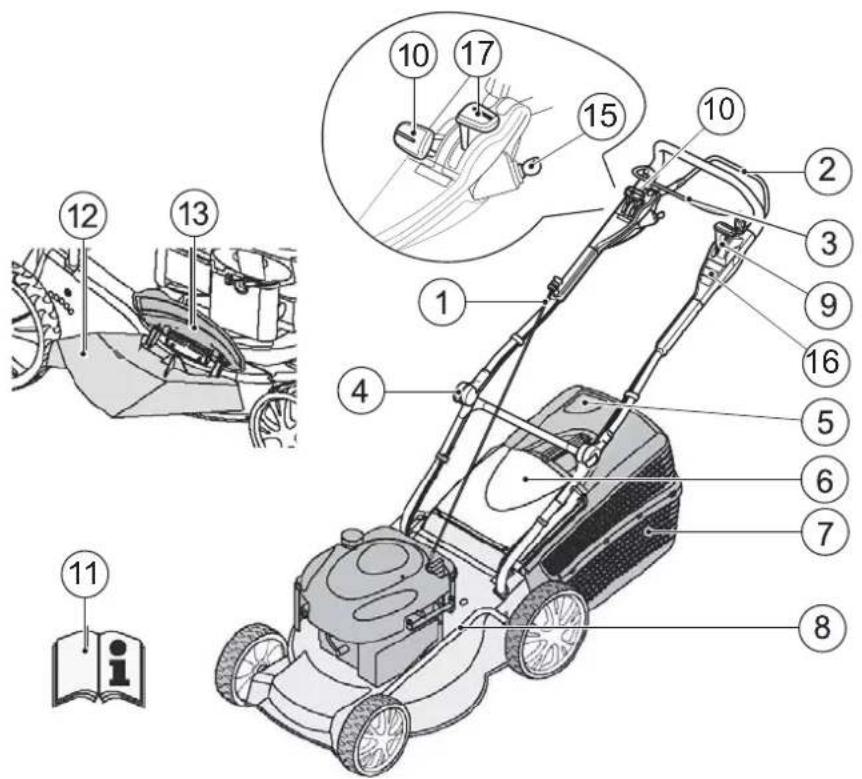

• Descrição do produto p. 61
• Dispositivos de segurança e de protecção p. 61
• Indicações de segurança p. 63
• Montagem p. 64
• Abastecimento do depósito p. 64
• Colocação em funcionamento p. 65
• Manutenção e conservação p. 68
• Armazenamento p. 69
• Reparação p. 69
• Eliminação p. 69
• Declaração de conformidade CE p. 69
• Ajuda em caso de avarias p. 70
• Garantia Sobre este manual Leia este manual de instruções antes de proceder à colocação em funcionamento. Esta é uma condição essencial para trabalhos seguros e um manuseamento sem avarias. Antes da utilização, deve familiarizar-se com os elementos de comando e funcionamento da máquina. Tenha atenção aos avisos de segurança e de advertência constantes nesta documentação e no aparelho. Tenha o manual de instruções por perto durante a utilização e faculte-o também a outros utilizadores. Explicação dos símbolos Atenção! O cumprimento escrupuloso destas indicações de advertência pode evitar danos pessoais e/ou materiais. Indicações especiais para facilitar a compreensão e o manuseamento. O símbolo da máquina fotográfi ca indica a existência de imagens. Descrição do produto Neste documento, são descritos vários modelos de cortadores de relva a gasolina. Alguns modelos estão equipados com cesto de recolha de relva e/ou são também adequados para "mulching" (cobertura do solo com a relva cortada). Pode identifi car o seu modelo através das imagens do produto e da descrição das várias opções. Utilização adequada Este aparelho destina-se a cortar superfícies com relva no sector privado e deve ser utilizado apenas em relva seca. Qualquer outro tipo de utilização é considerado inadequado. Possível utilização incorrecta Este cortador de relva não é adequado para utilização em instalações públicas, parques, estádios desportivos, nem para agricultura ou silvicultura. Os dispositivos de segurança não devem ser desmontados nem contornados. O aparelho não deve ser utilizado à chuva ou em relva molhada. O aparelho não deve ser utilizado no sector industrial. Dispositivos de segurança e de protecção Atenção - perigo de danos pessoais! Não é permitido inutilizar os dispositivos de segurança e de protecção! Trave de segurança O aparelho está equipado com uma trave de segurança. Em situações de perigo deve soltar a trave de segurança. Aparelho sem embraiagem da lâmina: A lâmina de corte pára O motor pára Aparelho com embraiagem da lâmina: A lâmina de corte pára O motor continua em funcionamento Defl ector O defl ector protege contra a projecção de peças.PT Tradução do manual de instruções original Cortador de relva a gasolina1 Cabo de arranque 10 Transmissão variável*2 Trave de tracção às rodas* 11 Manual de instruções3 Trave de segurança 12 Unidade de descarga*4 Regulação ergonómica da altura* 13 Tampa de fecho*5 Indicador do nível de enchimento* 14 Kit de mulching*6Defl ector 15 Ignição começo elétrico*7 Cesto de recolha de relva 16 Guia Rápido8 Regulação da altura de corte 17 Controlo da aceleração à distância*9 Embraiagem da lâmina* * Conforme a versãoSímbolos no aparelhoAtenção!Tenha especial cuidado durante o manuseamento.Antes de efectuar trabalhos no mecanismo de corte, desligue o conector da vela de ignição.Leia o manual de instruções antes da colocação em funcionamento!STARTIgnição começo elétrico:Remova a chave de ignição antes dos trabalhos de manutenção e reparo!Mantenha terceiros afastados da área de perigo!Guia RápidoSolte o travão do motor.Mantenha as mãos e os pés afastados do mecanismo de corte!Guia RápidoActive a tracção às rodas.Mantenha-se afastado da área de perigo.Guia RápidoInicie/pare o controlo da aceleração à distância. p. 71

15PT 63455999_d Indicações de segurança Atenção! Utilize o aparelho apenas em perfeitas condições técnicas! Atenção - perigo de danos pessoais! Não é permitido inutilizar os dispositivos de segurança e de protecção! Atenção - perigo de incêndio! Não armazene o aparelho com combustível no depósito no interior de edifícios onde os vapores da gasolina possam entrar em contacto com chamas nuas ou faíscas! Mantenha a área à volta do motor, escape, caixa da bateria e depósito de combustível sem resíduos de relva cortada, gasolina ou óleo. Mantenha terceiros afastados da área de perigo O operador ou utilizador do aparelho é responsável por danos causados a outras pessoas e respectivos bens O aparelho não deve ser utilizado por crianças nem por pessoas que não tenham lido o manual de instruções Respeite as disposições locais relativas à idade mínima do operador Não utilize o aparelho sob o efeito de álcool, drogas ou medicamentos Use vestuário de trabalho apropriado calças compridas calçado resistente e antiderrapante protecção auricular Nos trabalhos em superfícies inclinadas tenha atenção para manter sempre a estabilidade corte a relva sempre na diagonal, nunca para cima ou para baixo não corte relva em inclinações com um ângulo superior a 20° cuidado especial na mudança de direcção Trabalhe apenas com luz do dia ou iluminação artifi cial sufi ciente Mantenha o corpo, os membros e o vestuário afastados do mecanismo de corte Respeite as disposições nacionais relativas ao tempo de funcionamento Não deixe o aparelho sem supervisão quando está pronto a utilizar Corte a relva apenas com a lâmina de corte afi ada Nunca utilize o aparelho com dispositivos/grelhas de protecção danifi cados Nunca utilize o aparelho sem ter os dispositivos de protecção totalmente montados (por exemplo: defl ector, dispositivos de recolha de relva) Verifi que se o aparelho apresenta danos antes de cada utilização e substitua as peças danifi cadas antes de voltar a usá-lo Desligue o motor, espere que o aparelho pare e desligue o conector da vela de ignição ao abandonar o aparelho após a ocorrência de avarias antes da remoção de bloqueios antes da eliminação de entupimentos após o contacto com corpos estranhos quando surgem avarias e vibrações anormais do aparelho Verifi que a existência de danos no cortador de Verifi que a existência de danos no cortador de relva e efectue as reparações necessárias antes relva e efectue as reparações necessárias antes de ligar e voltar a utilizar o cortador. de ligar e voltar a utilizar o cortador. Ligue o conector da vela de ignição e ligue o motor depois de eliminar avarias (consulte a tabela de avarias) e de inspeccionar o aparelho depois de limpar o aparelho Inspeccione cuidadosamente todo o terreno onde a relva será cortada e retire todos os corpos estranhos Tenha especial cuidado ao virar ou ao puxar o cortador de relva Não corte a relva sobre obstáculos (por exemplo: ramos ou raízes de árvores) Retire a relva cortada apenas com o motor desligado Símbolos adicionais nos aparelhos com arranque eléctrico Atenção! Perigo de choque eléctrico. Mantenha o cabo de ligação afastado das lâminas de corte. Desligue sempre o aparelho da corrente antes de realizar trabalhos de manutenção ou se o cabo estiver danifi cado.PT Tradução do manual de instruções original

Cortador de relva a gasolina Montagem Respeite as instruções de montagem fornecidas. Atenção! O aparelho só pode ser utilizado após estar completamente montado. Desligue o motor/a lâmina de corte para atravessar uma superfície onde não haja relva a cortar Nunca levante nem transporte o aparelho com o motor em funcionamento Não coma nem beba durante o abastecimento de gasolina ou óleo do motor Não respire os vapores da gasolina Conduzir o aparelho num ritmo lento Antes da utilização, ter atenção ao correcto assen- tamento das porcas, parafusos e cavilhas Abastecimento do depósito Antes da colocação em funcionamento, necessita de abastecer o depósito do cortador de relva. Aviso - perigo de incêndio! A gasolina e o óleo são altamente infl amáveis! Aviso! Remova a chave de ignição! Siga sempre o manual de instruções do fabri- cante do motor fornecido com o produto. Consumíveis Gasolina Óleo do motor Tipo Gasolina normal/sem chumbo Consulte as indicações do fabricante do motor Quantidade Consulte as indicações do fabricante do motor Aproximadamente 0,6 l Segurança Aviso! Nunca ligue o motor em espaços fechados. Perigo de intoxicação! Armazene a gasolina e o óleo apenas nos recipientes previstos para o efeito Abasteça ou drene a gasolina e o óleo apenas quando o motor estiver frio e ao ar livre Não abasteça de gasolina ou óleo com o motor em funcionamento Não encha o depósito excessivamente (a gasolina dilata) Não fume durante o abastecimento Não abra a tampa do depósito com o motor quente ou em funcionamento Substitua o depósito ou a tampa do depósito se estiverem danifi cados Feche sempre bem a tampa do depósito Em caso de vazamento de gasolina: não ligue o motor evite tentativas de ignição limpe o aparelho Em caso de vazamento de óleo do motor: não ligue o motor absorva o óleo do motor derramado com um agente aglomerante de óleo ou trapos e elimine correctamente limpe o aparelho O óleo usado não deve: O óleo usado não deve:

ser eliminado juntamente com o lixo ser eliminado juntamente com o lixo

ser deitado em canalizações, esgotos ou ser deitado em canalizações, esgotos ou no solo no solo Recomendamos que o óleo usado seja entregue, num recipiente fechado num centro de assistência técnica ou num centro de reciclagem. Abastecer com gasolina

2. Deite a gasolina através de um funil.

3. Feche bem e limpe a abertura de abastecimento

do depósito. Abastecer com óleo do motor

2. Deite o óleo através de um funil.

3. Feche bem e limpe a abertura de abastecimento

de óleo. Aviso! Remova a chave de ignição!PT 65455999_d Cortar relva com o cesto de recolha Atenção - perigo de danos pessoais! Retire ou coloque o cesto de recolha de relva apenas com o motor desligado e com a lâmina de corte parada.

1. Levante o defl ector e engate o cesto de recolha de

relva nos suportes ( 4). Atenção! Só uma caixa de recolha da relva corretamente engatada e sem danos é que garante sufi ciente proteção contra peças projetadas! Indicador do nível de enchimento O indicador do nível de enchimento é empurrado para cima pela corrente de ar criada ao cortar a relva ( 3a). Se o cesto de recolha de relva estiver cheio, o indicador do nível de enchimento fi ca encostado ao cesto ( 3b). O cesto de recolha de relva deve ser esvaziado. Esvaziar o cesto de recolha de relva

1. Levante o defl ector.

2. Desengate o cesto de recolha de relva e retire-o

3. Esvazie o cesto de recolha de relva.

4. Levante o defl ector e volte a engatar o cesto de

recolha de relva nos suportes ( 4). Cortar relva sem o cesto de recolha Atenção! Cortar relva sem cesto de recolha apenas se a mola rotativa do defl ector estiver funcional. Devido à força da mola, o defl ector permanece encostado à caixa do cortador de relva. Desta forma, a relva cortada é atirada para trás, por baixo do cortador. Cobertura do solo com o kit de mulching (opção) No mulching, a relva cortada não é recolhida, fi cando de- positada no relvado. O mulching impede que o solo fi que ressequido e alimenta-o com nutrientes. Colocação em funcionamento Atenção! O aparelho não deve ser utilizado com o mecanismo de corte ou as peças de fi xação soltos, danifi cados ou desgastados! Realize uma inspecção visual antes de cada colocação em funcionamento. Aviso! Remova a chave de ignição! O símbolo da máquina fotográfi ca apresentado nas páginas seguintes remete para as fi guras da página 4–7. Regular a altura de corte Atenção - perigo de danos pessoais! Regule a altura de corte apenas com o motor desligado e com a lâmina de corte parada.

• Regule sempre todas as rodas com a mesma altura de corte.

• A regulação da altura de corte depende do modelo. Regulação central (

1. Mantenha pressionado o botão de regulação

central da altura ( 1/1). Para relva curta, empurre o manípulo de regulação central da altura para baixo ( 1/2) Para relva comprida, puxe o manípulo de regulação central da altura para cima ( 1/2) Será mostrado o nível da regulação central da altura ( 1/3)

2. Solte o botão na altura de corte desejada.

Regulação por eixo ou regulação central (

2. Desloque a alavanca para a esquerda ou para a

direita até à altura de corte desejada.

3. Deixe a alavanca engatar.

4. Assegure que todas as rodas fi cam na mesma

posição de engate.PT Tradução do manual de instruções original

Cortador de relva a gasolina Os melhores resultados são obtidos com um corte pa- ralelo regular de aproximadamente 2 cm. Apenas a relva nova com textura mole apodrece rapidamente. Altura da relva antes do mulching: no máximo 8 cm Altura da relva depois do mulching: no mínimo 4 cm Adapte a velocidade de corte ao mulching, não devendo utilizar uma velocidade demasiado rápida. Colocar o kit de mulching Atenção - perigo de danos pessoais! Coloque e retire o kit de mulching apenas com o motor desligado e com a lâmina de corte parada.

conduta de descarga ( 5). O dispositivo de bloqueio deve fi car engatado. Se o kit de mulching não engatar, tanto o kit de mulching como a lâmina de corte podem fi car danifi cados. Remover o kit de mulching

1. Levante o defl ector.

2. Solte o dispositivo de bloqueio do kit de mulching

6/2). Cortar com descarga lateral (opção) Atenção - Perigo de lesões! Remover ou colocar a descarga lateral apenas com o motor desligado e a lâmina parada. Inserir a descarga lateral

1. Inserir a caixa de recolha da relva e o kit de

2. Pressionar a alavanca de desbloqueio da cobertura

da descarga lateral ( 7/1).

3. Abrir e segurar a cobertura da descarga lateral

1. Abrir e segurar a cobertura da descarga lateral

7/3). Defi nir a altura do guiador (opção) Regulação dos bloqueios

1. Segure a barra e solte os dois bloqueios

2. Coloque a barra na posição desejada.

3. Feche os bloqueios.

Ligar o motor Atenção - perigo de intoxicação! Nunca ligue o motor em espaços fechados. Atenção - perigo de danos pessoais! Não incline o aparelho durante o processo de arranque.

• Ligue o motor só depois de montar a lâmina (a lâmina funciona como massa oscilante)

• NÃO utilize a bobina de arranque nem o botão da ignição para ligar o motor já operacional

• Não altere a regulação do controlador no motor Não ligue o aparelho se o canal de descarga não estiver coberto por uma das seguintes peças: cesto de recolha de relva defl ector kit de mulching Accione o interruptor de arranque com bastante cuidado, de acordo com as instruções do fabricante Assegure que existe distância sufi ciente entre os pés e a ferramenta de corte Ligue o motor em relva baixaPT 67455999_d Arranque manual Sem controlo da aceleração à distância

1. Aproxime a trave de segurança da barra superior

10) – a trave de segurança não

2. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 11). Com controlo da aceleração à distância

1. Coloque a alavanca de aceleração na posição max

2. Aproxime a trave de segurança da barra superior

10) – a trave de segurança não

3. Puxe rapidamente o cabo de arranque e deixe

rebobinar lentamente ( 11).

4. Quando o motor aquecer (aproximadamente 15–20

segundos), coloque a alavanca de aceleração numa posição entre min e max. Arranque eléctrico sem botão de ignição/bobina de arranque

1. Aproxime a trave de segurança da barra superior e

10) – a trave de segurança não engata.

2. Com a chave na ignição, rode totalmente para a

3. Assim que o motor ligar, solte a chave de ignição

(volta para a posição "0"). Embraiagem da lâmina (opção) Com a embraiagem da lâmina é possível activar e des- activar a lâmina de corte, sem desligar o motor. Activar a lâmina de corte

1. Desloque a trave de segurança em direcção à

segurança não engata.

2. Afaste a alavanca da embraiagem do corpo ( 9/1)

- A lâmina de corte é activada. Desactivar a lâmina de corte

1. Solte a trave de segurança (

16). - A lâmina de corte é desactivada. - A alavanca da embraiagem volta para a posição de repouso ( 9/2). Desligar o motor Aparelho sem embraiagem da lâmina

1. Solte a trave de segurança (

16). - O motor desliga. Atenção! Perigo de ferimentos por corte graves! O motor pode continuar a funcionar por inércia. Depois de desligar, certifi que-se de que o motor pára. Aviso! Remova a chave de ignição! Aparelho com embraiagem da lâmina

2. Coloque a alavanca de aceleração na posição min

( 10/2). - O motor desliga. Atenção! Perigo de ferimentos por corte graves! O motor pode continuar a funcionar por inércia. Depois de desligar, certifi que-se de que o motor pára. Tracção às rodas (opção) ( 14) Atenção! Ligue a transmissão apenas com o motor em funcionamento. Activar a tracção às rodas

1. Empurre a alavanca de accionamento da

transmissão em direcção à barra superior e segure-a (

13) – a alavanca de accionamento da

transmissão não engata. - A tracção às rodas é activada. Desactivar a tracção às rodas

1. Solte a alavanca de accionamento da transmissão

15). - A tracção às rodas é desactivada.PT Tradução do manual de instruções original

Cortador de relva a gasolina Transmissão variável (Speed Control) (opção) Com a transmissão variável é possível alterar continu- amente a velocidade de marcha do cortador de relva. Atenção! Accione a alavanca apenas com o motor em funcionamento. Caso contrário, o mecanismo da transmissão pode fi car danifi cado. Para velocidades mais altas, desloque a alavanca

14) na direcção ( 14/2)

Para velocidades mais baixas, desloque a alavanca

14) na direcção ( 14/1)

Adapte sempre a velocidade de marcha ao esta- do actual do solo e da relva. Manutenção e conservação Atenção - perigo de danos pessoais!

• Antes de quaisquer trabalhos de manutenção e conservação, desligue sempre o motor e o conector da vela de ignição.

• O motor pode continuar a funcionar por inércia. Depois de desligar, certifi que-se de que o motor pára.

• Use sempre luvas de trabalho durante os trabalhos de manutenção e conservação na lâmina de corte!

• Remova a chave de ignição! Verifi que regularmente o funcionamento e o desgaste do dispositivo de recolha de relva. Limpe sempre o aparelho depois de cada utilização Não lave o aparelho com jactos de água. A penetração da água pode causar avarias (sistema de ignição, carburador) Inspeccione regularmente se a lâmina de corte apresenta danos Substitua sempre os silenciadores danifi cados Inclinar o cortador de relva Conforme o fabricante do motor, deve: virar o carburador/fi ltro de ar para cima ( 17) virar a vela de ignição para cima ( 18) Siga o manual de instruções do fabricante do motor! Afi ar/substituir a lâmina de corte As lâminas de corte rombas ou danifi cadas devem ser afi adas/substituídas apenas num centro de assistência técnica ou ofi cina autorizada As lâminas de corte afi adas devem ser equilibradas Atenção! As lâminas não equilibradas causam vibrações fortes e danifi cam o cortador de relva. A inspecção por um técnico especializado é sem- pre necessária em caso de: colisão com um obstáculo paragem brusca do motor danos na transmissão correia trapezoidal com defeito lâmina torta eixo do motor torto Carregar a bateria de arranque (opção) Respeite as instruções do fabricante do motor. Atenção! Utilize apenas o carregador original fornecido.

• Carregue a bateria de arranque apenas em espaços secos e bem ventilados.

• Não coloque o cortador de relva em funcionamento durante o carregamento. Conservação do motor Mudar o óleo do motor

1. Tenha disponível um recipiente adequado para

abastecimento. Elimine o óleo do motor usado de modo a não poluir o ambiente! Recomendamos que o óleo usado seja entregue, num recipiente fechado, num centro de assistên- cia técnica ou num centro de reciclagem. O óleo usado não deve

• ser eliminado juntamente com o lixo

• ser deitado em canalizações ou esgotos

• ser deitado no soloPT 69455999_d Substituir o fi ltro de ar Respeite as instruções do fabricante do motor. Substituir a vela de ignição Respeite as instruções do fabricante do motor. Tracção às rodas (opção) Regular o cabo de controlo Caso não seja possível activar ou desactivar a tracção às rodas com o motor em funcionamento, deve regular o respectivo cabo de controlo. Atenção! Regule o cabo de controlo apenas com o motor desligado.

1. Vire a peça de regulação do cabo de controlo na

direcção da seta ( 19).

2. Para verifi car a regulação, ligue o motor e active a

3. Se ainda assim a tracção às rodas não funcionar,

deve levar o cortador de relva a um centro de assistência técnica ou ofi cina autorizada. Lubrifi car o pinhão de accionamento Lubrifi que regularmente o pinhão de accionamento do eixo da transmissão, pulverizando-o com óleo A engrenagem da trave de tracção às rodas não requer manutenção. Armazenamento Atenção - perigo de explosão! Não armazene o aparelho perto de chamas nuas ou fontes de calor. Deixe o motor arrefecer Guarde o aparelho num local seco e inacessível a crianças e pessoas não autorizadas Guarde a bateria de arranque num local onde não fi que sujeita a geada Recarregue a bateria de arranque regularmente Esvazie o depósito da gasolina Respeite as instruções do fabricante do motor Desligue o conector da vela de ignição Reparação Os trabalhos de reparação devem ser realizados apenas num centro de assistência técnica ou ofi cina autorizada. Eliminação Não elimine aparelhos fora de uso, pilhas e baterias juntamente com o lixo doméstico! A embalagem, o aparelho e os acessórios são fabricados com materiais recicláveis e devem ser eliminados de forma correspondente. Declaração de conformidade CE Consulte o manual de instruções de montagemPT Tradução do manual de instruções original

Cortador de relva a gasolina Ajuda em caso de avarias Atenção! A lâmina e o eixo do motor não devem ser alinhados. Avaria Solução O motor não arranca ▪ Abasteça com gasolina

• Coloque a alavanca de aceleração na posição "Start"

• Empurre a alavanca do motor em direcção à barra superior

• Verifi que as velas de ignição e substitua, se necessário

• Limpe o fi ltro de ar

• Rode a lâmina de corte livremente

• Recarregue a bateria de arranque

• Arranque sobre uma superfície com relva já cortada Redução da potência do motor

• Corrija a altura de corte

• Afi e/substitua a lâmina de corte

• Reduza a velocidade de trabalho Corte desigual ▪ Afi e/substitua a lâmina de corte

• Corrija a altura de corte O cesto de recolha de relva não enche o sufi ciente

• Afi e/substitua a lâmina de corte

• Limpe a rede do cesto de recolha de relva

• Limpe o canal de descarga/a caixa A tracção às rodas não funciona

• Regule o cabo de controlo

• A correia trapezoidal apresenta defeito

• Contacte a ofi cina de assistência técnica

• Remova a sujidade no sistema de tracção às rodas, correia dentada e engrenagem

• Lubrifi que as rodas livres (pinhão de accionamento no eixo de transmissão), pulverizando-as com óleo As rodas não giram com a transmissão ligada

• Retire os parafusos das rodas

• O cubo da roda apresenta defeito

• A correia trapezoidal apresenta defeito

• Contacte a ofi cina de assistência técnica O aparelho gera vibrações invulgarmente intensas

• Verifi que a lâmina de corte Em caso de avarias não indicadas nesta tabela ou que não consiga resolver, contacte o nosso serviço de apoio a clientes pertinente.PT 71455999_d Garantia Garantimos a reparação ou substituição do produto em caso de eventuais falhas de material ou erros de fabrico, durante o prazo de validade legal aplicável da prestação de garantia. O prazo da garantia varia em função da legislação do país de compra do aparelho. Só podemos aceitar a garantia: Não podemos aceitar a garantia: Se o aparelho for usado correctamente Se o manual de instruções for respeitado Se forem usadas peças sobressalentes originais Se se tentar reparar o aparelho Se forem feitas alterações técnicas no aparelho Se o aparelho não for usado correctamente (por exemplo, utilização industrial ou comunitária) Situações não abrangidas pela garantia: Danos na pintura provocados pelo desgaste normal Peças de desgaste que estejam identifi cadas com XXX XXX (X) no cartão de peças sobressalentes Motores de combustão - neste caso aplica-se a garantia separada do fabricante do motor em questão Para fazer uso da garantia, dirija-se ao seu vendedor ou ao serviço de apoio a clientes autorizado mais próximo e apresente esta declaração de garantia e o recibo de compra. Esta aceitação da garantia não afecta o direito a reivindicações de garantia legais do comprador em relação ao vendedor.
