Tip produs	Mașină de tuns iarba pe benzină
Marcă	Solo
Model	5352 VS ALU
Motor	Benzină fără plumb, pornire manuală sau electrică (funcție de versiune)
Lățimea de tăiere	Aproximativ 53 cm (conform modelului 5352)
Reglarea înălțimii de tăiere	Centrală sau pe osie, mai multe trepte
Coș de iarbă	Cu indicator al nivelului de umplere
Funcții suplimentare	Mulching (kit opțional), ejectare laterală (opțională), transmisie roți (opțională), transmisie Vario (opțională)
Dispozitive de siguranță	Bară de siguranță, clapet deflector, frână motor
Alimentare	Benzină fără plumb (rezervor), ulei de motor (aproximativ 0,6 L)
Dimensiuni (L x l x H)	Aproximativ 150 x 55 x 100 cm (estimare)
Greutate	Aproximativ 30 kg (estimare pentru model pe benzină)
Întreținere curentă	Curățare după utilizare, verificare și ascuțire lamă, schimbare ulei, înlocuire filtru aer și bujie
Curățare	Nu utilizați jet de apă; curățați cu o cârpă
Piese de schimb	Disponibile prin SAV autorizat (lamă, curea, filtru, bujie)
Reparabilitate	Încredințați unui centru SAV autorizat pentru orice reparație
Garanție	Garanție legală; exclus uz comercial
Utilizare prevăzută	Domeniu privat, iarbă uscată, pante <20°

Întrebări frecvente - 5352 VS ALU SOLO

Cum se pornește mașina de tuns iarba Solo 5352 VS ALU ?

Pentru o pornire manuală, trageți bara de siguranță spre ghidon și mențineți-o, apoi trageți rapid de cablul de pornire. Pentru o pornire electrică, rotiți cheia de contact la dreapta în timp ce mențineți bara de siguranță.

Cum se reglează înălțimea de tăiere?

Utilizați reglarea centrală apăsând butonul și împingând sau trăgând mânerul. Sau reglarea pe osie împingând maneta de deblocare și deplasând-o lateral. Asigurați-vă că toate roțile sunt pe aceeași treaptă.

Ce tip de benzină se folosește?

Utilizați benzină obișnuită fără plumb. Nu amestecați cu ulei. Umpleți rezervorul în aer liber, motorul rece.

Cum se golește coșul de iarbă?

Ridicați clapeta deflector, desprindeți coșul și trageți-l în spate. Goliți-l apoi agățați-l din nou ridicând din nou clapeta.

Mașina de tuns iarba vibrează anormal, ce să fac?

Opriți motorul și verificați lama de tăiere: aceasta trebuie să fie echilibrată și nedeteriorată. Dacă lama este deformată, faceți-o înlocuiți de un profesionist.

Cum se întreține lama?

Ascuțiți sau înlocuiți lama dacă este tocită. Pentru ascuțire, încredințați-o unui centru SAV autorizat. O lamă dezechilibrată provoacă vibrații.

Când și cum se schimbă uleiul de motor?

Schimbați uleiul de motor în fiecare an sau după 50 de ore de utilizare. Plasați un recipient de colectare sub orificiul de scurgere, lăsați uleiul să curgă, apoi eliminați-l într-un centru de reciclare.

Transmisia roților nu mai funcționează, ce să fac?

Verificați reglajul cablu Bowden: rotiți organul de reglare în sensul săgeții. Dacă problema persistă, contactați un SAV autorizat.

Pot să tund cu kitul mulching?

Da, introduceți kitul de tocare în orificiul de ejectare după ce ați îndepărtat coșul de iarbă. Înălțimea ierbii trebuie să fie max 8 cm înainte de tăiere, iar înălțimea rămasă minimum 4 cm pentru un rezultat bun.

Unde găsesc piese de schimb?

Adresați-vă unui centru de service post-vânzare autorizat sau distribuitorului. Utilizați numai piese originale pentru garanție.

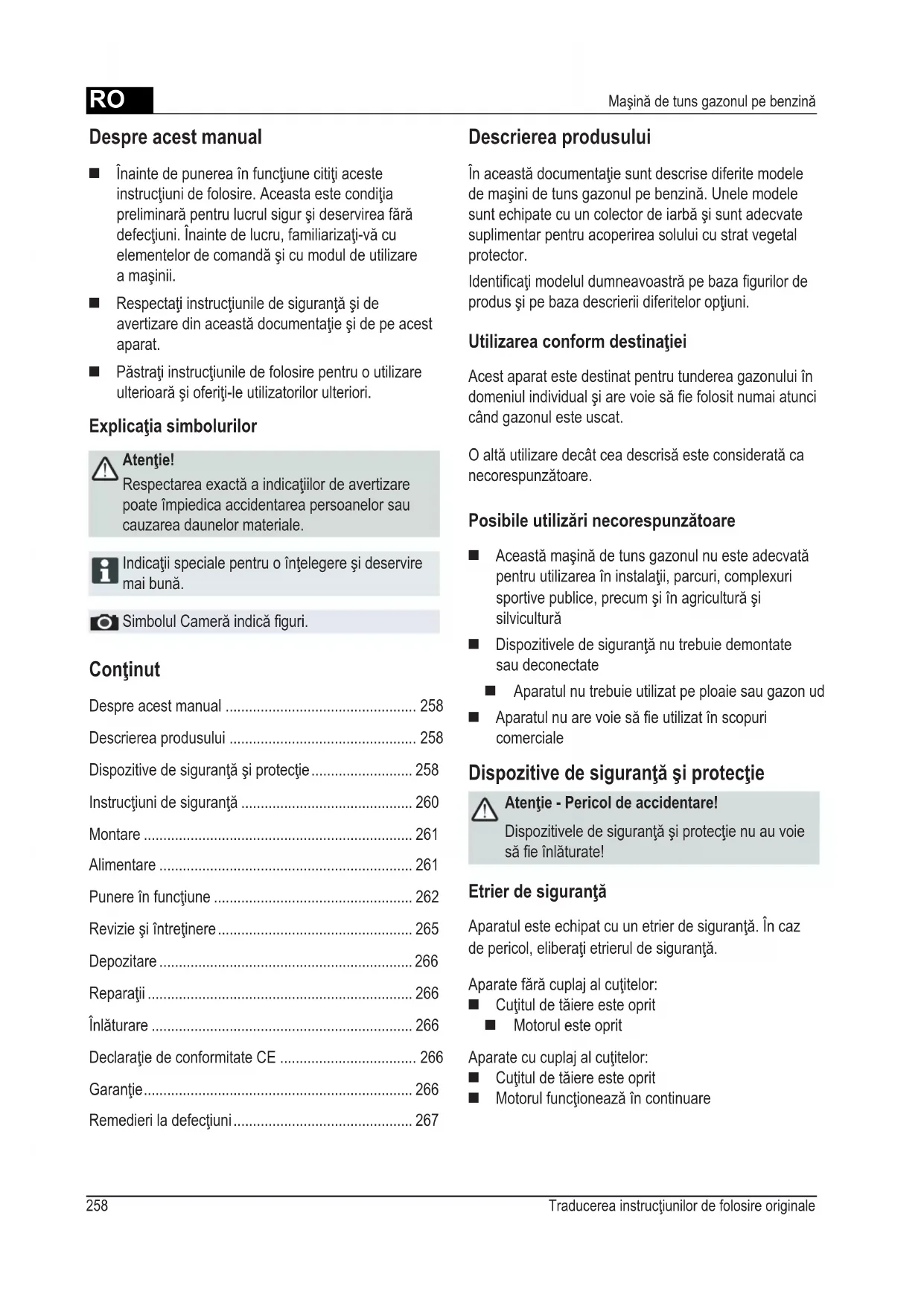

MANUAL DE UTILIZARE 5352 VS ALU SOLO

Înainte de punerea în funcțiune citiți aceste instrucțiuni de folosire. Aceasta este condiția preliminară pentru lucrul sigur și deservirea fără defectiuni. Înainte de lucru, familiarizați-vă cu elementelor de comandă și cu modul de utilizare a mașinii.
■ Respectați instrucțiunile de siguranță și de avertizare din această documentație și de pe acest aparat.
Păstrați instrucțiunile de folosire pentru o utilizare ulterioară și oferiți-le utilizatorilor ulteriori.

Explicația simbolurilor

Atentie!

Respectarea exactă a indicatiilor de avertizare poate împiedica accidentarea persoanelor sau cauzarea daunelor materiale.

Indicații speciale pentru o înțelegere și deservire mai bună.

Simbolul Cameră indică figuri.

Continut

Despre acest manual 258

Descrierea produsului 258

Dispositive de siguranță și protectie 258

Instrucțiuni de siguranță 260

Montare 261

Alimentare 261

Punere în funcțiune 262

Revizie și întreținere 265

Depozitare 266

Reparații 266

Înlăturare 266

Declaratie de conformitate CE 266

Garantie....266

Remedieri la defectiuni....267

Descrierea produsului

În această documentație sunt descrise diferite modele de mașini de tuns gazonul pe benzină. Unele modele sunt echipate cu un colector de iarbă și sunt adecvate suplimentar pentru acoperirea solului cu strat vegetal protector.

Identificați modelul dumneavoastră pe baza figurilor de produs și pe baza descrierii diferitelor opțiuni.

Utilizarea conform destinației

Acest aparat este destinat pentru tunderea gazonului în domeniul individual și are voie să fie folosit numai atunci când gazonul este uscat.

O altă utilizare decât cea descrisă este considerată ca necorespunzătoare.

Posibile utilizări necorespunzătoare

Această mașină de tuns gazonul nu este adecvată pentru utilizarea în instalații, parcuri, complexuri sportive publice, precum și în agricultură și silvicultură
■ Dispozitivele de siguranță nu trebuie demontate sau deconectate
■ Aparatul nu trebuie utilizat pe ploaie sau gazon ud
■ Aparatul nu are voie să fie utilizat în scopuri comerciale

Dispositive de siguranță și protectie

Atenție - Pericol de accidentare!

Dispozitivele de siguranță și protectie nu au voie să fie înlăturate!

Etrier de siguranță

Aparatul este echipat cu un etrier de siguranță. În caz de pericol, eliberați etrierul de siguranță.

Aparate fără cuplaj al cuțitelor:

■ Cuțitul de tăiere este oprit

Motorul este oprit

Aparate cu cuplaj al cuțitelor:

■ Cuțitul de tăiere este oprit

■ Motorul funcționează în continuare

Clapetă anti-impact

Clapeta anti-impact protejează împotriva părților care se expulzează.

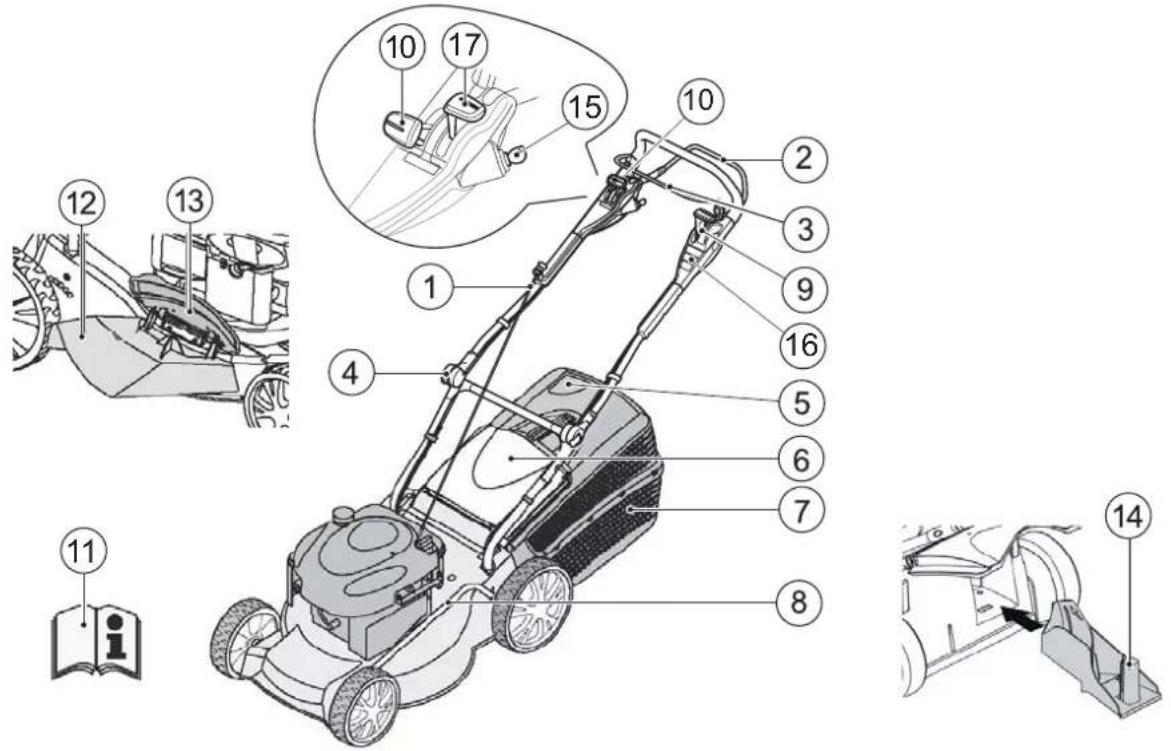

1	Cablu de pornire 10 Transmisia Vario*
2	Actionarea roților*	11	Manual de utilizare
3	Etrier de siguranță 12 Inserție de aruncare*
4	Ajustarea ergonomică în înălțime*	13	Clapetă de închidere*
5	Indicator al nivelului de umplere* 14 Set pentru acoperirea solului cu strat vegetal protector*
6	Clapetă anti-impact 15 Aprindere electrica începe*
7	Colector de iarbă 16 Ghid rapid
8	Ajustarea înălțimii de tăiere	17	Accelerare*
9	Cuplajul cuțitelor*		* în funcție de varianta de execuție

Simboluri pe aparat

	Atenție!Aveți grijă la manipulare.		Înainte de lucrările la mecanismul de tăiere scoateți fișa bujiilor.
	Înainte de punere în funcțiune citiți manualul de utilizare!		Aprindere electrica începe:Scoateți cheia de contact înainte de lucrări de întreținere și reparații!
	Țineți terții departe de zona periculoasă!		Ghid rapidDesfaceți frâna de motor.
	Mâinile și picioarele trebuie să se țină la distanță de mecanismul de tăiere!		Ghid rapidPorniți acționarea roților.
	Mențineți distanța față de zona periculoasă.		Ghid rapidAccelerare Pornire / Oprire.

Simboluri suplimentare la aparatele cu pornire electrică

Atenție! Pericol prin șoc electric.

Mentineți cablul de alimentare departe de cuțite.

Deconectați aparatul întotdeauna de la rețea înainte de lucrările de revizie sau atunci când cablul este deteriorat.

Instrucțiuni de siguranță

Atentie!

Utilizați aparatul doar dacă acesta este în stare tehnicaireproşabilă!

Atenție - Pericol de accidentare!

Dispozitivele de siguranță și protectie nu au voie să fie înlăturate!

Atentie - Pericol de incendiu!

Nu păstrați mașina cu rezervorul plin în clădiri, în care aburii de benzină pot intra în contact cu focul deschis sau cu scântei!

Zona din jurul motorului, tobei de eşapament, rezervorului de combustibil nu trebuie să conțină gazon tuns, bezină și ulei.

■ Tineți terții departe de zona periculoasă
■ Administratorul sau utilizatorul maşinii este responsabil de accidentările altor persoane și a proprietății acestora
Copii sau alte persoane, care nu cunosc manualul de utilizare, nu au voie să folosească aparatul
■ Respectați prevederile locale referitoare la vârsta minimă a operatorului
■ Aparatul nu va fi utilizat de operatori sub influența alcoolului, drogurilor sau a medicamentelor
■ Purtatii îmbrăcăminte corespunzătoare

Pantaloni lungi

Pantofi ficși și siguri împotriva alunecării
■ Protecție auditivă

■ La lucrul în pante

asigurați întotdeauna o poziție stabilă
lucrați întotdeauna oblic față de direcția pantei, niciodată în sus și în jos

nu tăiați gazonul în pante cu o înclinație mai mare de 20°
- atenție specială la întoarcere

Lucrați numai la lumina zilei suficientă sau cu iluminare artificială
■ Mențineți la distanță corpul, membrele și îmbrăcămintea de mecanismul de tăiere
■ Respectați prevederile specifice țării respective privind programul de lucru
■ Nu lăsați aparatul în funcțiune nesupravegheat
■ Cositi numai cu un cuțit ascuțit
Nu utilizați aparatul cu dispositive de protecție / gri-laje de protecție deteriorate
Nu utilizati niciodată aparatul cu dispozitivele de protectie, care nu au fost montate complet (de ex.: clapetă anti-impact, dispositivee de colectare a ierbii)
Înainte de orice utilizare, verificați dacă aparatul prezintă eventuale deteriorări, dispuneți înlocuirea pieselor deteriorate înainte de o reutilizare
■ Opritii motorul, așteptați oprirea aparatului și scoateți fișa bujiilor

la părăsirea aparatului
după apariția defectiunilor
înainte de slăbirea dispozitivelor de blocare
înainte de înlăturarea înfundărilor
după contactul cu corpuri străine
când apar disfuncționalități sau vibrații la mașină

Căutați eventualele deteriorări ale mașinii de tuns gazonul și executați reparațiile necesare, înainte de a o porni din nou și de a lucra cu aceasta.

■ Introduceți fișa bujiilor și porniți motorul

după remedierea defectiunilor (vezi tabelul de defectiuni) și verificarea aparatului
după curățarea aparatului

■ Verificați complet și cu atenție terenul de pe care trebuie tuns gazonul, îndepărtați toate corpurile străine
■ Trebuie acordată atenție deosebită la întoarcerea mașinii de tuns gazonul sau când o trageti spre dumneavoastră
Nu tundeți gazonul peste obstacole (de ex. crengi, rădăcini de copac)
Îndepărtați gazonul tuns numai când motorul este oprit

■ Opriți motorul / cuțitul, dacă se traversează o altă suprafață decât cea care trebuie cosită
Nu ridicati sau nu transportați aparatul cu motorul în funcțiune
La umplerea cu benzină sau ulei de motor, nu mâncați și nu beți
■ Nu inspirați aburii de benzină
■ Maşina trebuie deplasată la pas
Înainte de utilizare, verificați dacă piulțele, şuruburile și bolțurile sunt bine fixate

Montare

Respectați instrucțiunile de montaj anexate.

Atentie!

Aparatul are voie să fie folosit abia după o montare completă.

Alimentare

Înainte de punerea în funcțiune, trebuie să alimentați mașina de tuns gazonul cu combustibil.

Avertizare - Pericol de incendiu!

Benzina și uleiul sunt foarte inflamabile!

Avertizare!

Scoateti cheia de contact!

Respectați întodeauna manualul de utilizare furnizat al producătorului motorului.

	Benzină Ulei de motor
Tipuri benzină	normală / fără plumb	vezi indicațiile producătorului motorului
Cantitatea de umplere	vezi indicațiile producătorului motorului	cca. 0,6 l

Siguranță

Avertizare!

Nu lăsați niciodată să funcționeze motorul în spații închise. Pericol de intoxicare!

Păstrați benzina și uleiul numai în recipientele prevăzute în acest sens
■ Umpleți sau goliți benzina și uleiul în aer liber, numai când motorul s-a răcit
Nu umpleți cu benzină și ulei, când motorul funcționează
■ Nu umpleți rezervorul în exces (benzina se extinde)
■ Nu fumați în timpul alimentării
Nu deschideți bușonul rezervorului când motorul este în funcțiune sau este fi erbinte
■ Schimbați rezervorul deteriorat sau capacul deteriorat al rezervorului
Închideți întotdeauna bine capacul de rezervor

■ Atunci când s-a scurs benzină:

Nu porniti motorul

Evitați încercările de pornire

Curățați aparatul

■ Dacă s-a scurs ulei de motor:

Nu porniti motorul

Aspirați uleiul de motor scurs cu liant de ulei sau lavetă și eliminați-l în mod regulamentar

Curățați aparatul

Uleiul folosit nu:

■ se depune la deşeuri

■ se varsă în canalizare, scurgere sau pe pământ

Vă recomandăm să predați uleiul uzat într-un recipient închis unui centru de reciclare sau unui punct de service.

Alimentarea cu benzină

1. Desfaceți buşonul rezervorului, depozitați la loc curat.
2. Umpleți benzina cu o pâlnie.
3. Închideți ferm orificiul de umplere a rezervorului și curățați.

Umplerea cu ulei de motor

1. Desfaceți buşonul de umplere cu ulei, depozitați buşonul la loc curat.
2. Umpleți uleiul cu o pâlnie.
3. Închideți ferm orificiul de umplere cu ulei și curățați.

Avertizare!

Scoateți cheia de contact!

Punere în funcțiune

Atentie!

Este interzisă utilizarea aparatului cu mecanism de tăiere sau piese de fixare slăbite, deteriorate sau uzate!

Efectuați un control vizual înainte de orice punere în funcțiune.

Avertizare!

Scoateți cheia de contact!

Simbolul Cameră de la paginile următoare face referire la fi guri, vezi pagina 4–7.

Reglarea înălțimii de tăiere

Atentie - Pericol de accidentare!

Reglați înălțimea de tăiere numai când motorul și cuțitul sunt oprite.

- Reglați întotdeauna toate roțile la aceeași înălțime de tăiere.

- Reglarea înălțimii de tăiere depinde de model.

Reglarea centrală (1)

1. Mențineți apăsat butonul reglării centrale a înălțimii (1/1).

Pentru tunderea scurtă a gazonului, apăsați în jos mânerul reglării centrale a înălțimii (1/2)

Pentru tunderea mai mare a gazonului, trageti în sus mânerul reglării centrale a înălțimii (1/2)

Este indicată treapta reglării centrale a înălțimii (1/3)

1. Eliberați butonul la înălțimea dorită de tăiere.

Reglarea axului sau reglarea centrală (2)

1. Apăsați într-o parte și mențineți apăsată maneta pentru deblocare.

2. Împingeți maneta spre stânga sau spre dreapta la înălțimea dorită de tăiere.

3. Permiteti fixarea manetei.

4. Atenție la aceeași poziție de fixare a tuturor roților.

Cosirea cu colector de iarbă

Atentie - Pericol de accidentare!

Scoateți sau montați colectorul de iarbă, numai cu motorul și cuțitul oprite.

1. Ridicați clapeta anti-impact și suspendați colectorul de iarbă în suport (☐4).

Atentie!

Doar o casetă de colectare a ierbii corect montată și nedeteriorată asigură o protectie suficientă împotriva pieselor aruncate în afară!

Indicatorul nivelului de umplere

Indicatorul nivelului de umplere este apăsat în sus prin curentul de aer din momentul cosirii (3a).

Atunci când colectorul de iarbă se umple, indicatorul nivelului de umplere se află la cutie (3b). Colectorul de iarbă trebuie golit.

Colectorul de iarbă

1. Ridicati clapeta anti-impact.
2. Desprindeti colectorul de iarbă și scoateți spre spate (☐ 4).
3. Goliți colectorul de iarbă.
4. Ridicați clapeta anti-impact și suspendați din nou colectorul de iarbă în suport (☐ 4).

Cosire fără colector de iarbă

Atentie!

Cositi fără colectorul de iarbă doar dacă, arcul de torsiune al clapetei anti-impact este funcționabil.

Clapeta anti-impact este lipită prin forța de arcuire de carcasa mașinii de tuns gazonul. Astfel iarba tăiata este aruncată în spate.

Acoperirea solului cu strat vegetal protector cu ajutorul setului special (opțional)

La acoperirea solului cu strat vegeal protector, bunul de tăiat nu este colectat, ci rămâne pe gazon. Stratul vegetal protector protejează solul împotriva uscării și îl hrănește cu substanțe nutritive.

Cele mai bune rezultate se obțin prin retăierea regulată la cca. 2 cm. Numai iarba tânără cu frunzele moi putrezește rapid.

Înălțimea ierbii înainte de acoperirea cu strat vegetal protector: Maxim 8 cm
Înălțimea ierbii după acoperirea cu strat vegetal protector: Cel puțin 4 cm

Adaptați viteza pasului acoperirii solului cu strat vegetal protector, nu vă deplasați foarte rapid.

Utilizarea setului pentru acoperirea solului cu strat vegetal protector

Atenție - Pericol de accidentare!

Introduceți sau îndepărtați setul pentru acoperirea solului cu strat vegetal protector, numai cu motorul și cuțitul oprite.

1. Scoateți colectorul de iarbă (☐ 4).
2. Ridicati clapeta anti-impact și introduceti setul pentru acoperirea solului cu strat vegetal protector în canalul de aruncare (5). Dispozitivul de blocare trebuie să se fixeze.

Dacă setul nu se fixează, setul și cuțitul pot fi deteriorate.

Îndepărtarea setului pentru acoperirea solului cu strat vegetal protector

1. Ridicati clapeta anti-impact.
2. Slăbiti dispozitivul de blocare de la setul pentru acoperirea solului cu strat vegetal protector (6/1).
3. Scoateți setul pentru acoperirea solului cu strat vegetal protector (6/2).

Cosirea cu evacuare laterală (opțional)

Atenție - pericol de rănire!

Evacuarea laterală se montează și se demon- tează doar cu motorul oprit și unitatea täietoare oprită.

Utilizarea evacuării laterale

1. Scoateți caseta colectoare și montați kitul pentru paie.
2. Apăsați maneta de deblocare a capacului evacuării laterale (7/1).
3. Deschideti și tineți deschis capacul evacuării laterale (7/2).

4. Montați canalul evacuării laterale (7/3).

5. Închideți încet capacul. Capacul asigură canalul evacuării laterale împotriva căderii.

Îndepărtarea evacuării laterale

1. Deschideti și tineți deschis capacul evacuării laterale (7/2).
2. Îndepărtați evacuarea laterală și închideți capacul (7/3).

Ajustarea înălțimii de apucare (opțional)

Sistem de fi xare

1. Tineți ferm bara și slăbiți ambele sisteme de fixare (8).
2. Aduceți bara în poziția dorită
3. Închideți sistemele de fixare.

Pornirea motorului

Atenție - Pericol de intoxicare!

Nu lăsați niciodată să funcționeze motorul în spații închise.

Atenție - Pericol de accidentare!

Nu basculați aparatul la procesul de pornire.

• Porniți motorul numai când cuțitul este montat (cuțitul servește ca masă centrifugală)
• La pornirea motorului încălzit prin funcționare, NU utilizați clapeta de aer sau butonul primar
• Nu modificati setările regulatorului de la motor

Nu porniți aparatul, în cazul în care canalul de aruncare nu este acoperit printr-una din următoarele piese:
Colector de iarbă
Clapetă anti-impact
Set pentru acoperirea solului cu strat vegetal protector

■ Actionați comutatorul de pornire cu deosebită atenție, conform instructiunilor producătorului

■ Atenție la distanța suficientă a picioarelor față de unealta de tăiere

■ Nu porniți aparatul în iarbă mică

Start manual

fără accelerare

1. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (10) – etrierul de siguranță nu se fi xează.
2. Extrageti cablul de pornire și apoi lăsați-l să se ruleze ușor (11).

cu accelerare, fără primar/clapetă de aer

1. Reglati pedala de acceleratie în poziția max (10/1).
2. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (10) - etrierul de siguranță nu se fi xează.
3. Extrageti cablul de pornire și apoi lăsați-l să se ruleze ușor (11).
4. După încălzirea motorului (cca. 15–20 secunde) reglați pedala de acceleratie într-o poziție între min și max.

Pornire electrică fără primar/clapeta de aer

1. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (10) – etrierul de siguranță nu se fi xează.
2. Întoarceți cheia de contact complet la dreapta în contact (12).
3. Atunci când motorul pornește, eliberați cheia de contact (sare înapoi în poziția „0“).

Cuplajul cuțitelor (opțional)

Cu ajutorul cuplajului cuțitelor, cuțtele pot fi pornite și oprite în timp ce motorul funcționează în continuare.

Cuplarea cuțitelor

1. Trageți etrierul de siguranță pentru bara superioară și țineți-l ferm (☐10) - Etrierul de siguranță nu se fi xează.
2. Împingeti maneta cuplajului departe de corp (9/1)
3. Cuțitul pornește.

Opriți cuțitul.

1. Eliberați etrierul de siguranță (16).
2. Cuțitul se oprește.
3. Maneta cuplajului intră în poziție de repaus (9/2).

Oprirea motorului

Aparat fără cuplaj al cuțitelor

1. Eliberați etrierul de siguranță (16).
2. Motorul se opreşte.

Atenție, răniri grave prin tăiere!

Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.

Avertizare!

Scoateți cheia de contact!

Aparat cu cuplaj al cuțitelor

1. Eliberați etrierul de siguranță (16).
2. Reglați pedala de acceleratie în poziția min (0/2).
3. Motorul se opreşte.

Atenție, răniri grave prin tăiere!

Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.

Actionarea rotilor (optional) (14)

Atentie!

Conectați angrenajul numai atunci când motorul este pornit.

Pornirea actionării roților

1. Apăsați mânerul de comutare al angrenajului către bara superioară și țineți-l ferm (☐ 13) – mânerul de comutare al angrenajului nu se blochează.
2. Actionarea rotilor se conectează.

Oprirea actionării roților

1. Eliberați mânerul de comutare al angrenajului (15).
2. Actionarea rotilor se deconectează.

Transmisie Vario (Speed Control) (optional)

Cu ajutorul transmisiei Vario, viteza de deplasare a maşinii de tuns gazonul poate fi modificat treptat.

Atentie!

Actionați maneta numai atunci când motorul este pornit.

Conectarea fără acționarea motorului poate deteriora mecanismul de acționare.

■ Pentru o viteză mai înaltă, trageți maneta (14) în direcția (14/2)
■ Pentru o viteză mai joasă, trageți maneta (14) în direcția (14/1)

Adaptați întotdeauna viteza de deplasare la starea actuală a solului și gazonului.

Revizie și întreținere

Atentie - Pericol de accidentare!

• Înaintea oricăror lucrări de întreținere și îngrijire, deconectați motorul și fișa bujiilor.
• Motorul poate funcționa ulterior. După deconectare, asigurați-vă că motorul este oprit.
• În cazul lucrărilor de întreținere sau mentenanță la cuțit se vor purta întotdeauna mănuși de lucru!
• Scoateți cheia de contact!

■ Verificați funcționarea și uzura dispozitivului de colectare a ierbii
■ Curățați aparatul după fiecare utilizare
Nu stropiți aparatul cu apă, apa poate cauza defectiuni (instalație de aprindere, carburator)
■ Controlați cuțitul în mod regulat dacă prezintă deteriorări
Înlocuiti întotdeauna amortizoarele defecte

Înclinarea maşinii de cosit

În funcție de producătorul motorului trebuie:

■ carburatorul / filtrul de aer să indice în sus (17)
■ bujia să indice în su (18)

A se respecta manualul de utilizare al motorului!

Ascuțirea / Schimbarea cuțitelor

Permiteti ascuțirea / înlocuirea cuțitelor tocite sau deteriorate numai de un service sau de o companie autorizată de specialitate
■ Cuțitele ascuțite trebuie să fie echilibrate

Atentie!

Cuțitele neechilibrate cauzează vibrații puternice și deteriorează mașina de tuns gazonul.

■ Verificarea unui specialist este întotdeauna necesară:

la trecerea peste un obstacol
la oprire bruscă a motorului
la defectiuni ale angrenajului
la curele trapezoidale defecte
la cuțite îndoite
la un arbore de motor îndoit

Încărcarea bateriei demarorului (opțional)

■ Respectați indicațiile producătorului motorului.

Atentie!

Folosiți doar aparatul original de încărcare livrat.

• Încărcați bateria demarorului numai în spații uscate, bine aerisite.
• Nu puneți mașina de tuns gazonul în funcțiune în timpul încărcării.

Întreținerea motorului

Schimbarea uleiului de motor

1. Pentru colectarea uleiului pregătiți un recipient corespunzător.
2. Permiteti scurgerea completă a uleiului prin orificiul de umplere cu ulei sau aspirați-l.

Înlăturați în mod ecologic uleiul folosit de motor! Vă recomandăm să predați uleiul uzat într-un recipient închis unui centru de reciclare sau unui punct de service.

Uleiul uzat nu

■ se depune la deşeuri
- în canalizare sau scurgere
- se varsă pe sol

Schimbarea fi Itrului de aer

■ Respectați indicațiile producătorului motorului.

Schimbarea bujiei

■ Respectați indicațiile producătorului motorului.

Actionarea rotilor (optional)

Reglarea cablului Bowden

Dacă atunci când motorul funcționează, acționarea roților nu se mai poate cupla- sau decupla, cablul Bowden corespunzător trebuie reglat ulterior.

Atentie!

Reglați cablul Bowden numai atunci când motorul este oprit.

1. Răsuciți partea de reglare de la cablul Bowden în direcția săgeții (19).
2. Pentru verificarea reglării, porniți motorul și cuplați acționarea roților.
3. Dacă actionarea roților tot nu funcționează, mașina de tuns gazonul trebuie dusă la un service sau o companie autorizată de specialitate.

Ungerea pinionului de antrenare

■ Ungeți din când în când pinionul de antrenare de pe axul transmisiei cu ulei de pulverizare

Transmisia acționării roților nu necesită întreținere.

Depozitare

Atentie - Pericol de explozie!

Nu depozitați aparatul în apropierea flăcărilor deschise sau surselor de căldură.

■ Lăsați motorul să se răcească
■ Depozitați aparatul uscat și departe de accesul copiilor sau persoanelor neavizate
■ Depozitați bateria starterului protejată de îngheț
Încărcați din când în când bateria demarorului
■ Goliți rezervorul de benzină
■ Respectați indicațiile producătorului motorului
■ Scoateți fișa bujiilor

Reparații

Lucrările de reparație trebuie realizate numai de oficiile de service și de companiile autorizate de specialitate.

Înlăturare

Aparatele scoase din uz, bateriile sau acumulatorii nu vor fi aruncate în gunoiul menajer!

Ambalajul, aparatul și accesoriiile sunt din material reciclabil și trebuie înlăturate în mod corespunzător.

Declaratie de conformitate CE

■ vezi instructiunile de montaj

Garantie

Remediem eventualele greșeli de material sau producție la aparat în timpul perioadei legale de limitare pentru pretențiile de defectiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se stabilește în funcție de legile statului în care a fost livrat aparatul.

Garantia noastră este valabilă doar pentru:

■ Deservire corespunzătoare a aparatului
■ Respectarea manualului de utilizare
■ Folosirea pieselor originale de schimb

Garantia devine nulă în cazurile :

■ Reparații la aparat
■ Modificări tehnice la aparat
Utilizare necorespunzătoare (de ex.: în scopuri comerciale sau comunale)

De la garantie sunt excluse:

■ Avarii la stratul de lac, cauzate de uzură naturală
■ Componente de uzură, care sunt prevăzute pe lista pieselor de schimb cu cadrul XXX XXX (X)
■ Motoare cu ardere – pentru acestea sunt valabile prevederile separate de garanție a producătorilor respectivi de motoare

În cazul acordării garanției adresați-vă cu această declarație de acordare a garanției și chitanța de cumpărare dealerului dvs. sau unui service autorizat. Prin această declarație de acordare a garanției pretențiile legale pentru defectiuni ale cumpărătorului rămân neatinse față de vânzător.

Remedieri la defectiuni

Atentie!

Cuțitele și arborele de motor nu au voie să fie aliniate.

Defectiune Solutie
Motorul nu pornește▪ Alimentarea cu benzinăPoziționați maneta de accelerare pe "START"Apăsați mânerul de comutare al motorului către bara de susVerificați bujiile, eventual le înlocuitiCurățați filtrul de aerRotiți liber cuțitele de cositÎncărcați bateria starteruluiPorniți pe o suprafață cosită
Puterea motorului scade	Corectați înălțimea de tăiereAscuții / înlocuiti cuțitele de cositCurățați canalul de ejeție / carcasaGțați filtrul de aerReduceți viteza de lucru
Tăiere necorespunzătoare	Ascuții / înlocuiti cuțitele de cositCorectați înălțimea de tăiere
Colectorul de iarbă nu alimentează sufi cient	Corectați înălțimea de tăiereLăsați să se usuce gazonulAscuții / înlocuiti cuțitele de cositCurățați grătarul colectorului de iarbăCurățați canalul de ejeție/ carcasa
Açționarea roților nu funcționează	Reglați cablul BowdenCurea trapezoidală defectăContactați un service- atelierÎndepărtați murdăria din acționarea roților, curelele dințate și angrenajUngeți roțile libere (pinion de acționare pe arbore de angrenaj) cu ulei pulverizat
Roțile nu se rotesc atunci când angrenajul este pornit	Strângeți şuruburile roțilorButuc de roată defectCurea trapezoidală defectăContactați un service- atelier
Aparatul vibrează neobișnuit de puternic	Verificați cuțitele de cosit

Pentru defectele care nu sunt listate în acest tabel, sau pe care nu le puteți remedia singur, vă rugăm să contactați serviciul nostru pentru clienti.
