Produkttyp	Bensindriven gräsklippare
Varumärke	Solo
Modell	5352 VS ALU
Motor	Blyfri bensin, manuell eller elektrisk start (beroende på version)
Klippbredd	Cirka 53 cm (enligt modell 5352)
Klipphöjdsinställning	Central eller per axel, flera lägen
Gräsuppsamlare	Med indikator för fyllnadsgrad
Extra funktioner	Mulching (tillval), sidoutkast (tillval), hjuldrift (tillval), Variodrift (tillval)
Säkerhetsanordningar	Säkerhetsbalk, deflektorlock, motorstopp
Drivmedel	Blyfri bensin (tank), motorolja (cirka 0,6 L)
Mått (L x B x H)	Cirka 150 x 55 x 100 cm (uppskattning)
Vikt	Cirka 30 kg (uppskattning för bensinmodell)
Löpande underhåll	Rengöring efter användning, kontroll och slipning av kniv, oljebyte, byte av luftfilter och tändstift
Rengöring	Använd inte vattenstråle; rengör med en trasa
Reservdelar	Finns via auktoriserad service (kniv, rem, filter, tändstift)
Reparationsmöjlighet	Lämna till auktoriserad service för reparation
Garanti	Lagstadgad garanti; gäller ej kommersiell användning
Avsedd användning	Privat bruk, torrt gräs, lutning <20°

Vanliga frågor - 5352 VS ALU SOLO

Hur startar jag gräsklipparen Solo 5352 VS ALU?

För manuell start, dra säkerhetsbalken mot styret och håll kvar, dra sedan snabbt i startsnöret. För elektrisk start, vrid startnyckeln åt höger medan du håller säkerhetsbalken.

Hur justerar jag klipphöjden?

Använd central inställning genom att trycka på knappen och trycka eller dra handtaget. Eller per axel genom att trycka på frigöringsspaken och flytta den i sidled. Se till att alla hjul är i samma läge.

Vilken typ av bensin ska jag använda?

Använd vanlig blyfri bensin. Blanda inte med olja. Fyll tanken utomhus med kall motor.

Hur tömmer jag gräsuppsamlaren?

Lyft deflektorlocket, haka av uppsamlaren och dra den bakåt. Töm den och häng tillbaka den genom att lyfta locket igen.

Gräsklipparen vibrerar onormalt, vad göra?

Stäng av motorn och kontrollera klippkniven: den ska vara balanserad och oskadad. Om kniven är deformerad, låt en professionell byta den.

Hur underhåller jag kniven?

Slipa eller byt kniven om den är slö. För slipning, lämna den till ett auktoriserat servicecenter. En obalanserad kniv orsakar vibrationer.

När och hur byter jag motorolja?

Byt motorolja varje år eller efter 50 timmars användning. Placera en uppsamlingsbehållare under oljeavtappningspluggen, låt oljan rinna ut och lämna den till en återvinningscentral.

Hjuldriften fungerar inte längre, vad göra?

Kontrollera justeringen av Bowdenkabeln: vrid justeringsanordningen i pilens riktning. Om problemet kvarstår, kontakta en auktoriserad service.

Kan jag klippa med mulching-setet?

Ja, sätt i mulching-satsen i utkastöppningen efter att ha tagit bort gräsuppsamlaren. Gräshöjden bör vara max 8 cm före klippning och den kvarvarande höjden minst 4 cm för bästa resultat.

Var hittar jag reservdelar?

Kontakta ett auktoriserat servicecenter eller återförsäljaren. Använd endast originaldelar för att garantin ska gälla.

BRUKSANVISNING 5352 VS ALU SOLO

Alt efter motorproducent skal:

■ karburatoren/luftfilteret pege opad (17)

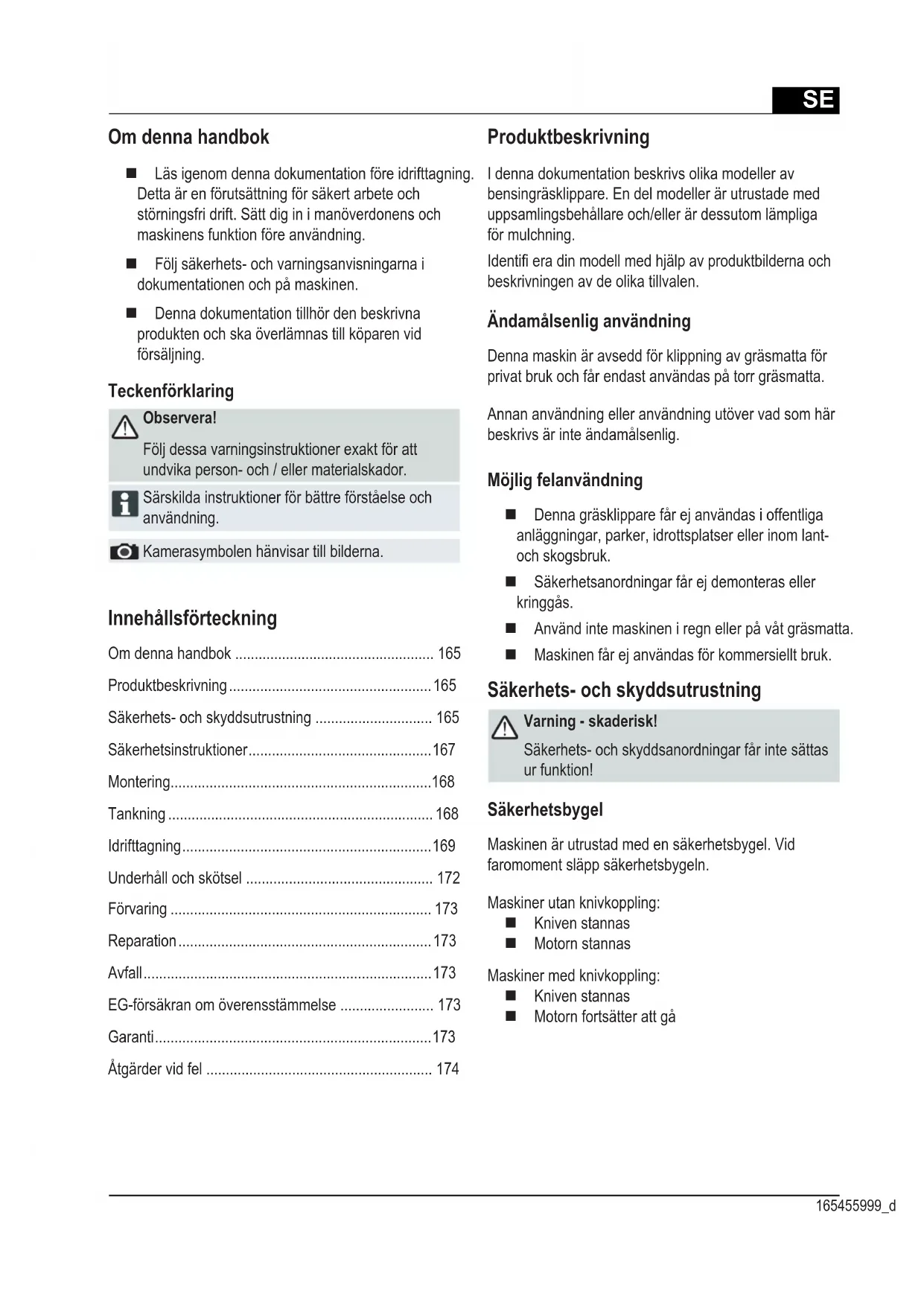

Läs igenom denna dokumentation före idrifttagning. Detta är en förutsättning för säkert arbete och störningsfri drift. Sätt dig in i manöverdonens och maskinens funktion före användning.
Följ säkerhets- och varningsanvisningarna i dokumentationen och på maskinen.
■ Denna dokumentation tillhör den beskrivna produkten och ska överlämnas till köparen vid försäljning.

Teckenförklaring

Observera!

Följ dessa varningsinstruktioner exakt för att undvika person- och / eller materialskador.

Särskilda instruktioner för bättre förståelse och användning.

Kamerasymbolen hänvisar till bilderna.

Innehållsförteckning

Om denna handbok 165

Produktbeskrivning 165

Säkerhets- och skyddsutrustning 165

Säkerhetsinstruktioner....167

Montering....168

Tankning 168

Idrifttagning....169

Underhåll och skötsel 172

Förvaring 173

Reparation....173

Avfall....173

EG-försäkran om överensstämmelse 173

Garanti....173

Åtgärder vid fel 174

Produktbeskrivning

I denna dokumentation beskrivs olika modeller av bensingräsklippare. En del modeller är utrustade med uppsamlingsbehållare och/eller är dessutom lämpliga för mulchning.

Identifi era din modell med hjälp av produktbilderna och beskrivningen av de olika tillvalen.

Ändamålsenlig användning

Denna maskin är avsedd för klippning av gräsmatta för privat bruk och får endast användas på torr gräsmatta.

Annan användning eller användning utöver vad som här beskrivs är inte ändamålsenlig.

Möjlig felanvändning

Denna gräsklippare får ej användas i offentliga anläggningar, parker, idrottsplatser eller inom lant- och skogsbruk.
■ Säkerhetsanordningar får ej demonteras eller kringgås.
■ Använd inte maskinen i regn eller på våt gräsmatta.
■ Maskinen får ej användas för kommersiellt bruk.

Säkerhets- och skyddsutrustning

Varning - skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Säkerhetsbygel

Maskinen är utrustad med en säkerhetsbygel. Vid faromoment släpp säkerhetsbygeln.

Maskiner utan knivkoppling:

Kniven stannas
■ Motorn stannas

Kniven stannas
■ Motorn fortsätter att gå

Skyddslucka

Skyddsluckan skyddar mot utfl ygande delar.

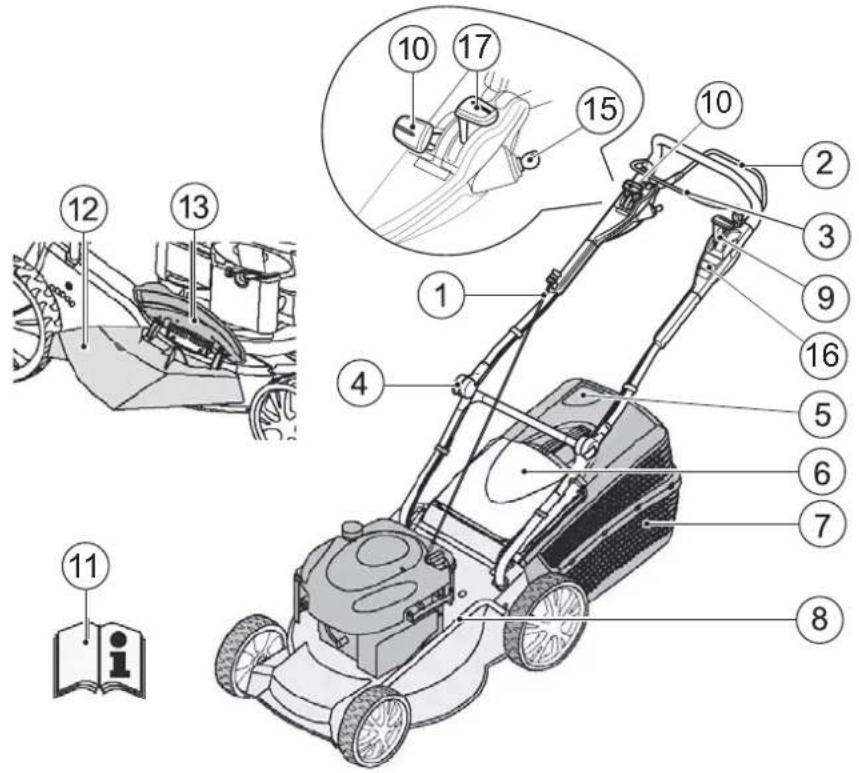

1 Startsnöre 10 Variabel hastighet*
2 Framåtdrift* 11 Bruksanvisning
3 Säkerhetsbygel 12 Insats för utkast*
4 Ergonomisk höjdinställning* 13 Låslock*
5 Nivåindikator* 14 Mulchkit*
6 Skyddslucka 15 Ignition elstart*
7 Uppsamlingsbehållare 16 Kort manual
8 Klipphöjdsinställning 17 Fjärreglage*
9 Knivkoppling* * beroende på utförande

Symboler på maskinen

	Obs!Var särskilt försiktig vid användning.		Dra ut stickkontakten innan arbete sker med kniven.
	Läs bruksanvisningen före idrifttagning!		Ignition elstart:Ta ur tändningsnyckeln innan underhålls-eller reparationsarbeten påbörjas!
	Låt inte obehöriga vistas i körområdet!		Kort manualFrigör motorbromsen.
	Håll händer och fötter borta från skärmaskinen!		Kort manualSlå på framåtdriften.
	Håll avstånd till körområdet.		Kort manualFjärreglage Start / Stopp

Extra symboler för masiner med elektrisk start

	Obs! Risk för elektrisk stöt.
	Håll elkabeln bort från knivarna.
	Separera alltid maskin från elnät innan underhållsarbeten eller om kabeln är skadad.

Säkerhetsinstruktioner

Observera!

Använd endast maskin som är i tekniskt gott skick!

Varning - skaderisk!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Varning- brandrisk!

Förvara aldrig tankade maskiner i byggnader, där bensinånga kan komma i kontakt med öppen eld eller gnistor!

Håll området runt motor, avgasrör, batteribox, bränsletank fritt från gräsklipp, bensin, olja.

■ Låt inte obehöriga vistas i körområdet
■ Maskinföraren eller användaren är ansvarig för olycksfall med andra personer och deras egendomar
■ Barn eller andra personer, som inte har läst igenom bruksanvisningen, får inte använda maskinen
■ Följ lokala bestämmelser gällande minsta åldersgräns för användare
■ Använd inte maskinen om du är påverkad av alkohol, droger eller mediciner
■ Använd ändamålsenliga arbetskläder

Långbyxor
Stadiga och halksäkra skodon
Hörselskydd

■ Vid arbeten på sluttningar

se till att alltid ha god balans
- klipp alltid på tvären i sluttning, aldrig upp- eller nedför
- klipp aldrig i sluttningar som lutar mer än 20°
var särskilt försiktig vid vändning

Arbeta endast i tillräckligt med dagsljus eller konstgjord belysning
Håll kropp, extremiteter och beklädnad på avständ från kniven
■ Följ respektive lands tidsbestämmelser för användning
Lämna aldrig maskin utan uppsikt som är klar att användas
■ Klipp endast med skarpa knivar
■ Använd aldrig maskin med skadad skyddsanordning / skyddsgaller
■ Använd aldrig maskin utan alla monterade skyddsanordningar (t.ex.: skyddslucka, uppsamlingsanordning)
■ Kontrollera inför varje gång den används att maskinen inte har skador, innan den används igen ska alla skadade delar bytas ut
■ Stäng av motorn, vänta tills maskinen står stilla och dra ur tändstiftskontakten
när du går ifrån maskinen
om det uppstår störningar
innan du avlägsnar blockeringar
innan du rensar bort stopp
■ efter kontakt med främmande material
- vid störningar och ovanliga vibrationer på utrustningen

Sök efter skador på gräsklipparen och genomför nödvändiga reparationer, innan du startar gräsklipparen och arbetar med den igen.

■ Sätt in tändstiftskontakten och starta motorn
■ efter avhjälpande av störning (se feltabell) och kontroll av maskin
■ efter rengöring av maskin
■ Kontrollera noga terrängen som ska klippas, avlägsna alla främmande föremål
- Var extra uppmärksam när du vänder gräsklipparen eller när du drar gräsklipparen mot dig
■ Klipp inte över hinder (t.ex. grenar, trädrötter)
Gräsklipp får endast avlägsnas när motorn inte är igång

■ Stäng av motor / kniv, när du kör över ett annat område än det som ska klippas
■ Lyft eller bär aldrig maskin när motorn går
- Ät eller drick aldrig när du fyller i bensin eller motorolja
■ Andas inte in bensinångorna
Kör utrustningen i gåtakt
■ Kontrollera att muttrar, skruvar och bultar sitter fast före användning

Montering

Följ medföljande monteringsanvisning.

Observera!

Innan idrifttagningen måste du tanka gräsklipparen.

Varning- brandrisk!

Bensin och olja är antändligt i höga temperaturer!

Varning!

Ta ur tändningsnyckeln!

Följ alltid den medföljande bruksanvisningen från tillverkaren.

Drivmedel

	Bensin Motorolja
Sort Normal	bensin / blyfri	se motortillverkarens anvisning
Fyllnadsmängd	se motortillverkarens anvisning	ca. 0,6 l

Säkerhet

Varning!

Kör inte motorn i slutna utrymmen.

Förgiftningsfara!

■ Förvara endast bensin och olja i behållare lämpliga för detta
■ Fyll endast på eller töm ur bensin och olja utomhus när motorn är kall
■ Fyll inte på bensin eller olja när motorn går
■ Överfyll inte tanken (bensin sväller)
■ Rök inte när du tankar
- Öppna inte tanklocket när motorn går eller är varm
■ Byt ut skadad tank eller förslutning av tanköppning
■ Stäng alltid tanklocket ordentligt
■ Vid bensinstopp:

Starta inte motorn
■ Undvik tändningsförsök
Rengör maskinen

■ Om motorolja har runnit ut:

Starta inte motorn
Sug upp motoroljan som runnit ut med oljebindemedel eller trasa och bortskaffa på lämpligt sätt
Rengör maskinen

Gammal olja får ej:

■ hällas ut i soporna
■ i avloppet, i vattendrag eller på marken

Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter.

1. Skruva av tanklocket, lägg på ett rent ställe.
2. Fyll på bensin med en tratt.
3. Stäng öppningen till tankpåfyllningen ordentligt och rengör den.

1. Skruva av locket till oljepåfyllningen, lägg locket på ett rent ställe.
2. Fyll på olja med en tratt.
3. Stäng öppningen till oljepåfyllningen ordentligt och rengör den.

Varning!

Ta ur tändningsnyckeln!

Idrifttagning

Observera!

Maskinen får inte användas med lösa, skadade eller utnötta knivar eller fästanordningar Gör en översyn före varje idrifttagning.

Varning!

Ta ur tändningsnyckeln!

Kamerasymbolen på följande sidor hänvisar till illustrationerna, sida 4–7.

Ställ in klipphöjd

Varning - skaderisk!

Ställ endast in klipphöjden när motorn är avstängd och kniven har stannat.

- Ställ alltid in alla hjul på samma klipphöjd.

- Klipphöjdsinställningen är beroende av modell.

Central inställning (1)

1. Tryck på knappen för centralhöjdinställningen (1/1).

För kort gräs trycker du handgreppet för centralhöjdinställningen nedåt (1/2)
För långt gräs drar du handgreppet för centralhöjdinställningen uppåt (1/2)
Nivån för centralhöjdinställningen visas (1/3)

1. Släpp knappen på önskad klipphöjd.

Axelinställning eller centralinställning (2)

1. Tryck spaken åt sidan för att släppa spärren och håll kvar.
2. Skjut spaken åt vänster eller åt höger för önskad klipphöjd.
3. Haka in spaken.
4. Se till att alla hjul har samma höjdposition.

Klippning med uppsamlingsbehållare

Varning - skaderisk!

Uppsamlingsbehållaren får endast tas bort eller sättas dit när motorn är avstängd.

1. Lyft skyddsluckan och häng in uppsamlingsbehållaren i hållaren (☐4).

Obs!

Gräsuppsamlaren måste ha hängts in rätt och vara i intakt skick för att kunna erbjuda tillräckligt skydd mot delar som slungas ut!

Mängdindikator

Mängdindikatorn trycks uppåt med hjälp av luftströmmen vid klippning (3a).

Om uppsamlingsbehållaren är full, ligger mängdindikatorn mot behållaren. (3b).

Uppsamlingsbehållaren måste tömmas.

Tömning av uppsamlingsbehållare

1. Lyft skyddsluckan.
2. Haka ur uppsamlingsbehållaren och dra den bakåt (4).
3. Töm uppsamlingsbehållaren.
4. Lyft skyddsluckan och häng tillbaka uppsamlingsbehållaren i hållaren igen (☐4).

Klippning utan uppsamlingsbehållare

Observera!

Endast om skyddsluckans vridfjäder fungerar kan du klippa utan uppsamlingsbehållare.

Skyddsluckan ligger mot gräsklipparens käpa med hjälp av fjäderkraft. Gräsklippet kastas ut bakåt.

Mulchning med mulchkit (tillval)

Vid mulchning blir inte gräsklippet uppsamlat, utan ligger kvar på gräsmattan. Mulchen skyddar marken från att torka ut och förser den med näringsämnen.

Bästa resultat nås med regelbunden nedklippning med ca. 2 cm. Det är bara ungt gräs med mjuk bladvävnad som ruttnar snabbt.

Gräshöjd innan mulchning: Maximalt 8 cm
Gräshöjd efter mulchning: Minst 4 cm

Anpassa gånghastigheten till mulchningen, gå inte för fort.

Installera mulchkit

Varning - skaderisk!

Sätt endast på mulchkitet eller ta bort det med avstängd motor och stillastående kniv.

1. Ta bort uppsamlingsbehållaren ( 4).

2. Lyft upp skyddsluckan och sätt in mulchkitet i utkastet (5). Se till att låsningen snäpps in.

Om inte mulchkitet snäpps in, kan mulchkit och kniv skadas.

Avlägsna mulchkit

1. Lyft skyddsluckan.
2. Lossa läsningen till mulchkitet ( 6/1).
3. Dra ut mulchkitet ( 6/2).

Klippa med sidoutkast (tillval)

Varning – Risk för personskador!

Tag endast av eller sätt fast sidoutkastet om motorn först har kopplats ifrån och klippkniven har stannat.

Sätta in sidoutkastet

1. Ta av gräsuppsamlaren och sätt in mulchningskitet.
2. Tryck ned uppreglingsspaken för skyddslocket till sidoutkastet (7/1).
3. Fäll upp skyddslocket och håll sedan fast det (7/2).

4. Sätt in sidoutkastkanalen ( 7/3).

5. Stäng skyddslocket långsamt. Locket gör att sidoutkastkanalen inte kan falla av.

Ta av sidoutkastet

1. Fäll upp skyddslocket och håll sedan fast det (7/2).
2. Ta av sidoutkastet och stäng skyddslocket ( 7/3).

Ställ in handtagshöjden (tillval)

Inställning med klämmor

1. Håll fast stängen och lossa bägge klämmorna (☐).
2. Placera stången i önskad position.
3. Stäng klämmorna.

Starta motorn

Varning - förgiftningsrisk!

Kör inte motorn i slutna utrymmen.

Varning - skaderisk!

Luta inte maskin vid start.

• Starta endast motorn med monterad kniv (kniven fungerar som svängmassa)
• Om motorn är varm vid start ska choke eller primerknapp INTE användas
• Ändra inte reglageinställningarna på motorn

■ Starta inte maskinen, om kanalen till utkastet inte är täckt med en av följande delar:

■ uppsamlingsbehållare
skyddslucka
mulchkit

■ Manövrera startknappen med särskild uppmärksamhet, enligt tillverkarens anvisningar
■ Se till att du håller tillräckligt avständ mellan fötterna och kniven
■ Starta maskinen i lågt gräs

Manuell start

utan gasfjärreglage

1. Dra säkerhetsbygeln till den övre stängen och håll kvar (10) – säkerhetsbygeln snäpps inte in.
2. Dra ut startsnöret snabbt och låt det sedan längsamt rulla tillbaka igen (11).

med gasfjärreglage

1. Ställ gasspaken i position max ( 10/1).
2. Dra säkerhetsbygeln till den övre stängen och håll kvar (10) - säkerhetsbygeln snäpps inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (11).
4. Efter att motorn är varm (ca. 15–20 sekunder) ställ gasspaken i position mellan min och max.

Elektrisk start utan primer/choke

1. Dra säkerhetsbygeln till den övre stängen och håll kvar (☐ 10) – säkerhetsbygeln snäpps inte in.
2. Vrid tändnyckeln i tändningslåset åt höger så långt det går (612).
3. Direkt efter att motorn går, släpp tändnyckeln (den hoppar tillbaka till position "0").

Knivkoppling (tillval)

Med knivkopplingen kan kniven kopplas på och av, medan motorn är igång.

Koppla in kniven

1. Dra säkerhetsbygeln till den övre stängen och håll kvar (10) - Säkerhetsbygeln snäpps inte in.
2. Skjut kopplingsspaken bort från kroppen ( 9/1) - Kniven kopplas in.

Koppla ur kniven.

1. Släpp upp säkerhetsbygeln ( 16).
2. Säkerhetskniven kopplas ur.
3. Kopplingsspaken ställer sig i viloläge (9/2).

Stäng av motorn

Maskin utan knivkoppling

1. Släpp upp säkerhetsbygeln ( 16).
2. Motorn stängs av.

Varning allvarliga skärskador!

Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.

Varning!

Ta ur tändningsnyckeln!

1. Släpp upp säkerhetsbygeln ( 16).
2. Ställ gasspaken i position mellan min ( 10/2).
3. Motorn stängs av.

Varning allvarliga skärskador!

Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.

Framåtdrift (tillval) (4)

Observera!

Sätt endast igång framåtdriften när motorn går.

Starta framåtdrift

1. Tryck in bygeln för framåtdrift mot den övre stången och håll fast (13) – Bygeln snäpps inte in.
2. Framåtdriften startas.

Stäng av framåtdriften

1. Släpp upp bygeln för framåtdrift ( 15).
2. Framåtdriften stängs av.

Variabel hastighet (Speed Control) (tillval)

Med variabel hastighet kan hastigheten på gräsklipparen ändras steglöst.

Observera!

Ställ endast in spaken när motorn är igång. Om du växlar utan att motorn är igång kan mekanismen skadas.

■ För högre hastighet dra spake (14) i riktning (14/2)
■ För lägre hastighet dra spake (14) i riktning (14/1)

Anpassa alltid hastigheten efter skicket på marken och gräset.

Underhåll och skötsel

Varning - skaderisk!

• Innan all underhåll och skötsel, stäng alltid av motorn och dra ur tändstiftskontakten.
• Motorn kan fortsätta att gå. Efter avstängning, förvissa dig om att motorn står still.
• Sätt alltid på arbetshandskar vid underhållsarbeten och skötsel av knivarna!
  Ta ur tändningsnyckeln!

■ Kontrollera regelbundet uppsamlingsbehållarens funktion och slitage
■ Rengör maskinen efter varje användning
■ Spruta inte vatten på maskinen Vatten som tränger in kan orsaka störningar (tändning, förgasare)
■ Kontrollera regelbundet om skador har uppstått på kniven
■ Byt alltid ut defekt ljuddämpare

Enligt motortillverkare ska:

■ förgasare / luftfilter peka uppåt (17)
■ tändstiftet peka uppå(18)

Följ motortillverkarens bruksanvisning!

Låt endast ett serviceställe eller en auktoriserad fackhandlare slipa / renovera slö eller skadad kniv
■ Slipad kniv måste balanseras

Observera!

Knivar som inte är balanserade kan orsaka starka vibrationer och skada gräsklipparen.

■ Fackmannamässig kontroll är alltid nödvändigt:
■ efter påkörning av hinder
om motorn plötsligt stannar
■ vid skador i drivmekanismen
■ vid defekt fläktrem
om knivarna krökts
om motoraxeln böjts

Uppladdning av startbatteri (tillval)

■ Följ motortillverkarens anvisningar.

Observera!

Använd endast medföljande originalladdare.

• Ladda endast startbatteriet i torra utrymmen med god ventilation.
• Starta ej gräsklipparen under laddningsförloppet.

Motorskötsel

Byte av motorolja

1. För att tappa ur oljan ställ fram en lämplig behållare.
2. Låt oljan rinna ut helt via oljepåfyllningsöppningen eller sug upp den.

Ta hand om den använda motoroljan på miljövänligt sätt!

Vi rekommenderar att den gamla oljan förs i en sluten behållare till återvinningscentral eller servicecenter.

Släng inte gammal olja

• i soporna
• i avlopp eller vattendrag
• och töm inte ut den på marken

Byte av luftfi lter

■ Följ motortillverkarens anvisningar.

Byte av tändstift

■ Följ motortillverkarens anvisningar.

Framåtdrift (tillval)

Inställning av bowden-kabeln

Om framåtdriften inte går att aktiveras eller stängas av när motorn är igång, måste bowden-kabeln ställas in igen.

Observera!

Gör endast inställningar på bowden-kabeln när motorn är avstängd.

1. Vrid den del som ska justeras på bowden-kabeln i pilens riktning (19).
2. För att kontrollera inställningen starta motorn och aktivera framåtdriften.
3. Om framåtdriften fortfarande inte fungerar, måste gräsklipparen lämnas in till ett serviceställe eller en auktoriserad fackhandlare.

Olja in motorns kuggdrev

- Olja då och då in kuggdrev på motoraxeln med sprayolja

Motorn till framåtdriften är underhållsfri.

Garanti

Förvaring

Varning - explosionsrisk!

Förvara inte maskinen i närheten av öppen eld eller värmekälla.

Låt motorn kyla av
■ Förvara startbatteriet frostfritt
■ Ladda startbatteriet då och då
Töm bensintanken
■ Följ motortillverkarens anvisningar
■ Dra ur tändstiftskontakten

■ Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer

Reparation

Reparationsarbeten får endast utföras av serviceställen och auktoriserade fackhandlare.

Avfall

Uttjänade maskiner eller batterier får ej slängas i hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara material och ska bortskaffas till återvinningsstation.

EG-försäkran om överensstämmelse

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskin
■ Beaktande av bruksanvisning
■ Användning av reservdelar i original

■ Reparationsförsök av maskin
■ Tekniska ändringar på maskinen

Ej ändamålsenlig användning (t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ Lackskador, som beror på normalt slitage
■ Förslitningsdelar, som på reservdelskartan är märkta med ramar XXXXX (X)

■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.

Åtgärder vid fel

Observera!

Kniv och motoraxel får ej riktas.

Fel Lösning
Motorn startar inte▪ Fyll på bensin▪ Ställ gasspaken på "Start"▪ Tryck bygeln för motorväxling mot den övre stången▪ Kontrollera tändsftift, byt eventuellt▪ Rengör luftfilter▪ Se till att kniven ligger fri▪ Ladda upp startbatteri▪ Starta på klippt yta
Låg motorprestanda▪ Korrigera klipphöjd▪ Slipa / renovera kniven▪ Rengör kanalen till utkast/kåpa▪ Rengör luftfilter▪ Minska arbetshastigheten
Ojämnt klipp▪ Slipa / renovera kniven▪ Korrigera klipphöjd
Uppsamlingsbehållaren fyller inte tillräckligt	▪ Korrigera klipphöjd▪ Låt gräsmattan torka upp▪ Slipa / renovera kniven▪ Rengör uppsamlingsbehållarens galler▪ Rengör kanalen till utkast/kåpa
Framåtdriften fungerar inte▪	Gör ny inställning av bowden-kabeln▪ Fläktrem defekt▪ Uppsök kundtjänst/verkstad▪ Avlägsna smuts i hjul, fläktrem och motor▪ Olja in frigången (kuggdrev på motoraxeln) med sprayolja
Hjulen snurrar inte när framåtdriften är igång	▪ Efterdra hjulskruvar▪ Hjulnav defekt▪ Fläktrem defekt▪ Uppsök kundtjänst/verkstad
Maskinen vibrerar ovanligt mycket	▪ Kontrollera kniv

Kontakta en av våra servicestationer vid störningar som inte finns uppförda i denna tabell eller som du själv inte kan åtgärda.

Om denne håndboken

• Start motoren kun när kniven er montert (kniven fungerer som svingmasse)
• IKKE bruk choke eller primerknapp när starter en motor som er varm
• Ikke endre regulatorinnstillinger på motoren

Koble inn girene kun när motoren går.

Koble inn hjuldrift

Juster wiretrekket kun när motoren er avslått.
