KÄYTTÖOHJE 5231 SP-A SOLO

FIN: Käyttöohjeet......246

EST: Kasutusjuhend....260

LV: Instrukcijas....274

LT: Instrukciju vadovas....288

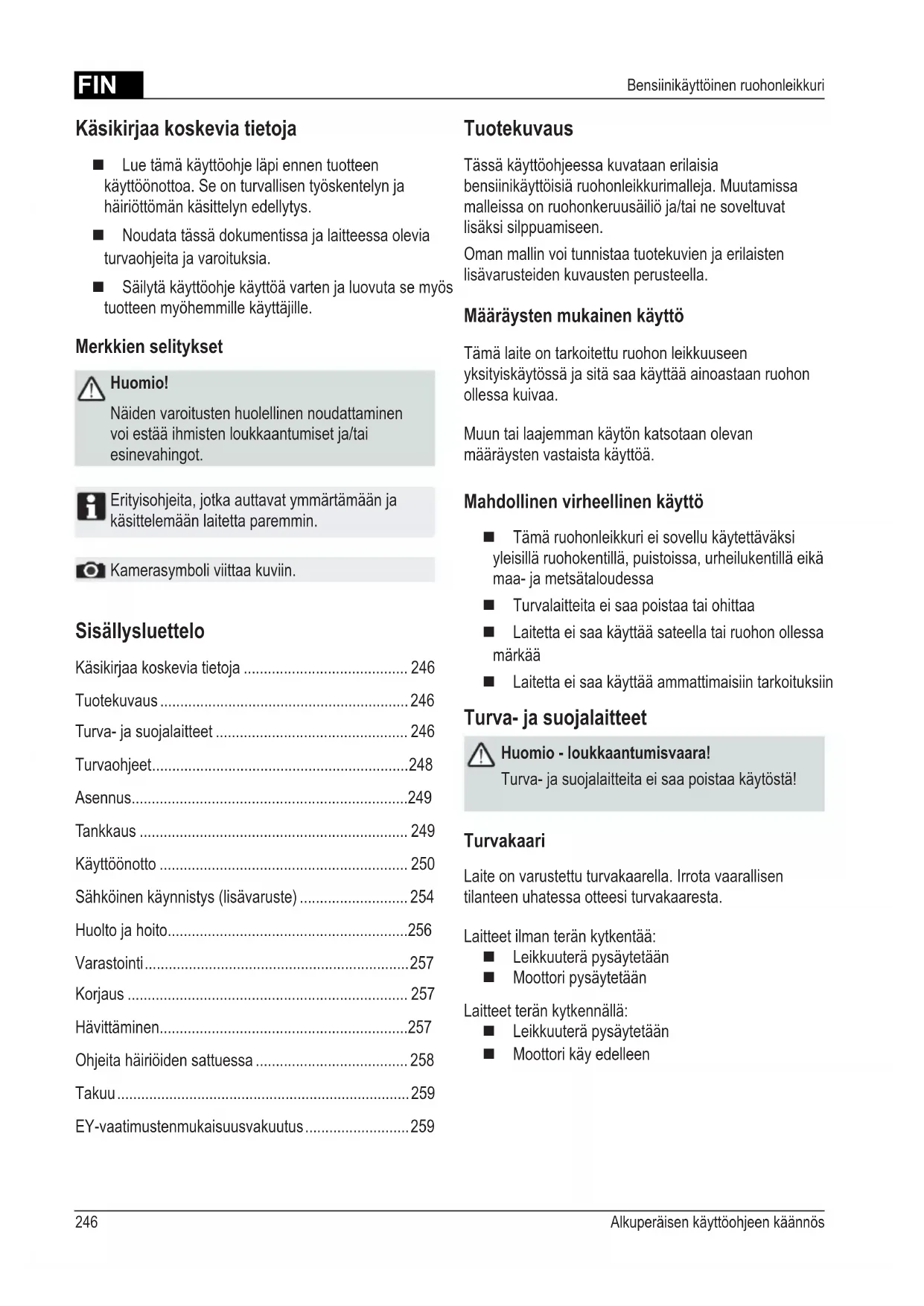

Käsikirjaa koskevia tietoja

■ Lue tämä käyttöohje läpi ennen tuotteen käyttöönottoa. Se on turvallisen työskentelyn ja häiriöttömän käsittelyn edellytys.
■ Noudata tässä dokumentissa ja laitteessa olevia turvaohjeita ja varoituksia.
Säilytä käyttöohje käyttöä varten ja luovuta se myös tuotteen myöhemmille käyttäjille.

Merkkien selitykset

Huomio!

Näiden varoitusten huolellinen noudattaminen voi estää ihmisten loukkaantumiset ja/tai esinevahingot.

Erityisohjeita, jotka auttavat ymmärtämään ja käsittelemään laitetta paremmin.

Kamerasymboli viittaa kuviiin.

Sisällysluettelo

Käsikirjaa koskevia tietoja 246

Tuotekuvaus 246

Turva- ja suojalaitteet 246

Turvaohjeet....248

Asennus....249

Tankkaus 249

Käyttöönotto 250

Sähköinen käynnistys (lisävaruste) 254

Huolto ja hoito....256

Varastointi....257

Korjaus 257

Hävittäminen....257

Ohjeita häiriöiden sattuessa 258

Takuu....259

EY-vaatimustenmukaisuusvakuutus....259

Tuotekuvaus

Tässä käyttöohjeessa kuvataan erilaisia bensiinikäyttöisiä ruohonleikkurimalleja. Muutamissa malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat lisäksi silppuamiseen.

Oman mallin voi tunnistaa tuotekuvien ja erilaisten lisävarusteiden kuvausten perusteella.

Määräysten mukainen käyttö

Tämä laite on tarkoitettu ruohon leikkuuseen yksityiskäytössä ja sitä saa käyttää ainoastaan ruohon ollessa kuivaa.

Muun tai laajemman käytön katsotaan olevan määräysten vastaista käyttöä.

Mahdollinen virheellinen käyttö

Tämä ruohonleikkuri ei sovellu käytettäväksi yleisillä ruohokentillä, puistoissa, urheilukentillä eikä maa- ja metsätaloudessa
■ Turvalaitteita ei saa poistaa tai ohittaa
■ Laitetta ei saa käyttää sateella tai ruohon ollessa märkää
■ Laitetta ei saa käyttää ammattimaisiin tarkoituksiin

Turva- ja suojalaitteet

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Turvakaari

Laite on varustettu turvakaarella. Irrota vaarallisen tilanteen uhatessa otteesi turvakaaresta.

Laitteet ilman terän kytkentää:

■ Leikkuuterä pysäytetään
■ Moottori pysäytetään

Laitteet terän kytkennällä:

■ Leikkuuterä pysäytetään
■ Moottori käy edelleen

Suojaläppä

Suojaläppä suojaa ulossinkoutuvilta osilta.

1 Käynnistysnaru 9 Leikkuukorkeuden säätö*
2 Käynnistys, pysäytys* 10 Terän kytkentä*
3 Pyöräveto* 11 Vario-vaihteisto*
4 Turvakaari 12 Käyttöohje
5 Ergonominen korkeudensäätö* 13 Ulostulo-osa*
6 Täyttötason näyttö* 14 Sulkukansi*
7 Suojaläppä* 15 Silppuamislaite*
8 Ruohonkerääjä* * riippuen mallista

Laitteessa olevat symbolit

	Huomio!Käsittelyssä on noudatettava ehdotonta varovaisuutta.		Irrota ennen leikkuuterien kanssa työskentelyä sytytystulpan pistoke.
	Lue käyttöohje ennen käyttöönottoa! Vapauta moottori
	Vaara-alueella ei saa oleskella muita ihmisiä! Kytke py		Ile.
	Jalat ja kädet on pidettävä kaukana leikkuriterien alueelta!		Kaasun kauko-ohjaus käynnistys / pysäytys.
	Pysy etäällä vaaralliselta alueelta.

Lisäsymbolit sähkökäynnistyksellä varustetuille laitteille

Huomio! Sähköiskun vaara.

Pidä liitäntäjohto kaukana leikkuuteristä.

Kytke laite aina irti verkkovirrasta ennen huoltotöitä tai jos kaapeli on vaurioitunut.

Turvaohjeet

Huomio!

Laitetta saa käyttää vain sen ollessa teknisesti moitteettomassa kunnossa!

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Huomio - tulipalon vaara!

Tankattua konetta ei saa säilyttää sellaisissa rakennuksissa, missä bensiinihöyryt voivat joutua kosketuksiin avotulen tai kipinöiden kanssa!

Pidä moottorin, pakoputken, akkukotelon, polttonestesäiliön alue vapaana leikkuujätteistä, bensiinistä ja öljystä.

■ Vaara-alueella ei saa oleskella muita ihmisiä
Koneen käyttäjä tai omistaja on vastuussa muille ihmisille aiheutetuista tapaturmista tai esinevahingoista
Lapset tai muut henkilöt, jotka eivät ole tutustuneet käyttöohjeeseen, eivät saa käyttää laitetta
■ Noudata paikallisia käyttäjien vähimmäisikää koskevia määräyksiä
■ Laitetta ei saa käyttää alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena

Käytä tarkoituksenmukaisia työvaatteita

Pitkiä housuja
■ Tukevia ja liukumattomia kenkiä
Kuulosuojaimia

■ Työskennellessä rinteellä

pidä aina huolta, että seisot tukevasti paikoillasi
leikkaa ruoho aina poikittain suhteessa rinteeseen, ei koskaan ylös- tai alaspäin

älä leikkaa ruohoa, jos rinne on jyrkempi kuin 20°

■ Työskentele vain riittävässä päivänvalossa tai keinotekoisessa valaistuksessa

- Pidä vartalo, ruumiinosat ja vaatetus kaukana leikkuuteristä

■ Noudata maakohtaisia käyttöaikoja koskevia määräyksiä

- Älä jätä käyttövalmista laitetta ilman valvontaa

■ Leikkaa ruohoa vain terävillä leikkuuterillä

- Älä koskaan käytä laitetta, jos suojalaitteet / suojaritilät ovat vaurioituneet

- Älä koskaan käytä laitetta ilman täysin paikoilleen asennettuja suojalaitteita (esim.: suojaläppä, ruohonkeruulaitteet)

Tarkasta aina ennen käyttöä, onko laitteessa vaurioita ja vaihdata ennen uutta käyttöä vaurioituneet osat

Kytke moottori pois päältä, odota laitteen pysähtymistä ja irrota sytytystulpan pistoke

kun laitteen käyttö lopetetaan
häiriöiden ilmenemisen jälkeen
■ ennen juuttumisen irrottamista
■ ennen tukosten poistamista
■ vieraiden esineiden kosketuksen jälkeen

Etsi ruohonleikkurissa olevat vauriot ja suorita tarpeelliset korjaukset, ennen kuin käynnistät koneen uudelleen ja alat työskennellä ruohonleikkurilla.

■ Sytytystulpan pistoke työnnetään paikoilleen ja moottori käynnistetään
häiriöiden poistamisen (katso häiriötaulukko) ja laitteen tarkastuksen jälkeen
■ laitteen puhdistamisen jälkeen

Tarkasta niitettävä alue kokonaan ja huolellisesti, poista kaikki vieraat esineet

■ Erityishuomiota on kiinnitettävä ruohonleikkuria käännettäessä tai sitä vedettäessä käyttäjää kohti

- Älä aja esteiden yli (esim. oksat, puiden juuret)

■ Poista leikattu ruoho vain moottorin ollessa pysähdyksissä

Kytke moottori/leikkuuterä pois päältä, kun ylitetään muita pintoja kuin leikattava ruohikko
- Älä koskaan nosta tai kanna laitetta moottorin käydessä
- Älä syö tai juo täyttäessäsi bensiiniä tai moottoriöljyä
- Älä hengitä bensiinihöyryjä

Asennus

Noudata oheista asennusohjetta.

Huomio!

Laitetta saa käyttää vasta sen täydellisen asennuksen jälkeen.

Tankkaus

Ennen käyttöönottoa täytyy ruohonleikkuri tankata.

Varoitus - tulipalon vaara!

Bensiini ja öljy ovat erittäin herkästi syttyviä!

Mukanatoimitettua moottorinvalmistajan käyttöohjetta on aina noudatettava.

Käyttöaineet

	Bensiini Moottoriöljy
Laji	normaalibensiini/lyijytön	katso moottorin valmistajan ohjeet
Täyttömäärä	katso moottorin valmistajan ohjeet	n. 0,6 l

Turvallisuus

Varoitus!

Älä anna moottorin koskaan käydä suljetuissa tiloissa. Myrkytysvaara!

Säilytä bensiiniä ja öljyä vain niille tarkoitetuissa astioissa
Täytä bensiiniä ja öljyä tai tyhjennä niitä vain moottorin ollessa kylmä ja ulkoilmassa
- Älä täytä bensiiniä tai öljyä moottorin käydessä
- Älä täytä tankkia liikaa (bensiini laajenee)
- Älä tupakoi tankkauksen aikana
- Älä avaa bensiinitankin korkkia moottorin käydessä tai sen ollessa kuuma.
■ Vaihda vaurioitunut tankki tai tankin korkki uusiin
■ Sulje tankin korkki aina tiukasti
■ Jos bensiiniä on päässyt valumaan ulos:
Älä käynnistä moottoria
Vältä käynnistysyrityksiä
Puhdista laite
■ Jos moottoriöljyä on päässyt valumaan ulos:
- Älä käynnistä moottoria
Ime ulosvalunut moottoriöljy pois öljyä sitovalla aineella tai rätillä ja hävitä se asianmukaisesti
Puhdista laite

Jäteöljyä ei saa:

■ panna roskiin

■ kaataa viemäriin, jätekaivoon tai maahan

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.

Bensiinin täyttö

1. Kierrä tankin korkki auki, aseta se puhtaalle alustalle.
2. Täytä bensiiniä suppilon avulla.
3. Sulje tankin täyttöaukko tiiviisti ja puhdista se.

Moottoriöljyn täyttö

1. Kierrä öljyntäyttökansi auki, aseta se puhtaalle alustalle.
2. Täytä öljyä suppilon avulla.
3. Sulje öljyn täyttöaukko tiiviisti ja puhdista se.

Käyttöönotto

Huomio!

Jos leikkuuterissä tai kiinnitysosissa on irrallisia, vaurioituneita tai kuluneita kohtia, laitetta ei saa käyttää.

Suorita aine ennen käyttöönottoa silmämääräinen tarkastus.

Kamerasymboli seuraavilla sivuilla viittaa kuviiin, sivu 4–7.

Leikkuukorkeuden säätö

Huomio - loukkaantumisvaara!

Säädä leikkuukorkeutta vain moottorin ollessa kytkettynä pois päältä ja leikkuuterän ollessa pysähdyksissä.

- Säädä aina kaikki pyörät samalle leikkuukorkeudelle.

- Leikkuukorkeuden säätö riippuu mallista.

Keskussäätö (☐)

1. Pidä keskuskorkeuden säädön painiketta painettuna (1/1).

Paina lyhyempää ruohoa varten keskuskorkeuden säädön käsikahvaa alaspäin (CN/2)

Vedä pitempää ruohoa varten keskuskorkeuden säädön käsikahvaa ylöspäin (2)

Keskuskorkeuden säädön taso näytetään (3)

1. Vapauta painike halutussa leikkuukorkeudessa.

Akselisäätö tai keskussäätö (☐, 3)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyörä-pikasäätö tai akselisäätö (4)

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.
2. Työnnä vipua vasemmalle tai oikealle haluttuun leikkuukorkeuteen.
3. Anna vivun lukittua paikoilleen.
4. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Yksittäispyöräsäätö (G)

1. Avaa pyöräruuvi.
2. Työnnä pyöräruuvi halutun leikkuukorkeuden aukkoon.
3. Kiristä pyöräruuvi.
4. Kiinnitä huomiota kaikkien pyörien samaan aukkoasentoon.

Keskusakselisäätö (☐)

1. Aseta molemmat peukalot akselin päihin.
2. Aseta sormet leikkurin rungon alle.
3. Vedä akseli molemmilla peukaloilla senhetkisestä leikkuukorkeuden urasta.
4. Vedä akseli molemmilla peukaloilla leikkuukorkeuden halutun uran eteen ja anna sen lukittua paikoilleen.
5. Kiinnitä huomiota kaikkien pyörien samaan lukitusasentoon.

Ruohonleikkuu ruohonkeruusäiliön kanssa

Huomio - loukkaantumisvaara!

Irrota ruohonkeruusäiliö ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Nosta suojaläppää ja ripusta ruohonkeruusäiliö pidikkeisiin (8).

Täyttötason näyttö

Täyttötason näyttö painuu ilmavirran vaikutuksesta ruohonleikkuun aikana ylöspäin (cla).

Kun ruohonkeruusäiliö on täynnä, täyttötason näyttö on säiliöllä (a)b). Ruohonkeruusäiliö täytyy tyhjentää.

Ruohonkeruusäiliön tyhjennys

1. Nosta suojaläppää.
2. Poista ruohonkeruusäiliö pidikkeistä ja irrota se vetämällä taaksepäin (☐).
3. Tyhjennä ruohonkeruusäiliö.
4. Nosta suojaläppää ja ripusta ruohonkeruusäiliö takaisin pidikkeisiin (☐).

Ruohonleikkuu ilman ruohonkeräyssäiliötä

Huomio!

Leikkaa ruohoa ilman ruohonkeräyssäiliötä vain, jos suojaläpän kääntöjousi toimii.

Suojaläppää pidetään jousivoiman avulla ruohonleikkurin rungolla. Leikattu ruoho heitetään siten taaksepäin.

Silppuaminen silppuamislaitteella (lisävaruste)

Silputessa leikattua ruohoa ei kerätä, vaan se jää ruohoon. Silppu suojaa maata kuivumiselta ja luovuttaa siihen ravinteita.

Parhaat tulokset saavutetaan, kun ruohoa leikataan säännöllisesti n. 2 cm verran. Vain nuori ruoho, jonka lehtikudos on pehmeä, mätänee nopeasti.

■ Ruohon korkeus ennen silppuamista: korkeintaan 8 cm
■ Ruohon korkeus silppuamisen jälkeen: vähintään 4 cm

Mukauta askelnopeus silppuamiseen, älä kävele liian nopeasti.

Silppuamislaitteen asettaminen paikoilleen

Huomio - loukkaantumisvaara!

Aseta silppuamislaite paikoilleen tai poista se vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

1. Irrota ruohonkeruusäiliö (
2. Nosta suojaläppää ja aseta silppuamislaite ulostulokanavaan (19). Sen täytyy lukittua paikoilleen.

Jos silppuamislaite ei lukitu, se ja leikkuuterä voivat vaurioitua.

Silppuamislaitteen poistaminen

1. Nosta suojaläppää.
2. Avaa silppuamislaitteen lukitus (10/1).
3. Vedä silppuamislaite ulos (10/2).

Ruohonleikkuu sivuttaisella ulostulolla (lisävaruste)

Huomio - loukkaantumisvaara!

Irrota sivuttainen ulostulo ja asenna se paikoilleen vain moottorin ollessa kytkettynä pois päältä ja leikkuuterien ollessa pysähdyksissä.

Sivuttaisen ulostulon asettaminen paikoilleen

1. Poista ruohonkeruusäiliö ja aseta silppuamislaite paikoilleen.
2. Käännä sivuttaisen ulostulon suojus ylös ja pidä siitä kiinni (1/1).
3. Aseta sivuttainen ulostulokanava paikoilleen (1/2).
4. Sulje suojus hitaasti.
   Suojus varmistaa, että sivuttainen ulostulokanava ei putoa.

Sivuttaisen ulostulon poistaminen

1. Käännä sivuttaisen ulostulon suojus ylös ja pidä siitä kiinni (1/1).
2. Poista sivuttainen ulostulo ja sulje suojus ( 14/2).

Kahvan korkeuden säätö (lisävaruste)

Painikesäätö

1. Pidä molempia painikkeita yläkaaressa painettuina ja säädä haluttu asento (12/1).
2. Vapauta painikkeet, ja yläkaari lukittuu paikoilleen.

Pidikkeiden säätö

1. Pidä kaaresta kiinni ja avaa molemmat pidikkeet (2/2).
2. Vie kaari haluttuun asentoon
3. Sulje pidikkeet.

Moottorin käynnistäminen

Huomio - myrkytysvaara!

Älä anna moottorin koskaan käydä suljetuissa tiloissa.

Huomio - loukkaantumisvaara!

Älä kallista laitetta käynnistettäessä.

• Käynnistä moottori vain, kun terä on asennettu (terä toimii vastapainona)
• ÄLÄ käytä rikastinta tai sytytyspainiketta käynnistäessäsi käyttölämpimän moottorin

• Älä muuta moottorin säädinasetuksia

• Älä käynnistä laitetta, jos ulostulokanavaa ei ole suojattu yhdellä seuraavista osista:
  ■ Ruohonkeruusäiliö
  Suojaläppä
  Silppuamislaite
  ■ Paina käynnistyskytkintä erityisen varovasti, valmistajan ohjeita noudattaen
  ■ Varmista jalkojen riittävä etäisyys leikkuuteriin
  Käynnistä laite lyhyemmällä ruoholla

Asemamerkit laitteessa:

Rikastin* Päälle Pois
Kaasun kauko-ohjaus* Käynnistys Pysäytys
Kaasun kauko-ohjaus rikastimella*
Vario-vaihteisto* Nopeasti Hitaasti
Terän kytkentä* Päälle Pois

* riippuen mallista

Manuaalinen käynnistys

ilman kaasun kauko-ohjausta, rikastimella

RikastinPäälle Pois

1. Aseta rikastin asentoon 1 (10/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) – Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
4. Aseta rikastin moottorin lämpiämisen jälkeen (n. 15–20 sekuntia) asentoon 2 (3/2).

Moottorissa on vakiokaasusäätö. Käyntinopeuden säätö ei ole mahdollista.

ilman kaasun kauko-ohjausta, sytytyspainikkeella (6)

1. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin välein (6). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) – Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).

Moottorissa on vakiokaasusäätö. Käyntinopeuden säätö ei ole mahdollista.

ilman kaasun kauko-ohjausta, ilman sytytyspainiketta/rikastinta

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) – Turvakaari ei lukitu paikoilleen.
2. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).

Moottorissa on vakiokaasusäätö. Käyntinopeuden säätö ei ole mahdollista.

kaasun kauko-ohjauksella, rikastimella

Kaasunkauko-ohjausrikastimella

1. Aseta kaasuvipu asentoon (140).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (7) – Turvakaari ei lukitu paikoilleen.

3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).

4. Aseta moottorin lämpiämisen jälkeen (n. 15–20 sekuntia) kaasuvipu asentoon välillä ja (4/2).

kaasun kauko-ohjauksella, ilman sytytyspainiketta/rikastinta

Kaasunkauko-ohjausKäynnistys Pysäytys

1. Aseta kaasuvipu asentoon 📋 (20/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (7) - Turvakaari ei lukitu paikoilleen.
3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
4. Aseta moottorin lämpiämisen jälkeen (n. 15–20 sekuntia) kaasuvipu asentoon välillä ja (0).

kaasun kauko-ohjauksella, sytytyspainikkeella (16)

Kaasun kauko-ohjaus Käynnistys Pysäytys

1. Aseta kaasuvipu asentoon (201).
2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin välein (6). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) - Turvakaari ei lukitu paikoilleen.
4. Vedä käynnistysnarua ripeästi ulospäin ja anna sen sitten taas hitaasti kelautua takaisin (18).
5. Heti kun moottori käy, aseta kaasuvipu halutulle käyntinopeudelle asentoon välillä ja (20).

Sähkökäynnistys ilman sytytyspainiketta/rikastinta (15)

1. Aseta kaasuvipu asentoon "KÄYNNISTYS" (45/1).
2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (ch7) – Turvakaari ei lukitu paikoilleen.
3. Käännä virta-avain virtalukossa kokonaan oikealle (19).
4. Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").
5. Aseta kaasuvipu haluttua moottorin käyntinopeutta vastaavasti asentoon välillä ja (15/2)

Sähköinen käynnistys (lisävaruste)

Sähköinen käynnistys sytytyspainikkeella (16)

1. Aseta kaasuvipu asentoon "KÄYNNISTYS" ( 151).
2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin välein (6). Jos lämpötila on alle 10 °C, paina sytytyspainiketta 5 kertaa.
3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (17) – Turvakaari ei lukitu paikoilleen.
4. Käännä virta-avain virtalukossa kokonaan oikealle (19).
5. Heti kun moottori käy, vapauta virta-avain (siirtyy takaisin asentoon "0").
6. Aseta kaasuvipu haluttua moottorin käyntinopeutta vastaavasti asentoon välillä ja (-15/2)

Terän kytkentä (lisävaruste)

Terän kytkentä Päälle Pois

Terän kytkennän avulla voidaan leikkuuterä kytkeä päälle ja pois päältä moottorin käydessä edelleen.

Leikkuuterän kytkentä päälle

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni (47) - Turvakaari ei lukitu paikoilleen.

2. Työnnö kytkinvipua itsestäsi poispäin ( 24/1)

3. Leikkuuterä kytkeytyy päälle.

Leikkuuterän kytkentä pois päältä.

1. Vapauta turvakaari (25).
2. Leikkuuterä kytkeytyy pois päältä.
3. Kytkinvipu siirtyy lepoasentoon (21/2).

Moottorin sammuttaminen

Laite ilman terän kytkentää

1. Aseta kaasuvipu asentoon

1. Vapauta turvakaari ( 25).

- Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Laite terän kytkennällä

Terän kytkentä

Päälle

Pois

1. Vapauta turvakaari ( 📄).

2. Aseta kaasuvipu asentoon

- Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.

Pyöräveto (lisävaruste) (2)

Huomio!

Kytke vaihteisto päälle vain moottorin käydessä.

Pyörävedon kytkeminen päälle

1. Paina vaihteiston kytkentäkaarta yläkaarta vasten ja pidä siitä kiinni (€2) – Vaihteiston kytkentäkaari ei lukitu paikoilleen.

- Pyöräveto kytkeytyy päälle.

Pyörävedon kytkeminen pois päältä

1. Vapauta vaihteiston kytkentäkaari (24).

- Pyöräveto kytkeytyy pois päältä.

Vario-vaihteisto (Speed Control) (lisävaruste)

Vario-vaihteisto

Nopeasti Hitaasti

Vario-vaihteiston avulla voidaan ruohonleikkurin ajonopeutta säätää portaattomasti.

Huomio!

Käytä vipua vain moottorin käydessä.

Kytkentä ilman moottoria voi vaurioittaa käyttömekanismia.

■ Suurempaa nopeutta varten vedä vipua (23) suuntaan (3/2)

Pienempää nopeutta varten vedä vipua (23) suuntaan (3/1)

Mukauta ajonopeus aina vallitseviin maanpinnan ja ruohon ominaisuuksiin.

Huolto ja hoito

Huomio - loukkaantumisvaara!

• Ennen kaikkia huolto- ja hoitotöitä on moottori aina kytkettävä pois päältä ja sytytystulpan pistoke irrotettava.
• Moottori voi jälkikäydä. Varmista poiskytkennän jälkeen, että moottori on pysähtynyt.
• Leikkuuterään kohdistuvissa huolto- ja hoitotöissä on aina käytettävä työkäsineitä!

■ Tarkasta säännöllisesti ruohonkeruulaitteen toiminta ja sen kuluminen
■ Puhdista laite aina käytön jälkeen
- Älä suihkuta laitetta vedellä Sisäänpäässyt vesi voi johtaa häiriöihin (sytytysjärjestelmä, kaasutin)
■ Tarkasta säännöllisesti, onko leikkuuterissä vaurioita
■ Vaihda aina vialliset äänenvaimentimet

Ruohonleikkurin kallistaminen

Riippuen moottorin valmistajasta, täytyy:

■ kaasuttajan/ilmansuodattimen osoittaa ylöspäin (26)
■ sytytystulpan osoittaa ylöspäi (27)

Noudata moottorin valmistajan käyttöohjetta!

Leikkuuterien hiominen/vaihto

Tylsät tai vaurioituneet leikkuuterät saa teroittaa/uusia vain huoltopisteessä tai valtuutetussa ammattikorjaamossa
■ Hiotut leikkuuterät täytyy tasapainottaa

Huomio!

Tasapainottamattomat terät aiheuttavat voimakasta tärinää ja vaurioittavat ruohonleikkuria.

Käynnistysakun lataus (lisävaruste)

Käynnistysakku on huoltovapaa ja se latautuu normaalisti ruohonleikkurin kautta.

Erityistapauksissa on käyttäjän ladattava akku:

■ Ennen ruohonleikkurin ensimmäistä käyttöönottoa
■ Jos akku on tyhjentynyt, ennen talven tuloa tai pitempien seisokkien jälkeen (> 6 kuukautta)

Lataaminen:

1. Ota laturi akkukotelosta.
2. Irrota akun kaapeli moottorin kaapelista ( 18).
3. Yhdistä akun kaapeli laturin kaapeliin ( 29).
4. Yhdistä laturi verkkovirtaan. Verkkovirran jännitteen täytyy olla sama kuin laturin käyttöjännite.

Latausaika on n. 36 tuntia.

Käytä vain mukanatoimitettua alkuperäislaturia.

Huomio!

• Lataa käynnistysakku vain kuivassa, hyvin tuuletetussa tilassa.
• Älä käytä ruohonleikkuria lataamisen aikana.

Moottorin huolto

Moottoriöljyn vaihto

1. Aseta öljyn talteenottoa varten valmiiksi tähän sopiva astia.
2. Anna öljyn valua täysin ulos öljyntäyttöaukon kautta tai ime se ulos.

Huolehdi käytetyn öljyn asianmukaisesta jätehuollosta!

Suosittelemme jäteöljyn viemistä suljetussa astiassa kierrätyskeskukseen tai asiakaspalveluun.

Jäteöljyä ei saa

• panna roskiin
• kaataa viemäriin tai jätekaivoon
• kaataa maahan

Ilmansuodattimen vaihto

■ Noudata moottorin valmistajan ohjeita.

Sytytystulpan vaihto

■ Noudata moottorin valmistajan ohjeita.

Pyöräveto (lisävaruste)

Bowden-vaijerin säätö

Jos pyörävetoa ei moottorin käydessä enää voi kytkeä päälle tai päältä- pois, täytyy vastaava Bowden-vaijeri säätää.

Huomio!

Säädä Bowden-vaijeri vain moottorin ollessa kytkettynä pois päältä.

1. Käännä säätöosaa Bowden-vaijerissa nuolen suuntaan (€0).
2. Säädön tarkistamista varten käynnistä moottori ja kytke pyöräveto päälle.
3. Jos pyöräveto ei vieläkään toimi, täytyy ruohonleikkuri viedä huoltopisteeseen tai valtuutettuun ammattikorjaamoon.

Käyttöpyörän rasvaus

■ Suihkuta vaihteistoakselissa oleva käyttöpyörä silloin tällöin ruiskuöljyllä

Pyörävedon vaihteisto on huoltovapaa.

Varastointi

Huomio - räjähdysvaara!

Älä varastoi laitetta avotulen tai kuumien esineiden läheisyyteen.

■ Anna moottorin jäähtyä
Käännä tilan säästämiseksi yläkaari alas (31, 32)
■ Varastoi laite kuivassa paikassa ja lasten ja asiattomien henkilöiden ulottumattomissa
■ Varastoi käynnistysakku niin, että se ei jäädy
■ Lataa käynnistysakku uudelleen silloin tällöin
■ Tyhjennä bensiinitankki
■ Irrota sytytystulpan pistoke

Korjaus

Korjaustöitä saavat tehdä vain huoltopisteet ja valtuutetut ammattikorjaamot.

Hävittäminen

Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteiden mukana!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätyskelpoisista materiaaleista ja ne on hävitettävä määräysten mukaisesti.

Ohjeita häiriöiden sattuessa

Huomio!

Terää ja moottoriakselia ei saa suoristaa.

Häiriö Ratkaisu
Moottori ei käynnisty • Täytä	bensiiniäAseta kaasuvipu asentoon "Käynnistys"Kytke rikastin päällePaina moottorikytkimen kaarikahvaa yläkaareen päinTarkasta sytytystulpat, vaihda tarvittaessaPuhdista ilmansuodatinPyöritä niittoteriä vapaastiLataa käynnistysakkuKäynnistä jo leikatulla nurmikolla
Moottorin teho laskee • Korjaa	leikkuukorkeusHio/vaihda niittoterätPuhdista ulostulokanava/runkoPuhdista ilmansuodatinVähennä työskentelynopeutta
Epäpuhdas leikkuutulos • Hio/vaihda niittoterätKorjaa leikkuukorkeus
Ruohonkeruusäiliö ei täyty riittävästi	Korjaa leikkuukorkeusAnna ruohon kuivuaHio/vaihda niittoterätPuhdista ruohonkeruusäiliön ritiläPuhdista ulostulokanava/runko
Pyöräveto ei toimi • Säädä	Bowden-vaijeriKiilahihna viallinenOta yhteyttä asiakaspalvelun huoltokorjaamoonLikaa pyörävedossa, poista hammashihna ja vaihteistoSuihkuta vapaasti pyörivät osat (käyttöpyörä vaihteistoakselilla) öljyllä
Pyörät eivät pyöri vaihteiston ollessa päällekytkettynä	Kiristä pyörän ruuvitPyöränapa viallinenKiilahihna viallinenOta yhteyttä asiakaspalvelun huoltokorjaamoon
Laite tärisee epätavallisen voimakkaasti	Tarkasta niittoterät

Jos ilmenneitä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan asiakaspalveluumme.

■ Ammattitaitoinen tarkastus on aina tarpeen, jos:

• jos on ajettu esteeseen
  ■ moottori yhtäkkiä pysähtyy
  vaihteisto on vaurioitunut
• kiilahihna on vaurioitunut
  jos terä on taipunut
  ■ moottoriakseli on taipunut

EY-vaatimustenmukaisuusvakuutus

■ katso asennusohje

Takuu

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:

■ Laitetta käytetään asianmukaisesti
Käyttöohjetta noudatetaan
■ Laitteessa käytetään alkuperäisiä varaosia

Takuu raukeaa seuraavissa tapauksissa:

■ Laitetta on yritetty korjata
■ Laitteeseen on tehty teknisiä muutoksia
■ Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnalistekniseen tarkoitukseen)

Takuu ei koske:

■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXXXX (X)

- Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.

Käsiraamat

Vario-ajamiga saab muruniiduki söidukiirust astmeliselt muuta.

Tähelepanu!

Tasshammasratta määrimine

■ Määrige tasshammasratas veetaval völlil aeg-ajalt pritsitava öliga kokku
