Rodzaj produktu	Kosiarka spalinowa
Marka	SOLO
Model	5231 SP-A
Przeznaczenie	Koszenie trawy na terenie prywatnym, na suchej trawie
Typ silnika	Benzynowy 4-suw
Rozruch	Ręczny (linka rozrusznika) lub elektryczny (opcja)
Regulacja wysokości cięcia	Centralna lub na każde koło osobno, kilka stopni
Szerokość koszenia	Około 53 cm (szacunkowo)
Kosz na trawę	Tak, z wskaźnikiem poziomu
Zestaw do mulczowania	Opcjonalny (mulczowanie)
Wyrzut boczny	Opcjonalny
Napęd kół	Opcjonalny, z płynną regulacją prędkości (Vario)
Urządzenia bezpieczeństwa	Drążek bezpieczeństwa, osłona odbijająca
Konserwacja	Czyszczenie po każdym użyciu, ostrzenie/wymiana ostrza, wymiana oleju silnikowego, wymiana filtra powietrza i świecy zapłonowej
Paliwo	Benzyna bezołowiowa
Olej silnikowy	Około 0,6 L, zgodnie z zaleceniami producenta

Często zadawane pytania - 5231 SP-A SOLO

Co zrobić, jeśli silnik nie uruchamia się?

Najpierw sprawdź poziom paliwa i czy dźwignia gazu jest w pozycji rozruchowej. Upewnij się, że drążek bezpieczeństwa jest przytrzymany przy kierownicy. Sprawdź świecę zapłonową i filtr powietrza. Jeśli rozrusznik elektryczny nie działa, naładuj akumulator. Spróbuj uruchomić na już skoszonej powierzchni.

Jak ustawić wysokość koszenia?

Wysokość koszenia można ustawić centralnie (centralny przycisk) lub indywidualnie na każdym kole. Do regulacji centralnej naciśnij przycisk i pociągnij lub popchnij uchwyt. Do regulacji indywidualnej poluzuj śrubę koła i umieść ją w odpowiednim otworze. Upewnij się, że wszystkie koła są na tym samym stopniu.

Dlaczego moc silnika spada?

Może to być spowodowane zbyt niską wysokością koszenia, tępym lub uszkodzonym ostrzem, zatkanym kanałem wyrzutowym, brudnym filtrem powietrza lub zbyt dużą prędkością jazdy. Zacznij od skorygowania wysokości koszenia, wyczyszczenia filtra powietrza i sprawdzenia ostrza.

Jak uzyskać równomierne koszenie?

Upewnij się, że ostrze jest dobrze naostrzone i wyważone. Ustaw wysokość koszenia równomiernie na wszystkich kołach. Koś zawsze z odpowiednią prędkością i na możliwie suchej trawie. Unikaj koszenia zbyt wysokiej trawy za jednym razem (nie ścinaj więcej niż 1/3 wysokości).

Kosz na trawę nie napełnia się całkowicie, co zrobić?

Sprawdź wysokość koszenia (zbyt niska?), pozostaw trawę do wyschnięcia przed koszeniem. Tępe ostrze może zmniejszyć ssanie. Wyczyść siatkę kosza i kanał wyrzutowy, aby uniknąć zatorów.

Jak używać zestawu do mulczowania?

Zestaw do mulczowania pozwala drobno rozdrobnić trawę i pozostawić ją na miejscu. Włóż go do otworu wyrzutowego po zdjęciu kosza. Aby uzyskać dobry efekt, koś regularnie (cięcie około 2 cm) i nie koś trawy wyższej niż 8 cm. Wysokość po koszeniu powinna wynosić co najmniej 4 cm.

Co zrobić, jeśli napęd kół nie działa?

Sprawdź, czy silnik pracuje (napęd działa tylko przy włączonym silniku). Jeśli nie włącza się, może wymagać regulacji linki Bowdena poprzez obrót elementu regulacyjnego. Jeśli to nie pomoże, pasek klinowy może być uszkodzony lub w napędzie może być brud. Skontaktuj się z warsztatem.

Jak konserwować ostrze tnące?

Ostrze należy naostrzyć lub wymienić, jeśli jest tępe lub uszkodzone. Zleć tę czynność serwisowi lub uprawnionemu profesjonaliście. Naostrzone ostrza muszą być wyważone, aby uniknąć wibracji. Podczas manipulacji zawsze noś rękawice.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze czytaj instrukcję obsługi przed użyciem. Nie koś na zboczach o nachyleniu większym niż 20°, zawsze w poprzek. Noś długie spodnie, solidne buty i ochronę słuchu. Trzymaj dzieci i zwierzęta z dala. Nie pozostawiaj maszyny bez nadzoru z pracującym silnikiem. Przed jakąkolwiek interwencją wyłącz silnik.

Jak przechowywać kosiarkę zimą?

Opróżnij zbiornik paliwa i pozostaw silnik do ostygnięcia. Wyjmij świecę zapłonową. Wyczyść urządzenie i przechowuj je w suchym miejscu zabezpieczonym przed mrozem. Jeśli kosiarka jest wyposażona w rozrusznik elektryczny, ładuj akumulator okresowo. Możesz złożyć kierownicę, aby zaoszczędzić miejsce.

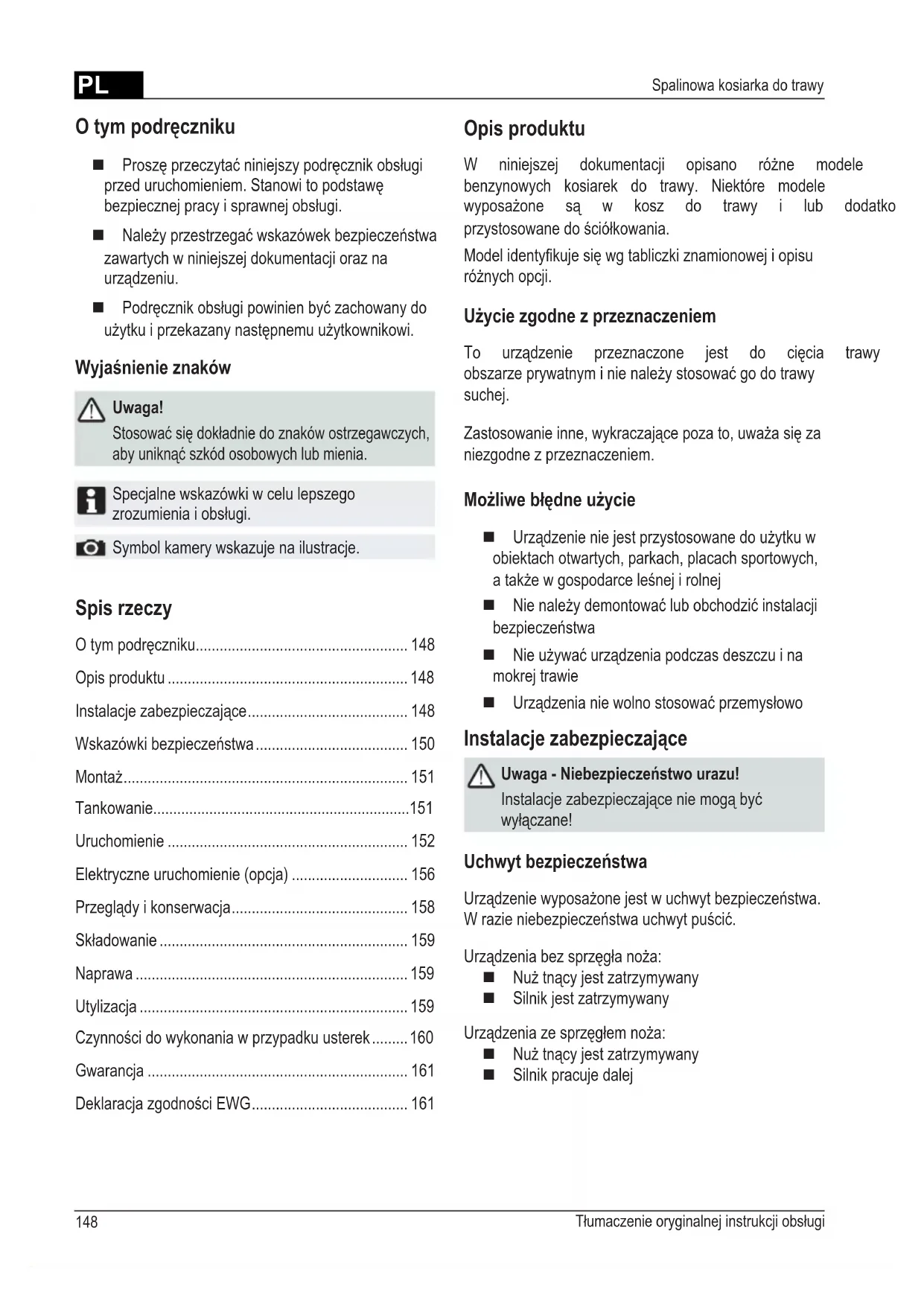

INSTRUKCJA OBSŁUGI 5231 SP-A SOLO

PL: Instrukcja obsługi....148

■ Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi.
Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu.
■ Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi.

Wyjaśnienie znaków

Uwaga!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

Symbol kamery wskazuje na ilustracje.

Spis rzeczy

O tym podręczniku.... 148

Opis produktu 148

Instalacje zabezpieczające.... 148

Wskazówki bezpieczeństwa.... 150

Montaż....151

Tankowanie....151

Uruchomienie 152

Elektryczne uruchomienie (opcja) 156

Przeglady i konserwacja.... 158

Składowanie 159

Naprawa 159

Utylizacja 159

Czynności do wykonania w przypadku usterek...... 160

Gwarancja 161

Deklaracja zgodności EWG....161

Opis produktu

W niniejszej dokumentacji opisano różne modele benzynowych kosiarek do trawy. Niektóre modele wyposażone są w kosz do trawy i lub dodatko przystosowane do ściółkowania.

Model identyfikuje się wg tabliczki znamionowej i opisu różnych opcji.

Użycie zgodne z przeznaczeniem

To urządzenie przeznaczone jest do cięcia trawy obszarze prywatnym i nie należy stosować go do trawy suchej.

Zastosowanie inne, wykraczające poza to, uważa się za niezgodne z przeznaczeniem.

Możliwe błędne użycie

■ Urządzenie nie jest przystosowane do użytku w obiektach otwartych, parkach, placach sportowych, a także w gospodarce leśnej i rolnej
■ Nie należy demontować lub obchodzić instalacji bezpieczeństwa
■ Nie używać urządzenia podczas deszczu i na mokrej trawie
■ Urządzenia nie wolno stosować przemysłowo

Instalacje zabezpieczające

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uchwyt bezpieczeństwa

Urządzenie wyposażone jest w uchwyt bezpieczeństwa. W razie niebezpieczeństwa uchwyt puścić.

Urządzenia bez sprzęgła noża:

■ Nuż tnący jest zatrzymywany
■ Silnik jest zatrzymywany

Urządzenia ze sprzęgłem noża:

■ Nuż tnący jest zatrzymywany
■ Silnik pracuje dalej

Osłona przeciwuderzeniowa

Osłona przeciwuderzeniowa chroni przed wyrzucanymi częściami.

1 Linka startowa 9 Ustawienie wysokości cięcia*
2 Uruchomienie, zatrzymanie* 10 Sprzęgło noża*
3 Napęd kół* 11 Przekładnia kombinowana*
4 Uchwyt bezpieczeństwa 12 Instrukcja obsługi
5 Ergonomiczne ustawianie wysokości* 13 Wkładka wyrzutu*
6 Wskaźnik stanu napełnienia* 14 Ośłona zamykająca*
7 Ośłona przeciwuderzeniowa* 15 Zestaw do ściółki*
8 Kosz do trawy* * w zależności od wyposażenia

Symbole na urządzeniu

	Uwaga!Szczególna ostrożność przy manipulacji.		Przed rozpoczęciem pracy przy mechanizmie tnącym zdjąć fajkę świecową!
	Przed uruchomieniem przeczytać instrukcję obsługi!		Hamulec silnika.
	Osoby trzecie nie mogą znajdować się w strefie zagrożenia!		Włączyć napęd kół.
	Ręce i nogi trzymać z dala od mechanizmu tnącego!	/ 📋	Zdalne sterowanie gazem start / stop.
	Utrzymywać odpowiedni odstęp od stref zagrożenia.

Dodatkowe symbole dla urządzeń ze startem elektrycznym

Uwaga! Niebezpieczeństwo porażenia prądem.

Przewód połączeniowy trzymać z dala od noży.

Urządzenie należy przed przystąpieniem do prac konserwacyjnych lub w przypadku uszkodzenia kabla odłączyć od prądu.

Wskazówki bezpieczeństwa

Uwaga!

Urządzenie może być używane tylko w nienagannym stanie technicznym!

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uwaga - Niebezpieczeństwo pożaru!

Zatankowanego urządzenia nie przechowywać w zamkniętych pomieszczeniach, w których opary benzyny mogłyby mieć styczność z ogniem lub iskrami!

Obszary wokół silnika wydechu, skrzynki na akumulator, zbiornika paliwa nie mogą być zabrudzone ściętą trawa, benzyną, olejem.

■ Osoby trzecie nie mogą znajdować się w strefie zagrożenia
Prowadzący urządzenie lub jego użytkownik są odpowiedzialni za wypadki z udziałem innych osób, a także ich mienie
■ Urządzenia nie mogą obsługiwać dzieci ani osoby nie zapoznane z niniejszą instrukcją obsługi
■ Przestrzegać przepisów dot. wieku minimalnego osoby obsługującej urządzenie
■ Nie wolno urządzenia obsługiwać będąc pod wpływem alkoholu, narkotyków lub lekarstw
■ Stosować odpowiednią odzież roboczą:
Długie spodnie
■ Mocne i przeciw poślizgowe buty
Ochrona słuchu
■ Przy pracy na pochyłościach ■ zawsze uważać na bezpieczne oparcie

ścinać trawę zawsze w poprzek pochyłości, nigdy z góry lub pod górę

nie ścinać trawy na pochyłościach powyżej 20° pochyłu

■ Pracować tylko przy świetle dziennym lub oświetleniu sztucznym

Części ciała i garderoby trzymać z dala od instalacji tnącej

■ przestrzegać lokalnych przepisów w zakresie godzin pracy

■ Nie pozostawiać urządzenia gotowego do pracy bez dozoru

■ Kosić tylko ostrym nożem

Nigdy nie użytkować urządzenia z uszkodzonymi osłonami/instalacjami bezpieczeństwa

Nigdy nie użytkować urządzenia bez w pełni zainstalowanych zabezpieczeń (np.: osłony przeciwuderzeniowej, instalacji wychwytywania ściętej trawy)

■ Przed każdym użyciem urządzenie sprawdzić pod kątem uszkodzeń, a przed kolejnym użyciem wymienić uszkodzone części

■ Wyłączyć silnik, odczekać do zatrzymania urządzenia i ściągnąć fajkę świecy

■ odchodząc od urządzenia
po wystąpieniu usterki
■ przed usunięciem blokady
■ przed usunięciem zatoru
■ po kontakcie z ciałami obcymi

Należy sprawdzić kosiarkę pod kątem uszkodzeń oraz przeprowadzić niezbędne naprawy przed ponownym użyciem.

■ Nałożyć fajkę świecy i uruchomić silnik
po usunięciu usterki (patrz tabela usterek) i sprawdzeniu urządzenia
po oczyszczeniu urządzenia
■ Teren do koszenia dokładnie sprawdzić, usuwając wszystkie ciała obce
Należy zachować szczególnie ostrożność przy zawracaniu kosiarką lub przyciąganiu jej do siebie
■ Nie kosić nad przeszkodami (np. gałęzie, korzenie drzew)

■ Ściętą trawę usuwać jedynie przy wyłączonym silniku
■ Silnik/nóż wyłączyć także wtedy, kiedy przekracza się obszar inny niż przeznaczony do koszenia
Nigdy nie podnosić ani nie przenosić urządzenia przy włączonym silniku
■ Podczas napełniania benzyną czy olejem nie pić i nie jeść
■ Nie wdychać oparów benzyny

Montaż

Przestrzegać dołączonej instrukcji montażu.

Uwaga!

Urządzenie może być używane jedynie po całkowitym złożeniu.

Tankowanie

Przed uruchomieniem kosiarkę należy zatankować.

Ostrzeżenie - Niebezpieczeństwo pożaru!

Benzyna i olej są w wysokim stopniu zapalne!

Zawsze przestrzegać dołączonej przez producenta instrukcji obsługi.

Środki pracy

	Benzyna Olej silnikowy
Rodzaj	zwykła /bezołowiowa	patrz wskazówkiproducentasilnika
Ilośćnapełnieniowa	patrz wskazówkiproducentasilnika	ok. 0,6 l

Bezpieczeństwo

Ostrzeżenie!

Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia!

■ Benzynę i olej przechowywać tylko w przeznaczonym do tego pojemniku
Napełniać i spuszczać benzynę i olej tylko przy zimnym silniku na wolnym powietrzu
■ Nie uzupełniać benzyny czy oleju podczas pracy silnika
■ Nie przepelniać zbiornika (benzyna rozszerza się)
■ Nie palić podczas tankowania
■ Nie otwierać zamknięcia zbiornika podczas pracy silnika lub gdy jest gorący
■ Uszkodzony zbiornik bądź jego zamknięcie wymienić
■ Korek wlewu zawsze mocno zamykać
■ Jeśli wylała się benzyna:
nie uruchamiać silnika
■ unikać prób zapłonu
przeczyścić urządzenie
■ Jeśli wylat się olej silnikowy:
nie uruchamiać silnika
olej, który wydostał się z na zewnątrz, zbierać środkami wiążącymi olej lub ścierką, a następnie prawidłowo zutylizować
przeczyścić urządzenie

Starego oleju

■ nie wyrzucać z odpadkami
■ nie spuszczać do kanalizacji, ścieku czy na ziemię

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Napełnić benzyną

1. Odkręcić korek wlewu, położyć w czystym miejscu.
2. Napelniać benzyną przez lejek.
3. Mocno zakręcić korek wlewu i wyczyścić miejsce.

Napełnić olejem silnikowym

1. Odkręcić korek wlewu oleju i położyć go w czystym miejscu.
2. Napelniać olejem przez lejek.
3. Mocno zakręcić korek wlewu oleju i wyczyścić miejsce.

Uruchomienie

Uwaga!

Z lużnym, uszkodzonym lub zużytym mechanizmem tnącym lub częściami mocującymi urządzenie nie może być używane! Przed każdym uruchomieniem należy przeprowadzić kontrolę wzrokową urządzenia.

Symbol aparatu fotograficznego na kolejnych stronach odnosi do rysunków, strona 4–7.

Ustawić wysokość cięcia

Uwaga - Niebezpieczeństwo urazu!

Wysokość cięcia ustawiać tylko przy wyłączonym silniku i nieruchomozym nożu.

• Zawsze ustawiać wszystkie koła na jednakową wysokość.
• Regulacja wysokości cięcia zależy od danego modelu.

Nastawa centralna (c)

1. Nacisnąć i przytrzymać przycisk centralnej nastawy (1).

Dla trawy krótszej nacisnąć dźwignię nastawy centralnej w dół (1/2)
Dla trawy dłuższej pociągnąć dźwignię nastawy centralnej w góre (1/2)
■ Stopień nastawy zostanie pokazany (1/3)

1. Puścić przycisk na życzonej wysokości cięcia.

Nastawa osi lub centralna (☐, 3)

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.
2. Dźwignię przesunąć w prawo lub w lewo, ustawiając na życzonej wysokości cięcia.
3. Dźwignię ponownie zakleszczyć.
4. Uważać na identyczne położenie wszystkich kół.

Szybka nastawa pojedynczego koła lub nastawa osi (☐)

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.
2. Dźwignię przesunąć w prawo lub w lewo, ustawiając na życzonej wysokości cięcia.
3. Dźwignię ponownie zakleszczyć.
4. Uważać na identyczne położenie wszystkich kół.

Nastawa pojedynczego koła (6)

1. Odkręcić śrubę koła.
2. Śrubę włożyć w otwór dla odpowiedniej wysokości cięcia.
3. Śrubę koła mocno dokręcić.
4. Uważać na identyczne położenie otworów wszystkich śrub.

Centralna nastawa osi (6)

1. Obydwa kciuki położyć na końcówkach osi.
2. Podłożyć palec pod obudowę kosiarki.
3. Wyciągnąć oś z dotychczasowego wgłębienia dla danej wysokości cięcia.
4. Oś pociągnąć i zakleszczyć w innym wgłębieniu dla życzonej wysokości cięcia.
5. Uważać na identyczne położenie wszystkich kół.

Koszenie z koszem na trawę

Uwaga - Niebezpieczeństwo urazu!

Kosz na trawę zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

1. Podnieść osłone przeciwuderzeniową i zawiesić kosz w uchwycie (8).

Wskaźnik stanu napełnienia

Wskazanie stanu napełnienia przesuwane jest przez ciąg powietrza podczas koszenia (cfa).

Kiedy kosz jest pełen, wskaźnik styka się (☐b). Kosz musi zostać opróżniony.

Opróżnić kosz

1. Podnieść osłonę przeciwuderzeniową.
2. Wypiąć kosz i wysunąć do tyłu ( 8)
3. Opróżnić kosz.
4. Podnieść osłone przeciwuderzeniową i ponownie zawiesić kosz w uchwycie (3).

Koszenie bez kosza na trawę

Uwaga!

Kosić tylko przy nieuszkodzonej sprężynie osłony przeciwuderzeniowej i bez kosza na skoszoną trawę.

Osłona przeciwuderzeniowa dociska do obudowy dzięki sile sprężyny. W ten sposób ścięta trawa wyrzucana jest z tyłu, w dół.

Ściółkowanie z zestawem do ściółki (opcja)

Przy ściółkowaniu skoszona trawa nie jest gromadzona, lecz pozostaje na trawniku. Ściółka chroni podłoże przed wyschnięciem i zaopatruje je w substancje odżywcze.

Najlepsze wyniki uzyskuje się poprzez regularne cięcie po ok. 2 cm. Tylko mjoda trawa z miękkimi liśćmi szybko butwieje.

■ Wysokość trawy przed ściółkowaniem:

Maksymalnie 8 cm

W

góre

■ Wysokość trawy po ściółkowaniu:

Co najmniej 4 cm

z koszem

Szybkość cięcia dopasować do ściółkowania, nie iść za szybko.

Stosowanie zestawu do ściółkowania

Uwaga - Niebezpieczeństwo urazu!

Zestaw zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

1. Zdjąć kosz ( 8)

2. Podnieść osłonę przeciwuderzeniową i założyć zestaw w szybie wyrzutnika (c).

Zamknięcie musi się zakleszczyć.

Jeśli zestaw się nie zakleszczy, może zostać wraz z nożem uszkodzony.

Zdejmowanie zestawu

1. Podnieść osłonę przeciwuderzeniową.
2. Odkręcić zamknięcie na zestawie (10/1).
3. Wyciągnąć zestaw (10/2).

Koszenie z wyrzutnikiem bocznym (opcja)

Uwaga - Niebezpieczeństwo urazu! Wyrzutnik boczny zakładać i ściagać tylko przy wyłączonym silniku i nieruchomozym nożu.

Założyć wyrzutnik boczny

1. Zdjąć kosz i założyć zestaw do sciółkowania.
2. Podnieść osionę do wyrzutnika bocznego i przytrzymać (1/1).
3. Zalożyć boczny kanal wyrzułowy ( 2).
4. Oslone powoli zamknac. Oslona chroni kanal boczny przed wypaciȩciem.

Zdjąć wyrzutnik boczny

1. Podnieść osionę do wyrzutnika bocznego i przytrzymać (1/1).

2. Wyciagnąć wyrzutnik boczny i zamknąć osłone (1/2).

Uruchomic silnik

Uwaga - Niebezpieczeństwo urazu!

Nigdy nie pozostawłać na chodzie silnika w zamkniętych pomieszczeniach.

Uwaga - Niebezpieczeństwo urazu!

Nie przechylac urządzenia podczas startu.

- Silnik uruchamiać tylko przy założonym nożu (nóż służy jako masa zamachowa)

• Podczas startu na ciepłym silniku NIE używać
  funkcji Choke lub przycisku Primer
• Nie zmieniać ustawień regulatora w silniku

■ Nie uruchamiać urządzenia, jeśli kanal wyrzutowy nie jest osłonięty przez jedną z poniżej wyszczególnionych części:

Kosz na Iravo
Osłona przeciwuđerzeniowa
■ Zestaw do ściółkowania

■ Przycisk startera używać z wyjątkową ostrożnością, zgodnie ze wskazówkami producenta
■ Przestrzegać odpowiedniej odległości stóp od urządzenia tnącego
■ Urządzenie włącać w niskiej trawie

Ustawianie wysokości rękojeści (opcja)

Nastawianie przycisków

1. Obydwa przyciski na gómym dźwigarze nacisnąć i przyirzymać, ustawiając odpowiednią pozycię (12/1).
2. Puścić przyciski, aby dźwigar się zakleszczyl.

Nastawianie zacisków

1. Przytrzymać dźwigar i odkręcić obycwa zadiski (2/2).
2. Osadzić dźwigar we właściwej pozycji

Znaki pozycji na urządzeniu:

Choko (ssanie)*Wt. Wyt.
Zdalne sterowanie gazem*Uruchomieniu Zalrzymanie
Zdalne sterowanie gazem z funkcją Choke*
Przekładnia kombinowana*Szybko Wolno

Uruchamianie ręczne

bez zdalnego sterowania gazem, z funkcją Choke

Choke (ssanie)

Wt.

Wył.

1. Choke ustawić na pozycji 1 ( 12/1).
2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszcza się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji 2 (13/2).

Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu).

Regulacja obrotów silnika nie jest możliwa.

bez zdalnego sterowania gazem, z funkcją Primer (16)

1. Przycisk pompowania paliwa nacisnąć 3x, w odstępie ok. 2 sekund (16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.
2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).

Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu).

Regulacja obrotów silnika nie jest możliwa.

bez zdalnego sterowania gazem, bez Primer/Choke

1. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
2. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).

Silnik posiada ustawienie stałej pozycji otwarcia przepustnicy (gazu).

Regulacja obrotów silnika nie jest możliwa.

ze zdalnym sterowaniem gazem, z funkcją Choke

Zdalne sterowanie gazem z funkcją Choke*

1. Dźwignię gazu ustawić w pozycji 📄 (14/1).
2. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji pomiędzy 📋 i (14/2).

ze zdalnym sterowaniem gazem, bez Primer/Choke

Zdalne sterowanie gazem

Uruchomienie Zatrzymanie

1. Dźwignię gazu ustawić w pozycji 📋 (20/1).
2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (17) - uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji pomiędzy 📋 i 📞(20)

ze zdalnym sterowania gazem, z funkcją Primer (6)

Zdalne sterowanie gazem Uruchomienie Zatrzymanie

1. Dźwignię gazu ustawić w pozycji 📋 (20/1).
2. Przycisk pompowania paliwa nacisnąć 3x, w odstępie ok. 2 sekund (16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.
3. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (17) - uchwyt bezpieczeństwa nie zakleszcza się.
4. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (18).
5. Jak tylko silnik zacznie pracować, dźwignię gazu

Elektryczne uruchomienie (opcja)

Elektryczny start z funkcją Primer (6)

1. Dźwignię gazu ustawić w pozycji „START“ (5/1).
2. Przycisk pompowania paliwa nacisnąć 3x, w odstępie ok. 2 sekund (16). W temperaturach poniżej 10 °C przycisk Primer nacisnąć 5x.
3. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się.
4. Kluczyk zapłonowy obrócić w pozycję całkowicie po prawej stronie (19).
5. Jak tylko silnik się uruchomi, puścić kluczyk (wskoczy ponownie na pozycję „0“).
6. Jak tylko silnik zacznie pracować, dźwignię gazu ustawić w pozycję pomiędzy i (15/2).

Elektryczny start bez Primer/Choke (45)

1. Dźwignię gazu ustawić w pozycji „START“ (45/1).
2. Pociagnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (17) – uchwyt bezpieczeństwa nie zakleszczy się
3. Kluczyk zapłonowy obrócić w pozycję całkowicie po prawej stronie (19).
4. Jak tylko silnik się uruchomi, puścić kluczyk (wskoczy ponownie na pozycję „0”).
5. Jak tylko silnik zacznie pracować, dźwignię gazu ustawić w pozycję pomiędzy i (15/2).

Sprzęgło noża (opcja)

Sprzęgło noża Wł. Wył.

Dzięki sprzęłu noża możliwe jest wsprzęglenie i wysprzęglenie noża podczas pracy silnika.

Wsprzeglenie noża

1. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (☑7) - Uchwyt bezpieczeństwa nie zakleszcza się.
2. Dźwignię sprzęgła odsunąć od ciała ( 1941) - Nóż jest wsprzęglony.

Wysprzeglenie noża.

1. Puścić uchwyt bezpieczeństwa ( 15).

2. Nóż jest wysprzęglony.

3. Dźwignia sprzęgła przemieszcza się w pozycję spoczynkową (21/2).

Wyłączyć silnik

Urządzenie bez sprzęgła noża

1. Dźwignię gazu ustawić w pozycji (20/2).
2. Puścić uchwyt bezpieczeństwa ( 25).
3. Silnik wyłącza się.

Uwaga ciężkie urazy cięte!

Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.

Urządzenie ze sprzętłem noża

Sprzęgło noża Wł. Wył.

1. Puścić uchwyt bezpieczeństwa ( 25).

2. Dźwignię gazu ustawić w pozycji (2012).

3. Silnik wyłącza się.

Uwaga ciężkie urazy cięte!

Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.

Napęd kół (opcja) (2)

Uwaga!

Przekładnie załączać tylko przy chodzącym silniku.

Włączyć napęd kół.

1. Uchwyt załączania przekładni docisnąć do dźwigara i przytrzymać (22) – Uchwyt nie zakleszczy się.
2. Napęd kół zostaje włączony.

Wyłączanie napędu kół

1. Puścić uchwyt załączania przekładni ( 24).
2. Napęd kół zostaje wyłączony.

Przekładnia kombinowana (Speed Control) (opcja)

Przekładnia kombinowana Szybko Wolno

Przy pomocy przekładni kombinowanej możliwa je stopniowa zmiana prędkości jazdy kosiarki.

Uwaga!

Dźwigni używać tylko przy chodzącym silniku. Użycie w czasie, gdy silnik nie pracuje, może uszkodzić mechanizm napędowy.

Aby zwiększyć prędkość, dźwignię (23) pociągnąć w kierunku (23/2)

Aby zmniejszyć prędkość, dźwignię (23) pociągnąć w kierunku (23/1)

Prędkość jazdy kosiarki należy zawsze dopasować do aktualnego stanu podłoża i trawnika.

Przeglądy i konserwacja

Uwaga - Niebezpieczeństwo urazu!

• Przed wszystkimi pracami konserwacyjnymi zawsze wyłączać silnik i zdejmować fajkę ze świecy.
• Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.
• Przed wszelkimi pracami naprawy i konserwacji przy ostrzu tnącym należy zawsze zakładać rękawice robocze!

Instalację wychwytującą trawę należy regularnie sprawdzać pod kątem prawidłowości funkcjonowania i zużycia
■ Urządzenie należy wyczyścić po każdym użyciu
■ Nie spryskiwać urządzenia wodą. Woda mogłaby spowodować usterki (zapłon, gaźnik)
Nóż kontrolować regularnie pod kątem uszkodzeń
■ Zawsze wymieniać uszkodzone tłumiki

Pochylić kosiarkę

W zależności od producenta silnika:

■ gaźnik /filtr powietrza musi pokazywać kierunek do góry (6)

■ świeca zapłonowa pokazywać kierunek do góry (7)

Przestrzegać instrukcji obsługi producenta silnika!

Wymiana/szlifowanie noża

■ Tępy lub uszkodzony nóż ostrzyć/wymieniać jedynie w autoryzowanym warsztacie
■ Naostrzone noże muszą zostać wyważone

Uwaga!

Nie stosować noży niewyważonych, gdyż może to prowadzić do wibracji i uszkodzić kosiarkę.

Ładowanie akumulatora (opcja)

Akumulator jest bezobsługowy i w normalnych warunkach ładowany przez kosiarkę.

W przypadkach szczególnych akumulator ładowany jest przez użytkownika:

■ Przed pierwszym uruchomieniem kosiarki
■ Przy rozładowaniu, przed przerwą zimową lub dłuższymi okresami postoju (> 6 miesięcy)

Ładowanie:

1. Wyciągnąć ładowarkę ze skrzyni akumulatorowej.
2. Rozłączyć przewód akumulatora do silnika (28).
3. Połączyć przewód akumulatora z przewodem ładowarki (29).
4. Podłączyć ładowarkę do sieci elektrycznej. Napięcie sieci musi być zgodne z napięciem znamionowym ładowarki.

Okres ładowania wynosi ok. 36 godzin.

Stosować tylko dostarczoną, oryginalną ładowarkę.

Uwaga!

• Akumulator ładować jedynie w suchych, dobrze wentylowanych pomieszczeniach.
• Nie uruchamiać kosiarki w czasie ładowania akumulatora.

Konserwacja silnika

Wymiana oleju silnikowego

1. Do odbioru oleju używać stosownych pojemników.
2. Olej spuścić całkowicie lub odessać poprzez otwór napełniania olejem.

Przerobiony olej silnikowy utylizować przyjaźnie dla środowiska naturalnego!

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Starego oleju

• nie wyrzucać z odpadkami
• nie wlewać do kanalizacji lub odpływu
• nie wylewać do ziemi

Wymiana filtra powietrza

■ Przestrzegać wskazówek producenta silnika.

Wymiana świecy zapłonowej

■ Przestrzegać wskazówek producenta silnika.

Napęd kół (opcja)

Ustawianie cięgna Bowdena

Jeśli przy pracującym silniku napęd kół nie daje się włączyć- lub wyłączyć, odpowiednie cięgno Bowdena Naprawa

Uwaga!

Ciegno Bowdena ustawiać tylko na wyłączonym silniku.

1. Obrócić nastawnikiem cięgna w kierunku strzałki (C0).
2. Aby sprawdzić regulację, włączyć silnik i załączyć napęd kół.
3. Jeśli napęd kół dalej nie będzie działać, należy oddać kosiarkę do serwisu lub autoryzowanego warsztatu.

Nasmarowanie zębnika

■ Zębnik na wale smarować od czasu do czasu przy pomocy oleju w spray'u

Przekładnia napędu kół jest bezobsługowa.

Składowanie

Uwaga - Niebezpieczeństwo eksplozji!

Nie przechowywać urządzenia w pobliżu źródeł płomieni lub ciepła.

■ Pozostawić silnik do wychłodzenia
Aby zaoszczędzić miejsca podczas składowania, złożyć dźwigar (1, 32)
■ Proszę składować urządzenie w miejscu suchym i niedostępnym dla dzieci i osób nieupoważnionych
■ Akumulator składować w temperaturach powyżej zera
■ Akumulator ładować od czasu do czasu
■ Opróżnić zbiornik na benzynę
■ Ściągnąć fajkę świecy

nie daje się

Bowdena

Naprawa

Naprawy może wykonywać jedynie serwis lub autoryzowany warsztat naprawczy.

Utylizacja

Zużytych urządzeń, baterii lub akumulatorów nie wyrzucać do śmietnika!

Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować.

Czynności do wykonania w przypadku usterek

Uwaga!

Noż i wał silnika nie dają się ustawić.

Usterka Rozwiązanie
Silnik nie uruchamia się▪	Napełnić benzyną▪ Ustawić dźwignię gazu na „Start“▪ Włączyć Choke (ssanie)▪ Docisnąć pałąk do uchwytu▪ Sprawdzić świece zapłonowe, ew. wymienić▪ Przeczyścić wentylator▪ Obrócić nożem kosiarki▪ Doładować akumulator▪ Zaczynać na skoszonej powierzchni
Spada sprawność silnika▪	Skorygować wysokość cięcia▪ Naostrzyć/wymienić nóż▪ Wyczyścić kanał wyrzutowy/obudowę▪ Przeczyścić wentylator▪ Zmniejszyć prędkość roboczą
Nieczyste cięcie▪ Naostrzyć/wymienić nóż▪ Skorygować wysokość cięcia
Kosz nie wypełnia się prawidłowo	▪ Skorygować wysokość cięcia▪ Pozostawić trawę do wysuszenia▪ Naostrzyć/wymienić nóż▪ Przeczyścić siatkę kosza▪ Wyczyścić kanał wyrzutowy/obudowę
Nie działa napęd kół▪ Doregulować cięgno Bowdena▪ Uszkodzony pasek klinowy▪ Oddać do warsztatu serwisowego▪ Brud w napędzie kół, zdjąć pasek i przekładnię▪ Biegi jałowe (zębnik na wale napędowym) spryskać olejem
Nie obracają się koła przy włączonej przekładni	▪ Dokręcić śruby kół▪ Uszkodzona piasta koła▪ Uszkodzony pasek klinowy▪ Oddać do warsztatu serwisowego
Urządzenie wibruje nienaturalnie	▪ Sprawdzić nóż

Przy uszkodzeniach niepodanych w tej tabeli lub takich, których samodzielnie nie można usunąć, należy zwrócić się do odpowiedniego serwisu.

■ Zawsze niezbędny jest fachowy przegląd:

po wjechaniu na przeszkodę
■ przy nagłym wyłączeniu się silnika
■ przy uszkodzonej przekładni
■ przy uszkodzonym pasku klinowym
■ przy wygiętym nożu
■ przy zgiętym wale silnika

Deklaracja zgodności EWG

■ patrz instrukcja montażu

Gwarancja

Ewentualne wady materiałowe lub produkcyjne urządzenia usuwane są w przepisowym okresie gwarancyjnym poprzez naprawę lub wymianę, wg wyboru producenta. Okres gwarancji określany jest według przepisó Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:

■ Nie obchodzono się odpowiednio z urządzeniem
■ Nie przestrzegano instrukcji obsługi
■ Nie stosowano oryginalnych części zamiennych

■ Próbowano urządzenie naprawiać
■ Dokonywano zmian technicznych w urządzeniu
■ Stosowano urządzenie niezgodnie z przeznaczeniem (np. zastosowanie przemysłowe lub komunalne)

Gwarancja nie obejmuje:

■ Uszkodzeń lakieru wynikłych z normalnego zużycia

Części eksploatacyjnych, oznaczonych w wykazie XXX XXX (X) w ramkach
■ Spalonych silników – dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika

W przypadku konieczności korzystania z gwarancji należy się zwrócić do sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.

K této příručce

Pomoc pri poruchách....188

Záruka 189

Paverskite žoliapjovę
