Vrsta proizvoda	Kosilica za travu na benzin
Marka	SOLO
Model	5231 SP-A
Predviđena upotreba	Košenje travnjaka u privatnom vlasništvu, na suvoj travi
Tip motora	Benzinski 4-taktni
Pokretanje	Ručno (kabl za pokretanje) ili električno (opciono)
Podešavanje visine košenja	Centralno ili pojedinačno na točkovima, više stepeni
Širina košenja	Približno 53 cm (procena)
Sakupijač trave	Da, sa indikatorom nivoa
Komplet za malčiranje	Opciono (malčiranje)
Bočno izbacivanje	Opciono
Prenos na točkove	Opciono, sa varijatorom brzine (Vario)
Sigurnosni uređaji	Sigurnosna prečka, deflektor
Održavanje	Čišćenje posle svake upotrebe, oštrenje/zamena noža, zamena ulja u motoru, zamena filtera vazduha i svećice
Gorivo	Običan bezolovni benzin
Motorno ulje	Približno 0,6 L, prema preporukama proizvođača

Često postavljana pitanja - 5231 SP-A SOLO

Šta učiniti ako motor ne pali ?

Prvo proverite nivo benzina i da je ručica gasa u položaju za paljenje. Uverite se da je sigurnosna prečka dobro pritisnuta uz upravljač. Proverite svećicu za paljenje i filter vazduha. Ako električni starter ne radi, napunite bateriju. Pokušajte da pokrenete na već pokošenoj površini.

Kako podesiti visinu košenja ?

Visina košenja se podešava ili centralno (centralni dugme), ili pojedinačno na svakom točku. Za centralno podešavanje, pritisnite dugme i držite dok gurate ili vučete ručku. Za pojedinačno podešavanje, olabavite zavrtanj točka i postavite ga u odgovarajući otvor. Uverite se da su svi točkovi na istom stepenu.

Zašto se snaga motora smanjuje ?

To može biti posledica previše niske visine košenja, tupog ili oštećenog noža, začepljenog ežekcionog kanala, prljavog filtera vazduha ili prevelike brzine kretanja. Počnite sa podešavanjem visine košenja, čišćenjem filtera vazduha i proverom noža.

Kako postići ravnomerno košenje ?

Uverite se da je nož dobro naoštren i izbalansiran. Podesite visinu košenja ravnomerno na svim točkovima. Uvek kosite odgovarajućom brzinom i na što suvljoj travi. Izbegavajte košenje previsoke trave odjednom (ne sečite više od 1/3 visine).

Sakupijač trave se ne puni do kraja, šta učiniti ?

Proverite visinu košenja (previše niska?), ostavite travnjak da se osuši pre košenja. Tup nož može smanjiti usisavanje. Očistite rešetku sakupijača trave i ežekcioni kanal da biste izbegli začepljenja.

Kako koristiti komplet za malčiranje ?

Komplet za malčiranje omogućava fino usitnjavanje trave i ostavljanje na mestu. Umetnite ga u otvor za izbacivanje nakon što skinete sakupijač trave. Za dobar rezultat, kosite redovno (rez od oko 2 cm) i ne kosite travu višu od 8 cm. Visina nakon košenja treba da bude najmanje 4 cm.

Šta učiniti ako prenos na točkove ne radi ?

Proverite da li motor radi (prenos se aktivira samo kada motor radi). Ako se ne uključuje, možda treba podesiti Bowden sajlu okretanjem elementa za podešavanje. Ako to ne reši problem, klinasti remen može biti neispravan ili ima prljavštine u prenosu. Konsultujte specijalizovanu radionicu.

Kako održavati nož za košenje ?

Nož treba naoštriti ili zameniti ako je tup ili oštećen. Ovu operaciju obavite u servisnom centru ili kod ovlašćenog profesionalca. Naoštreni noževi moraju biti izbalansirani kako bi se izbegle vibracije. Uvek nosite rukavice prilikom rukovanja.

Koje su osnovne sigurnosne mere ?

Uvek pročitajte uputstvo za upotrebu pre korišćenja. Nikada ne kosite na nagibu većem od 20°, uvek poprečno. Nosite duge pantalone, čvrstu obuću i zaštitu za sluh. Držite decu i životinje na odstojanju. Ne ostavljajte mašinu bez nadzora dok motor radi. Isključite motor pre bilo kakve intervencije.

Kako skladištiti kosilicu zimi ?

Ispraznite rezervoar benzina i ostavite motor da se ohladi. Uklonite svećicu za paljenje. Očistite uređaj i smestite ga na suvo mesto zaštićeno od mraza. Ako kosilica ima električni starter, povremeno punite bateriju. Možete preklopiti upravljač da biste uštedeli prostor.

KORISNIČKI PRIRUČNIK 5231 SP-A SOLO

■ Rezilo se ustavlja
■ Motor se ustavlja

Naprave s sklopko rezila:

■ Rezilo se ustavlja
■ Motor nadaljuje z delom

Prestrezni zaklop

Komplet za zastiranje vstavite ali odstranite le, će je motor izklopljen in rezilo miruje.

1. Snemite zbiralno košaro za travo ( 6)
2. Dvignite prestrezni zaklop in komplet za zastiranje vstavite v jašek za izmetavanje (19). Zapora se mora zaskočiti.

Bočno izmetalo snemite ali postavite le, će je motor izkloplje in rezilo miruje.

Brušenje / zamenjava rezila

■ glejte navodila za montažo

Garancija

Moguća pogrešna uporaba

■ Ova kosilica nije prikladna za uporabu na javnim površinama, u parkovima, sportskim površinama te u poljoprivredi i šumarstvu
■ Sigurnosni uređaji ne smiju se demontrati niti premošćivati
■ Uređaj ne koristite na kiši ili na mokroj tratini
■ Ovaj uređaj ne smije se koristiti u profesionalne svrhe

Uređaj je opremljen sigurnosnim stremenom. U trenutku opasnosti pustite sigurnosni stremen.

Uređaji bez spojnice noža:

■ Nož za rezanje se zaustavlja
■ Motor se zaustavlja

■ Obratite pozornost na odredbe za vremena rada specifične za datu zemlju

■ Uključeni uređaj ne ostavljajte bez nadzora

■ Kosite samo s oštrim noževima za rezanje

■ Uređaj nikada ne koristite s oštećenim zaštitnim napravama / zaštitnim rešetkama

■ Uređaj nikada ne koristite bez potpuno ugrađenih zaštitnih naprava (npr.: zaklopca, naprava za hvatanje trave)

■ Uređaj nikada ne podižite ni ne transportirajte ga kada motor radi
Kod punjenja benzinom ili motornim uljem nemojte jesti niti piti
■ Ne udišite benzinske pare

Montaža

Obratite pozornost na priložene upute za montažu.

Pozor!

Uređaj se smije koristit tek nakon potpune montaže.

Punjenje spremnika za gorivo

Brzo podešavanje pojedinih kotača ili podešavanje osovine (d)

1. Pritisnite polugu za otključavanje na stranu i držite je.
2. Polugu potisnite ulijevo ili udesno na željenu visinu rezanja.
3. Pustite da poluga uskoči u ležište.
4. Pazite na isti položaj uporišta kod svih kotača.

Podešavanje pojedinačnih kotača (☐)

1. Odvrnite vijak kotača.
2. Vijak kotača utaknite u rupu za željenu visinu rezanja.
3. Zategnite vijak kotača.
4. Pazite na isti položaj rupe kod svih kotača.

Podešavanje središnje osovine (6)

1. Oba palca položite na krajeve osovine.
2. Prste položite pod kućište kosilice.
3. Osovinu s obim palcima povucite iz dosadašnjeg utora za visinu rezanja.
4. Osovinu obim palcima povucite ispred željenog utora za visinu rezanja i pustite da uskoči u ležište.
5. Pazite na isti položaj uporišta kod svih kotača.

Košnja s košarom

Pozor - opasnost od povreda!

Košaru za skupljanje trave skinite ili postavite samo ako je motor isključen i ako nož za rezanje miruje.

1. Dignite zaklopac i košaru za skupljanje trave objesite u držače (☐).

Pokazatelj razine napunjenosti

Pokazatelj razine napunjenosti strujanjem zraka pri košnji pritišće se prema gore (čla).

Zapor za bočno izbacivanje skidajte ili postavljajte samo ako je motor isključen i nož za rezanje miruje.

Umetanje zapora za bočno izbacivanje

1. Uklonite košaru za sakupljanje trave i umetnite komplet za malčiranje.
2. Rasklopite i čvrsto držite pokrov zapora za bočno izbacivanje (1/1).
3. Umetnite kanal zapora za bočno izbacivanje (1/2).
4. Polako zatvorite pokrov. Pokrov osigurava kanal zapora za bočno izbacivanje od ispadanja.

Uklanjanje zapora za bočno izbacivanje

1. Rasklopite i čvrsto držite pokrov zapora za bočno izbacivanje (1/1).
2. Uklonite zapor za bočno izbacivanje i zatvorite pokrov (1/2).

Podešavanje visine ručke (opcija)

Podešavanje gumba

- Motor se isključuje.

Pozor, opasnost od teških porezotina!

- Motor se isključuje.

Pozor, opasnost od teških porezotina!

- Uključuje se pogon kotača.

- Pogon kotača se isključuje.

Vario mjenjač (Speed Control) (opcija)

Vario prijenosnik*

Brzo

Sporo

S Vario mjenjačem kontinuirano se može mijenjati brzina vožnje kosilice.

Pozor!

Polugu povucite samo ako motor radi.

Mijenjanje brzina bez pogona motora može oštetiti pogonski mehanizam.

■ Za višu brzinu polugu (23) povucite u smjeru (3/2)

Potezno uže podešavajte samo pri isključenom motoru.

■ pogledajte upute za montažu

Jamstvo

Eventualne greške na materijalu ili greške pri proizvodnji koje se pojave na uređaju otklanjamo za vrijeme zakonskog jamstvenog roka za zahtjeve u slučaju nedostatak po našem izboru u vidu popravke ili zamjenske isporuke. Jamstveni rok određuje se prema zakonu zemlje u kojoj je uređaj kupljen.

Naše jamstvo vrijedi samo u slučaju: Pravo na jamstvo gubi se u slučaju:

■ propisnog rukovanja uređajem
■ poštivanja uputa za rukovanje
■ uporabe originalnih zamjenskih dijelova

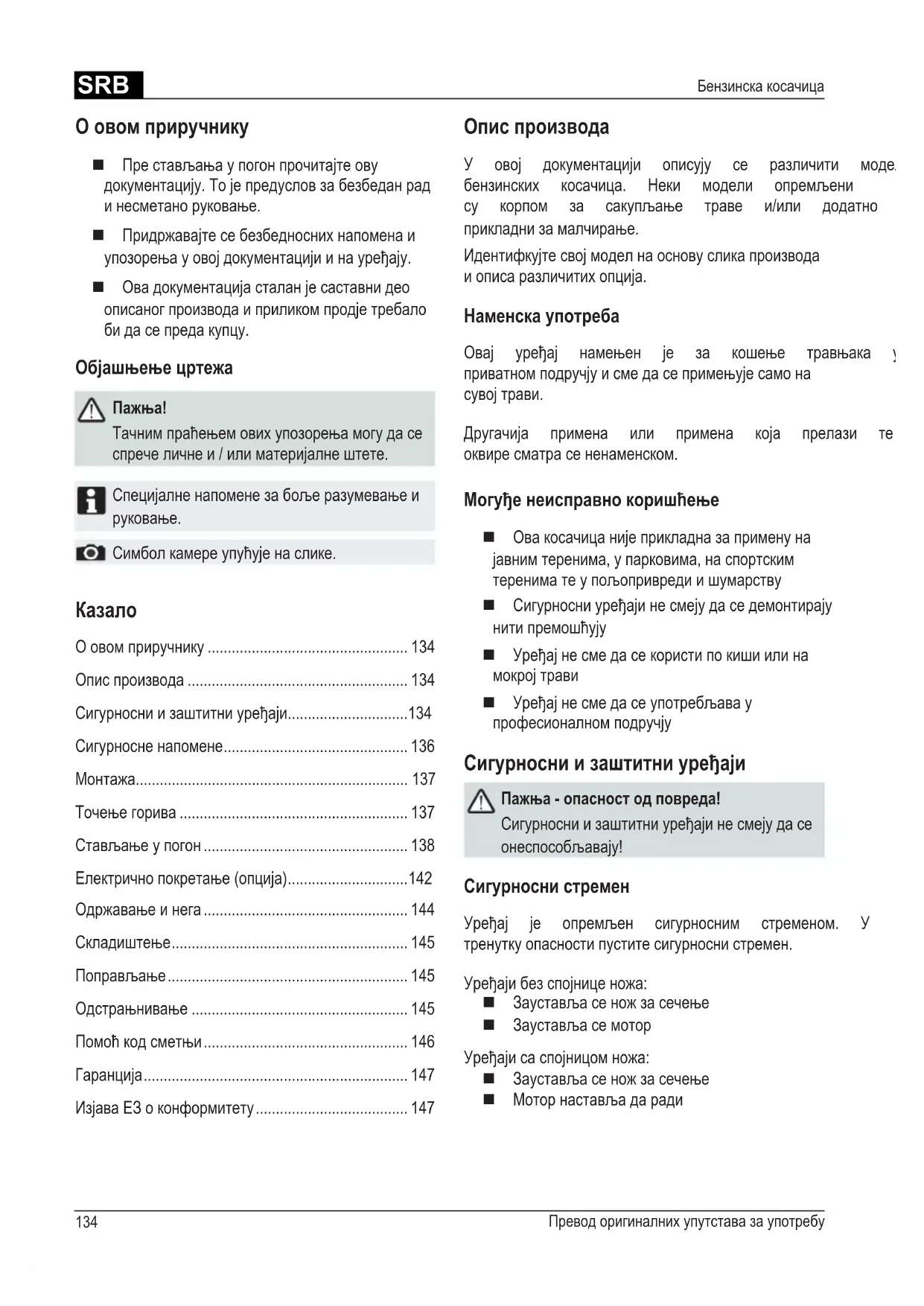

■ Пре стављања у погон прочитајте ову документацију. То је предуслов за безбедан рад и несметано руковање.
■ Придржавајте се безбедносних напомена и упозорења у овој документацији и на уређају.
Ова документација сталан је саставни део описаног производа и приликом продје требало би да се преда купцу.

Објашњење цртежа

Пажња!

Тачним праћењем ових упозорења могу да се спрече личне и / или материјалне штете.

Специјалне напомене за боље разумевање и руковање.

Символ камере упућује на слике.

Казало

О овом приручнику 134

Опис производа 134

Сигурносни и заштитни уређаји....134

Сигурносне напомене.... 136

Монтажа.... 137

Точење горива 137

Стављање у погон.... 138

Одржавање и нега.... 144

Складиштење.... 145

Поправљање 145

Одстрањнивање 145

Помоћ код сметњи.... 146

Гаранција.... 147

Изјава ЕЗ о конформитету.... 147

Опис производа

У овој документацији описују се различити моде бензинских косачица. Неки модели опремљени су корпом за сакупљање траве и/или додатно прикладни за малчирање.

Идентифкујте свој модел на основу слика производа и описа различитих опција.

Наменска употреба

Овај уређај намењен је за кошење травњака ј приватном подручју и сме да се примењује само на сувој трави.

Другачија примена или примена која прелази те оквире сматра се ненаменском.

Могуђе неисправно коришћење

Ова косачица није прикладна за примену на јавним теренима, у парковима, на спортским теренима те у пољопривреди и шумарству
Сигурносни уређаји не смеју да се демонтирају нити премошћују
■ Уређај не сме да се користи по киши или на мокрој трави
■ Уређај не сме да се употребљава у професионалном подручју

Сигурносни и заштитни уређаји

Пажња - опасност од повреда!

Сигурносни и заштитни уређаји не смеју да се онеспособљавају!

Сигурносни стремен

Уређај је опремљен сигурносним стременом. У тренутку опасности пустите сигурносни стремен.

Уређаји без спојнице ножа:

■ Зауставља се нож за сечење
■ Зауставља се мотор

Уређаји са спојницом ножа:

■ Зауставља се нож за сечење
■ Мотор наставља да ради

Захватни поклопац

Захватни поклопац штити од испадајућих делова.

1 Уже стартера 9 Подешавање висине сечења*
2 Старт, Стоп* 10 Спојница ножа*
3 Погон точкова* 11 Мењач Варио*
4 Сигурносни стремен 12 Упутства за употребу
5 Ергономско подешавање висине* 13 Уметак за избацивање траве*
6 Индикатор нивоа напуњености* 14 Запушач*
7 Захватни поклопац* 15 Кит за малчовање*
8 Корпа за сакупљање траве* * зависно од изведбе

Симболи на уређају

	Пажња!Будите посебно опрезни приликом руковања.		Пре радова на механизму за сечење извуците утикач свећице за пальење.
	Пре стављања у погон прочитајте упутства за употребу!		Отпустите кочницу мотора.
	Трећим особама не дозволите да се приближују опасном подручју!		Укључите погон точкова.
[ТАНТ]	Руке и ноге држите даље од механизма за сечење!		Даљинско управљање гасом Старт / Стоп.
[САКН]	Одржавајте одстојаље од подручја опасности.

Додатни символи код уређаја са електричним покретањем

Пажња! Опасност од струјног удара.

Уређај пре радова на одржавању или у случају оштећеног кабла увек искључите из мреже.

Сигурносне напомене

Пажња!

Уређај користите само у технички исправном стању!

Пажња - опасност од повреда!

Сигурносни и заштитни уређаји не смеју да се онеспособљавају!

Пажња - опасност од пожара!

Машину напуњену горивом не чувајте у зградама у којима бензинса испарења могу да дођу у дотицај са отвореним пламеном или варницама!

Подручје око мотора, испушне цеви, кутије за батерију, резервоар горива држите слободне од одрезаног материјала, бензина, уља.

■ Треће особе удалите из подручја опасности
Оператер или корисник машине одговоран је за несређе које могу да се догоде другим особама и њиховој својини
■ Деца или друге особе које нису упознате са упутствима за употребу не смеју да користе уређај
■ Придржавајте се локалних одредаба о минималној старости особе за руковање
■ Уређај не користите под упливом алкохола, дрога или лекова
■ Носите прикладну радну одећу
дугачке панталоне
■ чврсту обућу отпорну на клизање
■ заштиту за слух
■ Код радова на стрминама
■ увек пазите на сигурно упориште

■ увек косите попречно уз стрмину, никак према горе или доле
не косите на стрминама са успоном већим од 20°

■ Радите само код одговарајућег дневног светла или уметне расвете

■ Тело, екстремитете и одећу држите далье од механизма за резање

■ Придржавајте се одредаба о времену рада специфичних за државу

■ За рад припремљен уређај не остављајте без надзора

■ Косите само са оштрим ножевима за сечење

■ Уређај никак не покрећите са оштећеним заштитним направама / заштитним решеткама

■ Уређај никака не покрећите без потпуно уgraђених заштитних направа (на пр.: захватног поклопца, уређаја за прихватање траве)

■ Уређај пре сваке употребе проверите са обзиром на оштећења, пре нове употребе замените оштећене делове

■ Угасите мотор, причекајте док се уређај не заустави и извуците утикач свећице за пальење

код одлагања уређаја
после појављивања сметњи
■ пре попуштања блокада
■ пре одстраньивања зачепљења
после контакта са страним телима

Потражите оштећења на косачици и изведите потребне поправке пре новог покретања и рада са косачицом.

■ Натакните утикач свећице за пальење и покрените мотор

после одклањања сметњи (види табелу сметњи) и провере уређаја
■ после чишћења уређаја

■ Терен за кошење проверите у потпуности и брижљиво, одстраните сва страна тела

■ Будите посебно пажљиви код обртања косачице или када косачицу повлачите према себя

■ Не косите преко препрека (на пр. грана, корења стабала)

■ Одрезани материјал одстрањујте само ако мотор мирује
■ Мотор / нож за сечење искључите ако прелазите преко друге површине која није намењена за кошњу
■ Уређај никак не дижити или носите са укљученим мотором
■ Код пуњења бензина или моторног уља не једите нити не пијте
■ Не удишите бензинска испарења

Монтажа

Придржавајте се приложених упутстава за монтажу.

Пажња!

Уређај сме да се покрене тек после потпуне монтаже.

Точење горива

Пре стављања у погон у коасчицу морате да наточите гориво.

Бензин и уље високо су запальиви!

Увек се придржавајте приложених упутстава за употребу произвођача мотора.

Погонска средства

	Бензин Моторно уље
Врста	нормални бензин /безоловни	погледајтеупутствапроизвођачамотора
Количинапуњења	погледајте упутствапроизвођачамотора	око 0,6 л

Безбедност

Упозорење!

Никада не дозволите да мотор ради у затвореним просторијама. Опасност од тровања!

■ Бензин и уље чувајте само у за то предвићеним судовима
■ Бензин и уље пуните или празните само на отвореном код хладног мотора
■ Бензин или уље не пуните ако је мотор укључен
■ Резевоар немојте превише напунити (бензин се шири)
■ Код точења горива не пушите
Запушач резервоара не отварајте ако мотор ради и ако је врућ
■ Замените оштећени резервоар горива или запушач резервоара
■ Поклопац резервоара увек чврсто затворите
■ У случају излажења бензина:

■ Не покрећите мотор
Избегавајте покушаје пальења
Очистите уређај

■ У случају излажења моторног уља:

■ Не покрећите мотор
Исцурело моторно уље покупите средством за везивање уља или крпом па га стручно одстраните
Чишћење уређаја

Старо уље не:

одлажите у отпад
■ сипајте у канализацију, одвод или на земљу

Препоручујемо да старо уље у затвореном суду предате у центар за рециклажу или сервисну службу за кориснике.

Пуњење бензина

1. Одврните поклопац резервоара за гориво, спремите га на чисто место.
2. Бензин пуните левком.
3. Отвор за пуњење резервоара чврсто затворите и очистите.

Пуњење моторног уља

Стављање у погон

Пажња!

Уређај не сме да се користи са лабавим, оштећеним или истрошеним механизмом за резање или деловима за учвршћивање! Пре сваког стављања у погон проведите визуелну контролу.

Символ камере на следећим страницама упућује на слике на страницама 4–7.

Подешавање висине резања

Пажња - опасност од повреда!

Висину сечења подешавајте само код искљученог мотора и мирујућег ножа за сечење.

• Све точкове увек подесите на исту висину сечења.
• Подешавање висине сеченја зависно је од модела.

1. Држите притиснуто дугме централног подешавања висине (☐/1).

За краћи травњак притисните рукохват централног подешавања висине надоле (2/2)
За дужу траву повущите рукохват централног подешавања висине према горе (1/2)
Приказује се степен централног поешавања висине (1/3)

1. Пустите дугме у жељеној висини сечења.

Подешавање осовине или централно подешавање (☐, 3)

1. Притисните полугу за отклъучавање на страну и држите је.
2. Полугу помакните улево или удесно у жељену висину резања.
3. Пустите да полуга ускочи у лежиште.
4. Пазите на једнаки положај ускакања у лежиште код свих точкова.

Брзо подешавање појединачних точкова или подешавање осовине (☐)

1. Полугу за отклъучавање притисните на страну и држите је.
2. Полугу помакните улево или удесно у жељену висину резања.
3. Пустите да полуга ускочи у лежиште.
4. Пазите на једнаки положај ускакања у лежиште код свих точкова.

Подешавање појединачних точкова (☐)

1. Одврните завртањ точка.
2. Завртањ точка утакните у рупу за жељену висину сечења.
3. Затегните завртањ точка.
4. Пазите на једнак положај рупа код свих точкова.

Централно подешавање осовине (10)

1. Оба палца положите на крајеве осовине.
2. Прсте положите под кућиште косачице.
3. Осовину обим палцима извуците из досадашњег утора за висину сечења.
4. Осовину обим палцима извуците пред жельени утор за висину сечења и пустите да ускочи у лежиште.
5. Пазите на једнаки положај ускакања у лежиште код свих точкова.

Кошња са корпом за сакупљање траве

Пажња - опасност од повреда!

Корпу за сакупљање траве скидајте или постављајте само код искљученог мотора и мирујућег ножа за сечење.

1. Дигните захватни поклопац и корпусу за сакупљање траве обестие у држаче (Ф).

Индикатор нивоа напуњености

Индикатор нивоа напуњености струјањем ваздуха се приликом кошње притишће према горе (čta).

Уколико је корпа за сакупљање траве пуна, индикатор нивоа напуњености належе на корпу (☐b). Корпа за сакупљање траве мора да се испразни.

Пражњење корпе за сакупљање траве

1. Дигните захватни поклопац.
2. Скините корпусу за сакупљање траве и извадите је према назад (8).
3. Испразните корпусу за сакупљање траве.
4. Дигните захватни поклопац и корпусу за сакупљање траве поново обесите у држаче (6).

Кошња без корпе за сакупљање траве

Пажња!

Косите само код делујуће закретне опруге захватног поклопца без корпе за сакупљање траве.

Код малчовања одрезани материјал не сакупљ се него остаје на травњаку. Малч штити тл исушивања и снабдева га хранивима.

Најбољи резултати постижу се редовитим сечењем уназад за око 2 цм. Брзо се распада саг трава са меканим ткивом лишћа.

■ Висина траве пре малчовања: максимально 8 цм
■ Висина траве после малчовања: најмање 4 цм

Брзину сечења прилагодите малчовању, не ходајте пребрзо.

Уметање комплета за малчовање

Пажња - опасност од повреда!

Комплет за малчовање умећите или одстранујите само код искљученог мотора и мирујућег ножа за сечење.

1. Скините корпусу за сакупљање траве ( )
2. Дигните захватни поклопац и комплет за малчовање уметните у отвор за избацивање траве (19).
   Засун мора да ускочи у лежиште.

Одстраньивање комплета за малчовање

Захватни поклопац због силе опруге належе 3. Кавуците комплет за малчовање (10/2). кућиште косачице. Одрезана трава тако се избацује уназад доле.

Кошња са бочним избацивачем (опција)

Пажња - опасност од повреда!

Бочни избацивач скидајте или постављајте само ако је мотор искључен и нож за сечење мирује.

Уметање бочног избацивача

1. Одстраните корпус за сакупљање траве и уметните комплет за малчовање.
2. Отворите и чврсто држите поклопац за бочни избацивач (1/1).
3. Уметните канал бочног избацивача (11/2).
4. Полако затворите поклопац. Поклопац обзебеђује канал бочног избацивача од испадања.

Одстраньивање бочног избацивача

1. Отворите и чврсто држите поклопац за бочни избацивач (☐1/1).
2. Одстраните бочни избацивач и затворите поклопац (1/2).

Подешавање висине руче (опција)

Подешавање дугмета

1. Држите притиснута оба дугмета на горњој пречници и подесите жељени положај (312/1).
2. Пустите дугмад да горња пречница ускочи у лежиште.

Подешавање стега

1. Чврсто држите пречницу и попустите обе стеге (2/2).
2. Пречницу поставите у жељени положај.
3. Затворите стеге.

Покрените мотор

Пажња - опасност од тровања!

Никада не дозволите да мотор ради у затвореним просторијама.

Пажња - опасност од повреда!

Уређај приликом покушаја покретања не преврћте.

• Мотор покрените само ако је нож монтиран (нож служи као замашна маса)
• Код покретања радно загрејеног мотора НЕ користите чок или дугме прајмера
• Не мењајте поставке регулатора на мотору

■ Уређај не покрећите ако канал избацивача није прекривен са неким од следећих делова:

корпом за сакупљање траве
захватним поклопцем
комплетом за малчовање

■ Прекидач покретача активиште са посебном пажьом у складу са упутствима произвођача

■ Покретање уређаја у ниској трави

Ознака положаја на уређају:

Чок*Укљ Искљ
Даљинско управљање гасом*Старт Стоп
Даљинско управљање гасом помоћу чока*
Мењач Варио*Брзо Споро
Спојница ножа*Укљ Искљ

без далъинског управљања гасом, са чоком

1. Чок поставите на положај 1 ( 12/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај 2 (3/2).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

без даљинског управљања гасом, са прајмером (16)

1. Дугме прајмера притисните 3 пута у временском раздобљу од око 2 секунда (16). Код температура нижих од 10 °C den дугме прајмера притисните 5 пута.
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

без даљинског управљања гасом, без прајмера/чока

1. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
2. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).

Код мотора је фиксно подешен гас. Регулација броја обртаја није могућа.

са даљинским управљањем гасом, са чоком

Даљинско управљање гасом са чоком

1. Полугу за гас поставите на положај ⚫(1791).
2. Сигурносно стреме повущите до горње пречнице и чврсто га држите (17) – сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извущите и затим пустите да се поново полако намота (18).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај између 🚫 и 🚫 (☐ 14/2).

са даљинским управљањем гасом, без прајмера/чока

Даљинскоуправљање гасомСтарт Стоп

1. Полугу за гас поставите на положај 📄 (20/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) - сигурносно стреме не ускаче у лежиште.
3. Уже стартера нагло извущите и затим пустите да се поново полако намота (18).
4. Након загревања мотора (око 15–20 секунда) чок поставите на положај између 🚙️ и 🚙️ (20).

са даљинским управљањем гасом, са прајмером (6)

Дальинско управљање гасом Старт Стоп

1. Полугу за гас поставите на положај 📄 (20/1).
2. Дугме прајмера притисните 3 пута у временском раздобљу од око 2 секунда (16). Код температура нижих од 10 °C den дугме прајмера притисните 5 пута.
3. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) - сигурносно стреме не ускаче у лежиште.
4. Уже стартера нагло извуците и затим пустите да се поново полако намота (18).
5. Чим мотор проради, полугу гаса за жељени број обртаја мотора поставите на положај између и (20).

Електрично покретање (опција)

Електрично покретање са прајмером (6)

1. Полугу гаса поставите на положај "СТАРТ" (☎5/1).
2. Дугме прајмера притисните 3 пута у временском раздобљу од око 2 секунда (16). Код температура нижих од 10 °C den дугме прајмера притисните 5 пута.
3. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
4. Кључ за пальење у брави за пальење обрните до краја удесно (19).
5. Чим мотор проради, пустите кључ за пальење (враћа се на положај "0").
6. Полугу гаса поставите у складу са жељеним бројем обртаја мотора на положај између 🎂 и 🎂 (15/2).

Електрично покретање без прајмер/чока (15)

1. Полугу гаса поставите на положај "СТАРТ" (15/1).
2. Сигурносно стреме повущите до горње пречнице и чврсто држите (17) – сигурносно стреме не ускаче у лежиште.
3. Кључ за пальење у брави за пальење обрните до краја удесно (19).
4. Чим мотор проради, пустите кључ за пальење (враћа се на положај "0").
5. Полугу гаса поставите у складу са жељеним бројем обртаја мотора на положај између 🎂 и 🎂 (15/2).

Спојница ножа (опција)

Спојница ножа Уклъ Искљ

Са спојницом ножа нож за сечење може да се укопча и ископча док мотор наставља да ради.

Укапчање ножа за сечење

1. Сигурносно стреме повущите до горње пречнице и чврсто држите (47) - Сигурносно стреме не ускаче у лежиште.
2. Полугу квачила одмакните од тела ( 1941)
3. Нож за сечење се укапча.

1. Пустите сигурносно стреме ( 15).
2. Нож за сечење се искапча.
3. Полуга квачила прелази у положај мировања (1/2).

Искључивање мотора

Уређај без квачила ножа

1. Полугу за гас поставите на положај

- Мотор се искључује.

Пажња, тешке порезотине!

Мотор може да ради још неко време. Након искључивања се осведочите да мотор мирује.

Уређај са квачилом ножа

Спојница ножа

Уклъ

Искль

1. Пустите сигурносно стреме ( 25).

2. Полугу за гас поставите у положај 📄 (20/2).

- Мотор се искључује.

Пажња, тешке порезотине!

Мотор може да ради још неко време. Након искључивања се осведочите да мотор мирује.

Мењач укључујте само ако мотор ради.

Укључивање погона точкова

1. Ручицу за укључивање мењача притисните према горьој пречници и држите (22) – ручица за укључивање мењача не ускаче у лежиште.

- Укључује се погон точкова.

Искључивање погона точкова

1. Пустите ручицу за уклъучивање мењача ( 24).

- Погон точкова се искључује.

Мењач Варио (Speed Control) (опција)

Мењач Варио

Брзо

Споро

Са мењачем Варио може континуирано да са подешава брзина вожње косачице.

Пажња!

Полугу активишите само ако мотор ради.

Мењање брзина без погона мотора може оштетити механизмам погона.

■ За више брзине повущите полугу (23)
у смеру (23/2)
■ За нижу брзину повущите полугу (23) у смеру
(3/1)

Брзину вожње увек прилагодите актуелном

стању тла и травњака.

Одржавање и нега

Пажња - опасност од повреда!

• Пре свих радова на одржавању и нези увек искључите мотор и ивзущите утикач свећице за пальење.
• Мотор може да ради још неко време. Након искључивања се осведочите да мотор мирује.
• Код радова на одржавању и нези на ножу за сечење увек носите радне рукавице!

■ Направу за прикупљање траве редовито проверавајте са обзиром на деловање и истрошеност
■ Уређај чистите након сваке употребе
■ Уређај не прскајте водом Продрла вода може довести до сметњи (систем пальења, уплињач)
■ Нож за сечење редовито контролишите са обзиром на оштећења
■ Покварене пригушиваче звука увек замените

Нагињање косачице

Зависно од произвођача мотора према горе морају бити обрнути следећи делови:

■ уплињач / филтар за ваздух (26)
■ свећица за пальење (27)

Придржавајте се упутстава за употребу произвођача мотора!

Брушење / замена ножа за сечење

■ Тупе или оштећене ножеве за сечење дајте наоштрити / обновити само у сервисној радионици или овлашћеном стручном погону
■ Избрушени ножеви за сечење морају бити центрирани

Пажња!

Нецентрирани ножеви доводе до јаких вибрација и оштећују косачицу.

Пуњење батерије стартера (опција)

Батерија стартера не треба да се одржава и у нормалном случају пуни се у косачици. У посебним случајевима батерију мора да напункорисник:

■ пре првог стављања косачице у погон
■ приликом пуњења, пре зимске паузе или код ужег мировања (> 6 месеци)

Поступак пуњења:

1. Пуњач извадите из претинца за батерију.
2. Кабл батерије одвојите од кабла мотора ( 28).
3. Кабл батерије повежите са каблом пуњача (29).
4. Пуњач прикључите на струјну мрежу. Напон струјне мреже мора да се поклапа са радним напоном пуњача.

Време пуњења износи око 36 часова. Употребљавајте само испоручени оригинални пуњач.

Пажња!

• Батерију стартера пуните само у сувим, добро проветреним просторијама.
• Косачицу не покрећите за време пуњења.

Hera мотора

Замена моторног ульа

1. Припремите суд прикладан за покупљање уља.
2. Пустите да уље у целости истече кроз отвор за пуњење уља или га усишите.

Рабљено моторно уља одстраните у складу са заштитом човекове околине!

Препоручујемо да старо уље у затвореном суду предате у центар за рециклажу или сервисну службу за кориснике.

Старо уље не

• одлажите у отпад
• сипајте у канализацију или одвод
• сипајте на земљу

Замена филтера за ваздух

■ Придржавајте се наомене произвођача мотора.

Замена свећице за пальење

■ Придржавајте се наомене произвођача мотора.

Погон точкова (опција)

Подешавање потезног ужета

Ако се погон точкова код покренутог мотора више

не може укључити или искључити, мора се подесити одговарајуће потезно уже.

Пажња!

Потезно уже подешавајте само ако је мотор искључен.

1. Обрните подесиви део на потезном ужету у смеру стрелице (30).
2. За проверу подешености покрените мотор и укључите погон точкова.
3. Уколико погон точкова још увек не функционише, косачица мора да се одведе у сервисну радионицу или овлашћени стручни

Подмазивање малог погонског зупчаника

■ Мали погонски зупчаник на осовини мењача са времена на време науљите уљем за прскање

Пажња - опасност од експлозије!

Уређај не складиштите код отвореног пламена или извора топлине.

■ Пустите да се мотор охлади
■ За чување уз уштеду места спустите горњу пречницу (1, 32)
■ Уређај складиштите на сувом и за децу и неовлашћене особе недоступном месту
■ Батерију стартера складиштите без мраза
■ Батерију стартера са времена на време додатно напуните
Испразните резревоар за бензин
Извуците утикач свећице за пальење

Поправљање

Поправке смеју да изводе само сервисне радионице и овлашћени стручни погони.

Одстраньнивање

Истрошене, исцуреле или покварене батерије стартера не одстрањујте кроз кућно смеће!

Амбалажа, уређај и прибор произведени су од материјала који може да се рециклира па треба да се одстране на одговарајући начин.

Помоћ код сметњи

Пажња!

Нож и осовина ножа не смеју да се поравнавају.

Сметња Решење
Мотор није прорадио▪ Напуните бензин▪ Полугу гаса поставите на "Старт"▪ Укључите чок▪ Ручицу за укључивање мотора притисните према горњој пречници▪ Проверите свећицу за пальење, евентуално је обновите▪ Очистите филтер за ваздух▪ Нож за кожење обрните на месту▪ Допуните батерију стартера▪ Покрените на покошеној површини
Снага мотора опада▪ Исправите висину сечења▪ Избрусите / обновите нож за кошење▪ Очистие канал избацивача/кућиште▪ Очистите филтер за ваздух▪ Смањите радну брзину
Неравномерно сечење▪ Избрусите / обновите нож за кошење▪ Исправите висину сечења
Корпа за сакупљање траве не пуни се довољно▪ Исправите висину сечења▪ Пустите да се травњак осуши▪ Избрусите / обновите нож за кошење▪ Очистите решетку корпе за сакупљање траве▪ Очистие канал избацивача/кућиште
Погон точкова не функционише▪ Подесите потезно уже▪ Клинасти каиш покварен▪ Потражите сервисну радионицу▪ Одстраните прљавштину у погону точкова, зупчастом каишу и мењачу▪ Једносмерне механизме (мали погонски зупчаник на осовини мењача)науљите уљем за прскање
Точкови се код укљученог мењача не обрђу▪ Додатно затегните завртње точкова▪ Главчина точка покварена▪ Клинасти каиш покварен▪ Потражите сервисну радионицу
Уређај неуобичајено јако вибрира▪ Проверите нож за кошење

У случају сметњи које нису наведене у табели или које не можете одстранити сами обраитите се нашој надлежној сервисној служби.

■ Стручна провера увек је потребна:

након наилажења на препреку
код неочекиваног застоја мотора
код оштећења мењача
код поквареног клинастог кайша
код савијеног ножа
код савијеног вратила мотора

Изјава ЕЗ о конформитету

Евентуалне грешке у материјалу или производњи на уређају уклонићемо за време законског рі гаранцијских права у складу са нашим избором тако да из поправимо или да испоручимо нове делове. Рок застаре увек се одређује према праву државе у којој је уређај био купљен.

■ стручног руковања уређајем
■ поштивања упутстава за употребу
■ употребе оригиналних резервних делова

■ покушаја поправљања на уређају

■ техничких измена на уређају

■ ненамеске употребе (на пр. професионалног или комуналног коришћења)

Гаранција не обухвата:

- оштећења лака које произлазе из нормалне истрошености

■ потрошне делове који су на картици резервних делова означени оквиром XXX XXX (X)

■ моторе са унутрашњим изгарабем – За њих вреде посебне гаранцијске одредбе појединих произвођача мотора

У случају из гаранције обратите се са овом гаранцијском изјавом и потврдом о купњи своме продавачу или најближој овлашћеној сервисној служби. Овом гаранцијском изјавом не мењају се законска права на гаранцију за недостатке купца према продавачу.

O tym podręczniku

Индикатор за полнење на кошот

Постапка на полнење:
