5231 SP-A - Kosačka na trávu SOLO - Bezplatný návod na obsluhu

Typ produktu	Plynová (benzínová) kosačka na trávu
Značka	SOLO
Model	5231 SP-A
Určené použitie	Kosenie trávnika v súkromných priestoroch na suchej tráve
Typ motora	Benzín 4-takt
Štartovanie	Manuálne (štartovacie lanko) alebo elektrické (voliteľné)
Nastavenie výšky kosenia	Centrálne alebo na každom kolese, niekoľko stupňov
Šírka kosenia	Približne 53 cm (odhad)
Kôš na trávu	Áno, s indikátorom úrovne
Mulčovacia súprava	Voliteľné (mulčovanie)
Bočný výhoz	Voliteľné
Pohon kolies	Voliteľné, s variátorom rýchlosti (Vario)
Bezpečnostné zariadenia	Bezpečnostná lišta, deflektor
Údržba	Čistenie po každom použití, brúsenie/výmena noža, výmena motorového oleja, výmena vzduchového filtra a zapaľovacej sviečky
Palivo	Bežný bezolovnatý benzín
Motorový olej	Približne 0,6 L, podľa odporúčaní výrobcu

Často kladené otázky - 5231 SP-A SOLO

Čo robiť, ak motor nenaskočí?

Najskôr skontrolujte hladinu benzínu a že plynová páka je v polohe štartu. Uistite sa, že bezpečnostná lišta je pevne pritlačená k rukoväti. Skontrolujte zapaľovaciu sviečku a vzduchový filter. Ak elektrický štartér nefunguje, dobite batériu. Skúste naštartovať na už pokosenej ploche.

Ako nastaviť výšku kosenia?

Výška kosenia sa nastavuje buď centrálne (centrálne tlačidlo), alebo individuálne na každom kolese. Pre centrálne nastavenie podržte stlačené tlačidlo a posuňte rukoväť dopredu alebo dozadu. Pre individuálne nastavenie uvoľnite skrutku kolesa a umiestnite ho do príslušného otvoru. Uistite sa, že všetky kolesá sú na rovnakej úrovni.

Prečo klesá výkon motora?

Môže to byť spôsobené príliš nízkou výškou kosenia, tupým alebo poškodeným nožom, upchatým výhozným kanálom, špinavým vzduchovým filtrom alebo príliš vysokou rýchlosťou posuvu. Najskôr upravte výšku kosenia, vyčistite vzduchový filter a skontrolujte nôž.

Ako dosiahnuť pravidelné kosenie?

Uistite sa, že nôž je dobre nabrúsený a vyvážený. Nastavte výšku kosenia rovnomerne na všetkých kolesách. Vždy koste primeranou rýchlosťou a na čo najsuchej tráve. Vyhnite sa koseniu príliš vysokej trávy naraz (nekoste viac ako 1/3 výšky).

Kôš na trávu sa nenaplní úplne, čo robiť?

Skontrolujte výšku kosenia (príliš nízka?), nechajte trávnik vyschnúť pred kosením. Tupý nôž môže znížiť sací výkon. Vyčistite mriežku koša na trávu a výhozný kanál, aby ste predišli upchatiu.

Ako používať mulčovaciu súpravu (mulčovanie)?

Mulčovacia súprava umožňuje jemné rozdrvenie trávy a ponechanie na mieste. Vložte ju do výhozného otvoru po odstránení koša na trávu. Pre dobrý výsledok koste pravidelne (kosenie približne 2 cm) a nekoste trávu vyššiu ako 8 cm. Výška po kosení by mala byť aspoň 4 cm.

Čo robiť, ak nefunguje pohon kolies?

Skontrolujte, či motor beží (pohon sa aktivuje len pri bežiacom motore). Ak sa nezapne, možno bude potrebné nastaviť Bowdenov kábel otáčaním nastavovacieho prvku. Ak to problém nevyrieši, klínový remeň môže byť chybný alebo v prevodovke môžu byť nečistoty. Obráťte sa na odborný servis.

Ako udržiavať kosiaci nôž?

Nôž musí byť nabrúsený alebo vymenený, ak je tupý alebo poškodený. Túto operáciu vykonajte v servisnom stredisku alebo odborníkom. Nabrúsené nože musia byť vyvážené, aby sa predišlo vibráciám. Pri manipulácii vždy noste rukovice.

Aké sú základné bezpečnostné pokyny?

Vždy si prečítajte návod na obsluhu pred použitím. Nikdy nekoste na svahu strmšom ako 20°, vždy naprieč svahom. Noste dlhé nohavice, pevnú obuv a ochranu sluchu. Udržujte deti a zvieratá v bezpečnej vzdialenosti. Nenechávajte stroj bez dozoru s bežiacim motorom. Pred akýmkoľvek zásahom vypnite motor.

Ako skladovať kosačku v zime?

Vyprázdnite palivovú nádrž a nechajte motor vychladnúť. Vyberte zapaľovaciu sviečku. Vyčistite stroj a uskladnite ho na suchom mieste chránenom pred mrazom. Ak je kosačka vybavená elektrickým štartérom, pravidelne dobíjajte batériu. Rukoväť môžete zložiť pre úsporu miesta.

NÁVOD NA OBSLUHU 5231 SP-A SOLO

■ Noste vhodné oblečení:

- Pohon kol se aktivuje.

Deaktivace pohonu kol

- Pohon kol se deaktivuje.

Ze záruky je vyňato:

Pred uvedením do prevádzky si prečítajte tento návod na použitie. Je to predpoklad pre bezpečnú prácu a bezporuchovú prevádzku.
■ Dodržiavajte bezpečnostné a výstražné pokyny v tejto dokumentácii a k zariadeniu.
Návod na použitie si odložte pre neskoršie použitie a odovzdajte ho aj d'alšiemu používatel'ovi.

Vysvetlenie značiek

Pozor!

Presným dodržiavaním týchto výstražných pokynov môžete zabrániť ublíženiu na zdraví a/alebo vecným škodám.

Špeciálne pokyny pre lepšiu zrozumiteľnosť a manipuláciu.

Uvedenie do prevádzky....180

Elektrický štart (alternativa) 184

Údržba a ošetrovanie .... 186

Skladovanie....187

Opravy....187

Likvidácia....187

ES vyhlásenie o zhode....189

Popis výrobku

V tejto dokumentácii sú popísané rozličné modely benzínových kosačiek na trávu. Niektoré modely sú vybavené boxom na zachytávanie trávy a/alebo sú navyše vhodné na mulčovanie.

Použitie v súlade s určením

Tento výrobok je určený na kosenie trávnatých plôch v súkromnej oblasti a smie sa používať iba na vysušenej tráve.

Používanie na iné účely, ako sú uvedené, sa považuje za používanie v rozpore s určením.

Možné chybné používanie

Táto kosačka na trávu nie je určená na používanie vo verejných priestoroch, parkoch, na športoviskách, ako ani v poľnohospodárstve a lesníctve.
- Bezpečnostné zariadenia sa nesmú demontovať ani premostit'.
Výrobok sa nesmie používať v daždi alebo na mokrej tráve.
Výrobok sa nesmie prevádzkovat' pri komerčnom použití.

Bezpečnostné a ochranné zariadenia

Pozor - Nebezpečenstvo poranenia!

Bezpečnostné a ochranné zariadenia sa nesmú vypínat'!

Bezpečnostný strmeň

Výrobok je vybavený bezpečnostným strmeňom. V momente nebezpečenstva bezpečnostný strmeň pustite.

Kosačky bez nožovej spojky:

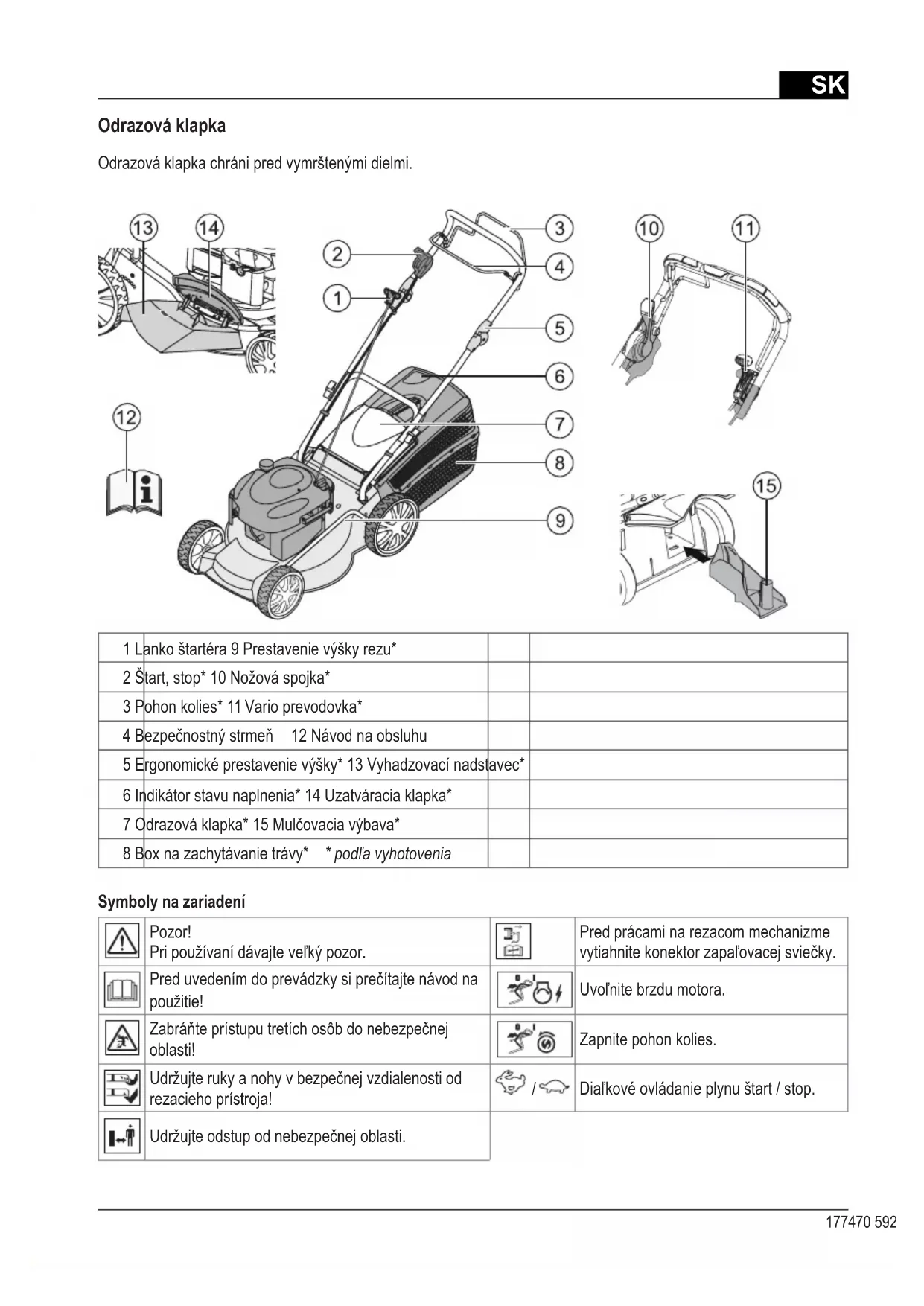

Odrazová klapka chráni pred vymrštenými dielmi.

1 Lanko štartéra 9 Prestavenie výšky rezu*
2 Štart, stop* 10 Nožová spojka*
3 Pohon kolies* 11 Vario prevodovka*
4 Bezpečnostný strmeň 12 Návod na obsluhu
5 Ergonomické prestavenie výšky* 13 Vyhadzovací nadstavec*
6 Indikátor stavu naplnenia* 14 Uzatváracia klapka*
7 Odrazová klapka* 15 Mulčovacia výbava*
8 Box na zachytávanie trávy* * podľa vyhotovenia

	Pozor!Pri používaní dávajte veľký pozor.		Pred prácami na rezacom mechanizme vytiahnite konektor zapal’ovacej sviečky.
	Pred uvedením do prevádzky si prečítajte návod na použitie!		Uvoľnite brzdu motora.
	Zabráňte prístupu tretích osôb do nebezpečnej oblasti!		Zapnite pohon kolies.
	Udržujte ruky a nohy v bezpečnej vzdialenosti od rezacieho prístroja!		Dial’kové ovládanie plynu štart / stop.
	Udržujte odstup od nebezpečnej oblasti.

Prídavné symboly pri typoch s elektrickým štartom

Prípojné vedenie držte mimo dosahu rezacích nožov.

Zariadenie používajte len v technicky bezchybnom stave!

Pozor - Nebezpečenstvo poranenia!

Bezpečnostné a ochranné zariadenia sa nesmú vypínat'!

Pozor - Nebezpečenstvo požiaru!

Natankovaný stroj neuschovávajte v budovách, v których sa môžu benzínové výpary dostat' do kontaktu s otvoreným ohňom alebo iskrami!

Oblast' okolo motora, výfuku, batériovej skrinky, palivovej nádrže držte mimo posekanej hmoty, benzínu, oleja.

■ Zabráňte prístupu tretích osôb do nebezpečnej oblasti.
■ Používatel' je zodpovedný za nehody s ostatnými osobami alebo s ich vlastníctvom.
■ Deti alebo ostatné osoby, ktoré nepoznajú návod na obsluhu, nesmú kosačku používať.
■ Dodržiavajte miestne ustanovenia o minimálnom veku obsluhujúcej osoby.
■ Zariadenie nesmú obsluhovať osoby pod vplyvom alkoholu, drog alebo liekov.

■ Noste viacúčelový pracovný odev:

dlhé nohavice
pevná a protišmyková obuv
ochrana sluchu

dávajte vždy pozor na bezpečné postavenie
koste vždy priečne k svahu, nikdy nie nahor alebo nadol

■ nekoste na svahoch so stúpaním viac ako 20°

■ Pracujte iba pri dostatočnom dennom svetle alebo pri umelom osvetlení.

■ Telo, končatiny a odev držte mimo dosahu rezacieho mechanizmu.

■ Dodržiavajte ustanovenia pre prevádzkovú dobu špecifické pre danú krajinu.

■ Kosačku pripravenú na prevádzku nenechávajte bez dozoru.

■ Kosačku nikdy neprevádzkujte s poškodenými ochrannými zariadeniami / ochrannými mrežami.

■ Kosačku nikdy neprevádzkujte bez úplne zabudovaných ochranných zariadení (napr.: odrazová klapka, zariadenia na zachytávanie trávy).

Pred každým použitím skontrolujte poškodenie kosačky, pred opätovným použitím nechajte vymenit' poškodené diely.

- Odstavte motor, počkajte na zastavenie kosačky a vytiahnite konektor zapalovacej sviečky:

pri opustení kosačky
po výskyte porúch
pred uvol'nením blokovaní
pred odstránením upchaní
■ po kontakte s cudzími telesami

Vyhľadajte poškodenia na kosačke na trávu a vykonajte potrebné opravy, skôr ako kosačku na trávu znova spustíte a budete s ňou pracovat'.

■ Zastrčte konektor zapal'ovacej sviečky a naštarujte motor.

po odstránení poruchy (pozri tabul'ku porúch) a kontrole kosačky
po čistení kosačky

■ Terén, ktorý sa má kosit', úplne a starostlivo skontrolujte, odstráňte všetky cudzie telesá.

Zvláštna pozornosť sa vyžaduje pri obracaní kosačky na trávu alebo ked' kosačku na trávu prisúvate k sebe.

■ Nekoste cez prekážky (napr. vetvy, korene stromov).

■ Vypnite motor / rezacie nože, ked' chcete križovat' inú plochu, ako máte kosit'.
Nikdy nedvíhajte ani nenoste kosačku s bežiacim motorom.
■ Pri plnení benzínom alebo motorovým olejom nejedzte ani nepite.
■ Benzínové výpary nevdychujte.

Montáž

Zariadenie sa smie prevádzkovat' až po kompletnej montáži.

Tankovanie

Pred uvedením do prevádzky musíte kosačku na trávu natankovať.

Varovanie - Nebezpečenstvo požiaru!

Benzín a olej sú vel'mi silne horl'avé!

Prevádzkové prostriedky

	Benzín Motorový	olej
Druh	normálnybenzín /bezolovnatý	pozri pokynyvýrobcu motora
Množstvonáplne	pozri pokynyvýrobcu motora	cca 0,6 l

Bezpečnost'

Upozornenie!

Motor nenechávajte zapnutý v uzatvorených priestoroch. Nebezpečenstvo otravy!

■ Benzín a olej uschovajte iba v špeciálnej nádobe.
■ Benzín a olej napíňajte alebo vyprázdňujte na vol'nom priestranstve iba pri studenom motore.
■ Benzín alebo olej nenapíňajte pri bežiacom motore.
■ Nádrž neprepíňajte (benzín sa rozpína).
■ Pri tankovaní nefajčite.
■ Neotvárajte uzáver nádrže pri bežiacom alebo horúcom motore.
■ Poškodenú nádrž alebo poškodený uzáver nádrže vymeňte.
■ Kryt nádrže vždy pevne uzatvorte.
■ V prípade, ak vytečie benzín:
neštartujte motor
zabráňte pokusom zapal’ovania
očistite zariadenie
■ Ak vytiekol motorový olej:
neštartujte motor
vytečený motorový olej nasajte pomocou sorbentu alebo handry a riadne zlikvidujte
očistite zariadenie

Starý olej:

■ neodhadzujte do odpadu
■ nevylievajte do kanalizácie, odtoku alebo na zem

Odporúčame odovzdat' starý olej v zatvorenej nádobe v stredisku na recykláciu alebo v zákazníckom centre.

Naplnenie benzínu

Naplnenie motorového oleja

Uvedenie do prevádzky

Pozor!

Nesmie sa používať kosačka s uvoľneným, poškodeným alebo opotrebovaným rezacím mechanizmom alebo upevňovacími časťami! Pred každým uvedením do prevádzky vykonajte vizuálnu kontrolu.

Symbol kamery na nasledujúcich stranách odkazuje na obrázky, strana 4–7.

Nastavenie výšky rezu

Pozor - Nebezpečenstvo poranenia!

Výšku rezu prestavujte iba pri vypnutom motore a zastavenom rezacom noži.

• Všetky kolesá nastavte vždy na rovnakú výšku rezu.
• Prestavenie výšky rezu je závislé od modelu.

Centrálné prestavenie (☐)

1. Tlačidlo centrálneho prestavenia výšky nechajte stlačené (☐/1).

■ Pre kratšie kosenie zatlačte držadlo centrálneho prestavenia výšky smerom dole (6/2)
■ Pre dlhšie kosenie zatlačte držadlo centrálného prestavenia výšky smerom hore (c1/2)
Stupeň centrálného prestavenia výšky sa zobrazí (1/3)

Prestavenie nápravy alebo centrálné prestavenie (☐, 3)

Rýchle prestavenie jednotlivého kolesa alebo prestavenie nápravy (☐)

1. Na odblokovanie zatlačte páku na stranu a podržte ju.
2. Páku posuňte doľava alebo doprava do želanej výšky rezu.
3. Páku nechajte zaskočit'.
4. Dávajte pozor na rovnakú polohu zarážky pri všetkých kolesách.

Prestavenie jednotlivého kolesa (☐)

1. Uvol'nite skrutku kolesa.
2. Zastrčte skrutku kolesa do otvoru pre želanú výšku rezu.
3. Skrutku kolesa pevne dotiahnite.
4. Dávajte pozor na rovnakú polohu otvoru pri všetkých kolesách.

Centrálné prestavenie nápravy (6)

Kosenie s boxom na zachytávanie trávy

Pozor - Nebezpečenstvo poranenia!

Box na zachytávanie trávy odoberte alebo upevnite iba pri vypnutom motore a zastavenom rezacom noži.

1. Odrazovú klapku nadvihnite a zaveste do držiaka box na zachytávanie trávy (☐).

Indikátor stavu naplnenia

Indikátor stavu naplnenia sa prostredníctvom prúdu vzduchu pri kosení tlačí nahor (cia).

Ak je box na zachytávanie trávy plný, nastane indikácia stavu naplnenia na boxe (☐b). Box na zachytávanie trávy sa musí vyprázdnit'.

Vyprázdnenie boxu na zachytávanie trávy

1. Nadvihnite odrazovú klapku.
2. Box na zachytávanie trávy vyveste a odoberte smerom dozadu (☐).
3. Box na zachytávanie trávy vyprázdnite.
4. Odrazovú klapku nadvihnite a zaveste box na zachytávanie trávy znova do držiaka (18).

Kosenie bez boxu na zachytávanie trávy

Pozor!

Koste iba pri funkčných otočných pružinách Odrazovej klapky bez boxu na zachytávanie trávy.

Odrazová klapka dosadá na teleso kosačky na trávu prostredníctvom pružinovej sily. Rez trávy sa tak vyhadzuje smerom dozadu dole.

Mulčovanie s mulčovacou výbavou (alternatíva)

Pri mulčovaní sa rezaný materiál nenazbiera, ale zostane na tráve. Mulč chráni pôdu pred vysušením a zásobuje ju výživnými látkami.

Najlepšie výsledky sa dosiahnu pravidelným spätným rezom o cca 2 cm. Iba mladá tráva s mäkkým listovým tkanivom rýchlo zhnije.

■ Výška trávy pred mulčovaním: Maximálne 8 cm
■ Výška trávy po mulčovaní: Minimálne 4 cm

Prispôsobte rýchlost' kroku mulčovania, nechod'te príliš rýchlo.

Vloženie mulčovacej výbavy

Pozor - Nebezpečenstvo poranenia!

Mulčovaciu výbavu vkladajte a odstraňujte iba pri vypnutom motore a zastavenom rezacom noži.

Ak mulčovacia výbava nezaskočí, môžu sa mulčovacia výbava a rezací nôž poškodit'.

Odstránenie mulčovacej výbavy

Kosenie s bočným vyhadzovacím otvorom (alternatíva)

Pozor - Nebezpečenstvo poranenia!

Bočný vyhadzovací otvor odoberajte alebo upevňujte iba pri vypnutom motore a pri zastavenom rezacom noži.

Vloženie bočného vyhadzovacieho otvoru

1. Odstráňte box na zachytávanie trávy a vložte mulčovaciu výbavu.
2. Odklopte kryt pre bočný vyhadzovací otvor a pevne ho podržte (1/1).

3. Vložte bočný vyhadzovací kanál ( 12/2).

4. Kryt pomaly zatvorte. Kryt zabezpečuje bočný vyhadzovací kanál pred vypadnutím.

Odstránenie bočného vyhadzovacieho otvoru

1. Odklopte kryt pre bočný vyhadzovací otvor a pevne ho podržte (1/1).
2. Odstráňte bočný vyhadzovací otvor a kryt zatvorte (1/2).

1. Obidve tlačidlá na hornej rukoväti podržte stlačené a nastavte želanú polohu (C12/1).
2. Pustite tlačidlá, aby horná rukovat' zaskočila.

Prestavenie upnutia

1. Podržte rukovat' a obidve upnutia uvol'nite (2/2).
2. Rukovät' nastavte do želanej polohy.
3. Upnutia zatvorte.

Štart motora

Motor nenechávajte zapnutý v uzatvorených priestoroch.

Pozor - Nebezpečenstvo poranenia!

Kosačku pri štartovacom procese nenaklápajte.

• Motor štartujte iba pri namontovanom noži (nôž slúži ako zotrvačná hmotnosť).
• Pri štartovaní motora s prevádzkovou teplotou NEPOUŽÍVAJTE sýtič alebo tlačidlo primera.
• Nemeňte nastavenia regulátora na motore.

■ Kosačku nespúšťajte, keď vyhadzovací kanál nie je prikrytý jednou z nasledovných častí:
box na zachytávanie trávy
odrazová klapka
mulčovacia výbava
■ Spúšťací spínač stláčajte so zvláštnou opatrnost'ou, podľa pokynov výrobcu.
■ Dávajte pozor na dostatočný odstup nôh od rezacieho nástroja.
■ Kosačku štartujte v nižšej tráve.

Manuálne štartovanie

1. Sýtič nastavte do polohy 1 (16/1).
2. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinút (18).
4. Po nahriatí motora (cca 15–20 sekúnd) nastavte sýtič do polohy 2 (c3/2).

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

bez dial'kového ovládania plynu, bez primeru/sýtiča

1. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
2. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinút (18).

Motor má pevné plynové nastavenie. Regulácia počtu otáčok nie je možná.

1. Nastavte plynovú páku do polohy (14/9).
2. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinút (18).
4. Po nahriatí motora (cca 15–20 sekúnd) nastavte plynovú páku do polohy medzi a (-14/2)

1. Plynovú páku nastavte do polohy 📋 (20/1).
2. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) - bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinút (18).
4. Po nahriatí motora (cca 15–20 sekúnd) nastavte plynovú páku do polohy medzi a (-20).

1. Plynovú páku nastavte do polohy (2014).
2. Stlačte tlačidlo primeru 3x, v časovom intervale cca 2 sekundy (16). Pri teplotách pod 10 °C stlačte tlačidlo primeru 5x.
3. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) - bezpečnostný strmeň nezaskočí.
4. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinúť (18).
5. Hned' ako motor beží, nastavte plynovú páku pre želané otáčky motora do polohy medzi a (20).

1. Plynovú páku nastavte do polohy „ŠTART“ (15/1).
2. Stlačte tlačidlo primeru 3x, v časovom intervale cca 2 sekundy (16). Pri teplotách pod 10 °C stlačte tlačidlo primeru 5x.
3. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
4. Klúč zapal'ovača v zámku zapal'ovača otočte celkom doprava (19).
5. Hned' ako motor beží, kl'úč zapal'ovača pustite (skočí spät' do polohy „0“).
6. Plynovú páku nastavte podľa želaných otáčok motora do polohy medzi a (15/2)

Elektrický štart bez primeru/sýtiča (45)

1. Plynovú páku nastavte do polohy „ŠTART“ (45/1).
2. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
3. Klúč zapalovača v zámku zapalovača otočte celkom doprava (19).
4. Hned' ako motor beží, klúč zapal'ovača pustite (skočí spät' do polohy „0“).
5. Plynovú páku nastavte podľa želaných otáčok motora do polohy medzi 📄 (15/2)

Pomocou nožovej spojky sa môže rezací nôž zapojit' a odpojit', zatial' čo motor beží d'alej.

Zapojenie rezacieho noža

Kosačka bez nožovej spojky

Motor môže dobiehať. Po vypnutí sa uistite, že motor stojí.

Kosačka s nožovou spojkou

Motor môže dobiehať. Po vypnutí sa uistite, že motor stojí.

Pohon kolies (alternativa) (2)

Pozor!

Prevodovku pripájajte iba pri bežiacom motore.

Zapnutie pohonu kolies

1. Spínací strmeň prevodovky zatlačte proti hornej rukováti a pevne ho podržte (22) – spínací strmeň prevodovky nezaskočí.

Vypnutie pohonu kolies

1. Spínací strmeň prevodovky pustite ( 24).

- Pohon kolies sa vypne.

Vario prevodovka (Speed Control) (alternativa)

Vario prevodovka Rýchlo Pomaly

S Vario prevodovkou sa môže plynulo zmenit' rýchlost' kosačky na trávu.

Pozor!

Páku stláčajte iba pri bežiacom motore.

Spínanie bez pohonu motora môže poškodit mechanizmus pohonu.

Rýchlost' jazdy prispôsobte vždy aktuálnemu stavu pôdy a trávy.

• Pred všetkými údržbovými a ošetrovacími prácami vždy vypnite motor a vytiahnite konektor zapaľovacej sviečky.
• Motor môže dobiehat'. Po vypnutí sa uistite, že motor stojí.
• Počas údržbovými a ošetrovacích prác na rezacom noži vždy noste pracovné rukavice!

■ Pravidelne kontrolujte funkčnost' a opotrebovanie zariadenia na zachytávanie trávy.
■ Kosačku vyčistite po každom použití.
■ Kosačku nestriekajte vodou.

Vniknutá voda môže viest' k poruchám (zapal'ovacie zariadenie, splyňovač).

■ splyňovač / vzduchový filter ukazovať nahor (26)
■ zapal'ovacia sviečka ukazovať nahor (27)

Dobrúsenie / výmena rezacieho noža

Tupé alebo poškodené rezacie nože naostrite / nechajte vymenit' iba prostredníctvom servisného miesta alebo autorizovaného odborného personálu.
■ Dodatočne nabrúsené rezacie nože sa musia vyvážit'.

Pozor!

Nevyvážené nože vedú k silným vibráciám a poškodzujú kosačku.

Nabíjanie batérie štartéra (alternativa)

Batéria štartéra je bezúdržbová a v

bežnom prípade sa nabíja z kosačky.

V špeciálnych prípadoch musí batériu nabit' používatel':

■ pred prvým uvedením kosačky do prevádzky
- pri vybití, pred zimnou prestávkou alebo pri dlhších časoch zastavenia (> 6 mesiacov)

Proces nabíjania:

Používajte iba súčasne dodanú originálnu nabíjačku.

Pozor!

• Batériu štartéra nabíjajte iba v suchých, dobre vetraných miestnostiach.
• Počas nabíjacieho procesu kosačku na trávu neuvádzajte do prevádzky.

Ošetrovanie motora

1. Na zachytenie oleja pripravte vhodnú nádobu.
2. Olej nechajte vytiect' cez plniaci otvor oleja alebo ho odsajte.

Použitý olej ekologicky zlikvidujte!

Odporúčame odovzdať starý olej v zatvorenej nádobe v stredisku na recykláciu alebo v zákazníckom centre.

Starý olej

Výmena zapal'ovacej sviečky

■ Dodržiavajte pokyny výrobcu motora.

Pohon kolies (alternativa)

Nastavenie Bowdenovho lanka

Ak sa nedá pri bežiacom motore pohon kolies viac zapnút' alebo vypnút', musí sa príslušné Bowdenovo lanko dodatočne nastavit'. Opravy

Pozor!

Bowdenovo lanko prestavujte iba pri vypnutom motore.

1. Prestavovaciu časť na Bowdenovom lanku otočte v smere šípky (30).
2. Pre kontrolu nastavenia spustite motor a zapnite pohon kolies.
3. Ak pohon kolies ešte stále nefunguje, musí sa kosačka trávy priniest' na servisné miesto alebo autorizovanej špecializovanej firmy.

Naoolejovanie hnacieho pastorka

Zariadenie neskladujte pri otvorenom ohni alebo pri zdrojoch tepla.

■ Motor nechajte vychladit'.
■ Pre priestorovo úsporné uloženie odklopte hornú rukovát' (1, 32).
■ Zariadenie uschovajte na suchom mieste, ktoré nie je prístupné det'om alebo nepovolaným osobám.
■ Batériu štartéra uskladnite na miestach bez mrazu.
■ Batériu štartéra z času na čas nabite.
■ Vyprázdnite benzínovú nádrž.
■ Vytiahnite konektor zapal'ovacej sviečky.

Opravárenské práce smú vykonávat' iba servisné miesta a autorizované špecializované firmy.

Likvidácia

Obal, zariadenie a príslušenstvo sú vyrobené z recyklovatel'ných materiálov a je nutné ich vhodne zlikvidovat'.

Pomoc pri poruchách

Pozor!

Nôž a hriadel' motora sa nesmú vycentrovat'.

Porucha Riešenie
Motor nenaskočil▪Doliat'	benzín▪Nastavit' plynovú páku na „Štart“▪Zapnút' sýtič▪Spínací strmeň motora zatlačit' k hornej rukováti▪Skontrolovať, prípadne vymenit' zapaľovacie sviečky▪Vyčistiť vzduchový filter▪Voľne otáčat' žacie nože▪Dodatočne nabit' batériu štartéra▪Spustiť na ploche, ktorá sa má kosit'
Výkon motora sa oslabil▪Upravit' výšku rezu▪Dodatočne nabrúsit' / vymenit' žacie nože▪Vyčistiť vyhadzovací kanál / kryt▪Vyčistiť vzduchový filter▪Znížit' pracovnú rýchlost'
Nečistý rez▪Dodatočne nabrúsit' / vymenit' žacie nože▪Upravit' výšku rezu
Box na zachytávanie trávy sa neplní dostatočne	▪Upravit' výšku rezu▪Trávu nechat' vysušit'▪Dodatočne nabrúsit' / vymenit' žacie nože▪Vyčistiť mriežku na boxe na zachytávanie trávy▪Vyčistiť vyhadzovací kanál / kryt
Pohon kolies nefunguje▪Bowdenovo lanko dodatočne nastavit'▪Klinový remeň chybný▪Vyhl'adať dielňu zákazníckeho servisu▪Odstránit' nečistoty v pohone kolies, ozubenom remeni a prevodovke.▪Voľnobehy (hnacie pastorky na hriadeli prevodovky) naolejovať rozprašovacím olejom
Kolesá sa neotáčajú pri zapnutej prevodovke	▪Dotiahnuť skrutky kolesa▪Náboj kolesa chybný▪Klinový remeň chybný▪Vyhl'adať dielňu zákazníckeho servisu
Kosačka vibruje mimoriadne silno	▪Skontrolovať žací nôž

Pri poruchách, ktoré nie sú uvedené v tejto tabul'ke a ktoré sami nedokážete odstránit', sa prosím obrátte na náš kompetentný zákaznícky servis.

■ Odborná kontrola je vždy potrebná:

po narazení na prekážku
pri náhlom zastavení motora
pri škodách na prevodovke
pri chybnom klinovom remeni
pri ohnutom noži
pri ohnutom hriadeli motora

ES vyhlásenie o zhode

■ pozri návod na montáž

Záruka

Prípadnú materiálovú alebo výrobnú chybu počas zákonnej záručnej lehoty odstránime podľa r pomocou opravy alebo náhradnej dodávky. Premlčacia doba je určená podľa práva krajiny, kde bolo zariadenie n a k ú p e n é .

Náš príslub záruky platí len v prípade, že: Záruka stráca platnosť v prípade, že:

■ Zariadenie bolo správne obsluhované
■ Dodržiaval sa návod na obsluhu
■ Používali sa len originálne náhradné diely

■ Na zariadení boli vykonané pokusy o opravu
■ Na zariadení boli vykonané technické zmeny
■ Zariadenie sa nepoužívalo podľa účelu, na ktorý bolo určené (napr. priemyselné alebo komunálne použitie)

Zo záruky sú vylúčené:

■ Poškodenia laku, ku ktorým došlo normálnym opotrebovaním

■ Opotrebovávané diely, ktoré sú na karte náhradných dielov označené rámčekom XXX XXX (X)
- Spal'ovacie motory – Pre tieto platia samostatné záručné podmienky príslušného výrobcu motora

V prípade záruky sa obrátte, prosím, s týmto vyhlásením o záruke a dokladom o nákupe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmto prísľubom záruky zostávajú zákonné nároky kupujúceho voči predávajúcemu na odstránenie nedostatkov nedotknuté.

A kézikönyvröl
