Vrsta izdelka	Plinska kosilnica
Znamka	SOLO
Model	5231 SP-A
Predvidena uporaba	Košnja travnika na zasebnem območju, na suhi travi
Vrsta motorja	Bencinski 4-taktni
Zagon	Ročni (z vlečno vrvjo) ali električni (kot opcija)
Nastavitev višine reza	Centralno ali po posameznih kolesih, več stopenj
Širina reza	Približno 53 cm (ocena)
Koš za travo	Da, s kazalnikom nivoja
Komplet za zastiranje (mulčenje)	Izbirni (mulčenje)
Bočno izmetavanje	Izbirno
Pogon koles	Izbirno, z variabilnim pogonom (Vario)
Varnostne naprave	Varnostna letvica, deflektor
Vzdrževanje	Čiščenje po vsaki uporabi, brušenje/zamenjava noža, menjava motornega olja, zamenjava zračnega filtra in svečke
Gorivo	Navadni neosvinčeni bencin
Motorno olje	Približno 0,6 L, po priporočilih proizvajalca

Pogosto zastavljena vprašanja - 5231 SP-A SOLO

Kaj storiti, če motor ne zažene?

Najprej preverite nivo goriva in da je ročica za plin v položaju za zagon. Prepričajte se, da je varnostna letvica dobro pritisnjena ob krmilo. Preverite vžigalno svečko in zračni filter. Če električni zaganjalnik ne deluje, napolnite baterijo. Poskusite zagnati na že pokošeni površini.

Kako nastaviti višino reza?

Višino reza nastavite bodisi centralno (sredinski gumb) bodisi posamično na vsakem kolesu. Za centralno nastavitev držite gumb pritisnjen in potisnite ali povlecite ročaj. Za posamično nastavitev popustite vijak na kolesu in ga namestite v ustrezno luknjo. Prepričajte se, da so vsa kolesa na enaki stopnji.

Zakaj se moč motorja zmanjša?

To je lahko posledica prenizke višine reza, topega ali poškodovanega noža, zamašenega izmetnega kanala, umazanega zračnega filtra ali previsoke hitrosti vožnje. Začnite s popravkom višine reza, čiščenjem zračnega filtra in pregledom noža.

Kako doseči enakomeren rez?

Prepričajte se, da je nož dobro nabrušen in uravnotežen. Nastavite višino reza enakomerno na vseh kolesih. Vedno kosite s primerno hitrostjo in na čim bolj suhi travi. Izogibajte se košnji previsoke trave naenkrat (ne režite več kot 1/3 višine).

Koš za travo se ne napolni do konca, kaj storiti?

Preverite višino reza (premajhna?), pustite travo, da se posuši pred košnjo. Top nož lahko zmanjša sesanje. Očistite rešetko koša za travo in izmetni kanal, da preprečite zamašitev.

Kako uporabiti komplet za zastiranje (mulčenje)?

Komplet za zastiranje omogoča fino mletje trave in puščanje le-te na mestu. Vstavite ga v izmetno odprtino po odstranitvi koša za travo. Za dober rezultat redno kosite (rez približno 2 cm) in ne kosite trave, višje od 8 cm. Višina po košnji mora biti vsaj 4 cm.

Kaj storiti, če pogon koles ne deluje?

Preverite, ali motor teče (pogon se aktivira le ob delujočem motorju). Če se ne vklopi, je morda treba nastaviti Bowden kabel z obračanjem nastavitvenega elementa. Če to ne odpravi težave, je klinasti jermen morda okvarjen ali pa so v pogonu umazanije. Posvetujte se s specializirano delavnico.

Kako vzdrževati rezalni nož?

Nož je treba nabrusiti ali zamenjati, če je top ali poškodovan. To opravite v servisnem centru ali pri pooblaščenem strokovnjaku. Nabrušeni noži morajo biti uravnoteženi, da preprečite tresljaje. Pri rokovanju vedno nosite rokavice.

Kakšna so ključna varnostna navodila?

Pred uporabo vedno preberite navodila za uporabo. Nikoli ne kosite na klancu večjem od 20°, vedno prečno. Nosite dolge hlače, trdne čevlje in zaščito za sluh. Otroke in živali držite stran. Ne puščajte stroja brez nadzora, medtem ko motor teče. Pred kakršnim koli posegom ugasnite motor.

Kako shraniti kosilnico pozimi?

Izpraznite posodo za gorivo in pustite motor, da se ohladi. Odstranite vžigalno svečko. Očistite napravo in jo shranite na suhem mestu, zaščitenem pred zmrzaljo. Če ima kosilnica električni zaganjalnik, občasno napolnite baterijo. Zložite krmilo, da prihranite prostor.

NAVODILA ZA UPORABO 5231 SP-A SOLO

Spremna beseda k priročniku

■ Pred zagonom preberite pričujoče navodilo za uporabo. To je predpogoj za varno delo in nemoteno delovanje.
■ Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi.
Navodilo za uporabo shranite in ga izročite morebitnemu naslednjemu uporabniku.

Pojasnilo oznak

Pozor!

Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in rokovanje.

Simbol fotoaparata opozarja na slike.

Vsebina

Spremna beseda k priročniku.... 106

Opis izdelka....106

Varnostne in zaščitne naprave 106

Varnostna opozorila....108

Montaža....109

Točenje 109

Zagon....110

Električni zagon (opcija) 114

Nega in vzdrževanje....116

Skladiščenje 117

Popravilo....117

Odstranjevanje 117

Pomoč pri motnjah....118

Garancija 119

Izjava ES o skladnosti ....119

Opis izdelka

V tej dokumentaciji se opisujejo različni modeli bencinskih kosilnic. Nekateri modeli so opremljeni z zbiralno košaro za travo in/ali so dodatno ustrezni za zastiranje.

Identificirajte svoj model v skladu s slikami izdelk opisom različnih opcij.

Namenska uporaba

Ta naprava je namenjena za košnjo trate v privatnem območju in se sme uporabljati le na suhi trati.

Drugačna ali uporaba izven tu opisane velja kot neustrezna.

Možna neustrezna uporaba

■ Ta kosilnica ni ustrezna za uporabo na javnih poslopjih, v parkih, na športnih poslopjih ter v kmetijstvu in gozdarstvu
■ Varnostnih naprav se ne sme demontirati niti premostiti
■ Naprave ne uporabljajte na dežju ali po mokri trati
■ Naprava ni namenjena za uporabo v industrijskem okolju

Varnostne in zaščitne naprave

Varnostnih in zaščitnih naprav ne smete onesposobiti!

Varnostno streme

Naprava je opremljena z varnostnim stremenom. V trenutku nevarnosti pustite varnostno streme.

Naprave brez sklopke rezila:

Prestrezni zaklop ščiti pred padajočimi deli.

	Pozor!Pri rokovanju z napravo bodite posebno previdni.		Pred deli na rezalnem sklopu izvlecite vtič vžigalne svečke.
	Pred zagonom skrbno preberite navodilo za uporabo!		Spustite zavoro motorja.
	Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe!		Vklopite pogon koles.
	Z rokami in nogami se ne približujte rezalnemu sklopu!		Zagon / ustavitev daljinskega upravljanja plina.
	Vzdržujte oddaljenost od nevarnih področij.

Dodatni simboli pri napravah z električnim zagonom

Pozor! Nevarnost električnega udara.

Priključni vodnik ne sme biti v bližini rezila.

Napravo pred vzdrževalnimi deli ali v primeru poško dovanega kabla vedno odklopite iz električnega omrežja.

Varnostna opozorila

Pozor!

Napravo uporabljajte samo v tehnično brezhibnem stanju!

Varnostnih in zaščitnih naprav ne smete onesposobiti!

Pozor – nevarnost požara!

Stroja z natočenim gorivom ne hranite v zgradbah, v katerih bencinski hlapi lahko pridejo v stik z odprtim ognjem ali iskrami!

Področje okoli motorja, izpušne cevi, škatle za akumulator, rezervoarja goriva držite proste pokošenega materiala, bencina, olja.

■ Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe
■ Upravljavec ali uporabniks troja je odgovoren, će se drugim osebam ali njihovi lastnini zgodi nesreča
■ Otroci ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati
■ Upoštevajte morebitne krajevne predpise glede minimalne starosti za delo z napravo
■ Naprave ne uporabljajte pod vplivom alkohola, poživil ali zdravil
■ Nosite ustrezna delovna oblačila
dolge hlače
■ trdno in nedrsljivo obutev
glušnik
■ Pri delih na strminah
■ vedno pazite na varno stojo
■ vedno kosite prečno ob strmini, nikoli navzgor ali navzdol

ne kosite na strminah z vzponom večjim od 20°

■ Delajte samo pri zadostni dnevni svetlobi ali umetni osvetlitvi

■ S telesom in oblačili se ne približujte rezalnemu sklopu

■ Upoštevajte nacionalne določbe glede časa uporabe
■ Za obratovanje pripravljene naprave ne puščajte brez nadzora
■ Kosite le z ostrim rezilom
■ Naprave ne poganjajte s poškodovanimi zaščitnimi napravami / zaščitnimi rešetkami
■ Naprave nikoli ne poganjajte brez popolnoma vgrajenih zaščitnih naprav (npr.: prestreznega zaklopa, naprav za sprejemanje trave)
■ Napravo pred vsako uporabo preverite glede poškodb, pred vnovično uporabo dajte zamenjati poškodovane dele
■ Ugasnite motor, pričakajte, da se naprava ustavi, in izvlecite vtič vžigalne svečke

pred odstranitvijo zamašitev

po stiku s tujkami

Poiščite poškodbe na kosilnici in opravite potrebna popravila, preden je zaženete znova in z njo začnete delati.

■ Natakite vtič vžigalne svečke in zaženite motor
po odpravljanu motenj (glejte tabelo motenj) in preverjanju naprave
po čiščenju naprave
■ Poslopje za košenje preverite v popolnosti in skrbno, odstranite vse tujke
■ Bodite posebej previdni pri obračanju kosilnice ali pa će kosilnico vlečete proti sebi
■ Ne kosite preko ovir (n. pr. vej, korenin)
- Odrezanih drobcev odstranjujte samo pri mirujočem motorju
■ Izklopite motor / rezilo, će prehajate preko površine, ki ni namenjena za košnjo

■ Naprave nikoli ne dvigujte ali nosite, če je motor vklopljen
- Pri polnjenju bencina ali motornega olja ne jejte niti ne pijte
■ Ne vdihavajte bencinskih hlapov

Montaža

Upoštevajte priloženo navodilo za montažo.

Pozor!

Napravo lahko uporabljate šele takrat, ko je v celoti montirana.

Točenje

Pred zagonom morate v kosilnico natočiti gorivo.

Opozorilo – nevarnost požara!

Bencin in olje sta visoko vnetljiva!

Vedno upoštevajte priložena navodila za uporabo proizvajalca motorja.

Obratovalna sredstva

	Bencin Motorno olje
Vrsta	običajen bencin / neosvinčeni	glejte navodila proizvajalca motorja
Polnilna količina	glejte navodila proizvajalca motorja	pribl. 0,6 l

Varnost

Opozorilo!

Motorja nikoli ne pustite teči v zaprtem prostoru. Nevarnost zastrupitve!

■ Bencin in olje hranite le v za to predvidenih posodah
■ Bencin in olje polnite ali praznite le pri mrzlem motorju na odprtem
■ Bencina ali olja ne polnite, če je motor vklopljen
■ Rezervoarja ne napolnite preveč (bencin se razširja)
■ Med točenjem goriva ne kadite
Zamaška rezervoarja za gorivo ne odpirajte, če motor dela ali če je vroč
■ Zamenjajte poškodovan rezervoar ali pokrov rezervoarja
■ Pokrov rezervoarja morate vedno tesno zapreti
■ V primeru iztekanja bencina:
Motorja ne smete zagnati
■ Preprečite morebitni poskus vžiga
Očistite napravo
■ V primeru iztekanja motornega olja:
Motorja ne smete zagnati
Iztečeno motorno olje poberite s sredstvom za vezanje olja ali krpo in strokovno odstranite
Očistite napravo

Starega olja ne smete:

■ odvreči med gospodinjske odpadke
■ vlivati v kanalizacijo, odtok ali na tla

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Nalivanje bencina

1. Odvijte pokrov rezervoarja, pospravite ga na čisto mesto.
2. Bencin polnite z lijakom.
3. Odprtino za polnjenje rezervoarja trdno zaprite in očistite.

Polnjenje motornega olja

1. Odvijte pokrov za polnjenje olja, zamašek pospravite na čisto mesto.
2. Olje polnite z lijakom.
3. Odprtino za polnjenje olja trdno zaprite in očistite.

Zagon

Pozor!

Naprave ne smete uporabljati, će so rezalni sklop in/ali pritrdilni deli majavi, poškodovani ali obrabljeni!

Pred vsakim zagonom opravite vizualno kontrolo.

Simbol kamere na naslednjih straneh opozarja na slike na strani 4–7.

Nastavitev višine reza

Rezalno višino nastavljajte le ob izklopljenem motorju in mirujočem rezilu.

- Na isto rezalno višino vedno nastavite vsa kolesa.

- Nastavitev rezalne višine je odvisna od modela.

Centralna nastavitev (C)

1. Gumb centralne višinske nastavitve držite pritisnjen (doi/1).

- Za krajšo trato pritisnite ročaj centralne višinske nastavitve navzdol (☐/2)

Za daljšo trato povlecite ročaj centralne višinske nastavitve navzgor (6/2)

Prikazuje se stopnja centralne višinske nastavitve (c1/3)

1. Pustite gumb v želeni rezalni višini.

Osna nastavitev ali centralna nastavitev (☐, 3)

1. Pritisnite in držite vzvod za odklepanje na stran.
2. Vzvod premaknite na levo ali desno v želeno rezalno višino.
3. Pustite, da se vzvod zaskoči.
4. Pazite na enak položaj zaskočitve pri vseh kolesih.

Hitra nastavitev posameznih koles ali osna nastavitev (☐)

1. Vzvod za odklepanje pritisnite na stran i držite.
2. Vzvod premaknite na levo ali desno v želeno rezalno višino.
3. Pustite, da se vzvod zaskoči.
4. Pazite na enak položaj zaskočitve pri vseh kolesih.

Nastavitev posameznih koles (☐)

1. Odvijte kolesni vijak.
2. Kolesni vijak vtaknite v luknjo za želeno rezalno višino.
3. Privijte kolesni vijak.
4. Pazite na enak položaj luknje pri vseh kolesih.

Centralna osna nastavitev (6)

1. Oba palca položite na konca gredi.
2. Prste položite pod ohišje kosilnice.
3. Gred povlecite z obema palcema iz dosedanje zareze za rezalno višino.
4. Gred povlecite z obema palcema pred želeno zarezo za rezalno višino in pustite, da se zaskoči.
5. Pazite na enak položaj zaskočitve pri vseh kolesih.

Košnja z zbiralno košaro za travo

Kazalnik nivoja napolnjenosti

Kazalnik nivoja napolnjenosti se s pretokom zraka pri košnji pritiska navzgor (ola).

Če je zbiralna košara za travo polna, nalega kazalnik nivoja napolnjenosti na košaro (c7b). Zbiralna košara za travo se mora izprazniti.

Pražnjenje zbiralne košare za travo

1. Dvignite prestrezni zaklop.
2. Snemite zbiralno košaro za travo in je odstranite nazaj (8).
3. Izpraznite zbiralno košaro za travo.
4. Dvignite prestrezni zaklop in zbiralno košaro za travo ponovno obestie na držaje (⊕).

Košnja brez zbiralne košare za travo

Pozor!

Kosite le pri delujoči vrtilni vzmeti prestreznega zaklopa brez zbiralne košare za travo.

Prestrezni zaklop nalega zaradi vzmetne sile na ohišje kosilnice. Trava se tako izmetava spodaj navzdol.

Zastiranje s kompletom za zastiranje (opcija)

Pri zastiranju se odrezani drobci ne zbirajo, ampak ostanejo na trati. Zastirka ščiti tla pred izsuševanjem in ga oskrbuje s hranili.

Najboljši rezultati se dosegajo z rednim vzvratnim rezanjem za pribl. 2 cm. Hitro razpade le mlada trava z mehkim listnim tkivom.

■ Višina trave pred zastiranjem: maksimalno 8 cm
■ Višina trave po zastiranju: najmanj 4 cm

Hitrost rezanja prilagodite zastiranju, ne hodite prehitro.

Vstavljanje kompleta za zastiranje

Če se komplet za zastiranje ne zaskoči, se lahko komplet za zastiranje in rezilo poškodujeta.

Odstranjevanje kompleta za zastiranje

1. Dvignite prestrezni zaklop.
2. Sprostite zapiralo na kompletu za zastiranje (0/1).
3. Izvlecite komplet za zastiranje (10/2).

Košnja z bočnim izmetalom (opcija)

Vstavljanje bočnega izmetala

1. Odstranite zbiralno košaro za travo in vstavite komplet za zastiranje.
2. Odprite pokrov za bočno izmetalo in ga čvrsto držite (1/1).
3. Vstavite kanal za bočno izmetalo (11/2).
4. Počasi zaprite pokrov. Pokrov zavaruje kanal bočnega izmetala pred izpadanjem.

Odstranitev bočnega izmetala

1. Odprite pokrov za bočno izmetalo in ga čvrsto držite (1/1).
2. Odstranite bočno izmetalo in zaprite pokrov (C1/2).

Nastavitev višine ročaja (opcija)

Nastavitev gumba

1. Oba gumba na zgornjem delu ročaja držite pritisnje-na in nastavite želeni položaj (312/1).
2. Pustite gumbe, da se zgornji del ročaja zaskoči.

Nastavitev sponke

1. Čvrsto držite ročaj in sprostite obe sponki (2/2).
2. Ročaj privedite v želeni položaj.
3. Zaprite sponke.

Zagon motorja

Pozor – nevarnost zastrupitve!

Motorja nikoli ne pustite teči v zaprtem prostoru.

Naprave pri poskusu zagona ne prevračajte.

• Motor zaženite, le će je rezilo montirano (rezilo služi kot rotacijska inercija)
• Pri zagonu obratovalno zagretega motorja NE uporabljajte čoka ali gumba črpalke
• Ne spreminjajte nastavitev regulatorja na motorju

■ Naprave ne zaganjajte, če kanal za izmetavanje ni prekrit z enim iz naslednjih delov:
zbiralno košaro za travo
prestrezni zaklop
kompletom za zastiranje
■ Sprožite stikalo zaganjalnika s posebno pozornostjo v skladu z navodili proizvajalca
■ Pazite na zadostno oddaljenost nog od rezalnega orodja
■ Zagon naprave v nizki travi

Oznake delovnega položaja na napravi:

Čok*Vkl Izkl
Daljinsko upravljanje s plinom*Start Stop
Daljinsko upravljanje plina s čokom*
Menjalnik Vario*Hitro Počasi
Sklopka rezila*Vkl Izkl

* odvisno od izvedbe

Ročni zagon

brez daljinskega upravljanja plina, s čokom

Čok*Vkl Izkl

1. Čok postavite na položaj 1 (16/1).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15–20 sekund) postavite čok na položaj 2 (3/2).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

brez daljinskega upravljanja plina, z zaganjalno črpalko (6)

1. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (6). Pri temperaturah pod 10 °C pritisnite na gumb črpalke 5x.
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

brez daljinskega upravljanja plina, brez gonilne črpalke/čoka

1. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
2. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

z daljinskim upravljanjem plina, s čokom

Daljinsko upravljanje plina s čokom

1. Vzvod za plin postavite na položaj 📄(14/1).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15–20 sekund) vzvod za plin postavite na položaj med 📧 in 🐘 (☐4/2).

brez daljinskega upravljanja plina, brez gonilne črpalke/čoka

Daljinskoupravljanje plinaStart Stop

1. Vzvod za plin postavite na položaj 📄 (20/1).
2. Varnostno streme povlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15–20 sekund) vzvod za plin postavite na položaj med i (-20)

z daljinskim upravljanjem plina, z zaganjalno črpalko (6)

Daljinsko upravljanje plina

Start

Stop

1. Vzvod za plin postavite na položaj 📋 (20/1).
2. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (6). Pri temperaturah pod 10 °C pritisnite na gumb črpalke 5x.
3. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
4. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
5. Takoj ko motor steče, vzvod za plin prestavite glede na želeno število vrtljajev v območje med oznakama

Električni zagon (opcija)

Električni zagon z zaganjalno črpalko (6)

1. Vzvod za plin postavite na položaj ( 5/1).
2. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (16). Pri temperaturah pod 10 °C pritisnite na gumb črpalke 5x.
3. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
4. Ključ za vžig v ključavnici obrnite do konca v desno (19).
5. Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").
6. Vzvod za plin postavite v skladu z želenim številom vrtljajev motorja na položaj med oznakama 🚫 in 🚫 (5/2).

Električni zagon brez gonilne črpalke/čoka (15)

1. Vzvod za plin postavite na položaj ( 5/1).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) – varnostno streme se ne zaskoči.
3. Ključ za vžig v ključavnici obrnite do konca v desno (19).
4. Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").
5. Vzvod za plin postavite v skladu z želenim številom vrtljajev motorja na položaj med oznakama 🚙️ in 🚙️ (215/2).

Sklopka rezila (opcija)

Sklopka rezila ^* Vkl lzkl

S sklopko rezila se lahko rezilo vklopi in odklopi, med tem ko motor nadaljuje delati.

Vklop rezila

1. Varnostno streme povlecite do zgornjega dela ročaja in čvrsto držite (17) - Varnostno streme se ne zaskoči.
2. Vzvod sklopke odmaknite od telesa ( 24/1) - Rezilo se vklopi.

Odklopite rezilo.

1. Pustite varnostno streme ( 15).
2. Rezilo se odklopi.
3. Vzvod sklopke prehaja v položaj mirovanja (1/2).

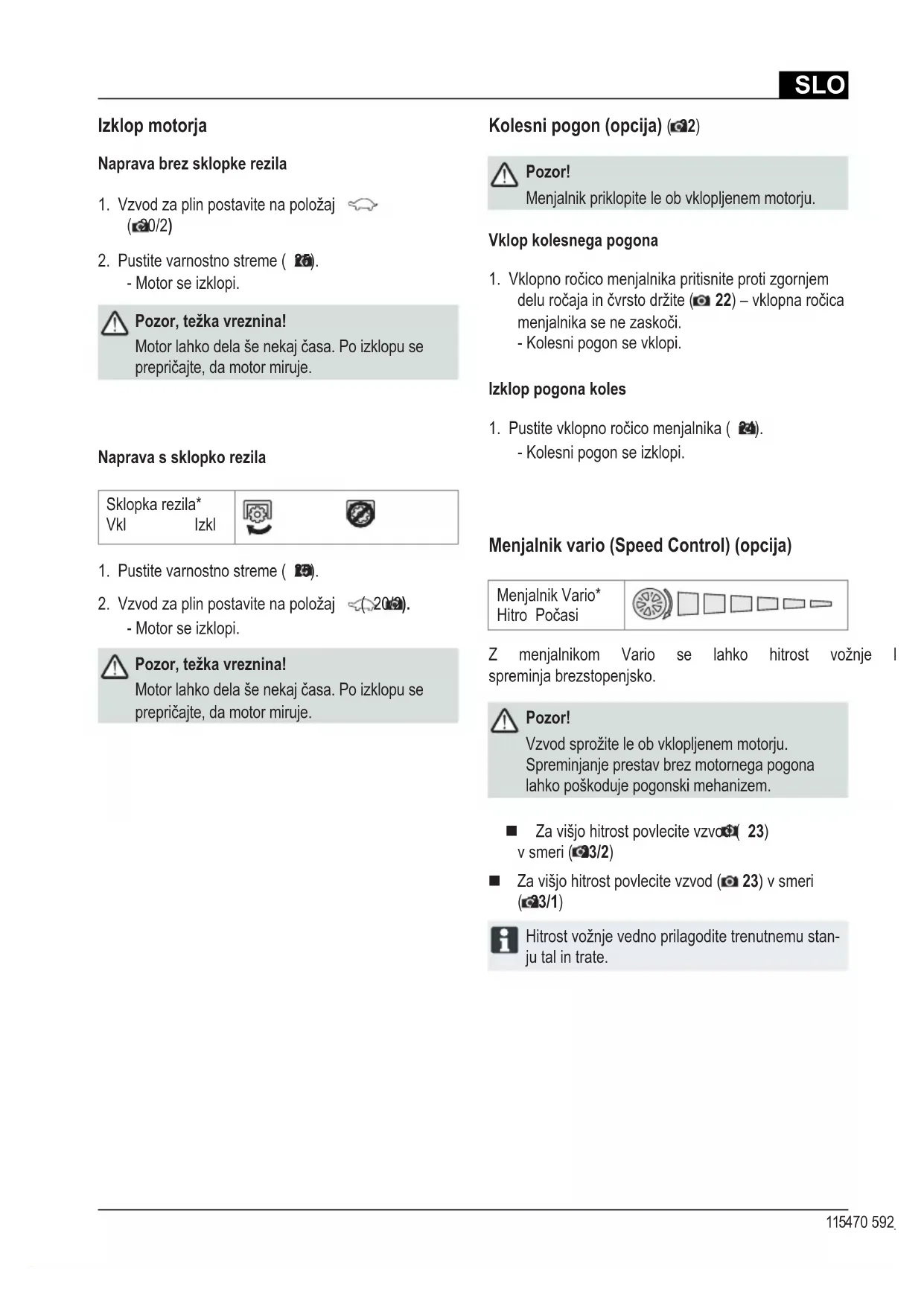

Izklop motorja

Naprava brez sklopke rezila

1. Vzvod za plin postavite na položaj (20/2)

1. Pustite varnostno streme ( 25).
2. Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Naprava s sklopko rezila

Sklopka rezila ^* Vkl Izkl

1. Pustite varnostno streme ( 25).

2. Vzvod za plin postavite na položaj - Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Kolesni pogon (opcija) (2)

Pozor!

Menjalnik priklopite le ob vklopljenem motorju.

Vklop kolesnega pogona

1. Vklopno ročico menjalnika pritisnite proti zgornjem delu ročaja in čvrsto držite (22) – vklopna ročica menjalnika se ne zaskoči.
2. Kolesni pogon se vklopi.

Izklop pogona koles

1. Pustite vklopno ročico menjalnika (24).
2. Kolesni pogon se izklopi.

Menjalnik vario (Speed Control) (opcija)

Menjalnik Vario* Hitro Počasi

Z menjalnikom Vario se lahko hitrost vožnje I spreminja brezstopenjsko.

Pozor!

Vzvod sprožite le ob vklopljenem motorju. Spreminjanje prestav brez motornega pogona lahko poškoduje pogonski mehanizem.

■ Za višjo hitrost povlecite vzvođ (23) v smeri (3/2)

■ Za višjo hitrost povlecite vzvod (23) v smeri (3/1)

Hitrost vožnje vedno prilagodite trenutnemu stanju tal in trate.

Nega in vzdrževanje

• Pred vsemi vzdrževalnimi deli in negi vedno izklopite motor in izvlecite vtič vžigalne svečke.
• Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.
• Pri vzdrževalnih delih in negi rezila vedno nosite delovne rokavice!

■ Napravo za zajemanje trave redno preverjajte glede delovanja in obrabe
■ Po vsaki uporabi kosilnico temeljito očistite
■ Naprave ne smete poškropiti z vodo. Vdor vode v uplinjač ali sistem vžiga lahko povzroči motnje v delovanju
■ Rezilo redno kontrolirajte glede poškodb
■ Pokvarjene glušnike vedno zamenjajte

Nega kosilnice

V skladu z navodili proizvajalca motorja mora usmerjen navzgor biti naslednji del:

■ uplinjač / filter za zrak (26)
■ vžigalna svečka (27)

Upoštevajte navodilo za uporabo proizvajalca motorja!

■ Topa ali poškodovana rezila dajte izbrusiti / obnoviti le pri servisnem mestu ali pooblaščenem strokovnem obratu
■ Pobrušena rezila morajo biti centrirana

Pozor!

Necentrirana rezila privedejo do močnih vibracij in poškodujejo kosilnico.

Polnjenje baterije zaganjalnika (opcija)

Baterije zaganjalnika ni potrebno vzdrževati in se v običajnem primeru polni v kosilnici. V posebnih primerih baterijo mora napolniti uporabnik:

■ pred prvim zagonom kosilnice
- će se izprazni, pred zimo ali v primeru daljšega obdobja mirovanja (> 6 mesecev)

Postopek polnjenja:

1. Vzemite polnilnik iz predala baterije.
2. Kabel baterije odklopite od kabla motorja ( 18).
3. Kabel baterije povežite s kablom polnilnkka (29).
4. Polnilnik priključite na električno omrežje. Napetost električnega omrežja se mora ujemati z obratovalno napetostjo polnilnika.

Polnjenje poteka približno 36 ur. Uporabljajte izključno priložen originalni polnilnik.

Pozor!

• Baterijo zaganjalnika polnite le v suhih, dobro prezračenih prostorih.
• Med postopkom polnjenja kosilnice ne smete zagnati.

Nega motorja

Zamenjava motornega olja

1. Pripravite primerno posodo, v katero boste iztočili olje.
2. Pustite, da olje do konca izteče skozi odprtino za polnjenje olja ali pa ga odsesajte.

Odrabljeno motorno olje odstranite v skladu z okoljevarstvenimi predpisi!

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Starega olja ne smete

• odvreči med gospodinjske odpadke
• izliti v kanalizacijo ali odtok
• razliti po tleh

Zamenjava filtra za zrak

■ Upoštevajte navodila proizvajalca motorja.

Zamenjava vžigalne svečke

■ Upoštevajte navodila proizvajalca motorja.

Kolesni pogon (opcija)

Nastavitev žicovoda

Če se ob vklopljenem motorju kolesnega more več vklopiti- ali izklopiti, morate dodatno nastaviti ustrezni žicovod.

Pozor!

Žicovod nastavljajte le ob izklopljenem motorju.

1. Obrnite nastavitveni del na žicovodu v smeri puščice (30).
2. Za preverjanje nastavitve zaženite motor in vklopite kolesni pogon.
3. Če kolesni pogon še vedno ne deluje, morate kosilnico odpeljati v servis ali pooblaščeni strokovni pogon.

Mazanje pastorka pogona

Pastorek pogona na gredi menjalnika včasih naoljite z brizgalnim oljem

Menjalnika kolesnega pogona ni potrebno vzdrževati.

Skladiščenje

Pozor – nevarnost eksplozije!

Naprave ne shranjujte v bližini odprtega plamena ali vira toplote.

■ Počakajte, da se motor ohladi
■ Za dobro shranjevanje z varčno uporabo mesta spustite zgornji del ročaja (31, 32)
■ Napravo shranjujte na suhem mestu, nedostopno otrokom in nepooblaščenim osebam
■ Baterijo zaganjalnika shranjujte v prostoru, ki zagotavlja zaščito pred zmrzovanjem
■ Včasih napolnite baterijo zaganjalnika
■ Praznjenje rezervoarja za bencin
■ Izvlecite vtič vžigalne svečke

pogona ne

Popravilo

Popravila smejo izvajati samo servisne delavnice in pooblaščeni strokovni pogoni.

Odstranjevanje

Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!

Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje. Odstranjutje jih v skladu s predpisi.

Pomoč pri motnjah

Pozor!

Rezila in gredi motorja ne smete poravnavati.

Motnja Rešitev
Motor se ne zažene.▪ Našivanje bencinaRočico za plin prestavite v položaj za zagon ("START")Vklopite čokVklojni lok motorja potisnite proti zgornjemu delu ročajaPreverite vžigalno svečko, po potrebi zamenjajte z novoOčistite filter za zrakSprostite rezilo kosilniceNapolnite baterijo zaganjalnika (akumulator)Z delom začnite na pokošeni površini (nizki travi)
Moč motorja je premajhna	▪ Spremenite višino rezaNabrusite/obnovite rezilo kosilniceOčistite izmetalni kanal/ohišje kosilniceOčistite filter za zrakZmanjšajte delovno hitrost
Neenakomeren rez▪ Nabrusite/obnovite rezilo kosilniceSpremenite višino reza
Zbiralna košara za travo se ne napolni	▪ Spremenite višino rezaPočakajte, da se trava posušiNabrusite/obnovite rezilo kosilniceOčistite rešetko zbiralne košare za travoOčistite izmetalni kanal/ohišje kosilnice
Pogon koles ne deluje▪ Prilagodite žicovod (bovden kabel)Klinasti jermen je poškodovanObrnite se na servisno delavnicoOdstranite umazanijo v kolesnem pogonu, zobniškem jermenu in menjalnikuProsti tek (pogonsko kolo na pogonski gredi) naoljite z oljem v razpršilu
Kolesa se ne vrtijo, čevključite pogon koles	▪ Zategnite vijake na kolesihPesto kolesa je poškodovanoKlinasti jermen je poškodovanObrnite se na servisno delavnico
Naprava vibrira neobičajno močno	▪ Preverite rezilo za košnjo

V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo pristojno servisno službo.

■ Strokovni pregled je vedno potreben:

• če zapeljete na oviro
  ob nenadni zaustavitvi motorja
• če je prenos poškodovan
• če je klinasti jermen poškodovan
  če so rezila skrivljena
• če je skrivljena gred motorja

Izjava ES o skladnosti

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.

• če napravo uporabljate v skladu z navodili in namenom
  ■ će upoštevate navodila za uporabo
  ■ če uporabljate le originalne nadomestne dele

■ će skuša napravo popraviti nepooblaščena oseba
■ će opravite tehnične spremembe na napravi
■ v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene)

Garancija ne krije:

■ poškodb laka, ki so posledica običajne obrabe

■ obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X)

■ za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.

Uz ovaj priručnik

■ Pročitajte ove upute za uporabu prije puštanja u rad. To je preduvjet za siguran rad i rukovanje bez smetnji.
■ Obratite pozornost na sigurnosne napomene i napomene upozorenja u ovoj dokumentaciji i na uređaju.
■ Sačuvajte upute za rukovanje za kasniju uporabu i predajte ih sljedećem korisniku.

Objašnjenje znakova

Pozor!

Malčiranje kompletom za malčiranje (opcija)

Umetanje kompleta za malčiranje

Pozor - opasnost od povreda!

Košaru za skupljanje trave skinite ili postavite samo ako je motor isključen i ako nož za rezanje miruje.

1. Skinite košaru za skupljanje trave ( 2)
2. Dignite zaklopac i komplet za malčiranje umetnite u otvor za izbacivanje trave (c). Zasun se mora zabraviti.

Ako komplet za malčiranje ne uskoči u ležište, mogu se oštetiti komplet za malčiranje i nož za rezanje.

Uklanjanje kompleta za malčiranje

1. Dignite zaklopac.
2. Popustite zasun na kompletu za malčiranje (0/1).
3. Izvucite komplet za malčiranje (10/2).

Košenje s bočnim izbacivanjem (opcija)

Pozor - opasnost od povreda!

Pozor - Nebezpečenstvo otravy!
