Typ výrobku	Benzinová sekačka na trávu
Značka	SOLO
Model	5231 SP-A
Určené použití	Sekání trávníku v soukromém prostoru na suché trávě
Typ motoru	Benzinový 4taktní
Startování	Ruční (startovací lanko) nebo elektrické (volitelné)
Nastavení výšky sečení	Centrální nebo na každém kole samostatně, více stupňů
Šířka sečení	Přibližně 53 cm (odhad)
Sběrný koš	Ano, s indikátorem plnění
Sada na mulčování	Volitelné (mulčování)
Boční vyhazování	Volitelné
Pohon kol	Volitelný, s plynulou regulací rychlosti (Vario)
Bezpečnostní prvky	Bezpečnostní lišta, deflektor
Údržba	Čištění po každém použití, broušení/výměna nože, výměna motorového oleje, výměna vzduchového filtru a svíčky
Palivo	Běžný bezolovnatý benzín
Motorový olej	Přibližně 0,6 L, dle doporučení výrobce

Často kladené otázky - 5231 SP-A SOLO

Co dělat, když motor nenastartuje?

Nejprve zkontrolujte hladinu benzínu a že plynová páka je v poloze start. Ujistěte se, že bezpečnostní lišta je pevně přidržena u řídítek. Zkontrolujte zapalovací svíčku a vzduchový filtr. Pokud elektrický startér nefunguje, dobijte baterii. Zkuste nastartovat na již posekaném povrchu.

Jak nastavit výšku sečení?

Výška sečení se nastavuje buď centrálně (středovým tlačítkem), nebo individuálně na každém kole. Pro centrální nastavení podržte tlačítko a tlačte nebo táhněte rukojeť. Pro individuální nastavení povolte šroub kola a vložte jej do odpovídajícího otvoru. Ujistěte se, že všechna kola jsou na stejném stupni.

Proč klesá výkon motoru?

Může to být způsobeno příliš nízkou výškou sečení, tupým nebo poškozeným nožem, ucpaným výfukovým kanálem, špinavým vzduchovým filtrem nebo příliš vysokou rychlostí posuvu. Začněte opravou výšky sečení, vyčištěním vzduchového filtru a kontrolou nože.

Jak dosáhnout rovnoměrného sečení?

Ujistěte se, že nůž je dobře nabroušený a vyvážený. Nastavte výšku sečení stejnoměrně na všech kolech. Sekejte vždy přiměřenou rychlostí a na co nejsušší trávě. Vyhněte se sekání příliš vysoké trávy najednou (nestříhejte více než 1/3 výšky).

Sběrný koš se neplní zcela, co dělat?

Zkontrolujte výšku sečení (příliš nízká?), nechte trávník před sekáním oschnout. Tupý nůž může snížit sací účinek. Vyčistěte mřížku sběrného koše a výfukový kanál, aby nedošlo k ucpání.

Jak používat sadu na mulčování?

Sada na mulčování umožňuje jemně rozdrtit trávu a ponechat ji na místě. Vložte ji do vyhazovacího otvoru po odstranění sběrného koše. Pro dobrý výsledek sekejte pravidelně (stříhejte asi 2 cm) a nesekejte trávu vyšší než 8 cm. Výška po sečení musí být alespoň 4 cm.

Co dělat, když pohon kol nefunguje?

Zkontrolujte, zda motor běží (pohon se aktivuje jen při běžícím motoru). Pokud se nezapojí, možná je třeba seřídit Bowdenovo lanko otáčením seřizovacího prvku. Pokud to problém nevyřeší, může být vadný klínový řemen nebo nečistoty v převodovce. Obraťte se na specializovaný servis.

Jak udržovat sečný nůž?

Nůž musí být nabroušený nebo vyměněný, pokud je tupý nebo poškozený. Proveďte tuto operaci v autorizovaném servisním centru nebo u kvalifikovaného odborníka. Nabroušené nože musí být vyvážené, aby se předešlo vibracím. Při manipulaci vždy používejte rukavice.

Jaké jsou základní bezpečnostní pokyny?

Před použitím si vždy přečtěte návod k obsluze. Nikdy nesekejte na svahu s větším sklonem než 20°, vždy napříč svahem. Noste dlouhé kalhoty, pevnou obuv a chranu sluchu. Udržujte děti a zvířata v bezpečné vzdálenosti. Nenechávejte stroj bez dozoru s běžícím motorem. Před jakýmkoli zásahem vypněte motor.

Jak uskladnit sekačku v zimě?

Vypusťte palivovou nádrž a nechte motor vychladnout. Odstraňte zapalovací svíčku. Zařízení vyčistěte a uložte na suché místo chráněné před mrazem. Pokud je sekačka vybavena elektrickým startérem, pravidelně dobíjejte baterii. Pro úsporu místa můžete složit řídítka.

NÁVOD K OBSLUZE 5231 SP-A SOLO

CZ: Návod k použití......162

SK: Návod na použitie....176

H: Használat....190

DK: Brugsanvisning....204

S: Bruksanvisning 218

N: Bruksanvisning 232

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Zbiralno košaro za travo snemite ali postavite le, če je motor izklopljen in če rezilo miruje.

1. Dvignite prestrezni zaklop in zbiralno košaro za travo obesite na držaje (☐).

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

Pozor – Nevarnost poškodb!

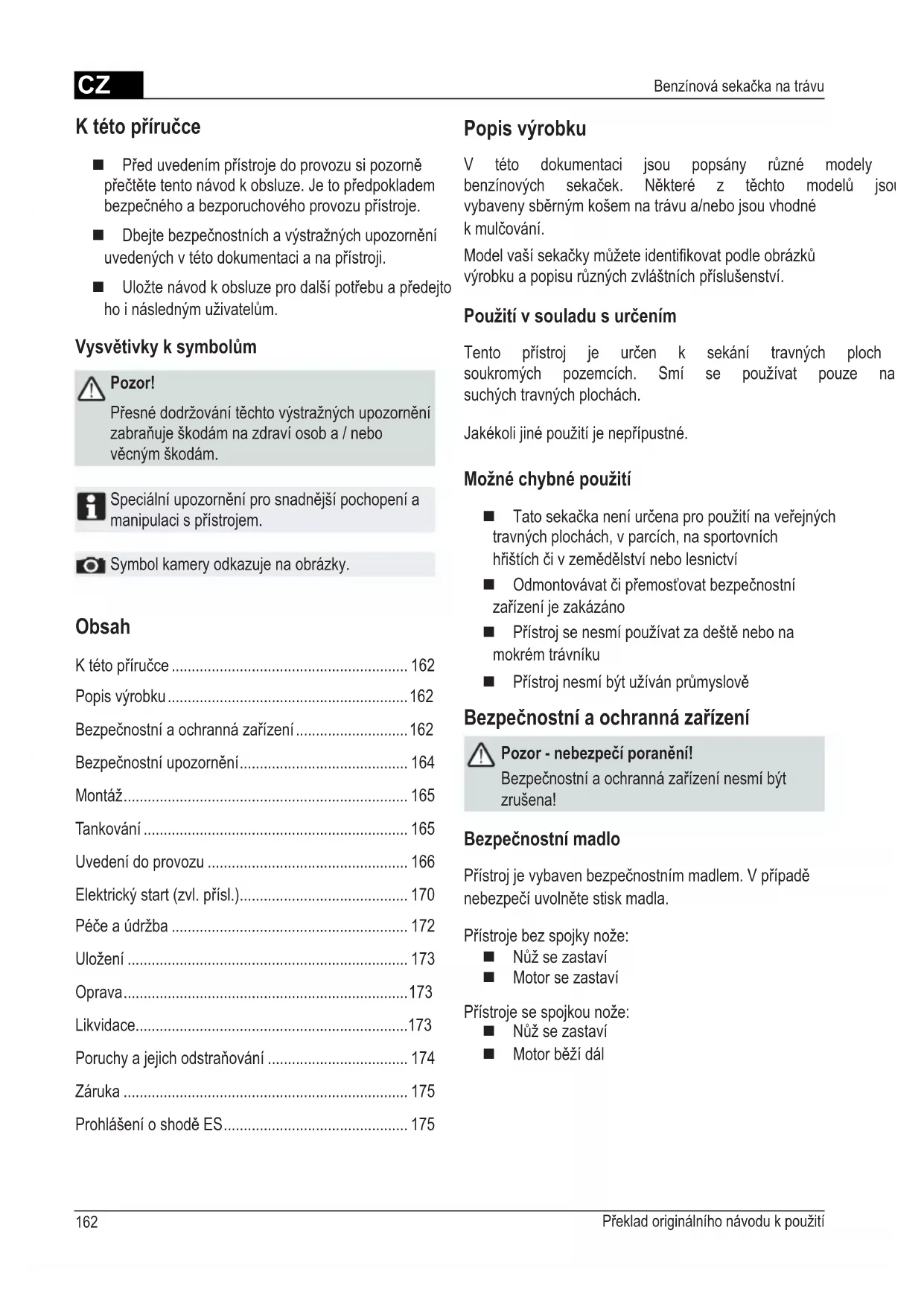

■ Před uvedením přístroje do provozu si pozorně přečtěte tento návod k obsluze. Je to předpokladem bezpečného a bezporuchového provozu přístroje.
■ Dbejte bezpečnostních a výstražných upozornění uvedených v této dokumentaci a na přístroji.
■ Uložte návod k obsluze pro další potřebu a předejto ho i následným uživatelům.

Vysvětivky k symbolům

Pozor!

Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.

Speciální upozornění pro snadnější pochopení a manipulaci s přístrojem.

Symbol kamery odkazuje na obrázky.

Obsah

K této příručce 162

Popis výrobku 162

Bezpečnostní a ochranná zařízení 162

Bezpečnostní upozornění...... 164

Montáž....165

Tankování 165

Uvedení do provozu 166

Elektrický start (zvl. přísl.).... 170

Péče a údržba 172

Uložení 173

Oprava....173

Likvidace....173

Poruchy a jejich odstraňování 174

Záruka 175

Prohlášení o shodě ES.... 175

Popis výrobku

V této dokumentaci jsou popsány různé modely benzínových sekaček. Některé z těchto modelů jsou vybaveny sběrným košem na trávu a/nebo jsou vhodné k mulčování.

Model vaší sekačky můžete identifikovat podle obrázků výrobku a popisu různých zvláštních příslušenství.

Použití v souladu s určením

Tento přístroj je určen k sekání travných ploch soukromých pozemcích. Smí se používat pouze na suchých travných plochách.

Jakékoli jiné použití je nepřípustné.

Možné chybné použití

■ Tato sekačka není určena pro použití na veřejných travných plochách, v parcích, na sportovních hřištích či v zemědělství nebo lesnictví
■ Odmontovávat či přemošťovat bezpečnostní zařízení je zakázáno
■ Přístroj se nesmí používat za deště nebo na mokrém trávníku
■ Přístroj nesmí být užíván průmyslově

Bezpečnostní a ochranná zařízení

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Bezpečnostní madlo

Přístroj je vybaven bezpečnostním madlem. V případě nebezpečí uvolněte stisk madla.

Přístroje bez spojky nože:

Nůž se zastaví
■ Motor se zastaví

Přístroje se spojkou nože:

Nůž se zastaví
■ Motor běží dál

Kryt těla sekačky

Kyt těla sekačky chrání přístroj před vymrštěnými kamínky

1 Lanko startéru 9 Nastavení výšky střihu*
2 Start, stop* 10 Spojka nože*
3 Spínač pohonu kol*	11	Spínač pohonu Vario*
4 Bezpečnostní madlo 12 Návod k obsluze
5 Ergonomické nastavení výšky* 13 Kryt bočního vyhazování*
6 Ukazatel stavu paliva* 14 Víko*
7 Kryt těla sekačky* 15 Mulčovací kit*
8 Sběrný koš* * dle provedení

Symboly na přístroji

	Pozor!Mimořádná opatrnost při manipulaci.		Než začnete s pracemi na noži,vytáhněte nástrčku zapalovacích svíček!
	Než uvedete přístroj do provozu, bezpodmínečně sipřečtěte tento návod k použití!		Odbrzděte motorovou brzdu.
	V oblasti nebezpečí se nesmí zdržovat třetí osoby!	Aktívujte, pohon kol.
	Rukama ani nohama se nepřibližujte k nožůmsekačky!		Dálkové ovládání plynu start / stop.
	Dodržujte odstup od oblasti nebezpečí.

Další symboly u přístrojů s elektrostartem

	Pozor! Nebezpečí poranění elektrickým proudem.
	Dodržujte bezpečnou vzdálenost přípojného vedení od nožů.
	Než začnete na přístroji provádět údržbu a v případě poškození kabelu přístroj zásadně odpojte od zdroje napájení.

Bezpečnostní upozornění

Pozor!

Používejte přístroj pouze tehdy, je-li v bezvadném stavu!

Pozor - nebezpečí poranění!

Bezpečnostní a ochranná zařízení nesmí být zrušena!

Pozor - nebezpečí požáru!

Natankované přístroje neskladujte v budovách, ve kterých by mohlo dojít ke kontaktu benzínových výparů s otevřeným ohněm nebo jiskrami!

Dbejte na to, aby oblast kolem motoru, výfuku, bateriové skříně a nádrže nepříšla do styku s posekanou trávou, benzínem či olejem.

■ Třetí osoby se nesmí zdržovat v oblasti nebezpečí
■ Uživatel, resp. provozovatel přístroje je zodpovědný za to, aby nedošlo k nehodám, poranění osob či hmotného majetku
■ Děti nebo osoby, které neznají tento návod k použití, nesmí přístroj používat
■ Dodržuje místní předpisy týkající se minimální věkové hranice osoby obsluhující přístroj
■ Přístroj se nesmí používat pod vlivem alkoholu, drog nebo léků

dlouhé kalhoty
pevnou a neklouzavou obuv
ochranu sluchu

■ Při pracech na svazích:

■ dbejte vždy na to, abyste měli dobrou stabilitu
sekejte vždy šikmo po svahu, zásadně ne nahoru a dolů

- přístroj nepoužívejte na svazích se stoupáním větším než 20°

■ Pracujte vždy při dostatečném denním světle nebo umělém osvětlení
■ Udržujte bezpečnou vzdálenost těla a oblečení odnože
■ Dodržujte ustanovení pro dobu provozu platná v zemi použití
■ Nenechávejte přístroj bez dozoru
■ Sekejte vždy ostrým možem

Přístroj zásadně nepoužívejte v případě požkozených bezpečnostních zařízení / bezpečnostních mřížek

Přístroj zásadně nepoužívejte bez namontovaných bezpečnostních zařízení (např.: kryt těla sekačky, sběrný koš)
■ Před každým použitím přístroj zkontrolujte, zda není poškozený. Poškozené díly před dalším použitím vyměňte

■ Vypněte motor, vyčkejte, až bude přístroj v klidovém stavu a vytáhněte nástrčku zapalovacích svíček

při opuštění přístroje
po výskytu závady
■ před uvolněním blokování
před odstraněním ucpání
po kontaktu s cizími tělesy

Než prístroj spustíte a začnete s ním pracovat, zkontrolujte, zda není poškozený a prípadně provedte potřebné opravy.

■ Nasad'te nástrčku zapalovacích svíček a spust'te motor:
po odstranění přičiny poruchy (viz tabulka možných poruch) a kontrole přístroje
po čištění přístroje
Důkladně si prohlédněte celý terén, který chcete sekat, a odstraňte z něj veškerá cizí tělesa
Obzvláštní opatrnosti dbejte při otáčení sekačky a v připadě, kdy sekačkou jedete směrem k sobě
■ Při sekání nepřejíždějte přes překážky (např. větve, kořeny stromů apod.)
■ Posekanou trávu odstraňujte zásadně při zastaveném motoru

■ Motor / nůž vypněte, pokud přístrojem přejíždíte jinou plochu, než tu, kterou sečete, resp. chcete sekat
■ Přístroj nikdy nezdvihejte ani nepřenášejte za běžícího motoru
■ Při plnění benzínu nebo motorového oleje nejezte, ani nepijte
■ Vyvarujte se vdechnutí benzínových výparů

Montáž

Dbejte přiloženého návodu k montáži.

Pozor!

Přístroj smí být uveden do provozu teprve poté, co byl kompletně smontován.

Tankování

Před uvedením přístroje do provozu jej musíte natankovat.

Varování - nebezpečí požáru!

Benzín a olej jsou vysoce vznětlivé látky!

Vždy dbejte pokynů v přiloženém návodu k obsluze od výrobce motoru.

Provozní prostředky

	Benzín: Motorový	olej:
Druh	normální benzín / bez olova	viz pokyny výrob-ce motoru
Plnicí množství	viz pokyny výrob-ce motoru	ca 0,6 l

Bezpečnost

Varování!

Nikdy nenechávejte běžet motor v uzavřeném prostoru. Nebezpečí otrávení!

■ Benzín a olej uchovávejte pouze v nádobách k tomu určených
■ Benzín a olej naplňujte (či vyprazdňujte) zásadně při studeném motoru a na otevřeném prostranství
Nikdy nenaplňujte benzín nebo olej při běžícím motoru
■ Nádrž nepřeplňujte (benzín se rozpíná)
■ Při tankování nekuřte
■ Uzávěr nádrže nikdy neotvírejte při běžícím nebo žhavém motoru
■ Poškozenou nádrž nebo uzávěr nádrže vyměňte
■ Uzávěr nádrže vždy pevně uzavřete
■ Pokud vytekl benzín:
Nestartujte motor
Nepokoušejte se o spuštění zapalování
Přístroj vyčistěte
■ Pokud vytekl motorový olej:
Nestartujte motor
Vyteklý olej nasajte pomocí pojiva motorových olejů nebo hadru a zlikvidujte odborným způsobem
Přístroj vyčistěte

Použitý olej:

■ nedávejte do domácího odpadu
■ nevylévejte do kanalizace, odpadních vod nebo na zem

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Plnění benzínu

1. Odšroubujte víko nádrže a odložte jej na čisté místo.
2. Benzín naplňte pomocí trychtýřku.
3. Plnicí otvor nádrže pevně uzavřete a očistěte.

Plnění motorového oleje

1. Odšroubujte plnicí víko motorového oleje a uzávěr odložte na čisté místo.
2. Olej naplňte pomocí trychtýřku.

Uvedení do provozu

Pozor!

Přístroj nesmí být používán, pokud jsou nože a/nebo upevňovací součástky uvolněny, poškozeny či opotřebovány!

Před každým uvedením přístroje do provozu jej podrobte důkladné vizuální kontrole.

Symbol kamery na těchto stránkách odkazuje na obrázky, s. 4–7.

Nastavení výšky střihu

Pozor - nebezpečí poranění!

Výšku střihu nastavujte zásadně při vypnutém motoru a noži v klidovém stavu.

• Všechna kola nastavujte vždy na stejnou výšku střihu.
• Nastavení výšky střihu závisí na konkrétním modelu přístroje.

Centrální nastavení (☐)

1. Tlačitko centrálního nastavení držte stisknuté (☐/1).

U kratších trávníků zatlačte rukojeť centrálního nastavení směrem dolů (1/2)
U delších trávníků vytáhněte rukojeť centrálního nastavení směrem nahoru (1/2)
Stupeň centrálního nastavení výšky se zobrazí (☐/3)

1. V požadované výšce střihu uvolněte stisk tlačítka.

Nastavení náprav nebo centrální nastavení (☐, 3)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Rychlé nastavení u jednotlivých kol nebo nastavení náprav (☐)

1. K odblokování zatlačte páčku ke straně a držte ji v této poloze.
2. Páčku posuňte doleva nebo doprava do požadované výšky.
3. Páčku aretujte.
4. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Nastavení u jednotlivých kol (6)

1. Uvolněte šroub kola.
2. Šroub kola umístěte do perforace pro požadovanou výšku střihu.
3. Šroub utáhněte.
4. Dbejte na to, aby poloha šroubu v perforaci byla u všech kol stejná.

Centrální nastavení (6)

1. Oba palce položte na konce nápravy.
2. Prsty vložte pod sekací zařízení.
3. Oběma palci vytáhněte nápravu ze zářezu pro dosavadní výšku střihu.
4. Oběma palci natáhněte nápravu před zářez pro požadovanu výšku střihu a aretujte.
5. Dbejte na to, aby aretovací poloha byla u všech kol stejná.

Sekání se sběrným košem

Pozor - nebezpečí poranění!

Sběrný koš snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Nadzdvihněte kryt těla sekačky a zavěste sběrný koš do úchytek (☑).

Ukazatel stavu paliva

Proud vzduchu tlačí při sekání sběrný koš (čla).

Je-li sběrný koš plný, přiléhá ukazatel stavu paliva ke koši (cib). V tom případě je nutné sběrný koš vyprázdnit.

Vyprazdňování sběrného koše

1. Nadzdvihněte kryt těla sekačky.
2. Vyvěste koš z úchytek a pohybem směrem dozadu jej sejměte (☑).
3. Koš vyprázdněte.
4. Nadzdvihněte kryt těla sekačky a sběrný koš opět zavěste do úchytek (8).

Sekání bez sběrného koše

Pozor!

Bez sběrného koše sečte pouze za předpokladu, že torzní pružina krytu těla sekačky je v bezvadném stavu.

Silou pružiny přiléhá kryt k tělu sekačky. Posekaná tráva je tak dole vyhazována směrem dozadu.

Mulčování pomocí mulčovacího kitu (zvl. přísl.)

Při mulčování se nasekaná tráva neshromažďuje, nýbrž zůstává ležet na posekané ploše. Mulčování tak chrání půdu před vysycháním a dodává jí živiny.

Nejlepších výsledků dosáhnete, budete-li trávu sel pravidelně o ca 2 cm. Jen mladá tráva s měkkým listovým pletivem totiž tleje rychle.

■ Výška trávy před mulčováním: maximálně 8 cm ■ Výška trávy po mulčování: minimálně 4 cm

Při mulčování zásadně přizpůsobujte rychlost pojezdu sekačky - se sekačkou nejezděte príliš rychle!.

Vložení mulčovacího kitu

Pozor - nebezpečí poranění!

Mulčovací kit vkládejte a vyjímejte zásadně při vypnutém motoru a noži v klidovém stavu.

1. Sejměte sběrný koš ( 2)
2. Nadzdvihněte kryt těla sekačky a vložte mulčovací kit do vyhazovací šachty (29). Záklopka musí zapadnout.

Pokud záklopka nezapadne, může dojít k poškození mulčovacího kitu a nože.

Vyjmutí mulčovacího kitu

1. Nadzdvihněte kryt těla sekačky.
2. Uvolněte záklopku kitu (10/1).
3. Kit vyjměte ( 10/2).

Sekání s bočním vyhazováním (zvl. přísl.)

Pozor - nebezpečí poranění!

Boční vyhazování snímejte a nasunujte zásadně při vypnutém motoru a noži v klidovém stavu.

Nasazení bočního vyhazování

1. Sejměte sběrný koš a vložte mulčovací kit.
2. Vyklopte kryt bočního vyhazování a přidržte jej (☐1/1).
3. Vložte vyhazovací kanál ( 14/2).
4. Kryt pomalu zavřete. Kryt zajišťuje, aby vyhazovací kanál nevypadl.

Vyjmutí bočního vyhazování

1. Vyklopte kryt bočního vyhazování a přidržte jej (1/1).
2. Vyjměte boční vyhazování a kryt zavřete (11/2).

Nasstavení výšky držadla (zvl. přísl.)

Nastavení spínače

1. Stiskněte obě tlačitka na horním madle, držte je stisknutá a nastavte do požadované polohy (c2/1).
2. Uvolněte stisk, hodní madlo se zaaretuje.

Nastavení klapky

1. Držte madlo a uvolněte obě klapky (2/2).
2. Madlo uvedte do požadované polohy.
3. Klapky zavřete.

Spuštění motoru

Pozor - nebezpečí otravy!

Nikdy nenechávejte běžet motor v uzavřeném prostoru.

Pozor - nebezpečí poranění!

Při spouštění motoru přístroj nikdy neklopte.

• Motor spouštějte zásadně s namontovaným nožem (nůž plní funkci setrvačné hmoty)
• Při spouštění motoru zahřátého na provozní teplotu NIKDY nepoužívejte sytič nebo primer
• Neměňte nastavení regulátoru na motoru

■ Přístroj nikdy nespouštějte, pokud není vyhazovací kanál kryt jedním z těchto dílů:
sběrný koš
kryt těla sekačky
mulčovací kit
■ Spínač spouštěče aktivujte velmi opatrně a v souladu s pokyny výrobce
■ Dbejte na bezpečnou vzdálenost nohou od nože sekačky
■ Přístroj spouštějte na nízké trávě

Označení poloh na přístroji:

Sytič*Zap Vyp
Dálkové ovládání plynu*Start Stop
Dálkové ovládání plynu se sytičem*
Pohon Vario*Rychle Pomalu
Spojka nože*Zap Vyp

* dle provedení

Ruční start

bez dálkového ovládání plynu, se sytičem

SytičZap

Vyp

1. Sytič nastavte do polohy 1 (16/1).
2. Bezpečnostní madlo vytáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahřátí motoru (ca 15–20 sekund) nastavte sytič do polohy 2 (☐3/2).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, s primerem (16)

1. Primer stiskněte 3x v intervalu ca 2 sekundy (16). Při teplotách nižších než 10 °C stiskněte primer 5x.
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání plynu, bez primeru/sytiče

1. Bezpečnostní držadlo přitáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
2. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).

Motor pracuje s pevným nastavením plynu. Regulace otáček není možná.

bez dálkového ovládání pklynu, se sytičem

Dálkové ovládání plynu se sytičem

1. Páčku plynu uvedte do polohy I (14W1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahrátí motoru (ca. 15–20 sekund) uvedte páčku plynu do polohy mezi 📄 (-14/2)

s dálkovým ovládáním, bez primeru/sytiče

Dálkové ovládáníplynuStart Stop

1. Páčku plynu uvedte do polohy 📋 (20/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
3. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
4. Po zahrátí motoru (ca 15–20 sekund) uvedte páčku plynu do polohy mezi a (-20).

s dálkovým ovládáním plynu, s primerem (16)

Dálkové ovládání

plynu

Start Stop

1. Páčku plynu uvedte do polohy 📋 (20/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (16). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) - bezpečnostní madlo nearetuje.
4. Zatáhněte zprudka za startovací lanko a potom jej pomalu nechte narolovat zpět (18).
5. Jakmile motor běží, uved'te páčku plynu pro požadované otáčky motoru do polohy mezi 🎨 a 🎨 (0).

Elektrický start (zvl. přísl.)

Elektrický start s primerem (6)

1. Páčku plynu uvedte do polohy „START“ (15/1).
2. Primer stiskněte 3x v intervalu ca 2 sekundy (c16). Při teplotách nižších než 10 °C stiskněte primer 5x.
3. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
4. Klíček v zapalování otočte úplně doprava ( 19).
5. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0“).
6. Páčku plynu uvedte dle požadovaných otáček motoru do polohy mezi a (-15/2)

Elektrický start bez primeru/sytiče (45)

1. Páčku plynu uvedte do polohy „START“ (15/1).
2. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (17) – bezpečnostní madlo nearetuje.
3. Klíček v zapalování otočte úplně doprava ( 9).
4. Jakmile motor běží, uvolněte stisk klíčku (skočí zpět do polohy „0“).
5. Páčku plynu uvedte dle požadovaných otáček motoru do polohy mezi 📄 (15/2)

Spojka nože (zvl. přísl.)

Spojka nože

Zap

Vyp

Prostřednictvím spojky nože lze deaktivovat nůž zatímco motor běží dál.

Aktivace nože

1. Bezpečnostní madlo přitáhněte k hornímu madlu a držte jej (C17) - Bezpečnostní madlo nearetuje.
2. Páčku spojky odsuňte směrem od těla ( 24/1) - Nůž se aktivuje.

Deaktivace nože

1. Uvolněte stisk bezpečnostního madla ( 26).

2. Nůž se deaktivuje.

3. Páčky spojky přejde do klidového stavu (21/2).

Vypnutí motoru

Přístroj bez spojky nože

1. Páčku plynu uvedte do polohy (20/3)
2. Uvolněte stisk bezpečnostního madla ( 25).
3. Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčete, že motor už neběží.

Přístroj se spojkou nože

Spojka nože

Zap

Vyp

1. Uvolněte stisk bezpečnostního madla ( 25).
2. Páčku plynu uvedte do polohy (2012).
3. Motor se vypne.

Pozor - nebezpečí pořezání!

Motor může dobíhat. Po vypnutí se přesvědčete, že motor už opravdu neběží.

Pohon kol (zvl. přísl.) (2)

Pozor!

Převodovku aktivujte jen při zapnutém motoru.

Aktivace pohonu kol

1. Madlo pro aktivaci pohonu prítáhněte k hornímu madlu a držte jej (22) – madlo pro aktivaci pohonu nearetuje.

1. Uvolněte stisk madla pro aktivaci pohonu ( 24).

Pohon Vario (Speed Control) (zvl. přísl.)

Pohon Vario

Rychle

Pomalu

Prostřednictvím pohonu Vario lze stupňovitě regul- rychlost pojezdu sekačky.

Pozor!

Páčku aktivujte jen při zapnutém motoru.

Aktivace páčky při vypnutém motoru může vést k poškození mechanizmu pohonu.

K dosažení vyšší rychlosti vytáhněte páčku (23) směrem (23/2)
■ K dosažení nižší rychlosti vytáhněte páčku (23) směrem (23/1)

Rychlost pojezdu sekačky vždy zásadně přizpůsobujte aktuálnímu stavu půdy a travní plochy.

Péče a údržba

Pozor - nebezpečí poranění!

• Než začnete na přístroji provádět práce údržby, vždy vypněte motor a vytáhněte nástrčku zapalovacích svíček.
• Motor může dobíhat. Po vypnutí se přesvědčete, že motor už opravdu neběží.
• Při údržbě a ošetření nože noste vždy pracovní rukavice!

■ Sběrné zařízení na trávu pravidelně kontrolujte, zda je funkční a není opotřebované
■ Po každém použití přístroj vyčistěte
■ Přístroj neostřikujte vodou Voda, která pronikne do přístroje, by mohla způsobit závady (zapalování, karburátor)
■ Pravidelně kontrolujte nože, zda nejsou poškozené
■ Vadné tlumiče vždy vyměňte

Naklápění sekacího zařízení

Dle výrobce motoru je třeba, aby:

■ karburátor / vzduchový filtr ukazoval směrem nahoru (26)

■ zapalovací svíčky ukazovaly směrem nahoru (7)

Držte se pokyny v návodu k obsluze od výrobce motoru!

Broušení / výměna nožů

Výměnu poškozených nožů a broušení tupých nožů nechávejte zásadně provádět v zákaznickém nebo autorizovaném servisu
■ Nabroušené nože je třeba kalibrovat

Pozor!

Nezkalibrované nože vedou k velkým vibracím a tím poškození sekacího zařízení.

Nabíjení startovací baterie (zvl. přísl.)

Startovací baterie je bezúdržbová a za normálních okoností je dobíjena sekacím zařízením. Ve zvláštních případech musí baterii dobít uživatel:

■ Před prvním uvedením sekacího zařízení do provozu
■ Při kompletním vybití, před uložením přístroje na zimu nebo jeho uskladněním na delší dobu (> 6 měsíců)

Nabíjení:

1. Vyjměte nabíječku ze skříně baterie.
2. Kabel baterie a kabel motoru rozpojte ( 18).
3. Kabel baterie spojte s kabelem nabiječky (29).
4. Nabíječku zapojte do elektrické sítě. Napětí elektrické sítě musí být shodné s provozním napětím nabíječky.

Doba nabíjení je ca 36 hodin.

Používejte pouze dodanou originální nabíječku.

Pozor!

• Startovací baterie skladujte zásadně v suchých a dobře větraných místnostech.
• Během nabíjení neuvádějte sekačku do provozu.

Péče o motor

Výměna motorového oleje

1. K zachycení oleje si připravte vhodnou nádobu.
2. Olej nechte kompletně vytéct plnicím otvorem nebo ho odsajte.

Použitý olej zlidvidujte v souladu s platnými předpisy pro likvidaci odpadu!

Doporučujeme odevzdat použitý olej v uzavřené nádobě v recyklačním centru nebo v zákaznickém středisku.

Použitý olej

• nedávejte do domácího odpadu
• nelejte do kanalizace nebo odpadního vedení
• nelejte do půdy

Výměna vzduchového filtru

■ Řid'te se pokyny výrobce motoru.

Výměna zapalovacích svíček

■ Řidte se pokyny výrobce motoru.

Pohon kol (zvl. přísl.)

Nastavení bowdenového lanka

Pokud není možné pohon kol při běžícím motoru zapnout či vypnout, je nutné nastavit příslušné bowdenové lanko.

Pozor!

Nastavení bowdenového lanka provádějte zásadně při vypnutém motoru.

1. Nastavovací část na lanku otočte ve směru šipky (G0).
2. Pro kontrolu nastavení lanka spust'te motor a aktivujte pohon kol.
3. Pokud pohon kol stále ještě nefunguje, je nutné nechat sekačku prohlédnout v zákaznickém nebo autorizovaném servisu.

Olejování pastorku pohonu

Pastorek pohonu na hřídeli převodovky občas postříkejte olejem ve spreji

Převodovka pohonu kol je bezúdržbová.

Uložení

Pozor - nebezpečí exploze!

Přístroj zásadně neskladujte v blízkosti otevřeného plamene či zdroje žáru.

■ Nechte vychladnout motor
■ Horní madlo odklopte pro snadnější uskladnění (1, 32)
■ Přístroj skladujte v suchu a na místě nepřístupném pro děti a nepovolané osoby
■ Startovací baterii při skladování nevystavujte mrazu
■ Startovací baterii občas dobijte
■ Vyprázdněte nádrž na benzín
■ Vytáhněte nástrčku zapalovacích svíček

Oprava

Opravy smí provádět pouze technici zákaznického servisu, resp. autorizovaný servis.

Likvidace

Vysloužilé přístroje, baterie nebo akumulátory nepatří do komunálního odpadu!

Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelného materiálu a likvidují se odpovídajícím způsobem.

Poruchy a jejich odstraňování

Pozor!

Nůž a hřídel motoru nesmí být regulovány.

Porucha Rešení
Motor nechce naskočit · Dolijte benzínPáčku plynu uvedte do polohy „Start“Aktivujte sytičPřitlačte rukojeť prístroje k hornímu madluZkontrolujte zapalovací svíčky, popř. je vyměnteVyčistěte vzduchový filtrUvolněte chod nožeDobijte startovací bateriSpustte sekačku na posekané ploše
Výkon motoru polevuje · Zkorigujte nastavení výšky střihuNabruste / vyměnte nůžVyčistěte vyhazovací kanál/tělo sekačkyVyčistěte vzduchový filtrSnižte pracovní rychlost
Střih je nečistý · Nabruste / vyměnte nůžZkorigujte nastavení výšky střihu
Sběrný koš se plní nedostatečně	Zkorigujte nastavení výšky střihuNechte vyschnout trávníkNabruste / vyměnte nůžVyčistěte mřížku sběrného košeVyčistěte vyhazovací kanál/tělo sekačky
Pohon kol nefunguje · Zkorigujte nastavení bowdenového lankaKlínový řemen je vadnýVyhledejte zákaznický servisOdstraňte nečistoty z pohonu kol, ozubeného řemene a převodovkyVolně otočné díly (pastorek pohonu na hřídeli převodovky) postřikejte olejem ve spreji
Kola se při aktivované převodovce neotáčejí	Dotáhněte šrouby kolNáboj kola je vadnýKlínový řemen je vadnýVyhledejte zákaznický servis
Přístroj neobvykle silně vibruje	Zkontrolujte nože

U poruch, které nejsou uvedeny v této tabulce, nebo které nemůžete odstranit sami, se obraťte prosím na náš zákaznický servis.

■ Odborná kontrola přístroje je nezbytná vždy, pokud:

jste jím najeli na překážku
■ motor najednou vypíná
■ je závada na převodovce
■ je vadný klínový řemen
je nůž ohnutý
■ je ohnutá hřídel motoru

Prohlášení o shodě ES

■ viz návod k montáži

Záruka

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právními předpisy země, kde byl přístroj zakoupen.

Naše záruka platí jen v případě: Záruka zaniká v případě:

■ Rádné manipulace s přístrojem
■ Pokusu o opravu prístroje
■ Dodržení návodu k obsluze
■ Technických změn na přístroji
■ Používání originálních náhradních dílů
Nevhodném používání (např. komerční nebo komunální využití)

■ Poškození laku, které odpovídá normálnímu opotřebení

Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)

■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.

O tomto návode

Symbol kamery poukazuje na obrázky.

Obsah

O tomto návode....176

Popis výrobku....176

Bezpečnostné a ochranné zariadenia .... 176

Bezpečnostné pokyny 178

Montáž....179

Tankovanie 179

Identifikujte váš model na základe obrázkov výrobku a popisu rozličných možností.

■ Rezací nôž sa zastaví
■ Motor sa zastaví

Kosačky s nožovou spojkou:

■ Rezací nôž sa zastaví

Motor beží d'alej

Odrazová klapka

Symboly na zariadení

Pozor! Nebezpečenstvo v dôsledku zásahu elektrickým prúdom.

Pred údržbovými prácami alebo pri poškodenom kábli vždy odpojte kosačku od siete.

Bezpečnostné pokyny

Pozor!

■ Pri práci na svahoch:

■ Koste iba s ostrým rezacím nožom.

■ Rezaný materiál odstraňujte iba pri stojacom motore.

Dodržiavajte priložený návod na obsluhu.

Pozor!

Vždy dbajte na návod na použitie dodaný výrobcom motora.

1. Odskrutkujte kryt nádrže, položte ho na čisté miesto.
2. Naplňte benzín lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. Odskrutkujte kryt na plnenie oleja, uzáver položte na čisté miesto.
2. Naplňte olej lievikom.
3. Plniaci otvor nádrže pevne uzatvorte a vyčistite.

1. V želanej výške rezu tlačidlo pustite.

1. Pre odblokovanie zatlačte páku na stranu a podržte ju.
2. Páku posuňte dol'ava alebo doprava do želanej výšky rezu.
3. Páku nechajte zaskočit.
4. Dávajte pozor na rovnakú polohu zarážky pri všetkých kolesách.

1. Položte obidva palce na konce nápravy.
2. Položte prst pod teleso kosačky.
3. Vytiahnite nápravu oboma palcami z doterajších zárezov pre výšku rezu.
4. Potiahnite nápravu oboma palcami pred želané zárezy pre výšku rezu a nechajte ju zaskočit'.
5. Dávajte pozor na rovnakú polohu zarážky pri všetkých kolesách.

1. Odoberte box na zachytávanie trávy ( 8)
2. Nadvihnite odrazovú klapku a vložte mulčovaciu výbavu do vyhadzovacej šachty (c). Uzáver musí zaskočit.

1. Nadvihnite odrazovú klapku.
2. Uvol'nite uzáver na mulčovacej výbave (10/1).
3. Vyberte mulčovaciu výbavu ( 10/2).

Nastavenie výšky držadla (alternatíva)

Prestavenie tlačidla

Značka polohy na kosačke:

Sýtič*Zap Vyp
Dial'kové ovládanie plynu*Štart Stop
Dial'kové ovládanie plynu so sýtičom*
Vario prevodovka*Rýchlo Pomaly
Nožová spojka*Zap Vyp

* podl'a vyhotovenia

bez dial'kového ovládania plynu, so sýtičom

SýtičZap

Vyp

bez dial'kového ovládania plynu, s primerom (6)

1. Stlačte tlačidlo primeru 3x, v časovom intervale cca 2 sekundy (496). Pri teplotách pod 10 °C stlačte tlačidlo primeru 5x.
2. Bezpečnostný strmeň potiahnite k hornej rukováti a pevne ho podržte (17) – bezpečnostný strmeň nezaskočí.
3. Štartovacie lanko vyt'ahujte plynulo a potom ho znova nechajte pomaly plynulo navinút (18).

s dial'kovým ovládaním plynu, so sýtičom

Dial'kovéovládanie plynu sosýtičom

s dial'kovým ovládaním plynu, bez primeru/sýtiča

Dialkové ovládanie plynu Štart Stop

s dial'kovým ovládaním plynu, s primerom (16)

Dial'kové ovládanie plynu Štart Stop

Elektrický štart (alternatíva)

Elektrický štart s primerom (16)

Nožová spojka (alternatíva)

Nožová spojka Zap Vyp

1. Bezpečnostný strmeň t'ahajte smerom k hornej rukováti a pevne ho podržte (47) - Bezpečnostný strmeň nezaskočí.
2. Páku spojky posuňte preč od tela ( 24/1)
3. Rezací nôž sa zapojí.

Odpojenie rezacieho noža.

1. Pustite bezpečnostný strmeň ( 15).
2. Rezací nôž sa odpojí.
3. Páka spojky prejde do pokojovej polohy (21/2).

Vypnutie motora

1. Nastavte plynovú páku do polohy (20/2)
2. Bezpečnostný strmeň pustite ( 25).
3. Motor sa vypne.

Pozor, t'ažké rezné poranenie!

Nožová spojka Zap Vyp

1. Bezpečnostný strmeň pustite ( 25).
2. Nastavte plynovú páku do polohy (20/2)
3. Motor sa vypne.

Pozor, t'ažké rezné poranenie!

■ Pre vyššiu rýchlost' potiahnite páku (23) v smere (3/2)
■ Pre nižšiu rýchlost' potiahnite páku (23) v smere (3/1)

Údržba a ošetrovanie

Pozor - Nebezpečenstvo poranenia!

■ Pravidelne kontrolujte poškodenia rezacieho noža.
■ Chybný tlmič hluku vždy vymeňte.

Naklonenie kosačky

Podl'a výrobcu motora musí:

Dodržiavajte návod na obsluhu výrobcu motora!

1. Vyberte nabíjačku zo skrinky batérie.
2. Odpojte kábel batérie od kábla motora ( 16).

3. Kábel batérie spojte s káblom nabíjačky (29).

4. Nabíjačku pripojte na elektrickú siet'. Napätie elektrickej siete sa musí zhodovat's prevádzkovým napätím nabíjačky.

Čas nabíjania je cca 36 hodín.

Výmena motorového oleja

■ neodhadzujte do odpadu
- nevylievajte do kanalizácie
- nelejte na zem

Výmena vzduchového filtra

■ Dodržiavajte pokyny výrobcu motora.

■ Hnací pastorok na hriadeli prevodovky z času na čas naolejujte rozprašovacím olejom.

Prevodovka pohonu kolies je bezúdržbová.

Skladovanie

Pozor - Nebezpečenstvo výbuchu!

Zariadenia, batérie alebo akumulátory nelikvidujte do domového odpadu!
