Тип продукту	Бензинова газонокосарка
Марка	SOLO
Модель	5231 SP-A
Призначення	Скошування газону на приватній території, на сухій траві
Тип двигуна	Бензиновий 4-тактний
Запуск	Ручний (пусковий трос) або електричний (опціонально)
Регулювання висоти скошування	Центральне або на кожному колесі, кілька позицій
Ширина скошування	Приблизно 53 см (оціночно)
Травозбірник	Так, з індикатором наповнення
Набір для мульчування	Опціонально (мульчування)
Бічний викид	Опціональний
Привід коліс	Опціональний, з варіатором швидкості (Vario)
Захисні пристрої	Штанга безпеки, відбивна заслінка
Обслуговування	Очищення після кожного використання, заточування/заміна ножа, заміна моторної олії, заміна повітряного фільтра та свічки запалювання
Паливо	Звичайний неетильований бензин
Моторна олія	Приблизно 0,6 л, згідно з рекомендаціями виробника

Часті запитання - 5231 SP-A SOLO

Що робити, якщо двигун не запускається?

Спочатку перевірте рівень бензину та переконайтеся, що важіль газу знаходиться в положенні запуску. Переконайтеся, що штанга безпеки добре притиснута до керма. Перевірте свічку запалювання та повітряний фільтр. Якщо електричний стартер не працює, зарядіть акумулятор. Спробуйте запустити на вже скошеній поверхні.

Як відрегулювати висоту скошування?

Висоту скошування можна регулювати централізовано (центральна кнопка) або індивідуально на кожному колесі. Для центрального регулювання утримуйте кнопку натиснутою і штовхайте або тягніть ручку. Для індивідуального регулювання відпустіть гвинт колеса та встановіть його у відповідний отвір. Переконайтеся, що всі колеса знаходяться на одній позиції.

Чому зменшується потужність двигуна?

Це може бути спричинено занадто низькою висотою скошування, тупим або пошкодженим ножем, засміченим викидним каналом, брудним повітряним фільтром або занадто високою швидкістю руху. Почніть з виправлення висоти скошування, очищення повітряного фільтра та перевірки ножа.

Як отримати рівномірний зріз?

Переконайтеся, що ніж добре заточений і збалансований. Відрегулюйте висоту скошування однаково на всіх колесах. Завжди косіть на відповідній швидкості та по якомога сухішій траві. Уникайте скошування занадто високої трави за один раз (не зрізайте більше 1/3 висоти).

Травозбірник заповнюється не повністю, що робити?

Перевірте висоту скошування (занадто низька?), дайте газону висохнути перед косінням. Тупий ніж може зменшити всмоктування. Очистіть решітку травозбірника та викидний канал, щоб уникнути засмічень.

Як використовувати набір для мульчування?

Набір для мульчування дозволяє дрібно подрібнювати траву і залишати її на місці. Вставте його в отвір викиду після зняття травозбірника. Для гарного результату косіть регулярно (зріз близько 2 см) і не косіть траву вище 8 см. Висота після косіння повинна бути не менше 4 см.

Що робити, якщо привід коліс не працює?

Переконайтеся, що двигун працює (привід діє лише при працюючому двигуні). Якщо він не вмикається, можливо, потрібно відрегулювати трос Боудена, повернувши регулювальний орган. Якщо це не вирішує проблему, клиноподібний ремінь може бути несправним або в передачі є бруд. Зверніться до спеціалізованої майстерні.

Як обслуговувати ріжучий ніж?

Ніж потрібно заточувати або замінювати, якщо він тупий або пошкоджений. Доручіть цю операцію сервісному центру або уповноваженому фахівцю. Заточені ножі повинні бути збалансовані, щоб уникнути вібрацій. Завжди надягайте рукавички під час роботи.

Які основні правила безпеки?

Завжди читайте інструкцію з експлуатації перед використанням. Ніколи не косіть на схилах більше 20°, завжди впоперек. Одягайте довгі штани, міцне взуття та засоби захисту слуху. Тримайте дітей та тварин на відстані. Не залишайте машину без нагляду з працюючим двигуном. Вимикайте двигун перед будь-яким втручанням.

Як зберігати косарку взимку?

Злийте бензин з бака та дайте двигуну охолонути. Вийміть свічку запалювання. Очистіть пристрій і зберігайте його в сухому місці, захищеному від морозу. Якщо косарка обладнана електричним стартером, періодично заряджайте акумулятор. Ви можете скласти кермо, щоб заощадити місце.

ПОСІБНИК КОРИСТУВАЧА 5231 SP-A SOLO

UA: Посібник з експлуатації .....316

ЧокУкль Искль

[СННН]

■ види упутства за монтажу

Гаранција

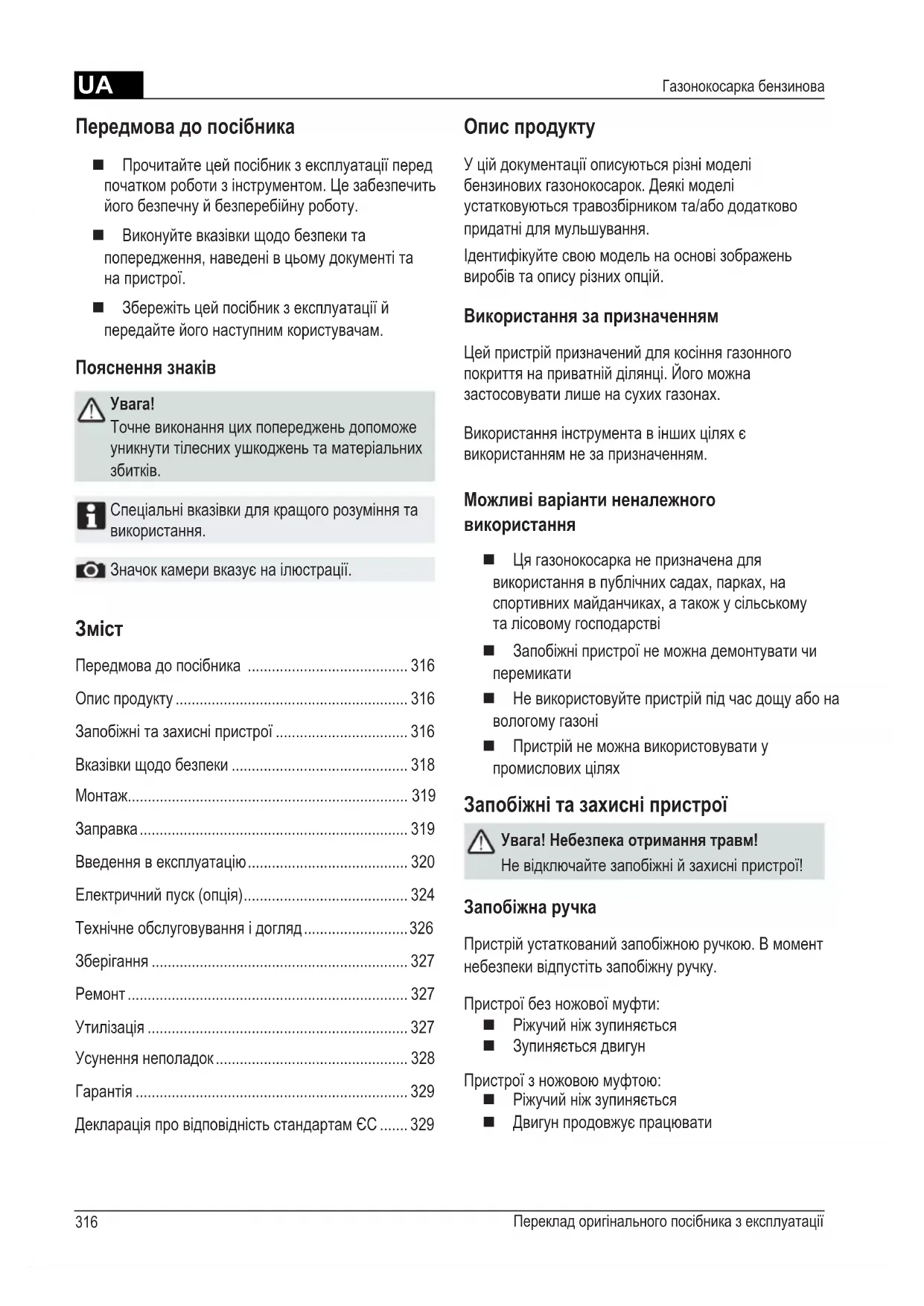

Передмова до посібника

■ Прочитайте цей посібник з експлуатації перед початком роботи з інструментом. Це забезпечить його безпечну й безперебійну роботу.
Виконуйте вказівки щодо безпеки та попередження, наведені в цьому документі та на пристрої.
■ Збережіть цей посібник з експлуатації й передайте його наступним користувачам.

Пояснення знаків

Увара!

Точне виконання цих попереджень допоможе уникнути тілесних ушкоджень та матеріальних збитків.

Спеціальні вказівки для кращого розуміння та використання.

Значок камери вказує на ілюстрації.

3Mict

Передмова до посібника 316

Опис продукту 316

Запобіжні та захисні пристрої 316

Вказівки щодо безпеки 318

Монтаж.... 319

Заправка 319

Введення в експлуатацію.... 320

Електричний пуск (опція)...... 324

Технічне обслуговування і догляд....326

Зберігання 327

Ремонт 327

Утилізація 327

Усунення неполадок.... 328

Гарантія 329

Декларація про відповідність стандартам ЄС ..... 329

Опис продукту

У цій документації описуються різні моделі бензинових газонокосарок. Деякі моделі устатковуються травозбірником та/або додатково придатні для мульшування.

Ідентифікуйте свою модель на основі зображень виробів та опису різних опцій.

Використання за призначенням

Цей пристрій призначений для косіння газонного покриття на приватній ділянці. Його можна застосовувати лише на сухих газонах.

Використання інструмента в інших цілях є використанням не за призначенням.

Можливі варіанти неналежного використання

Ця газонокосарка не призначена для використання в публічних садах, парках, на спортивних майданчиках, а також у сільському та лісовому господарстві
Запобіжні пристрої не можна демонтувати чи перемикати
■ Не використовуйте пристрій під час дощу або на вологому газоні
■ Пристрій не можна використовувати у промислових цілях

Запобіжні та захисні пристрої

Увага! Небезпека отримання травм! Не відключайте запобіжні й захисні пристрої!

Запобіжна ручка

Пристрій устаткований запобіжною ручкою. В момент небезпеки відпустіть запобіжну ручку.

Пристрої без ножової муфти:

Ріжучий ніж зупиняється
■ Зупиняється двигун

Пристрої з ножовою муфтою:

■ Ріжучий ніж зупиняється
■ Двигун продовжує працювати

Відбивна заслінка

Відбивна заслінка захищає від деталей, які викидаються.

1 Стартерний трос 9 Регулювання висоти стрижки*
2 Пуск, стоп* 10 Ножова муфта*
3 Колісний привід*	11	Коробка передач з можливістю регулювання*
4 Запобіжна ручка 12 Інструкція з експлуатації
5 Ергономічне регулювання висоти* 13 Модуль викиду*
6 Індикатор заповнення* 14 Клапанний затвор*
7 Відбивна заслінка* 15 Комплект для мульшування*
8 Травозбірник* * залежно від виконання

Символи на пристрої

	Увага!Дотримуйтеся особливої обережності під час роботи з інструментом.		Перед роботою з ріжучим механізмом витягніть з гнізда штекер свічки запалювання.
	Перед введенням в експлуатацію прочитайте інструкцію!		Відпустіть моторні гальма.
	Не допускайте третіх осіб у небезпечну зону! Увіт		д коліс.
	Тримайте руки й ноги подалі від ріжучого механізму!		Дистанційне керування газом, старт / стоп.
	Тримайтеся на відстані від небезпечної зони.

Додаткові знаки на пристроях з електричним пуском

Увага! Небезпека ураження електричним струмом.

Тримайте єднальний дріт подалі від ножів пристрою.

Перед проведенням технічного обслуговування або при пошкодженні кабелю завжди слід від'єднувати пристрій від електричної мережі.

Вказівки щодо безпеки

Увага!

Використовуйте пристрій лише у технічно бездоганному стані!

Увага! Небезпека отримання травм!

Не відключайте запобіжні й захисні пристрої!

Увага - небезпека пожежі!

Не зберігайте заправлену машину в будівлях, в яких існує небезпека контакту парів бензину з відкритим полум'ям або іскрами!

Утримуйте в чистоті область навколо двигуна, вихлипної труби, блока акумуляторної батареї та паливного баку: тут не повинно бути трави, бензину та масла.

■ Не допускайте третіх осіб у небезпечну зону
Оператор або користувач несе відповідальність за нещасні випадки з іншими особами та їх власністю
Забороняється використовувати пристрій дітям та іншим особам, які не ознайомлені з інструкцією з експлуатації
Дотримуйтесь місцевих норм щодо найменшого віку оператора
Забороняється працювати з інструментом у стані алкогольного або наркотичного сп'яніння, а також під впливом медикаментів
■ Носіть відповідний спецодяг
Довгі брюки
Міцне та нековзне взуття
Засоби захисту слуху

■ При роботі на схилах

Завжди намагайтеся зайняти максимально стійке положення
Завжди стрижіть траву поперек схилу, ніколи не рухайтеся вгору чи вниз
Не стрижіть траву на схилах під кутом більш ніж 20°

■ Працюйте лише при достатньо яскравому денному світлі або штучному освітленні
■ Тримайтеся подалі від ріжучого механізму
■ Виконуйте місцеві правові норми щодо часу роботи
■ Не залишайте пристрій, готовий до роботи, без нагляду
■ Стрижіть траву лише в тому разі, якщо ріжучий ніж гострий
Ніколи не використовуйте пристрій з пошкодженими захисними пристроями / захисними решітками
Ніколи не використовуйте пристрій без повністю змонтованих захисних пристроїв (наприклад: відбивної заслінки, пристроїв для прийому трави)
■ Перед кожним використання перевіряйте пристрій на наявність пошкоджень та виконуйте заміну пошкоджених деталей

Вимкніть двигун, дочекайтеся зупинки пристрою та витягніть з гнізда штекер свічки запалювання

якщо необхідно залишити пристрій
після виявлення неполадок
перед розкриттям елементів блокування
перед усуненням засмічення
після контакту зі сторонніми предметами

Обстежте газонокосарку та виконайте необхідні ремонтні роботи, перш ніж знову почати роботу з нею.

Вставте штекер свічки запалювання в гніздо та запустіть двигун
після усунення неполадок (див. таблицю неполадок) та перевірки пристрою
після чищення пристрою
■ Повністю ретельно перевірте ділянку для скошування, видаліть усі сторонні предмети
■ Особливу увагу проявляйте при розвертannі газонокосарки або при підтягуванні її до себе

■ Не стрижіть траву над перепонами (наприклад, гілками чи корінням)
■ Видаляйте скошену траву лише після зупинки двигуна
■ Перед переходом через площу, яка не підлягає скошуванню, вимкніть двигун та ріжучий ніж
■ Ніколи не піднімайте та не переносьте пристрій з увімкнутим двигуном
■ При заливанні бензину або моторного мастила не вживайте їжу чи напої
■ Не вдихайте пари бензину

Монтаж

Дотримуйтесь інструкції з монтажу, що додається.

Заправка

Перед вводом в експлуатації слід заправити газонокосарку.

Попередження - небезпека виникнення пожежі!

Бензин та масло є надзвичайно легкозаймистими!

Завжди виконуйте вимоги інструкції з експлуатації від виробника двигуна, яка постачається у комплекті.

Робочі матеріали

	Бензин Моторне масло
Марка	стандартизований бензин / неетилований	див. вказівки від виробника двигуна
Кількість	див. вказівки від виробника двигуна	прим. 0,6 л

Безпека

Попереджаємо!

Ніколи не запускайте двигун у закритих приміщеннях. Небезпека отруєння!

Зберігайте бензин та масло в передбачених для цього ёмностях

Заливайте чи зливайте бензин та масло лише після охолодження двигуна поза межами приміщень

■ Не заливайте бензин чи масло під час роботи двигуна

■ Не переповнюйте бак (бензин розширюється)

■ Під час заправки не паліть

Заправний отвір не можна відкривати, якщо двигун працює або якщо він гарячий

Якщо бак або заправний отвір пошкоджено, їх слід замінити

Завжди міцно закривайте кришку баку

Якщо бензин витік:

не запускайте двигун
- уникайте спроб запалювання
виконайте чищення пристрою

Якщо моторне масло витекло:

не запускайте двигун
зберіть моторне масло, яке витекло, зв'язувальною речовиною або губкою та утилізуйте належним чином
■ виконайте чищення пристрою

Використане мастило:

■ не повинно потрапити до звичайних відходів
■ не повинно потрапити до каналізації, стоків чи на ґрунт

Ми рекомендуємо здавати використане мастило у закритих ємностях у центри утилізації або у сервісні центри.

Залити бензин

1. Відкрутіть кришку бака та покладіть її в чистому місці.
2. Залийте бензин через воронку.
3. Щільно закрийте заливний отвір бака та виконайте чищення.

Заливання моторного масла

1. Відкрутить кришку маслоналивного отвору та покладіть її в чистому місці.
2. Залийте масло через воронку.
3. Щільно закрийте маслоналивний отвір та виконайте чищення.

Введення в експлуатацію

Увара!

Із ослабленим, пошкодженим або зношеним ріжучим механізмом та/або частинами кріплення пристрій використовувати заборонено! Перед кожним введенням в експлуатацію проводьте візуальну перевірку.

Знак камери на наступних сторінках означає посилання на малюнки, стор. 4–7.

Встановити висоту зрізу

Увага! Небезпека отримання травм!

Регулюйте висоту зрізу лише після вимикання двигуна та зупинки ріжучого ножа.

• Завжди встановлюйте всі колеса на однакову висоту зрізу.
• Регулювання висоти зрізу залежить від моделі.

Центральне регулювання (☐)

1. Натисніть та утримуйте кнопку центрального регулювання по висоті (☐/1).

Для скошування коротшої трави натисніть ручку центрального регулювання висоти вниз (1/2)
Для скошування довшої трави потягніть ручку центрального регулювання висоти вгору (1/2)
Відображається ступінь центрального регулювання висоти (1/3)

1. Відпустіть кнопку після досягання бажаної висоти зрізу.

Осьове або центральне регулювання (☐, 3)

1. Для розблокування натисніть важіль в сторону та утримуйте.
2. Пересуньте важіль ліворуч або праворуч відповідно до бажаної висоти зрізу.
3. Зафіксуйте важіль.
4. Зверніть увагу, щоб положення фіксації для всіх коліс було однакове.

Швидке регулювання окремих коліс або осьове регулювання (☐)

1. Для розблокування натисніть важіль в сторону та утримуйте його.
2. Пересуньте важіль ліворуч або праворуч відповідно до бажаної висоти зрізу.
3. Зафіксуйте важіль.
4. Зверніть увагу, щоб положення фіксації для всіх коліс було однакове.

Регулювання окремого колеса (☐)

1. Викрутіть колісний гвинт.
2. Вставте колісний гвинт в отвір, який відповідає бажаній висоті зрізу.
3. Затягніть колісний гвинт.
4. Зверніть увагу, щоб положення отвору для всіх коліс було однаковим.

Центральне осьове регулювання (☐)

1. Покладіть великі пальці на кінці осі.
2. Покладіть пальці під корпус косарки.
3. Потягніть вісь великими пальцями від попередньої позначки висоти зрізу.
4. Підтягніть вісь великими пальцями до бажаної позначки висоти зрізу та зафіксуйте.
5. Зверніть увагу, щоб положення фіксації для всіх коліс було однакове.

Стрижка з травозбірником

Увага! Небезпека отримання травм!

Знімайте та встановлюйте травозбірник лише після вимикання двигуна та зупинки ріжучого ножа.

1. Підніміть відбивну пластину та підвісьте травозбірник на тримачі (6).

Індикатор заповнення

Під час косіння потік повітря підіймає індикатор заповнення вгору (да).

Якщо травозбірник повний, то індикатор заповнення прилягає до корпуса (☐). Необхідно випорожнити травозбірник.

Випорожнення травозбірника

1. Підійміть відбивну заслінку.
2. Виведіть травозбірник з зачеплення та зніміть його ззаду (☐).
3. Випорожніть травозбірник.
4. Підійміть відбивну заслінку та знову підвісьте травозбірник на тримачі (☐).

Косіння без травозбірника

Увага!

Косити без травозбірника можна лише при справній поворотній пружині відбивної заслінки.

Під силою пружини відбивна заслінка прилягає до корпуса газонокосарки. Таким чином, скошена трава викидається донизу в задній частині.

Мульшування з комплектом для мульшування (опція)

Під час мульшування зрізана трава не збирається, а залишається на газоні. Мульша захищає ґрунт від висихання та забезпечує його поживними речовинами.

Найкращі результати досягаються при регулярному зрізанні приблизно на 2 см. Лише молода трава з м'якою тканиною листків розкладається швидко.

■ Висота трави перед мульшуванням: макс. 8 см
■ Висота трави після мульшування: мін. 4 см

Адаптуйте швидкість ходи до мульшування, не рухайтеся надто швидко.

Встановлення комплекту для мульшування

Увага! Небезпека отримання травм!

Встановлюйте або знімайте комплект для мульшування тільки після вимикання двигуна та зупинки ріжучого ножа.

1. Зніміть травозбірник ( 0)
2. Підніміть відбивну заслінку та вставте комплект для мульшування у шахту викиду (☎). Механізм блокування повинен забезпечити фіксацію.

Якщо комплект для мульшування не зафіксується, існує небезпека пошкодження комплекту для мульшування та ріжучого ножа.

Зняття комплекту для мульшування

1. Підійміть відбивну заслінку.
2. Роз'єднайте механізм блокування комплекту мульшування (0/1).
3. Витягніть комплект мульшування (10/2).

Косіння з боковим викидом (опція)

Увага! Небезпека отримання травм!

Знімайте чи встановлюйте боковий викид лише після вимикання двигуна та зупинки ріжучого ножа.

Встановлення бокового викиду

1. Зніміть травозбірник та вставте комплект для мульшування.
2. Відкрийте кришку для бокового викиду та утримуйте її (Ф1/1).
3. Встановіть канал бокового викиду (11/2).
4. Повільно закрийте кришку. Кришка не дає випасти каналу бокового викиду.

Зняття бокового викиду

1. Відкрийте кришку для бокового викиду та утримуйте її (☐1/1).
2. Дістаньте канал бокового викиду та закрийте кришку (☐1/2).

Налаштування висоти руків'я (опція)

Регулювання за допомогою кнопок

1. Натисніть та утримуйте дві кнопки на верхньому лонжероні. Паралельно налаштуйте бажане положення (12/1).
2. Відпустіть кнопки, щоб верхній лонжерон зафіксувався.

Регулювання за допомогою затисків

1. Утримуючи лонжерон, ослабте обидва затиски (2/2).
2. Перемістіть лонжерон у бажане положення.
3. Закрийте затиски.

Запуск двигуна

Увага! Небезпека отруєння!

Ніколи не запускайте двигун у закритих приміщеннях.

Увага! Небезпека отримання травм!

Не перевертайте пристрій під час процесу запуску.

• Запускайте двигун лише в тому разі, якщо ніж змонтований (ніж виконує роль інерційної маси)
• При запуску прогрітого двигуна НЕ використовуйте дросель або кнопку праймера
• Не змінюйте налаштування регулятора на двигуні

■ Не запускайте пристрій, якщо канал викиду не закритий одним з наступних елементів:

Травозбірник
Відбивна заслінка
Комплект для мульшування

■ Активуйте пусковий вимикач з особливою уважністю, відповідно до вимог виробника

■ Зверніть увагу, щоб відстань від ніг до ріжучого інструмента була достатньою

Запускайте пристрій в низькій траві

Знак розташування на приладі:

Дросель*Вкл. Викл.
Дистанційнекерування газом*Старт Стоп
Дистанційнекерування газомз дроселем*
Коробка передачз можливістюрегулювання*Швидко Повільно
Ножова муфта*Вкл. Викл.

* залежно від виконання

Запуск вручну

без дистанційного керування газом, з дроселем

Дросель Вкл. Викл.

1. Перемістіть дросель в позицію 1 (10/1).
2. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
3. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).
4. Після прогрівання двигуна (прибл. 15–20 секунд) встановіть дросель в положення 2 (13/2).

Настройка двигуна фіксована. Регулювання частоти неможливе.

без дистанційного керування газом, з праймером (6)

1. Натисніть кнопку праймера 3 рази з інтервалом приблизно 2 секунди (16). При температурі нижче 10 °C натисніть кнопку праймера 5 разів.
2. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
3. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).

Настройка двигуна фіксована. Регулювання частоти неможливе.

без дистанційного керування газом, без праймера/дроселя

1. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
2. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).

Настройка двигуна фіксована. Регулювання частоти неможливе.

з дистанційним керуванням газом, з дроселем

Дистанційне керування газом з дроселем

1. Переведіть важіль газу в позицію 1 (14/1).
2. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
3. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).
4. Після прогрівання двигуна (прибл. 15–20 секунд) переведіть важіль газу в положення між 🎂 та 🎋 (☎4/2).

з дистанційним керуванням газом, без праймера/дроселя

Дистанційне керування газом Старт Стоп

1. Переведіть важіль газу в позицію 📄 (20/1).
2. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) - запобіжна ручка не фіксується.
3. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).
4. Після прогрівання двигуна (прибл. 15–20 секунд) переведіть важіль газу в положення між 🎂 та 🎋 (📞0).

з дистанційним керуванням газом, з праймером (6)

Дистанційне керування газом

Старт Стоп

1. Переведіть важіль газу в позицію 📧 (20/1).
2. Натисніть кнопку праймера 3 рази з інтервалом приблизно 2 секунди (16). При температурі нижче 10 °C натисніть кнопку праймера 5 разів.
3. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) - запобіжна ручка не фіксується.
4. Швидко витягніть стартерний трос і дайте йому скрутитися, поволі відпускаючи його (18).
5. Як тільки двигун почне працювати, встановіть важіль газу на потрібне значення частоти в

Електричний пуск (опція)

Електричний пуск з праймером (16)

1. Переведіть важіль газу в позицію "ПУСК" (15/1).
2. Натисніть кнопку праймера 3 рази з інтервалом приблизно 2 секунди (16). При температурі нижче 10 °C натисніть кнопку праймера 5 разів.
3. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
4. Поверніть ключ запалювання в замку в крайне праве положення (19).
5. Як тільки двигун почне працювати, відпустіть ключ запалювання (він повернеться в положення "0").
6. Переведіть важіль газу відповідно до бажаної частоти в положення між 🚫 та 📞 (1512).

Електричний пуск без праймера/дроселя (15)

1. Переведіть важіль газу в позицію "ПУСК" (45/1).
2. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (17) – запобіжна ручка не фіксується.
3. Поверніть ключ запалювання в замку в крайне праве положення (19).
4. Як тільки двигун почне працювати, відпустіть ключ запалювання (він повернеться в положення "0").
5. Переведіть важіль газу відповідно до бажаної частоти в положення між 📄 та 📋 (13/2).

Ножова муфта (опція)

Ножова муфта Вкл. Викл.

За допомогою ножової муфти можна під'єднувати та від'єднувати ріжучий ніж під час роботи двигуна.

Під'єднання ріжучого ножа

1. Підтягніть запобіжну ручку до верхнього лонжерона та утримуйте її (47) - Запобіжна ручка не фіксується.
2. Відведіть важіль муфти від себе ( 141)
3. Ріжучий ніж під'єднається.

Від'єднання ріжучого ножа.

1. Відпустіть запобіжну ручку (15).

2. Ріжучий ніж від'єднається.

3. Важіль муфти перейде в положення покою (1/2).

Вимикання двигуна

Пристрій без ножової муфти

1. Переведіть важіль газу в положення (20/2)

1. Відпустіть запобіжну ручку ( 25).
2. Двигун вимкнеться.

Увага - небезпека важких різаних травм!

Двигун може рухатися по інерції. Після вимикання переконайтеся, що двигун зупинився.

Пристрій з ножовою муфтою

Ножова муфта Вкл. Викл.

1. Відпустіть запобіжну ручку ( 25).

2. Переведіть важіль газу в позицію (2013).

3. Двигун вимкнеться.

Увага - небезпека важких різаних травм!

Двигун може рухатися по інерції. Після вимикання переконайтеся, що двигун зупинився.

Колісний привід (опція) (2)

Увага!

Підключайте коробку передач лише під час роботи двигуна.

Увімкнення привода коліс

1. Притисніть важіль перемикання передач до верхнього лонжерона та утримуйте його в такому положенні (22) – важіль перемикання передач не входить у зачеплення.
2. Колісний привід вмикається.

Вимикання привода коліс

1. Відпустіть важіль перемикання передач ( 234).
2. Колісний привід вимкнеться.

Коробка передач з можливістю регулювання (контроль швидкості) (опція)

Коробка передач з можливістю регулювання Швидко Повільно

За допомогою коробки передач з можливістю регулювання можна плавно змінювати швидкість руху газонокосарки.

Увага!

Натискайте важіль лише під час роботи двигуна. Вмикання за відсутності приводу може призвести до пошкодження привідного механізму.

■ Для підвищення швидкості потягніть важіль (23) в напрямку (23/2)

■ Для зменшення швидкості потягніть важіль (3) в напрямку (23/1)

Завжди адаптуйте швидкість руху до поточного стану ґрунту та газону.

Технічне обслуговування і догляд

Увага! Небезпека отримання травм!

• Перед усіма роботами з технічного обслуговування та догляду завжди вимикайте двигун та діставайте з гнізда штекер свічки запалювання.
• Двигун може рухатися по інерції. Після вимикання переконайтеся, що двигун зупинився.
• Під час техобслуговування ножів завжди надягайте робочі рукавиці!

■ Регулярно перевіряйте травозбірник на предмет справності та зношування
■ Чистіть пристрій після кожного використання

Забороняється мити пристрій водою зі шлангу. Вона може попасти в механізми пристрою (система запалювання, карбюратор) та призвести до їх пошкодження

■ Регулярно перевіряйте ріжучий ніж на наявність пошкоджень
Завжди заміняйте несправні глушники

Нахилити косарку

В залежності від виробника двигуна:

■ карбюратор / повітряний фільтр повинен бути спрямований вгору (26)
■ свічка запалювання повинна бути спрямована вгору (27)

Дотримуйтесь інструкції з експлуатації від виробника двигуна!

Заточування та заміна ріжучого ножа

■ Доручайте заточування та заміну тупих або пошкоджених ножів лише працівникам сервісцентрів або авторизованих спеціалізованих підприємств
■ Додатково заточені ріжучі ножі слід збалансувати

Заряджання стартерної батареї (опція)

Стартерна батарея не потребує технічного обслуговування та зазвичай заряджається в косарці. В окремих випадках батарею повинен зарядити користувач:

■ перед першим пуском косарки в експлуатацію
якщо вона розряджена, а також перед зимою або після тривалого простою (> 6 місяців)

Процес заряджання:

1. Витягнути зарядний пристрій із блока батареї.
2. Від'єднати кабель батареї від кабелю двигуна (128).
3. З'єднати кабель батареї з кабелем зарядного пристрою (29).
4. Увімкнути зарядний пристрій в електричну мережу. Напруга електромережі повинна відповідати робочій напрузі зарядного пристрою.

Час зарядки становить близько 36 годин. Використовуйте тільки оригінальний зарядний пристрій, що входить до комплекту поставки.

Увара!

• Заряджайте стартерну батарею лише в сухих приміщеннях, які добре провітрюються.
• Не вмикати газонокосарку під час заряджання батареї.

Догляд за двигуном

Заміна моторного масла

1. Щоб зібрати мастило, заготуйте відповідну ємність.
2. Повністю злийте мастило через маслоналивний отвір або відкачайте його.

Утилізуйте використане моторне мастило без шкоди для навколишнього середовища!

Ми рекомендуємо здавати використане мастило у закритих ємностях у центри утилізації або у сервісні центри.

Використане мастило

▪ не повинно потрапити до звичайних відходів
- не повинно потрапити до каналізації або зливу
▪ не повинно проливатися на землю

Заміна повітряного фільтра

■ Дотримуйтеся вказівок виробника двигуна.

Заміна свічки запалювання

■ Дотримуйтеся вказівок виробника двигуна.

Колісний привід (опція)

Регулювання троса Боудена

Якщо під час роботи двигуна колісний привід більше не вмикається або не вимикається, необхідно відрегулювати відповідний трос Боудена.

Увага!

Змінюйте положення троса Боудена лише після вимикання двигуна.

1. Поверніть елемент регулювання троса Боудена в напрямку стрілки (30).
2. Для перевірки налаштування запустіть двигун та увімкніть колісний привід.
3. Якщо колісний привід все ще не функціонує, передайте газонокосарку в сервіс-центр або на авторизоване спеціалізоване підприємство.

Змашування повідного триба

■ Час від часу змашуйте повідний триб на валу коробки передач мастилом у вигляді аерозолю

Коробка передач колісного приводу не потребує технічного обслуговування.

Зберігання

Увага! Небезпека вибуху!

Забороняється зберігати пристрій поблизу відкритого вогню або джерела високої температури.

■ Двигун повинен охолонути
■ Для економії місця під час зберігання складіть верхній лонжерон (1, 32)
■ Зберігайте інструмент у сухому місці, недоступному для дітей та неуповноважених осіб
■ Зберігати батарею при температурі вище нуля
■ Час від часу підзаряджайте стартерну батарею
■ Випорожніть бензиновий бак
Витягніть з гнізда штекер свічки запалювання

Ремонт

Ремонтні роботи дозволяється виконувати лише працівникам сервіс-центрів та авторизованих спеціалізованих підприємств.

Утилізація

Забороняється утилізувати інструменти, що стали непридними, батареї або акумулятори разом із побутовими відходами!

Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

Усунення неполадок

Увага!

Забороняється вирівнювати деформовані ножі та вал двигуна.

Неполадка Рішення
Двигун не заводиться▪ Залити бензин▪ Встановити дросельний важіль у положення "START" ("ЗАПУСК")▪ Увімкнути дросель▪ Довести скобу моторного вимикача до верхньої перекладини▪ Перевірити свічки запалювання, якщо необхідно, замінити▪ Виконати очищення повітряного фільтра▪ Вільно провернути ножі газонокосарки▪ Зарядити стартерну батарею▪ Увімкнути пристрій на покошеній ділянці
Потужність двигуна знижується▪ Встановити висоту зрізу▪ Заточити / замінити ножі газонокосарки▪ Виконати чищення корпусу / каналу для виходу трави▪ Виконати очищення повітряного фільтра▪ Зменшити робочу швидкість
Неякісне скошування▪ Заточити / замінити ножі газонокосарки▪ Встановити висоту зрізу
Травозбірник не заповнюється до кінця▪ Встановити висоту зрізу▪ Дати траві підсохнути▪ Заточити / замінити ножі газонокосарки▪ Прочистити решітку травозбірника▪ Виконати чищення корпусу / каналу для виходу трави
Привод коліс не працює▪ Відрегулювати трос Боудена▪ Клиноподібний ремінь пошкоджено▪ Зверніться до майстерні з обслуговування клієнтів▪ Видалити бруд у колісному приводі, з зубчастого ременя та коробки передач▪ Змазати мастилом механізми вільного ходу (приводний ремінь на передавальному валу)
Колеса не обертаються при увімкненій коробці передач▪ Затягнути гвинти коліс▪ Маточина колеса пошкоджена▪ Клиноподібний ремінь пошкоджено▪ Зверніться до майстерні з обслуговування клієнтів
Пристрій надто сильно вібрує▪ Перевірте ніж косарки

Якщо виникають несправності, які не описані в цій таблиці, чи такі, що ви не можете їх усунути самостійно, звертайтеся до нашої компетентної служби сервісу.

Завжди необхідна компетентна перевірка:

після наїзду на перепону
після раптової зупинки двигуна
при пошкодженні коробки передач
при пошкодженні клинового ременя
при деформації ножа
при деформації валу двигуна

Декларація про відповідність стандартам ЄС

■ див. інструкцію з монтажу

Гарантія

Протягом встановленого законодавством строку давності претензій щодо якості пристрою ми усунемо деякі дефекти матеріалу або виробничий брак шляхом ремонту або заміни (за нашим розсудом). Строк давності визначається правовими нормами тієї місцевості, де було куплено пристрій.

Наші гарантійні зобов'язання дійсні лише в таких випадках:

■ Належна експлуатація пристрою
■ Дотримання інструкції з експлуатації
■ Використання оригінальних запасних частин

Гарантія втрачає силу в таких випадках:

■ У разі здійснення спроби полагодити інструмент
■ технічні зміни пристрою
■ У разі неналежного використання інструмента (наприклад, у промислових або комунальних цілях)

Гарантія не розповсюджується на такі випадки:

■ На пошкодження лакованої поверхні, які утворились унаслідок звичайного зношування
■ Деталі, що зношуються (позначені рамкою XXX XXX (X) на карті запасних частин)
- На двигуни внутрішнього згоряння – На них розповсюджуються окремі гарантійні норми відповідного виробника двигунів

У випадку, що потребує надання гарантії, звертайтесь з цим гарантійним листом та документом, який підтверджує акт купівлі, до Вашого дилера або до найближчого авторизованого сервісного центру. Ці гарантійні зобов'язання не розповсюджуються на правові претензії клієнта до продавця стосовно якості проданого пристрою.

За това ръководство

■ Кога єе истече моторно масло:
