Producttype	Benzinegrasmaaier
Merk	SOLO
Model	5231 SP-A
Beoogd gebruik	Grasmaaien in de privésfeer, op droog gras
Motortype	Benzine 4-takt
Starten	Handmatig (startkabel) of elektrisch (optioneel)
Instelling van de maaihoogte	Centraal of per individueel wiel, meerdere standen
Maaibreedte	Ongeveer 53 cm (schatting)
Grasopvangbak	Ja, met niveau-indicator
Hakselkit	Optioneel (mulchen)
Zijwaartse uitworp	Optioneel
Wielaandrijving	Optioneel, met snelheidsvariator (Vario)
Veiligheidsvoorzieningen	Veiligheidsbalk, afbuigklep
Onderhoud	Reiniging na elk gebruik, slijpen/vervangen van het mes, motorolie verversen, luchtfilter en bougie vervangen
Brandstof	Normale loodvrije benzine
Motorolie	Ongeveer 0,6 L, volgens aanbevelingen van de fabrikant

Veelgestelde vragen - 5231 SP-A SOLO

Wat te doen als de motor niet start?

Controleer eerst het benzineniveau en of de gashendel in de startpositie staat. Zorg ervoor dat de veiligheidsbalk goed tegen het stuur wordt gehouden. Controleer de bougie en het luchtfilter. Als de elektrische starter niet werkt, laad de batterij op. Probeer te starten op een reeds gemaaid oppervlak.

Hoe stel ik de maaihoogte in?

De maaihoogte wordt centraal (centrale knop) of individueel per wiel ingesteld. Voor centrale instelling, houd de knop ingedrukt en duw of trek de hendel. Voor individuele instelling, draai de wielmoer los en plaats deze in het bijbehorende gat. Zorg ervoor dat alle wielen op dezelfde stand staan.

Waarom neemt het motorvermogen af?

Dit kan komen door een te lage maaihoogte, een stomp mes of beschadigd mes, een verstopt uitwerpkanaal, een vuil luchtfilter of een te hoge voorwaartse snelheid. Begin met het corrigeren van de maaihoogte, reinig het luchtfilter en controleer het mes.

Hoe krijg ik een gelijkmatige maaibeurt?

Zorg ervoor dat het mes goed geslepen en uitgebalanceerd is. Stel de maaihoogte uniform in op alle wielen. Maaien op een geschikte snelheid en op zo droog mogelijk gras. Vermijd het maaien van te hoog gras in één keer (niet meer dan 1/3 van de hoogte afsnijden).

De grasopvangbak vult niet volledig, wat te doen?

Controleer de maaihoogte (te laag?), laat het gras drogen voor het maaien. Een stomp mes kan de aanzuiging verminderen. Reinig het rooster van de grasopvangbak en het uitwerpkanaal om verstoppingen te voorkomen.

Hoe gebruik ik de hakselkit (mulchen)?

Met de hakselkit wordt het gras fijn vermalen en op het gazon achtergelaten. Plaats deze in de uitwerp opening na het verwijderen van de grasopvangbak. Voor een goed resultaat, maai regelmatig (ongeveer 2 cm afsnijden) en maai geen gras dat langer is dan 8 cm. De hoogte na het maaien moet minimaal 4 cm zijn.

Wat te doen als de wielaandrijving niet werkt?

Controleer of de motor draait (de aandrijving werkt alleen als de motor loopt). Als deze niet inschakelt, moet mogelijk de Bowdenkabel worden afgesteld door aan de stelinrichting te draaien. Als dat het probleem niet oplost, kan de V-snaar defect zijn of er is vuil in de transmissie. Raadpleeg een gespecialiseerde werkplaats.

Hoe onderhoud ik het maaimes?

Het mes moet geslepen of vervangen worden als het stomp of beschadigd is. Laat dit uitvoeren door een servicecentrum of een erkende professional. Geslepen messen moeten uitgebalanceerd zijn om trillingen te voorkomen. Draag altijd handschoenen bij het hanteren.

Wat zijn de essentiële veiligheidsvoorschriften?

Lees altijd de gebruiksaanwijzing voor gebruik. Maaien op een helling van meer dan 20° nooit, altijd dwars. Draag een lange broek, stevige schoenen en gehoorbescherming. Houd kinderen en huisdieren op afstand. Laat de machine niet onbeheerd achter met draaiende motor. Schakel de motor uit voor elke ingreep.

Hoe berg ik de grasmaaier in de winter op?

Maak de brandstoftank leeg en laat de motor afkoelen. Verwijder de bougie. Reinig het apparaat en berg het op in een droge vorstvrije ruimte. Als de grasmaaier is uitgerust met een elektrische starter, laad de batterij periodiek op. U kunt het stuur inklappen om ruimte te besparen.

GEBRUIKSAANWIJZING 5231 SP-A SOLO

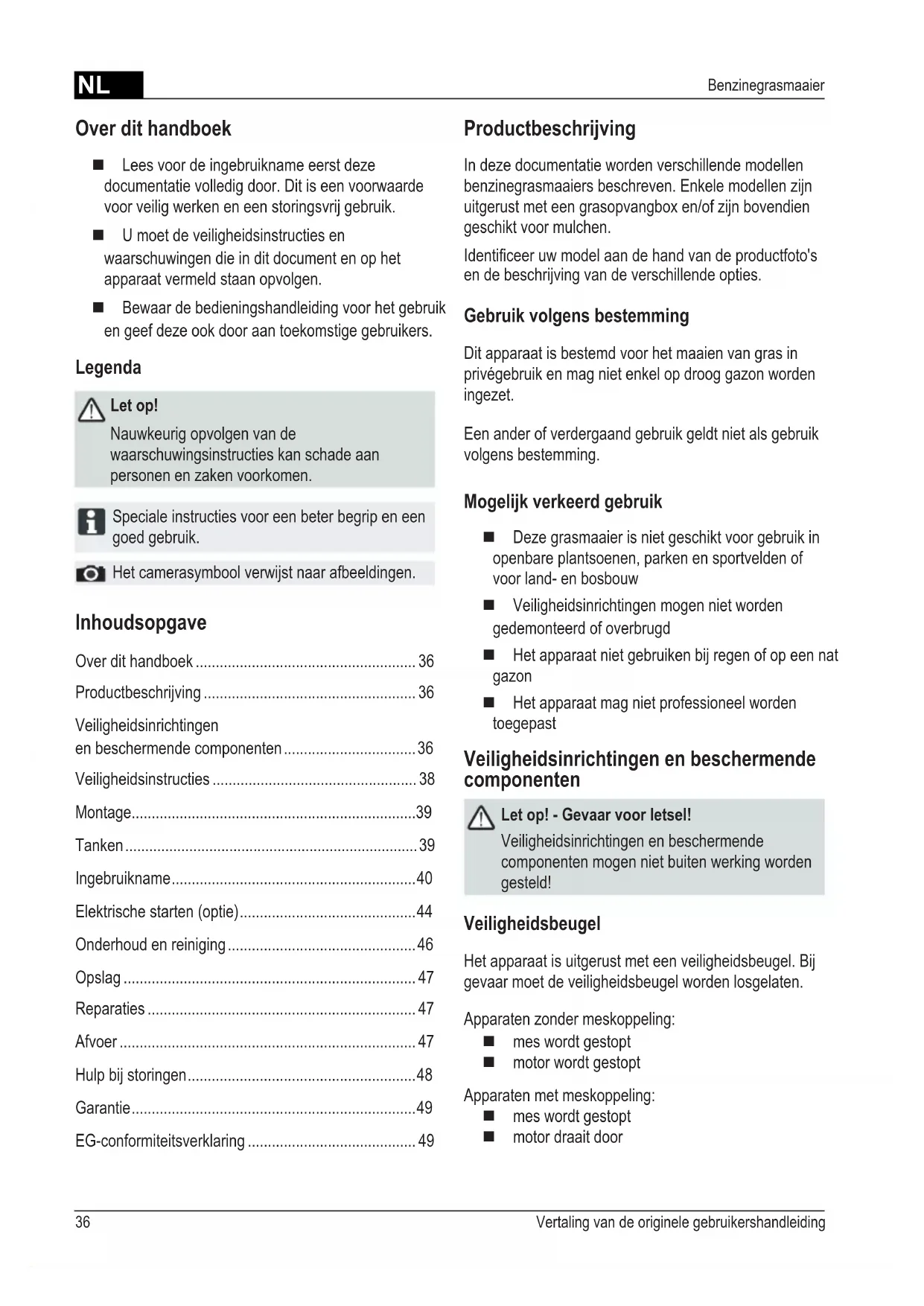

NL: Instructies voor gebruik ....36

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 36

Productbeschrijving 36

Veiligheidsinrichtingen en beschermende componenten....36

Veiligheidsinstructies 38

Montage....39

Tanken....39

Ingebruikname....40

Elektrische starten (optie)......44

Onderhoud en reiniging....46

Opslag 47

Reparaties 47

Afvoer 47

Hulp bij storingen....48

Garantie....49

EG-conformiteitsverklaring 49

Productbeschrijving

In deze documentatie worden verschillende modellen benzinegrasmaaiers beschreven. Enkele modellen zijn uitgerust met een grasopvangbox en/of zijn bovendien geschikt voor mulchen.

Identificeer uw model aan de hand van de productfoto's en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in privégebruik en mag niet enkel op droog gazon worden ingezet.

Een ander of verdergaand gebruik geldt niet als gebruik volgens bestemming.

Mogelijk verkeerd gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare plantsoenen, parken en sportvelden of voor land- en bosbouw
■ Veiligheidsinrichtingen mogen niet worden gedemonteerd of overbrugd
■ Het apparaat niet gebruiken bij regen of op een nat gazon
■ Het apparaat mag niet professioneel worden toegepast

Veiligheidsinrichtingen en beschermende componenten

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Veiligheidsbeugel

Het apparaat is uitgerust met een veiligheidsbeugel. Bij gevaar moet de veiligheidsbeugel worden losgelaten.

Apparaten zonder meskoppeling:

■ mes wordt gestopt
■ motor wordt gestopt

Apparaten met meskoppeling:

■ mes wordt gestopt

■ motor draait door

Veiligheidsklep

De veiligheidsklep beschermt tegen het eruit vliegen van de onderdelen.

1 Startkabel 9 Snijhoogteverstelling*
2 Start, stop* 10 Meskoppeling*
3 Wielaandrijving* 11 Varioaandrijving*
4 Veiligheidsbeugel 12 Gebruikshandleiding
5 Ergonomische hoogteverstelling* 13 Uitwerpinzet*
6 Vulstandindicatie* 14 Sluitklep*
7 Veiligheidsklep* 15 Mulchkit*
8 Grasopvangbox* * afhankelijk van de uitvoering

Symbolen op het apparaat

	Let op!Voorzichtig handelen bij gebruik.		Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.
	Vóór de ingebruikname gebruiksaanwijzing lezen! Mot		aken.
	Derden buiten het gevarenbereik houden! Wielaandrijv		elen.
	Handen en voeten bij messen vandaan houden		Snelheidsregelaar start / stop.
	Afstand houden van het gevarenbereik.

Extra symbolen bij apparaten met elektrische start

Let op! Gevaar door elektrische schok.

Aansluitleiding uit de buurt houden van het mes.

Apparaat voor onderhoudswerkzaamheden of bij beschadigde kabel altijd van het stroomnet halen.

Veiligheidsinstructies

Let op!

Apparaat alleen in een technisch perfecte staat gebruiken!

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Let op! - Brandgevaar!

Machines met volle tank niet in gebouwen opbergen, waarin benzinedampen met open vuur of vonken in aanraking kunnen komen!

Bereik rondom de motor, uitlaat, accuhuis, brandstoftank vrij van maaigoed, benzine en olie houden.

■ Derden buiten de gevarenzone houden
■ De machinebestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendommen
■ Kinderen of andere personen die de gebruikshandleiding niet kennen mogen het apparaat niet gebruiken
■ Lokale voorschriften over de miniumleeftijd voor een bediener in acht nemen
■ Het apparaat niet bedienen onder invloed van alcohol, drugs of medicijnen
■ Doelmatige werkkleding dragen
lange broek
■ stevige en niet glijdende schoenen
- gehoorbescherming
■ Bij het werken op hellingen
altijd opletten dat u stabiel staat

altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag
■ niet maaien op helling van meer dan 20

■ Enkel bij voldoende daglicht of kunstmatige verlichting werken
■ Lichaam, ledematen en kleding uit de buurt van het mes houden
■ Landspecifieke voorschriften voor de tijd van het gebruik in acht nemen
■ Gebruiksklaar apparaat niet onbeheerd laten
■ Enkel met scherp mes maaien
■ Apparaat nooit gebruiken met beschadigde veiligheidsinrichtingen / veiligheidsroosters
■ Apparaat nooit zonder volledig gemonteerde veiligheidsinrichtingen gebruiken (bijv.: veiligheidsklep, grasopvangvoorzieningen)
■ Apparaat voor ieder gebruik controleren op beschadigingen, voordat u het apparaat weer in gebruik neemt de beschadigde onderdelen laten vervangen
■ Motor uitzetten, wachten tot het apparaat stilstaat en bougiedop uittrekken

■ als u het apparaat verlaat
■ na het optreden van storingen
■ voor het ontgrendelen van blokkeringen
■ voor het verwijderen van verstoppingen
na het contact met vreemde voorwerpen

Zoeken naar beschadigingen aan de grasmaaier en de vereiste reparaties uitvoeren, voordat u de grasmaaier opnieuw start en er mee gaat werken.

■ Bougiedop opsteken en motor starten
na het verhelpen van storingen (zie tabel met storingen) en controle van het apparaat
■ na het reinigen van het apparaat
■ Het grasvlak dat moet worden gemaaid volledig en nauwkeurig controleren, alle vreemde voorwerpen verwijderen
- Bijzonder goed opletten bij het omkeren van de grasmaaier of wanneer u de grasmaaier naar u toetrekt
■ Niet over hindernissen maaien (bijv. takken, boomwortels)

■ Snijdsel enkel verwijderen bij stilstaande motor
■ Motor / mes uitschakelen, wanneer er over een ander vlak dan het te maaien grasvlak moet worden gereden
■ Apparaat nooit bij draaiende motor optillen of dragen
■ Bij het vullen met benzine of motorolie niet eten of drinken
■ Benzinedampen niet inademen

Montage

Meegeleverde montagehandleiding in acht nemen.

Let op!

Het apparaat mag pas na volledig te zijn gemonteerd gebruikt worden.

Tanken

Voor de ingebruikname moet u de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie zijn zeer licht ontvlambaar!

Steeds de bijgeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen.

Verbruiksstoffen

	Benzine Motorolie
Soort	normale benzine / loodvrij	zie de aanwijzingen van de motorfabrikant
Vulhoeveelheid	zie de aanwijzingen van de motorfabrikant	ca. 0,6 l

Veiligheid

Waarschuwing!

Motor niet in afgesloten ruimten laten lopen. Vergiftigingsgevaar!

■ Benzine en olie enkel in daarvoor bestemde reservoirs bewaren
■ Benzine en olie enkel bij koude motor en buiten vullen of aftappen
■ Bij draaiende motor geen benzine of olie vullen
■ Tank niet te vol vullen (benzine zet uit)
■ Tijdens het tanken niet roken
■ De tankdop niet bij draaiende of warme motor openen
■ Beschadigde tank of tankdop vervangen
■ Tankdop altijd stevig vastdraaien
■ Als er benzine gemorst is:
Motor niet starten
Startpogingen vermijden
Apparaat reinigen
■ Als er motorolie gemorst is:
Motor niet starten
■ Uitgestroomde motorolie met oliebindmiddel of een lap opzuigen en juiste wijze afvoeren
Apparaat reinigen

Oude olie mag u

■ niet bij het afval voegen
■ in de riolering, de afvoer of op de grond uitgieten

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Benzine vullen

1. Tankdop afschroeven, op een schone plek leggen.
2. Benzine met een trechter vullen.
3. Vulopening van de tank stevig sluiten en reinigen.

Motorolie vullen

1. Olievuldop afschroeven, dop op een schone plek leggen.
2. Olie met een trechter vullen.

Ingebruikname

Let op!

Met een loszittend, of versleten snijmechanisme, en/of loszittende onderdelen, mag het apparaat niet gebruikt worden!

Voor iedere ingebruikname moet u een visuele controle uitvoeren.

Het camerasymbool op de volgens pagina's wijst op de afbeeldingen op pagina 4–7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en stilstaand mes verstellen.

• Altijd alle wielen op dezelfde snijhoogte instellen.
• Snijhoogteverstelling is afhankelijk van het model.

Centrale verstelling (☐)

1. Knop van de centrale hoogteverstelling ingedrukt houden (1/1).

■ Voor kort gras de handgreep van de centrale hoogteverstelling omlaag duwen (1/2)
■ Voor langer gras de handgreep van de centrale hoogteverstelling omhoog duwen (1/2)
- Het niveau van de centrale hoogteverstelling wordt weergegeven (cf/3)

1. Knop op de gewenste snijhoogte loslaten.

Asverstelling of centrale verstelling (☐, 3)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gelijke vergrendelpositie bij alle wielen letten.

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gelijke vergrendelpositie bij alle wielen letten.

Verstelling apart wiel (☐)

1. Wielschroef losdraaien.
2. Wielschroef door het gat voor de gewenste snijhoogte steken.
3. Wielschroef vastdraaien.
4. Op gelijke gatpositie bij alle wielen letten.

Centrale asverstelling (6)

1. Beide duimen op de uiteinden van de as leggen.
2. Vinger onder de maaierbehuizing leggen.
3. As met beide duimen uit momentele kerf voor de snijhoogte trekken.
4. As met beide duimen vóór de gewenste kerf voor de snijhoogte trekken en laten vergrendelen.
5. Op gelijke vergrendelpositie bij alle wielen letten.

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de houders hangen (3).

Vulstandindicatie

De vulstandindicatie wordt door de luchtstroom tijdens het maaien omhoog geduwd (Cla).

Wanneer de grasopvangbox vol is, ligt de vulstandindicatie tegen de box (c)b). De grasopvangbox moet worden geleegd.

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.
2. Grasopvangbox eruit hangen en naar achteren toe verwijderen (8).
3. Grasopvangbox leegmaken.
4. Veiligheidsklep optillen en grasopvangbox weer in de houders hangen (8).

Maaien zonder grasopvangbox

Let op!

Enkel bij goed werkende draaiveer van de veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht tegen de behuizing van de grasmaaier. Het gemaaide gras wordt zo naar achteren uitgeworpen.

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel niet opgevangen, maar blijft liggen op het gazon. De mulchlaag beschermt de bodem tegen uitdrogen en verzorgt deze met voedingsstoffen.

De beste resultaten worden bereikt wanneer regelmatig ca. 2 cm wordt teruggesneden. Enkel jong gras met zachte bladeren verrotten snel.

■ Grashoogte vóór het mulchen: maximaal 8 cm
■ Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, niet te snel gaan.

Mulchkit inzetten

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen ( 3)
2. Veiligheidsklep optillen en mulchkit in de uitwerpschacht plaatsen (c). Vergrendeling moet vastklikken.

Wanneer de mulchkit niet vastklikt, kunnen mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optillen.
2. Vergrendeling aan mulchkit losmaken (10/1).
3. Mulchkit eruit trekken (10/2).

Maaien met zijuitworp (optie)

Let op! - Gevaar voor letsel!

Zijuitworp enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

Zijuitworp inzetten

1. Grasopvangbox verwijderen en mulchkit erin zetten.
2. Afdekking voor zijuitworp openklappen en vasthouden (1/1).
3. Zijuitwerpkanaal inzetten (14/2).
4. Afdekking langzaam sluiten. De afdekking beveiligt het zijuitwerpkanaal tegen eruit vallen.

Zijuitworp verwijderen

1. Afdekking voor zijuitworp openklappen en vasthouden (€1/1).
2. Zijuitworp verwijderen en afdekking sluiten (1/2).

Greephoogte instellen (optie)

Knopverstelling

1. Beide knoppen aan de duwbeugel ingedrukt houden en de gewenste positie instellen (312/1).
2. Knoppen loslaten, zodat de duwbeugel kan vastklikken.

Klemverstelling

1. Beugel vasthouden en beide klemmen losmaken (2/2).
2. Beugel in de gewenste positie zetten.
3. Klemmen sluiten.

Motor starten

Let op! - Vergiftigingsgevaar!

Motor niet in afgesloten ruimten laten lopen.

Let op! - Gevaar voor letsel!

Apparaat tijdens het starten niet kantelen.

• Motor enkel starten als het mes is gemonteerd (mes dient als rotatiemassa)
• Bij het starten van de warme motor choke of primerknop NIET gebruiken
• Regelaarinstellingen aan de motor niet wijzigen

■ Apparaat niet starten, wanneer het uitwerpkanaal niet door één van de volgende onderdelen is afgedekt:

grasopvangbox
veiligheidsklep
mulchkit

■ Goed opletten bij het bedienen van de startschakelaar en de aanwijzingen van de fabrikant opvolgen

■ Erop letten dat er voldoende afstand is tussen de voeten en het snijgereedschap

■ Apparaat in laag gras starten

Positiontekens op het apparaat:

Choke* aan uit
Snelheidsregelaar* start stop
Snelheidsregelaar met choke*
Varioaandrijving* snel langzaam
Meskoppeling* aan uit

* afhankelijk van de uitvoering

Handmatig starten

zonder snelheidsregelaar, met choke

Choke aanuit

1. Choke in stand 1 zetten (13/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (147) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (68).
4. Na het opwarmen van de motor (ca. 15–20 seconden) de choke in stand 2 zetten (3/2).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, met primer (6)

1. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (46). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (147) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, zonder primer/choke

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (7) – veiligheidsbeugel klikt niet vast.
2. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

met snelheidsregelaar, met choke

Snelheidsregelaar met choke

1. Gashendel in stand zeiten (14(1)).
2. Veiligheidsbeugel naar de beugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (8).
4. Na het opwarmen van de motor (ca. 15–20 seconden) gashendel op een stand zetten tussen en (14/2).

met snelheidsregelaar, zonder primer/choke

Snelheidsregelaar start stop

1. Gashendel in stand 📋 zetten (20/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).
4. Na het opwarmen van de motor (ca. 15-20 seconden) gashendel op een stand zetten tussen en (-20).

met snelheidsregelaar, met primer (16)

Snelheidsregelaar start stop

1. Gashendel in stand zetten (2014).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
3. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
4. Startkabel uittrekken en vervolgens weer langzaam laten oprollen (8).
5. Op het moment dat de motor draait, gashendel voor het gewenste motortoerental op een stand tussen en zetten (20).

Elektrische starten (optie)

Elektrische start met primer (16)

1. Gashendel in stand „START“ zetten ( 1/1).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (6). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
3. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
4. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (19).
5. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).
6. Gashendel afhankelijk van het gewenste motortoerental in een stand tussen en zetten (€15/2).

Elektrische start zonder primer/choke (15)

1. Gashendel in stand „START“ zetten (13/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (19).
4. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).
5. Gashendel afhankelijk van het gewenste motortoerental in een stand tussen en zetten (15/2).

Meskoppeling (optie)

Meskoppeling aan uit

Met de meskoppeling kan het mes in- en uitgekoppeld worden, terwijl de motor blijft draaien.

Mes inkoppelen

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (C17) – Veiligheidsbeugel klikt niet vast.
2. Koppelingshendel van het lichaam af schuiven (1/1)
3. Mes wordt ingekoppeld.

Mes uitkoppelen.

1. Veiligheidsbeugel loslaten ( 25).
2. Mes wordt uitgekoppeld.
3. Koppelingshendel gaat naar de ruststand (21/2).

Motor uitzetten

Apparaat zonder meskoppeling

1. Gashendel in stand zetten (20/2)
2. Veiligheidsbeugel loslaten ( 25).
3. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Apparaat met meskoppeling

Meskoppeling aan uit

1. Veiligheidsbeugel loslaten ( 25).
2. Gashendel in stand zetten (20/2)
3. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Wielaandrijving (optie) (2)

Let op!

Aandrijving enkel bij draaiende motor schakelen.

Wielaandrijving inschakelen.

1. Aandrijfbeugel tegen de duwbeugel duwen en vasthouden (2) – aandrijfbeugel klikt niet vast.
2. Wielaandrijving wordt ingeschakeld.

Wielaandrijving uitschakelen

1. Aandrijfbeugel loslaten (24).
2. Wielaandrijving wordt uitgeschakeld.

Varioaandrijving (Speed Control) (optie)

Varioaandrijving snel langzaam

Met de varioaandrijving kan de rijsnelheid van de grasmaaier traploos worden gewijzigd.

Let op!

Hendel enkel bij draaiende motor bedienen. Schakelen zonder motoraandrijving kan het aandrijfmechanisme beschadigen.

■ Voor een hogere snelheid de hendel (23) in de richting (3/2) trekken
■ Voor een lagere snelheid de hendel (23) in de richting (3/1) trekken

Rijsnelheid altijd aanpassen aan de actuele toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

• Voor onderhouds- en reinigingswerkzaamheden altijd de eerst de motor uitschakelen en de bougiedop eruit trekken.
• Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

• Bij onderhouds- en reinigingswerkzaamheden aan het mes altijd werkhandschoenen dragen!

• Grasopvangvoorziening regelmatig controleren op goede werking en slijtage
  ■ Het apparaat na ieder gebruik reinigen
  ■ Apparaat niet met water schoonspuiten. Indringend water kan tot storingen leiden (ontstekingssysteem, carburateur)
  ■ Mes regelmatig controleren op beschadigingen
  ■ Defecte geluidsdempers altijd vervangen

Grasmaaier kantelen

Afhankelijk van de motorproducent moet:

■ de carburateur / het luchtfilter naar boven wijzen (6)
■ de bougie naar boven wijze (27)

Bedieningshandleiding van de motorproducent in acht nemen!

Mes bijslijpen / vervangen

■ Stomp of beschadigd mes enkel bij een servicepunt of een geautoriseerd vakbedrijf laten slijpen / vervangen
■ Bijgeslepen messen moeten uitgebalanceerd zijn

Let op!

Niet uitgebalanceerde messen veroorzaken sterke trillingen en beschadigen de grasmaaier.

Startaccu opladen (optie)

De startaccu is onderhoudsvrij en wordt normaliter door de grasmaaier geladen.

In uitzonderingsgevallen moet de accu door de gebruiker worden geladen:

■ Voordat de grasmaaier voor het eerst in gebruik wordt genomen
■ Bij een lege accu, voor de winterpauze of na langere stilstandstijden (> 6 maanden)

Werkwijze voor het opladen:

1. Lader uit het accuhuis nemen.
2. Accukabel van de motorkabel losmaken (18).
3. Accukabel met laderkabel verbinden (20).
4. Lader aan het stroomnet aansluiten. De spanning van het stroomnet moet overeenkomen met de bedrijfsspanning van de lader.

De laadtijd bedraagt ca. 36 uur.

Enkel de meegeleverde originele lader gebruiken.

Let op!

• Startaccu enkel in droge, goed geventileerde ruimtes laden.
• Grasmaaier tijdens het laden niet aanzetten.

Motoronderhoud

Motorolie verversen

1. Een geschikte bak klaarzetten om de olie op te vangen.
2. Olie via de olievulopening volledig laten uitstromen of afzuigen.

De afgewerkte motorolie op een milieuvriendelijke manier afvoeren!

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie moet u

• niet bij het afval voegen
• niet in de riolering of afvoer gieten
• niet op de grond uitgieten

Luchtfilter vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Bougie vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Wielaandrijving (optie)

Bowdenkabel instellen

Wanneer de wielaandrijving bij draaiende motor niet meer kan worden in- of uitgeschakeld moet de betreffende bowdenkabel worden bijgesteld.

Let op!

Bowdenkabel enkel bij uitgeschakelde motor verstellen.

1. Het verstelstuk aan bowdenkabel in de richting van de pijl draaien (€0).
2. Voor het controleren van de instelling de motor starten en de wielaandrijving inschakelen.
3. Wanneer de wielaandrijving nog steeds niet werkt, moet de grasmaaier naar een servicepunt of een geautoriseerd vakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

■ Aandrijfwiel op de aandrijfas van tijd tot tijd insmeren met spuitolie

De aandrijving van de wielaandrijving is onderhoudsvrij.

Opslag

Let op! - Explosiegevaar!

Apparaat niet bij open vuur of warmtebronnen opslaan.

■ Motor laten afkoelen
■ Om bij het opslaan plaats te besparen kunt u de duwbeugel inklappen (1, 32)
■ Apparaat droog en op een voor kinderen niet toegankelijke plaats opslaan
■ Startaccu vorstvrij opslaan
■ Startaccu van tijd tot tijd bijladen
■ Benzinetank legen
■ Bougiedop eruit trekken

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd in servicepunten en geautoriseerde vakbedrijven.

Afvoer

Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

Hulp bij storingen

Let op!

Mes en motoras mogen niet worden uitgelijnd.

Storing Oplossing
Motor slaat niet aan • Benzine vullen• Gashendel op „start“ zetten• Choke inschakelen• Motorschakelbeugel naar de duwbeugel duwen• Bougie controleren, indien nodig vervangen• Luchtfilter reinigen• Maaimes vrijdraaien• Startaccu bijladen• Op gemaaid vlak starten
Motorprestatie schiet te kort • Snijhoogte corrigeren• Maaimes bijslijpen / vervangen• Uitwerpkanaal / behuizing reinigen• Luchtfilter reinigen• Werksnelheid verlagen
Niet zuiver maaien • Maaimes bijslijpen / vervangen• Snijhoogte corrigeren
Grasopvangbox vult niet voldoende	• Snijhoogte corrigeren• Gras laten drogen• Maaimes bijslijpen / vervangen• Rooster van de grasopvangbox schoonmaken• Uitwerpkanaal / behuizing reinigen
Wielaandrijving werkt niet • Bowdenkabel bijstellen• V-snaar defect• Werkplaats van klantenservice raadplegen• Vuil in wielaandrijving, tandriem en aandrijving verwijderen• Vrijlopen (aandrijfwiel op aandrijfas) met spuitolie insmeren
Wielen draaien niet bij ingeschakelde aandrijving	• Wielschroeven bijdraaien• Wielnaaf defect• V-snaar defect• Werkplaats van klantenservice raadplegen
Apparaat trilt buitengewoon sterk	• Maaimes controleren

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.

In de volgende gevallen is er altijd een inspectie door een vakman nodig:

■ als het tegen een obstakel gereden is
■ als de motor plotseling stilvalt
bij drijfwerkschade
als de V-snaar defect is
als een mes verbogen is
■ als de motoras is verbogen

EG-conformiteitsverklaring

■ zie montagehandleiding

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
- gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [XXX XXX(X)]
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
