Producttype	Benzine grasmaaier
Merk	SOLO
Model	4852 VS ALU
Brandstof	Loodvrije benzine (zie aanbevelingen motorenfabrikant)
Maaaihoogte	Centraal of per as verstelbaar, meerdere standen
Opvangzak	Ja, met niveaumelder
Mulchset	Optioneel
Zijuitworp	Optioneel
Start	Handmatig (kabel) of elektrisch, afhankelijk van model
Aandrijving	Wielen (optioneel), Vario (optioneel)
Veiligheid	Veiligheidsbalk, afbuigklep
Messenonderhoud	Slijpen en vervangen door een erkende professional
Reiniging	Na elk gebruik, geen waterstraal gebruiken
Opslag	Droge, vorstvrije plek, tank leegmaken
Garantie	Wettelijk conform aankoopland, slijtdelen uitgesloten
Reparaties	Alleen erkende servicecentra

Veelgestelde vragen - 4852 VS ALU SOLO

Hoe start ik de motor van de Solo 4852 VS ALU grasmaaier?

Bij een handmatige start trekt u de veiligheidsbalk naar het stuur en houdt deze vast, trek vervolgens snel aan het startkabel. Bij een elektrische start draait u de contactsleutel naar rechts. Zorg ervoor dat het mes gemonteerd is en dat de opvangzak of afbuigklep op zijn plaats zit.

Hoe stel ik de maaihoogte in?

De maaihoogte wordt centraal of per as ingesteld. Voor de centrale afstelling houdt u de knop ingedrukt en duwt of trekt u de hendel. Voor de asafstelling duwt u de ontgrendelingshendel en verschuift u deze naar links of rechts. Zorg ervoor dat alle wielen op dezelfde stand staan.

Hoe leeg ik de opvangzak?

Til de afbuigklep op, haak de opvangzak los door deze naar achteren te trekken, leeg hem, en hang hem terug in de houders. De niveaumelder geeft aan wanneer de zak vol is.

Wat moet ik doen als de motor niet start?

Controleer het brandstofniveau, zet de gasklep op 'Start', bedien de veiligheidsbalk, controleer de bougie en het luchtfilter. Zorg ervoor dat het mes vrij kan draaien en dat de startaccu (indien van toepassing) opgeladen is.

Hoe gebruik ik de mulchset?

Verwijder de opvangzak, til de afbuigklep op en steek de mulchset in de uitwerp opening tot hij vastklikt. Voor de beste resultaten maait u regelmatig en knipt u maximaal 2 cm af, terwijl u een graslengte van minimaal 4 cm aanhoudt na het maaien.

Hoe onderhoud ik het maaimes?

Het mes moet worden geslepen of vervangen door een erkende professional bij slijtage of beschadiging. Een ongebalanceerd mes veroorzaakt trillingen. Draag handschoenen bij werkzaamheden en zet altijd de motor uit voordat u ingrijpt.

Welke motorolie gebruiken?

Volg de aanbevelingen van de motorenfabrikant. De oliehoeveelheid is ongeveer 0,6 liter. Gebruik olie geschikt voor 4-takt motoren. Giet oude olie in een recyclingcentrum.

Hoe bewaar ik de grasmaaier in de winter?

Laat de motor afkoelen, maak de benzinetank leeg, verwijder de bougie, reinig het apparaat en bewaar het op een droge, vorstvrije plaats. Laad de startaccu af en toe op indien van toepassing.

Wat te doen bij abnormale trillingen?

Stop onmiddellijk de motor en controleer het maaimes. Als het beschadigd of ongebalanceerd is, laat het dan vervangen door een professional. Trillingen kunnen ook afkomstig zijn van een vervormde motoras.

Deckt de garantie de slijtdelen?

Nee, de slijtdelen (mes, riemen, etc.) worden niet gedekt door de garantie. De wettelijke garantie dekt materiaal- en fabricagefouten. Bewaar uw aankoopbon en de garantiekaart voor eventuele claims.

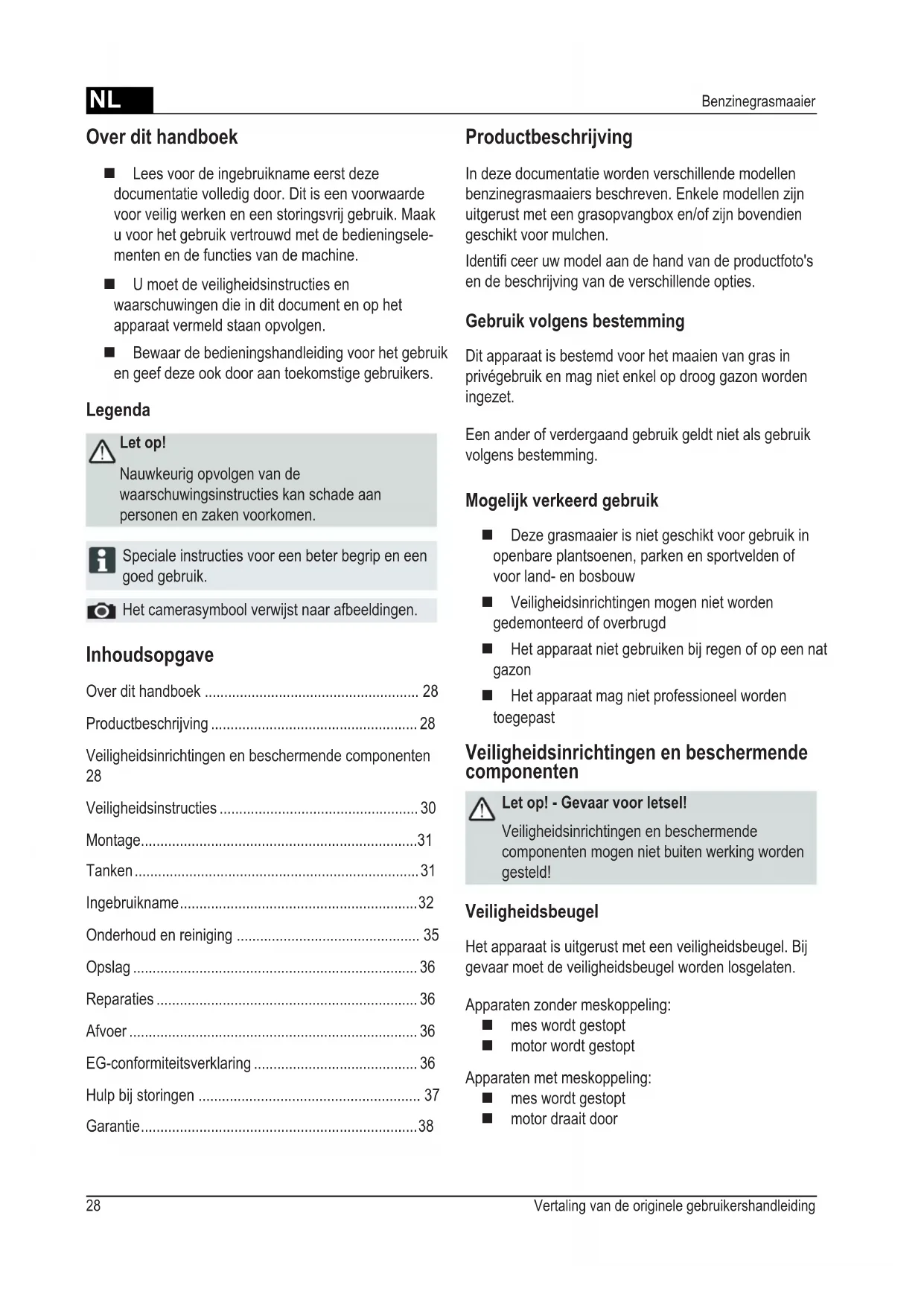

GEBRUIKSAANWIJZING 4852 VS ALU SOLO

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik. Maak u voor het gebruik vertrouwd met de bedieningselementen en de functies van de machine.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 28

Productbeschrijving 28

Veiligheidsinrichtingen en beschermende componenten 28

Veiligheidsinstructies 30

Montage....31

Tanken....31

Ingebruikname....32

Onderhoud en reiniging 35

Opslag 36

Reparaties 36

Afvoer 36

EG-conformiteitsverklaring 36

Hulp bij storingen 37

Garantie....38

Productbeschrijving

In deze documentatie worden verschillende modellen benzinegrasmaaiers beschreven. Enkele modellen zijn uitgerust met een grasopvangbox en/of zijn bovendien geschikt voor mulchen.

Identifi ceer uw model aan de hand van de productfoto's en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in privégebruik en mag niet enkel op droog gazon worden ingezet.

Een ander of verdergaand gebruik geldt niet als gebruik volgens bestemming.

Mogelijk verkeerd gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare plantsoenen, parken en sportvelden of voor land- en bosbouw
■ Veiligheidsinrichtingen mogen niet worden gedemonteerd of overbrugd
■ Het apparaat niet gebruiken bij regen of op een nat gazon
■ Het apparaat mag niet professioneel worden toegepast

Veiligheidsinrichtingen en beschermende componenten

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Veiligheidsbeugel

Het apparaat is uitgerust met een veiligheidsbeugel. Bij gevaar moet de veiligheidsbeugel worden losgelaten.

Apparaten zonder meskoppeling:

■ mes wordt gestopt
■ motor wordt gestopt

Apparaten met meskoppeling:

■ mes wordt gestopt
■ motor draait door

Veiligheidsklep

De veiligheidsklep beschermt tegen het eruit vliegen van de onderdelen.

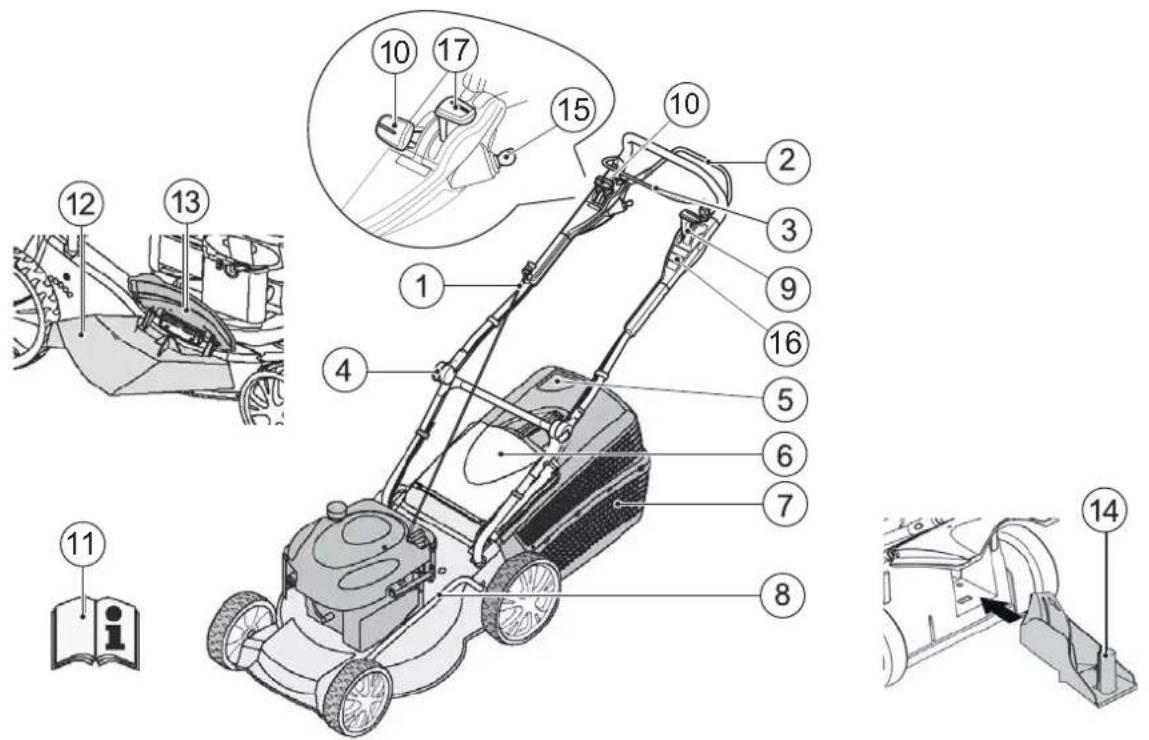

1 Startkabel 10 Varioaandrijving*
2 Wielaandrijving* 11 Gebruikshandleiding
3 Veiligheidsbeugel 12 Uitwerpinzet*
4 Ergonomische hoogteverstelling* 13 Sluitklep*
5 Vulstandindicatie* 14 Mulchkit*
6 Veiligheidsklep 15 Zünschloss voor elektrische start*
7 Grasopvangbox 16 Korte handleiding
8 Snijhoogteverstelling 17 Snelheidsregelaar*
9 Meskoppeling* * afhankelijk van de uitvoering

Symbolen op het apparaat

	Let op!Voorzichtig handelen bij gebruik.		Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.
	Vóór de ingebruikname gebruiksaanwijzing lezen!		Zünschloss voor elektrische start:Trek de contactsleutel uit voordat u onderhouds- en reparatiewerkzaamheden uitvoert!!
	Derden buiten het gevarenbereik houden!		Korte handleidingMotorrem losmaken.
	Handen en voeten bij messen vandaan houden		Korte handleidingWielaandrijving inschakelen.
[TDDS]	Afstand houden van het gevarenbereik.		Korte handleidingSnelheidsregelaar start / stop.

Extra symbolen bij apparaten met elektrische start

	Let op! Gevaar door elektrische schok.
	Aansluitleiding uit de buurt houden van het mes.
	Apparaat voor onderhoudswerkzaamheden of bij beschadigde kabel altijd van het stroomnet halen.

Veiligheidsinstructies

Let op!

Apparaat alleen in een technisch perfecte staat gebruiken!

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Let op! - Brandgevaar!

Machines met volle tank niet in gebouwen opbergen, waarin benzinedampen met open vuur of vonken in aanraking kunnen komen!

Bereik rondom de motor, uitlaat, accuhuis, brandstoftank vrij van maaigoed, benzine en olie houden.

■ Derden buiten de gevarenzone houden
■ De machinebestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendommen
■ Kinderen of andere personen die de gebruikshandleiding niet kennen mogen het apparaat niet gebruiken
■ Lokale voorschriften over de miniumleeftijd voor een bediener in acht nemen
■ Het apparaat niet bedienen onder invloed van alcohol, drugs of medicijnen
■ Doelmatige werkkleding dragen
lange broek
■ stevige en niet glijdende schoenen
- gehoorbescherming

■ Bij het werken op hellingen

altijd opletten dat u stabiel staat
altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag

■ niet maaien op helling van meer dan 20
Wees zeer voorzichtig bij het keren

■ Enkel bij voldoende daglicht of kunstmatige verlichting werken

■ Lichaam, ledematen en kleding uit de buurt van het mes houden

■ Landspecifieke voorschriften voor de tijd van het gebruik in acht nemen

■ Gebruiksklaar apparaat niet onbeheerd laten
■ Enkel met scherp mes maaien
■ Apparaat nooit gebruiken met beschadigde veiligheidsinrichtingen / veiligheidsroosters

■ Apparaat nooit zonder volledig gemonteerde veiligheidsinrichtingen gebruiken (bijv.: veiligheidsklep, grasopvangvoorzieningen)

■ Apparaat voor ieder gebruik controleren op beschadigingen, voordat u het apparaat weer in gebruik neemt de beschadigde onderdelen laten vervangen

■ Motor uitzetten, wachten tot het apparaat stilstaat en bougiedop uittrekken

■ als u het apparaat verlaat
na het optreden van storingen
■ voor het ontgrendelen van blokkeringen
■ voor het verwijderen van verstoppingen
na het contact met vreemde voorwerpen
Als storingen en ongewoonlijke trillingen in het apparaat optreden

Zoeken naar beschadigingen aan de grasmaaier en de vereiste reparaties uitvoeren, voordat u de grasmaaier opnieuw start en er mee gaat werken.

■ Bougiedop opsteken en motor starten
na het verhelpen van storingen (zie tabel met storingen) en controle van het apparaat
na het reinigen van het apparaat

■ Het grasvlak dat moet worden gemaaid volledig en nauwkeurig controleren, alle vreemde voorwerpen verwijderen

- Bijzonder goed opletten bij het omkeren van de grasmaaier of wanneer u de grasmaaier naar u toetrekt

■ Niet over hindernissen maaien (bijv. takken, boomwortels)

■ Snijdsel enkel verwijderen bij stilstaande motor

■ Motor / mes uitschakelen, wanneer er over een ander vlak dan het te maaien grasvlak moet worden gereden
■ Apparaat nooit bij draaiende motor optillen of dragen
■ Bij het vullen met benzine of motorolie niet eten of drinken
■ Benzinedampen niet inademen
■ Beweeg het apparaat stapvoets voort.
■ Controleer voor het gebruik of alle moeren, schroeven en bouten vastzitten

Montage

Meegeleverde montagehandleiding in acht nemen.

Let op!

Het apparaat mag pas na volledig te zijn gemonteerd gebruikt worden.

Tanken

Voor de ingebruikname moet u de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie zijn zeer licht ontvlambaar!

Waarschuwing!

Trek de contactsleutel uit!

Steeds de bijgeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen.

Verbruiksstoffen

	Benzine Motorolie
Soort normale	benzine / loodvrij	zie de aanwijzingen van de motorfabrikant
Vulhoeveelheid	zie de aanwijzingen van de motorfabrikant	ca. 0,6 l

Veiligheid

Waarschuwing!

Motor niet in afgesloten ruimten laten lopen. Vergiftigingsgevaar!

■ Benzine en olie enkel in daarvoor bestemde reservoirs bewaren
■ Benzine en olie enkel bij koude motor en buiten vullen of aftappen
■ Bij draaiende motor geen benzine of olie vullen
■ Tank niet te vol vullen (benzine zet uit)
■ Tijdens het tanken niet roken
■ De tankdop niet bij draaiende of warme motor openen
■ Beschadigde tank of tankdop vervangen
■ Tankdop altijd stevig vastdraaien
■ Als er benzine gemorst is:
Motor niet starten
Startpogingen vermijden
Apparaat reinigen

■ Als er motorolie gemorst is:

Motor niet starten
■ Uitgestroomde motorolie met oliebindmiddel of een lap opzuigen en juiste wijze afvoeren
Apparaat reinigen

Oude olie mag u

■ niet bij het afval voegen
in de riolering, de afvoer of op de grond uitgieten

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Benzine vullen

1. Tankdop afschroeven, op een schone plek leggen.
2. Benzine met een trechter vullen.
3. Vulopening van de tank stevig sluiten en reinigen.

Motorolie vullen

1. Olievuldop afschroeven, dop op een schone plek leggen.
2. Olie met een trechter vullen.
3. Olievulopening stevig sluiten en reinigen.

Waarschuwing!

Trek de contactsleutel uit!

Ingebruikname

Let op!

Met een loszittend, of versleten snijmechanisme, en/of loszittende onderdelen, mag het apparaat niet gebruikt worden!

Voor iedere ingebruikname moet u een visuele controle uitvoeren.

Waarschuwing!

Trek de contactsleutel uit!

Het camerasymbool op de volgens pagina's wijst op de afbeeldingen op pagina 4–7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en stilstaand mes verstellen.

- Altijd alle wielen op dezelfde snijhoogte instellen.

- Snijhoogteverstelling is afhankelijk van het model.

Centrale verstelling (1)

1. Knop van de centrale hoogteverstelling ingedrukt houden (☐ 1/1).

■ Voor kort gras de handgreep van de centrale hoogteverstelling omlaag duwen (1/2)

■ Voor langer gras de handgreep van de centrale hoogteverstelling omhoog duwen (1/2)

- Het niveau van de centrale hoogteverstelling wordt weergegeven (1/3)

1. Knop op de gewenste snijhoogte loslaten.

Asverstelling of centrale verstelling (2)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.

2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.

3. Hendel laten vergrendelen.

4. Op gelijke vergrendelpositie bij alle wielen letten.

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de houders hangen (4).

Let op!

Alleen een grasopvangbak die correct is ingehaakt en onbeschadigd is, biedt voldoende bescherming tegen weggeslingerde onderdelen!

Vulstandindicatie

De vulstandindicatie wordt door de luchtstroom tijdens het maaien omhoog geduwd (3a).

Wanneer de grasopvangbox vol is, ligt de vulstandindicatie tegen de box (3b). De grasopvangbox moet worden geleegd.

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.
2. Grasopvangbox eruit hangen en naar achteren toe verwijderen (4).
3. Grasopvangbox leegmaken.
4. Veiligheidsklep optillen en grasopvangbox weer in de houders hangen (☐ 4).

Maaien zonder grasopvangbox

Let op!

Enkel bij goed werkende draaiveer van de veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht tegen de behuizing van de grasmaaier. Het gemaaide gras wordt zo naar achteren uitgeworpen.

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel niet opgevangen, maar blijft liggen op het gazon. De mulchlaag beschermt de bodem tegen uitdrogen en verzorgt deze met voedingsstoffen.

De beste resultaten worden bereikt wanneer regelmatig ca. 2 cm wordt teruggesneden. Enkel jong gras met zachte bladeren verrotten snel.

■ Grashoogte vóór het mulchen: maximaal 8 cm
■ Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, niet te snel gaan.

Mulchkit inzetten

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen ( 4).
2. Veiligheidsklep optillen en mulchkit in de uitwerpschacht plaatsen (5). Vergrendeling moet vastklikken.

Wanneer de mulchkit niet vastklikt, kunnen mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optillen.
2. Vergrendeling aan mulchkit losmaken ( 6/1).
3. Mulchkit eruit trekken ( 6/2).

Maaien met zijuitworp (optie)

Let op - letselrisico!

Zijuitworpkap alleen bij uitgeschakelde motor en stilstaand mes afnemen of aanbrengen.

Zijuitworpkap plaatsen

1. Grasopvangbak verwijderen en mulchset plaatsen.

2. Vergrendelingshendel van de afdekklep van de zijuitworp indrukken (7/1).

3. Afdekklep van de zijuitworp openklappen en vasthouden (7/2).

4. Zijuitworpkap plaatsen ( 7/3).
5. Afdekklep langzaam sluiten. De afdekklep voorkomt dat het zijuitworpkanaal uit de machine kan vallen.

Zijuitworpkap verwijderen

1. Afdekklep van de zijuitworp openklappen en vasthouden (7/2).
2. De zijuitworpkap verwijderen en de afdekkap sluiten (7/3).

Greephoogte instellen (optie)

Klemverstelling

1. Beugel vasthouden en beide klemmen losmaken (☐).
2. Beugel in de gewenste positie zetten.
3. Klemmen sluiten.

Motor starten

Let op! - Vergiftigingsgevaar!

Motor niet in afgesloten ruimten laten lopen.

Let op! - Gevaar voor letsel!

Apparaat tijdens het starten niet kantelen.

• Motor enkel starten als het mes is gemonteerd (mes dient als rotatiemassa)
• Bij het starten van de warme motor choke of primerknop NIET gebruiken
• Regelaarinstellingen aan de motor niet wijzigen

■ Apparaat niet starten, wanneer het uitwerpkanaal niet door één van de volgende onderdelen is afgedekt:

grasopvangbox
veiligheidsklep
mulchkit

■ Goed opletten bij het bedienen van de startschakelaar en de aanwijzingen van de fabrikant opvolgen
■ Erop letten dat er voldoende afstand is tussen de voeten en het snijgereedschap
■ Apparaat in laag gras starten

Handmatig starten

zonder snelheidsregelaar

1. Veiligheidsbeugel naar de beugel trekken en vasthouden (10) – veiligheidsbeugel klikt niet vast.
2. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (11).

met snelheidsregelaar

1. Gashendel in stand max zetten ( 10/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (10) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (11).
4. Na het opwarmen van de motor (ca. 15–20 seconden) gashendel op een stand zetten tussen min en min.

Elektrische start zonder primer/choke

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (10) – veiligheidsbeugel klikt niet vast.
2. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (12).
3. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).

Meskoppeling (optie)

Met de meskoppeling kan het mes in- en uitgekoppeld worden, terwijl de motor blijft draaien.

Mes inkoppelen

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (10) – Veiligheidsbeugel klikt niet vast.
2. Koppelingshendel van het lichaam af schuiven (9/1)
3. Mes wordt ingekoppeld.

Mes uitkoppelen

1. Veiligheidsbeugel loslaten ( 16).
2. Mes wordt uitgekoppeld.
3. Koppelingshendel gaat naar de ruststand (9/2).

Motor uitzetten

Apparaat zonder meskoppeling

1. Veiligheidsbeugel loslaten ( 16).
2. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Waarschuwing!

Trek de contactsleutel uit!

Apparaat met meskoppeling

1. Veiligheidsbeugel loslaten ( 16).
2. Gashendel in stand min zetten ( 10/2).
3. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Wielaandrijving (optie) (4)

Let op!

Aandrijving enkel bij draaiende motor schakelen.

Wielaandrijving inschakelen.

1. Aandrijfbeugel tegen de duwbeugel duwen en vasthouden (13) – aandrijfbeugel klikt niet vast.
2. Wielaandrijving wordt ingeschakeld.

Wielaandrijving uitschakelen

1. Aandrijfbeugel loslaten (15).
2. Wielaandrijving wordt uitgeschakeld.

Varioaandrijving (Speed Control) (optie)

Met de varioaandrijving kan de rijsnelheid van de grasmaaier traploos worden gewijzigd.

Let op!

Hendel enkel bij draaiende motor bedienen. Schakelen zonder motoraandrijving kan het aandrijfmechanisme beschadigen.

■ Voor een hogere snelheid de hendel (14) in de richting (14/1) trekken

■ Voor een lagere snelheid de hende (14) in de richting (14/2) trekken

Rijsnelheid altijd aanpassen aan de actuele toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

• Voor onderhouds- en reinigingswerkzaamheden altijd de eerst de motor uitschakelen en de bougiedop eruit trekken.
• Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.
• Bij onderhouds- en reinigingswerkzaamheden aan het mes altijd werkhandschoenen dragen!

• Trek de contactsleutel uit!

• Grasopvangvoorziening regelmatig controleren op goede werking en slijtage
  ■ Het apparaat na ieder gebruik reinigen
  ■ Apparaat niet met water schoonspuiten. Indringend water kan tot storingen leiden (ontstekingssysteem, carburateur)
  ■ Mes regelmatig controleren op beschadigingen

■ Defecte geluidsdempers altijd vervangen Grasmaaier kantelen

Afhankelijk van de motorproducent moet:

■ de carburateur / het luchtfilter naar boven wijzen (17)

■ de bougie naar boven wijze (18)

Bedieningshandleiding van de motorproducent in acht nemen!

Mes bijslijpen / vervangen

■ Stomp of beschadigd mes enkel bij een servicepunt of een geautoriseerd vakbedrijf laten slijpen / vervangen
■ Bijgeslepen messen moeten uitgebalanceerd zijn

Let op!

Niet uitgebalanceerde messen veroorzaken sterke trillingen en beschadigen de grasmaaier.

In de volgende gevallen is er altijd een inspectie door een vakman nodig:

■ als het tegen een obstakel gereden is
■ als de motor plotseling stilvalt
bij drijfwerkschade
■ als de V-snaar defect is
als een mes verbogen is
■ als de motoras is verbogen

Startaccu opladen (optie)

■ Aanwijzingen van de motorproducent in acht nemen.

Let op!

Enkel de meegeleverde originele lader gebruiken.

• Startaccu enkel in droge, goed geventileerde ruimtes laden.
• Grasmaaier tijdens het laden niet aanzetten.

Motoronderhoud

Motorolie verversen

1. Een geschikte bak klaarzetten om de olie op te vangen.
2. Olie via de olievulopening volledig laten uitstromen of afzuigen.

De afgewerkte motorolie op een milieuvriendelijke manier afvoeren!

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie moet u

• niet bij het afval voegen
• niet in de riolering of afvoer gieten
• niet op de grond uitgieten

Luchtfi Iter vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Bougie vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Wielaandrijving (optie)

Bowdenkabel instellen

Wanneer de wielaandrijving bij draaiende motor niet meer kan worden in- of uitgeschakeld moet de betreffende bowdenkabel worden bijgesteld.

Let op!

Bowdenkabel enkel bij uitgeschakelde motor verstellen.

1. Het verstelstuk aan bowdenkabel in de richting van de pijl draaien (19).
2. Voor het controleren van de instelling de motor starten en de wielaandrijving inschakelen.
3. Wanneer de wielaandrijving nog steeds niet werkt, moet de grasmaaier naar een servicepunt of een geautoriseerd vakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

■ Aandrijfwiel op de aandrijfas van tijd tot tijd insmeren met spuitolie

De aandrijving van de wielaandrijving is onderhoudsvrij.

Opslag

Let op! - Explosiegevaar!

Apparaat niet bij open vuur of warmtebronnen opslaan.

■ Motor laten afkoelen
■ Apparaat droog en op een voor kinderen niet toegankelijke plaats opslaan
■ Startaccu vorstvrij opslaan
■ Startaccu van tijd tot tijd bijladen
■ Benzinetank legen
■ Aanwijzingen van de motorproducent in acht nemen
■ Bougiedop eruit trekken

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd in servicepunten en geautoriseerde vakbedrijven.

Afvoer

Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

EG-conformiteitsverklaring

■ zie montagehandleiding

Hulp bij storingen

Let op!

Mes en motoras mogen niet worden uitgelijnd.

Storing Oplossing
Motor slaat niet aan▪ Benzine vullen▪ Gashendel op „start“ zetten▪ Motorschakelbeugel naar de duwbeugel duwen▪ Bougie controleren, indien nodig vervangen▪ Luchtfilter reinigen▪ Maaimes vrijdraaien▪ Startaccu bijladen▪ Op gemaaid vlak starten
Motorprestatie schiet te kort▪	Snijhoogte corrigeren▪ Maaimes bijslijpen / vervangen▪ Uitwerpkanaal / behuizing reinigen▪ Luchtfilter reinigen▪ Werksnelheid verlagen
Niet zuiver maaien▪ Maaimes bijslijpen / vervangen▪ Snijhoogte corrigeren
Grasopvangbox vult niet voldoende	▪ Snijhoogte corrigeren▪ Gras laten drogen▪ Maaimes bijslijpen / vervangen▪ Rooster van de grasopvangbox schoonmaken▪ Uitwerpkanaal / behuizing reinigen
Wielaandrijving werkt niet▪	Bowdenkabel bijstellen▪ V-snaar defect▪ Werkplaats van klantenservice raadplegen▪ Vuil in wielaandrijving, tandriem en aandrijving verwijderen▪ Vrijlopen (aandrijfwiel op aandrijfas) met spuitolie insmeren
Wielen draaien niet bij ingeschakelde aandrijving	▪ Wielschroeven bijdraaien▪ Wielnaaf defect▪ V-snaar defect▪ Werkplaats van klantenservice raadplegen
Apparaat trilt buitengewoon sterk	▪ Maaimes controleren

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
■ gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
