| Terméktípus | Benzines fűnyíró |
| Márka | SOLO |
| Modell | 4852 VS ALU |
| Üzemanyag | Ólommentes benzin (lásd a motor gyártójának ajánlásait) |
| Vágási magasság | Központi vagy tengelyes állítás, több fokozat |
| Fűgyűjtő kosár | Igen, szintjelzővel |
| Mulcsozó készlet | Opcionális |
| Oldalsó kidobás | Opcionális |
| Indítás | Kézi (kábeles) vagy elektromos modelltől függően |
| Hajtás | Kerekek (opcionális), Vario (opcionális) |
| Biztonság | Biztonsági rúd, terelőlemez |
| Kés karbantartás | Élezés és csere hivatalos szakember által |
| Tisztítás | Minden használat után, ne használjon vízsugarat |
| Tárolás | Száraz, fagymentes helyen, ürítse ki a tartályt |
| Garancia | Jogi garancia a vásárlás országától függően, kopó alkatrészek kivételével |
| Javítások | Csak hivatalos szervizközpontokban |
Gyakran ismételt kérdések - 4852 VS ALU SOLO
Felhasználói kérdések a következőről 4852 VS ALU SOLO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét 4852 VS ALU - SOLO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 4852 VS ALU márka SOLO.

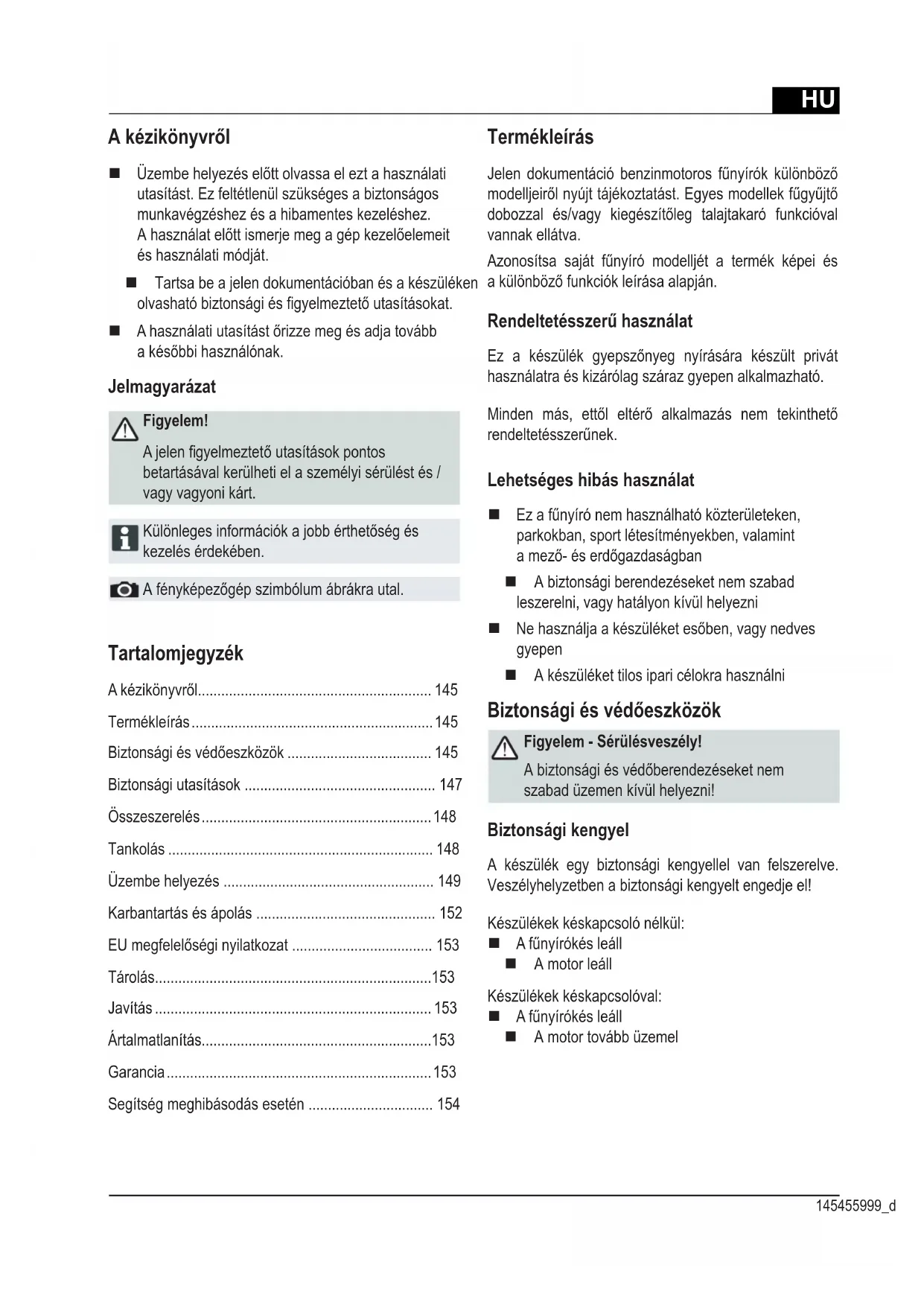

HASZNÁLATI ÚTMUTATÓ 4852 VS ALU SOLO
Üzembe helyezés előtt olvassa el ezt a használati utasítást. Ez feltétlenül szükséges a biztonságos munkavégzéshez és a hibamentes kezeléshez. A használat előtt ismerje meg a gép kezelőelemeit és használati módját.
■ Tartsa be a jelen dokumentációban és a készüléken olvasható biztonsági és figyelmeztető utasításokat.
A használati utasítást őrizze meg és adja tovább a későbbi használónak.
Jelmagyarázat
Figyelem!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sérülést és / vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
A fényképezőgép szimbólum ábrákra utal.
Tartalomjegyzék
A kézikönyvröl.... 145
Termékleírás 145
Biztonsági és védőeszközök 145
Biztonsági utasítások 147
Összeszerelés....148
Tankolás 148
Üzembe helyezés 149
Karbantartás és ápolás 152
EU megfelelőségi nyilatkozat 153
Tárolás....153
Javítás 153
Ártalmatlanítás....153
Garancia....153
Segítség meghibásodás esetén 154
Termékleírás
Jelen dokumentáció benzinmotoros fünyírók különböző modelljeiről nyújt tájékoztatást. Egyes modellek fügyűjtő dobozzal és/vagy kiegészítőleg talajtakaró funkcióval vannak ellátva.
Azonosítsa saját fünyíró modelljét a termék képei és a különböző funkciók leírása alapján.
Rendeltetésszerű használat
Ez a készülék gyepszőnyeg nyírására készült privát használatra és kizárólag száraz gyepen alkalmazható.
Minden más, ettöl eltérő alkalmazás nem tekinthető rendeltetésszerűnek.
Lehetséges hibás használat
Ez a fünyíró nem használható közterületeken, parkokban, sport létesítményekben, valamint a mező- és erdőgazdaságban
A biztonsági berendezéseket nem szabad leszerelni, vagy hatályon kívül helyezni
■ Ne használja a készüléket esőben, vagy nedves gyepen
■ A készüléket tilos ipari célokra használni
Biztonsági és védőeszközök
Figyelem - Sérülésveszély!
A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!
Biztonsági kengyel
A készülék egy biztonsági kengyellel van felszerelve. Veszélyhelyzetben a biztonsági kengyelt engedje el!
Készülékek késkapcsoló nélkül:
A fünyírókés leáll
A motor leáll
Készülékek késkapcsolóval:
A fünyírókés leáll
■ A motor tovább üzemel
Védőlemez
A védőlemez a kirepülő tárgyaktól védi a felhasználót.

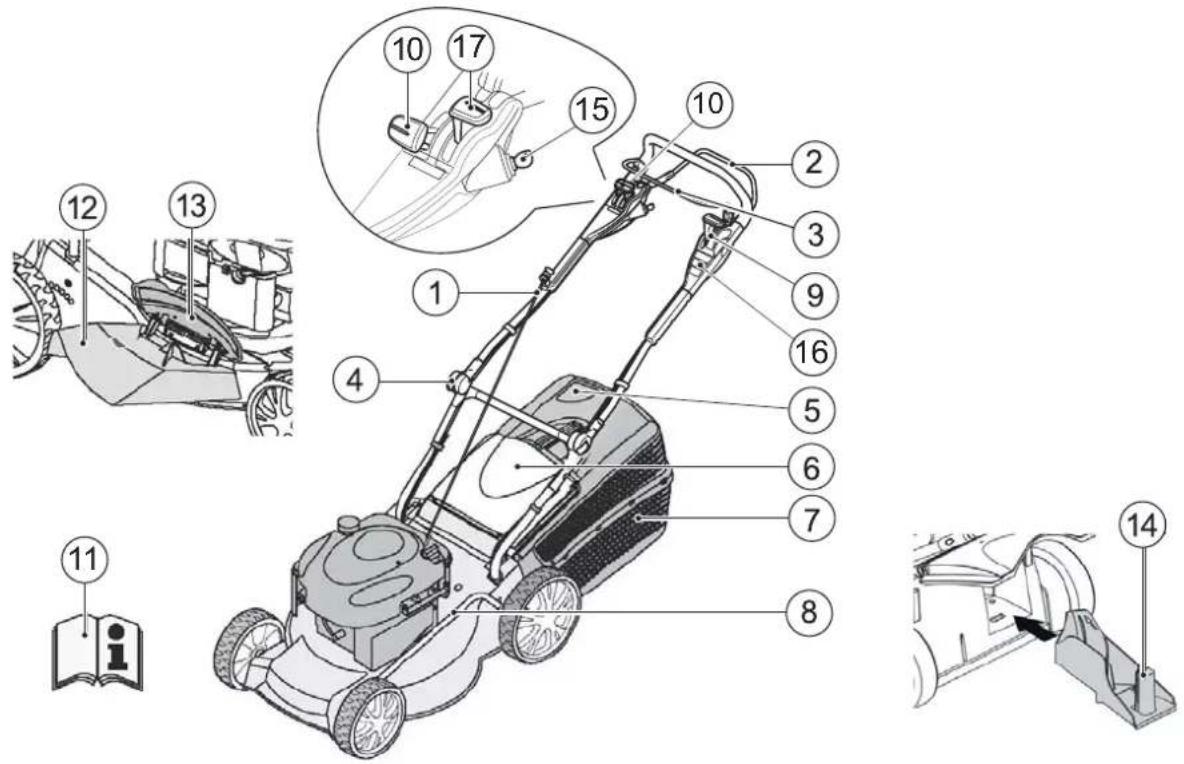

| 1 Indítókötél 10 Variátor hajtás* | ||
| 2 Kerékmeghajtás* 11 Használati útmutató | ||
| 3 Biztonsági kengyel 12 Kidobó betét* | ||
| 4 Ergonomikus magasságállítás* 13 Zárófedél* | ||
| 5 Töltöttségmérő* 14 Molcsozó/talajtakaró szett* | ||
| 6 Védőlemez 15 Gyújtás elektromos indítású* | ||
| 7 Fügyűjtő doboz | 16 | Rövid útmutató |
| 8 Vágási magasság állítása 17 Gáz távvezérlő* | ||
| 9 Késkapcsoló* * kivitel szerint |
A készüléken látható jelzések
 | Figyelem!Legyen nagyon óvatos használat közben. |  | A vágóeszközön történő munka előtt húzza le a gyújtógyertya csatlakozóját! | |
 | Üzembe helyezés előtt olvassa el a használati útmutatót! |  | Gyújtás elektromos indítású:Karbantartási és javítási munkák előtt a gyújtáskapcsoló kulcsot húzza ki! | |
 | Harmadik személy nem tartózkodhat a veszélyes területen! |  | Rövid útmutatóOldja ki a motorféket. | |
 | Tartsa távol a kezét és a lábát a vágóeszköztől! |  | Rövid útmutatóKapcsolja be a kerékmeghajtást. | |
 | Tartson távolságot a veszélyzónától. |  | Rövid útmutatóGáz távvezérlő indítás/leállítás. |
Kiegészítő szimbólumok az elektromos indítóval felszerelt készülékeknél
Figyelem! Áramütés veszélye.
Tartsa távol a csatlakozó vezetéket a fünyírókésektöl.
A készüléket karbantartási munkálatok előtt, vagy sérült tápkábel esetén mindig válassza le az elektromos hálózatról.
Biztonsági utasítások
Figyelem!
A gépet csak müszakilag kifogástalan állapotban szabad használni!
Figyelem - Sérülésveszély!
A biztonsági és védőberendezéseket nem szabad üzemen kívül helyezni!
Figyelem - Égésveszély!
A feltankolt gépet ne tárolja olyan épületben, ahol a benzingőzök nyílt lánggal, vagy szikrával érintkezhetnek!
A motor, kipufogó, akkumulátortartó és üzemanyagtank környékét tartsa távol fünyesedéktől, benzintől és olajtól.
■ Harmadik személy nem tartózkodhat a veszélyes területen
Esetleges személyi és vagyoni sérülésekért a gép vezetője, illetve felhasználója a felelős
■ Gyerekek vagy a használati utasítást nem ismerő személyek a készüléket nem használhatják
■ Vegye figyelembe a kezelő személy életkorára vonatkozó helyi szabályozásokat
■ Ne használja a készüléket alkohol, drog vagy gyógyszerek fogyasztása után
■ Viseljen a célnak megfelelő munkaruhát
Hosszú nadrágot
Zárt és csúszásbiztos lábbelit
Hallásvédő eszközt
■ Lejtön történő munka során
■ mindig ügyeljen a biztos állásra
mindig keresztbe nyírja a lejtön a füvet, soha ne fel-le irányban
ne nyírja a füvet 20°-nál nagyobb dölésszögű lejtön
forduláskor legyen nagyon óvatos
Csak megfelelő természetes napfény, vagy mesterséges megvilágítás mellett dolgozzon
A testét, végtagjait és ruházatát tartsa a vágókéstől távol
■ Vegye figyelembe az üzemidőre vonatkozó országspecifi kus rendelkezéseket
■ Ne hagyja felügyelet nélkül az üzemben lévő készüléket
■ Mindig csak éles fünyíró késsel vágja a füvet
A készüléket soha ne üzemeltesse sérült védőberendezésekkel / védőrácsokkal
A készüléket soha ne üzemeltesse teljesen felszerelt védőberendezések nélkül (pl.: védőlemez, fügyűjtő berendezések)
Ellenőrizze a készüléket minden használat előtt, hogy nem sérült-e, az esetlegesen sérült alkatrészeket pedig az ismételt használat előtt cseréltesse ki
- Állítsa le a motort, várja meg míg nyugalmi helyzetbe áll és húzza le a gyertyapipát
ha magára hagyja a készüléket
- meghibásodások fellépése esetén
a lokkolás kioldása előtt
■ az eltömödések megszüntetése előtt
■ az idegen testekkel történt érintkezés után
ha üzemzavarok és szokatlan vibrációk észlelhetők a készüléken
Keressen látható sérüléseket a fűnyrón és hajtsa végre a szükséges javítási munkálatokat, mielőtt újra dolgozna a fűnyíróval.
■ Helyezze vissza a gyertyapipát és indítsa el a motort
a hiba elhárítása (lásd a hibakeresési) és a készülék ellenőrzése után
■ a készülék megtisztítása után
Gondosan ellenőrizze fűnyírás előtt a nyírni kívánt területet, és távolítson el minden idegen tárgyat
Különös óvatossággal járjon el amikor megfordul a fünyíróval, vagy amikor a fünyírót magához húzza
■ Ne tolja át a fünyírót akadályokon (pl. faágak, gyökerek)
A fünyesedéket csak teljesen leállt motor mellett távolítsa el
- Állítsa le a motort / fünyíró kést, amikor egy olyan területet keresztez, ahol nem szeretné lenyírni a füvet
A készüléket soha ne emelje meg vagy hordozza járó motor mellett
■ Ne egyen vagy igyon a benzin vagy motorolaj be- töltésekor
■ Ne lélegezze be a benzingözt
■ A készüléket lépésben vezesse
A használat előtt ellenőrizze az anyák, csavarok és csapszegek rögzítettségét
Összeszerelés
Kövesse a mellékelt szerelési útmutatót.
Figyelem!
A készüléket csak teljes összeszerelése után szabad üzemeltetni.
Tankolás
Üzembe helyezés előtt fel kell tankolnia a fünyírót.
Vigyázat - égésveszély!
A benzin és olaj fokoottan tüzveszélyes anyagok!
Vigyázat!
Húzza ki az indítókulcsot!
Mindig be kell tartani a csomagolásban megtalálható, a motorgyártó által összeállított kezelési útmutatót.
Üzemanyag
| Benzin Motorolaj | ||
| Típusok normal,ólommentesbenzin | lásd amotorgyártóutasításait | |
| Töltésimennyiség | lásd amotorgyártóutasításait | kb. 0,6 l |
Biztonság
Figyelmeztetés!
Tilos a motort zárt helyiségben járatni. Mérgezésveszély!
■ Benzint és olajat kizárólag az erre a célra tervezett tárolókban tartson
A benzint és olajat kizárólag hideg motor mellett, a szabadban töltsön be, vagy eresszen le
■ Járó motor mellett tilos a benzin, vagy olaj betöltése
■ Ne töltse túl a tankot (A benzin kifolyhat a tágulás következtében)
■ Tankolás közben tilos a dohányzás
■ A tanksapkát járó vagy forró motor esetén tilos kinyitni
■ A sérült tartályt vagy tanksapkát ki kell cserélni
■ A tanksapkát szorosan le kell zárni
■ Ha kifolyt a benzin:
ne indítsa el a motort
■ ne kísérelje meg működtetni a gyújtást
■ tisztítsa meg a készüléket
■ Ha kifolyt a motorolaj:
ne indítsa el a motort
a kifutott motorolajat olajmegkötő szerrel vagy ronggyal itassa fel és szakszerűen ártalmatlanítsa
■ tisztítsa meg a készüléket
A fáradt olajat tilos
■ kidobni a hulladékkal együtt
■ a csatornába, lefolyóba vagy a földre önteni
Javasoljuk, hogy a fáradt olajat zárt tartályban juttassa el az újrahasznosító szervezethez vagy adja le valamelyik ügyfélszolgálaton.
Benzin betöltése
- Tekerje le a tanksapkát, és tegye tiszta helyre.
- A benzint tölcsér segítségével töltse be.
- A tank betöltő nyílást zárja vissza szorosra és tisztítsa le.
Motorolaj betöltése
- Csavarozza le az olajbetöltő nyílás fedelét, és tegye tiszta helyre.
- Az olajat tölcsér segítségével töltse be.
- Az olajbetöltő nyílást zárja vissza szorosra és tisztítsa le.
Vigyázat!
Húzza ki az indítókulcsot!
Üzembe helyezés
Figyelem!
Laza, sérült vagy kopott késsel és/vagy rögzítőelemekkel a készüléket tilos kezelni. Minden egyes üzembe vétel előtt végezze el az ellenőrzést szemrevételezéssel.
Vigyázat!
Húzza ki az indítókulcsot!
A fényképezőgép szimbólum a következő oldalakon az ábrákra utal, 4. oldal – 7.
Vágási magasság beállítása
Figyelem - Sérülésveszély!
A vágási magasságot kizárólag lekapcsolt motor és nyugvó helyzetben lévő vágókések mellett végezze el.
- Az összes kereket állítsa azonos vágási magasságra.
- A vágási magasság állításának lehetősége modellfüggő.
Központi állítás (1)
- Tartsa nyomva a központi magasságállítás gombját (1/1).
Rövidebb fű esetén nyomja a központi magasságállítás kézi fogantyúját lefelé (1/2)
Hosszabb fü esetén húzza a központi magasságállítás kézi fogantyúját felfelé (1/2)
Az épp aktuális magassági beállítás megjelenik (1/3)
- Engedje el a gombot a kívánt vágási magasság elérése után.
Tengelyállítás vagy központi állítás (2)
- Nyomja a kioldó kart oldalra és tartsa úgy.
- Tolja a kart jobbra vagy balra a kívánt vágási magasság eléréshez.
- Hagyja a kart, hogy beugorjon a helyére.
- Ügyeljen rá, hogy minden keréknél egyforma magasságot állítson be.
Fünyírás fügyűjtő dobozzal
Figyelem - Sérülésveszély!
A fügyűjtő dobozt kizárólag álló motor és nyugalmi helyzetben lévő vágókések mellett helyezze fel, vagy vegye le.
- Hajtsa fel a védőlemezt és akassza be a fügyűjtő dobozt a tartójába (☐ 4).
Figyelem!
Csak egy helyesen beakasztott és sértetlen fügyűjtő doboz nyújt megfelelő védelmet a kirepülő darabok ellen!
Töltöttség jelző
A töltöttség jelzőt a légáramlat egyre feljebb tolja fünyírás közben (3a).
Amikor a fügyűjtő doboz megtelik, a töltöttség jelző a dobozon jelenik meg (3b). A fügyűjtő dobozt ki kell üríteni.
A fügyüjtő doboz kiürítése
- Emelje fel a védőlemezt.
- Akassza ki a fügyűjtő dobozt és vegye le hátrafelé (4).
- A fügyüjtő doboz kiürítése.
- Hajtsa fel a védőlemezt és akassza be a fügyűjtő dobozt a tartójába (☐ 4).
Fünyírás fügyűjtő doboz nélkül
Figyelem!
Kizárólag akkor nyírja a füvet fügyűjtő doboz nélkül, ha a védőlemez forgó rugója üzemképes.
A védőlemez a rugó erejének köszönhetően így felfekszik a fűnyíró házra. A fűnyesedék így hátul, alul kerül kidobásra.
Talajtakarás mulcsolóval (opcionális)
Mulcsolás során a fünyesedéket a fünyíró nem gyűjti össze, hanem a gyepen hagyja. A talajtakarás megvédi a talajt a kiszáradástól és értékes tápanyagokkal látja el.
A legjobb eredményeket a fü rendszers, kb. 2 cm-esre nyírásával érheti el. Csak a puha levélszövettel rendelkező fiatal fü rohad el gyorsan.
■ Fúmagasság mulcsolás előtt: Maximum 8 cm
■ Fúmagasság mulcsolás után: Legalább 4 cm
Lépési sebességét igazítsa a mulcsoláshoz, ne menjen túl gyorsan.
Mulcsoló készlet felhelyezése
Figyelem - Sérülésveszély!
A mulcsoló szettet kizárólag álló motor és nyugalmi helyzetben lévő vágókések mellett helyezze fel, vagy vegye le.
-
Vegye le a fügyüjtő dobozt ( 4).
-
Hajtsa fel a védő lemezt és helyezze be a mulcsoló készletet a fűkidobó aknába (5). A zárnak be kell kattannia.
Amennyiben a mulcsoló készlet nem kattan be a helyére, mind a mulcsoló, mind a vágókés megsérülhet.
A mulcsoló készlet eltávolítása
-
Emelje fel a védőlemezt.
-
Oldja ki a mulcsoló készlet zárját ( 6/1).
-
Húzza ki a mulcsoló készletet ( 6/2).
Fúnyírás oldalsó kidobóval (opció)
Figyelem – Sérülésveszély!
Az oldalsó kidobót csak a motor kikapcsolt állapotában és a vágókések leállása után szabad levenni vagy felhelyezni.
Oldalsó kidobó használata
-
Távolítsa el a fügyűjtő dobozt és helyezze be a mulcsolókészletet.
-
Nyomja le az oldalsó kidobó fedelének kioldókarját (7/1).
-
Hajtsa fel és tartsa erősen az oldalsó kidobó fedelét (7/2).
-
Helyezze be az oldalsó kidobócsatornát ( 7/3).
-
Lassan csukja be a fedelet.
A fedél akadályozza meg, hogy az oldalsó kidobócsatorna kiessen.
Oldalsó kidobó eltávolítása
-
Hajtsa fel és tartsa erősen az oldalsó kidobó fedelét (7/2).
-
Távolítsa el az oldalsó kidobót és csukja be a fedelet (7/3).
Fogó magasság beállítása (opcionális)
Kapocsállítás
-
Tartsa szorosan a nyelet és oldja ki mindkét kapcsot (8).
-
Állítsa a nyelet a kívánt pozícióba.
-
Zárja a kapcsokat.
A motor beindítása
Vigyázat - Mérgezésveszély!
Tilos a motort zárt helyiségben járatni.
Figyelem - Sérülésveszély!
Ne döntse meg a készüléket az indítás során.
- A motort kizárólag felszerelt kés esetén indítsa be (a kés lendítő tömegként szolgál)
- Üzemmeleg motor indítása esetén a szivattyút vagy a manuális benzinadagoló gombot NE használja
- Ne módosítsa a szabályozó beállításokat a motoron
A készüléket ne indítsa el, amennyiben a kidobócsatorna végére az alábbi alkatrészek egyike nincs felszerelve:
Fügyüjtő doboz
Védőlemez
Mulcsoló készlet
Az indító kapcsolót különös gondossággal kezelje, a gyártói utasításoknak megfelelően
- Ügyeljen rá, hogy megfelelő távolság legyen lábai és a vágókések között
■ A készüléket alacsony füben indítsa be
Manuális indítás
manuális távvezérlővel
- Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (10) – A biztonsági kengyel nem kattan be.
- Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (11).
gáz távvezérlővel
- Állítsa a gázkart max állásba ( 10/1).
- Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (10) – A biztonsági kengyel nem kattan be.
- Az indítóhuzalt lendületesen húzza ki és azután lassan hagyja ismét feltekeredni (11).
- A motor bemelegedése után (kb. 15–20 másodperc) állítsa a gázkart min és max állások közé.
Elektromos indítás manuális benzinadagoló / szivató nélkül
- Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (10) – A biztonsági kengyel nem kattan be.
- Tekerje a gyújtáskulcsot a gyújtászárban teljesen jobbra (12).
- Amint a motor jár, engedje el a gyújtáskulcsot (ami visszaugrik „0“ állásba).
Késkapcsoló (opcionális)
A késkapcsoló segítségével a fünyíró kés be- és kicsatolható, miközben a motor tovább jár.
Fünyíró kés becsatolása
- Húzza a biztonsági kengyelt a felső fogantyúhoz és rögzítse (10) – A biztonsági kengyel nem kattan be.
- Tolja el a kapcsoló karját a testtöl ( 9/1)
- A fünyíró kés becsatolódik.
Fünyíró kés kicsatolása.
- Engedje el a biztonsági kengyelt ( 16).
- A fünyíró kés kicsatolódik.
- A kapcsoló kar nyugalmi állásba áll (9/2).
A motor kikapcsolása
Késkapcsoló nélküli készülék
- Engedje el a biztonsági kengyelt ( 16).
- A motor kikapcsol.
Figyelem, súlyos vágási sérülés veszélye!
A motor leállítás után még forogha. Kikapcsolás után győződjön meg róla, hogy a motor áll.
Vigyázat!
Húzza ki az indítókulcsot!
Késkapcsolós készülék
- Engedje el a biztonsági kengyelt ( 16).
- Állítsa a gázkart min állásba ( 10/2).
- A motor kikapcsol.
Figyelem, súlyos vágási sérülés veszélye!
A motor leállítás után még forogha. Kikapcsolás után győződjön meg róla, hogy a motor áll.
Kerék meghajtás (opcionális) (4)
Figyelem!
A meghajtást csak járó motor mellett kapcsolja be.
Kerékmeghajtás bekapcsolása
- Nyomja a meghajtás kapcsoló kengyelt a felső fogantyú felé és tartsa úgy (☐ 13) – a meghajtás kapcsoló zár nem kattan be.
- A kerékmeghajtás bekapcsol.
Kerékmeghajtás kikapcsolása
- Engedje el a meghajtás kapcsoló zárat ( 15).
- A kerékmeghajtás kikapcsol.
Variátor hajtás (sebességvezérlés) (opcionális)
A variátor hajtással a fünyíró menetsebessége fokozatmentesen állítható.
Figyelem!
A kart kizárólag járó motor mellett üzemeltesse. Motorhajtás nélküli bekapcsolás esetén károsodhat a meghajtási mechanizmus.
■ Nagyobb sebesség eléréshez a ka (14) húzza (14/2) irányba
Alacsonyabb sebesség eléréshez a ka(14) húzza (14/1) irányba
A menetsebességet mindig az aktuális talaj- és gyepviszonyoknak megfelelően állítsa be.
Karbantartás és ápolás
Figyelem - Sérülésveszély!
- Minden karbantartási és ápolási munka elött állítsa le a motort és húzza le a gyertyapipát.
- A motor leállítás után még foroghat. Kikapcsolás után győződjön meg róla, hogy a motor áll.
- A vágókés karbantartása és ápolása közben mindig viseljen védőkesztyűt!
- Húzza ki az indítókulcsot!
A fügyűjtő berendezést rendszeresen ellenőrizze működőképesség és kopás szempontjából
■ Tisztítsa meg a készüléket minden használat után
■ Ne locsolja le a készüléket vízzel, a behatoló víz meghibásodásokhoz vezethet (gyújtóberendezés, porlasztó)
■ Rendszeresen ellenőrizze, hogy nem sérült-e a vágókés
■ A hibás kipufogót mindig cserélje ki
Fünyíró megdöntése
Motorgyártótól függen:
■ a porlasztónak / légszűrőnek felfelé kell mutatnia (17)
■ a gyújtógyertyának felfelé kell nézni (18)
Vegye fi gyelembe a motorgyártó használati útmutatóját!
Élezze / cserélje ki a fűnyíró kést
A tompa, sérült fünyíró késeket kizárólag szervizzel vagy arra feljogosított szaküzemben éleztesse/ újíttassa fel
■ Az utólag élezett késeket ki kell egyensúlyozni
Figyelem!
A ki nem egyensúlyozott kések vibrációhoz és a fünyíró sérüléséhez vezethetnek.
■ Szakember által történő felülvizsgálat minden esetben sztükséges:
■ akadályra történő ráhajtás után
■ a motor hirtelen leállása esetén
- meghajtási károk esetén
ha tönkrement az ékszíj
ha meghajlik a kés
■ elhajlott motortengely esetén
Indító akkumulátor töltése (opcionális)
■ tartsa be a motorgyártó utasításait
Figyelem!
Csak a mellékelt eredeti töltőberendezést használja.
- Az indító akkumulátort csak száraz, jól szellőzött helyiségekben töltse.
- A fünyírót ne helyezze üzembe a töltési folyamat alatt.
Motor karbantartása
Motorolaj cseréje
- Az olaj felfogására megfelelő tartályt készítsen elő.
- Eressze le, vagy szívja le az olajat teljesen az olaj betöltő nyíláson keresztül.
A használt motorolajat környezetbarát módon ártalmatlanítsa!
Javasoljuk, hogy a fáradt olajat zárt tartályban juttassa el az újrahasznosító szervezethez vagy adja le valamelyik ügyfélszolgálaton.
A fáradt olajat tilos
- kidobni a hulladékkal együtt
- kiönteni csatornába vagy lefolyóba
- kiönteni a földre
Légszűrő cseréje
■ tartsa be a motorgyártó utasításait
Gyújtógyertya cseréje
■ tartsa be a motorgyártó utasításait
Kerék meghajtás (opcionális)
Állítsa be a bowdent
Amennyiben járó motor mellett a kerékmeghajtás már nem lenne be, vagy kikapcsolható, a megfelelő bowdenen állítani kell.
Figyelem!
A bowdent csak kikapcsolt motor mellett állítsa.
- Tekerje a bowden állító részét a nyíl irányába (19).
- A beállítás ellenőrzéséhez indítsa el a motort és kapcsolja be a kerék meghajtást.
- Amennyiben a kerékmeghajtás továbbra sem üzemel, a fünyírót vigye a szakszervizbe, vagy felhatalmazott javító üzembe.
Az indítófogaskerék beolajozása
Az indítófogaskereket a meghajtó tengelyen időről időre olajozza be permetezett olajjal
A kerékmeghajtás hajtása karbantartást nem igényel.
EU megfelelőségi nyilatkozat
■ lásd a szerelési útmutatót
Tárolás
Figyelem - Robbanásveszély!
Ne tárolja a készüléket nyílt láng, vagy hőforrások közelében.
■ Hagyja kihülni a motort
A készüléket száraz, gyermekek és illetéktelen személyek számára nem hozzáférhető helyen tárolja
■ Az indító akkumulátort fagymentes helyen tárolja
■ Az indító akkumulátort idönként töltse újra
■ Engedje le a benzintankot
■ Tartsa be a motorgyártó utasításait
■ Húzza le a gyertyapipát
Javítás
Javítási munkálatokat kizárólag a szakszerviz, vagy felhatalmazott javító üzem végezhet.
Ártalmatlanítás
Az elhasználódott készülékeket, elemeket vagy akkumulátorokat ne dobja a háztartsái hulladék közé!
A csomagolás, a készülék és a tartozékok újrahasznosítható anyagokból készültek, és ennek megfelelően kell selejtezni azokat.
Garancia
A készülék esetleges anyag-, illetve gyártási hibáit a szavatosság törvényes elévülési idején belül, saját választásunknak megfelelően javítéssal vagy pótalkatrész biztosításával háritjuk el. Az elévülési idő vonatkozásában annak az országnak a törévenyei az irányadók, amelyben a készüléket megvásárolták.
A garancia érvényes, ha: A garancia nem érvényes, ha:
■ A készüléket szakszerűen használták
■ Betartották a használati utasítást
■ Eredeti pótalkatrészeket használtak
■ A készüléket sajátkezűleg javították
■ A készülék műszaki jellemzői megváltoztak
A készüléket nem rendeltetésszerűen használták (pl. ipari vagy kommunális célú hasznosítás esetén)
A garancia nem vonatkozik a következőkre:
A lakkozás normál használatból eredő sérülései
■ Kopásnak kitett alkatrészek, amelyek a pótalkatrész-kártyán bekeretezett számmal vannak jelölve XXX XXX (X)
Belsőégésű motorok – Ezekre az adott motor gyártója által kiadott külön garanciavállalás érvényes
Garanciális esetben kérjük, hogy ezzel a garanciavállalási nyilatkozattal és a vásárláskor kapott számlával forduljon az üzlethez, ahol a vásárlás történt, vagy a legközelebbi ügyfélszolgálathoz. Ez a garanciavállalás a vásárlónak az eladóval szemben támasztott törvényes szavatossági igényét nem érinti.
Segítség meghibásodás esetén
Figyelem!
A kést és a motortengelyt nem szabad kiigazítani.
| Meghibásodás Megoldás | |
| A motor nem indul • Töltse fel benzinnel• Állítsa a gázkart „Start“ állásba• A motor kapcsolókengyelét nyomja a fogantyúhoz• Ellenőrizze, szükség esetén cserélje ki a gyújtógyertyákat• Tisztítsa meg a légszűrőt• Forgassa meg szabadon a fűnyíró kést• Töltse utólag az indító akkumulátort• Már lenyírt felületen kezdje | |
| A motor teljesítménye csökken | • Állítson a vágási magasságon• Éleztesse / újíttassa fel a fűnyíró kést• Tisztítsa meg a kidobó csatornát / házat• Tisztítsa meg a légszűrőt• Csökkentse a munkasebességet |
| Nem tiszta vágás | • Éleztesse / újíttassa fel a fűnyíró kést• Állítson a vágási magasságon |
| A fűgyűjtő kosár nem megfelelően töltődik fel | • Állítson a vágási magasságon• Hagyja a gyepet megszáradni• Éleztesse / újíttassa fel a fűnyíró kést• Tisztítsa meg a fűgyűjtő doboz rácsát• Tisztítsa meg a kidobó csatornát / házat |
| A kerékmeghajtás nem működik | • Állítson a bowdenen• Sérült az ékszíj• Keressen fel egy ügyfélszolgálati műhelyt• Távolítsa el a szennyeződést a kerékmeghajtásról, fogasszíjról és meghajtásról• A szabadon futó részeket (meghajtó fogaskerék a hajtótengelyen) olajozza be olajpermettel |
| A kerekek nem forognak bekapcsolt hajtómű mellett | • Húzza meg a kerékcsavarokat• A kerékagy sérült• Sérült az ékszíj• Keressen fel egy ügyfélszolgálati műhelyt |
| A készülék szokatlanul erősen vibrál | • Ellenőrizze a fűnyíró kést |
Olyan hibák esetén, amelyek nem szerepelnek a táblázatban, illetve amelyeket saját maga nem tud elhárítani, forduljon illetékes ügyfélszolgálatunkhoz.
