Produkto tipas	Benzininė vejapjovė
Prekės ženklas	SOLO
Modelis	4852 VS ALU
Kuro tipas	Benzinas be švino (žr. variklio gamintojo rekomendacijas)
Pjovimo aukštis	Centralizuotas arba išilginis reguliavimas, keli lygiai
Žolės surinkimo dėžė	Taip, su užpildymo indikatoriumi
Mulčiavimo rinkinys	Neprivaloma
Šoninis išmetimas	Neprivaloma
Užvedimas	Rankinis (kabelis) arba elektrinis pagal modelį
Transmisija	Varomieji ratai (neprivaloma), Vario (neprivaloma)
Saugumas	Saugos strypas, deflektorius
Peilių priežiūra	Galąsti ir keisti pas įgaliotą specialistą
Valymas	Po kiekvieno naudojimo, nenaudoti vandens srovės
Laikymas	Sausa vieta, apsaugota nuo šalčio, išpilti degalus
Garantija	Teisinė pagal pirkimo šalį, išskyrus dėvimas dalis
Remontas	Tik įgaliotuose aptarnavimo centruose

Dažnai užduodami klausimai - 4852 VS ALU SOLO

Kaip užvesti Solo 4852 VS ALU vejapjovės variklį?

Rankiniam užvedimui patraukite saugos strypą link vairo ir laikykite, tada greitai patraukite užvedimo kabelį. Elektriniam užvedimui pasukite uždegimo raktelį į dešinę. Įsitikinkite, kad peilis sumontuotas ir kad dėžė ar deflektorius yra vietoje.

Kaip sureguliuoti pjovimo aukštį?

Pjovimo aukštis reguliuojamas centralizuotai arba išilgai. Centralizuotam reguliavimui laikykite mygtuką paspaustą ir stumkite arba traukite rankeną. Išilginiam reguliavimui paspauskite atlaisvinimo svirtį ir perkelkite ją į kairę arba dešinę. Įsitikinkite, kad visi ratai yra ant to paties lygio.

Kaip ištuštinti žolės surinkimo dėžę?

Pakelkite deflektorių, atkabinkite dėžę traukdami ją atgal, ištuštinkite, tada vėl uždėkite ant atramų. Užpildymo indikatorius praneša, kai dėžė pilna.

Ką daryti, jei variklis neužsiveda?

Patikrinkite degalų lygį, nustatykite droselio svirtį į « Start », suaktyvinkite saugos strypą, patikrinkite uždegimo žvakę ir oro filtrą. Įsitikinkite, kad peilis laisvai sukasi ir kad užvedimo baterija (jei taikoma) yra įkrauta.

Kaip naudoti mulčiavimo rinkinį?

Nuimkite žolės surinkimo dėžę, pakelkite deflektorių ir įkiškite mulčiavimo rinkinį į išmetimo angą, kol jis užsifiksuos. Geriausiems rezultatams pjaukite reguliariai, pjaudami ne daugiau kaip 2 cm ir palikdami žolės aukštį bent 4 cm po pjovimo.

Kaip prižiūrėti pjovimo peilį?

Peilį turi pagaląsti arba pakeisti įgaliotas specialistas, jei jis susidėvėjęs ar pažeistas. Nesubalansuotas peilis sukelia vibraciją. Dirbdami mūvėkite pirštines ir prieš bet kokią manipuliaciją visada išjunkite variklį.

Kokį variklio aliejų naudoti?

Vadovaukitės variklio gamintojo rekomendacijomis. Aliejaus kiekis yra maždaug 0,6 litro. Naudokite aliejų, tinkamą 4 taktų varikliams. Panaudotą aliejų išpilkite perdirbimo centre.

Kaip laikyti vejapjovę žiemą?

Leiskite varikliui atvėsti, išpilkite degalų baką, išimkite uždegimo žvakę, išvalykite prietaisą ir laikykite sausoje ir nuo šalčio apsaugotoje vietoje. Jei taikoma, retkarčiais įkraukite užvedimo bateriją.

Ką daryti esant neįprastai vibracijai?

Nedelsdami išjunkite variklį ir patikrinkite pjovimo peilį. Jei jis pažeistas ar nesubalansuotas, leiskite jį pakeisti specialistui. Vibraciją taip pat gali sukelti deformuotas variklio velenas.

Ar garantija apima dėvimas dalis?

Ne, dėvimos dalys (peilis, diržai ir kt.) nėra padengtos garantijos. Teisinė garantija apima medžiagų ir gamybos defektus. Reklamacijoms saugokite pirkimo čekį ir garantijos kortelę.

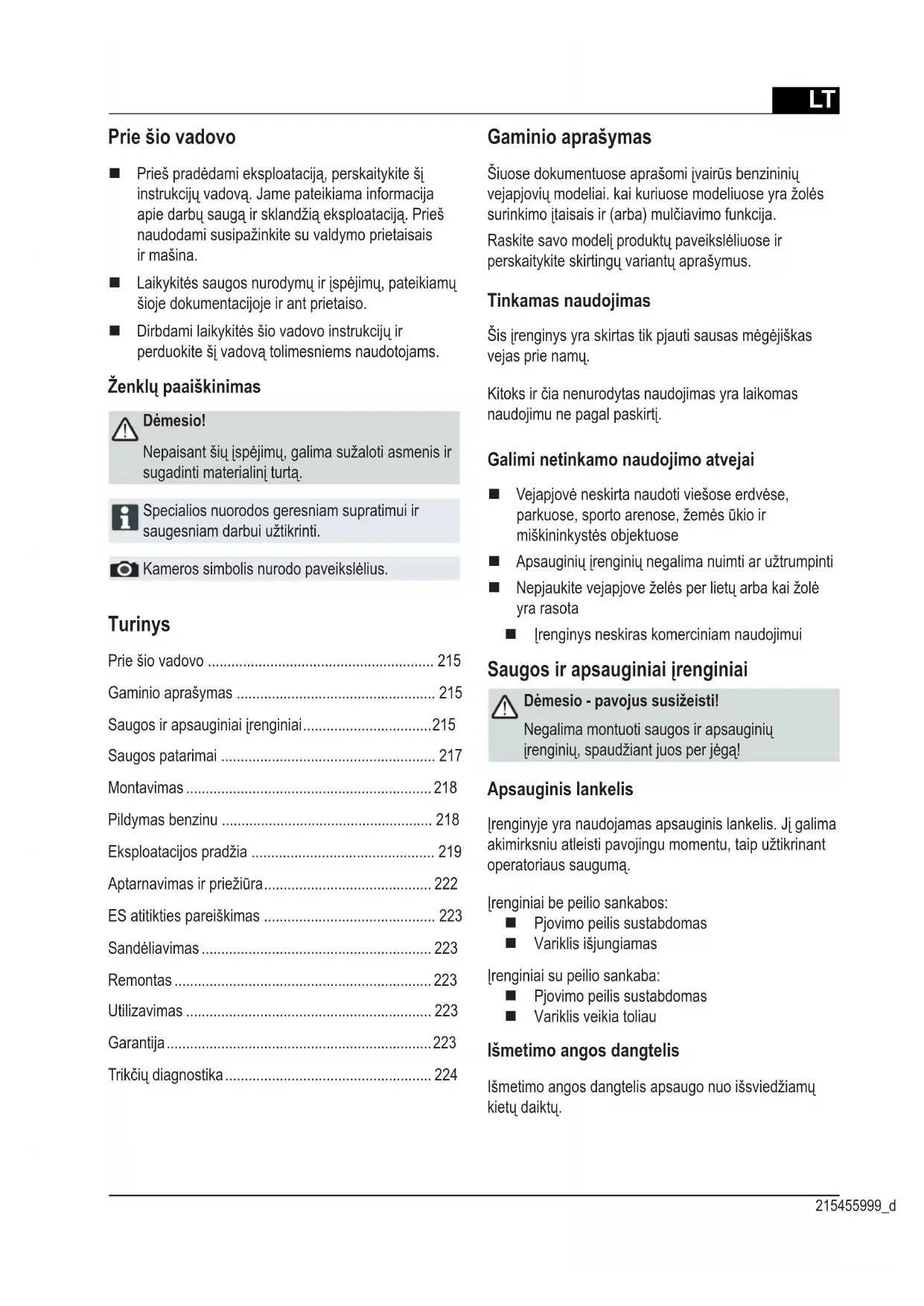

NAUDOJIMO INSTRUKCIJA 4852 VS ALU SOLO

Uzmanību! Apdraudējums strāvas trieciena dēļ.

Prieš pradėdami eksploataciją, perskaitykite ši instrukciju vadovą. Jame pateikiama informacija apie darbų saugą ir sklandžią eksploataciją. Prieš naudodami susipažinkite su valdymo prietaisais ir mašina.
■ Laikykitės saugos nurodymų ir įspėjimų, pateikiamų šioje dokumentacijoje ir ant prietaiso.
Dirbdami laikykitės šio vadovo instrukcijų ir perduokite šį vadovą tolimesniems naudotojams.

Ženklų paaiškinimas

Dèmesio!

Nepaisant šių įspėjimų, galima sužaloti asmenis ir sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir saugesniam darbui užtikrinti.

Kameros simbolis nurodo paveikslėlius.

Turinys

Prie šio vadovo 215

Gaminio aprašymas 215

Saugos ir apsauginiai jrenginiai....215

Saugos patarimai 217

Montavimas 218

Pildymas benzinu 218

Eksploatacijos pradžia 219

Aptarnavimas ir priežiūra.... 222

ES atitikties pareiškimas 223

Sandèliavimas 223

Remontas 223

Utilizavimas 223

Garantija....223

Trikčių diagnostika 224

Gaminio aprašymas

Šiuose dokumentuose aprašomi įvairūs benzininių vejapjovių modeliai. kai kuriuose modeliuose yra žolės surinkimo įtaisais ir (arba) mulčiavimo funkcija.

Raskite savo modeli produktu paveikslėliuose ir perskaitykite skirtingu variantu aprašymus.

Tinkamas naudojimas

Šis įrenginys yra skirtas tik pjauti sausas mėgėjiškas vejas prie namų.

Kitoks ir čia nenurodytas naudojimas yra laikomas naudojimu ne pagal paskirtį.

Galimi netinkamo naudojimo atvejai

■ Vejapjové neskirta naudoti viešose erdvěse, parkuose, sporto arenose, žemės ūkio ir miškininkystės objektuose
■ Apsauginių įrenginių negalima nuimti ar užtrumpinti
Nepjaukite vejapjove želės per lietų arba kai žolė yra rasota
■ [renginys neskiras komerciniam naudojimui

Saugos ir apsauginiai jrenginiai

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu, irenginiu, spaudžiant juos per jęgą!

Apsauginis lankelis

Irenginyje yra naudojamas apsauginis lankelis. Jį galima akimirksniu atleisti pavojingu momentu, taip užtikrinant operatoriaus saugumą.

[renginiai be peilio sankabos:

■ Pjovimo peilis sustabdomas
■ Variklis išjungiamas

[renginiai su peilio sankaba:

■ Pjovimo peilis sustabdomas
■ Variklis veikia toliau

Išmetimo angos dangtelis

Išmetimo angos dangtelis apsaugo nuo išsviedžiamų kietų daiktų.

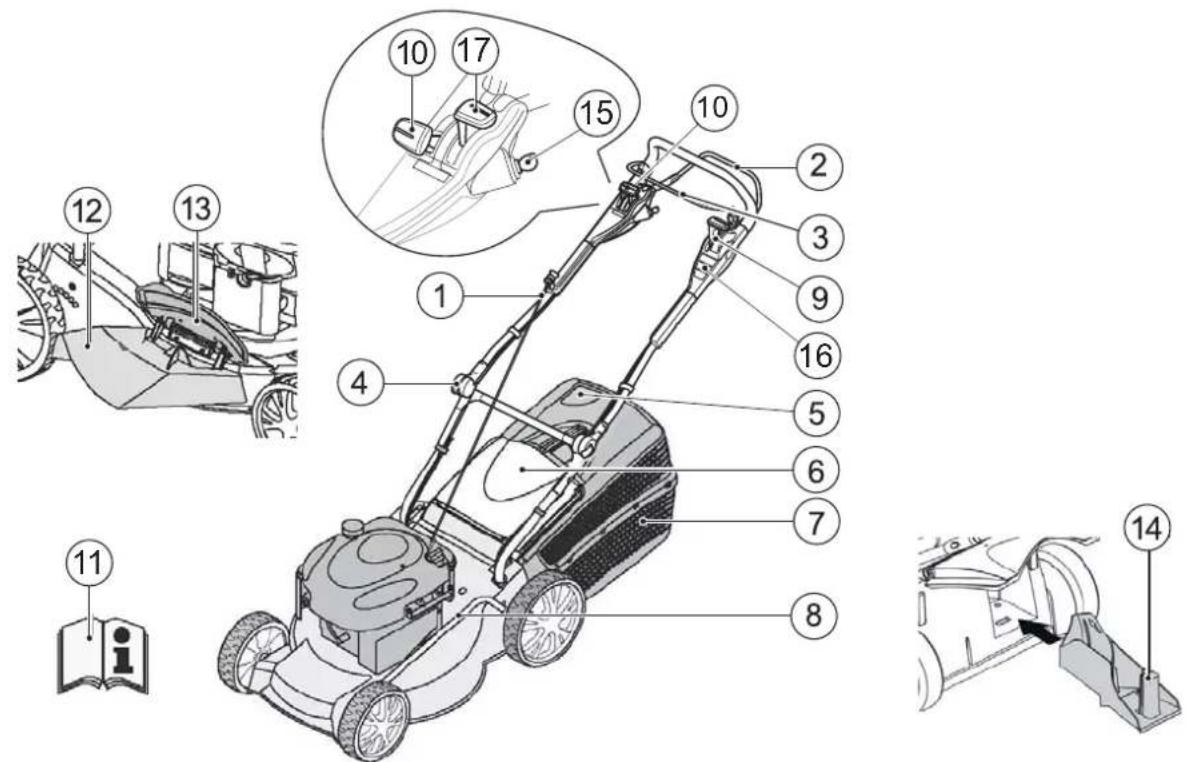

1 Starterio trosas 10 Kintamo greičio pavara*
2 Ratų pavara* 11 Naudojimo instrukcija
3 Apsauginis lankelis 12 Žolės išmetimo įtaisas*
4 Ergonomiško pjovimo aukščio reguliatorius* 13 Užsikimšimo sklendė*
5 Pripildymo lygio rodiklis* 14 Mulčiavimo priedas*
6 Išmetimo angos dangtelis 15 Užvedimo užraktas elektriniam paleidimui*
7 Žolės surinkimo talpa 16 Trumpas vadovas
8 Pjovimo aukščio reguliatorius 17 Nuotolinio degalų padavimo*
9 Peilio sankaba* * priklauso nuo komplektacijos

Simboliai ant prietaisų

	Dėmesio!Dirbkite ypač atsargiai.		Prieš atlikdami darbus su pjovimo mechanizmu atjunkite degimo žvakės kištuką.
	Prieš eksploataciją perskaitykite naudojimo instrukciją!		Užvedimo užraktas elektriniam paleidi-mui:Prieš atlikdami techninės priežiūros ir re-monto darbus, ištraukite uždegimo raktą!
	Saugokitės, kad į darbo zoną nejeitų pašalinių asmenų!		Trumpas vadovasAtjunkite variklio stabdį.
	Saugokite rankas ir kojas nuo peilių!		Trumpas vadovasĮjunkite ratų pavarą.
	Laikykitės saugaus atstumo.		Trumpas vadovasNuotolinio degalų padavimo ijungimas ir išjungimas.

Papildomi simboliai ant jrenginių su elektriniu starteriu

Dèmesio! Elektros smūgio pavojus.

Saugokite laidus nuo peilių.

Prieš atliekant priežiūros darbus arba pažeidus laidą, visada reikia ištraukti įrenginį iš tinklo.

Saugos patarimai

Dèmesio!

Naudokite tik techniškai tvarkingą prietaisą!

Dèmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginiu jrenginiu, spaudžiant juos per jęga!

Dèmesio - gaisro pavojus!

Nelaikykite jrenginio su pilnu baku pastatuose, kuriuose nuo benzino garų kontakto su elektros kibirkštimi gali kilti gaisras!

Ant variklio, išmetamosios angos, akumuliatoriaus dėžės, plastikinio bako neturi būti benzino, alyvos ir kitų nešvarumu.

■ Saugokitės, kad i darbo zoną nejeitų pašalinių asmenų
■ Irenginio vairuotojas ar naudotojas yra atsakingas už kitų asmenų sužeidimus ir nuosavybės sugadinimas
■ Vaikams ar kitiems asmenims, kurie nėra susipažinę su naudojimo instrukcija, prietaisą nau-doti draudžiama
■ Laikykitės vietinių reikalavimų dėl minimalaus su įrenginiu dirbančio asmens amžiaus
Nedirbkite su prietaisu, veikiami alkoholio, narkotinių medžiagų ar vaistų
■ Vilkëkite tinkama darbine apranga
llgas kelnes
Tvirtus ir neslystančius batus
Ausines
■ Pjaudami kampuose
visada stověkite saugiai

visada pjaukite skersai kampo, ne aukštyn ir ne žemyn
■ nepjaukite statesniu nei 20° kampu
■ ypatingas dėmesys atkreiptinas sukant

Dirbkite tik esant pakankamai natūraliam ar dirbtini-am apšvietimui

■ Saugokite, kad kūnas, galūnės ar drabužiai nepatektų i pjovimo zoną

■ Laikykitės šalyje galiojančių darbo valandų apribojimų

■ Nepalikite paruošto naudoti įrenginio be priežiūros

■ Pjaukite tik aštriu peiliu

■ Naudokite jrenginj su nepažeistais apsauginiais jrenginiais ir apsaugomis

Nenaudokite įrenginio be sumontuotų apsauginių įrenginių (pvz., išmetimo angos dangtelio, žolės surinkimo talpos)

■ Prieš dirbdami su įrenginiu kiekvieną kartą patikrinkite, ar jis nėra pažeistas, pažeistas dalis pakeiskite prieš tolimesnį įrenginio naudojimą

Išjunkite variklj, palaukite, kol įrenginys sustos, ir atjunkite degimo žvakės kištuką

palikdami jrengini
po susidūrimo su kliūtimi
■ prieš pašalindami kliūtį

prieš valydami užsikimšusius komponentus

kai atsiranda prietaiso gedimų ir nejprastų vibracijų

Patikrinkite, ar žoliapjovė nėra pažeista, ir jei aptikote pažeidimų, prieš dirbdami su žoliapjove toliau atlikite reikalingus remonto darbus.

■ Prijunkite degimo žvakės kištuką ir užveskite variklį

pašalinę gedimą (žr. gedimų lentelę) ir patikrinę įrenginį

po irenginio valymo

Atidžiai apžiūrėkite visą būsimą darbinę zoną ir pašalinkite pašalinius objektus

Atidžiai atlikite posūkius su žoliapjove, nesipainio-kite jos kelyje traukdami ją i save

Nepjaukite tiesiai ant kliūčių (pvz., važiuodami per šakas, šaknis)

■ Nupjautą żolę išpilkite iš talpos tik išjungę variklj

■ Atjunkite pjovimo peilį / variklį, kai važiuojate ne per pjaunamą plotą
■ Nekelkite ir neneškite įrenginio su veikiančiu varikliu
Pildydami jrenginj benzinu ar alyva nevalgykite ir negerkite
■ Nekvépuokite benzino garais
■ Naudokite prietaisą ėjimo greičiu
■ Prieš naudojima būtina įsitikinti, kad tvirtai laikosi veržlės, varžtai ir sraigtai

Montavimas

Laikykitės pridedamos montavimo instrukcijos.

Dèmesio!

Galima naudoti tik iki galo sumontuotą prietaisą.

Pildymas benzinu

Prieš pradėdami įrenginio eksploataciją pripilkite į baką benzino.

Įspėjimas - nudegimo pavojus!

Benzinas ir alyva yra itin degüs!

lspèjimas!

Ištraukite uždegimo rakteli!

Visada laikykitės pridedamos variklio gamintojo naudojimo instrukcijos.

Reikalingi eksploataciniai priedai

	Benzinas Variklio	alyva
Rūšis normalus / bešvinis benzinas		žr. variklio gamintojo nuorodas
Pildymo talpa	žr. variklio gamintojo nuorodas	maždaug 0,6 l

Sauga

lspèjimas!

Nepalikite veikiančio variklio uždaroje patalpoje. Pavojus apsinuodyti!

■ Benzina ir alyva laikykite tik tam pritaikytose talpose
■ Benzina ir alyva išpilkite ir pildykite tik tada, kai variklis yra šaltas
Nepilkite benzino ar alyvos, kai jrenginio variklis veikia
■ Nepripilkite per daug (benzinas neturi bėgti iš bako)
■ Pildami benziną nerūkykite
■ Neatsukite benzino bako dangtelio, kai variklis veikia arba yra karštas
■ Pažeistą baką ar jo dangtelį iš karto pakeiskite
■ Visada tvirtai užsukite bako dangtelj
■ Kai benzinas baigési:
Nepaleiskite variklio
Atjunkite degimo žvakės kištuką
Nuvalykite jrengini
■ Kai baigési variklio alyva:
Nepaleiskite variklio
Ištekėjusią variklio alyvą iššluostykite šluostėmis ir tinkamai išmeskite
Nuvalykite jrengini

Senos alyvos:

■ neišmeskite kartu su buitinėmis atliekomis
■ nepilkite i kanalizacija, nutekamuosius vamzdžius ar ant žemės

Rekomenduojame seną alyvą użdaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Pripilkite benzino

1. Atsukite bako dangtelj ir paděkite švarioje vietoje.
2. Per piltuvėlį pripilkite benzino.
3. Tvirtai užsukite bako dangtel ir nuvalykite srit aplink angą.

Pripilkite variklio alyvos

1. Atsukite alyvos talpos dangtelj ir padėkite švarioje vietoje.
2. Per piltuvėlj pripilkite variklio alyvos.
3. Tvirtai užsukite talpos dangtelj ir nuvalykite sritj aplink angą.

Ispèjimas!

Ištraukite uždegimo raktelj!

Eksploatacijos pradžia

Dèmesio!

Negalima jrenginio naudoti, jei yra atsipalaidavę, pažeisti arba nusidėvėję peiliai ar tvirtinimai! Prieš kiekvieną jrenginio paleidimą jį vizualiai patikrinkite.

lspėjimas!

Ištraukite uždegimo raktelj!

Kameros simbolis tolimesniuose puslapiuose naudojamas kaip nuoroda i paveikslėlius 4–7 psl.

Pjovimo aukščio nustatymas

Dèmesio - pavojus susižeistil!

Pjovimo aukšti nustatykite tik išjunge varikli ir peiliams sustojus.

• Ratus visada nustatykite i vienoda aukšti.
• Aukščio nustatymo galimybės atskiruose modeliuose gali skirtis.

Centrinis nustatymas (1)

1. Laikykite nuspaudę centrinio aukščio nustatymo mygtuka (1/1).

Norėdami pjauti žolę žemiau, paspauskite centrinio aukščio nustatymo rankenėlę žemyn (1/2)
Norėdami pjauti žolę aukščiau, patraukite centrinio aukščio nustatymo rankenėlę aukštyn (1/2)
Bus rodoma centrinio aukščio nustatymo pakopa (1/3)

1. Atleiskite mytuka, nustatę norimą pjovimo aukšti.

Ašies nustatymas arba centrinis nustatymas

(2)

1. Norėdami reguliuoti šoninį nustatymą, paspauskite ir laikykite svirtį.
2. Patraukdami svirti i kairę arba i dešinę, nustatykite norimą pjovimo aukštį.
3. |statykite svirti i griovelj ir užfiksuokite.
4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Žoliapjovės su žolės surinkimo talpa

Dèmesio - pavojus susižeisti!

Nuimkite ir uždėkite žolės surinkimo talpą tik išjunge variklį ir sustojus peiliams.

1. Pakelkite išmetimo angos dangtelj ir įstatykite žolės surinkimo talpą į laikiklį (4).

Dèmesio!

Tik tinkamai užkabintas ir nepažeistas žolės surinkimo krepšys užtikrina pakankamą apsaugą nuo išsviedžiamų dalių!

Pripildymo lygio rodiklis

Pjaunant žolę, oro srovė pamažu kelia pripildymo lygio rodiklj aukštyn (3a).

Kai žolės surinkimo talpa prisipildo, pripildymo lygio rodiklis ant dėžės atsiduria ties padėtim (3b). Žolės surinkimo talpą reikia ištuštinti.

Ištuštinkite žolės surinkimo talpą

1. Pakelkite išmetimo angos dangtelj.
2. Pakelkite žolės surinkimo talpą aukštyn ir nuimkite, traukdami atgal (4).
3. Ištuštinkite žolės surinkimo talpą.
4. Pakelkite išmetimo angos dangtelj ir vėl įstatykite žolės surinkimo talpą į laikiklj (☐ 4).

Žoliapjovės be žolės surinkimo talpos

Dèmesio!

Be žolės surinkimo talpos pjaukite tik su tinkamai veikiančia išmetimo angos dangtelio spyruokle.

Išmetimo angos dangtelis ant žoliapjovės korpuso dedamas naudojant spyruoklių jėgą. Taip nupjauta žolė yra išmetama tik į apačią žemyn.

Mulčiavimas (pasirinktinis)

Mulčiuojant nupjauta žolė nesurenkama, o paskleidžiama ant žemės. Mulčias saugo žemę nuo perdžiūvimo ir aprūpina ją maistingomis medžiagomis.

Geriausius rezultatus pasieksite reguliariai nupjaudami žolę iki maždaug 2 cm aukščio. Greitai perpūva tik jauna žolė su šviežiais drėgnais lapais.

■ Žolės aukštis prieš mulčiavimą: maks. 8 cm
■ Žolės aukštis po mulčiavimo: apie 4 cm

Pritaikykite juidėjimo greitį, kad jis nebūtų per greitas mulčiavimui.

Uždėkite mulčiavimo priedą

Dèmesio - pavojus susižeisti!

Mulčiavimo priedą sumontuokite ir nuimkite tik išjunge variklj ir sustojus peiliams.

1. Nuimkite žolės surinkimo talpač(4).
2. Pakelkite išmetimo angos dangtelj ir sumontuokite išmetimo šachtoje mulčiavimo priedą (5). Irenginys turi tinkamai užsifi ksuoti.

Jei mulčiavimo priedas tinkamai neužsifiksuoja, galima pažeisti mulčiavimo priedą ir peilius.

Nuimkite mulčiavimo priedą

1. Pakelkite išmetimo angos dangtelj.
2. Atkabinkite mulčiavimo prieda (6/1).
3. Ištraukite mulčiavimo priedač(6/2).

Pjovimas su šoninio išmetimo funkcija (parinktis)

Dèmesio – pavojus susižaloti!

Šoninio išmetimo kanalą nuimkite arba uždėkite tik tada, kai variklis yra išjungtas ir neveikia ašmenys.

Šoninio išmetimo kanalo naudojimas

1. Nuimkite žolės surinkimo krepšį ir sumontuokite mulčiavimo rinkinį.

2. Paspauskite šoninio išmetimo kanalo atsklendimo svirti (7/1).

3. Atlenkite šoninio išmetimo kanalo uždangalą ir tvirtai laikykite (7/2).

4. Sumontuokite šoninio išmetimo kanalą ( 7/3).
5. Lėtai uždarykite uždangalą. Uždangalas apsaugo šoninio išmetimo kanalą, kad jis neiškristų.

Šoninio išmetimo kanalo išmontavimas

1. Atlenkite šoninio išmetimo kanalo uždangalą ir tvirtai laikykite (7/2).
2. Išmontuokite šoninio išmetimo kanalą ir uždarykite uždangalą (7/3).

Nustatykite rankenos aukšti (pasirinktinai)

Spaustukų nustatymas

1. Laikydami rèma, atleiskite abu spaustukus (8).
2. Nustatykite rėmą i norimą padėtį
3. Užspauskite spaustukus.

Užveskite variklj

Dèmesio - pavojus apsinuodyti!

Nepalikite veikiančio variklio uždaroje patalpoje.

Dèmesio - pavojus susižeisti!

Užvesdami įrenginį jo nepakreipkite.

• Užveskite variklį tik su sumontuotu peiliu (peilis veikia kaip inercinė masė)
• Užvesdami jau šiltą variklj, NENAUDOKITE droselio arba mygtuko
• Nekoreguokite variklio nustatymu

■ Neužveskite variklio, kai išmetimo kanalas nėra apdengtas tokiomis detalėmis:

• Žolės surinkimo talpa
  Išmetimo angos dangtelis
  Mulčiavimo priedas

■ Labai atsargiai paspauskite paleidimo jungiklj, laikydamiesi gamintojo instrukciju

■ Stovėkite saugiu atstumu nuo peilių mechanizmo ir saugokite kojas

■ Užveskite irengini pastatytą ant mažos žolės

Paleidimas rankiniu būdu

1. Pritraukite ir laikykite pritrauktą prie viršutinio rémo apsauginį lankelį (10) – apsauginis lankelis neužsifi ksuoja.
2. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (11).

1. Nustatykite kuro svirtelę i padėti max (10/1).
2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (10) – apsauginis lankelis neužsifi ksuoja.
3. Lengvai patraukite starterio trosą ir tada lėtai vėl leiskite jam susivynioti (11).
4. Varikliui išilus (po maždaug 15–20 sek.) nustatykite kuro svirtelę i padėtį tarp min ir max.

Elektrinis starteris be reguliatoriaus / droselio

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankeli (10) – apsauginis lankelis neužsifi ksuoja.
2. Degimo raktelį spynelėje pasukite iki galo į dešinę (12).
3. Kai variklis užsiveda, atleiskite degimo raktelį (jis vėl atšoka i padėti „0“).

Peilio sankaba (pasirinktinė)

Su peilio sankaba galima ijungti ir išjungti peilio sankabos mechanizmą varikliui veikiant be pertrūkių.

ljunkite peilio sankabą

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo apsauginį lankelį (10) – Apsauginis lankelis neužsifi ksuoja.
2. Atitraukite sankabos svirti nuo korpuso ( 9/1) - ljungiama peilio sankaba.

Išjunktie peilio sankabą

1. Paleiskite apsauginj langeli (16).
2. Peilio sankaba išjungiama.
3. Sankabos svirtis atšoka į laukimo padėti (9/2).

Išjunkite variklj

Prietaisai be peilio sankabos

1. Paleiskite apsauginj langeli (16).
2. Variklis išsijungia.

Dèmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.

lspèjimas!

Ištraukite uždegimo raktelj!

Prietaisas su peilio sankaba

1. Paleiskite apsaugini langeli (16).
2. Nustatykite kuro svirtelę i padėti min (10/2) - Variklis išsijungia.

Dèmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjungę palaukite, kol variklis visiškai sustos.

Ratų pavara (pasirinktinė) (20)

Dèmesio!

Prijunkite tik prietaisus su veikiančiu varikliu.

ljunkite ratų pavarą

1. Prispauskite ir laikykite pavaros apsauginj lankelj prie viršutinio rémo (13) – apsauginis lankelis neužsifi ksuoja.
2. ljungiama ratų pavara.

Išjunkite ratų pavarą

1. Paleiskite apsauginj lankel 15).
2. Ratų pavara išjungiama.

Kintamo greičio pavara (greičio kontrolė) (pasirinktinai)

Su kintamo greičio pavara galima reguliuoti žoliapjovės greitį be pakopų.

Dèmesio!

Svirtj nuspauskite tik veikiant varikliui. ljungus ją be variklio pavaros galima sugadinti pavaros mechanizmą.

■ Norėdami padidinti greitį, svirtį (14) pastumkite (14/2) kryptimi
■ Norėdami sumažinti greitį, svirtį (14) pastumkite (14/1) kryptimi

Važiavimo greitis visada turi būti tinkamas pagal paviršiu, ant kurio judama, ir pjaunamos žolės aukštį.

Aptarnavimas ir priežiūra

Dèmesio - pavojus susižeisti!

• Prieš atlikdami visus priežiūros ir aptarnavimo darbus visada išjunkite variklį ir atjunkite degimo žvakės kištuką.
• Variklis gali dar suktis po išjungimo. Išjunge palaukite, kol variklis visiškai sustos.
• Atlikdami priežiūros ir aptarnavimo darbus, visada mūvėkite darbines pirštines!
• Ištraukite uždegimo rakteli!

■ Reguliariai tikrinkite, ar tinkamai veikia ir nenusidėvėjo žolės surinkimo mechanizmas

■ Po kiekvieno naudojimo prietaisą išvalykite

Nepurkškite ant prietaiso vandens Patekęs i vudų vanduo gali sugadinti prietaisą (žvakės ar dujų padavimo mechanizma)

■ Reguliariai tikrinkite peilį, ar jis nepažeistas

■ Iš karto pakeiskite pažeistą buferį

Priklausomai nuo variklio gamintojo, gali reikéti paversti žoliapjovę taip, kad:

kuro padavimo linija ir oro filtras būtų atkreipti aukštyn (17)
■ degimo žvakės būtų atkreiptos aukštyn (18)

Laikykitės variklio gamintojo naudojimo instrukcijų!

Pakeiskite arba pagaląskite peilius

Atbukusius arba pažeistus pjovimo peilius pagaląsti ar pakeisti gali tik įgalioto aptarnavimo centro specialistas
■ Pagaląsti peiliai turi būti subalansuoti

Dèmesio!

Nesubalansuoti peiliai smarkiai vibruoja ir gali sugadinti žoliapjovę.

■ Profesionalų patikrinimą visada reikia patikrinti:

pašalinus kliūtį
■ staiga išsijungus varikliui
- jei pažeista pavara
- jei pažeisti pleištiniai diržai
jei išlinkęs peilis
- jei išlenktas variklio velenas

Starterio akumuliatoriaus ikrovimas (pasirinktinai)

■ Laikykitės variklio gamintojo nuorodu.

Dèmesio!

Naudokite tik originalų įkroviklį.

• Starterio akumulatorių laikykite tik sausoje gerai vėdinamoje patalpoje.
• [krovimo metu žoliapjovės nenaudokite.

Variklio priežiūra

Pakeiskite variklio alyva

1. Alyvai išleisti skirtas specialus laikiklis.
2. Išleiskite arba išsiurbkite visą alyvą per alyvos išleidimo angą.

Panaudotą variklio alyvą utilizuokite tik laikydamiesi aplinkosaugos reikalavimų! Rekomenduojame seną alyvą uždaroje talpoje atiduoti i perdirbimo centra arba klientų aptarnavimo tarnybai perdirbti arba tinkamai utilizuoti.

Senos alyvos:

• neišmeskite kartu su buitinėmis atliekomis
• nepilkite i kanalizacija, nutekamuosius vamzdžius
• nepilkite ant žemės

Pakeiskite oro fi Itra

■ Laikykitės variklio gamintojo nuorodu.

Pakeiskite degimo žvakes

■ Laikykitės variklio gamintojo nuorodu.

Rato pavara (pasirinktinė)

Nustatykite droselio laidą

Jei veikiant varikliui rato pavaros ijungti ar išjungti negalima, reikia pareguliuoti atitinkamą droselio laidą.

Dèmesio!

Droselio laidą galima reguliuoti tik išjungus variklj.

1. Pasukite reguliatoriaus mechanizmą rodyklės kryptimi (19).
2. Patikrinkite, ar ratų pavara veikia, jungdami variklj ir ratų pavarą.
3. Jei ratų pavara vis tiek neveikia, žoliapjovę atiduokite remontuoti igaliotam aptarnavimo specialistui.

Sutepkite pavaros krumpliaratj

■ Laikas nuo laiko sutepkite alyva pavaros krumpliaratį

Rato pavarai priežiūros nereikia.

ES atitikties pareiškimas

■ žr. montavimo instrukciją

Sandèliavimas

Dèmesio - sprogimo pavojus!

Nelaikykite prietaiso prie atviros liepsnos ar karščio šaltinių.

■ Leiskite varikliui atvėsti

• Prietaisą laikykite taip, kad prie jo neprieitų vaikai ir pašaliniai asmenys
  ■ Starterio akumuliatorių padėkite taip, kad jis nesušaltų
  ■ Laikas nuo laiko jkraukite starterio akumuliatorių
  ■ Ištuštinkite benzino baką
  ■ Laikykitės variklio gamintojo nuorodu
  ■ Atjunkite degimo žvakės kištuką

Remontas

Remonto darbus gali atlikti tik igaliotas aptarnavimo centro specialistas ar remonto jmonė.

Utilizavimas

Neišmeskite nebenaudojamo prietaiso, akumuliatorių ir baterijų su buitinėmis atliekomis!

Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš perdirbamų medžiagų, atiduokite perdirbti.

Garantija

Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija galioja toje šalyje, kurioje prietaisas buvo nupirktas.

Mūsų garantija galioja tokiais atvejais:

■ Kai prietaisas naudojamas pagal instrukcija
■ Laikomasi naudojimo vadovo instrukciju
■ Naudojamos originalios atsarginės dalys

Garantija nebegalioja tokiais atvejais:

■ Klientas bando pats remontuoti prietaisą
■ Prietaisas yra techniškai modifikuotas
■ Prietaisas naudojamas ne pagal paskirtį (pvz., naminiams arba buitiniams poreikiams)

Garantija neapima:

■ Gedimų dėl įprasto nusidėvėjimo
■ Keičiamų detalių, kurios yra pažymėtos ženklais XXX XXX (X)
■ Variklių - jiems galioja atskiros jų gamintojų instrukcijos

Garantiniu atveju su šia garantijos kortele ir pirkimo įrodymu prašome kreiptis į pardavėją arba artimiausią mūsų įgaliotą remonto dirbtuvę. Ši garantija neapriboja pardavėjo atsakomybės pirkėjo prietaiso atžvilgiu.

Trikčių diagnostika

Dèmesio!

Peilio ir variklio veleno reguliuoti negalima.

Gedimas Ka daryti
Variklis neužsiveda▪ Pripilkite benzino▪ Nustatykite kuro svirtelę i padėtį „Start“▪ Variklio apsauginį lankelį pakelkite prie viršutinio rėmo▪ Patikrinkite degimo žvakes, prireikus pakeiskite▪ Išvalykite oro filtrą▪ Patikrinkite, kad laisvai suktųsi peiliai▪ ľ kraukite starterio akumuliatorių▪ Užveskite prietaisą ant nupjautos žolės
Nepalaikomos variklioapsukos	▪ Pareguliuokite pjovimo aukštį▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite išmetimo kanalą ir korpusą▪ Išvalykite oro filtrą▪ Pareguliuokite darbinį greitį
Pjaunama nešvariai	▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Pareguliuokite pjovimo aukštį
Neužsipildo žolės surinkimotalpa	▪ Pareguliuokite pjovimo aukštį▪ Leiskite žolei išdžiūti▪ Pagaląskite arba pakeiskite pjovimo peilį▪ Išvalykite žolės surinkimo talpos groteles▪ Išvalykite išmetimo kanalą ir korpusą
Neveikia ratų pavara	▪ Pareguliuokite droselio laidą▪ Pažeistas pleištinis diržas▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę▪ Nuvalykite purvą nuo ratų pavaros, pleištinių diržų ir pavaros▪ Sutepkite alyva judančias dalis (pavaros krumpliaratį ant pavaros veleno)
Ijungus pavada, nesisukaratai	▪ Priveržkite ratų varžtus▪ Pažeista rato stebulė▪ Pažeistas pleištinis diržas▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę
Prietaisa nejprastai stipriaivibruoja	▪ Patikrinkite žoliapjovės peilius

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų kompetentingą klientų aptarnavimo skyrių.
