Produkta veids	Benzīna zāles pļāvējs
Zīmols	SOLO
Modelis	4852 VS ALU
Degviela	Bezsvina benzīns (skatīt dzinēja ražotāja ieteikumus)
Pļaušanas augstums	Centrāla vai asu regulēšana, vairāki līmeņi
Zāles savākšanas grozs	Jā, ar līmeņa indikatoru
Mulčēšanas komplekts	Pēc izvēles
Sānu izmešana	Pēc izvēles
Iedarbināšana	Manuāla (trosīte) vai elektriska atkarībā no modeļa
Transmisija	Riteņi (pēc izvēles), Vario (pēc izvēles)
Drošība	Drošības stienis, deflektora atloks
Asmens apkope	Asināšana un nomaiņa sertificētam speciālistam
Tīrīšana	Pēc katras lietošanas, neizmantojiet ūdens strūklu
Uzglabāšana	Sausā, bez sala, iztukšojiet degvielas tvertni
Garantija	Juridiska atbilstoši iegādes valstij, nolietojuma daļas izslēgtas
Remonts	Tikai pilnvarotos servisa centros

Bieži uzdotie jautājumi - 4852 VS ALU SOLO

Kā iedarbināt Solo 4852 VS ALU zāles pļāvēja dzinēju?

Manuālai iedarbināšanai pavelciet drošības stieni pret stūri un turiet to, tad ātri pavelciet iedarbināšanas trosīti. Elektriskai iedarbināšanai pagrieziet aizdedzes atslēgu pa labi. Pārliecinieties, ka asmens ir uzstādīts un grozs vai deflektora atloks ir vietā.

Kā regulēt pļaušanas augstumu?

Pļaušanas augstums tiek regulēts centralizēti vai pa asīm. Centrālajai regulēšanai turiet nospiestu pogu un bīdiet vai velciet rokturi. Asu regulēšanai nospiediet atbloķēšanas sviru un pārvietojiet to pa kreisi vai pa labi. Pārliecinieties, ka visi riteņi atrodas vienā līmenī.

Kā iztukšot zāles savākšanas grozu?

Paceliet deflektora atloku, atkabiniet grozu, velkot to atpakaļ, iztukšojiet to, tad atkabiniet atpakaļ stiprinājumos. Līmeņa indikators norāda, kad grozs ir pilns.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet degvielas līmeni, iestatiet gāzes sviru uz « Start », aktivizējiet drošības stieni, pārbaudiet aizdedzes sveci un gaisa filtru. Pārliecinieties, ka asmens brīvi griežas un ka iedarbināšanas akumulators (ja piemērojams) ir uzlādēts.

Kā izmantot mulčēšanas komplektu?

Noņemiet zāles savākšanas grozu, paceliet deflektora atloku un ievietojiet mulčēšanas komplektu izmešanas atverē, līdz tas nofiksējas. Labākiem rezultātiem pļaujiet regulāri, nogriežot ne vairāk kā 2 cm un saglabājot zāles augstumu vismaz 4 cm pēc pļaušanas.

Kā apkopt pļaušanas asmeni?

Asmeni vajadzētu asināt vai nomainīt sertificētam speciālistam nodiluma vai bojājuma gadījumā. Nelīdzsvarots asmens izraisa vibrācijas. Veicot darbības, valkājiet cimdus un pirms jebkādas manipulācijas vienmēr izslēdziet dzinēju.

Kādu motoreļļu izmantot?

Sekojiet dzinēja ražotāja ieteikumiem. Eļļas daudzums ir aptuveni 0,6 litri. Izmantojiet eļļu, kas paredzēta 4-taktu dzinējiem. Izlietoto eļļu iztukšojiet pārstrādes centrā.

Kā uzglabāt zāles pļāvēju ziemā?

Ļaujiet dzinējam atdzist, iztukšojiet degvielas tvertni, noņemiet aizdedzes sveci, notīriet ierīci un uzglabājiet to sausā un bez sala. Ja piemērojams, reizēm uzlādējiet iedarbināšanas akumulatoru.

Ko darīt, ja rodas neparastas vibrācijas?

Nekavējoties izslēdziet dzinēju un pārbaudiet pļaušanas asmeni. Ja tas ir bojāts vai nelīdzsvarots, lieciet to nomainīt speciālistam. Vibrācijas var rasties arī no deformētas dzinēja vārpstas.

Vai garantija sedz nolietojuma daļas?

Nē, nolietojuma daļas (asmens, siksnas u.c.) netiek segtas ar garantiju. Juridiskā garantija sedz materiālu un ražošanas defektus. Saglabājiet savu pirkuma čeku un garantijas karti jebkurai pretenzijai.

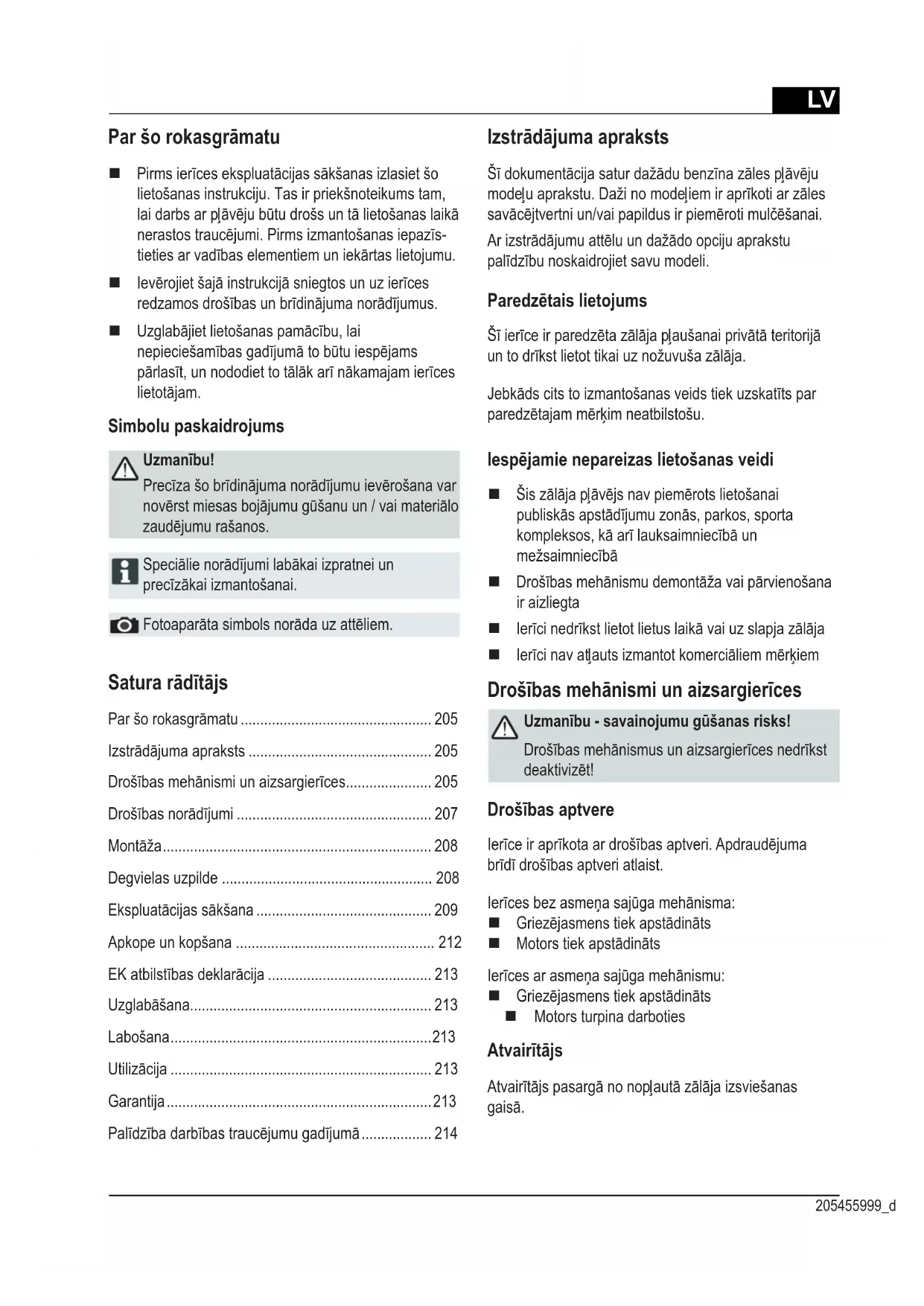

LIETOŠANAS INSTRUKCIJA 4852 VS ALU SOLO

Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar plāvēju būtu drošs un tā lietošanas laikā nerastos traucējumi. Pirms izmantošanas iepazīstieties ar vadības elementiem un iekārtas lietojumu.
■ levērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus.
Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam.

Simbolu paskaidrojums

Uzmanību!

Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

Fotoaparāta simbols norāda uz attēliem.

Satura rādītājs

Par šo rokasgrāmatu 205

Izstrādājuma apraksts 205

Drošības mehānismi un aizsargierīces....205

Drošības norādījumi 207

Montāža....208

Degvielas uzpilde 208

Ekspluatācijas sākšana 209

Apkope un kopšana 212

EK atbilstības deklarācija 213

Uzglabāšana....213

Labošana....213

Utilizacija 213

Garantija 213

Palīdzība darbības traucējumu gadījumā 214

Izstrādājuma apraksts

Šī dokumentācija satur dažādu benzīna zāles plāvēju modelu aprakstu. Daži no modeliem ir aprikoti ar zāles savācējtvertni un/vai papildus ir piemēroti mulčēšanai.

Ar izstrādājumu attēlu un dažādo opciju aprakstu palīdzību noskaidrojiet savu modeli.

Paredzētais lietojums

Šī ierīce ir paredzēta zālāja plaušanai privātā teritorijā un to drīkst lietot tikai uz nožuvuša zālāja.

Jebkāds cits to izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu.

lespējamie nepareizas lietošanas veidi

• Šis zālāja plāvējs nav piemērots lietošanai publiskās apstādījumu zonās, parkos, sporta kompleksos, kā arī lauksaimniecībā un mežsaimniecībā
  Drošības mehānismu demontāža vai pārvienošana ir aizliegta
  ■ lerīci nedrīkst lietot lietus laikā vai uz slapja zālāja
  ■ lerīci nav atļauts izmantot komerciāliem mērķiem

Drošības mehānismi un aizsargierīces

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Drošības aptvere

Ierīce ir aprīkota ar drošības aptveri. Apdraudējuma brīdī drošības aptveri atlaist.

lerīces bez asmeņa sajūga mehānisma:

■ Griezējasmens tiek apstādināts
■ Motors tiek apstādināts

lerīces ar asmeņa sajūga mehānismu:

■ Griezējasmens tiek apstādināts

■ Motors turpina darboties

Atvairītājs

Atvairītājs pasargā no nopļautā zālāja izsviešanas gaisā.

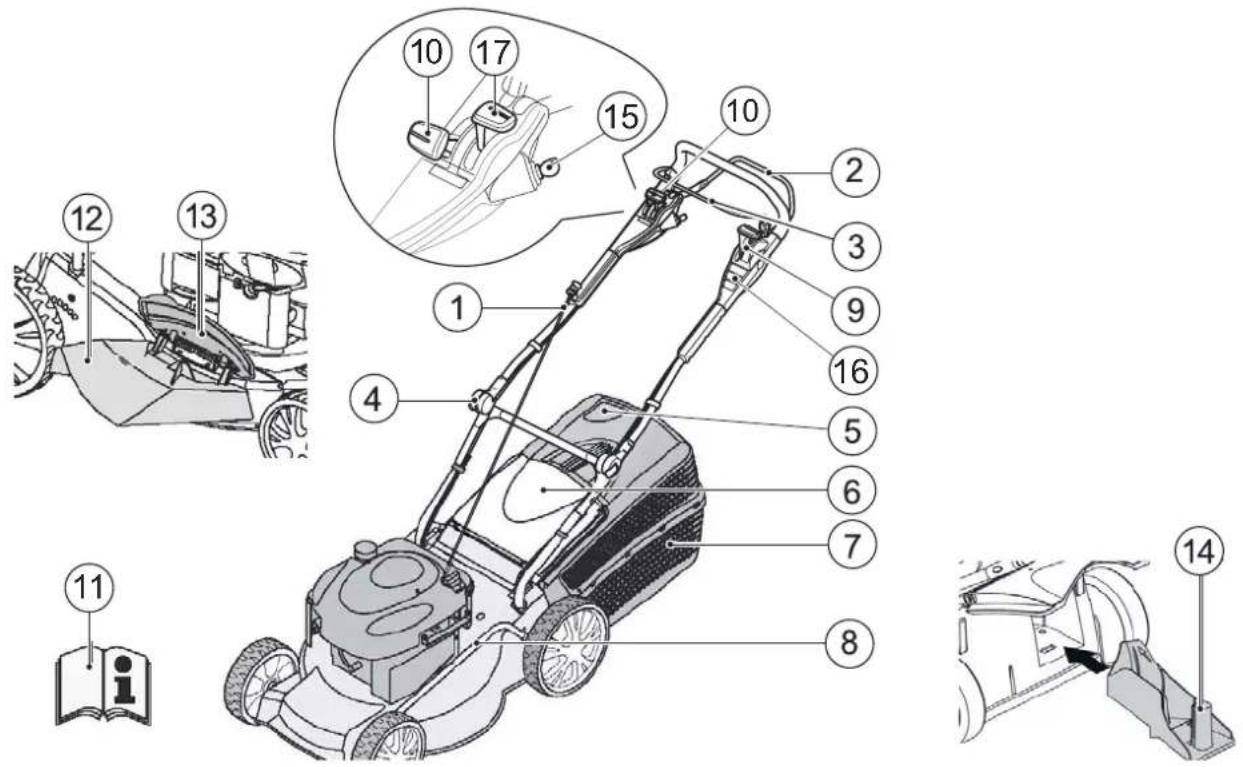

1	Startera trose	10	Bezpakāpju variātora pārnesumkārba*
2	Riteņu piedziņas mehānisms*	11	Lietošanas instrukcija
3	Drošības aptvere 12 Izsviedes ieliktnis*
4	Ergonomisks augstuma regulētājs *	13	Noslēgvāks*
5	Iepildes līmeņa indikators*	14	Mulčēšanas komplekts*
6	Atvairītājs 15 Elektriskais starteris aizdedzes*
7	Zāles savācējtvertne	16	Īsu rokasgrāmatu
8	Griešanas augstuma regulētājs	17	Gāzes tālvadības sistēma*
9	Asmeņa sajūga mehānisms*		* atkarībā no modeļa

Simboli uz ierīces

	Uzmanību!Lietojot ievērot īpašu piesardzību.		Pirms darbošanās ar griezējmehānismu atvienot aizdedzes sveču kontaktspraudni.
	Pirms ekspluatācijas sākšanas izlasīt lietošanas instrukciju!		Elektriskais starteris aizdedzes:Pirms tehniskā apkopes un remonta darbu veikšanas, izņemiet aizdedzes atslēgu!
	Nepieļaut trešo personu uzturēšanos riska zonā!		Īsu rokasgrāmatuAtlaist motora bremzi.
	Rokas un kājas turēt pienācīgā attālumā no griezējmehānisma!		Īsu rokasgrāmatuleslēgt riteņu piedziņas mehānismu.
	Ievērot attālumu līdz riska zonai.		Īsu rokasgrāmatuGāzes tālvadības sistēma palaidei / apstādināšanai.

Papildu simboli ierīcēm ar elektrisko palaidi

Pieslēguma vadu turēt pienācīgā attālumā no griezējasmeņiem.

Pirms apkopes darbu veikšanas vai esot bojātam kabelim, ierīci vienmēr atvienot no elektrotīkla.

Drošības norādījumi

Uzmanību!

lerīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā!

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Uzmanību - ugunsgrēka izcelšanās risks!

Ar degvielu uzpildītas iekārtas neuzglabāt ēkās, kurās benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm!

Nodrošināt, lai nodalījumā ap motoru, izpūtēju, akumulatora kārbu, degvielas tvertni neuzkrātos nopļautās zāles, benzīna un ellas atliekas.

■ Nepieļaut trešo personu uzturēšanos riska zonā
■ lekārtas vadītājs vai lietotājs ir atbildīgs par ne-laimes gadījumiem, kas skar citas personas vai to īpašumu
Bērni un citi cilvēki, kuri nav iepazinušies ar šīs lietošanas instrukcijas saturu, ierīci darbināt nedrīkst
■ levērot vietējos priekšrakstus attiecībā uz ierīces apkalpojošā personāla minimālo vecumu
Nelietot ierīci, ja tās lietotājs atrodas alkohola, narkotiku vai medikamentu izraisītā reibuma stāvoklī
■ Valkāt piemērotu aizsargapgērbu

garas bikses
■ stabilus apavus ar neslīdošu zoli
- dzirdes aizsargus

■ Strādājot nogāzēs

vienmēr pievērst uzmanību tam, lai būtu ienemta stabila darba pozīcija
vienmēr plaut škērseniski attiecībā pret nogāzi, nekad nepļaut virzienā uz augšu vai uz leju
neplaut nogāzēs ar kāpumu, kas pārsniedz 20°
esiet īpaši piesardzīgi, veicot apgriešanās manevru

Ar ierīci strādāt tikai pietiekamas redzamības apstākļos, ko nodrošina dienas gaisma vai mākslīgais apgaismojums
■ Nevirzīties ar Ṣerneni, tās dājām un apgērbu tuvu klāt pie griezējmehānisma
■ levērot ekspluatācijas valstī spēkā esošos ierīces darbināšanas laiku
■ Neatstāt ekspluatācijai gatavu ierīci bez uzraudzības
■ Pļaut tikai ar asu griezējasmeni
Nekad nedarbināt ierīci, ja ir bojātas tās aizsargierīces / aizsargrežgi
Nekad nedarbināt ierīci, ja tai nav pilnībā uzstādītas visas aizsargierīces (piemēram: atvairītājs, zāles savākšanas ierīces)
Pirms katras lietošanas reizes pārbaudīt, vai ierīcē nav radušies bojājumi, pirms tālākas lietošanas bojātās detaļas nomainīt
Izslēgt motoru, nogaidīt, līdz ierīce ir pilnībā apstājusies, un atvienot aizdedzes sveču kontakt-spraudni
■ dodoties prom no ierīces
pēc tam, kad tikuši konstatēti darbības traucējumi
- pirms blokējumu novēršanas
- pirms aizsērējumu likvidēšanas
pēc saskares ar sveškermeniem
ja iekārtas darbības laikā konstatēti traucējumi un neierastas vibrācijas

Pirms atkārtotas zāles plāvēja iedarbināšanas un darba atsākšanas pārbaudiet, vai ierīcē nav radušies bojājumi, un veiciet nepieciešamos labošanas darbus.

■ Uzspraust aizdedzes sveces un iedarbināt motoru

pēc darbības traucējumu novēršanas (skat darbības traucējumu tabulu) un ierīces pārbaudes
pēc ierīces tīrīšanas

Rūpīgi pārbaudīt visu plaujamo teritoriju, aizvākt visus atrastos svešķermenus
- Īpašu piesardzību ievērot, apgriežot zāles plāvēju plaušanai pretējā virzienā vai zāles plāvēju velkot tuvāk sev
■ Nebraukt ar zāles plāvēju uz škēršjiem (piem., zariem, koku saknēm)

LV

■ Nopļauto zāli izņemt tikai tad, kad ir apstādināts motors
Škērsojot ar zāles plāvēju virsmu, kas nav plaujamā virsma, izslēgt motoru / griezējasmeni
■ lerīci nekad necelt vai nenest ar ieslēgtu motoru
■ Neēst un nedzert degvielas vai motorellas iepildes laikā
■ Neieelpot benzīna tvaikus
■ Vadiet iekārtu sološanas ātrumā
Pirms izmantošanas pārbaudīt, vai uzgriežni, skrūves un tapas ir cieši nostiprinātas.

Montāža

Nemt vērā klāt pievienotās montāžas instrukcijas norādes.

Uzmanību!

lerīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža.

Degvielas uzpilde

Pirms ekspluatācijas sākšanas nepieciešams zāles plāvējā iepildīt degvielu.

Brīdinājums - ugunsgrēka izcelšanās risks!

Benzīnam un ellai piemīt visaugstākā uzliesmošanas pakāpe!

Bridinājums!

Iznemiet aizdedzes atslēgu!

Vienmēr ievērot klāt pievienotās motora ražotāja sastādītās lietošanas instrukcijas norādes.

Ekspluatācijas vielas

	Benzīns Motorella
Marka parastais	benzīns/ svinu nesaturošais benzīns	skatīt motora ražotāja norādes
lepildāmais daudzums	skatīt motora ražotāja norādes	apm. 0,6 l

Drošība

Bridinājums!

Nekad nedarbināt motoru slēgtās telpās.

Saindēšanās risks!

■ Benzīnu un elju drīkst uzglabāt tikai šim mērķim piemērotās tvertnēs
■ Benzīnu un ellu iepildīt vai tvertni iztukšot tikai, motoram esot atdzisušam
■ Neiepildīt benzīnu un ellu, motoram darbojoties
■ Nepārpildīt tvertni (benzīns izplešas)
■ Degvielas uzpildes laikā nesmēkēt
■ Neatvērt degvielas tvertnes vāciņu motora darbības laikā vai, motoram esot karstam
■ Bojātu tvertni vai tvertnes vāciņu nomainīt
■ Tvertnes vāciņu vienmēr cieši noslēgt
■ Ja notikusi benzīna noplūde:
nedarbināt motoru
izvairīties no aizdedzināšanas mēginājumu veikšanas
notīrīt ierīci
■ Ja notikusi motorellas noplüde:
nedarbināt motoru
izplūdušo motorellu savākt, izmantojot eljas absorbentus vai lupatiņu un veikt noteikumiem atbilstošu utilizāciju
notīrīt ierīci

Izlietoto ellu:

■ neizmest sadzīves atkritumos
■ neliet kanalizācijas sistēmās, notekcaurulēs vai uz augsnes

Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Degvielas uzpilde

1. Noskrūvēt tvertnes vāciņu, novietot to uz tīras virsmas.
2. Benzīna iepildei izmantot piltuvi.
3. Tvertnes iepildes atveri cieši noslēgt un iztīrīt.

Motorellas uzpilde

1. Noskrūvēt eļļas iepildes atveres vācīņu, novietojot to uz tīras virsmas.
2. Ellas iepildei izmantot piltuvi.
3. Ellas iepildes atveri cieši noslēgt un iztīrīt.

Bridinājums!

Iznemiet aizdedzes atslēgu!

Ekspluatācijas sākšana

Uzmanību!

Ja griezējmehānisms vai stiprinājuma detaļas ir valīgas, bojātas vai nolietotas, ierīci darbināt nedrīkst!

Pirms katras ierīces ieslēgšanas reizes veiciet vizuālu pārbaudi.

Bridinājums!

Iznemiet aizdedzes atslēgu!

Kameras simbols, kas ir redzams nākamajās lappusēs, norāda uz attēliem, 4–7. Ipp.

Griešanas augstuma noregulēšana

Uzmanību - savainojumu gūšanas risks!

Griešanas augstumu regulēt tikai tad, kad ir izslēgts ierīces motors un griezējasmens nekustas.

- Visus ritenus vienmēr noregulēt vienādā griešanas augstumā.

- Griešanas augstums ir atkarīgs no modela.

Centrālā regulēšana (1)

1. Centrālās regulēšanas mehānisma pogu turēt nospiestu (1/1).

2. Īsāka zālāja iegūšanai centrālā augstuma regulēšanas mehānisma rokturi spiest uz leju (1/2)
   Garāka zālāja iegūšanai centrālā augstuma regulēšanas mehānisma rokturi vilkt uz augšu (1/2)
   Centrālā augstuma regulēšanas mehānisma pakāpe tiek uzrādīta (1/3)

3. Pogu atlaist nepieciešamajā griešanas augstumā.

Asu regulēšana vai centrālā regulēšana (2)

1. Atblokēšanas sviru spiest sāniski un pieturēt.
2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā griešanas augstumā.
3. Laut svirai nofiksëties.
4. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Pļaušana ar zāles savācējtvertni

Uzmanību - savainojumu gūšanas risks!

Zāles savācējtvertni noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Pacelt atvairītāju un zāles savācējtvertni iekabināt turētājā (4).

Uzmanību!

Tikai pareizi uzstādīta zāles savākšanas tvertne un, ja tai nav bojājumu, var nodrošināt pietieka-mu drošību no izsviestajām daļām!

lepildes līmeņa indikators

lepildes līmeņa indikators gaisa plūsmas iedarbības rezultātā plaušanas laikā tiek spiests uz augšu (3a). Zāles savācējtvertnei esot pilnai, iepildes līmeņa indikators pieguļ tvertnei (3b). Zāles savācējtvertni nepieciešams iztukšot.

Zāles savācējtvertnes iztukšošana

1. Pacelt atvairītāju.
2. Izkabināt zāles savācējtvertni un izņemt to, velkot uz atpakal (4).
3. Iztukšot zāles savācējtvertni.
4. Pacelt atvairītāju un zāles savācējtvertni iekabināt atpakal turētājā (4).

Pļaušana bez zāles savācējtvertnes

Uzmanību!

Bez zāles savācējtvertnes atļauts pļaut tikai tad, ja darbojas atvairītāja vērpes atsperes.

Atvairītājs, pateicoties atsperu spēkam, piegul pie zāles plāvēja korpusa. Tādējādi nopļautā zāle tiek izviesta apakšā atpakalejošā virzienā.

Mulčēšana, izmantojot mulčēšanas komplektu (opcija)

Mulčešanas gadījumā nopļautā zāle netiek savākta, bet gan paliek uz zāliena. Mulča aizsargā augsni no izžūšanas un apgādā to ar barības vielām.

Visefektīvākie rezultāti tiek sasniegti, regulāri veicot atkārtotu apgriešanu apm. par 2 cm. Tikai jauna zāle ar mīkstiem lapu audiem satrūd īsā laikā.

■ Zāles augstums pirms mulčēšanas: maksimāli 8 cm
■ Zāles augstums pēc mulčēšanas: vismaz 4 cm

Soju ātrumu pielāgot mulčēšanas procesam, neiet pārāk ātri.

Mulčešanas komplekta ievietošana

Uzmanību - savainojumu gūšanas risks!

Mulčešanas komplektu uzstādīt vai noņemt, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Noņemt zāles savācējtvertni (4).
2. Pacelt atvairītāju un mulčēšanas komplektu ievietot izsviedes kanālā (5).

Blokētājmehānismam ir jānofiksējas.

Ja mulčešanas komplekts nenofiksējas, mulčešanas komplektam un griezējasmenim var tikt nodarīti bojājumi.

Mulčēšanas komplekta izņemšana

1. Pacelt atvairītāju.
2. Atlaist mulčešanas komplekta blokētājmehānismu (6/1).
3. Izvilkt mulčešanas komplektu (6/2).

Plaušana ar sānu izsviedēju (izvēles aprīko-jums)

Uzmanību! Traumu gūšanas draudi!

Aprīkojumu izsviešanai uz sāniem nonemiet vai uzstādiet tikai tad, ja motors ir izslēgts un griezējnazis negriežas.

Sānu izsviedēja ievietošana

1. Noņemiet zāles savākšanas tvertni un ievietojiet mulčēšanas mehānismu.

2. Piespiediet sānu izsviedēja vāka atbrīvošanas sviru (7/1).

3. Atlieciet un nofiksējiet sānu izsviedēja vāku (7/2).

4. levietojiet sānu izsviedēja kanālu (7/3).
5. Lēnām aizveriet vāku. Vāks nodrošina, lai sānu izsviedējs neizkristu.

Sānu izsviedēja izņemšana

1. Atlieciet un nofiksējiet sānu izsviedēja vāku (7/2).
2. Izņemiet sānu izsviedēju un aizveriet vāku (7/3).

Roktura augstuma noregulēšana (opcija)

Spaiju noregulēšana

1. Balansieri pieturēt un atlaist abas spailes (6).
2. Balansieri nostatīt nepieciešamajā pozīcijā.
3. Spailes aizvērt.

Motora palaide

Uzmanību - saindēšanās risks!

Nekad nedarbināt motoru slēgtās telpās.

Uzmanību - savainojumu gūšanas risks!

Palaides laikā ierīci nesagāzt.

• Motoru iedarbināt tikai tad, ja ir uzmontēts asmens (asmens kalpo kā pagriešanas masa)
• Silta motora iedarbināšanas laikā droseli vai iesmidzinātāja pogu NEIZMANTOT
• Nemainīt motora regulatora iestatījumus

■ lerīci neiedarbināt, ja izsviedes kanāls nav nosegts ar kādu no šādām detaļām:

Zāles savācējtvertne

Atvairītājs
Mulčēšanas komplekts

■ ledarbināšanas slēdzi lietojiet ar īpašu piesardzību, atbilstoši ražotāja norādījumiem
■ Raugieties, lai kājas atrastos pienācīgā attālumā no griezējmehānisma
■ lerīci iedarbināt vietā, kur zāle ir zema

Manuālā palaide

bez gāzes tālvadības sistēmu

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (10) – drošības aptvere nenofiksēsies.
2. Palaides trosi lēni izvilkt un pēc tam Įaut tai attīties atpakal (11).

ar gāzes tālvadības sistēmu

1. Gāzes sviru iestatīt pozīcijā max (10/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (10) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam Įaut tai attīties atpakal (11).
4. Pēc motora uzsilšanas (apm. 15–20 sekundes) gāzes sviru iestatīt pozīcijā starp min un max.

Elektriskā palaide bez iesmidzinātāja/droseles

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (10) – drošības aptvere nenofiksēsies.
2. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (62).
3. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakal pozīcijā „0“).

Asmeņa sajūga mehānisms (opcija)

Ar asmens sajūga mehānisma palīdzību iespējams griezējasmeni saslēgt un atslēgt motora darbības laikā.

Griezējasmeņa saslēgšana

1. Drošības aptveri vilkt pie augšējā balansiera un pieturēt (10) - Drošības aptvere nenofiksēsies.
2. Sajūga sviru bīdīt virzienā, kās vērsts prom no kermana (9/1) - Griezējasmens tiek saslēgts.

Griezējasmeņa atslēgšana.

1. Atlaist drošības aptveri (16).
2. Griezējasmens tiek atslēgts.
3. Sajūga svira atgriežas sākuma stāvoklī (9/2).

Motora izslēgšana

lerīce bez asmeņa sajūga mehānisma

1. Atlaist drošības aptveri(16).
2. Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties! Motors var turpināt darboties inerces režimā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

Brīdinājums! Iznemiet aizdedzes atslēgu!

lerīce ar asmeṇa sajūga mehānismu

1. Atlaist drošības aptveri 16).
2. Gāzes sviru iestatīt pozīcijā min (10/2) - Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties! Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

Riteņu piedziņas mehānisms (opcija) (14)

Uzmanību! Pārnesumkārbu pieslēgt klāt tikai motoram darbojoties.

Riteņu piedziņas mehānisma ieslēgšana

1. Pārnesumkārbas slēguma aptveri spiest pret augšējo balansieri un pieturēt (13) – pārnesumkārbas slēguma aptvere nenofiksēsies.
2. Riteņu piedziņas mehānisms tiek ieslēgts.

Riteņu piedziņas mehānisma izslēgšana

1. Pārnesumkārbas slēguma aptveri atlaist (15). - Riteņu piedziņas mehānisms izslēdzas.

Bezpakāpju variātora pārnesumkārba (Speed Control) (opcija)

Izmantojot bezpakāpju variātora pārnesumkārbu, bezpakāpju režimā iespējams mainīt zāles plāvēja braukšanas ātrumu.

Uzmanību!

Sviru darbināt tikai motora darbības laikā. Pārslēgšana bez motora piedziņas mehānisma var nodarīt bojājumus piedziņas mehānismam.

Lielāka ātruma sasniegšanai sviru (14) vilkt virzienā (14/2)
Mazāka ātruma sasniegšanai sviru (14) vilkt virzienā (14/1)

Braukšanas ātrumu vienmēr pielāgot tābrīža aug-snes un zālāja stāvoklim.

Apkope un kopšana

Uzmanību - savainojumu gūšanas risks!

• Pirms visu apkopes un kopšanas darbu veikšanas vienmēr izslēgt motoru un atvienot aizdedzes sveču kontaktspraudni.
• Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.
• Veicot griezējasmens apkopi vai izpildot pie tā kopšanas darbus, vienmēr nēsāt darba cimdus!
• Izņemiet aizdedzes atslēgu!

■ Regulāri pārbaudīt zāles savākšanas mehānisma darbību un nodiluma pakāpi
■ lerīci iztīrīt pēc katras lietošanas reizes
■ Neapšlakstīt ierīci ar ūdeni Tās iekšpusē iekļuvis ūdens var izraisīt darbības traucējumus (aizdedzes sistēmā, karburatorā)
■ Regulāri pārbaudīt, vai griezējasmenī nav radušies bojājumi
■ Nomainīt bojātos skaņas slāpētājus

Plāvēja sasvēršana

Atkarībā no motora ražotāja:

karburatoram / gaisa filtram ir jābūt vērstam uz augšu (17)
■ aizdedzes svecei ir jābūt vērstai uz augšu (18)

levērot motora ražotāja lietošanas instrukcijas norādes!

Griezējasmeņa atkārtota asināšana / nomaiņa

■ Neasus vai bojātus griezējasmeņus drīkst nodot asināšanai / nomaiņai tikai kādā no servisa centriem vai pilnvarotā specializētajā darbnīcā
Atkārtoti uzasinātiem griezējasmeņiem nepieciešams veikt balansēšanu

Uzmanību!

Neizbalansēti asmeni rada pārāk stipras vibrācijas un nodara bojājumus plāvējam.

Pārbaudes veikšana pie speciālista ir nepieciešama vienmēr:
pēc uzbraukšanas uz škēršla
pēkšni apstājoties ierīces motoram
pārnesumkārbas bojājumu gadījumā
bojātas kīlsiksnas gadījumā
asmeņa saliekšanās gadījumā
■ motora vārpstas saliekšanās gadījumā

Startera akumulatora uzlāde (opcija)

■ levērot motora ražotāja norādes.

Uzmanību!

Izmantot tikai klāt pievienoto oriğinālo lādētāju.

• Startera akumulatoru uzglabāt tikai sausās, labi vēdinātās telpās.
• Lādēšanas laikā zāles plāvēju nedarbināt.

Motora kopšana

Motorellas nomaina

1. Ellas izlaišanai sagatavot piemērotu ellu.
2. Ellai caur ellas iepildes atveri laut pilnibā iztecēt ārā vai veikt ellas izsūkšanu.

Nolietoto ellu utilizēt videi nekaitīgā veidā! Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Izlietoto ellu

■ neizmest sadzīves atkritumos
- neliet kanalizācijas sistēmā vai notekcaurulēs
- neliet uz augsnes

Gaisa filtra nomaiņa

■ levērot motora ražotāja norādes.

Aizdedzes sveces nomaina

■ levērot motora ražotāja norādes.

Riteņu piedziņas mehānisms (opcija)

Boudena troses iestatīšana

Ja motora darbības laikā riteņu piedziņas mehānismu vairs nav iespējams ieslēgt- vai izslēgt, jāpieregulē attiecīgā Boudena trose.

Uzmanību!

Boudena trosi pārregulēt tikai, motoram esot izslēgtam.

1. Regulēšanas detaļu pie Boudena troses grieziet bultiņas virzienā (19).
2. Lai pārbaudīt iestatījumu, iedarbināt motoru un ieslēgt ritenu piedziņas mehānismu.
3. Ja riteņu piedziņas mehānisms vēl aizvien nedarbojas, zāles plāvējs ir jānogādā servisa centrā vai pilnvarotā specializētā darbnīcā.

Dzenošā zobrata eljošana

■ Laiku pa laikam ar izsmidzināmi ellu ieellot zobratu uz dzenošas vārpstas

Riteņu piedziņas mehānisma pārnesumkārbai apkope nav nepieciešama.

EK atbilstības deklarācija

■ skatīt montāžas instrukciju

Uzglabāšana

Uzmanību - sprādzienbīstamība!

lerīci neuzglabāt atklātu liesmu vai karstuma avota tuvumā.

■ Laut motoram atdzist
■ lerīci uzglabāt sausā vietā, kurai nevar pieklūt bērni un citas nepiederošas personas
■ Startera akumulatoru uzglabāt no sala iedarbības aizsargātā vietā
■ Laiku pa laikam veikt startera akumulatora lādēšanu
■ Iztukšot benzīna tvertni
■ levērot motora ražotāja norādes
■ Izvilkt aizdedzes sveču kontaktspraudnus

Labošana

Labošanas darbus drīkst veikt tikai servisa centru un pilnvarotu specializētu darbnīcu speciālisti.

Utilizācija

Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem!

lepakojums, ierīce un tās piederumi ir ražoti no otrreiz pārstrādājamiem materiāliem un tie ir atbilstoši jāutilizē.

Garantija

lespējamos materiāla vai ražošanas brākus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

■ ierīce tiek lietota pareizā veidā
■ tiek ievēroti lietošanas instrukcijas norādījumi
■ tiek izmantotas oriğinālās rezerves daļas

Garantija zaudē savu spēku, ja:

■ ierīcē ir veikti labošanas mēginājumi
■ ierīcē ir veiktas tehniska rakstura izmaiņas
ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriskā labuma mērķiem)

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmēti ar rāmīti XXX XXX (X)
■ iekšdedzes motoriem – uz tiem attiecas atseviški attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

Palīdzība darbības traucējumu gadījumā

Uzmanību!

Asmeņus un motora vārpstu nedrīkst taisnot.

Traucējumi Risinājums
Motors nesāk darboties	▪ Iepildīt degvielu▪ Gāzes sviru iestatīt pozīcijā „Palaide“▪ Motora slēdža aptveri spiest augšējā balansiera virzienā▪ Pārbaudīt aizdedzes sveces, nepieciešamības gadījumā nomainīt▪ Iztīrīt gaisa filtru▪ Brīvi pagriezt plaušanas asmeni▪ Veikt startera akumulatora papildu lādēšanu▪ ledarbināt ierīci uz nopļautas virsmas
Motora jauda samazinās	▪ Izmainīt griešanas augstumu▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ ʿīrtītzsviedes kanālu /korpusu▪ Iztīrīt gaisa filtru▪ Samazināt darba ātrumu
Nevienmērīgs plāvums	▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Izmainīt griešanas augstumu
Zāles savācējtvertne tikai daļēji savāc nopļauto zāli	▪ Izmainīt griešanas augstumu▪ Ļaut zālājam nožūt▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Iztīrīt zāles savācējtvertnes režģi▪ Iztīrīt izsviedes kanālu / korpusu
Nedarbojas riteņu piedziņas mehānisms	▪ Pieregulēt Boudena trosi▪ Bojāta kīlsiksna▪ Doties uz klientu apkalpošanas centra darbnīcu▪ Likvidēt netīrumus riteņu piedziņas mehānismā, zobsiksnā un pārnesumkārbā▪ Tukšgaitas sajūgus (dzenošo zobratu uz dzenošās vārpstas) ieeļļot ar izsmidzināmo elļu
Riteņi, esot ieslēgtai pārnesumkārbai, negriežas	▪ Pievilkt riteņu skrūves▪ Bojāta riteņa rumba▪ Bojātaškiṣna▪ Doties uz klientu apkalpošanas centra darbnīcu
Ierīce neparasti stipri vibrē	▪ Pārbaudīt plaušanas asmeni

Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.

Prie šio vadovo
