Typ produktu	Kosiarka spalinowa
Marka	SOLO
Model	4852 VS ALU
Zasilanie	Benzyna bezołowiowa (patrz zalecenia producenta silnika)
Wysokość koszenia	Regulacja centralna lub osiowa, kilka stopni
Kosz na trawę	Tak, ze wskaźnikiem poziomu
Zestaw mulczujący	Opcjonalnie
Wyrzut boczny	Opcjonalnie
Rozruch	Ręczny (linka) lub elektryczny w zależności od modelu
Napęd	Na koła (opcjonalnie), Vario (opcjonalnie)
Bezpieczeństwo	Drążek bezpieczeństwa, osłona deflektora
Konserwacja ostrza	Ostrzenie i wymiana przez autoryzowanego specjalistę
Czyszczenie	Po każdym użyciu, nie używać strumienia wody
Przechowywanie	Miejsce suche, zabezpieczone przed mrozem, opróżnić zbiornik
Gwarancja	Ustawowa zgodnie z krajem zakupu, części eksploatacyjne wyłączone
Naprawy	Wyłącznie autoryzowane centra serwisowe

Często zadawane pytania - 4852 VS ALU SOLO

Jak uruchomić silnik kosiarki Solo 4852 VS ALU?

W przypadku rozruchu ręcznego, pociągnij drążek bezpieczeństwa w kierunku kierownicy i trzymaj go, a następnie szybko pociągnij za linkę rozrusznika. W przypadku rozruchu elektrycznego przekręć kluczyk zapłonu w prawo. Upewnij się, że ostrze jest zamontowane, a kosz lub osłona deflektora są na miejscu.

Jak ustawić wysokość koszenia?

Wysokość koszenia regulowana jest centralnie lub osiowo. Przy regulacji centralnej przytrzymaj przycisk i pchnij lub pociągnij uchwyt. Przy regulacji osiowej pchnij dźwignię odblokowania i przesuń ją w lewo lub w prawo. Upewnij się, że wszystkie koła są na tym samym stopniu.

Jak opróżnić kosz na trawę?

Podnieś osłonę deflektora, odczep kosz, ciągnąc go do tyłu, opróżnij go, a następnie zawieś go z powrotem w uchwytach. Wskaźnik poziomu sygnalizuje, kiedy kosz jest pełny.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź poziom benzyny, ustaw dźwignię gazu na „Start”, uruchom drążek bezpieczeństwa, sprawdź świecę zapłonową i filtr powietrza. Upewnij się, że ostrze obraca się swobodnie, a akumulator rozruchowy (jeśli dotyczy) jest naładowany.

Jak używać zestawu mulczującego?

Zdejmij kosz na trawę, podnieś osłonę deflektora i włóż zestaw rozdrabniający do otworu wyrzutowego, aż się zatrzaśnie. Aby uzyskać najlepsze rezultaty, koś regularnie, tnąc tylko maksymalnie 2 cm i utrzymując wysokość trawy co najmniej 4 cm po koszeniu.

Jak konserwować ostrze tnące?

Ostrze należy ostrzyć lub wymieniać przez autoryzowanego specjalistę w przypadku zużycia lub uszkodzenia. Niezrównoważone ostrze powoduje wibracje. Podczas interwencji noś rękawice i zawsze wyłączaj silnik przed jakimikolwiek czynnościami.

Jakiego oleju silnikowego używać?

Postępuj zgodnie z zaleceniami producenta silnika. Ilość oleju wynosi około 0,6 litra. Użyj oleju odpowiedniego do silników 4-suwowych. Zużyty olej oddaj do punktu recyklingu.

Jak przechowywać kosiarkę zimą?

Pozostaw silnik do ostygnięcia, opróżnij zbiornik paliwa, wyjmij świecę zapłonową, wyczyść urządzenie i przechowuj je w miejscu suchym i zabezpieczonym przed mrozem. W razie potrzeby od czasu do czasu ładuj akumulator rozruchowy.

Co zrobić w przypadku nietypowych wibracji?

Natychmiast zatrzymaj silnik i sprawdź ostrze tnące. Jeśli jest uszkodzone lub niewyważone, zleć jego wymianę specjaliście. Wibracje mogą również pochodzić od wygiętego wału silnika.

Czy gwarancja obejmuje części eksploatacyjne?

Nie, części eksploatacyjne (ostrze, paski itp.) nie są objęte gwarancją. Gwarancja ustawowa obejmuje wady materiałowe i produkcyjne. Zachowaj dowód zakupu i kartę gwarancyjną w celu ewentualnych roszczeń.

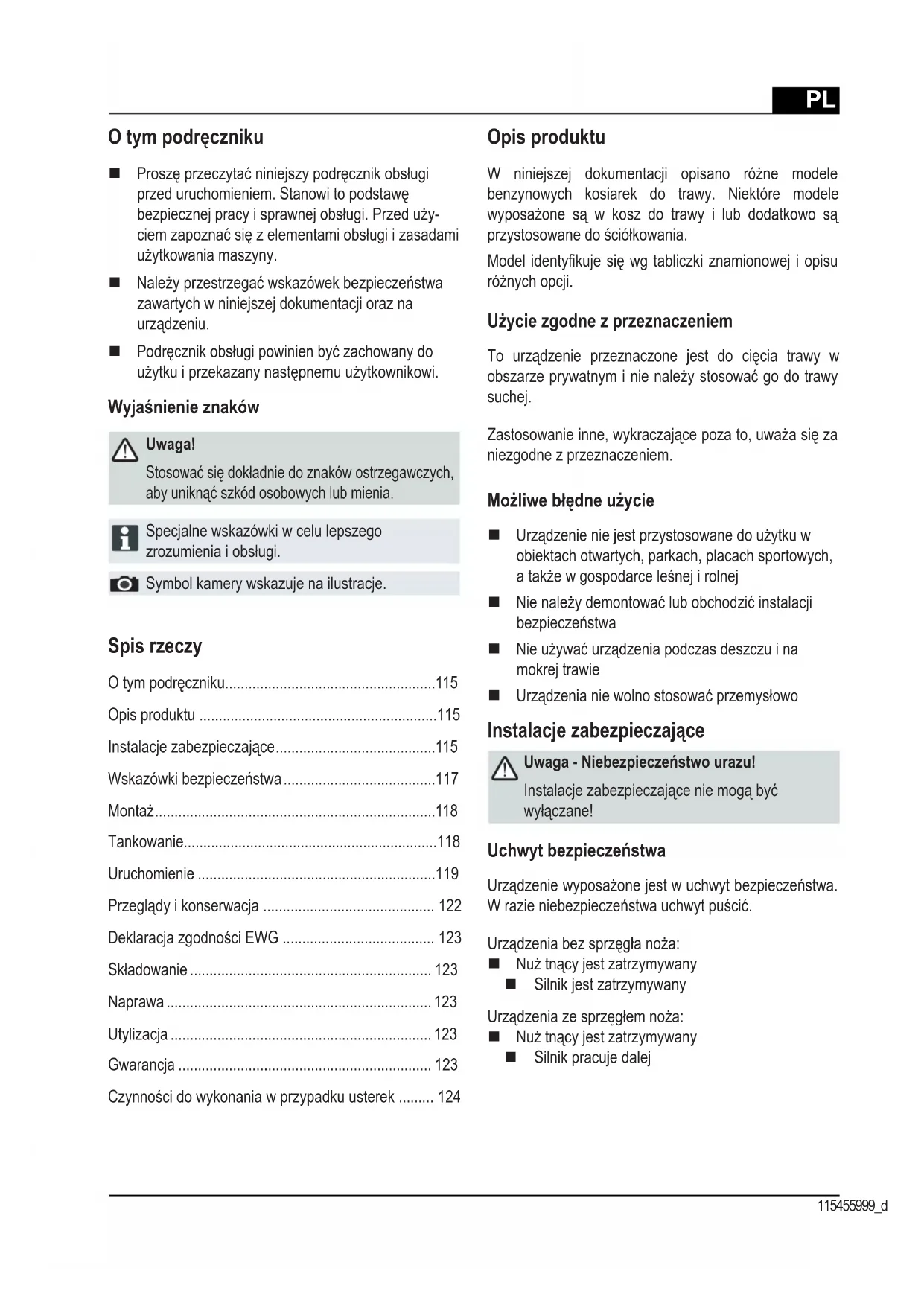

INSTRUKCJA OBSŁUGI 4852 VS ALU SOLO

■ Proszę przeczytać niniejszy podręcznik obsługi przed uruchomieniem. Stanowi to podstawę bezpiecznej pracy i sprawnej obsługi. Przed użyciem zapoznać się z elementami obsługi i zasadami użytkowania maszyny.
Należy przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej dokumentacji oraz na urządzeniu.
■ Podręcznik obsługi powinien być zachowany do użytku i przekazany następnemu użytkownikowi.

Wyjaśnienie znaków

Uwaga!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

Symbol kamery wskazuje na ilustracje.

Spis rzeczy

O tym podręczniku....115

Opis produktu 115

Instalacje zabezpieczające....115

Wskazówki bezpieczeństwa....117

Montaż....118

Tankowanie....118

Uruchomienie ....119

Przeglady i konserwacja 122

Deklaracja zgodności EWG 123

Składowanie 123

Naprawa 123

Utylizacja 123

Gwarancja 123

Czynności do wykonania w przypadku usterek ..... 124

Opis produktu

W niniejszej dokumentacji opisano różne modele benzynowych kosiarek do trawy. Niektóre modele wyposażone są w kosz do trawy i lub dodatkowo są przystosowane do ściółkowania.

Model identyfikuje się wg tabliczki znamionowej i opisu różnych opcji.

Użycie zgodne z przeznaczeniem

To urządzenie przeznaczone jest do cięcia trawy w obszarze prywatnym i nie należy stosować go do trawy suchej.

Zastosowanie inne, wykraczające poza to, uważa się za niezgodne z przeznaczeniem.

Możliwe błędne użycie

■ Urządzenie nie jest przystosowane do użytku w obiektach otwartych, parkach, placach sportowych, a także w gospodarce leśnej i rolnej
■ Nie należy demontować lub obchodzić instalacji bezpieczeństwa
■ Nie używać urządzenia podczas deszczu i na mokrej trawie
■ Urządzenia nie wolno stosować przemysłowo

Instalacje zabezpieczające

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uchwyt bezpieczeństwa

Urządzenie wyposażone jest w uchwyt bezpieczeństwa. W razie niebezpieczeństwa uchwyt puścić.

Urządzenia bez sprzęgła noża:

■ Nuż tnący jest zatrzymywany

■ Silnik jest zatrzymywany

Urządzenia ze sprzęgłem noża:

■ Nuż tnący jest zatrzymywany

■ Silnik pracuje dalej

Osłona przeciwuderzeniowa

Osłona przeciwuderzeniowa chroni przed wyrzucanymi częściami.

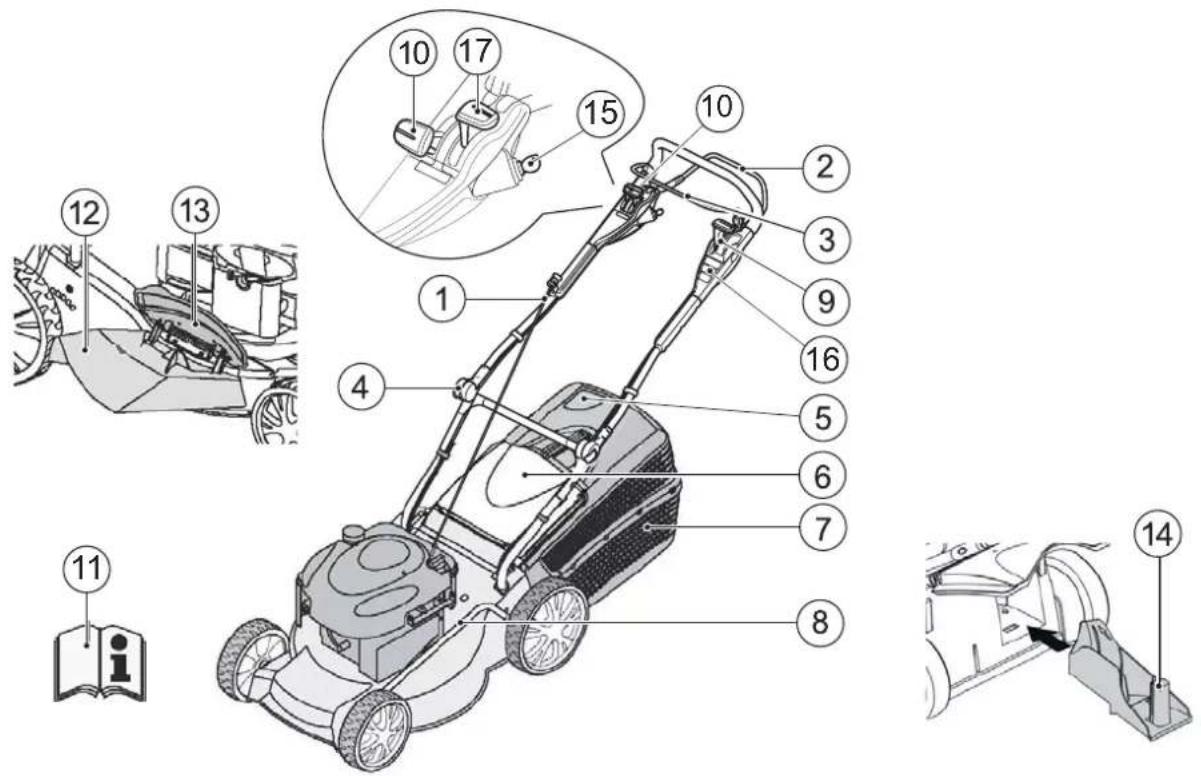

1 Linka startowa 10 Przekładnia kombinowana*
2 Napęd kół* 11 Instrukcja obsługi
3 Uchwyt bezpieczeństwa 12 Wkładka wyrzutu*
4 Ergonomiczne ustawianie wysokości*	13	Osłona zamykająca*
5 Wskaźnik stanu napełnienia*	14	Zestaw do ściółki*
6 Osłona przeciwuderzeniowa	15	Zapłon elektryczny start*
7 Kosz do trawy 16 Skrócona instrukcja obsługi
8 Ustawienie wysokości cięcia 17 Zdalne sterowanie gazem*
9 Sprzęgło noża*		* w zależności od wyposażenia

Symbole na urządzeniu

	Uwaga!Szczególna ostrożność przy manipulacji.		Przed rozpoczęciem pracy przy mechanizmie tnącym zdjąć fajkę świecową!
	Przed uruchomieniem przeczytać instrukcję obsługi!		Zapłon elektryczny start:Przed pracami konserwacyjnymi i na-prawczymi wyciągnąć kluczyk ze stacyjki!
	Osoby trzecie nie mogą znajdować się w strefie zagrożenia!		Skrócona instrukcja obsługiZwolnić hamulec silnika.
	Ręce i nogi trzymać z dala od mechanizmu tnącego!		Skrócona instrukcja obsługiWłączyć napęd kół.
	Utrzymywać odpowiedni odstęp od stref zagrożenia.		Skrócona instrukcja obsługiZdalne sterowanie gazem start / stop.

Dodatkowe symbole dla urządzeń ze startem elektrycznym

Uwaga! Niebezpieczeństwo porażenia prądem.

Przewód połączeniowy trzymać z dala od noży.

Urządzenie należy przed przystąpieniem do prac konserwacyjnych lub w przypadku uszkodzenia kabla odłączyć od prądu.

Wskazówki bezpieczeństwa

Uwaga!

Urządzenie może być używane tylko w nienagannym stanie technicznym!

Uwaga - Niebezpieczeństwo urazu!

Instalacje zabezpieczające nie mogą być wyłączane!

Uwaga - Niebezpieczeństwo pożaru!

Zatankowanego urządzenia nie przechowywać w zamkniętych pomieszczeniach, w których opary benzyny mogłyby mieć styczność z ogniem lub iskrami!

Obszary wokół silnika wydechu, skrzynki na akumulator, zbiornika paliwa nie mogą być zabrudzone ściętą trawą, benzyną, olejem.

Osoby trzecie nie mogą znajdować się w strefie zagrożenia
■ Prowadzący urządzenie lub jego użytkownik są odpowiedzialni za wypadki z udziałem innych osób, a także ich mienie
■ Urządzenia nie mogą obsługiwać dzieci ani osoby nie zapoznane z niniejszą instrukcją obsługi
■ Przestrzegać przepisów dot. wieku minimalnego osoby obsługującej urządzenie
■ Nie wolno urządzenia obsługiwać będąc pod wpływem alkoholu, narkotyków lub lekarstw
■ Stosować odpowiednią odzież roboczą:
Długie spodnie
■ Mocne i przeciw poślizgowe buty
Ochrona słuchu

■ Przy pracy na pochyłościach

zawsze uważać na bezpieczne oparcie
ścinać trawę zawsze w poprzek pochyłości, nigdy z góry lub pod górę

nie ścinać trawy na pochyłościach powyżej 20° pochyłu
zachować szczególną ostrożność podczas wykonywania zwrotów

■ Pracować tylko przy świetle dziennym lub oświetleniu sztucznym
Części ciała i garderoby trzymać z dala od instalacji tnącej
■ przestrzegać lokalnych przepisów w zakresie godzin pracy
■ Nie pozostawiać urządzenia gotowego do pracy bez dozoru
■ Kosić tylko ostrym nożem
Nigdy nie użytkować urządzenia z uszkodzonymi osłonami/instalacjami bezpieczeństwa
Nigdy nie użytkować urządzenia bez w pełni zainstalowanych zabezpieczeń (np.: osłony przeciwuderzeniowej, instalacji wychwytywania ściętej trawy)
■ Przed każdym użyciem urządzenie sprawdzić pod kątem uszkodzeń, a przed kolejnym użyciem wymienić uszkodzone części
■ Wyłączyć silnik, odczekać do zatrzymania urządzenia i ściągnąć fajkę świecy
■ odchodząc od urządzenia
po wystąpieniu usterki
■ przed usunięciem blokady
■ przed usunięciem zatoru
po kontakcie z ciałami obcymi
- jeśli w urządzeniu wystąpią usterki i nietypowe wibracje

Należy sprawdzić kosiarkę pod kątem uszkodzeń oraz przeprowadzić niezbędne naprawy przed ponownym użyciem.

■ Nałożyć fajkę świecy i uruchomić silnik
po usunięciu usterki (patrz tabela usterek) i sprawdzeniu urządzenia
po oczyszczeniu urządzenia
■ Teren do koszenia dokładnie sprawdzić, usuwając wszystkie ciała obce
Należy zachować szczególną ostrożność przy zawracaniu kosiarką lub przyciąganiu jej do siebie
■ Nie kosić nad przeszkodami (np. gałęzie, korzenie drzew)

■ Ściętą trawę usuwać jedynie przy wyłączonym silniku
■ Silnik/nóż wyłączyć także wtedy, kiedy przekracza się obszar inny niż przeznaczony do koszenia
Nigdy nie podnosić ani nie przenosić urządzenia przy włączonym silniku
■ Podczas napełniania benzyną czy olejem nie pić i nie jeść
■ Nie wdychać oparów benzyny
■ Prowadzić urządzenie w tempie pieszego
■ Przed użyciem zwrócić uwagę na stabilne osadzenie nakrętek, śrub i sworzni

Montaż

Przestrzegać dołączonej instrukcji montażu.

Uwaga!

Urządzenie może być używane jedynie po całkowitym złożeniu.

Tankowanie

Przed uruchomieniem kosiarkę należy zatankować.

Ostrzeżenie - Niebezpieczeństwo pożaru!

Benzyna i olej są w wysokim stopniu zapalne!

Ostrzeżenie!

Wyciągnąć kluczyk ze stacyjki zapłonowej!

Zawsze przestrzegać dołączonej przez producenta instrukcji obsługi.

Środki pracy

	Benzyna Olej silnikowy
Rodzaj zwykła /	bezołowiowa	patrz wskazówki producenta silnika
Ilość napełnieniowa	patrz wskazówki producenta silnika	ok. 0,6 l

Bezpieczeństwo

Ostrzeżenie!

Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach. Niebezpieczeństwo zatrucia!

■ Benzynę i olej przechowywać tylko w przeznaczonym do tego pojemniku
Napełniać i spuszczać benzynę i olej tylko przy zimnym silniku na wolnym powietrzu
■ Nie uzupełniać benzyny czy oleju podczas pracy silnika
■ Nie przepelniać zbiornika (benzyna rozszerza się)
■ Nie palić podczas tankowania
Nie otwierać zamknięcia zbiornika podczas pracy silnika lub gdy jest gorący
■ Uszkodzony zbiornik bądź jego zamknięcie wymienić
■ Korek wlewu zawsze mocno zamykać

■ Jeśli wylała się benzyna:

nie uruchamiać silnika

■ unikać prób zapłonu

przeczyścić urządzenie

■ Jeśli wylat się olej silnikowy:

nie uruchamiać silnika

olej, który wydostał się z na zewnątrz, zbierać środkami wiążącymi olej lub ścierką, a następnie prawidłowo zutylizować

przeczyścić urządzenie

Starego oleju

■ nie wyrzucać z odpadkami

■ nie spuszczać do kanalizacji, ścieku czy na ziemię

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Napełnić benzyną

1. Odkręcić korek wlewu, położyć w czystym miejscu.
2. Napelniać benzyną przez lejek.
3. Mocno zakręcić korek wlewu i wyczyścić miejsce.

Napełnić olejem silnikowym

1. Odkręcić korek wlewu oleju i położyć go w czystym miejscu.
2. Napelniać olejem przez lejek.
3. Mocno zakręcić korek wlewu oleju i wyczyścić miejsce.

Ostrzeżenie!

Wyciągnąć kluczyk ze stacyjki zapłonowej!

Uruchomienie

Uwaga!

Z luźnym, uszkodzonym lub zużytym mechanizmem tnącym lub częściami mocującymi urządzenie nie może być używane! Przed każdym uruchomieniem należy przeprowadzić kontrolę wzrokową urządzenia.

Ostrzeżenie!

Wyciągnąć kluczyk ze stacyjki zapłonowej!

Symbol aparatu fotografi cznego na kolejnych stronach odnosi do rysunków, strona 4–7.

Ustawić wysokość cięcia

Uwaga - Niebezpieczeństwo urazu!

Wysokość cięcia ustawiać tylko przy wyłączonym silniku i nieruchomozym nożu.

• Zawsze ustawiać wszystkie koła na jednakową wysokość.
• Regulacja wysokości cięcia zależy od danego modelu.

Nastawa centralna (1)

1. Nacisnąć i przytrzymać przycisk centralnej nastawy (☐ 1/1).

Dla trawy krótszej nacisnąć dźwignię nastawy centralnej w dół (1/2)
Dla trawy dłuższej pociągnąć dźwignię nastawy centralnej w góre (1/2)
■ Stopień nastawy zostanie pokazany (1/3)

1. Puścić przycisk na życzonej wysokości cięcia.

Nastawa osi lub centralna (2)

1. Dźwignię otwierającą nacisnąć w bok i przytrzymać.
2. Dźwignię przesunąć w prawo lub w lewo, ustawiając na życzonej wysokości cięcia.
3. Dźwignię ponownie zakleszczyć.
4. Uważać na identyczne położenie wszystkich kół.

Koszenie z koszem na trawę

Uwaga - Niebezpieczeństwo urazu!

Kosz na trawę zakładać i ściągać tylko przy wyłączonym silniku i nieruchomozym nożu.

1. Podnieść osłonę przeciwuderzeniową i zawiesić kosz w uchwycie (4).

Uwaga!

Tylko prawidłowo zamocowany i nieuszkodzony kosz na trawę zapewnia wystarczającą ochronę przed odrzucanymi częściami!

Wskaźnik stanu napełnienia

Wskazanie stanu napełnienia przesuwane jest w górę przez ciąg powietrza podczas koszenia (3a).

Kiedy kosz jest pełen, wskaźnik styka się z koszem (3b). Kosz musi zostać opróżniony.

Opróżnić kosz

1. Podnieść osłonę przeciwuderzeniową.
2. Wypiąć kosz i wysunąć do tyłu (☐ 4).
3. Opróżnić kosz.
4. Podnieść osłonę przeciwuderzeniową i ponownie zawiesić kosz w uchwycie (☐4).

Koszenie bez kosza na trawę

Uwaga!

Kosić tylko przy nieuszkodzonej sprężynie osłony przeciwuderzeniowej i bez kosza na skoszoną trawę.

Osłona przeciwuderzeniowa dociska do obudowy dzięki sile sprężyny. W ten sposób ścięta trawa wyrzucana jest z tyłu, w dół.

Ściółkowanie z zestawem do ściółki (opcja)

Przy ściółkowaniu skoszona trawa nie jest gromadzona, lecz pozostaje na trawniku. Ściółka chroni podłoże przed wyschnięciem i zaopatruje je w substancje odżywcze.

Najlepsze wyniki uzyskuje się poprzez regularne cięcie po ok. 2 cm. Tylko mjoda trawa z miękkimi liśćmi szybko butwieje.

■ Wysokość trawy przed ściółkowaniem: Maksymalnie 8 cm
■ Wysokość trawy po ściółkowaniu: Co najmniej 4 cm

Szybkość cięcia dopasować do ściółkowania, nie iść za szybko.

Stosowanie zestawu do ściółkowania

Uwaga - Niebezpieczeństwo urazu!

Zestaw zakładać i ściagać tylko przy wyłączonym silniku i nieruchomoym nożu.

1. Zdjąć kosz (☐ 4).
2. Podnieść osłonę przeciwuderzeniową i założyć zestaw w szybie wyrzutnika (5). Zamknięcie musi się zakleszczyć.

Jeśli zestaw się nie zakleszczy, może zostać wraz z nożem uszkodzony.

Zdejmowanie zestawu

1. Podnieść osłonę przeciwuderzeniową.
2. Odkręcić zamknięcie na zestawie (6/1).
3. Wyciągnąć zestaw (6/2).

Koszenie z wyrzutem bocznym (opcja)

Uwaga – ryzyko odniesienia obrażeń!

Wyrzut boczny należy zdejmować i zakładać tylko po wyłączeniu silnika i zatrzymaniu noża tnącego.

Zakładanie wyrzutu bocznego

1. Zdjąć kosz na trawę i włożyć zestaw do mulczowania.

2. Nacisnąć dźwignię odblokowującą pokrywy wyrzutu bocznego (7/1).

3. Otworzyć i zamocować pokrywę wyrzutu bocznego (7/2).

4. Wprowadzić kanał wyrzutu bocznego (7/3).
5. Powoli zamknąć pokrywę. Pokrywa zabezpiecza kanał wyrzutu bocznego przed wypadnięciem.

Zdejmowanie wyrzutu bocznego

1. Otworzyć i zamocować pokrywę wyrzutu bocznego (7/2).
2. Zdjąć wyrzut boczny i zamknąć pokrywę (7/3).

Ustawianie wysokości rękojeści (opcja)

Nastawianie zacisków

1. Przytrzymać dźwigar i odkręcić obydwa zaciski (8).
2. Osadzić dźwigar we właściwej pozycji
3. Zamknąć zaciski.

Uruchomić silnik

Uwaga - Niebezpieczeństwo urazu!

Nigdy nie pozostawiać na chodzie silnika w zamkniętych pomieszczeniach.

Uwaga - Niebezpieczeństwo urazu!

Nie przechylac urządzenia podczas startu.

• Silnik uruchamiać tylko przy założonym nożu (nóż służy jako masa zamachowa)
• Podczas startu na ciepłym silniku NIE używać funkcji Choke lub przycisku Primer
• Nie zmieniać ustawień regulatora w silniku

Nie uruchamiać urządzenia, jeśli kanał wyrzutowy nie jest osłonięty przez jedną z poniżej wyszczególnionych części:

Kosz na trawę
Osłona przeciwuderzeniowa
Zestaw do ściółkowania

■ Przycisk startera używać z wyjątkową ostrożnością, zgodnie ze wskazówkami producenta
■ Przestrzegać odpowiedniej odległości stóp od urządzenia tnącego
■ Urządzenie włączać w niskiej trawie

Uruchamianie ręczne

bez zdalnym sterowaniem gazem

1. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (10) – uchwyt bezpieczeństwa nie zakleszczy się.
2. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (11).

Ze zdalnym sterowaniem gazem

1. Dźwignię gazu ustawić w pozycji max (10/1).
2. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (10) - uchwyt bezpieczeństwa nie zakleszczy się.
3. Pociągnąć szybko linkę startową i potem wolno pozwolić na jej ponowne zrolowanie się (11).
4. Po rozgrzaniu silnika (ok. 15–20 sekund) ustawić Choke w pozycji pomiędzy min i max.

1. Pociągnąć uchwyt bezpieczeństwa do dźwigara i przytrzymać (10) – uchwyt bezpieczeństwa nie zakleszczy się
2. Kluczyk zapłonowy obrócić w pozycję całkowicie po prawej stronie (12).
3. Jak tylko silnik się uruchomi, puścić kluczyk (wskoczy ponownie na pozycję „0“).

Sprzęgło noża (opcja)

Dzięki sprzęłu noża możliwe jest wsprzęglenie i wysprzęglenie noża podczas pracy silnika.

Wsprzeglenie noża

1. Uchwyt bezpieczeństwa przyciągnąć do dźwigara i przytrzymać (10) - Uchwyt bezpieczeństwa nie zakleszcza się.
2. Dźwignię sprzęgła odsunąć od ciała (9/1) - Nóż jest wsprzęglony.

Wysprzeglenie noża.

1. Puścić uchwyt bezpieczeństwa (16).
2. Nóż jest wysprzęglony.
3. Dźwignia sprzęgła przemieszcza się w pozycję spoczynkową (9/2). Wyłączyć silnik

Urządzenie bez sprzęgła noża

1. Puścić uchwyt bezpieczeństwa (16).
2. Silnik wyłącza się.
   Uwaga ciężkie urazy cięte!
   Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.
   Ostrzeżenie!
   Wyciągnąć kluczyk ze stacyjki zapłonowej!

Urządzenie ze sprzętłem noża

1. Puścić uchwyt bezpieczeństwa (16).
2. Dźwignię gazu ustawić w pozycji max (10/2).
3. Silnik wyłącza się.
   Uwaga ciężkie urazy cięte!
   Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.

Napęd kół (opcja) (14)

Uwaga!

Przekładnie załączać tylko przy chodzącym silniku.

Włączyć napęd kół.

1. Uchwyt załączania przekładni docisnąć do dźwigara i przytrzymać (13) – Uchwyt nie zakleszczy się.
2. Napęd kół zostaje włączony.

Wyłączanie napędu kół

1. Puścić uchwyt załączania przekładni (15).
2. Napęd kół zostaje wyłączony.

Przekładnia kombinowana (Speed Control) (opcja)

Przy pomocy przekładni kombinowanej możliwa jest stopniowa zmiana prędkości jazdy kosiarki.

Uwaga!

Dźwigni używać tylko przy chodzącym silniku. Użycie w czasie, gdy silnik nie pracuje, może uszkodzić mechanizm napędowy.

Aby zwiększyć prędkość, dźwignię (14) pociągnąć w kierunku (14/2)

Aby zmniejszyć prędkość, dźwignię (14) pociągnąć w kierunku (14/1)

Prędkość jazdy kosiarki należy zawsze dopasować do aktualnego stanu podłoża i trawnika.

Przeglądy i konserwacja

Uwaga - Niebezpieczeństwo urazu!

• Przed wszystkimi pracami konserwacyjnymi zawsze wyłączać silnik i zdejmować fajkę ze świecy.
• Silnik może mieć dobieg. Po wyłączeniu upewnić się, że silnik stoi.
• Przed wszelkimi pracami naprawy i konserwacji przy ostrzu tnącym należy zawsze zakładać rękawice robocze!
• Wyciągnąć kluczyk ze stacyjki zapłonowej!

Instalację wychwytującą trawę należy regularnie sprawdzać pod kątem prawidłowości funkcjonowania i zużycia
■ Urządzenie należy wyczyścić po każdym użyciu

Nie spryskiwań ządzenia woda. Woda mogłaby spowodować usterki (zapłon, gaźnik)

Nóż kontrolować regularnie pod kątem uszkodzeń

■ Zawsze wymieniać uszkodzone tłumiki

Pochylić kosiarkę

W zależności od producenta silnika:

■ gaźnik /filtr powietrza musi pokazywać kierunek do góry (17)
■ świeca zapłonowa pokazywać kierunek do góry (18)

Przestrzegać instrukcji obsługi producenta silnika!

Wymiana/szlifowanie noża

■ Tępy lub uszkodzony nóż ostrzyć/wymieniać jedynie w autoryzowanym warsztacie
■ Naostrzone noże muszą zostać wyważone

Uwaga!

Nie stosować noży niewyważonych, gdyż może to prowadzić do wibracji i uszkodzić kosiarkę.

■ Zawsze niezbędny jest fachowy przegląd:

po wjechaniu na przeszkodę
■ przy nagłym wyłączeniu się silnika
■ przy uszkodzonej przekładni
■ przy uszkodzonym pasku klinowym
■ przy wygiętym nożu
■ przy zgiętym wale silnika

Ładowanie akumulatora (opcja)

■ Przestrzegać wskazówek producenta silnika.

Uwaga!

Stosować tylko dostarczoną, oryginalną ładowarkę.

• Akumulator ładować jedynie w suchych, dobrze wentylowanych pomieszczeniach.
• Nie uruchamiać kosiarki w czasie ładowania akumulatora.

Konserwacja silnika

Wymiana oleju silnikowego

1. Do odbioru oleju używać stosownych pojemników.
2. Olej spuścić całkowicie lub odessać poprzez otwór napełniania olejem.

Przerobiony olej silnikowy utylizować przyjaźnie dla środowiska naturalnego!

Zaleca się oddanie przerobionego oleju w zamkniętym pojemniku do centrum utylizacji lub serwisu.

Starego oleju

• nie wyrzucać z odpadkami
• nie wlewać do kanalizacji lub odpływu
• nie wylewać do ziemi

Wymiana fi Itra powietrza

■ Przestrzegać wskazówek producenta silnika.

Wymiana świecy zapłonowej

■ Przestrzegać wskazówek producenta silnika.

Napęd kół (opcja)

Ustawianie cięgna Bowdena

Jeśli przy pracującym silniku napęd kół nie daje się włączyć- lub wyłączyć, odpowiednie cięgno Bowdena musi zostać wyregulowane.

Uwaga!

Ciegno Bowdena ustawiać tylko na wyłączonym silniku.

1. Obrócić nastawnikiem cięgna w kierunku strzałki (19).
2. Aby sprawdzić regulację, włączyć silnik i załączyć napęd kół.
3. Jeśli napęd kół dalej nie będzie działać, należy oddać kosiarkę do serwisu lub autoryzowanego warsztatu.

Nasmarowanie zębnika

■ Zębnik na wale smarować od czasu do czasu przy pomocy oleju w spray'u

Przekładnia napędu kół jest bezobsługowa.

Deklaracja zgodności EWG

■ patrz instrukcja montażu

Składowanie

Uwaga - Niebezpieczeństwo eksplozji!

Nie przechowywać urządzenia w pobliżu źródeł płomieni lub ciepła.

■ Pozostawić silnik do wychłodzenia
■ Proszę składować urządzenie w miejscu suchym i niedostępnym dla dzieci i osób nieupoważnionych
■ Akumulator składować w temperaturach powyżej zera
■ Akumulator ładować od czasu do czasu
■ Opróżnić zbiornik na benzynę
■ Przestrzegać wskazówek producenta silnika
■ Ściągnąć fajkę świecy

Naprawa

Naprawy może wykonywać jedynie serwis lub autoryzowany warsztat naprawczy.

Utylizacja

Zużytych urządzeń, baterii lub akumulatorów nie wyrzucać do śmietnika!

Opakowanie, urządzenie i wyposażenie są wykonane z materiałów podlegających recyklingowi i należy je utylizować.

Gwarancja

Ewentualne wady materiałowe lub produkcyjne urządzenia usuwane są w przepisowym okresie gwarancyjnym poprzez naprawę lub wymianę, wg wyboru producenta. Okres gwarancji określany jest według przepisów kraju zakupu.

Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:

■ Nie obchodzono się odpowiednio z urządzeniem
■ Nie przestrzegano instrukcji obsługi
■ Nie stosowano oryginalnych części zamiennych

■ Próbowano urządzenie naprawiać
■ Dokonywano zmian technicznych w urządzeniu
■ Stosowano urządzenie niezgodnie z przeznaczeniem (np. zastosowanie przemysłowe lub komunalne)

Gwarancja nie obejmuje:

■ Uszkodzeń lakieru wynikłych z normalnego zużycia
Części eksploatacyjnych, oznaczonych w wykazie XXX XXX (X) w ramkach
■ Spalonych silników – dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika

W przypadku konieczności korzystania z gwarancji należy się zwrócić do sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.

Czynności do wykonania w przypadku usterek

Uwaga!

Noż i wał silnika nie dają się ustawić.

Usterka Rozwiązanie
Silnik nie uruchamia się	▪ Napelnić benzyną▪ Ustawić dźwignię gazu na „Start“▪ Docisnąć pałąk do uchwytu▪ Sprawdzić świece zapłonowe, ew. wymienić▪ Przeczyścić wentylator▪ Obrócić nożem kosiarki▪ Doładować akumulator▪ Zaczynać na skoszonej powierzchni
Spada sprawność silnika	▪ Skorygować wysokość cięcia▪ Naostrzyć/wymienić noż▪ Wyczyścić kanał wyrzutowy/obudowę▪ Przeczyświénytylator▪ Zmniejszyć prędkość roboczą
Nieczyste cięcie	▪ Naostrzyć/wymienić noż▪ Skorygować wysokość cięcia
Kosz nie wypełnia się prawidłowo	▪ Skorygować wysokość cięcia▪ Pozostawić trawę do wysuszenia▪ Naostrzyć/wymienić noż▪ Przeczyścić siatkę kosza▪ Wyczyścić kanał wyrzutowy/obudowę
Nie działa napęd kół	▪ Doregulować cięgno Bowdena▪ Uszkodzony pasek klinowy▪ Oddać warsztatu serwisowego▪ Brud w napędzie kół, zdjąć pasek i przekładnię▪ Biegi jałowe (zębnik na wale napędowym) spryskać olejem
Nie obracają się koła przy włączonej przekładni	▪ Dokręcić śruby kół▪ Uszkodzona piasta koła▪ Uszkodzony pasek klinowy▪ Oddać do warsztatu serwisowego
Urządzenie wibruje nienaturalnie	▪ Sprawdzić noż

Przy uszkodzeniach niepodanych w tej tabeli lub takich, których samodzielnie nie można usunąć, należy zwrócić się do odpowiedniego serwisu.

K této příručce

Pomoc pri poruchách 144

Popis výrobku

Paverskite žoliapjovę
