BRUKSANVISNING 4852 VS ALU SOLO

2. Fjern sideudkastet, og luk afdækningen (

2. Start motoren, og kobl hjuldrevet til for at kontrollere

3. Dra ut mulchkitet (

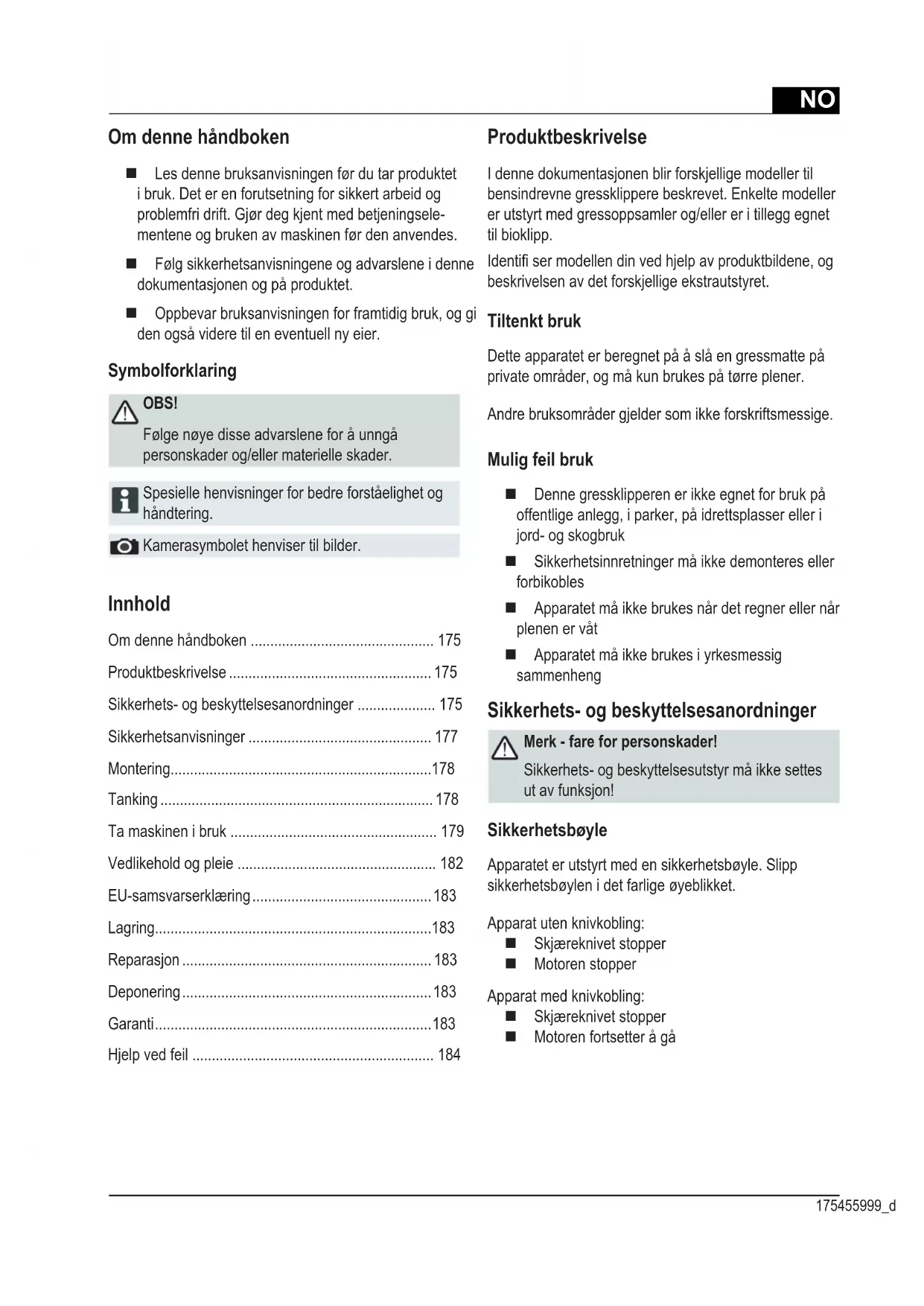

• Kontrollera kniv Kontakta en av våra servicestationer vid störningar som inte fi nns uppförda i denna tabell eller som du själv inte kan åtgärda.NO 175455999_d Innhold Om denne håndboken ............................................... 175 Produktbeskrivelse .................................................... 175 Sikkerhets- og beskyttelsesanordninger .................... 175 Sikkerhetsanvisninger ............................................... 177 Montering ................................................................... 178 Tanking ...................................................................... 178 Ta maskinen i bruk ..................................................... 179 Vedlikehold og pleie ................................................... 182 EU-samsvarserklæring .............................................. 183 Lagring ....................................................................... 183 Reparasjon ................................................................ 183 Deponering ................................................................ 183 Garanti ....................................................................... 183 Hjelp ved feil .............................................................. 184 Om denne håndboken Les denne bruksanvisningen før du tar produktet i bruk. Det er en forutsetning for sikkert arbeid og problemfri drift. Gjør deg kjent med betjeningsele- mentene og bruken av maskinen før den anvendes. Følg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og på produktet. Oppbevar bruksanvisningen for framtidig bruk, og gi den også videre til en eventuell ny eier. Symbolforklaring OBS! Følge nøye disse advarslene for å unngå personskader og/eller materielle skader. Spesielle henvisninger for bedre forståelighet og håndtering. Kamerasymbolet henviser til bilder. Kamerasymbolet henviser til bilder. Produktbeskrivelse I denne dokumentasjonen blir forskjellige modeller til bensindrevne gressklippere beskrevet. Enkelte modeller er utstyrt med gressoppsamler og/eller er i tillegg egnet til bioklipp. Identifi ser modellen din ved hjelp av produktbildene, og beskrivelsen av det forskjellige ekstrautstyret. Tiltenkt bruk Dette apparatet er beregnet på å slå en gressmatte på private områder, og må kun brukes på tørre plener. Andre bruksområder gjelder som ikke forskriftsmessige. Mulig feil bruk Denne gressklipperen er ikke egnet for bruk på offentlige anlegg, i parker, på idrettsplasser eller i jord- og skogbruk Sikkerhetsinnretninger må ikke demonteres eller forbikobles Apparatet må ikke brukes når det regner eller når plenen er våt Apparatet må ikke brukes i yrkesmessig sammenheng Sikkerhets- og beskyttelsesanordninger Merk - fare for personskader! Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon! Sikkerhetsbøyle Apparatet er utstyrt med en sikkerhetsbøyle. Slipp sikkerhetsbøylen i det farlige øyeblikket. Apparat uten knivkobling: Skjæreknivet stopper Motoren stopper Apparat med knivkobling: Skjæreknivet stopper Motoren fortsetter å gåNO Oversettelse av original bruksanvisning Bensindrevet gressklipper1 Startsnor 10 Vario-gir*2 Hjuldrev* 11 Bruksanvisning3 Sikkerhetsbøyle 12 Utkasterinnsats*4 Ergonomisk høydejustering* 13 Deksel*5 Fyllenivåindikering* 14 Bioklippesett*6 Beskyttelsesdeksel 15 Tenning Elektrisk start*7 Gressoppsamler 16 Quick Brukerhåndbok8 Justering av klippehøyde 17 Gasspak*9 Knivkobling* * avhengig av utrustningSymboler på maskinen Obs! Må håndteres forsiktig.Før arbeid på skjæreenheten, må man trekke ut tennplugghetten.Les bruksanvisningen før maskinen tas i bruk!STARTTenning Elektrisk start:Trekk ut tenningsnøkkelen før vedlikehol-ds- og reparasjonsarbeider!Sørg for at det ikke fi nnes andre personer i nærhe- ten! Quick BrukerhåndbokLøsne motorbremsen.Hold hender og føtter borte fra skjæreenheten!Quick BrukerhåndbokKoble inn hjuldriften.Hold avstand til fareområdet.Quick BrukerhåndbokGasspak Start / Stopp.

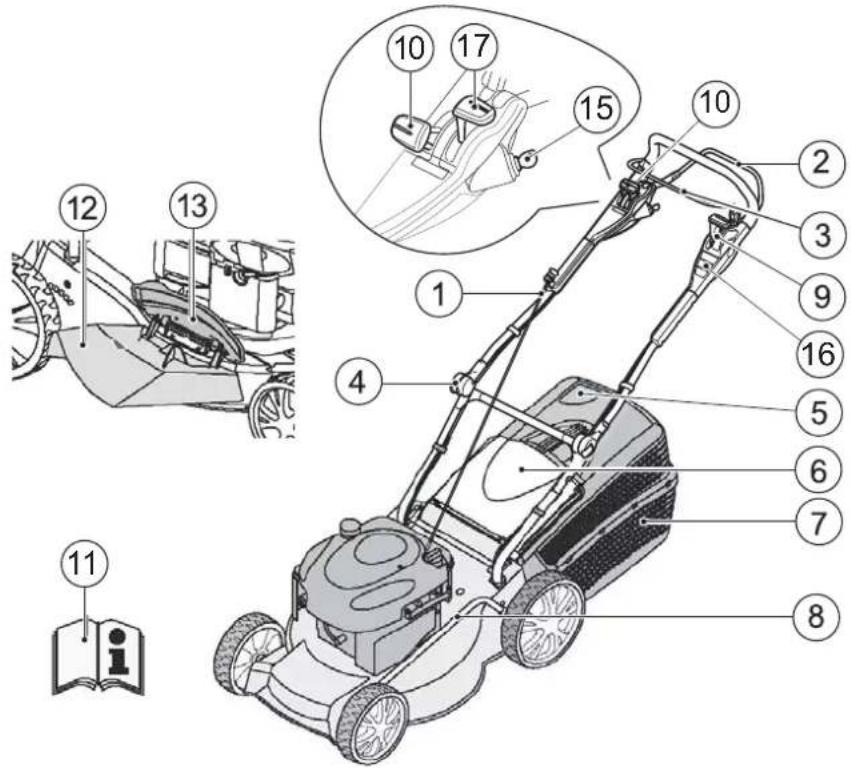

Beskyttelsesdeksel Beskyttelsesdekslet beskytter mot deler som slynges ut.NO 177455999_d Sikkerhetsanvisninger Advarsel! Produktet må bare brukes når det er i feilfri stand! Merk - fare for personskader! Sikkerhets- og beskyttelsesutstyr må ikke settes ut av funksjon! Advarsel - Brannfare! Maskiner som er fylt med drivstoff skal ikke oppbevares inne i bygninger hvor bensindampen kan komme i kontakt med åpen fl amme eller gnister! Hold området rundt motor, eksos, batterikasse og drivstofftank fritt for gress, bensin og olje. Sørg for at det ikke fi nnes andre personer i nærheten Den som kjører maskinen eller brukeren er ansvarlig for ulykker knyttet til andre personer og deres eiendom Barn eller andre som ikke kjenner bruksanvisningen må ikke bruke apparatet Følg lokale bestemmelser vedrørende minimumsalder for den som bruker maskinen Maskinen må ikke benyttes under innfl ytelse av alkohol, narkotika eller medikamenter Bruk hensiktsmessige arbeidsklær Langbukser Stødig og sklisikkert skotøy Hørselvern Ved arbeid i skråninger Pass alltid på å stå støtt Klipp alltid på tvers av skråningen, aldri oppover eller nedover Ikke klipp i skråninger som har brattere stigning enn 20° Vær spesielt forsiktig når du vender Arbeid kun når det er tilstrekkelig dagslys eller kunstig belysning Hold kroppen, armer og bein unna skjæreenheten Overhold bestemmelser for driftstid som gjelder i landet Et apparat som er klart til bruk må ikke stå uten tilsyn Man må kun bruke skarpe skjærekniver Bruk aldri apparatet med skadede beskyttelsesinnretninger / beskyttelsesgittere Bruk aldri apparatet uten at beskyttelsesinnretningene er fullstendig montert (f.eks.: Beskyttelsesdeksel, gressfangerinnretninger) Kontroller hver gang før bruk om apparatet er skadet, bytt skadede deler før det brukes på nytt Slå av motoren, vent til gressklipperen står stille og trekk ut tennplugghetten Når man forlater apparatet Når det har oppstått feil Før man løsner blokkeringer Før man fjerner tilstoppinger Etter kontakt med fremmedlegemer hvis det oppstår forstyrrelser eller uvanlige vibrasjoner på enheten Let etter skader på gressklipperen, og utfør Let etter skader på gressklipperen, og utfør nødvendige reparasjoner før du starter nødvendige reparasjoner før du starter gressklipperen på nytt og begynner å slå gress. gressklipperen på nytt og begynner å slå gress. Plugg på tennplugghetten og start motoren Etter utbedring av feil (se Feiltabell) og kontroll av apparatet Etter rengjøring av apparatet Kontroller terrenget som skal klippes nøye, og fjern alle fremmedlegemer Vær spesielt oppmerksom når du snur gressklipperen eller hvis du drar gresklipperen mot deg Ikke slå over hindringer (f.eks. greiner, trerøtter) Fjern klippet gress kun når motoren er av Tilleggssymboler på apparater med elektrisk start Obs! Fare på grunn av strømstøt. Hold tilkoblingsledningen unna skjæreknivene. Apparatet skal alltid kobles fra strømmen før vedlikeholdsarbeid eller hvis kabelen er skadet.NO Oversettelse av original bruksanvisning

Bensindrevet gressklipper Montering Følg vedlagte montasjeveiledning. Advarsel! Maskinen må ikke brukes før den er fullstendig montert. Slå av motor / skjærekniv når man krysser annen fl ate enn den som skal klippes Løft eller bær aldri maskinen mens motoren går Ikke spis eller drikk mens du fyller bensin eller motorolje Ikke pust inn bensindamp Før enheten i skrittempo Før bruk må det kontrolleres at mutre, skruer og bolter sitter ordentlig Tanking Før igangsetting må man fylle bensin på gressklipperen. Vedlikehold - Brannfare! Bensin og olje er meget lettantennelig! Vedlikehold! Trekk ut tenningsnøkkelen! Følg alltid bruksanvisningen som følger med fra motorprodusenten. Driftsmidler Bensin Motorolje Typer normalbensin / blyfri se henvisningene fra motorprodusenten Fyllemengde se henvisningene fra motorprodusenten ca. 0,6 l Sikkerhet Advarsel! Motoren må aldri gå i lukkede rom. Fare for forgiftning! Oppbevar bensin og olje kun i beholdere som er beregnet til dette Fyll eller tøm bensin og olje kun når motoren er kald utendørs Ikke fyll bensin eller olje mens motoren går Ikke fyll for mye på tanken (bensin utvider seg) Ikke røyk under tankingen Tanklokket må ikke åpnes mens motoren går eller mens motoren er varm Bytt skadet tank eller tanklokk Lukk alltid tanklokket skikkelig Ved bensinsøl: Ikke start motoren Unngå å forsøke å slå på tenningen Rengjør maskinen Hvis det har lekket motorolje: Ikke start motoren Sug opp motorolje som har lekket ut med oljebindemiddel eller fi ller og deponer det forskriftsmessig Rengjør maskinen Spillolje må ikke: Spillolje må ikke:

tømmes i kloakknettet, avløpssystemet eller tømmes i kloakknettet, avløpssystemet eller bakken bakken Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice. Fylle bensin

1. Skru av tanklokket, legg det på et rent sted.

2. Bruk trakt når du fyller bensin.

3. Lukk tankfylleåpningen skikkelig og rengjør.

1. Skru av oljepåfyllingsdekslet, legg dekslet på et

3. Sett på dekslet oljepåfyllingsåpningen skikkelig og

rengjør. Vedlikehold! Trekk ut tenningsnøkkelen!NO 179455999_d Klipping med gressoppsamler Merk - fare for personskader! Gressoppsamleren må kun tas av og settes på når motoren er slått av og skjæreniven står stille.

1. Løft Beskyttelsesdeksel og heng gressoppsamleren

inn i holderen ( 4). Advarsel! Kun en gressoppsamler som er hengt på korrekt og er uten skader vil tilby tilstrekkelig beskyttelse mot deler som slenges ut! Fyllenivåindikering På grunn av luftstrømmen under klippingen blir fyllenivåindikeringen trykket oppover ( 3a). Hvis gressoppsamleren er full, ligger fyllenivåindikeringen på oppsamleren ( 3b). Gressoppsamleren må tømmes. Tømme gressoppsamleren

1. Løft opp Beskyttelsesdeksel.

2. Ta ut gressoppsamleren, og løft den ut bakover

4. Løft Beskyttelsesdeksel og heng gressoppsamleren

inn i holderen igjen ( 3). Klipping uten gressoppsamler Advarsel! Klipp uten gressoppsamler kun når dreiefjæren til Beskyttelsesdeksel fungerer. Fjærkraften holder beskyttelsesdeksel på gressklipperhuset. Gresset som er klippet blir kastet ut bakover under. Ta maskinen i bruk Advarsel! Apparatet må ikke brukes hvis skjæreenheten eller festedelene er skadet eller slitt! Foreta en visuell kontroll før hver igangsetting. Vedlikehold! Trekk ut tenningsnøkkelen! Kamerasymbolet på de følgende sidene henviser til illustrasjonene, side 4–7. Stille inn klippehøyden Merk - fare for personskader! Klippehøyden må kun justeres når motoren er avslått og skjærekniven står stille.

• Still alltid inn alle hjulene på samme klippehøyde.

• Justering av klippehøyden er avhengig av modell. Sentraljustering (

1. Hold knappen til sentralhøydejusteringen inne

1/1). For kortere plen, trykk håndtaket til sentralhøydejusteringen ned ( 1/2) For lengre plen, trekk håndtaket til sentralhøydejusteringen oppover ( 1/2) Trinnet til sentralhøydejusteringen indikeres

2. Slipp knappen i ønsket klippehøyde.

1. Trykk spaken for å låse opp til siden og hold den

2. Skyv spaken mot venstre eller høyre til ønsket

4. Pass på at alle hjulene har samme hvileposisjon.NO

Oversettelse av original bruksanvisning

Bensindrevet gressklipper Bioklipping med biokloppesett (opsjon) Ved bioklipping blir ikke gresset som klippes samlet opp, men det blir liggende igjen på plenen. Bioklipping beskytter bakken mot uttørking, og forsyner den med næringsstoffer. Man får det beste resultatet med regelmessig klippehøyde på ca. 2 cm. Bare ungt gress med mykt bladvev råtner fort. Gresshøyde før bioklipping: Maks. 8 cm Gresshøyde etter bioklipping: Min. 4 cm Tilpass skritthastigheten til bioklipping, ikke gå for fort. Sette inn bioklippesettet Merk - fare for personskader! Bioklippesettet må kun settes inn eller tas ut når motoren er avslått og skjærekniven står stille.

1. Ta av gressoppsamleren (

6/2). Slå plenen med sideutkast (alternativ) Advarsel - Fare for personskader! Sideutkast skal bare tas av og settes på med motoren slått av og stillstand hos skjærekniver. Sett inn sideutkast

1. Fjern gressoppsamleren og sett inn fordelingssettet.

7/3). Stille inn høyde på håndtak (opsjon) Justering av klemme

1. Hold holmen fast og løsne begge klemmene

1. Trekk sikkerhetsbøylen mot styreoverdelen og hold

sakte på igjen ( 11). Med gasspak

1. Sett gasspaken i posisjon max (

2. Trekk sikkerhetsbøylen mot styreoverdelen og hold

sakte på igjen ( 11).

4. Når motoren er oppvarmet (ca. 15–20 sekunder)

stiller du gasspaken i en posisjon mellom min og max. Elektrisk start uten primer/choke

1. Trekk sikkerhetsbøylen til styreoverdelen hit og hold

2. Vri tenningsnøkkelen i tenningslåsen helt mot høyre

(hopper tilbake til posisjon "0"). Knivkobling (opsjon) Med knivkoblingen kan skjærekniven kobles inn og ut mens motoren fortsatt går. Koble inn skjærekniv

1. Trekk sikkerhetsbøylen mot styreoverdelen og hold

9/1) - Skjærekniven blir utkoblet. Koble fra skjærekniv.

1. Slipp sikkerhetsbøylen (

16). - Skjærekniven blir utkoblet. - Koblingsspaken går i hvilestilling ( 9/2). Slå av motoren Apparat uten knivkobling

1. Slipp sikkerhetsbøylen (

16). - Motoren slås av. Advarsel om alvorlige kuttskader! Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går. Vedlikehold! Trekk ut tenningsnøkkelen! Apparat med knivkobling

1. Slipp sikkerhetsbøylen (

2. Sett gasspaken i posisjon min (

10/2). - Motoren slås av. Advarsel om alvorlige kuttskader! Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går. Hjuldrift (opsjon) ( 14) Advarsel! Koble inn girene kun når motoren går. Koble inn hjuldrift

1. Trykk girkoblingsbøylen mot styreoverdelen og hold

Bensindrevet gressklipper For høyere hastighet trekker du spaken ( 14) i retning ( 14/2) For lavere hastighet trekker du spaken (

retning ( 14/1) Tilpass alltid kjørehastigheten til den aktuelle tilstanden bakken og plenen har. Vedlikehold og pleie Merk - fare for personskader!

• Før alt vedlikehold og stell må man alltid slå av motoren og trekke ut tennplugghetten.

• Motoren kan fortsette å gå. Når motoren er avslått, må du forsikre deg om at den ikke går.

• Ved vedlikeholds- og pleiearbeid på kuttekniven, må det alltid brukes arbeidshansker!

• Trekk ut tenningsnøkkelen! Kontroller regelmessig funksjonen og slitasjen til gressoppsamlermekanismen Rengjør apparatet hver gang etter bruk Ikke spyl av apparatet med vann Inntrenging av vann kan føre til feil (tenningsanlegg, forgasser) Kontroller regelmessig om skjærekniven er skadet Bytt alltid defekt lyddemper Vippe klipperen over på siden Avhengig av motorprodusent, må: forgasseren / luftfi lteret peke oppover ( 17) tennpluggene peke oppover ( 18) Følg bruksanvisningen til motorprodusenten! Slipe/skifte skjærekniv Sløve eller skadede skjærekniver må kun kvesses/ skiftes på et serviceverksted eller hos en autorisert fagbedrift Slipte skjærekniver må avbalanseres Advarsel! Kniver som ikke er avbalansert fører til kraftig vibrasjon og skader klipperen. Sakkyndigekontroller er alltid nødvendig: etter at du har kjørt på en hindring når motoren plutselig stopper ved girskader ved defekt kilerem hvis kniven er bøyd når motorakselen er deformert Lade starterbatteri (opsjon) Følg henvisningene til motorprodusenten. Advarsel! Bruk kun den originale laderen som følger med.

1. Sørg for å ha klar en egnet beholder til å samle opp

2. Tapp oljen helt ut via oljepåfyllingsåpningen eller

sug den opp. Brukt motorolje må kasseres miljøvennlig! Vi anbefaler å levere spilloljen i tette beholdere til gjenvinningsstasjoner eller kundeservice. Spillolje må ikke

• tømmes ut på bakken Skifte luftfi lter Følg henvisningene til motorprodusenten. Bytte tennplugger Følg henvisningene til motorprodusenten.NO 183455999_d Lagring Advarsel - Eksplosjonsfare! Ikke lagre apparatet i nærheten av åpne faller eller varmekilder. La motoren kjøle seg ned Maskinen lagres tørt og utilgjengelig for barn og andre personer uten tillatelse Starterbatteriet må lagres frostfritt Lad opp starterbatteriet av og til Tøm bensintanken Følg henvisningene til motorprodusenten Trekk ut tennplugghetten Reparasjon Reparasjonsarbeid må kun utføres ved serviceverk- steder og autoriserte fagbedrifter. Deponering Maskiner, batterier eller oppladbare batterier som er oppbrukt, må ikke kastes i det vanlige husholdningsavfallet! Emballasje, maskin og tilbehør er laget av resirkulerbart materiale, og må deponeres på egnet måte. Hjuldrift (opsjon) Stille inn wiretrekk Hvis hjuldriften ikke lenger kan kobles inn- eller ut når motoren går, må wiretrekket justeres. Advarsel! Juster wiretrekket kun når motoren er avslått.

2. For å kontrollere innstillingen, starter du motoren og

gressenderen leveres inn ved et serviceverksted eller til en autorisert fagbedrift. Sette inn drev med olje Sett drev på girakselen inn med olje fra tid til annen Giret til hjuldriften er vedlikeholdsfritt. EU-samsvarserklæring se montasjeveiledning Garanti Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelsesfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt. Vår garanti gjelder kun ved: Garantien gjelder ikke ved: Korrekt håndtering av maskinen Overholdelse av bruksanvisningen Bruk av originale reservedeler Reparasjonsforsøk på maskinen Tekniske endringer på maskinen Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk) Utelukket fra garantien: Lakkskaden som kan føres tilbake til normal bruk Slitedeler som i reservedelskortet med ramme er merket XXX XXX (X) Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.

└──────┘NO Oversettelse av original bruksanvisning

• Still gasspaken på "Start"

• Trykk motorbryterbøylen mot styreoverdelen

• Kontroller tennpluggene, skift ved behov

• Drei skjærekniven fritt

• Start på fl ate som er klippet Motoreffekten reduseres ▪ Korriger klippehøyden

• Slip/skift skjærekniv

• Rengjør utkastkanal/hus

• Reduser arbeidshastigheten Urent snitt ▪ Slip/skift skjærekniv

• Korriger klippehøyden Gressoppsamleren fylles ikke nok

• Korriger klippehøyden

• Slip/skift skjærekniv

• Rengjør gitteret til gressoppsamleren

• Rengjør utkastkanal/hus Hjuldriften fungerer ikke ▪ Juster wiretrekket

• Oppsøk et serviceverksted

• Fjern smuss i hjuldrift, tannremmer og gir

• Sett friløp (drev på giraksel) inn med olje Ikke drei hjulene når girene er innkoblet

• Trekk til hjulskruene

• Oppsøk et serviceverksted Apparatet vibrerer unormalt kraftig
