Tipo di prodotto	Tagliaerba a benzina
Marca	SOLO
Modello	4852 VS ALU
Alimentazione	Benzina senza piombo (vedere raccomandazioni del produttore del motore)
Altezza di taglio	Regolazione centralizzata o per asse, più scatti
Sacco di raccolta	Sì, con indicatore di livello
Kit mulching	Opzionale
Scarico laterale	Opzionale
Avviamento	Manuale (cavo) o elettrico secondo modello
Trasmissione	Ruote (opzionale), Vario (opzionale)
Sicurezza	Barra di sicurezza, sportello deflettore
Manutenzione lama	Affilatura e sostituzione da parte di un professionista autorizzato
Pulizia	Dopo ogni utilizzo, non utilizzare getto d'acqua
Stoccaggio	Luogo asciutto, al riparo dal gelo, svuotare il serbatoio
Garanzia	Legale secondo il paese di acquisto, parti soggette a usura escluse
Riparazioni	Centri di assistenza post-vendita autorizzati esclusivamente

Domande frequenti - 4852 VS ALU SOLO

Come avviare il motore del tagliaerba Solo 4852 VS ALU?

Per un avviamento manuale, tirare la barra di sicurezza verso il manubrio e tenerla, quindi tirare rapidamente il cavo di avviamento. Per un avviamento elettrico, girare la chiave di accensione a destra. Assicurarsi che la lama sia montata e che il sacco o lo sportello deflettore sia in posizione.

Come regolare l'altezza di taglio?

L'altezza di taglio si regola in modo centralizzato o per asse. Per la regolazione centralizzata, tenere premuto il pulsante e spingere o tirare la maniglia. Per la regolazione per asse, premere la leva di sblocco e spostarla a sinistra o a destra. Assicurarsi che tutte le ruote siano sullo stesso scatto.

Come svuotare il sacco di raccolta?

Sollevare lo sportello deflettore, sganciare il sacco tirandolo all'indietro, svuotarlo, quindi riagganciarlo nei supporti. L'indicatore di livello segnala quando il sacco è pieno.

Cosa fare se il motore non si avvia?

Controllare il livello di benzina, posizionare la leva dell'acceleratore su "Start", azionare la barra di sicurezza, verificare la candela di accensione e il filtro dell'aria. Assicurarsi che la lama giri liberamente e che la batteria di avviamento (se applicabile) sia carica.

Come utilizzare il kit mulching?

Rimuovere il sacco di raccolta, sollevare lo sportello deflettore e inserire il kit di triturazione nell'apertura di scarico fino a quando non scatta. Per ottenere i migliori risultati, tagliare regolarmente tagliando al massimo 2 cm e mantenendo un'altezza dell'erba di almeno 4 cm dopo il taglio.

Come manutenere la lama di taglio?

La lama deve essere affilata o sostituita da un professionista autorizzato in caso di usura o danni. Una lama non bilanciata provoca vibrazioni. Indossare guanti durante le operazioni e spegnere sempre il motore prima di qualsiasi manipolazione.

Quale olio motore utilizzare?

Seguire le raccomandazioni del produttore del motore. La quantità di olio è di circa 0,6 litri. Utilizzare olio adatto ai motori a 4 tempi. Smaltire l'olio usato in un centro di riciclaggio.

Come conservare il tagliaerba in inverno?

Lasciare raffreddare il motore, svuotare il serbatoio della benzina, rimuovere la candela di accensione, pulire l'apparecchio e conservarlo in un luogo asciutto e al riparo dal gelo. Ricaricare la batteria di avviamento di tanto in tanto se applicabile.

Cosa fare in caso di vibrazioni anomale?

Spegnere immediatamente il motore e controllare la lama di taglio. Se è danneggiata o sbilanciata, farla sostituire da un professionista. Le vibrazioni possono anche essere causate da un albero motore deformato.

La garanzia copre le parti soggette a usura?

No, le parti soggette a usura (lama, cinghie, ecc.) non sono coperte dalla garanzia. La garanzia legale copre i difetti materiali e di fabbricazione. Conservare lo scontrino d'acquisto e la carta di garanzia per eventuali reclami.

MANUALE UTENTE 4852 VS ALU SOLO

Riguardo questo manuale

■ Leggere attentamente queste istruzioni prima di mettere in funzione la macchina. Questo è il presupposto per un lavoro sicuro e un utilizzo senza inconvenienti. Familiarizzare con gli elementi di comando e il funzionamento della macchina, prima di usarla.
■ Prestare attenzione alle istruzioni e alle avvertenze di sicurezza presenti in questa documentazione e sulla macchina.
■ Conservare le istruzioni per l'uso e consegnarle a un eventuale utilizzatore successivo.

Legenda

Attenzione!

Attenendosi strettamente a queste avvertenze si possono evitare danni a cose e/o persone.

Note speciali per una migliore comprensione e un migliore utilizzo.

Il simbolo della macchina fotografi ca rimanda a illustrazioni.

Sommario

Riguardo questo manuale 72

Descrizione del prodotto 72

Dispositivi di sicurezza e di protezione 72

Avvertenze di sicurezza 74

Montaggio....75

Rifornimento di carburante 75

Messa in funzione 76

Manutenzione 79

Conservazione....80

Aiuto per la risoluzione dei malfunzionamenti più comuni 81

Dichiarazione di conformità CE 82

Riparazione 82

Garanzia 82

Smaltimento....82

Descrizione del prodotto

Questa documentazione descrive vari modelli di tagliaerba a benzina. Alcuni modelli sono dotati di box raccoglierba e/o sono anche indicati per la pacciamatura.

Per identificare il proprio modello è sufficiente fare riferimento alle immagini dei prodotti e alla descrizione delle varie opzioni.

Impiego conforme agli usi previsti

Questa macchina è destinata alla tosatura di prati da giardino in ambito privato e deve essere impiegata esclusivamente su prati asciutti.

Qualsiasi altro uso è da ritenersi non conforme alle prescrizioni.

Possibili usi errati

• Questo tagliaerba non è indicato per la tosatura di superfi ci erbose su impianti pubblici, parchi, campi sportivi o per l'agricoltura e la silvicoltura.
  I dispositivi di sicurezza non devono essere smontati né bypassati.
  ■ Non utilizzare la macchina sotto la pioggia o su prati bagnati.
  ■ La macchina non è destinata all'uso professionale.

Dispositivi di sicurezza e di protezione

Attenzione - Pericolo di infortuni!

Non disattivare i dispositivi di sicurezza e di protezione!

Archetto di sicurezza

La macchina è dotata di un archetto di sicurezza. In caso di pericolo rilasciare l'archetto di sicurezza.

Macchine senza frizione lame:

■ le lame vengono arrestate
■ il motore viene arrestato

Macchine con frizione lame:

■ le lame vengono arrestate
■ il motore resta in funzione

Sportello di protezione

Questo sportello protegge dall'eventuale proiezione di materiale fuori dal tagliaerba.

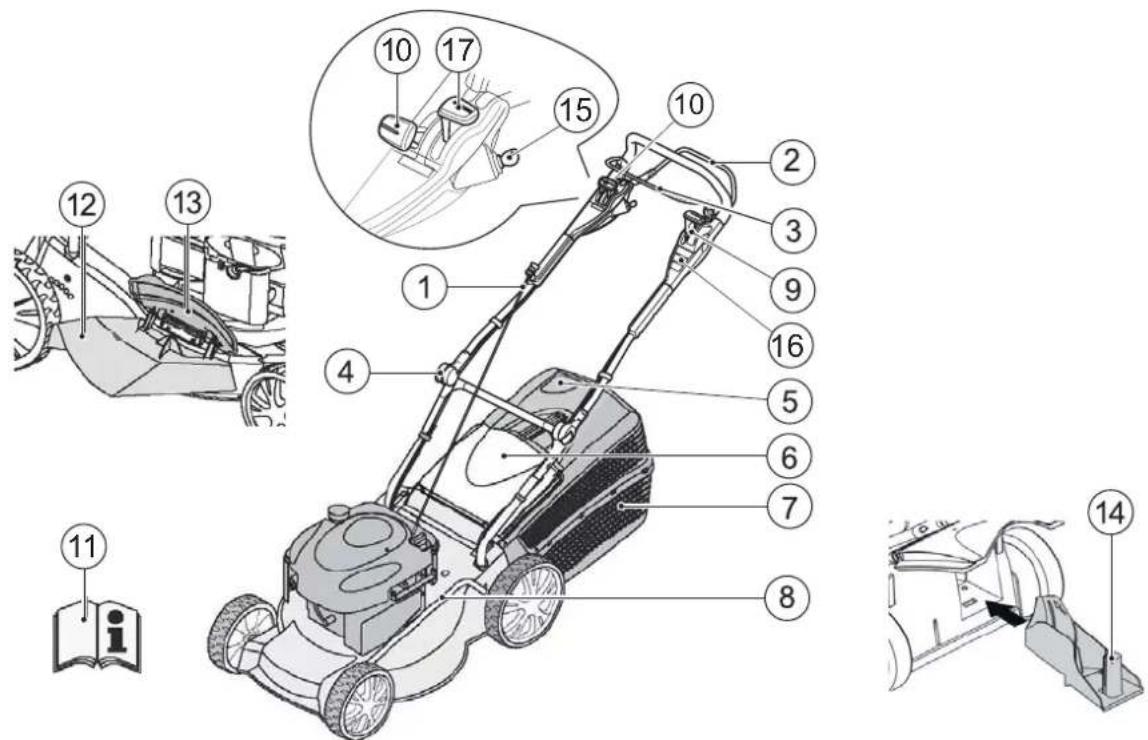

1 Fune di avviamento 10 Trasmissione Vario*
2 Trazione ruote* 11 Istruzioni per l'uso
3 Archetto di sicurezza 12 Inserto per scarico*
4 Regolazione in altezza ergonomica* 13 Sportello di chiusura*
5 Indicatore di riempimento* 14 Kit pacciamatura*
6 Sportello di protezione 15 Inizio elettrico di accensione*
7 Box raccoglierba 16 Guida rapida
8 Regolazione in altezza progressiva 17 Comando a distanza acceleratore*
9 Frizione lame* * a seconda del modello

Simboli sulla macchina

	Attenzione! Particolare attenzione durante l'impiego.		Prima di eseguire dei lavori sulla lama completa estrarre il cappuccio della candela di accensione.
	Prima della messa in funzione leggere le istruzioni d'uso!		Inizio elettrico di accensione: Prima di interventi di manutenzione e ri-parazione sfi lare la chiave di accensione!
	Tenere lontano le altre persone dalla zona di pericolo!		Guida rapidaRilasciare il freno motore.
	Tenere mani e piedi lontano dalla lama completa!		Guida rapidaInserire la trazione ruote.
	Mantenere una distanza corretta dall'area di pericolo.		Guida rapidaComando a distanza acceleratoreAvvio / Stop.

Simboli aggiuntivi per le macchine con avviamento elettrico

	Attenzione! Pericolo di scossa elettrica.
	Mantenere il cavo di collegamento lontano dalle lame.
	Prima di eseguire interventi di manutenzione o in caso di cavo danneggiato, scollegare sempre la macchina dalle rete elettrica.

Avvertenze di sicurezza

Attenzione!

Utilizzare la macchina solo in condizioni tecniche perfette!

Attenzione - Pericolo di infortuni!

Non disattivare i dispositivi di sicurezza e di protezione!

Attenzione - Pericolo di incendio!

Non riporre la macchina con il serbatoio pieno in edifi ci dove i vapori di benzina possano entrare a contatto con fi amme libere o scintille!

Mantenere libera da residui di tosatura, da benzina e da olio l'area del motore, dello scappamento, della batteria e del serbatoio carburante.

■ Tenere lontano le altre persone dalla zona di pericolo.

L'utente o il proprietario della macchina è da considerarsi responsabile in caso di incidenti con danni a terzi o alle relative proprietà.
La macchina non deve essere utilizzata da bambini o da persone che non conoscano queste istruzioni per l'uso.
- Rispettare le disposizioni locali in merito all'età minima dell'utente della macchina.
Non utilizzare la macchina quando si è sotto l'infl usso di alcol, droghe o medicinali.
■ Indossare indumenti da lavoro adeguati:

pantaloni lunghi
scarpe robuste e antiscivolo

cuffie protettive per l'udito

■ Qualora si lavori su un tratto in pendenza:

■ mantenere sempre una posizione stabile
- posizionarsi sempre trasversalmente al pendio, mai in senso longitudinale
non tosare superfici erbose con un dislivello superiore ai 20°

usare particolare attenzione quando si cambia direzione di marcia

■ Lavorare sempre con un'illuminazione sufficiente (che si tratti di luce naturale o artifi ciale).

■ Mantenere il corpo, gli arti e i vestiti suffi cientemente lontano dalle lame.
■ Osservare le disposizioni nazionali in materia di durata d'esercizio.
■ Non lasciare incustodita la macchina pronta al funzionamento.

■ Lavorare soltanto con lame adeguatamente affiliate.

■ Non azionare mai la macchina con dispositivi/griglia di sicurezza difettosi.
Non azionare mai la macchina con dispositivi di sicurezza non completamente montati (per es.: sportello di protezione, dispositivi di raccolta erba).
■ Prima di ogni utilizzo controllare che la macchina sia in perfetto stato, se necessario sostituire i componenti danneggiati.
■ Spegnere il motore, attendere l'arresto completo della macchina ed estrarre il cappuccio della candela di accensione:

■ quando si ripone la macchina

- qualora si verifichino anomalie

• prima di rimuovere eventuali blocchi
• prima di rimuovere eventuali ostruzioni
  in seguito al contatto con corpi estranei
  in caso di guasti e vibrazioni insolite dell'apparecchio

Prima di ogni avvio del tagliaerba verifi care che esso non sia danneggiato ed eseguire le riparazioni necessarie.

Inserire il cappuccio della candela di accensione e avviare il motore:

■ dopo aver rimosso le anomalie (vedere tabella anomalie) e aver controllato la macchina
■ dopo aver pulito la macchina

■ Controllare accuratamente la superficie erbosa da tosare e rimuovere tutti i corpi estranei.

■ Prestare particolare attenzione quando si inverte la direzione di marcia del tagliaerba o quando lo si avvicina a sé.
■ Non utilizzare il tagliaerba sopra a ostacoli (per es. rami, radici di alberi).
■ Rimuovere l'erba tagliata solo a motore completamente fermo.

■ Disattivare il motore / le lame qualora si attraversi una superfi cie che non si intende tosare.
■ Non sollevare o trasportare mai la macchina con il motore in funzione.
Non mangiare o bere durante il rabbocco della benzina o dell'olio del motore.
■ Non inalare i vapori di benzina.
■ Condurre l'apparecchio a passo d'uomo
■ Prima dell'uso assicurarsi che i dadi, le viti e i bulloni siano inseriti saldamente

Montaggio

Fare riferimento alle istruzioni di montaggio allegate.

Attenzione!

La macchina deve essere azionata solo dopo essere stata completamente montata.

Rifornimento di carburante

Prima della messa in funzione del tagliaerba occorre riempire il serbatoio.

Attenzione - Pericolo di incendio!

La benzina e l'olio sono estremamente infi ammabili!

Attenzione!

Sfi lare la chiave di accensione!

Attenersi sempre al manuale d'uso fornito in dotazione dal produttore del motore.

Mezzi di esercizio

	Benzina Olio motore
Tipo: benzina normale / senza piombo		vedere le indicazioni del produttore del motore
Quantità:	vedere le indicazioni del produttore del motore	ca. 0,6 l

Sicurezza

Avvertimento!

Non lasciare mai il motore acceso in luoghi chiusi. Pericolo di avvelenamento!

■ Conservare la benzina e l'olio solo in contenitori previsti per questo scopo.
■ Rabboccare o scaricare la benzina o l'olio solo a motore freddo e all'aperto.
■ Non rabboccare la benzina o l'olio quando il motore è in funzione.
■ Non riempire eccessivamente il serbatoio (la benzina si espande).
■ Non fumare durante il rifornimento.
■ Non aprire il tappo del carburante con motore caldo o in funzione.
■ Sostituire il serbatoio o il tappo del carburante se danneggiati.
■ Chiudere sempre saldamente il coperchio del serbatoio.
■ Se è fuoriuscita della benzina:

non avviare il motore
■ evitare tentativi di accensione
pulire la macchina

Se è fuoriuscito dell'olio:

non avviare il motore
raccogliere l'olio versato con un legante appropriato o con uno strofi naccio, dopodiché smaltirlo in maniera conforme alle normative vigenti
pulire la macchina

L'olio esausto non deve:

■ essere gettato nei rifi uti
■ essere versato nella rete fognaria, negli scarichi o per terra

Consigliamo di mettere l'olio esausto in un contenitore chiuso e di portarlo presso un centro di riciclaggio o un centro di assistenza clienti.

Rabbocco della benzina

1. Svitare il tappo del serbatoio e riporlo in un luogo pulito.
2. Rabboccare la benzina servendosi di un imbuto.
3. Chiudere bene l'apertura del serbatoio e pulirla.

Rabbocco dell'olio del motore

1. Svitare il tappo del serbatoio dell'olio e riporlo in un luogo pulito.
2. Rabboccare l'olio servendosi di un imbuto.
3. Chiudere bene l'apertura del serbatoio dell'olio e pulirla.

Attenzione!

Sfi lare la chiave di accensione!

Messa in funzione

Attenzione!

Non utilizzare la macchina in caso di lame o componenti di fi ssaggio allentati, danneggiati o usurati.

Prima di ogni messa in funzione effettuare un controllo visivo.

Attenzione!

Sfi lare la chiave di accensione!

Il simbolo della macchina fotografi ca nelle pagine seguenti fa riferimento alle illustrazioni, pagina 4–7.

Impostazione dell'altezza di taglio

Attenzione - Pericolo di infortuni!

Regolare l'altezza di taglio solo a motore spento e con le lame perfettamente ferme.

- Regolare sempre tutte le ruote alla stessa altezza di taglio.

- La regolazione dell'altezza di taglio dipende dal modello di tagliaerba.

Regolazione centrale (1)

1. Mantenere premuta la manopola della regolazione in altezza centrale (1/1).

Per una tosatura più corta spingere verso il basso l'impugnatura della regolazione in altezza centrale (1/2)
Per una tosatura più lunga spingere verso l'alto l'impugnatura della regolazione in altezza centrale (1/2)
Viene visualizzato il livello della regolazione in altezza centrale (1/3)

1. Rilasciare la manopola in corrispondenza dell'altezza di taglio desiderata.

Regolazione dell'asse o regolazione centrale (☐)

1. Spingere lateralmente la leva di sblocco e mantenerla premuta.
2. Spostare la leva verso sinistra o destra all'altezza di taglio desiderata.
3. Far scattare in sede la leva.
4. Assicurarsi che tutte le ruote siano regolate nella stessa posizione.

Tosatura con box raccoglierba

Attenzione - Pericolo di infortuni!

Rimuovere o montare il box raccoglierba solo a motore spento e con le lame perfettamente ferme.

1. Sollevare lo sportello di protezione e agganciare il box raccoglierba agli appositi sostegni (4).

Attenzione!

Solo un cesto di raccolta correttamente sospeso e indeformabile fornisce una protezione suffi ciente dai pezzi che vengono lanciati verso l'esterno!

Indicatore di riempimento

Il flusso d'aria durante la tosatura spinge verso l'alto l'indicatore di riempimento (3a).

Quando il box raccoglierba è pieno, l'indicatore di riempimento arriva fi no al box stesso (3b). Il box raccoglierba deve essere svuotato.

Svuotamento del box raccoglierba

1. Sollevare lo sportello di protezione.
2. Sganciare il box raccoglierba ed estrarlo tirandolo all'indietro (4).
3. Svuotare il box raccoglierba.
4. Sollevare lo sportello di protezione e riagganciare il box raccoglierba agli appositi sostegni (☐ 4).

Tosatura senza box raccoglierba

Attenzione!

Effettuare la tosatura senza box raccoglierba solo se la molla a torsione dello sportello di protezione funziona correttamente.

Grazie alla forza della molla, lo sportello di protezione aderisce al corpo del tagliaerba. L'erba tagliata viene quindi espulsa verso il basso all'indietro.

Tosatura con kit di pacciamatura (opzione)

Con la pacciamatura il materiale tagliato non viene raccolto, ma rimane sul prato. In questo modo il terreno non si secca eccessivamente e viene alimentato con sostanze nutritive.

I migliori risultati si ottengono eseguendo dei tagli regolari di ca. 2 cm. Solo l'erba giovane con foglioline tenere marcisce velocemente.

■ Altezza dell'erba prima della pacciamatura: al massimo 8 cm
■ Altezza dell'erba dopo la pacciamatura: almeno 4 cm

Adattare la velocità al processo di pacciamatura, non procedere troppo velocemente.

Inserimento del kit di pacciamatura

Attenzione - Pericolo di infortuni!

Rimuovere o montare il kit di pacciamatura solo a motore spento e con le lame perfettamente ferme.

1. Rimuovere il box raccoglierba ( 4).
2. Sollevare lo sportello di protezione e inserire il kit di pacciamatura nel vano di espulsione (5). Il dispositivo di blocco deve scattare in sede.

Qualora il kit di pacciamatura non scatti in sede, esso rischia di essere danneggiato, così come le lame.

Rimozione del kit di pacciamatura

1. Sollevare lo sportello di protezione.
2. Sbloccare il kit di pacciamatura ( 6/1).
3. Estrarre il kit di pacciamatura ( 6/2).

Falciare con scarico laterale (opzione)

Attenzione - Pericolo di infortunio!

Rimuovere o fi ssare lo scarico laterale solo dopo l'arresto del motore e della lama di taglio.

Inserire l'inserto dello scarico laterale

1. Rimuovere il cesto di raccolta e inserire il tappo mulching.
2. Premere la leva di sbloccaggio del coperchio scarico laterale(7/1).
3. Rimuovere il coperchio dello scarico laterale e tenerlo fermo (7/2).
4. Inserire l'inserito dello scarico laterale( 7/3).
5. Chiudere lentamente il coperchio. Il coperchio protegge l'inserto dello scarico laterale dalle cadute.

Rimuovere l'inserto dello scarico laterale

1. Rimuovere il coperchio dello scarico laterale e tenerlo fermo (7/2).
2. Rimuovere l'inserto dello scarico laterale ( 7/3).

Regolazione dell'altezza di impugnatura (opzione)

Regolazione con staffe di bloccaggio

1. Tenere fermo il manico e allentare entrambe le staffe di montaggio (8).
2. Portare il manico nella posizione desiderata.
3. Chiudere le staffe di bloccaggio.

Avviamento del motore

Attenzione - Pericolo di avvelenamento!

Non lasciare mai il motore acceso in luoghi chiusi.

Attenzione - Pericolo di infortuni!

Durante l'avvio non ribaltare la macchina.

• Avviare il motore solo con le lame montate (la massa delle lame dà impulso).
• All'avvio del motore a temperatura di esercizio NON utilizzare la leva choke o il primer.
• Non modificare le impostazioni di regolazione sul motore.

Non mettere in funzione la macchina qualora il canale di scarico non sia coperto da uno di questi componenti:

box raccoglierba
■ sportello di protezione
kit di pacciamatura

Premere l'interruttore di avviamento con particolare attenzione, conformemente alle indicazioni del produttore.

■ Mantenere i piedi a un'adeguata distanza di sicurezza dalle lame della macchina.

■ Avviare la macchina in un punto dove l'erba sia bassa.

Avviamento manuale

senza comando a distanza acceleratore

1. Portare l'archetto di sicurezza verso la parte superiore del manico e mantenercelo (10) - L'archetto di sicurezza non scatta in sede.

2. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (11).

con comando a distanza acceleratore

1. Portare la leva dell'acceleratore in posizione max (10/1).
2. Portare l'archetto di sicurezza verso la parte superiore del manico e mantenercelo (10) - L'archetto di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla arrotolare lentamente (11).
4. Dopo che il motore si è riscaldato (ca. 15–20 secondi) portare la leva choke in posizione tra min e max.

Avviamento elettrico senza primer/choke

1. Portare l'archetto di sicurezza verso la parte superiore del manico e mantenercelo (10) - L'archetto di sicurezza non scatta in sede.
2. Ruotare completamente verso destra la chiave di accensione nell'interruttore di accensione (12).
3. Non appena il motore entra in funzione, rilasciare la chiave di accensione (quest'ultima ritornerà alla posizione "0").

Frizione lame (opzione)

Per mezzo della frizione lame, queste ultime possono essere innestate o disinnestate mentre il motore continua a girare.

Innesto delle lame

1. Portare l'archetto di sicurezza verso la parte superiore del manico e mantenercelo (10) - L'archetto di sicurezza non scatta in sede.
2. Allontanare la leva della frizione dal corpo della macchina (9/1)
3. Le lame vengono innestate.

Disinnesto delle lame

1. Rilasciare l'archetto di sicurezza ( 16).
2. Le lame vengono disinnestate.
3. La leva della frizione viene portata in posizione di riposo (9/2).

Spegnimento del motore

Macchina senza frizione lame

1. Rilasciare l'archetto di sicurezza ( 16).
2. Il motore si spegne.

Attenzione - Pericolo di gravi lesioni da taglio!

Il motore può continuare a girare. Dopo lo spegnimento, assicurarsi che il motore sia fermo.

Attenzione!

Sfi lare la chiave di accensione!

Macchina con frizione lame

1. Rilasciare l'archetto di sicurezza ( 16).
2. Portare la leva dell'acceleratore in posizione min (0/2).

- Il motore si spegne.

Attenzione - Pericolo di gravi lesioni da taglio!

Il motore può continuare a girare. Dopo lo spegnimento, assicurarsi che il motore sia fermo.

Trazione ruote (opzione) (4)

Attenzione!

Inserire la trazione solo a motore acceso.

Inserimento della trazione ruote

1. Premere l'archetto di innesto della trasmissione contro la parte superiore del manico e mantenerlo premuto (☐ 13) - L'archetto di innesto della trasmissione non scatta in sede.

- La trazione ruote viene inserita.

Disinserimento della trazione ruote

1. Rilasciare l'archetto di innesto della trasmissione (15).

- La trazione ruote viene disinserita.

Trasmissione Vario (Speed Control) (opzione)

Grazie alla trasmissione Vario la velocità di marcia del tagliaerba può essere regolata in maniera continua.

Attenzione!

Inserire la leva solo a motore acceso.

L'attivazione a motore spento può danneggiare il meccanismo di trasmissione.

■ Per aumentare la velocità spostare la levod (14) in direzione (14/2).
■ Per diminuire la velocità spostare la levola (14) in direzione (14/1).

Adattare sempre la velocità di marcia alle condizioni del terreno e del prato.

Manutenzione

Attenzione - Pericolo di infortuni!

• Prima di qualsiasi intervento di manutenzione spegnere sempre il motore ed estrarre il cappuccio della candela di accensione.
• Il motore può continuare a girare. Dopo lo spegnimento, assicurarsi che il motore sia fermo.
• Per qualunque intervento di manutenzione e cura della lama, indossare sempre guanti da lavoro!
• Sfilare la chiave di accensione!

■ Controllare regolarmente il funzionamento e lo stato di usura del dispositivo di raccolta dell'erba.
■ Pulire la macchina dopo ogni utilizzo.
■ Non spruzzare acqua sulla macchina.

La penetrazione di acqua al suo interno può provocare danni (impianto di accensione, carburatore).

■ Controllare regolarmente che le lame non siano danneggiate.
■ Sostituire sempre i silenziatori difettosi.

Inclinazione del tagliaerba

A seconda del tipo di fabbricazione del motore:

• il carburatore / filtro dell'aria devono essere rivolti verso l'alto (17)
  ■ la candela di accensione deve essere rivolta verso l'alto (18)

Osservare il manuale operativo del produttore del motore!

Affi lamento / sostituzione delle lame

Far affilare / sostituire le lame consumate o danneggiate esclusivamente da un apposito centro di assistenza o da una ditta specializzata autorizzata.
■ Dopo esser state affiliate, le lame devono essere equilibrate.

Attenzione!

Lame non equilibrate causano forti vibrazioni che danneggiano il tagliaerba.

■ Controllo di un tecnico specializzato sempre necessario:

■ dopo lo scontro con un ostacolo
in caso di arresto improvviso del motore
in caso di danni alla trasmissione
se la cinghia trapezoidale è difettosa
se la lama è storta
se l'albero motore è storto

Caricamento della batteria dello starter (opzione)

■ Seguire le indicazioni del produttore del motore.

Attenzione!

Utilizzare esclusivamente il caricabatteria originale in dotazione.

• Caricare la batteria dello starter solo in ambienti asciutti e ben aerati.
• Durante il processo di carica non mettere in funzione il tagliaerba.

Manutenzione del motore

Cambio dell'olio del motore

1. Per raccogliere l'olio utilizzare un recipiente adeguato.
2. Lasciar scorrere tutto l'olio fuori dall'apposita apertura o aspirarlo.

Smaltire l'olio motore esausto in modo ecologico! Consigliamo di mettere l'olio esausto in un contenitore chiuso e di portarlo presso un centro di riciclaggio o un centro di assistenza clienti.

L'olio esausto non deve

• essere gettato nei rifiuti
• essere versato nella rete fognaria o negli scarichi
• essere versato sul terreno

Sostituzione del fi ltro dell'aria

■ Seguire le indicazioni del produttore del motore.

Sostituzione della candela di accensione

■ Seguire le indicazioni del produttore del motore.

Trazione ruote (opzione)

Regolazione del cavo bowden

Qualora con il motore in funzione non si riesca a inserire o disinserire la trazione ruote, sarà necessario correggere la posizione del cavo bowden.

Attenzione!

Regolare il cavo bowden solo a motore spento.

1. Ruotare in direzione della freccia l'elemento di regolazione del cavo bowden (☐ 19).
2. Per verifi care la regolazione accendere il motore e inserire la trazione ruote.
3. Qualora la trazione ruote continui a non funzionare, far riparare il tagliaerba presso un centro di assistenza o una ditta specializzata autorizzata.

Lubrifi cazione della ruota dentata motrice

Di tanto in tanto occorre lubrificare con dell'olio a spray la ruota dentata motrice sull'albero di trasmissione.

La trasmissione della trazione ruote è esente da manutenzione.

Conservazione

Attenzione - Pericolo di esplosione!

Non conservare la macchina in prossimità di fi amme libere o fonti di calore.

■ Lasciar raffreddare il motore.
Asciugare la macchina e conservarla fuori dalla portata di bambini e persone non autorizzate all'uso.
■ Conservare la batteria dello starter al riparo dal gelo.
■ Di tanto in tanto ricaricare la batteria dello starter.
■ Svuotare il serbatoio della benzina.
■ Seguire le indicazioni del produttore del motore.
■ Estrarre il cappuccio della candela di accensione.

Aiuto per la risoluzione dei malfunzionamenti più comuni

Attenzione!

Non intervenire sulla regolazione delle lame e dell'albero motore.

Malfunzionamento Soluzione

Il motore non si avvia ·Rabboccare la benzina·Posizionare la leva dell'acceleratore su "Start"·Premere l'archetto di innesto della trasmissione contro la parte superiore del manico·Controllare ed eventualmente sostituire le candele·Pulire il filtro dell'aria·Far ruotare le lame·Ricaricare la batteria dello starter·Mettere in funzione la macchina su una superficie già tosata

Potenza del motore ridotta ·Correggere l'altezza di taglio·Affilare / sostituire le lame·Pulire il canale di scarico / il corpo della macchina·Pulire il filtro dell'aria·Diminuire la velocità di esercizio

Taglio non netto·Affilare / sostituire le lame·Correggere l'altezza di taglio

Il box raccoglierba non si riempie a suffi cienza·Correggere l'altezza di taglio·Lasciare asciugare il prato·Affilare / sostituire le lame·Pulire la griglia del box raccoglierba·Pulire il canale di scarico / il corpo della macchina

La trazione ruote non funziona·Regolare il cavo bowden·Cinghia trapezoidale difettosa·Rivolgersi a un'officina dell'assistenza clienti·Rimuovere la sporcizia dalla trazione ruote, dalla cinghia dentata e dalla trasmissione·Lubrificare i pignoni con olio a spray (ruota dentata motrice sull'albero della trasmissione)

Con la trasmissione inserita le ruote non girano·Serrare i bulloni delle ruote·Mozzo difettoso·Cinghia trapezoidale difettosa·Rivolgersi a un'officina dell'assistenza clienti

La macchina produce vibrazioni eccessive·Controllare le lame

In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al nostro Servizio assistenza clienti di zona.

Dichiarazione di conformità CE

■ vedere le istruzioni di montaggio

Riparazione

Gli interventi di riparazione possono essere eseguiti esclusivamente da centri di assistenza o ditte specializzate autorizzate.

Smaltimento

Non smaltire vecchie macchine, pile o batterie con i rifi uti domestici!

Imballaggio, macchina e accessori sono prodotti con materiali riciclabili e devono essere smaltiti di conseguenza.

Garanzia

Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.

La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:

■ utilizzo corretto della macchina
- rispetto delle istruzioni per l'uso
■ impiego di ricambi originali

■ tentativi di riparazione sulla macchina
■ modifiche tecniche alla macchina
■ impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico)

Sono esclusi dalla garanzia:

■ danni alla vernice riconducibili alla normale usura

■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXXXXX (X)
■ motori a combustione – Per questi valgono le norme di garanzia del produttore del motore

Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.

Merk - fare for personskader!

Merk - fare for personskader!

Advarsel - Brannfare!

Merk - fare for personskader!

Merk - fare for personskader!

Merk - fare for personskader!

Merk - fare for personskader!

Merk - fare for personskader!

su nuotoliniu kuro valdikliu

Materiale consumabile
