4731 VSI-A - Zāles pļāvējs SOLO - Bezmaksas lietošanas instrukcija

Produkta veids	Zāles pļāvējs ar benzīna dzinēju
Zīmols	Solo
Modelis	4731 VSI-A
Degviela	Bezsvina benzīns un 4-taktu motoreļļa
Tvertnes tilpums	Apmēram 0,6 L eļļas; benzīns atbilstoši dzinējam
Pļaušanas augstums	Regulējams centralizēti vai uz katra riteņa, vairāki līmeņi
Pļaušanas sistēma	Rotējošs asmens
Zāles savācējs	Ar līmeņa indikatoru, tilpums nav norādīts
Papildu funkcijas	Sadrumstalotājs (pēc izvēles), sānu izmešana (pēc izvēles), riteņu piedziņa (pēc izvēles), asmens sajūgs (pēc izvēles)
Iedarbināšana	Manuāla (trosis) vai elektriska (pēc izvēles)
Drošības ierīces	Drošības stienis, atstarotājs, dzinēja apturēšana, kad atlaists
Stūres regulēšana	Augstums regulējams ar pogām vai fiksatoru
Regulārā apkope	Tīrīšana pēc lietošanas, asmens pārbaude un asināšana, motoreļļas maiņa, gaisa filtra un aizdedzes sveces nomaiņa
Uzglabāšana	Salocīt stūri, iztukšot tvertni, uzglabāt sausumā, bez sala
Garantija	Likuma garantija, nolietojamās daļas izslēgtas
Paredzētais lietojums	Privātais zāliens, tikai sausa zāle
Nav piemērots	Publiskās vietas, parki, sports, lauksaimniecība, rūpniecisks lietojums

Bieži uzdotie jautājumi - 4731 VSI-A SOLO

Kā iedarbināt Solo 4731 VSI-A zāles pļāvēju?

Pārliecinieties, ka tvertnē ir benzīns un eļļa. Pavelciet drošības stieni pret stūri, tad strauji pavelciet iedarbināšanas trosi. Ja dzinējs ir auksts, izmantojiet starteri vai pirmpielietes pogu atbilstoši modelim. Elektriskai iedarbināšanai (pēc izvēles) pagrieziet atslēgu pēc drošības stieņa aktivizēšanas.

Kā regulēt pļaušanas augstumu?

Izslēdziet dzinēju un pagaidiet, kamēr asmens apstājas. Atbilstoši modelim izmantojiet centralizēto regulēšanu (poga vai svira) vai katra riteņa individuālo regulēšanu. Pārliecinieties, ka visi riteņi ir vienādā līmenī, lai pļaušana būtu vienmērīga.

Zāles savācējs nepiepildās pareizi, ko darīt?

Pārbaudiet pļaušanas augstumu (pārāk augsts var samazināt piepildīšanos). Ļaujiet zālei nožūt pirms pļaušanas. Asiniet vai nomainiet asmeni, ja tas ir atslāvis. Notīriet savācēja režģi un izmešanas kanālu.

Vai es varu lietot pļāvēju uz slapjas zāles?

Nē, ir aizliegts lietot ierīci lietus laikā vai uz slapjas zāles. Tas var sabojāt mašīnu un radīt drošības risku.

Kā uzstādīt sadrumstalotāja komplektu?

Izslēdziet dzinēju un pagaidiet, kamēr asmens apstājas. Noņemiet zāles savācēju, paceliet atstarotāja vāku un ievietojiet sadrumstalotāja komplektu izmešanas atverē, līdz tas nofiksējas. Lietojiet to tikai tad, ja zāle nav augstāka par 8 cm.

Ko darīt, ja dzinējs neiedarbojas?

Pārbaudiet benzīna un eļļas līmeni. Iestatiet dzesēšanas regulatoru uz Start (Sākt). Aktivizējiet starteri vai pirmpiepildiet, ja nepieciešams. Pārbaudiet aizdedzes sveci un gaisa filtru. Pārliecinieties, ka asmens griežas brīvi. Uzlādējiet iedarbināšanas akumulatoru, ja tāds ir.

Kā apkopt pļaušanas asmeni?

Valkājiet cimdus. Pēc katras lietošanas notīriet asmeni. Regulāri pārbaudiet, vai tas nav bojāts vai atslāvis. Lieciet asmeni asināt vai nomainīt pie pilnvarota speciālista. Nelīdzsvarots asmens rada vibrācijas.

Riteņu piedziņa nedarbojas, ko pārbaudīt?

Pārliecinieties, ka dzinējs darbojas. Ja piedziņa neieslēdzas, noregulējiet Bowden trosi (dzinēju izslēgtu). Pārbaudiet ķīļsiksnu un riteņu brīvu griešanos. Ja problēma turpinās, sazinieties ar servisa centru.

Kā izliet motoreļļu?

Uzsildiet dzinēju, tad izslēdziet to. Novietojiet trauku zem izliešanas atveres. Atskrūvējiet aizbāzni un ļaujiet eļļai iztecēt. Ielejiet jaunu eļļu atbilstoši dzinēja ražotāja ieteikumiem. Utilizējiet veco eļļu pārstrādes centrā.

Kādas ir būtiskākās drošības ierīces?

Drošības stienis (aptur asmeni un/vai dzinēju, ja tiek atlaists), atstarotājs (novērš izmešanu) un iedarbināšana, kas prasa noturēt stieni. Nekad neizslēdziet šīs ierīces. Valkājiet stiprus apavus un garas bikses.

LIETOŠANAS INSTRUKCIJA 4731 VSI-A SOLO

Mootor võib veel pärast väljalülitamist edasi töötada. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Masin tera juhtkangiga

Mootor võib veel pärast väljalülitamist edasi joosta. Pärast väljalülitamist tuleb veenduda, et mootor on peatunud.

Pealekanne (valikuline) (2)

Tähelepanu!

■ Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar plāvēju būtu drošs un tā lietošanas laikā nerastos traucējumi. ■ Ievērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus. Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam.

Simbolu paskaidrojums

Uzmanību!

Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

Fotoaparāta simbols norāda uz attēliem.

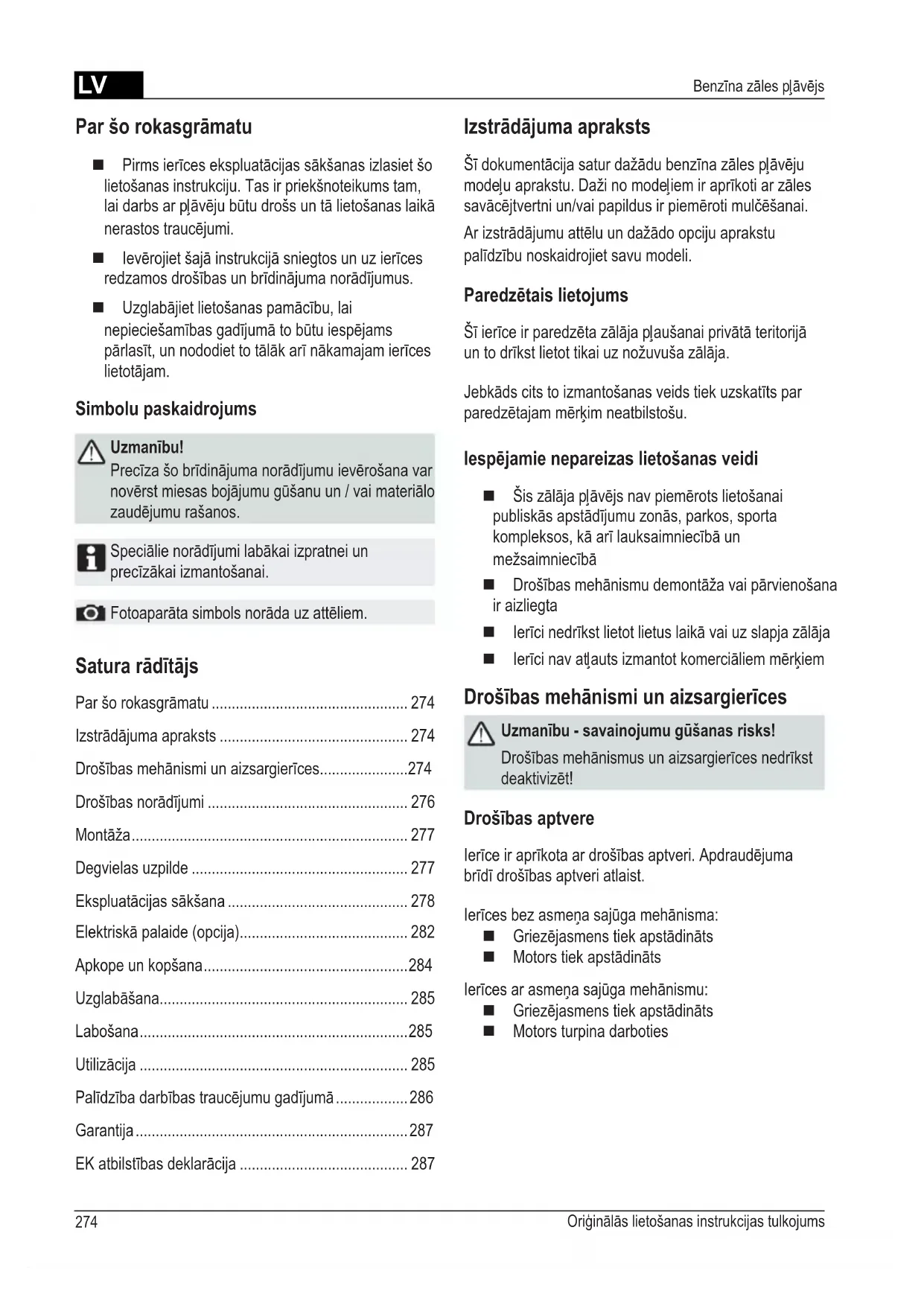

Satura rādītājs

Par šo rokasgrāmatu 274 Izstrādājuma apraksts 274 Drošības mehānismi un aizsargierīces. 274 Drošības norādījumi 276 Montāža. 277 Degvielas uzpilde 277 Ekspluatācijas sākšana 278 Elektriskā palaide (opcija). 282 Apkope un kopšana 284 Uzglabāšana. 285 Labošana. 285 Utilizācija 285 Palīdzība darbības traucējumu gadījumā. 286 Garantija 287 EK atbilstības deklarācija 287

Izstrādājuma apraksts

Šī dokumentācija satur dažādu benzīna zāles pļāvēju modeļu aprakstu. Daži no modeļiem ir aprīkoti ar zāles savācējvertni un/vai papildus ir piemēroti mulčēšanai.

Ar izstrādājuma attēlu un dažādo opciju aprakstu palīdzību noskaidrojiet savu modeli.

Paredzētais lietojums

Šī ierīce ir paredzēta zālāja pļaušanai privātā teritorijā, un to drīkst lietot tikai uz nožuvuša zālāja.

Jebkāds cits tās izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu.

Iespējamie nepareizas lietošanas veidi

■ Šis zālāja plāvējs nav piemērots lietošanai publiskās apstādījumu zonās, parkos, sporta kompleksos, kā arī lauksaimniecībā un mežsaimniecībā. Drošības mehānismu demontāža vai pārveidošana ir aizliegta. Ierīci nedrīkst lietot lietus laikā vai uz slapja zālāja. Ierīci nav atļauts izmantot komerciāliem mērķiem.

Drošības mehānismi un aizsargierīces

Uzmanību - savainojumu gūšanas risks! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Drošības aptvere

Ierīce ir aprīkota ar drošības aptveri. Apdraudējuma brīdī drošības aptveri atlaist.

Ierīces bez asmens sajūga mehānisma:

Atvairītājs pasargā no nopļautā zālāja izsviešanas gaisā.

1	Startera trose 9 Griesanas augstuma regulētājs*
2	Palaide, apstādināšana* 10 Asmena sajūga mehānisms*
3	Ritenu piedziñas mehānisms*	11	Bezpakāpju variātora pārnesumkārba*
4	Drošības aptvere 12 Lietošanas instrukcija
5	Ergonomisks augstuma regulētājs * 13 Izsviedes ieliktnis*
6	Iepildes limena indicatoris* 14 Noslēgvāks*
7	Atvairītājs* 15 Mulčešanas komplektis*
8	Zales savācējtverte* * atkarībā no modela

Simboli uz ierīces

Uzmanibu!Lietojot ieveroft ipašu piesardzibu.	Pirms darboşanás ar griezejmehanismu atvienot aizdedzes smeču kontaktspraudni.
Pirms ekspluatăcijas sākšanas izlasit lietošanas instrukciju!	Atlaist motora bredzi.
Nepițaut trešo personu uzturešanos riska zonā! lesegrìteu piedzișas mehanismu.
Rokas un kajas turēt pienăcīgā attalumā no griezejmehanisma!	Gazes tālvadības sistēma palaidei / apstādinăsanai.
leveroft attalumu līdz riska zonai.

Papildu simboli ierīcei ar elektrisko palaidi

Uzmanību! Apdraudējums strāvas trieciena dēļ.

Pieslēguma vadus turēt pienācīgā attālumā no griezējasmeņiem.

Pirms apkopes darbu veikšanas vai esot bojātam kabelim, ierīci vienmēr atvienot no elektrotīkla.

Drošības norādījumi

Uzmanību!

Ierīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā!

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Uzmanību - ugunsgrēka izcelšanās risks!

Ar degvielu uzpildītas iekārtas neuzglabāt ēkās, kurās benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm!

Nodrošināt, lai nodalījumā ap motoru, izpūtēju, akumulatora kārbu, degvielas tvertni neuzkrātos nopļautas zāles, benzīna un eļļas atliekas.

Nepieļaut trešo personu uzturēšanos riska zonā. Iekārtas vadītājs vai lietotājs ir atbildīgs par nelaimes gadījumiem, kas skar šīs personas vai to īpašumu. Bērni un citi cilvēki, kuri nav iepazinušies ar šīs lietošanas instrukcijas saturu, ierīci darbināt nedrīkst. Ievērot vietējos priekšrakstus attiecībā uz ierīces apkalpojošā personāla minimālo vecumu. Nelietot ierīci, ja tās lietotājs atrodas alkohola, narkotiku vai medikamentu izraisītā reibuma stāvoklī. Valkāt piemērotu aizsargapģērbu.

garas bikses, stabilus apavus ar neslīdošu zoli, dzirdes aizsargus.

Strādājot nogāzēs,

vienmēr pievērst uzmanību tam, lai būtu ieņemta stabila darba pozīcija; vienmēr plaut šķērseniski attiecībā pret nogāzi,

nekad neplaut virzienā uz augšu vai uz leju.

Neplaut nogāzes ar kapumu, kas pārsniedz 20°

Ar ierīci strādāt tikai pietiekamas redzamības apstākļos, ko nodrošina dienas gaisma vai mākslīgais apgaismojums. Nevērsties ar ķermeni, tās daļām un apģērbu tuvu klāt pie griezējmehānisma, ievērojot ekspluatācijas valstī spēkā esošos ierīces darbināšanas laikus. Neatstāt ekspluatācijai gatavu ierīci bez uzraudzības. Plaut tikai ar asu griezējasmeni. Nekad nedarbināt ierīci, ja ir bojātas tās aizsargierīces / aizsargrežģi. Nekad nedarbināt ierīci, ja tai nav pilnībā uzstādītas visas aizsargierīces (piemēram: atvairītājs, zāles savākšanas ierīces). Pirms katras lietošanas reizes pārbaudīt, vai ierīcei nav radušies bojājumi, pirms tālākas lietošanas bojātas detaļas nomainīt. Izslēgt motoru, nogaidīt, līdz ierīce ir pilnībā apstājusies, un atvienot aizdedzes sveču kontaktspraudni.

dodoties prom no ierīces pēc tam, kad tikusi konstatēti darbības traucējumi, pirms bloķējumu novēršanas, pirms aizsargierīču likvidēšanas, pēc saskares ar svešķermeņiem

Pirms atkārtotas zāles pļāvēja iedarbināšanas un darba atsākšanas pārbaudiet, vai ierīcei nav radušies bojājumi, un veiciet nepieciešamos labošanas darbus.

Uzspraust aizdedzes sveci un iedarbināt motoru

pēc darbības traucējumu novēršanas (skat. darbības traucējumu tabulu) un ierīces pārbaudes, pēc ierīces tīrīšanas

Rūpīgi pārbaudīt visu pļaujamo teritoriju, aizvākt visus atrastos svešķermeņus. Īpašu piesardzību ievērot, apgriežot zāles pļāvēju pļaušanai pretējā virzienā vai zāles pļāvēju velkot tuvāk sev.

Nebraukt ar zāles pļāvēju uz šķēršļiem (piem., zariem, koku saknēm). Nopļauto zāli izņemt tikai tad, kad ir apstādināts motors. Šķērsojot ar zāles pļāvēju virsmu, kas nav pļaujama virsma, izslēgt motoru / griezējasmeni. Ierīci nekad necelt vai nenest ar ieslēgtu motoru. Neēst un nedzert degvielas vai motoreļļas iepildes laikā.

Montāža

Ņemt vērā klāt pievienotās montāžas instrukcijas norādes.

Uzmanību!

Ierīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža.

Degvielas uzpilde

Pirms ekspluatācijas sākšanas nepieciešams zāles pļāvējā iepildīt degvielu.

Brīdinājums - ugunsgrēka izcelšanās risks!

Benzīnam un eļļai piemīt visaugstākā uzliesmošanas pakāpe!

Vienmēr ievērot klāt pievienotās motora ražotāja sastādītās lietošanas instrukcijas norādes.

Ekspluatācijas vielas

	Benzīns Motorella
Marka	parastais benzīns/ svinu nesaturošais benzīns	skatīt motora ražotāja norādes
lepildāmais daudzums	skatīt motora ražotāja norādes	apm. 0,6 l

Drošība

Brīdinājums!

Nekad nedarbināt motoru slēgtās telpās. Saindēšanās risks!

■ Benzīnu un eļļu drīkst uzglabāt tikai šim mērķim piemērotās tvertnēs. Benzīnu un eļļu iepildīt vai tvertni iztukšot tikai, motoram esot atdzisušam. Neiepildīt benzīnu un eļļu, motoram darbojoties. Nepārpildīt tvertni (benzīns izplešas). Degvielas uzpildes laikā nesmēķēt.

Neatvērt degvielas tvertnes vāciņu motora darbības laikā vai, motoram esot karstam. Bojātu tvertni vai tvertnes vāciņu nomainīt. Tvertnes vāciņu vienmēr cieši noslēgt. Ja notikusi benzīna noplūde:

nedarbināt motoru, izvairīties no aizdedzināšanas mēģinājumu veikšanas, notīrīt ierīci.

Ja notikusi motoreļļas noplūde:

nedarbināt motoru, izplūdušo motoreļļu savākt, izmantojot eļļas absorbentus vai lupatas, veikt noteikumiem atbilstošu utilizāciju, notīrīt ierīci.

Izlietoto eļļu:

neizmest sadzīves atkritumos, neliet kanalizācijas sistēmās, notekcaurulēs vai uz augsnes.

Mēs rekomendējam izlietoto eļļu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Degvielas uzpilde

1. Noskruvēt tvertnes vāciņu, novietot uz tīras virsmas.
2. Benzīna iepildei izmantot piltuvi.
3. Tvertnes iepildes atveri cieši noslēgt un iztīrīt.

Motoreļļas uzpilde

Ekspluatācijas sākšana

Uzmanību!

Ja griezējmehānisms vai stiprinājuma detaļas ir vaļīgas, bojātas vai nolietotas, ierīci darbināt nedrīkst!

Pirms katras ierīces ieslēgšanas reizes veiciet vizuālu pārbaudi.

Kamerā simbols, kas ir redzams nākamajās lappusēs, norāda uz attēliem, 4.-7. lpp.

Griešanas augstuma noregulēšana

Uzmanību - savainojumu gūšanas risks!

Griešanas augstumu regulēt tikai tad, kad ir izslēgts ierīces motors un griezējasmeņš nekustas.

• Visus riteņus vienmēr noregulēt vienādā griešanas augstumā. Griešanas augstums ir atkarīgs no modeļa.

Centrālā regulēšana (C)

1. Centrālās regulēšanas mehānisma pogu turēt nospiestu (c/1).

Isaka zalaja iegusanai centrala augstuma regulestanas mehanisma rokturi spiest uz leju (2) Garaka zalaja iegusanai centrala augstuma regulesanas mehanisma rokturi vilkt uz augsu (2) Centrala augstuma regulesanas mehanisma pakape tiek uzradita (1/3)

1. Pogu atlaist nepiecesamajā griesanas augstumā.

Asu regulësana vai centrala regulešana (12, 3)

1. Atblokešanas sviru spiest saniski un pieturet.
2. Sviru bīdīt pa kreisi vai pa labi nepiečiesamajā griesanas augstūmā.
3. Laut svirai nofikséties.
4. Raudzities, lai visiem riteniem butu vienada fiksacijas pozicija.

Atsevisku riteu atra regulësana vai asu regulësana (C)

1. Atblokešanas sviru spiest saniski un pieturet.
2. Sviru bīdīt pa kreisi vai pa labi nepieciesamajā griesanas augstumā.
3. Laut svirai nofikseties.
4. Raudzities, lai visiem riteniem butu vienada fiksacijas pozicija.

Atsevisku ritenu regulësana (3)

1. Atskruvet ritena skruvi.
2. Rite na skruvi iespraust nepiecesama griesanas augstuma cauruma.
3. Ritena skrūvi pievilkt.
4. Raudzīties, lai visiem riteņiem būtu vienāda cauruma pozīcija.

Centrālā asu regulēšana (10)

1. Abus īkšķus uzlikt uz asu galiem.
2. Pirkstus novietot zem pāveja korpusa.
3. Asi ar abiem īkšķiem izvilkt no līdzšinējā griešanas augstuma padziļinājuma.
4. Asi ar abiem īkšķiem pievilkt pie nepieciešamā griešanas augstuma padziļinājuma un ļaut nofiksēties.
5. Raudzīties, lai visiem riteņiem būtu vienāda fiksācijas pozīcija.

Pļaušana ar zāles savācējtvertni

Uzmanību - savainojumu gūšanas risks!

Zāles savācējtvertni noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējmehānismam nekustoties.

1. Pacelt atvairītāju un zāles savācējtvertni iekabināt turētājā (8).

Iepildes līmeņa indikators

Iepildes līmeņa indikators gaisa plūsmas iedarbības rezultātā pļaušanas laikā tiek spiests uz augšu (c).

Zāles savācējtvertnei esot pilnai, iepildes līmeņa indikators piegul tvertnei (b). Zāles savācējtvertni nepieciešams iztukšot.

Zāles savācējtvertnes iztukšošana

1. Pacelt atvairītāju.
2. Izkabināt zāles savācējtvertni un izņemt to, velkot uz aizmuguri (3).
3. Iztukšot zāles savācējtvertni.
4. Pacelt atvairītāju un zāles savācējtvertni iekabināt atpakaļ turētājā (8).

Pļaušana bez zāles savācējtvertnes

Uzmanību!

Bez zāles savācējtvertnes atļauts pļaut tikai tad, ja darbojas atvairītāja vērpšanas atsperes.

Atvairītājs, pateicoties atsperu spēkam, pieguļ pie zāles pļāvēja korpusa. Tādējādi nopļautā zāle tiek izvēsta apakšā aizmugurējā virzienā.

Mulčēšana, izmantojot mulčēšanas komplektu (opcija)

Mulčēšanas gadījumā noplautā zāle netiek savākta, bet gan paliek uz zāliena. Mulča aizsargā augsni no izžūšanas un apgādā to ar barības vielām.

Visefektīvākie rezultāti tiek sasniegti, regulāri veicot atkārtotu apgriešanu apm. par 2 cm. Tikai jauna zāle ar mīkstiem lapu audiem satrūd īsā laikā.

Zāles augstums pirms mulčēšanas: maksimāli 8 cm. Zāles augstums pēc mulčēšanas: vismaz 4 cm.

Soļu ātrumu pielāgot mulčēšanas procesam, neiet pārāk ātri.

Mulčēšanas komplekta ievietošana

Uzmanību - savainojumu gūšanas risks!

Mulčēšanas komplektu uzstādīt vai noņemt, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Noņemt zāles savācējtvertni (
2. Pacelt atvairītāju un mulčēšanas komplektu ievietot izsviedes kanālā (9).

Blokētājmehānismam ir jānofiksējas.

Ja mulčēšanas komplekts nenofiksējas, mulčēšanas komplektam un griezējasmenim var tikt nodarīti bojājumi.

Mulčēšanas komplekta izņemšana

1. Pacelt atvairītāju.
2. Atlaist mulčēšanas komplekta blokētājmehānismu (0/1).
3. Izvilkt mulčēšanas komplektu (10/2).

Pļaušana ar sānu izsviedēju (opcija)

Uzmanību - savainojumu gūšanas risks!

Sānu izsviedēju noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

Sānu izsviedēja ievietošana

1. Izņemt zāles savācējtvertni un ievietot mulčēšanas komplektu.
2. Atvērt un pieturēt sēņu izsviedēja pārsegu (1/1).
3. Ievietot sēņu izsviedēja kanālu (10/2).
4. Pārsegu lēni vērt ciet. Pārsegs pasargā sēņu izsviedēja kanālu no izkrišanas.

Sēņu izsviedēja noņemšana

1. Atvērt un pieturēt sēņu izsviedēja pārsegu (c1/1).
2. Izņemt sēņu izsviedēju un aizvērt pārsegu (1/2).

Roktura augstuma noregulēšana (opcija)

Pogas regulēšana

1. Abas pogas pie augšējā balansiera turēt nospiestas un iestatīt nepieciešamo pozīciju (C2/1).
2. Pogas atlaist, lai augšējais balansieris nofiksētos.

Spailu noregulēšana

1. Balansieri pieturēt un atlaist abas spailes (2/2).
2. Balansieri nostatīt nepieciešamajā pozīcijā.
3. Spailes aizvērt.

Motora palaide

Uzmanību - saindēšanās risks! Nekad nedarbināt motoru slēgtās telpās.

Uzmanību - savainojumu gūšanas risks! Palaišanas laikā ierīci nesagāzt.

• Motoru iedarbināt tikai tad, ja ir uzmontēts asmens (asmens kalpo kā pagriešanas masa)
• Silta motora iedarbināšanas laikā droseli vai iesmidzinātāja pogu NEIZMANTOT
• Nemainīt motora regulatora iestatījumus

■ Ierīci neiedarbināt, ja izvades kanāls nav nosegts ar kādu no šādām detaļām:

Zāles savācējvertne Atvairītājs Mulčēšanas komplekts

Iedarbināšanas slēdzi lietojiet ar īpašu piesardzību, atbilstoši ražotāja norādījumiem. Raugieties, lai kājas atrastos pienācīgā attālumā no griezējmehānisma. ■ Ierīci iedarbināt vietā, kur zāle ir zema

Pozīciju simboli ierīcē:

Drosele* leslēgts Izslēgts	N I I I
Gāzes tālvadības sistema* Palaide Apstādināšana
Gāzes tālvadības sistema ar droseli*	N I I I
Bezpakāpju variātora pārnesumkārba* Âtri Lēni
Asmena sajūga mehanisms* leslēgts Izslēgts

• atkarībā no modeļa

Manuāla palaide

bez gāzes tālvadības sistēmas, ar droseli

Drosele

Ieslēgts

Izslēgts

1. Drosei iestatīt pozīcija 1 (10/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (18).
4. Pēc motora uzsilšanas (apm. 15-20 sekundes) droseli iestatīt pozīcija 2 (3/2).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

bez gāzes tālvadības sistēmas, ar iesmidzinātāju (6)

1. Iesmidzinātāja pogu nospiest 3x, ar laika intervālu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10°C , iesmidzinātāja pogu nospiest 5x.
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (18).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

bez gāzes tālvadības sistēmas, bez iesmidzinātāja/ droseles

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
2. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (18).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

ar gāzes tālvadības sistēmu, ar droseli

Gāzes tālvadības sistēma ar droseli

1. Gāzes sviru iestatīt pozīcijā (131).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (618).
4. Pēc motora uzsilšanas (apm. 15-20 sekundes) gāzes sviru iestatīt pozīcijā starp un (64/2).

ar gāzes tālvadības sistēmu, bez iesmidzinātāja/ droseles

Gāzes tālvadības sistēma Palaide Apstādināšana

1. Gāzes sviru iestatīt pozīcijā (20/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (18).
4. Pēc motora uzsilšanas (apm. 15-20 sekundes) gāzes sviru iestatīt pozīcijā starp un (20/).

ar gāzes tālvadības sistēmu, ar iesmidzinātāju (6)

Gāzes tālvadības

sistēma

Palaišana

Apturēšana

1. Gāzes sviru iestatīt pozīcijā (20/1).
2. Iesmidzinātāja pogu nospiest 3x, ar laika intervalu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10°C, iesmidzinātāja pogu nospiest 5x.
3. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
4. Palaišanas trosi lēni izvilkt un pēc tam ļaut tai attīties atpakaļ (18).
5. Tiklīdz motors sāk darboties, gāzes sviru atbilstoši nepieciešamajam apgriezienu skaitam iestatīt.

Elektriskā palaide (opcija)

Elektriskā palaide ar iesmidzinātāju (6)

1. Gāzes sviru iestatīt pozīcijā "PALAIDE" (15/1).
2. Iesmidzinātāja pogu nospiest 3x, ar laika intervalu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10°C, iesmidzinātāja pogu nospiest 5x.
3. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
4. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (19).
5. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakaļ pozīcijā „0").
6. Gāzes sviru atbilstoši nepieciešamajam motora apgriezienu skaitam iestatīt pozīcijā starp un (c5/2).

Elektriskā palaide bez iesmidzinātāja/droseles (15)

1. Gāzes sviru iestatīt pozīcijā „PALAIDE“ (15/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (19).
4. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakaļ pozīcijā „0").
5. Gāzes sviru atbilstoši nepieciešamajam motora apgriezienu skaitam iestatīt pozīcijā starp un (45/2).

Asmens sajūga mehānisms (opcija)

Asmens sajūga

mehānisms

Ieslēgts

Ar asmens sajūga mehānisma palīdzību iespējams griezējāsmeni saslēgt un atslēgt motora darbības laikā.

Griezējāsmeņa saslēgšana

1. Drošības aptveri vilkt pie augšējā balansiera un pieturēt (197) - Drošības aptvere nenofiksēsies.
2. Sajūga sviru bīdīt virzienā, kas vērsts prom no ķermeņa (1/1) - Griezējasmens tiek saslēgts.

Griezējasmens atslēgšana.

1. Atlaist drošības aptveri (26).
2. Griezējasmens tiek atslēgts.
3. Sajūga svira atgriežas sākuma stāvoklī (21/2).

Motora izslēgšana

Ierīce bez asmens sajūga mehānisma

1. Gāzes sviru iestatīt pozīcijā

1. Atlaist drošības aptveri (25).
2. Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties!

Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecinieties, ka motors ir apstājies.

Lericēšanas mehānisms

Asmeņa sajūga mehānisms

Mehānisms

Ieslēgt/izslēgt

1. Atlaist drošības aptveri (1025).
2. Gāzes sviru iestatīt pozīcijā
3. Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties!

Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecinieties, ka motors ir apstājies.

Riteņu piedziņas mehānisms (opcija) (2)

Uzmanību!

Pārnesumkārbu pieslēgt klāt tikai motoram darbojoties.

Riteņu piedziņas mehānisma ieslēgšana

1. Pārnesumkārbas slēguma aptveri spiest pret augšējo balansieri un pieturēt (22) - pārnesumkārbas slēguma aptvere nenofiksēsies. - Riteņu piedziņas mehānisms tiek ieslēgts.

Riteņu piedziņas mehānisma izslēgšana

1. Pārnesumkārbas slēguma aptveri atlaist (24).
2. Riteņpiedziņas mehānisms izslēdzas.

Bezpakāpju variatora pārnesumkārba (Speed Control) (opcija)

Bezpakāpju

variatora

pārnesumkārba

Ātri Lēni

Izmantojot bezpakāpju variatora pārnesumkārbu, bezpakāpju režīmā iespējams mainīt zāles pļāvēja braukšanas ātrumu.

Uzmanību!

Sviru darbināt tikai motora darbības laikā.

Pārslēgšana bez motora piedziņas mehānisma var nodarīt bojājumus piedziņas mehānismam.

Lielāka ātruma sasniegšanai sviru (23)

vikt virzienā (23/2)

Mazāka ātruma sasniegšanai sviru (23) vilkt

virzienā (23/1)

Braukšanas ātrumu vienmēr pielāgot traktora aug

snei un zālāja stāvoklim.

Apkope un kopšana

Uzmanību - savainojumu gūšanas risks!

• Pirms visu apkopes un kopšanas darbu veikšanas vienmēr izslēgt motoru un atvienot aizdedzes sveču kontaktspraudni.
• Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies. Veicot griezējasmens apkopi vai izpildot pie takopsanas darbus, vienmēr nēsāt darba cimdus!

Regulāri pārbaudīt zāles savākšanas mehānisma darbību un nodiluma pakāpi. Ierīci iztīrīt pēc katras lietošanas reizes. Neapšļakstīt ierīci ar ūdeni. Tajā iekļuvis ūdens var izraisīt darbības traucējumus (aizdedzes sistēma, karburators). Regulāri pārbaudīt, vai griezējasmenim nav radušies bojājumi. Nomainīt bojātos skaņas slāpētājus.

Plaujēja sasvēršana

Atkarībā no motora ražotāja:

karburatoram / gaisa filtram ir jābūt vērstam uz augšu (26) ■ aizdedzes svecei ir jābūt vērstai uz augšu (27)

Ievērojiet motora ražotāja lietošanas instrukcijas norādījumus!

Griezējmehānisma atkārtota asināšana / nomaiņa

Nerusus vai bojātus griezējmehānismus drīkst nodot asināšanai / nomaiņai tikai kādā no servisa centriem vai pilnvarotā specializētajā darbnīcā. Atkārtoti uzasinātiem griezējmehānismiem nepieciešams veikt balansēšanu.

Uzmanību!

Neizbalansēti asmeņi rada pārāk spēcīgas vibrācijas un nodara bojājumus pļāvējam.

Startera akumulatora uzlāde (opcija)

Startera akumulatoram apkope nav nepieciešama, un to normālos apstākļos uzlādē pats pļāvējs. Izņēmuma gadījumos akumulatora uzlāde ir jāveic lietotājam:

■ pirms pirmreizējas pļāvēja ekspluatācijas, ja akumulators ir izlādējies, pirms ziemas pārtraukuma vai ilgāku dīkstāvju gadījumā (>6 mēneši)

Lādēšanas process:

1. Izņemt lādētāju no akumulatora kārbas.
2. Akumulatora kabeli atvienot no motora kabeļa (38).
3. Akumulatora kabeli savienot ar lādētāja kabeli (9).
4. Lādētāju pieslēgt pie elektrotīkla. Elektrotīkla spriegumam ir jābūt vienādam ar lādētāja darba spriegumu.

Aptuvenais lādēšanas laiks ir 36 stundas. Izmantot tikai klāt pievienoto oriģinālo lādētāju.

Uzmanību!

• Startera akumulatoru uzglabāt tikai sausās, labi vēdinātās telpās. Lādēšanas laikā zāles pļāvēju nedarbināt.

Motora kopšana

Motoreļļas nomaiņa

1. Eļļas izlaišanai sagatavot piemērotu eļļu.
2. Eļļai caur eļļas iepildes atveri ļaut pilnībā iztecēt vai veikt eļļas izsūkšanu.

Nolietoto eļļu utilizēt videi nekaitīgā veidā!

Mēs rekomendējam izlietoto eļļu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Izlietoto eļļu

neizmest sadzīves atkritumos - neliet kanalizācijas sistēmā vai notekūdeņos, neliet uz augsnes

Gaisa filtra nomaiņa

Ievērot motora ražotāja norādes.

Aizdedzes sveces nomaiņa

Ievērot motora ražotāja norādes.

Riteņu piedziņas mehānisms (opcija)

Boudena troses iestatīšana

Ja motora darbības laikā riteņu piedziņas mehānismu vairs nav iespējams ieslēgt vai izslēgt, jāpielāgo attiecīgā Boudena trose.

Uzmanību!

Boudena trosi pārregulēt tikai, motoram esot izslēgtam.

1. Regulēšanas detaļu pie Boudena troses grieziet bultiņas virzienā (30).
2. Lai pārbaudītu iestatījumu, iedarbiniet motoru un ieslēdziet riteņu piedziņas mehānismu.
3. Ja riteņu piedziņas mehānisms vēl aizvien nedarbojas, zāles pļāvējs ir jānogādā servisa centrā vai pilnvarotā specializētā darbnīcā.

Dzenošā zobrata eļļošana

Laiku pa laikam ar izsmidzināmu eļļu ieeļļojiet zobratu uz dzenošās vārpstas.

Riteņu piedziņas mehānisma pārnesumkārbai apkope nav nepieciešama.

Uzglabāšana

Uzmanību - sprādzienbīstamība!

Ierīci neuzglabāt atklātas liesmas vai karstuma avota tuvumā.

Ļaujiet motoram atdzist. Lai pļāvējs uzglabāšanas laikā aizņemtu pēc iespējas mazāk vietas, nolaidiet uz leju augšējo balansieri (1, 32). Ierīci uzglabāt sausā vietā, kurai nevar piekļūt bērni un citas nepiederošas personas. Startera akumulatoru uzglabāt no sala iedarbības aizsargātā vietā. Laiku pa laikam veikt startera akumulatora lādēšanu. Iztukšojiet benzīna tvertni. Izvelciet aizdedzes sveces kontaktspraudņus.

Labošana

Labošanas darbus drīkst veikt tikai servisa centru un pilnvarotu specializētu darbnīcu speciālisti.

Utilizācija

Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem!

Iepakojums, ierīce un tās piederumi ir ražoti no otrreiz pārstrādājamiem materiāliem, un tie ir atbilstoši jāutilizē.

Palīdzība darbības traucējumu gadījumā

Uzmanību!

Asmeņus un motora vārpstu nedrīkst taisnot.

Traucējumi Risinājums
Motors nesāk darboties ·	lepildīt degvielu · Gāzes sviru iestatīt pozīcijā „Palaide“ · leslēgt droseli · Motora slēdža aptveri spiest augšējā balansiera virzienā · Pārbaudī aizdedzes sveces, nepieciěsamības gadījumā nomainīt · Iztīrīt gaisa filtru · Brīvi pagriezt plaušanas asmeni · Veikt startera akumulatora papildu lādēšanu · ledarbināt ierīci uz nopłautas virsmas
Motora jauda samazinās ·	Izmainīt griešanas augstumu · Atkārtoti uzasināt / nomainīt plaušanas asmeni · Iztīrīt izsviedes kanālu /korpusu · Iztīrīt gaisa filtru · Samazināt darba ātrumu
Nevienmērīgs plāvums	· Atkārtoti uzasināt / nomainīt plaušanas asmeni · Izmainīt griešanas augstumu
Zāles savācējtvertne tikai dalēji savāc nopłauto zāli	· Izmainīt griešanas augstumu · Laut zālājam nožūt · Atkārtoti uzasināt / nomainīt plaušanas asmeni · Iztīrīt zāles savācējtvertnes režgi · Iztīrīt izsviedes kanālu /korpusu
Nedarbojas riteŋu piedziñas mehānisms	· Pieregulēt Boudena trosi · Bojāta kīlsiksnā · Doties uz klientu apkalpošanas centra darbnīcu · Likvidēt netīrumus riteŋu piedziñas mehānismā, zobsiksnā un pārnesumkārbā · Tukšgaitas sajūgus (dzenošo zobratu uz dzenošās vārpstas) iejjlot ar izsmidzināmo ellu
Riteni, esot ieslēgtai pārnesumkārbai, negriežas	· Pievilkt riteŋu skruves · Bojāta riteŋa rumba · Bojāta kīlsiksnā · Doties uz klientu apkalpošanas centra darbnīcu
lerice neparasti stipri vibre	· Pārbaudīt plaušanas asmeni

Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.

Pārbaudes veikšana pie speciālista ir nepieciešama vienmēr:

pēc uzbraukšanas uz šķērsli, pēkšņi apstājoties ierīces motoram, pārnesumkārbas bojājumu gadījumā, bojātas ķīļsiksnas gadījumā, asmeņa saliekšanās gadījumā, motora vārpstas saliekšanās gadījumā

EK atbilstības deklarācija

skatīt montāžas instrukciju

Garantija

Iespējamos materiāla vai ražošanas brāķus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja:

■ ierīce tiek lietota pareizā veidā, tiek ievēroti lietošanas instrukcijas norādījumi, tiek izmantotas oriģinālās rezerves daļas

■ ierīcē veikti pašu spēkiem veikti mēģinājumi, ■ ierīcē veiktas tehniskās konstrukcijas izmaiņas, ■ ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriska labuma mērķiem)

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā

■ dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmi XXXXXX (X) iekšdedzes motoriem - uz tiem attiecas atsevišķi attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

Priekš šī vadovo
