Vrsta izdelka	Kosilnica z bencinskim motorjem
Znamka	Solo
Model	4731 VSI-A
Gorivo	Neosvinčeni bencin in motorno olje 4-takt
Prostornina rezervoarja	Približno 0,6 L olja; bencin glede na motor
Višina košnje	Centralno nastavljiva ali po kolesih, več stopenj
Sistem košnje	Rotacijski nož
Koš za travo	Z indikatorjem nivoja, prostornina ni navedena
Dodatne funkcije	Komplet za mulčenje (neobvezno), bočni izmet (neobvezno), pogon koles (neobvezno), sklopka noža (neobvezno)
Zagon	Ročni (vrv) ali električni (neobvezno)
Varnostne naprave	Varnostna letvica, odbojna loputa, zaustavitev motorja ob sprostitvi
Nastavitev ročaja	Višina nastavljiva z gumbi ali zaporo
Redno vzdrževanje	Čiščenje po uporabi, preverjanje in brušenje noža, menjava motornega olja, zamenjava zračnega filtra in svečke
Shranjevanje	Zložite ročaj, izpraznite rezervoar, shranjujte na suhem, brez zmrzali
Garancija	Zakonska garancija, obrabljivi deli niso vključeni
Predvidena uporaba	Zasebna trata, samo suha trava
Ni primerno za	Javne površine, parki, šport, kmetijstvo, industrijska uporaba

Pogosto zastavljena vprašanja - 4731 VSI-A SOLO

Kako zagnati kosilnico Solo 4731 VSI-A?

Prepričajte se, da je v rezervoarju bencin in olje. Potegnite varnostno letvico proti ročaju, nato hitro potegnite zaganjalno vrv. Če je motor hladen, uporabite dušilko ali gumb za polnjenje v skladu z modelom. Za električni zagon (neobvezno) obrnite ključ po aktiviranju varnostne letvice.

Kako nastaviti višino košnje?

Ugasnite motor in počakajte, da se nož ustavi. Glede na model uporabite centralno nastavitev (gumb ali ročica) ali individualno nastavitev koles. Prepričajte se, da so vsa kolesa na enaki stopnji za enakomerno košnjo.

Koš za travo se ne napolni pravilno, kaj storiti?

Preverite višino košnje (previsoka lahko zmanjša polnjenje). Pustite, da se trava posuši pred košnjo. Naberite ali zamenjajte nož, če je top. Očistite rešetko koša in izmetalni kanal.

Ali lahko uporabljam kosilnico na mokri travi?

Ne, prepovedano je uporabljati napravo v dežju ali na mokri travi. To lahko poškoduje stroj in predstavlja varnostno tveganje.

Kako namestiti komplet za mulčenje?

Ugasnite motor in počakajte, da se nož ustavi. Odstranite koš za travo, dvignite odbojno loputo in vstavite komplet za mulčenje v izmetalno odprtino, dokler se ne zaskoči. Uporabljajte ga le, če trava ni višja od 8 cm.

Kaj storiti, če motor ne zažene?

Preverite nivo bencina in olja. Ročico za plin postavite na Start. Po potrebi uporabite dušilko ali napolnite. Preverite vžigalno svečko in zračni filter. Prepričajte se, da se nož prosto vrti. Napolnite zaganjalno baterijo, če je na voljo.

Kako vzdrževati nož za košnjo?

Nosite rokavice. Po vsaki uporabi očistite nož. Redno preverjajte, ali je poškodovan ali top. Nož naj brusi ali zamenja pooblaščeni strokovnjak. Neuravnotežen nož povzroča vibracije.

Pogon koles ne deluje, kaj preveriti?

Prepričajte se, da motor deluje. Če se pogon ne vklopi, nastavite Bowdenovo vrvico (motor ugasnjen). Preverite klinasti jermen in kolesa, da se prosto vrtijo. Če težava vztraja, se obrnite na servis.

Kako izprazniti motorno olje?

Segrejte motor, nato ga ugasnite. Postavite posodo pod izpustno odprtino. Odvijte pokrov in pustite, da olje izteče. Nalijte novo olje v skladu s priporočili proizvajalca motorja. Rabljeno olje oddajte v reciklažni center.

Kakšne so bistvene varnostne naprave?

Varnostna letvica (ustavi nož in/ali motor, če se sprosti), odbojna loputa (preprečuje letenje delcev) in zagon, ki zahteva držanje letvice. Nikoli ne onemogočite teh naprav. Nosite trdno obutev in dolge hlače.

NAVODILA ZA UPORABO 4731 VSI-A SOLO

Spremna beseda k priročniku

Pred zagonom preberite priloženo navodilo za uporabo. To je predpogoj za varno delo in nemoteno delovanje. Upoštevajte varnostne napotke in opozorila v tej dokumentaciji in na napravi. Navodilo za uporabo shranite in ga izročite morebitnemu naslednjemu uporabniku.

Pojasnilo oznak

Pozor!

Ravnanje strogo v skladu s temi opozorili lahko prepreči poškodbe oseb in materialno škodo.

Posebna navodila za boljše razumevanje in rokovanje.

Simbol fotoaparata opozarja na slike.

Vsebina

Spremna beseda k priročniku. 106

Opis izdelka 106

Varnostne in zaščitne naprave 106

Varnostna opozorila. 108

Montaža. 109

Točenje 109

Zagon 110

Elektrichi zagon (opcija) 114

Nega in vzdrzevanje 116

Skladiscenje 117

Popravilo 117

Odstranjevanje 117

V tej dokumentaciji se opisujejo razlicni modeli bencinskih kosilnic. Nekateri modeli so opremljeni z zbiralno kosaro za travo in/ali so dodatno ustrezni za zastiranje.

Identificirajte svoj model v skladu s slikami izdelka in opisom razlicnih opcij.

Namenska uporaba

Ta naprava je namenjena za kosnjo trate v privatnem obmocju in se sme uporabljati le na suhi trati.

Drugacna ali uporaba izven tu opisane velja kot neustrezna.

Mozna neustrezna uporaba

Ta kosilnica ni ustrezna za uporabo na javnih poslopjih, v parkih, na sportnih poslopjih ter v kmetijstvu in gozdarstvu. Varnostnih naprav se ne sme demontirati niti premostiti. Naprave ne uporabljajte na dezju ali po mokri trati. Naprava ni namenjena za uporabo v industrijskem okolju.

	Pozor! Pri rokovanje z napravo bodite posebno previdni.		Pred deli na rezalnem sklopu izvlecite vtič vžígalne svečke.
	Pred zagonom skrbno preberite navodilo za uporabo!		Spustite zavoro motorja.
	Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe!		Vklopite pogon koles.
	Z rokami in nogami se ne približujte rezalnemu sklopu!		Zagon / ustavitev daljinskega upravljanja plina.
	Vzdržujte oddaljenost od nevarnih področij.

Dodatni simboli pri napravah z elektricnim zagonom

Pozor! Nevarnost elektricnegа udara.

Prikljuci vodnik ne sme biti v blizini rezila.

Napravo pred vzdrlževalnimi deli ali v primeruspoško dovanega kabla vedno odklopite izelektricnega omrežja.

Varnostna opozorila

Pozor!

Napravo uporabljajte samo v tehnično brezhibnem stanju!

Pozor – nevarnost poškodb!

Varnostnih in zaščitnih naprav ne smete onesposobiti!

Pozor – nevarnost požara!

Stroja z natočenim gorivom ne hranite v zgradbah, v katerih bencinski hlapi lahko pridejo v stik z odprtim ognjem ali iskrami!

Področje okoli motorja, izpušne cevi, škatle za akumulator, rezervoarja za gorivo držite prosto pokošenega materiala, bencina, olja.

Poskrbite, da se v območju nevarnosti ne zadržujejo druge osebe. Upravljavec ali uporabnik stroja je odgovoren, če se drugim osebam ali njihovi lastnini zgodi nesreča. Otroci ali osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne krajevne predpise glede minimalne starosti za delo z napravo. Naprave ne uporabljajte pod vplivom alkohola, poživil ali zdravil. Nosite ustrezna delovna oblačila.

dolge hlače, trdna in nedrsljiva obutev, glušnik

Pri delih na strminah

vedno pazite na varno stojo, vedno kosite prečno ob strmini, nikoli navzgor ali navzdol

ne kosite na strminah z vzponom večjim od 20°

Delajte samo pri zadostni dnevni svetlobi ali umetni osvetlitvi

S telesom in oblačili se ne približujte rezalnemu sklopu

Upoštevajte nacionalne določbe glede časa uporabe. Za obratovanje pripravljene naprave ne puščajte brez nadzora. Kosite le z ostrim rezilom. Naprave ne poganjajte s poškodovanimi zaščitnimi napravami / zaščitnimi rešetkami. Naprave nikoli ne poganjajte brez popolnoma vgrajenih zaščitnih naprav (npr.: prestreznega zaklopa, naprav za sprejemanje trave). Napravo pred vsako uporabo preverite glede poškodb, pred vnovično uporabo dajte zamenjati poškodovane dele. Ugasnite motor, počakajte, da se naprava ustavi, in izvlecite vtič vžigalne svečke.

kadar napravo odložite, po pojavu motenj, pred sprostitvijo blokad, pred odstranitvijo zamašitev, po stiku s tujkami

Poiščite poškodbe na kosilnici in opravite potrebna popravila, preden jo zaženete znova in z njo začnete delati.

Nataknite vtič vžigalne svečke in zaženite motor.

Po odpravljanju motenj (glejte tabelo motenj) in preverjanju naprave po čiščenju naprave.

Površino za košnjo preverite v popolnosti in skrbno, odstranite vse tujke. Bodite posebej previdni pri obračanju kosilnice ali pa če kosilnico vlečete proti sebi.

Ne kosite preko ovir (npr. vej, korenin). Odrezanih drobcev odstranjujte samo pri mirujočem motorju. Izklopite motor / rezilo, če prehajate preko površine, ki ni namenjena za košnjo.

Naprave nikoli ne dvigujte ali nosite, če je motor vklopljen. Pri polnjenju bencina ali motornega olja ne jejte niti ne pijte. Ne vdihavajte bencinskih hlapov.

Montaža

Upoštevajte priloženo navodilo za montažo.

Pozor!

Napravo lahko uporabljate šele takrat, ko je v celoti montirana.

Točenje

Pred zagonom morate v kosilnico natočiti gorivo.

Opozorilo - nevarnost požara!

Bencin in olje sta visoko vnetljiva!

Vedno upoštevajte priložena navodila za uporabo proizvajalca motorja.

Obratovalna sredstva

	Bencin Motorno olje
Vrsta	običajen bencin / neosvinčeni	glejte navodila proizvajalca motorja
Polnilna količina	glejte navodila proizvajalca motorja	pribl. 0,6 l

Varnost

Opozorilo!

Motorja nikoli ne pustite teči v zaprtem prostoru. Nevarnost zastrupitve!

Bencin in olje hranite le v za to predvidenih posodah. Bencin in olje polnite ali praznite le pri mrzlem motorju na odprtem. Bencina ali olja ne polnite, če je motor vklopljen. Rezervoarja ne napolnite preveč (bencin se razširja). Med točenjem goriva ne kadite. Zamaška rezervoarja za gorivo ne odpirajte, če motor dela ali če je vroč. Zamenjajte poškodovan rezervoar ali pokrov rezervoarja. Pokrov rezervoarja morate vedno tesno zapreti. V primeru iztekanja bencina:

Motorja ne smete zagnati. Preprečite morebitni poskus vžiga. Očistite napravo.

V primeru iztekanja motornega olja:

Motorja ne smete zagnati. Iztečeno motorno olje poberite s sredstvom za vezanje olja ali krpo in strokovno odstranite. Očistite napravo.

Starega olja ne smete:

odvreči med gospodinjske odpadke, vlivati v kanalizacijo, odtok ali na tla.

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Nalivanje bencina

1. Odvijte pokrov rezervoarja in ga spravite na čisto mesto.
2. Bencin polnite z lijakom.
3. Odprtino za polnjenje rezervoarja trdno zaprite in očistite.

Polnjenje motornega olja

1. Odvijte pokrov za polnjenje olja, zamašek pospravite na čisto mesto.
2. Olje polnite z lijakom.
3. Odprtino za polnjenje olja trdno zaprite in očistite.

Zagon

Pozor!

Naprave ne smete uporabljati, če so rezalni sklop in/ali pritrdilni deli majavi, poškodovani ali obrabljeni!

Pred vsakim zagonom opravite vizualno kontrolo.

Simbol kamere na naslednjih straneh opozarja na slike na strani 4-7.

Nastavitev višine reza

Pozor - Nevarnost poškodb!

Rezalno višino nastavljajte le ob izklopljenem motorju in mirujočem rezilu.

• Na isto rezalno višino vedno nastavite vsa kolesa.
• Nastavitev rezalne višine je odvisna od modela.

Centralna nastavitev (c)

1. Gumb centralne višinske nastavitve držite pritisnjen (cV/1).

Za krajšo travo pritisnite ročaj centralne višinske nastavitve navzdol (2). Za daljšo travo povlecite ročaj centralne višinske nastavitve navzgor (2). Prikazuje se stopnja centralne višinske nastavitve (1/3).

1. Pustite gumb v želeni rezalni višini.

Osna nastavitev ali centralna nastavitev (2, 3)

1. Pritisnite in držite vzvod za odklepanje na stran.
2. Vzvod premaknite na levo ali desno v želeno rezalno višino.
3. Pustite, da se vzvod zaskoči.
4. Pazite na enak položaj zaskočitve pri vseh kolesih.

Hitra nastavitev posameznih koles ali osna nastavitev (c)

1. Vzvod za odklepanje pritisnite na stran in držite.
2. Vzvod premaknite na levo ali desno v želeno rezalno višino.
3. Pustite, da se vzvod zaskoči.
4. Pazite na enak položaj zaskočitve pri vseh kolesih.

Nastavitev posameznih koles (3)

1. Odvijte kolesni vijak.
2. Kolesni vijak vtaknite v luknjo za želeno rezalno višino.
3. Privijte kolesni vijak.
4. Pazite na enak položaj lukenj pri vseh kolesih.

Centralna osna nastavitev (C)

1. Oba palca položite na konca gredi.
2. Prste položite pod ohišje kosilnice.
3. Gred povlecite z obema palcema iz dosedanje zareze za rezalno višino.
4. Gred povlecite z obema palcema pred želeno zarezo za rezalno višino in pustite, da se zaskoči.
5. Pazite na enak položaj zaskočitve pri vseh kolesih.

Košnja z zbiralno košaro za travo

Pozor - Nevarnost poškodb!

Zbiralno košaro za travo snemite ali postavite le, če je motor izklopljen in če rezilo miruje.

1. Dvignite prestrezni zaklop in zbiralno košaro za travo obesite na držaje (R).

Kazalnik nivoja napolnjenosti

Kazalnik nivoja napolnjenosti se s pretokom zraka pri košnji pritiska navzgor (1a).

Če je zbiralna košara za travo polna, nalega kazalnik nivoja napolnjenosti na košaro (Cb). Zbirna košara za travo se mora izprazniti.

Praznjenje zbiralne košare za travo

1. Dvignite prestrezni zaklop.
2. Snemite zbiralno košaro za travo in jo odstranite nazaj (8).
3. Izpraznite zbiralno košaro za travo.
4. Dvignite prestrezni zaklop in zbiralno košaro za travo ponovno obesite na držaje (3).

Košnja brez zbiralne košare za travo

Pozor!

Kosite le pri delujoči vrtilni vzmeti prestreznega zaklopa brez zbiralne košare za travo.

Prestrezni zaklop nalega zaradi vzmetne sile na ohišje kosilnice. Trava se tako izmetava spodaj navzdol.

Zastiranje s kompletom za zastiranje (opcija)

Pri zastiranju se odrezani drobci ne zbirajo, ampak ostanejo na trati. Zastirka ščiti tla pred izsuševanjem in ga oskrbuje s hranili.

Najboljši rezultati se dosegajo z rednim vzvratnim rezanjem za pribl. 2 cm. Hitro razpade le mlada trava z mehkim listnim tkivom.

Višina trave pred zastiranjem: maksimalno 8 cm. Višina trave po zastiranju: najmanj 4 cm.

Hitrost rezanja prilagodite zastiranju, ne hodite prehitro.

Vstavljanje kompleta za zastiranje

Pozor - Nevarnost poškodb!

Komplet za zastiranje vstavite ali odstranite le, če je motor izklopljen in rezilo miruje.

1. Snemite zbiralno košaro za travo (
2. Dvignite prestrezni zaklop in komplet za zastiranje vstavite v jašek za izmetavanje (19). Zapora se mora zaskočiti.

Če se komplet za zastiranje ne zaskoči, se lahko komplet za zastiranje in rezilo poškodujeta.

Odstranjevanje kompleta za zastiranje

1. Dvignite prestrezni zaklop.
2. Sprostite zapiralo na kompletu za zastiranje (0/1).
3. Izvlecite komplet za zastiranje (10/2).

Košnja z bočnim izmetalom (opcija)

Pozor - Nevarnost poškodb!

Bočno izmetalo snemite ali postavite le, če je motor izklopljen in rezilo miruje.

Vstavljanje bočnega izmetala

1. Odstranite zbiralno košaro za travo in vstavite komplet za zastiranje.
2. Odprite pokrov za bočno izmetalo in ga čvrsto držite (1/1).
3. Vstavite kanal za bočno izmetalo (11/2).
4. Počasi zaprite pokrov. Pokrov zavaruje kanal bočnega izmetala pred izpadanjem.

Odstranitev bočnega izmetala

1. Odprite pokrov za bočno izmetalo in ga čvrsto držite (1/1).
2. Odstranite bočno izmetalo in zaprite pokrov (1/2).

Nastavitev višine ročaja (opcija)

Nastavitev gumba

1. Oba gumba na zgornjem delu ročaja držite pritisnjena in nastavite želeni položaj (312/1).
2. Pustite gumba, da se zgornji del ročaja zaskoči.

Nastavitev sponke

1. Čvrsto držite ročaj in sprostite obe sponki (2/2).
2. Ročaj privedite v želeni položaj.
3. Zaprite sponki.

Zagon motorja

Pozor - nevarnost zastrupitve!

Motorja nikoli ne puščajte delovati v zaprtem prostoru.

Pozor - nevarnost poškodb!

Naprave pri poskusu zagona ne prevračajte.

• Motor zaženite le, če je rezilo montirano (rezilo služi kot rotacijska inercija). Pri zagonu obratovalno ogretega motorja NE uporabljajte čoka ali gumba črpalke.
• Ne spreminjajte nastavitev regulatorja na motorju.

Naprave ne zaganjajte, če kanal za izmetavanje ni prekrit z enim iz naslednjih delov:

zbiralno košaro za travo, prestrezni zaklop, kompletom za zastiranje

Sprožite stikalo zaganjalnika s posebno pozornostjo v skladu z navodili proizvajalca. Pazite na zadostno oddaljenost nog od rezalnega orodja. Zagon naprave v nizki travi.

Oznake delovnega položaja na napravi:

Čok* Vkl Izkl
Daljinski upravljanje s plinom* Start Stop
Daljinski upravljanje plina s čokom*
Menjalnik Vario* Hitro Počasi
Sklopka rezil* Vkl Izkl

• odvisno od izvedbe

Ročni zagon

brez daljinskega upravljanja plina, s čokom

Čok* Vkl

Izkl

1. Čok postavite na položaj 1 (18/1).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15-20 sekund) postavite čok na položaj 2 (3/2).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

Brez daljinskega upravljanja plina, z zaganjalno črpalko (6)

1. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (6). Pri temperaturah pod 10°C pritisnite na gumb črpalke 5x.
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

Brez daljinskega upravljanja plina, brez gonilne črpalke/čoka

1. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
2. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).

Motor ima vnaprejšnjo nastavitev plina. Spreminjanje števila vrtljajev zato ni možno.

Z daljinskim upravljanjem plina, s čokom

Daljinsko upravljanje plina s čokom

1. Vzvod za plin postavite na položaj (141).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15-20 sekund) vzvod za plin postavite na položaj med in (64/2).

brez daljinskega upravljanja plina, brez gonilne črpalke/čoka

Daljinski upravljanje plina Start Stop

1. Vzvod za plin postavite na položaj (201).
2. Varnostno streme povlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
4. Po ogrevanju motorja (pribl. 15-20 sekund) vzvod za plin postavite na položaj med i -20

z daljinskim upravljanjem plina, z zaganjalno črpalko (6)

Daljinsko upravljanje plina

Start

Stop

1. Vzvod za plin postavite na položaj (20/1).
2. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (c6). Pri temperaturah pod 10°C pritisnite na gumb črpalke 5x.
3. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
4. Vrv zaganjalnika hitro izvlecite in potem pustite, da se ponovno počasi navije (18).
5. Takoj ko motor steče, vzvod za plin prestavite glede na želeno število vrtljajev v območje med oznakama

Električni zagon (opcija)

Električni zagon z zaganjalno črpalko (6)

1. Vzvod za plin postavite na položaj (5/1).
2. 3x pritisnite na gumb črpalke v časovnem obdobju od pribl. 2 sekund (C6). Pri temperaturah pod 10°C pritisnite na gumb črpalke 5x.
3. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
4. Ključ za vžig v ključavnici obrnite do konca v desno (c9).
5. Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").
6. Vzvod za plin postavite v skladu z želenim številom vrtljajev motorja na položaj med oznakama in (c5/2).

Električni zagon brez gonilne črpalke/čoka (195)

1. Vzvod za plin postavite na položaj (5/1).
2. Varnostno streme izvlecite do zgornjega dela ročaja in ga čvrsto držite (17) - varnostno streme se ne zaskoči.
3. Ključ za vžig v ključavnici obrnite do konca v desno (19).
4. Takoj ko motor steče, pustite ključ za vžig (se vrne na položaj "0").
5. Vzvod za plin postavite v skladu z želenim številom vrtljajev motorja na položaj med oznakama in (15/2).

Sklopka rezila (opcija)

Sklopka rezila* Vklop Izklop

S sklopko rezila se lahko rezilo vklopi in odklopi, medtem ko motor nadaljuje delati.

Vklop rezila

1. Varnostno streme povlecite do zgornjega dela ročaja in čvrsto držite (197) - Varnostno streme se ne zaskoči.
2. Vzvod sklopke odmaknite od telesa (1) - Rezilo se vklopi.

Odklopite rezilo.

1. Pustite varnostno streme (25). - Rezilo se odklopi. - Vzvod sklopke prehaja v položaj mirovanja (1/2).

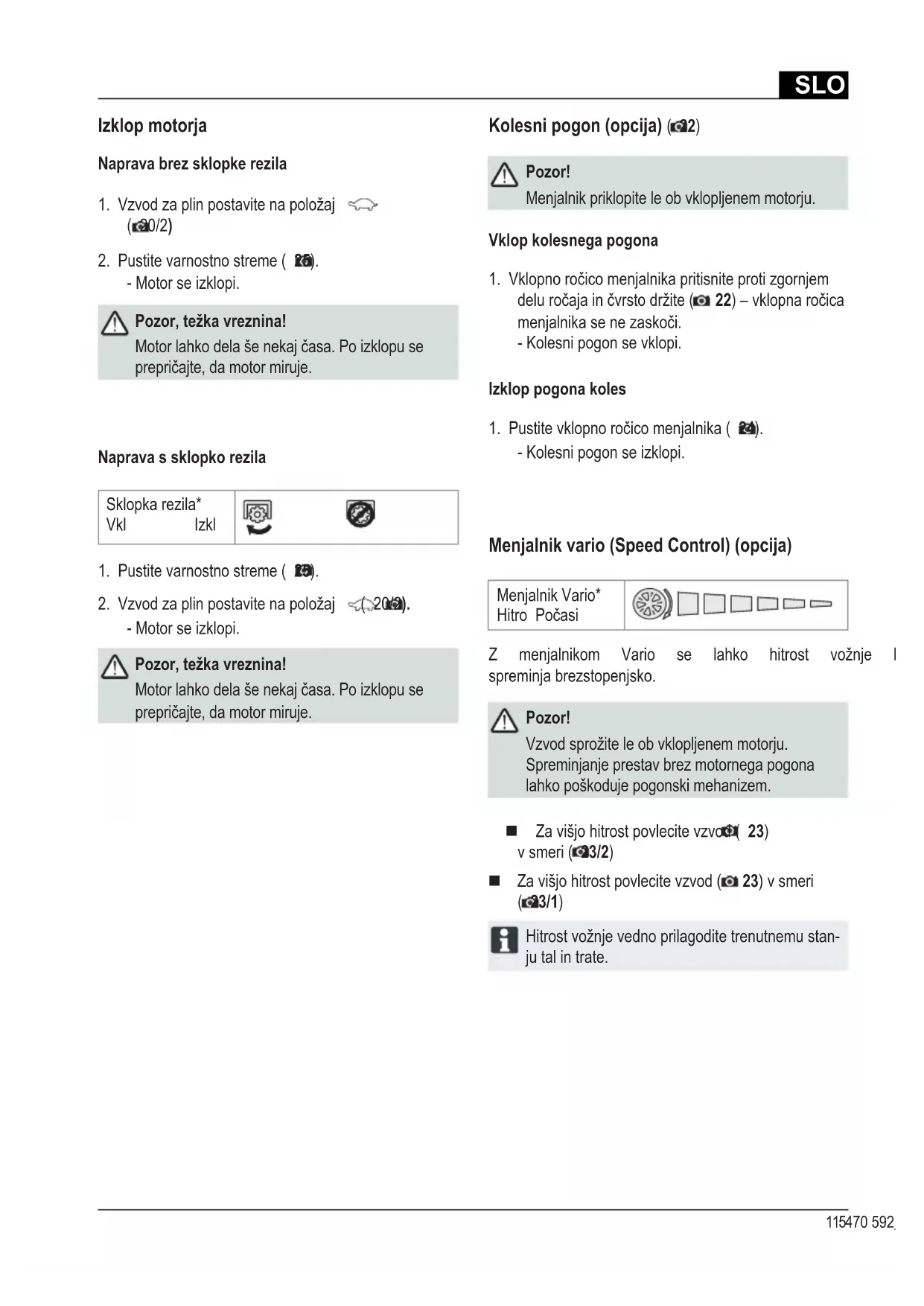

Izklop motorja

Naprava brez sklopke rezila

1. Vzvod za plin postavite na položaj (20/2)

1. Pustite varnostno streme (26). - Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Naprava s sklopko rezila

Sklopka rezila* Vkl / Izkl

1. Pustite varnostno streme (15).
2. Vzvod za plin postavite na položaj - Motor se izklopi.

Pozor, težka vreznina!

Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje.

Kolesni pogon (opcija) (2)

Pozor!

Menjalnik priklopite le ob vklopljenem motorju.

Vklop kolesnega pogona

1. Vklopno ročico menjalnika pritisnite proti zgornjem delu ročaja in čvrsto držite (22) - vklopna ročica menjalnika se ne zaskoči.
2. Kolesni pogon se vklopi.

Izklop pogona koles

1. Pustite vklopno ročico menjalnika (24).
2. Kolesni pogon se izklopi.

Menjalnik Vario (Speed Control) (opcija)

Menjalnik Vario* Hitro Počasi

Z menjalnikom Vario se lahko hitrost vožnje spreminja brezstopenjsko.

Pozor!

Vzvod sprožite le ob vklopljenem motorju. Spreminjanje prestav brez motornega pogona lahko poškoduje pogonski mehanizem.

Za višjo hitrost povlecite vzvod (23) v smeri 3/2

Za višjo hitrost povlecite vzvod (23) v smeri 3/1

Hitrost vožnje vedno prilagodite trenutnemu stanju tal in trate.

Nega in vzdrževanje

Pozor - Nevarnost poškodb!

Pred vsemi vzdrževalnimi deli in nego vedno izklopite motor in izvlecite vtič vžigalne svečke. Motor lahko dela še nekaj časa. Po izklopu se prepričajte, da motor miruje. Pri vzdrževalnih delih in negi rezila vedno nosite delovne rokavice!

• Napravo za zajemanje trave redno preverjajte glede delovanja in obrabe. Po vsaki uporabi kosilnico temeljito očistite. Naprave ne smete poškropiti z vodo. Vdor vode v uplinjač ali sistem vžiga lahko povzroči motnje v delovanju. Rezilo redno kontrolirajte glede poškodb. Pokvarjene glušnike vedno zamenjajte.

Nega kosilnice

V skladu z navodili proizvajalca motorja mora usmerjen navzgor biti naslednji del:

uplinjač / filter za zrak (26) vžigalna svečka (27)

Upoštevajte navodilo za uporabo proizvajalca motorja!

Brušenje / zamenjava rezila

Topa ali poškodovana rezila dajte izbrusiti / obnoviti le pri servisnem mestu ali pooblaščenem strokovnem obratu. Pobrušena rezila morajo biti centrirana.

Pozor!

Necentrirana rezila privedejo do močnih vibracij in poškodujejo kosilnico.

Polnjenje baterije zaganjalnika (opcija)

Baterije zaganjalnika ni potrebno vzdrževati in se v običajnem primeru polni v kosilnici. V posebnih primerih baterijo mora napolniti uporabnik:

pred prvim zagonom kosilnice - če se izprazni, pred zimo ali v primeru daljšega obdobja mirovanja (> 6 mesecev)

Postopek polnjenja:

1. Vzemite polnilnik iz predala baterije.
2. Kabel baterije odklopite od kabla motorja (18).
3. Kabel baterije povežite s kablom polnilnika (29).
4. Polnilnik priključite na električno omrežje. Napetost električnega omrežja se mora ujemati z obratovalno napetostjo polnilnika.

Polnjenje poteka približno 36 ur. Uporabljajte izključno priloženi originalni polnilnik.

Pozor!

Baterijo zaganjalnika polnite le v suhih, dobro prezračenih prostorih. - Med postopkom polnjenja kosilnice ne smete zagnati.

Nega motorja

Zamenjava motornega olja

1. Pripravite primerno posodo, v katero boste iztočili olje.
2. Pustite, da olje do konca izteče skozi odprtino za polnjenje olja ali pa ga odsesajte.

Odrabljeno motorno olje odstranite v skladu z okoljevarstvenimi predpisi!

Priporočamo, da staro olje v zaprti posodi odnesete v zbirni center ali na servisno mesto.

Starega olja ne smete

• odvreči med gospodinjske odpadke
• izlitivkanalizacionoaliodtok -razliti po tleh

Zamenjava filtra za zrak

Upoštevajte navodila proizvajalca motorja.

Zamenjava vžigalne svečke

Upoštevajte navodila proizvajalca motorja.

Kolesni pogon (opcija)

Nastavitev žičnega voda

Če se ob vklopljenem motorju kolesni pogon ne more več vklopiti ali izklopiti, morate dodatno nastaviti ustrezen žični vod.

Pozor!

Žični vod nastavljajte le ob izklopljenem motorju.

1. Obrnite nastavitveni del na žičnem vodu v smeri puščice (30).
2. Za preverjanje nastavitve zaženite motor in vklopite kolesni pogon.
3. Če kolesni pogon še vedno ne deluje, morate kosilnico odpeljati v servis ali k pooblaščenemu strokovnjaku.

Mazanje pastorka pogona

Pastorek pogona na gredi menjalnika včasih naoljite z brizgalnim oljem

Menjalnika kolesnega pogona ni potrebno vzdrževati.

Skladiščenje

Pozor - nevarnost eksplozije!

Naprave ne shranjujte v bližini odprtega plamena ali vira toplote.

Počakajte, da se motor ohladi. Za dobro shranjevanje z varčno uporabo mesta spustite zgornji del ročaja (31, 32). Napravo shranjujte na suhem mestu, nedostopno otrokom in nepooblaščenim osebam. Baterijo zaganjalnika shranjujte v prostoru, ki zagotavlja zaščito pred zmrzovanjem. Občasno napolnite baterijo zaganjalnika. Praznjenje rezervoarja za bencin: Izvlecite vtič vžigalne svečke.

Popravilo

Popravila smejo izvajati samo servisne delavnice in pooblaščeni strokovni pogoni.

Odstranjevanje

Odslužene naprave, baterij ali akumulatorja ne odlagajte med gospodinjske odpadke!

Embalaža, naprava in oprema so izdelani iz materialov, primernih za recikliranje. Odstranjujte jih v skladu s predpisi.

Pomoč pri motnjah

Pozor!

Rezila in gredi motorja ne smete poravnavati.

Motnja Rešitev
Motor se ne zažene. Naivanje bencinaRočico za plin prestavite v položaj za zagon ("START")VklopitećKocVklopni lok motorja potisnite proti zgornjemu delu ročajaPreverite vžigalno svečko, po potrebi zamenjaje z novoOčistite filter za zrakSprostite rezilo kosilniceNapolnite baterijo zaganjalnika (akumulator)Z delom začnite na pokošeni povrsini (nizki travi)
Moč motorja je premajhna	Spremenite višino rezaNabrusite/obnovite rezilo kosilniceOčistite izmetalni kanal/ohišje kosilniceOčistite filter za zrakZmanjšajte delovno hitrost
Neenakomeren rez . Nabrusesite/obnovite rezilo kosilniceSpremenite višino reza
Zbirnalna košara za travo se ne napolni	Spremenite višino rezaPočakajte, da se trava posušiNabrusite/obnovite rezilo kosilniceOčistite rešetko zbiralne košare za travoOčistite izmetalni kanal/ohišje kosilnice
Pogon koles ne deluje . PrilagoditeŽicovod (bovden kabel)Klinasti jermen je poskodovanObrnite se na servisno delavnicoOdstranite umazanijo v kolesnem pogonu, zobniškem jern菜单 in menjalnikuProsti tek (pogonsko kolo na pogonski gredi) naoljite z oljem v razpršilu
Kolesa se ne vrtijo,Če vkljucite pogon koles	Zategnite vijake na kolesihPesto kolesa je poskodovanoKlinasti jermen je poskodovanObrnite se na servisno delavnico
Naprava vibrira neobičajno močno	Preverite rezilo za košnjo

V primeru motenj, ki niso navedene v tej preglednici oziroma jih ne morete odpraviti sami, se obrnite na našo pristojno servisno službo.

Strokovni pregled je vedno potreben:

če zapeljete na oviro ob nenadni zaustavitvi motorja, če je prenos poškodovan, če je klinasti jermen poškodovan, če so rezila skrivljena, če je skrivljena gred motorja.

Izjava ES o skladnosti

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.

• če napravo uporabljate v skladu z navodili in namenom
• če upoštevate navodila za uporabo
• če uporabljate le originalne nadomestne dele

če skuša napravo popraviti nepooblaščena oseba, če opravite tehnične spremembe na napravi, v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene).

Garancija ne krije:

poškodb, ki so posledica običajne obrabe

obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom [XXX XXX (X)]; za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec.

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujoči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.

O tem priročniku

Pred zagonom preberite ta navodila za uporabo. To je pogoj za varno delo in upravljanje brez motenj. Bodite pozorni na varnostne napotke in opozorila v tej dokumentaciji in na napravi. - Shranite navodila za uporabo za poznejšo uporabo in jih predajte naslednjemu uporabniku.

Razlaga simbolov

Pozor!

S strogim upoštevanjem teh navodil in opozoril se lahko izognete poškodbam ljudi in/ali materialni škodi.

Mulčenje s kompletom za mulčenje (opcija)

Vstavljanje kompleta za mulčenje

Pozor - nevarnost poškodb!

Košaro za zbiranje trave odstranite ali namestite samo, če je motor izklopljen in rezalni nož miruje.

1. Odstranite košaro za zbiranje trave (
2. Dvignite zaklop in vstavite komplet za mulčenje v odprtino za izmet trave (c). Zaskočka se mora zaskočiti.

Če komplet za mulčenje ne sede v ležišče, se lahko poškodujeta komplet za mulčenje in rezalni nož.

Odstranjevanje kompleta za mulčenje

1. Dvignite zaklop.
2. Sprostite zaskočko na kompletu za mulčenje (0/1).
3. Izvlecite komplet za mulčenje (10/2).

Košnja s stranskim izmetom (opcija)

Pozor - nevarnost poškodb!

Vedno izvajajte bočno izmetavanje.

Pozor - Nevarnost zastrupitve!

Motorja ne puščajte delovati v zaprtih prostorih.

Pozor - Nevarnost poškodb!

Kosilnice ne nagibajte med postopkom zaganjanja.

• Motor zaženite samo z nameščenim nožem (nož služi kot vztrajnostna masa). Pri zagonu toplega motorja NE UPORABLJAJTE dušilke ali gumba za primarni zagon.
• Ne spreminjajte nastavitev regulatorja na motorju.
