| Terméktípus | Gépjármű ülésfűtés |
| Márka | Dometic |
| Modell | MSH300 |
| Termékszám | 9600000395 |
| Fűtőelemek méretei | Ülőfelület: 580 x 270 mm; Háttámla: 580 x 270 mm |
| Tápfeszültség | 12 V DC |
| Teljesítmény | 3 fokozat: 10-70 W ülésenként |
| Maximális áram | 10 A |
| Hőfokszintek száma | 3 (magas, közepes, alacsony) |
| Fő funkciók | Vezető és utas első ülésfűtés, utólagos felszerelés, kapcsolóval történő vezérlés |
| A csomag tartalma | 2 fűtőelem (ülőfelület és háttámla), kapcsoló, vezérlődoboz, kábelkészlet, fúrási sablon, kétoldalas ragasztószalag, szigetelőanyagok, kézikönyv |
| Kompatibilitás | Személygépkocsik, kisteherautók, lakóautók (első ülések) |
| Karbantartás és tisztítás | Kerülje a folyadékok kiöntését; ne használja nedvesen; ne helyezzen éles vagy nehéz tárgyakat |
| Biztonság | Tartsa be a jármű elektromos előírásait; szerelés előtt húzza ki az akkumulátort; ne módosítsa a terméket |
| Alkatrészek és javíthatóság | Lépjen kapcsolatba a gyártóval vagy a hivatalos forgalmazóval; jogi garancia a számla bemutatásával |
| Általános információk | Használati és szerelési útmutató mellékelve; Kínában gyártva; Dometic France ügyfélszolgálat |
Gyakran ismételt kérdések - MSH300 DOMETIC
Felhasználói kérdések a következőről MSH300 DOMETIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűtés PDF formátumban ingyenesen! Találja meg kézikönyvét MSH300 - DOMETIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. MSH300 márka DOMETIC.
HASZNÁLATI ÚTMUTATÓ MSH300 DOMETIC
Utólag beszerelhető ülésfűtés
Szerelési és használati útmutató .....179
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

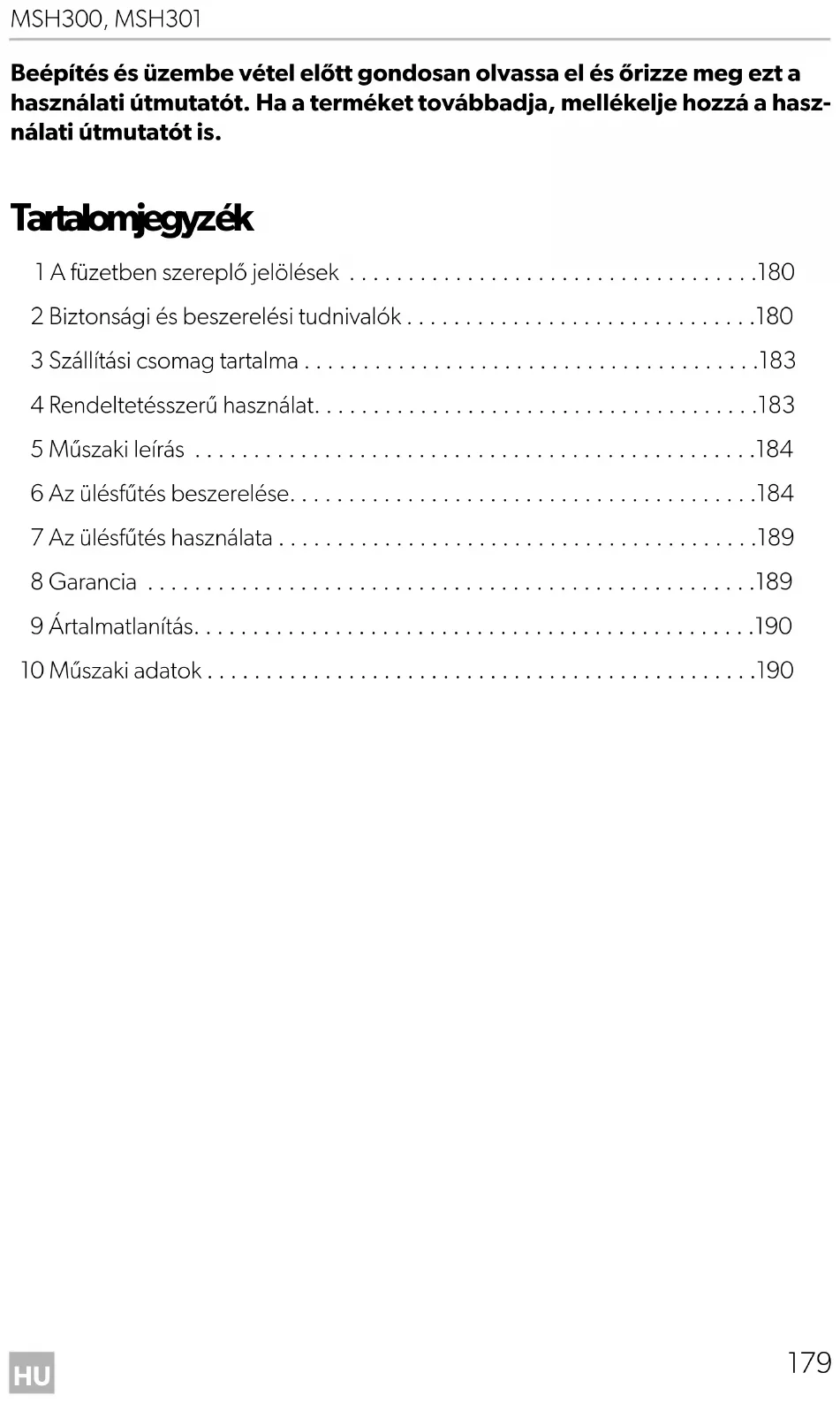

Tartalomjegyzék
1 A füzetben szereplő jelölések .....180
2 Biztonsági és beszerelési tudnivalók....180
3 Szállítási csomag tartalma .....183
4 Rendeltetésszerű használat....183
5 Müszaki leírás .....184
6 Az ülésfűtés beszerelése....184
7 Az ülésfűtés használata....189
8 Garancia ....189
9 Ártalmatlanítás. 190
10 Müszaki adatok....190
1 A füzetben szereplő jelölések
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági és beszerelési tudnivalók
Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági megjegyzéseket és előírásokat!
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
FIGYELEM!
Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.
Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
FIGYELMEZTETÉS!
A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
- kábeltűz keletkezhet,
• a légzsák kiold, - az elektronikus vezérlőberendezések megsérülnek,
- az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).
Ezért vegye figyelembe a következő megjegyzéseket:
- A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, dugaszokat és lapos dugóhüvelyeket használjon:
- 30 (közvetlen bemenet akkumulátortól, plusz)
- 15 (kapcsolt plusz, akkumulátor mögött)
- 31 (visszavezeték akkumulátortól, föld)
Ne használjon sorkapcsokat ('csoki').
- A legbiztosabb csatlakozásmód a kábelvégek egymással való összeforrasztása majd szigetelése.
Oldható csatlakozások esetén csak szigetelt kábelsarukat, csatlakozódugókat és lapos dugóhüvelyeket használjon: Ne használjon préscsatlakozókat (vezeték-összekötőket) vagy sorkapcsokat.
- A kábelek csatlakoztatásához préselőfogót (1. ábra 10, 3. oldal) használjon.
- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)
– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy
– kábelsaruval és lemezcsavarral a karosszérialemezhez.
Ügyeljen a jó földelésérintkezésre!
Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.
- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:
- r á d i ó k ó d
- fedélzeti óra
- k a p c s o l ó ó r a
– fedélzeti számítógép
- üléshelyzet
A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.
A szerelés során vegye figyelembe a következő megjegyzéseket:
- A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
- Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén (2. ábra, 4. oldal).
- Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:
- Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát (1. ábra 8, 3. oldal) vagy feszültségmérőt (1. ábra 9, 3. oldal) használjon.
Világítótesttel rendelkező ellenőrző lámpák (1. ábra 12, 3. oldal) túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.
- Elektromos csatlakozások kialakításánál ügyeljen arra (3. ábra, 4. oldal), hogy azok,
- ne legyenek megtörve vagy megcsavarodva,
– ne súrolódjanak peremeken,
– ne legyenek védelem nélkül éles peremű átvezetéseken keresztül vezetve.
- Szigetelje le az összes összekötést és csatlakozást.
- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.
Az ülésfűtés használata során tartsa szem előtt a következőket:
- Ne tegyen éles, hegyes vagy nehéz tárgyat az ülésre mert az károsíthatja az ülésfűtést!
- A csökkent hőérzékenységű emberek csak az 1. fokozatban használják az ülésfűtést.
- Soha ne tegyen hőszigetelő anyagot (kabát, takaró) az ülésre mikor a fűtés működik!
- Az ülésfűtést tönkremehet az ülésre öntött folyadéktól.
- Soha ne kapcsolja be az ülést ha az nedves!
3 Szállítási csomag tartalma
Jelölés:
4.ábra,
- oldal
Mennyiség Megnevezés Cikkszám
MSH300 MSH301
| 1 2 1 Fütőlap (ülőlap) 9101700038 | |||
| 2 2 1 Fütőlap (háttámla) 9101700039 | |||
| 3 2 1 Kapcsoló 9101700041 | |||
| 4 1 | 1 Csatlakozókábel-készlet (fekete: jobb oldal kék: bal oldal) | 9101700053 | |
| 5 1 | 1 Kapcsolódoboz | 9101700051 | |
| - | 1 | 1 Fúrósablon | |
| - | 12 | 6 | Kétoldalas ragasztószalag |
| - | 12 | 6 | Szigetelőanyag |
| - | 1 | 1 Kezelési utasítás | |
4 Rendeltetésszerű használat
A MagicComfort MSH300 (cikkszám: 9600000395) és MSH301 (cikkszám:
9600000396) ülésfűtés személygépkocsik, kisáruszállítók és lakóautók első járműüléseibe történő beépítésre alkalmas.
FIGYELEM!
Az ülésháttámlában oldallégzsákokkal, ülésfoglaltság-felismeréssel vagy gyerekülés-felismeréssel rendelkező járműveknél figyelembe kell venni a járműgyártó gyártói információit.
5 M ú s z a k i l e
A MagicComfort MSH300 és MSH301 ülésfűtést a vezető é az utasülésbe lehet beépíteni.
Az ülés formája a beépítés után is megmarad.
A fűtést kapcsoló segítségével lehet vezérelni.
6 Az ülésfűtés beszerelése

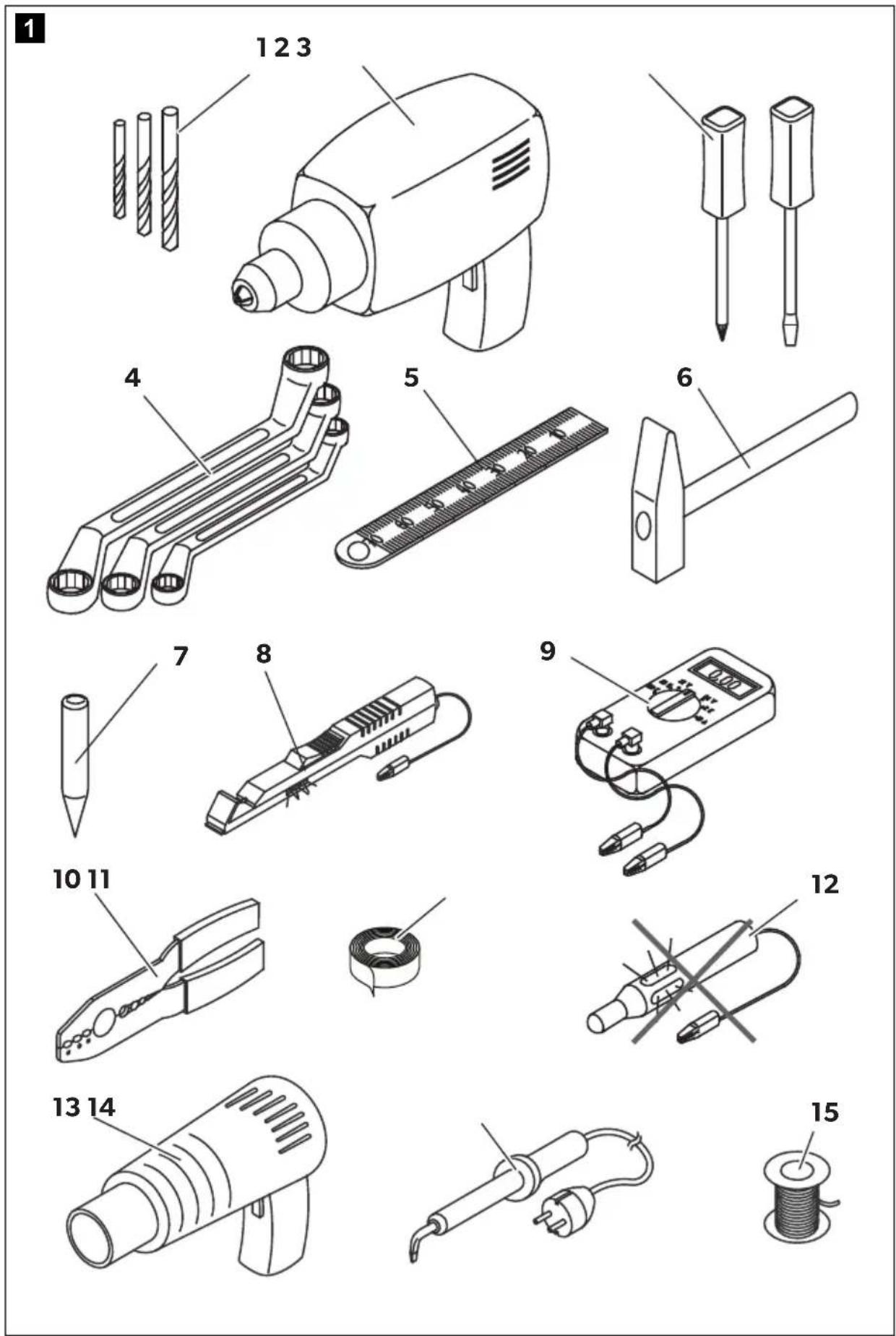

6.1 Szükséges szerszámok (1. ábra, 3. oldal)
A beépítéshez a következő szerszámokra lesz szüksége:
• Fúrófej készlet (1)
• Fúrógép (2)
•Csavarhúzó (3)
• Csillag-villáskulcs készlet (4)
• Mérőszalag (5)
- Kalapács (6)
- Pontozó (7)
Az elektromos bekötések elkészítéséhez és teszteléséhez a következőkre lesz szüksége:
• Diódás próbalámpa (8) vagy voltmérő (9)
• Krimpelőfogó (10)
• Szigetelőszalag (11)
•Hölégfúvó (13)
- Forrasztópáka (14)
- Forrasztóón (15)
- Kábelátvezető hüvely (amennyiben szükséges)
A kábelek rögzítéséhez szüksége lehet még kötegelőre.
6.2 Az ülésfűtés beépítése
Az ülés kiszerelése
▶Ékelje ki az autót az elgurulás ellen!
FIGYELEM!
Az ülésháttámlában oldallégzsákokkal rendelkező járműveknél kövesse a gyártói utasításokat az ülés és a kárpit eltávolításához!
▶Ellenőrizze a készlet beépíthetőségét ezen utasítás és az autógyártó információi alapján!
▶Távolítsa el az ülést rögzítő csavarokat!
▶Vegye ki az ülést az autóból!
Az ülés előkészítése
Távolítsa el a műanyag burkolatokat az ülésről, hogy hozzáférhessen a szövet rögzítéséhez!
▶ Válassza le a háttámlát az ülőlapról! (7. ábra, 5. oldal és 8. ábra, 5. oldal).
▶Nyissa fel a huzatot az ülőfelületen!
A külső huzat általában egy kartoncsíkkal van rögzítve vagy le van varra az üléskerethez fémhuzal segítségével.
Távolítsa el a rögzítést csavarhúzóval és csípőfogóval!! (9. ábra, 5. oldal és 10. ábra, 5. oldal).
▶ Távolítson el minden kárpitkapcsot és merevítőt! (11. ábra, 5. oldal).
▶A háttámla alsó részénél nyissa fel a huzatot!
A fütőelemek előkészítése
FIGYELEM!
Rövidzár elkerülése érdekében valamennyi vágásélt szigeteljen a mellékelt szigetelőanyaggal.
MEGJEGYZÉS
- A fűtőelemeket a szükséges hosszra vághatja és ennek során a két hosszanti vezetékszakaszt is rövidítheti.
- Az ülőfelületen lévő rögzítőárkok tartományában vagy a háttámlánál ki is vághat egy darabot a fűtőelemből. A kivágásokat csak a két fekete varráson belül szabad elvégezni (5. ábra, 4. oldal).
- A fűtőelemet ne vágja be hosszában, mert akkor a bevágás tartományában nem fog fűteni (5. ábra, 4. oldal).
- A háttámla fűtőlapjának az ülőlaptól csak kb. 30 – 35 cm-nyi magasságig kell felérnie, mivel a hát normalülési helyzetben csak addig ér hozzá a háttámlához (6. ábra, 4. oldal).
▶Helyezze a fűtőelemeket az ülőfelületre és a háttámlára.
▶ Az ülőfelületen vagy a háttámlán lévő rögzítőárkok esetén rajzolja rá ezeket a fűtőelemekre.
Rajzolja fel a szükséges hosszt. Ennek során vegye figyelembe a rögzítőárkok mélységét (ha vannak). Ezt követően a fűtőelemet ezekbe a rögzítőárkokba helyezze be.
▶Vágja a fűtőelemet a kívánt hosszra.
▶Szükség esetén készítse el a kivágásokat.
▶ Szigetelje az összes vágásélt a mellékelt szigetelőanyaggal.
Az ülőlap fűtőbetétjének beszerelése
▶Most óvatosan csúsztassa az ülőlap fűtőbetétjét a fedőhuzat és az ülés magját képező szivacs közé!(12. ábra, 5. oldal).
▶Ha rögzítőárkok vannak: Gondoskodjon arról, hogy a kivágások a rögzítőárkok fölött legyenek (13. ábra, 5. oldal), és helyezze a fűtőelemet a rögzítőárkokba.
A fűtőlapot rögzítse a mellékelt kétoldalú ragasztócsíkkal úgy, hogy a fűtőbetét ne tudjon a szivacson elcsúszni.
Ellenőrizze, hogy sehol ne legyenek gyűrődések, púpok!
A hátlap fűtőbetétjének beszerelése
FIGYELEM!
Az oldallégzsákkal ellátott autókban egy adott helyen kell az üléshuzatnak felszakadnia a légzsák nyitásakor. Ezért nem szabad erősen húzni a fűtőlapot, különben a gyári üléshuzat felszakadhat!
▶ A háttámla alsó részénél nyissa fel a huzatot! (14. ábra, 5. oldal).
Csúsztassa a fűtőlapot a huzat és a szivacs közé! (15. ábra, 5. oldal).
Rögzítse a fűtőlapot a mellékelt kétoldalú ragasztócsíkkal, hogy ne tudjon elmozdulni! Ellenőrizze, hogy sehol ne legyenek gyűrődések, púpok!
Az ülés visszaszerelése
▶Szerelje össze a háttámlát és az ülőfelületet.
▶Emelje vissza az ülést a helyére!
▶Rögzítse az ülést a csavarokkal!
Elektromos bekötés
MSH300
A teljes bekötési rajz itt található: 18. ábra, 6. oldal.
MSH301
A teljes bekötési rajz itt található: 19. ábra, 7. oldal.
FIGYELEM!
Győződjön meg róla, hogy a fűtést megfelelően rögzítette főleg az üléssínek, üléskeret környékén!
Rögzítse a kapcsolódobozt a műszerfal közelében, alkalmas helyen (20. ábra, 8. oldal).
▶Keressen egy megfelelő helyet a kapcsoló(k) beépítéséhez!
Ha lehetséges, használja a rendelkezésre álló vakdugókat, vakkapcsolókat!
Ellenőrizze, hogy a panel túloldalán elég hely van-e a kapcsoló beszereléséhez!
Jelölje meg a kapcsolókivágás helyét a mellékelt sablon segítségével (21. ábra, 8. oldal).
Egy megfelelő szerszámmal készítse el a kivágást a kapcsoló számára!
▶ Szerelje be a kapcsolót a kivágásba (16. ábra, 5. oldal).
Szerelje be az előre összerakott kábelkészletet úgy, hogy a kábelek ne legyenek megtörve, megcsavarodva!(17. ábra, 5. oldal).
7 Az ülésfűtés használata
MEGJEGYZÉS
Az ülésfűtéslogó (22. ábra 1, 8. oldal) akkor is világít, ha az ülésfűtés ki van kapcsolva.
▶Az ülésfűtés bekapcsolása érdekében nyomja meg az ülésfűtés kapcsolóját:
– egyszeri megnyomás: 3. fokozat (magas fűtésteljesítmény)
– kétszeri megnyomás: 2. fokozat (közepes fűtésteljesítmény)
– háromszori megnyomás: 1. fokozat (alacsony fűtésteljesítmény)
√ A kapcsolón egy, két vagy három LED (22. ábra 2, 8. oldal) világít pirosan.
▶A kikapcsoláshoz: Nyomja meg a kapcsolót annyiszor, hogy a kapcsolón lévő LED-ek (22. ábra 2, 8. oldal) kialudjanak.
8 Garancia
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
9 Ártalmatlanítás
▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
10 Müszaki adatok
| MagicComfort MSH300 | MagicComfort MSH 301 | |
| Cikkszám: 9600000395 960000 | 0396 | |
| Működési feszültség: 12 V== | ||
| Teljesítmény: 3 fokozatban állítható,ülésenként 10 és 70 watt között | ||
| Legnagyobb áramfelvétel: 10 A 5 A | ||
| Méretek: Ülőlap: 580 x 270 mm | Hátlap: 580 x 270 mm | |
