NÁVOD NA OBSLUHU MSH300 DOMETIC

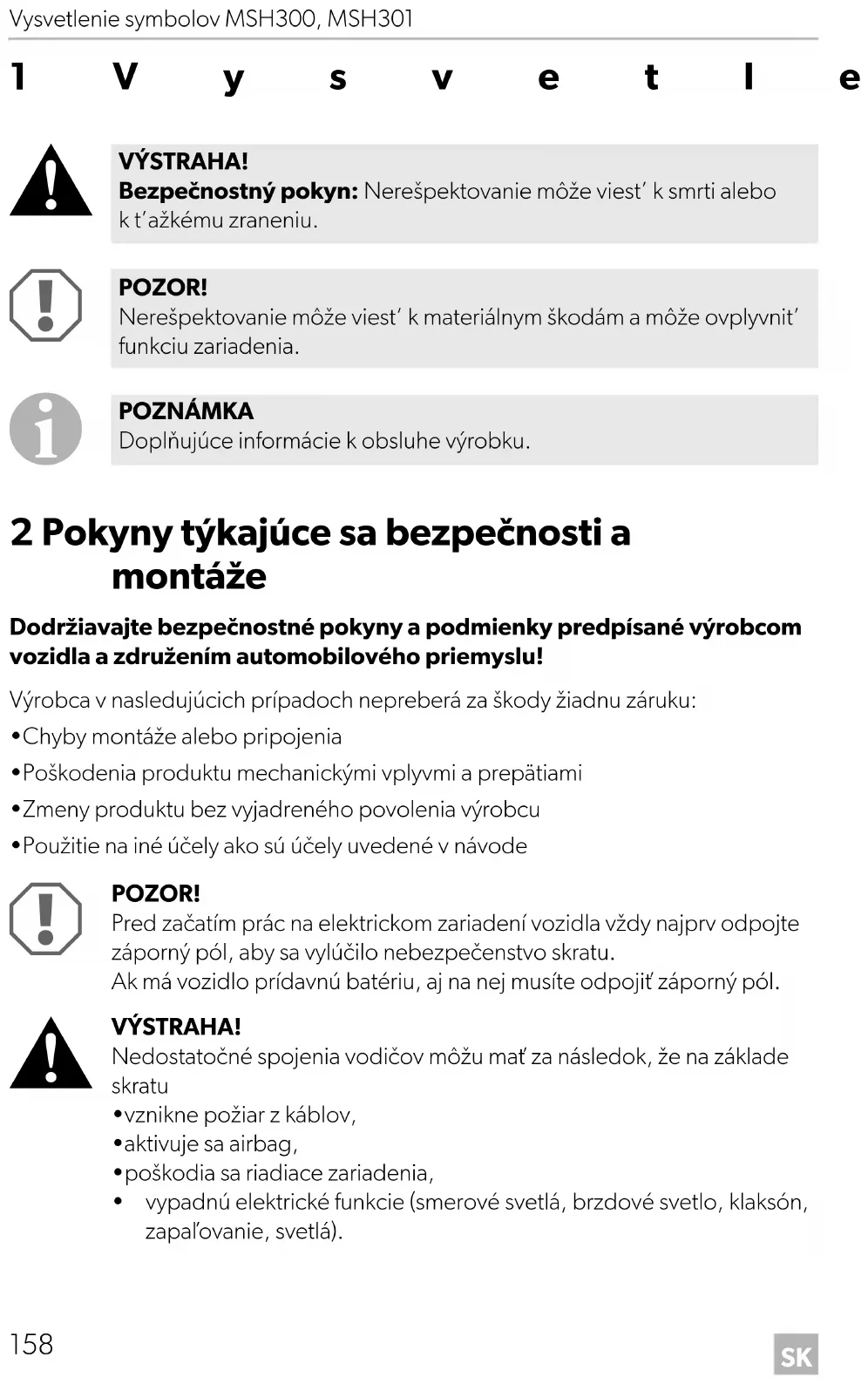

2 Pokyny týkajúce sa bezpečnosti a montáže Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu! Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia

• Poškodenia produktu mechanickými vplyvmi a prepätiami

• Zmeny produktu bez vyjadreného povolenia výrobcu

• Použitie na iné účely ako sú účely uvedené v návode

POZOR! Pred začatím prác na elektrickom zariadení vozidla vždy najprv odpojte záporný pól, aby sa vylúčilo nebezpečenstvo skratu. Ak má vozidlo prídavnú batériu, aj na nej musíte odpojiť záporný pól.

VÝSTRAHA! Nedostatočné spojenia vodičov môžu mať za následok, že na základe skratu

• vznikne požiar z káblov,

• vypadnú elektrické funkcie (smerové svetlá, brzdové svetlo, klaksón, zapaľovanie, svetlá). VÝSTRAHA! Bezpečnostný pokyn: Nerešpektovanie môže viest’ k smrti alebo k t’ažkému zraneniu. POZOR! Nerešpektovanie môže viest’ k materiálnym škodám a môže ovplyvnit’ funkciu zariadenia. POZNÁMKA Doplňujúce informácie k obsluhe výrobku. MSH300--IO-16s.book Seite 158 Donnerstag, 13. Juli 2017 10:28 10SK MSH300, MSH301 Pokyny týkajúce sa bezpečnosti a montáže

Rešpektujte preto nasledovné upozornenia:

• Pri prácach na nasledovných vedeniach používajte len izolované káblové koncovky, konektory a ploché dutinky na konektor: – 30 (vstup z batérie, kladné napätie, priamo) – 15 (zopnuté kladné napätie, za batériou) – 31 (spätný vodič od batérie, kostra) Nepoužívajte svietidlové spojky.

• Najbezpečnejší spôsob spojenia je navzájom zospájkovať konce káblov a následne ich zaizolovať. Pri prácach na rozpojiteľných spojoch používajte len izolované káblové koncovky, konektory a ploché dutinky na konektor. Nepoužívajte žiadne zalisované spojky (káblové spojky) alebo svietidlové spojky.

• V závislosti od vyhotovenia vozidla je potrebné znova nastaviť nasledovné údaje: –Kód rádia –Hodiny vozidla – Spínacie hodiny –Palubný počítač – Poloha sedadiel Pokyny na nastavenie nájdete v príslušnom návode na používanie. Pri montáži dodržiavajte nasledovné pokyny:

• Upevnite časti, ktoré sú namontované vo vozidle tak, aby sa za žiadnych okolností (prudké zabrzdenie, dopravná nehoda) neuvoľnili a nemohli spôsobiť poranenia cestujúcich vo vozidle.

• Na kontrolu napätia v elektrických vedeniach používajte len diódovú skúšobnú lampu (obr. 1 8, strane 3) alebo voltmeter (obr. 1 9, strane 3). Skúšobnou lampu s osvetľovacím telesom (obr. 1 12, strane 3) zachyťte príliš vysoký prúd, ktorým by sa mohla poškodiť elektronika vozidla.

• Pri uložení elektrických prípojok (obr. 3, strane 4) dávajte pozor, – aby kábel nebol silno stlačený alebo prekrútený, – aby sa neodierali o hrany, – aby bez ochrany neviedli cez ostré prechody.

• Zaizolujte všetky spojenia a prípojky.

• Zaistite káble proti mechanickému namáhaniu pomocou viazačov káblov alebo izolačnej pásky, napr. k existujúcim vedeniam. Pri používaní vyhrievania sedadla dodržiavajte nasledovné pokyny:

• Na sedadlo neukladajte žiadne špicaté alebo ťažké predmety, pretože v opačnom prípade by ste vyhrievanie sedadla mohli poškodiť.

• Osoby citlivé na teplo by mali používať vyhrievania sedadla len na 1. stupni.

• Pri zapnutom vyhrievaní sedadla neukladajte na sedadlo žiadne predmety, ktoré by zamedzili prieniku tepla, napr. deky alebo plášte.

• Vyhrievanie sedadla sa môže poškodiť vyliatím kvapalín na sedadlo.

3 Obsah dodávky 4 Používanie v súlade s určením Vyhrievanie sedadiel MagicComfort MSH300 (č. výrobku 9600000395) a MSH301 (č. výrobku 9600000396) je vhodné na montáž do predných sedadiel osobných automobilov, nákladných automobilov a obytných automobilov.

Č. na obr. 4, strane 4Množstvo Označenie Č. výrobkuMSH300 MSH3011 2 1 Vyhrievací prvok sedadla 91017000382 2 1 Vyhrievací prvok operadla 91017000393 2 1 Spínač 91017000414 1 1 Prípojný kábel – súprava(čierna: pravá stranamodrá: levá strana)91017000535 1 1 Spínací box 9101700051– 1 1 Vŕtacia šablóna– 12 6 Obojstranná lepiaca páska – 12 6 Izolačný materiál– 1 1 Návod na používanie POZOR! U vozidiel s bočnými airbagmi v operadlách sedadiel, so snímačom obsadenia vozidla alebo so snímačom prítomnosti detskej sedačky, treba dodržiavať údaje výrobcu vozidla. MSH300--IO-16s.book Seite 161 Donnerstag, 13. Juli 2017 10:28 10SK Technický opis MSH300, MSH301

5 Technický opis Vyhrievacie prvky vyhrievania sedadla MagicComfort MSH300 a MSH301je možné namontovať do sedadla vodiča a do sedadla spolujazdca. Tvar sedadla sa po zabudovaní vyhrievacích prvkov nezmení. Ovládanie vyhrievania sedadla sa uskutočňuje prostredníctvom spínača. 6 Montáž vyhrievania sedadla

6.1 Potrebné náradie (obr. 1, strane 3)

Na zabudovanie a montáž potrebujete nasledovné náradie:

• Súprava nástrčkových alebo otvorených kľúčov (4)

• Jamkovač (7) Na elektrické zapojenie a jeho preskúšanie potrebujete nasledovné pomôcky:

• Diódová skúšobná lampa (8) alebo voltmeter (9)

➤ Skontrolujte možnosť montáže na základe tohto návodu na montáž a informácií výrobcu. ➤ Odstráňte upevňovacie skrutky sedadla vozidla. ➤ Vytiahnite sedadlo z vozidla. Príprava sedadla ➤ Odstráňte všetky plastové kryty sedadla, aby ste sa dostali k upevneniam poťahovej látky. ➤ Oddeľte operadlo od sedadla (obr. 7, strane 5 a obr. 8, strane 5). ➤ Otvorte poťah sedadla v sedacej časti. Poťahová látka je najčastejšie upevnená k spodnému rámu pomocou širokej lepenky alebo pomocou kovového drôtu v záhybe. ➤ Uvoľnite upevnenia skrutkovačom a kliešťami (obr. 9, strane 5 a obr. 0, strane 5). ➤ Uvoľnite prípadné svorky čalúnenia alebo priečne výstuhy (obr. a, strane 5). ➤ Presne takýmto spôsobom otvorte aj poťah operadla. POZOR! U vozidiel, ktoré sú vybavené bočnými airbagmi v operadlách sedadiel dodržiavajte údaje výrobcu týkajúce sa demontáže sedadla a čalúnenia. MSH300--IO-16s.book Seite 163 Donnerstag, 13. Juli 2017 10:28 10SK Montáž vyhrievania sedadla MSH300, MSH301

➤ Položte vyhrievacie prvky na sedadlo a operadlo. ➤ Načrtnite na vyhrievacích prvkoch oblasti ukotvujúcich záhybov v sedadle a na operadle. ➤ Naznačte potrebnú dĺžku. Pritom zohľadnite hĺbku ukotvovacích záhybov, ak sú prítomné. Vyhrievací prvok sa potom vloží do týchto ukotvovacích záhybov. ➤ Pristrihnite vyhrievací prvok na požadovanú dĺžku. ➤ V prípade potreby vytvorte výseky. ➤ Zaizolujte všetky zostrihnuté hrany dodaným izolačným materiálom. POZOR! Na zabránenie vzniku skratu sa musia všetky zostrihnuté hrany zaizolovať pomocou dodaného izolačného materiálu. POZNÁMKA

• Vyhrievacie prvky môžete pristrihnúť na požadovanú dĺžku a pritom skrátiť obidve pozdĺžne vedené dráhy vodičov.

• V oblasti ukotvovacích záhybov na sedacej ploche alebo na operadle môžete vystrihnúť výsek z vyhrievacieho prvku. Pritom môžete vyhotoviť výseky iba v rámci obidvoch čiernych švov (obr. 5, strane 4).

• Nenastrihnite podložku pozdĺžne, pretože podložka nebude v oblasti nastrihnutia vyhrievať (obr. 5, strane 4).

Montáž vyhrievacieho prvku sedacej časti sedadla ➤ Zaveďte vyhrievací prvok pre sedaciu časť medzi poťahovú látku a molitánové jadro sedacej časti (obr. b, strane 5). ➤ Ak sú prítomné ukotvovacie záhyby: Postarajte sa o to, aby boli výseky umiestnené nad ukotvovacími záhybmi (obr. c, strane 5) a vložte vyhrievací prvok do ukotvovacích záhybov. ➤ Zaistite vyhrievací prvok obojstrannou páskou proti zošmyknutiu k molitánovému jadru. Dbajte na to, aby sa nevytvorili žiadne záhyby alebo ohyby. Montáž vyhrievacieho prvku operadla

➤ Otvorte poťah operadla v spodnej časti (obr. d, strane 5). ➤ Zasuňte vyhrievací prvok do medzipriestoru medzi poťahom sedadla a čalúnením sedadla (obr. e, strane 5). ➤ Vyhrievací prvok upevnite obojstrannou lepiacou páskou bez záhybov. Montáž sedadla ➤ Opäť spolu zmontujte operadlo a sedadlo. ➤ Vložte sedadlo do vozidla. ➤ Upevnite sedadlo vodiča upevňovacími skrutkami. POZOR! Ak sú sedadlá vybavené bočnými airbagmi, poťahová látka je opatrená miestami možného pretrhnutia. Poťah sedadla sa preto nesmie ťahať príliš silno alebo posúvať. MSH300--IO-16s.book Seite 165 Donnerstag, 13. Juli 2017 10:28 10SK Používanie vyhrievania sedadla MSH300, MSH301

➤ Upevnite spínací box na vhodnom mieste v oblasti palubnej dosky (obr. j, strane 8). ➤ Nájdite si vhodné miesto zabudovania spínača vyhrievania sedadiel. Ak je to možné, použite na to určené záslepky. Uistite sa, že za záslepkou je dostatočný priestor na montáž spínača. ➤ Zakreslite si výrez spínača pomocou priloženej šablóny (obr. k, strane 8). ➤ Označenú oblasť vyhĺbte pomocou vhodného nástroja. ➤ Spínač namontujte do vyhĺbenia (obr. f, strane 5). ➤ Uložte pripravený zväzok káblov bez toho, aby ste kábel nalomili, príp. prerazili (obr. g, strane 5). 7 Používanie vyhrievania sedadla

8Záruka Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu. Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

• kópiu faktúry s dátumom kúpy,

• dôvod reklamácie alebo opis chyby. 9 Likvidácia ➤ Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Keď výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie. 10 Technické údaje MagicComfort MSH300 MagicComfort MSH 301Č. výrobku: 9600000395 9600000396Prevádzkové napätie: 12 VgVýkon: regulovateľný v troch stupňoch 10 – 70 W na sedadloMax. spotreba prúdu: 10 A 5 ARozmery: Prvok sedacej časti: 580 x 270 mmPrvok operadla: 580 x 270 mm MSH300--IO-16s.book Seite 167 Donnerstag, 13. Juli 2017 10:28 10CS MSH300, MSH301
