BEDIENUNGSANLEITUNG MSH300 DOMETIC

DE Nachrüstbare Einbau-Sitzheizung

Montage- und Bedienungsanleitung.....20

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole 21
2 Sicherheits- und Einbauhinweise....21
3 Lieferumfang 24
4 Bestimmungsgemäßer Gebrauch 24
5 Technische Beschreibung 24
6 Sitzheizung montieren 25
7 Sitzheizung benutzen 29
8 Gewährleistung. 30
9 Entsorgung 30
10 Technische Daten 30

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheits- und Einbauhinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen!

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler
- Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

ACHTUNG!

Klemmen Sie wegen der Kurzschlussgefahr vor Arbeiten an der Fahrzeugelektrik immer den Minuspol ab.

Bei Fahrzeugen mit Zusatzbatterie müssen Sie an dieser ebenfalls den Minuspol abklemmen.

WARNUNG!

Unzureichende Leitungsverbindungen können zur Folge haben, dass durch Kurzschluss

• Kabelbrände entstehen,
• der Airbag ausgelöst wird,
• elektronische Steuerungseinrichtungen beschädigt werden,
- elektrische Funktionen ausfallen (Blinker, Bremslicht, Hupe, Zündung, Licht).

Beachten Sie deshalb folgende Hinweise:

- Verwenden Sie bei Arbeiten an den folgenden Leitungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen:

• 30 (Eingang von Batterie Plus direkt)
• 15 (Geschaltetes Plus, hinter Batterie)
• 31 (Rückleitung ab Batterie, Masse)

Verwenden Sie keine Lüsterklemmen.

- Die sicherste Verbindungsart ist, die Kabelenden miteinander zu verlöten und anschließend zu isolieren.

Verwenden Sie bei wiederlösbaren Verbindungen nur isolierte Kabelschuhe, Stecker und Flachsteckhülsen. Verwenden Sie keine Quetschverbinder (Leitungsverbinder) oder Lüsterklemmen.

• Verwenden Sie eine Krimpzange (Abb. 1 10, Seite 3) zum Verbinden der Kabel.
  • Schrauben Sie das Kabel bei Anschlüssen an Leitung 31 (Masse)

– mit Kabelschuh und Zahnscheibe an eine fahrzeugeigene Masseschraube oder

– mit Kabelschuh und Blechschraube an das Karosserieblech.

Achten Sie auf eine gute Masseübertragung!

Beim Abklemmen des Minuspols der Batterie verlieren alle flüchtigen Speicher der Komfortelektronik ihre gespeicherten Daten.

- Folgende Daten müssen Sie je nach Fahrzeugausstattung neu einstellen:

• R a d i o c o d e
• Fahrzeu guhr
• Zeitschaltuhr
• Bordcomputer
• Sitzposition

Hinweise zur Einstellung finden Sie in der jeweiligen Bedienungsanleitung.

Beachten Sie folgende Hinweise bei der Montage:

- Befestigen Sie im Fahrzeug montierte Teile so, dass sie sich unter keinen Umständen (scharfes Abbremsen, Verkehrsunfall) lösen und zu Verletzungen der Fahrzeuginsassen führen können.

• Achten Sie beim Bohren auf ausreichenden Freiraum für den Bohreraustritt, um Schäden zu vermeiden (Abb. 2, Seite 4).
• Entgraten Sie jede Bohrung und behandeln Sie diese mit Rostschutzmittel.

Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen:

- Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Diodenprüflampe (Abb. 1 8, Seite 3) oder ein Voltmeter (Abb. 1 9, Seite 3). Prüflampen mit einem Leuchtkörper (Abb. 1 12, Seite 3) nehmen zu hohe Ströme auf, wodurch die Fahrzeugelektronik beschädigt werden kann.

- Beachten Sie beim Verlegen der elektrischen Anschlüsse (Abb. 3, Seite 4), dass diese

• nicht geknickt oder verdreht werden,
• nicht an Kanten scheuern,
• nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden.

- Isolieren Sie alle Verbindungen und Anschlüsse.

- Sichern Sie die Kabel gegen mechanische Beanspruchung durch Kabelbinder oder Isolierband, z. B. an vorhandenen Leitungen.

Beachten Sie folgende Hinweise bei der Verwendung der Sitzheizung:

• Legen Sie keine spitzen oder schweren Gegenstände auf den Sitz, da sonst die Sitzheizung beschädigt werden kann.
• Personen mit gestörtem Wärmeempfinden sollten die Sitzheizung nur in Stufe 1 betreiben.
• Legen Sie bei eingeschalteter Sitzheizung keine wärmedämmenden Gegenstände wie Decken oder Mäntel auf den Sitz.
• Die Sitzheizung kann durch verschüttete Flüssigkeiten auf dem Sitz beschädigt werden.
• Schalten Sie die Sitzheizung niemals im nassen Zustand ein.

3 Lieferumfang

Nr. in Abb. 4, Seite 4

Menge Bezeichnung Artikel-Nr.

MSH300 MSH301

1 2 1 Heizelement Sitzfläche 9101700038
2 2 1 Heizelement Lehne 9101700039
3 2 1 Schalter	9101700041
4 1	1 Anschlusskabelsatz(schwarz: rechte Seite blau: linke Seite)		9101700053
5 1	1 Schaltbox	9101700051
-	1	1 Bohrschablone
-	12 6	Doppelseitiges Klebeband
-	12	6 Isoliermaterial
-	1	1 Bedienungsanleitung

4 Bestimmungsgemäßer Gebrauch

Die Sitzheizungen MagicComfort MSH300 (Art.-Nr. 9600000395) und MSH301 (Art.-Nr. 9600000396) sind geeignet für den Einbau in die vorderen Fahrzeugsitze von Pkw, Transportern und Wohnmobilen.

ACHTUNG!

Bei Fahrzeugen mit Seitenairbags in den Sitzlehnen, Sitzbelegungserkennung oder Kindersitzerkennung sind die Herstellerangaben des Fahrzeugherstellers zu beachten.

5 Technische Beschreibung

Die Heizelemente der Sitzheizungen MagicComfort MSH300 und MSH301 können in den Fahrersitz und den Beifahrersitz eingebaut werden.

Die Form des Sitzes wird durch die Heizelemente nicht verändert.

Die Bedienung der Sitzheizung erfolgt über einen Schalter.

6 Sitzheizung montieren

6.1 Benötigtes Werkzeug (Abb. 1, Seite 3)

Für Einbau und Montage benötigen Sie folgende Werkzeuge:

• Satz Bohrer (1)
• Bohrmaschine (2)
  • Schraubendreher (3)
• Satz Ring- oder Maulschlüssel (4)
• Maßstab (5)
• Hammer (6)
  •Körner (7)

Für den elektrischen Anschluss und seine Überprüfung benötigen Sie folgende Hilfsmittel:

• Diodenprüflampe (8) oder Voltmeter (9)
• Krimpzange (10)
- Isolierband (11)
•Heißluftföhn (13)
• Lötkolben (14)
• Lötzinn (15)
•Ggf. Kabeldurchführungstüllen

Zur Befestigung der Kabel benötigen Sie ggf. noch weitere Kabelbinder.

6.2 Sitzheizung montieren

Sitz demontieren

▶Sichern Sie das Fahrzeug gegen Wegrollen.

ACHTUNG!

Beachten Sie bei Fahrzeugen mit Seitenairbags in der Sitzlehne die Herstellerangaben zur Demontage der Sitze und Polster.

Prüfen Sie die Einbaubarkeit anhand dieser Einbauanleitung und der Hersteller-information.
▶ Entfernen Sie die Befestigungsschrauben des Fahrzeugsitzes.
▶Heben Sie den Sitz aus dem Fahrzeug.

Sitz vorbereiten

Entfernen Sie alle Kunststoffverkleidungen des Sitzes, um die Befestigungen des Bezugstoffes erreichen zu können.
▶ Trennen Sie die Lehne von der Sitzfläche (Abb. 7, Seite 5 und Abb. 8, Seite 5).
▶Öffnen Sie den Sitzbezug der Sitzfläche.
Der Bezugsstoff ist meist mit einer breiten Pappe oder einem Metalldraht in einem Falz am Untergestell eingeklemmt.
Lösen Sie die Befestigungen mit einem Schraubendreher und einer Zange (Abb. 9, Seite 5 und Abb. 10, Seite 5).
Lösen Sie eventuell vorhandene Polsterklammern oder Querstreben (Abb. 11, Seite 5).
▶Öffnen Sie genauso auch den Bezug der Lehne.

Heizelemente vorbereiten

ACHTUNG!

Zur Vermeidung eines Kurzschlusses müssen Sie sämtliche Schnittkanten mit dem mitgelieferten Isoliermaterial isolieren.

HINWEIS

• Sie können die Heizelemente auf die benötigte Länge zuschneiden und dabei die beiden längs verlaufenden Leiterbahnen kürzen.
• Im Bereich von Abspanngräben auf der Sitzfläche oder an der Lehne können Sie einen Ausschnitt aus dem Heizelement schneiden. Dabei dürfen Sie die Ausschnitte nur innerhalb der beiden schwarzen Nähte anfertigen (Abb. 5, Seite 4).
• Schneiden Sie die Matte nicht längsseitig ein, da sie sonst im Bereich des Einschnittes nicht geheizt wird (Abb. 5, Seite 4).
• Die Heizfläche an der Lehne braucht nur ca. 30 – 35 cm über die Sitzfläche zu reichen, da sich der Fahrer bei einer normalen Sitzposition nur in diesem Bereich anlehnt (Abb. 6, Seite 4).

▶ Legen Sie die Heizelemente auf die Sitzfläche und an die Lehne.
▶Zeichnen Sie bei Abspanngräben in der Sitzfläche oder an der Lehne diese Bereiche auf den Heizelementen an.
▶ Zeichnen Sie die benötigte Länge an. Berücksichtigen Sie dabei die Tiefe von Abspanngräben, falls vorhanden. Das Heizelement wird nachher in diese Abspanngräben eingelegt.
▶ Schneiden Sie das Heizelement auf die gewünschte Länge zu.
▶Fertigen Sie bei Bedarf die Ausschnitte an.
▶ Isolieren Sie sämtliche Schnittkanten mit dem mitgelieferten Isoliermaterial.

Heizelement für die Sitzfläche montieren

▶ Führen Sie das Heizelement für die Sitzfläche zwischen Bezugsstoff und Schaumkern der Sitzfläche ein (Abb. 12, Seite 5).
▶ Falls Abspanngräben vorhanden sind: Sorgen Sie dafür, das die Ausschnitte über den Abspanngräben positioniert sind (Abb. 13, Seite 5) und legen Sie das Heizelement in die Abspanngräben ein.
Fixieren Sie das Heizelement mit doppelseitigem Klebeband gegen Verrutschen auf dem Schaumstoffkern. Achten Sie darauf, dass sich keine Falten oder Knicke bilden.

Heizelement für die Lehne montieren

ACHTUNG!

Sind die Sitze mit Seitenairbags ausgestattet, so ist der Bezugsstoff mit Sollbruchstellen versehen. Der Sitzbezug darf daher nicht zu stark gezogen oder verschoben werden.

▶ Öffnen Sie den Bezug der Lehne im unteren Bereich (Abb. 14, Seite 5).
▶ Schieben Sie das Heizelement in den Zwischenraum zwischen Sitzbezug und Sitzpolster ein (Abb. 15, Seite 5).
▶ Fixieren Sie das Heizelement mit doppelseitigem Klebeband faltenfrei.

Sitz montieren

▶Bauen Sie Lehne und Sitzfläche wieder zusammen.
▶Heben Sie den Sitz ins Fahrzeug.
▶Befestigen Sie den Fahrzeugsitz mit den Befestigungsschrauben.

Elektrisch anschließen

MSH300

Den Gesamtschaltplan finden Sie in Abb. 18, Seite 6.

MSH301

Den Gesamtschaltplan finden Sie in Abb. 19, Seite 7.

ACHTUNG!

Achten Sie besonders im Bereich der Sitzschienen auf eine sichere Verlegung.

Befestigen Sie die Schaltbox an einer geeigneten Stelle im Bereich des Armaturenbretts (Abb. 20, Seite 8).
▶ Suchen Sie einen geeigneten Einbauort für den Sitzheizungsschalter. Wenn möglich, benutzen Sie hierfür vorhandene Blindkappen.
Stellen Sie sicher, dass hinter der Verkleidung genügend Platz für die Montage des Schalters vorhanden ist.
▶ Zeichnen Sie den Schalterausschnitt mit der beiliegenden Schablone an (Abb. 21, Seite 8).
▶ Sparen Sie den markierten Bereich mit entsprechendem Werkzeug aus
▶ Montieren Sie den Schalter in die Aussparung (Abb. 16, Seite 5).
▶ Verlegen Sie den vorgefertigten Kabelbaum, ohne dass die Kabel einknicken bzw. durchscheuern können (Abb. 17, Seite 5).

7 Sitzheizung benutzen

HINWEIS

Das Sitzheizungslogo (Abb. 22 1, Seite 8) leuchtet auch, wenn die Sitzheizung ausgeschaltet ist.

▶ Drücken Sie den Schalter der Sitzheizung, um die Sitzheizung einzuschalten:
– einmal drücken: Stufe 3 (hohe Heizwirkung)
- zweimal drücken: Stufe 2 (mittlere Heizwirkung)
– dreimal drücken: Stufe 1 (niedrige Heizwirkung)

√ Eine, zwei oder drei LEDs (Abb. 22 2, Seite 8) am Schalter leuchten rot.

Zum Ausschalten der Sitzheizung: Drücken Sie den Schalter so oft, bis die LEDs (Abb. 22 2, Seite 8) am Schalter erlöschen.

8 G e w ä h r l e i

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

9 E n t s o r g u n

▶Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

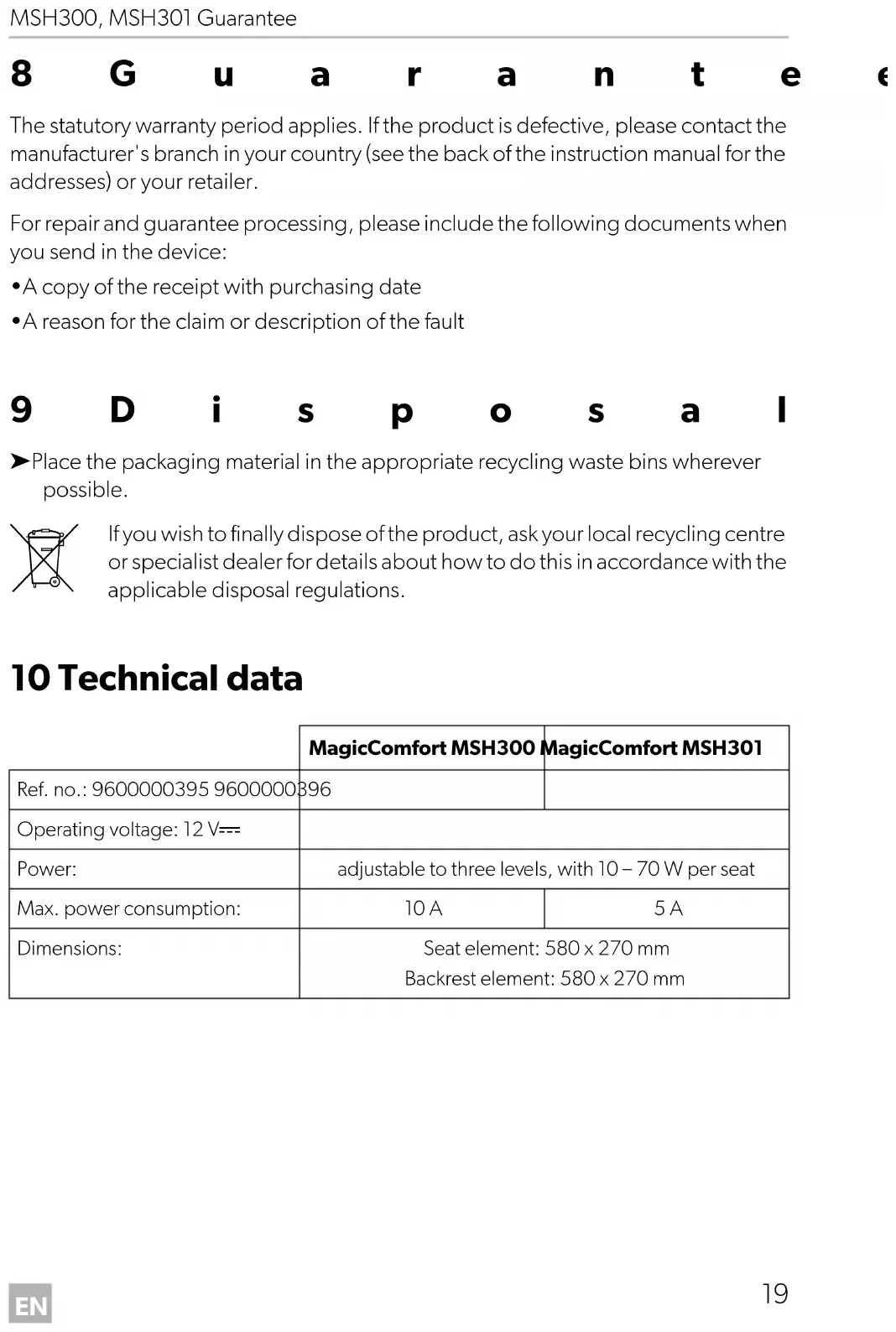

10 Technische Daten

	MagicComfort MSH300 MagicComfort MSH301
Art.-Nr.: 9600000395 9600000396
Betriebsspannung: 12 V=
Leistung:	in drei Stufen regulierbar von 10 – 70 Watt pro Sitz
Max. Stromaufnahme: 10 A	5 A
Abmessungen:	Sitzelement: 580 x 270 mmLehnenelement: 580 x 270 mm

10 Technische gegevens
