MSH300 - Calefacción DOMETIC - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato MSH300 DOMETIC en formato PDF.
| Tipo de producto | Calefacción de asiento para vehículo |
| Marca | Dometic |
| Modelo | MSH300 |
| Número de producto | 9600000395 |
| Dimensiones de los elementos calefactores | Asiento: 580 x 270 mm; Respaldo: 580 x 270 mm |
| Alimentación | 12 V DC |
| Potencia | 3 niveles: de 10 a 70 W por asiento |
| Corriente máxima | 10 A |
| Número de niveles de calor | 3 (alto, medio, bajo) |
| Funciones principales | Calefacción de asiento delantero conductor y pasajero, montaje posterior, control por interruptor |
| Contenido del envío | 2 elementos calefactores (asiento y respaldo), interruptor, caja de control, juego de cables, plantilla de perforación, cinta adhesiva de doble cara, materiales aislantes, manual |
| Compatibilidad | Vehículos de turismo, furgonetas, autocaravanas (asientos delanteros) |
| Mantenimiento y limpieza | Evitar derramar líquidos; no poner en funcionamiento si está húmedo; no colocar objetos puntiagudos o pesados |
| Seguridad | Respetar las instrucciones eléctricas del vehículo; desconectar la batería antes del montaje; no modificar el producto |
| Piezas de repuesto y reparabilidad | Contactar al fabricante o distribuidor autorizado; garantía legal presentando la factura |
| Información general | Manual de uso y montaje incluido; fabricado en China; servicio al cliente Dometic Francia |
Preguntas frecuentes - MSH300 DOMETIC
Preguntas de los usuarios sobre MSH300 DOMETIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Calefacción en formato PDF gratis! Encuentra tus instrucciones MSH300 - DOMETIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MSH300 de la marca DOMETIC.
MANUAL DE USUARIO MSH300 DOMETIC
FR Calefacción del asiento como aditamento adicional
Instrucciones de montaje y de uso .....43

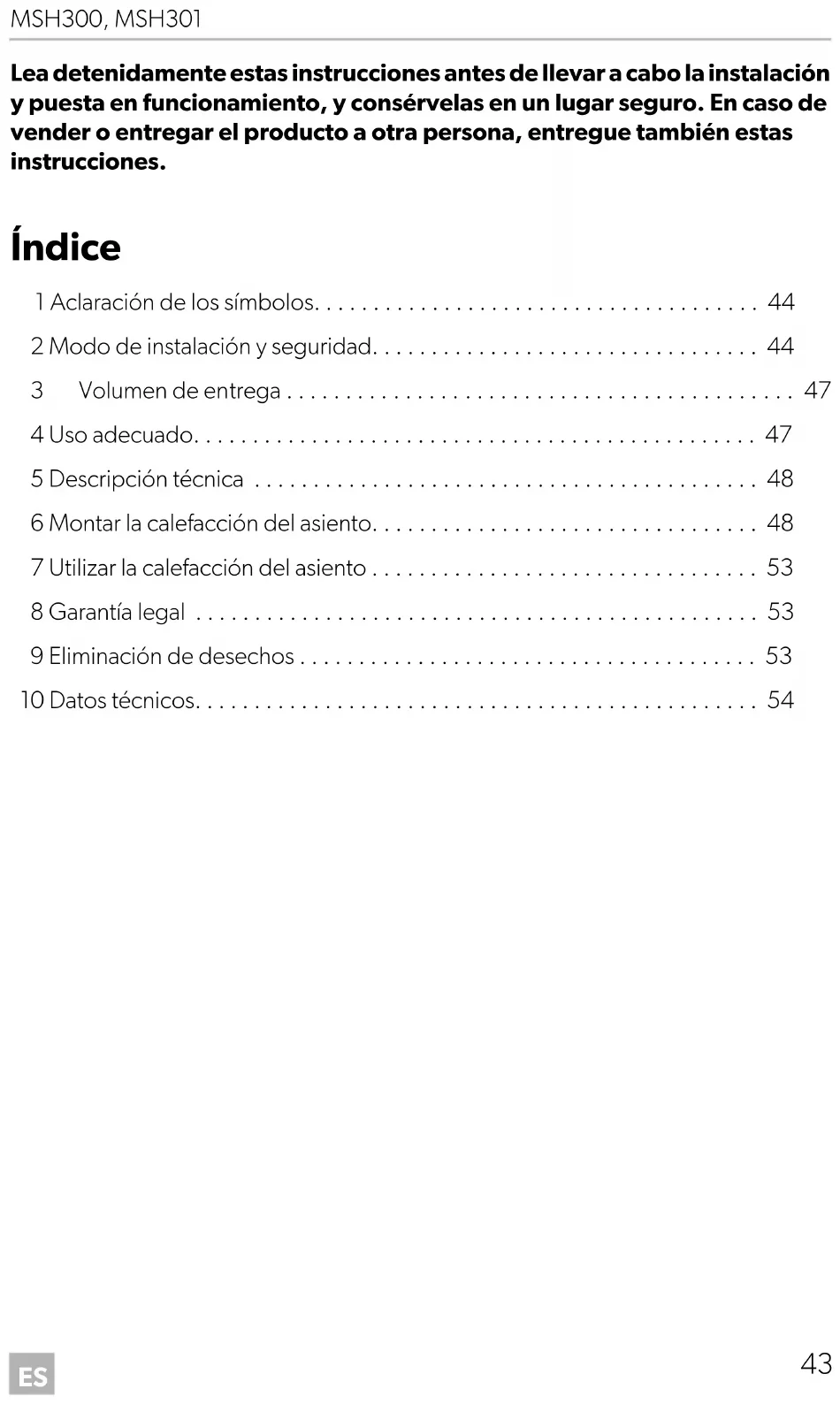

Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones.
Índice
1 Aclaración de los símbolos. 44
2 Modo de instalación y seguridad. 44
3 Volumen de entrega 47
4 Uso adecuado.... 47
5 Descripción técnica 48
6 Montar la calefacción del asiento. 48
7 Utilizar la calefacción del asiento 53
8 Garantía legal 53
9 Eliminación de desechos 53
10 Datos técnicos. 54
1 Aclaración de los símbolos
¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.
¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.
NOTA Información adicional para el manejo del producto.
2 Modo de instalación y seguridad
¡Tenga en cuenta las indicaciones de seguridad y la documentación suministrada por el fabricante y el taller del vehículo!
El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:
- errores de montaje o de conexión
- daños en el producto debido a influencias mecánicas y sobretensiones
- modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
- utilización del aparato para fines distintos a los descritos en las instrucciones
¡AVISO!
Desemborne el polo negativo siempre que vaya a trabajar en el sistema eléctrico del vehículo para evitar un cortocircuito.
Desemborne también el polo negativo en aquellos vehículos con batería adicional.
¡ADVERTENCIA!
Las conexiones eléctricas deficientes pueden provocar, como consecuencia de un cortocircuito, que:
• se quemen los cables,
- se dispare el airbag,
- resulten dañados los dispositivos electrónicos de control,
- queden sin funcionamiento determinadas funciones eléctricas (intermitentes, luz de freno, claxon, encendido, luz).
Por ello, observe las siguientes notas:
- Al trabajar en las siguientes líneas, utilice sólo terminales de cable, conectores y manguitos de enchufe planos que estén provistos de aislamiento:
- 30 (entrada del positivo directo de batería),
- 15 (positivo conectado, detrás de la batería),
- 31 (línea de retorno desde la batería, masa).
No utilice regletas.
- El tipo de conexión más segura se consigue retorciendo los extremos del cable entre sí y, a continuación, aislándolos.
En caso de conexiones separables, utilice únicamente terminales de cable, clavijas y manguitos planos aislados. No utilice conectores a presión (conexión de cables) o regletas.
- Utilice una crimpadora (fig. 1 10, página 3) para empalmar los cables.
- En el caso de conexiones a la línea 31 (masa), atornille el cable
- con terminal de cable y arandela dentada a un tornillo a masa del vehículo, o bien,
- con terminal de cable y tornillo para chapa a la chapa de la carrocería.
Asegúrese de que se produzca una correcta transmisión a masa.
Tenga en cuenta que al desembornar el polo negativo de la batería se perderán todos los datos almacenados en las memorias volátiles de la electrónica de confort.
- Dependiendo del equipamiento del vehículo, deberá volver a ajustar los siguientes datos:
- código de la radio
- reloj del vehículo
- reloj programador
- ordenador de a bordo
- posición del asiento
Las notas para realizar los ajustes se encuentran en las instrucciones de uso correspondientes.
Tenga en cuenta las siguientes notas durante el montaje:
- Fije las partes montadas en el vehículo de tal forma que bajo ninguna circunstancia (frenados bruscos, accidente) se puedan soltar y en consecuencia ocasionar heridas a los demás ocupantes del vehículo.
- Asegúrese de disponer de suficiente espacio para la salida de la broca al utilizar el taladro, a fin de evitar que se produzcan daños (fig. 2, página 4).
- Elimine las rebabas de las perforaciones y aplíqueles una protección contra la corrosión.
Tenga en cuenta las siguientes notas al trabajar en los componentes eléctricos:
- Para comprobar la tensión en las líneas eléctricas utilice solamente un diodo de comprobación (fig. 1 8, página 3) o un voltímetro (fig. 1 9, página 3). Las lámparas de prueba con un elemento luminoso (fig. 1 12, página 3) tienen un consumo de corriente demasiado elevado, por lo que puede dañarse el sistema electrónico del vehículo.
- Al instalar las conexiones eléctricas (fig. 3, página 4) tenga en cuenta que éstas: - no se doblen ni se tuerzan, - no rocen con bordes, - no los tienda sin protección a través de guías con aristas afiladas.
- Aísle todos los empalmes y conexiones.
- Asegure los cables frente a tracciones mecánicas mediante abrazaderas para cables o cinta aislante, por ejemplo, fijándolos a las líneas eléctricas ya existentes.
Tenga en cuenta las siguientes indicaciones durante el uso de la calefacción del asiento:
- No coloque objetos puntiagudos o pesados en el asiento porque éstos podrían dañar la calefacción del asiento.
- Las personas sensibles el calor solo deben utilizar la calefacción del asiento en el nivel 1.
- Cuando la calefacción del asiento esté encendida, no coloque sobre él objetos aislantes del calor como mantas o abrigos.
- La calefacción del asiento puede sufrir daños si se derraman líquidos en el asiento.
- No encienda la calefacción del asiento cuando éste esté mojado.
3 Volumen de entrega
| N.° en fig. 4, página 4 | Cantidad Denominación | N.° de artí-culo | ||
| MSH300 MSH301 | ||||
| 1 2 1 Elemento calefactor de la superficie del asiento | 9101700038 | |||
| 2 2 1 Elemento calefactor del respaldo 9101700039 | ||||
| 3 2 1 Interruptor 9101700041 | ||||
| 4 1 1 Juego de cables de conexión (negro: lado derecho azul: lado izquierdo) | 9101700053 | |||
| 5 1 1 Caja de distribución | 9101700051 | |||
| - | 1 1 Plantilla de perforación | |||
| - | 12 | 6 | Cinta adhesiva por los dos lados | |
| - | 12 | 6 | Material aislante | |
| - | 1 1 Instrucciones de uso | |||
4 U s o a d e c u
Las calefacciones de asiento MagicComfort MSH300 (n° de art. 9600000395) y MSH301 (n° de art. 9600000396) están concebidas para ser integradas en los asientos delanteros de utilitarios, furgonetas y autocaravanas.
¡AVISO!
En vehículos con airbags laterales en los respaldos, con detección de ocupación del asiento o con detección de silla infantil se deben respetar los datos del fabricante del vehículo.
5 Descripción técnica
Los elementos calefactores de las calefacciones de asiento MagicComfort MSH300 y MSH301 pueden montarse en el asiento del conductor y en el del copiloto. La forma del asiento no variará con el elemento calefactor montado.
La calefacción del asiento se maneja mediante un interruptor.
6 Montar la calefacción del asiento
6.1 Herramientas necesarias (fig. 1, página 3)
Para realizar la instalación y el montaje son necesarias las siguientes herramientas:
- Juego de brocas (1)
• Taladradora (2) - Destornillador (3)
- Juego de llaves poligonales o de boca (4)
- Regla graduada (5)
• Martillo (6) - Punzón para marcar (7)
Para realizar la conexión eléctrica y su comprobación, necesitará los siguientes medios auxiliares:
• Diodo de comprobación (8) o voltímetro (9)
•Crimpadora (10)
• Cinta aislante (11)
• Secador de aire caliente (13)
- Soldador de cobre (14)
- Estaño para soldadura (15)
- Si fuese necesario, boquillas pasapaneles
Para la fijación de los cables podrá necesitar adicionalmente abrazaderas para cables.
6.2 Montar la calefacción del asiento
Desmontar el asiento
▶Asegure el vehículo para que no se desplace.
¡AVISO!
En vehículos con airbags laterales en el respaldo, respete las indicaciones del fabricante sobre el desmontaje de los asientos y acolchados.
▶ Compruebe la capacidad de montaje con estas instrucciones y con la información del fabricante.
▶Retire los tornillos de fijación del asiento del vehículo.
▶ Levante el asiento del vehículo.
Preparar el asiento
▶ Retire todos los recubrimientos de plástico del asiento para poder acceder a los elementos de fijación de la tapicería.
▶ Separe el respaldo de la superficie del asiento (fig. 7, página 5 y fig. 8, página 5).
▶Abra la funda de la superficie del asiento.
La tapicería suele estar fijada a una ranura del chasis mediante un cartón ancho o un alambre metálico.
Suelte los elementos de fijación con un destornillador y unas tenazas (fig. 9, página 5 y fig. 10, página 5).
▶ Si existen grapas en el acolchado o traviesas, suéltelas (fig. 11, página 5).
▶Abra también la funda del respaldo.
Preparar los elementos calefactores
¡AVISO!
Para evitar un cortocircuito debe aislar todos los bordes cortados con el material aislante suministrado.
NOTA
- Puede cortar los elementos calefactores a la longitud que desee y acortar las dos líneas conductoras que discurren longitudinalmente.
- En el área de las ranuras de costura del asiento o del respaldo puede recortar una parte del elemento calefactor. Estos recortes se deben realizar dentro del área comprendida entre las dos costuras negras (fig. 5, página 4).
- No corte la estera en longitudinal puesto que, de lo contrario, no se calentará la zona de la incisión (fig. 5, página 4).
- La superficie calefactora del respaldo sólo tiene que abarcar unos 30 – 35 cm por encima de la superficie del asiento pues ésa es la zona en la que se apoya el conductor en posición normal (fig. 6, página 4).
Coloque los elementos calefactores en la superficie de asiento y en el respaldo.
▶ Marque en los elementos calefactores las áreas de las ranuras de costura de la superficie del asiento o del respaldo.
▶Marque la longitud necesaria. Si hay ranuras de costura, tenga en cuenta su profundidad. Posteriormente el elemento calefactor se colocará en estas ranuras.
▶Recorte el elemento calefactor a la longitud que desee.
▶Realice los recortes necesarios.
Aíse todos los bordes cortados con la cinta aislante suministrada.
Montar el elemento calefactor de la superficie del asiento
Introduzca el elemento calefactor de la superficie del asiento entre la tapicería y el relleno (fig. 12, página 5).
Si hay ranuras de costura, encárguese de que los recortes se realicen por encima de las mismas (fig. 13, página 5) e introduzca el elemento calefactor en la ranura.
Fije el elemento calefactor con cinta adhesiva por dos caras para que no resbale en el relleno.
Asegúrese de que no queden dobleces ni arrugas.
Montar el elemento calefactor del respaldo
¡AVISO!
Si los asientos están equipados con airbags laterales, la tapicería contará con puntos de ruptura prefijados. No debe tirar con demasiada fuerza de la tapicería del asiento ni estirarla.
▶ Abra la funda del respaldo por la parte inferior (fig. 14, página 5).
Introduzca el elemento calefactor en el espacio entre la tapicería del asiento y el relleno del asiento (fig. 15, página 5).
Fije el elemento calefactor con cinta adhesiva por dos caras sin que quede arrugado.
Montar el asiento
▶Vuelva a montar el resplado y la superficie de asiento.
▶Coloque el asiento en el vehículo.
▶Fije el asiento con los tornillos de sujeción.
Conexión eléctrica
MSH300
En la fig. 18, página 6 encontrará el esquema de conexiones completo.
MSH301
En la fig. 19, página 7 encontrará el esquema de conexiones completo.
¡AVISO!
Asegúrese de que exista un tendido seguro de los cables, especialmente en el área de los carriles de los asientos.
Fije la caja de distribución en el área del salpicadero (fig. 20, página 8).
▶ Busque un lugar apropiado para el montaje del interruptor de la calefacción del asiento.
Si es posible, utilice para ello las tapas ciegas disponibles.
Asegúrese de que detrás del recubrimiento haya espacio suficiente para montar el interruptor.
▶ Marque el contorno del interruptor con la plantilla suministrada (fig. 21, página 8).
Haga un hueco en la zona marcada con la herramienta correspondiente.
▶ Monte el interruptor en el hueco (fig. 16, página 5).
▶ Tienda el mazo de cables prefabricado sin que los cables se doblen o rocen (fig. 17, página 5).
7 Utilizar la calefacción del asiento
NOTA
El logotipo de la calefacción del asiento (fig. 22 1, página 8) permanece iluminado aunque esté apagada.
▶Pulse el botón de la calefacción del asiento para activarla:
- si se pulsa una vez: nivel 3 (gran potencia calefactora)
– si se pulsa dos veces: nivel 2 (media potencia calefactora) - si se pulsa tres veces: nivel 1 (baja potencia calefactora)
√ Uno, dos o tres LED (fig. 22 2, página 8) del interruptor se iluminan en rojo.
Para apagar la calefacción del asiento: Pulse el interruptor las veces necesarias hasta que se apaguen los LED (fig. 22 2, página 8) del interruptor.
8 Garantía legal
Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.
Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:
- una copia de la factura con fecha de compra,
- el motivo de la reclamación o una descripción de la avería.
9 Eliminación de desechos
Deseche el material de embalaje en el contenedor de reciclaje correspondiente.
Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.
10 Datos técnicos
| MagicComfort MSH300 | MagicComfort MSH301 | |
| N° de art.: 9600000395 9600000396 | ||
| Tensión de funcionamiento: 12 V= | ||
| Potencia: | regulable en 3 niveles de 10 – 70 vatios por asiento | |
| Consumo máx. de corriente: 10 A | 5 A | |
| Dimensiones: Elemento de asiento | 580 x 270 mmElemento de respaldo 580 x 270 mm | |
