Typ produktu	Vyhřívání sedadla vozidla
Značka	Dometic
Model	MSH300
Číslo produktu	9600000395
Rozměry topných článků	Sedák: 580 x 270 mm; Opěradlo: 580 x 270 mm
Napájení	12 V DC
Výkon	3 úrovně: od 10 do 70 W na sedadlo
Maximální proud	10 A
Počet úrovní ohřevu	3 (vysoký, střední, nízký)
Hlavní funkce	Vyhřívání předních sedadel řidiče a spolujezdce, dodatečná montáž, ovládání přepínačem
Obsah dodávky	2 topné články (sedák a opěradlo), přepínač, řídicí jednotka, kabelová sada, vrtací šablona, oboustranná lepicí páska, izolační materiály, manuál
Kompatibilita	Osobní vozidla, dodávky, obytná vozidla (přední sedadla)
Údržba a čištění	Zabraňte rozlití kapalin; nezapínejte, pokud je mokré; nepokládejte ostré nebo těžké předměty
Bezpečnost	Dodržujte elektrické předpisy vozidla; před montáží odpojte baterii; neupravujte výrobek
Náhradní díly a opravitelnost	Kontaktujte výrobce nebo autorizovaného prodejce; zákonná záruka po předložení faktury
Obecné informace	Návod k použití a montáži v balení; vyrobeno v Číně; zákaznický servis Dometic France

Často kladené otázky - MSH300 DOMETIC

Jak nainstalovat vyhřívání sedadla MSH300?

Odpojte baterii, demontujte sedadlo, sejměte potah, umístěte topné články mezi potah a polstrování, připevněte je oboustrannou lepicí páskou a poté je elektricky připojte podle přiloženého schématu. Další podrobnosti naleznete v návodu.

Která vozidla jsou kompatibilní s MSH300?

MSH300 je určen pro přední sedadla osobních vozidel, dodávek a obytných vozidel. Před montáží zkontrolujte kompatibilitu s bočními airbagy nebo detekčními systémy.

Jak používat různé úrovně ohřevu?

Stiskněte přepínač: jednou pro úroveň 3 (vysoká), dvakrát pro úroveň 2 (střední), třikrát pro úroveň 1 (nízká). Červené LED diody indikují úroveň. Pro vypnutí stiskněte, dokud LED diody nezhasnou.

Mohu topné články zkrátit na velikost mého sedadla?

Ano, topné články můžete zastřihnout mezi dvěma černými švy, aby odpovídaly tvaru sedadla. Izolujte řezné hrany přiloženou izolací. Nestříhejte do délky.

Co dělat, když se nerozsvítí jedna LED?

Zkontrolujte elektrická připojení a pojistku. Pokud problém přetrvává, kontaktujte poprodejní servis Dometic. Nepokoušejte se opravit sami.

Lze vyhřívání sedadla používat s potahy sedadel?

Nedoporučuje se pokládat na zapnuté vyhřívané sedadlo deky nebo kabáty, protože by to mohlo zabránit odvodu tepla a poškodit systém.

Jak čistit sedadlo po instalaci?

Zabraňte rozlití kapalin na sedadlo. V případě potřeby očistěte potah vlhkým hadříkem a jemným čisticím prostředkem. Nikdy nepoužívejte vyhřívání, pokud je sedadlo mokré.

Je MSH300 kompatibilní s bočními airbagy?

Ano, ale musíte dodržovat pokyny výrobce vozidla. Potah opěradla obsahuje body pro roztržení airbagu; při montáži s ním zacházejte opatrně.

Jaká je maximální spotřeba elektřiny?

Maximální proud je 10 A při 12 V, což odpovídá maximálnímu výkonu 120 W pro obě sedadla (70 W na sedadlo při nejvyšší úrovni).

Kde najdu náhradní díly nebo servis?

Kontaktujte zákaznický servis Dometic France na [phone] nebo e-mailem na [e-mail]. Pro záruku přiložte kopii faktury.

NÁVOD K OBSLUZE MSH300 DOMETIC

Vestavné vyhřívání sedadla

Návod k montáži a obsluze .....168

Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!

Pred začatím prác na elektrickom zariadení vozidla vždy najprv odpojte záporný pól, aby sa vylúčilo nebezpečenstvo skratu.

• 30 (vstup z batérie, kladné napätie, priamo)
• 15 (zopnuté kladné napätie, za batériou)
  – 31 (spätný vodič od batérie, kostra)

– spolu s káblovou koncovkou a ozubenou podložkou na ukostrovaciu skrutku vozidla alebo
– spolu s káblovou koncovkou a skrutkou na plech na plech karosérie.

Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:

Množstvo Označenie Č. výrobku

MSH300 MSH301

▶Vozidlo zabezpečte proti pohybu.

POZOR!

Príprava vyhrievacích prvkov

POZOR!

Elektrické pripojenie

MSH300

Kompletnú schému zapojenia nájdete v obr. 18, strane 6.

MSH301

Kompletnú schému zapojenia nájdete v obr. 19, strane 7.

POZOR!

– Stlačenie jedenkrát: Stupeň 3 (vysoký vyhrievací účinok)

– Stlačenie trikrát: Stupeň 1 (nízky vyhrievací účinok)

√ Jedna, dve alebo tri LED (obr. 22 2, strane 8) na spínači svietia červeným svetlom.

▶ Vypnutie vyhrievania sedadla: Stláčajte spínač dovtedy, kým LED (obr. 22 2, strane 8) na spínači nezhasnú.

8 Z á r u k a

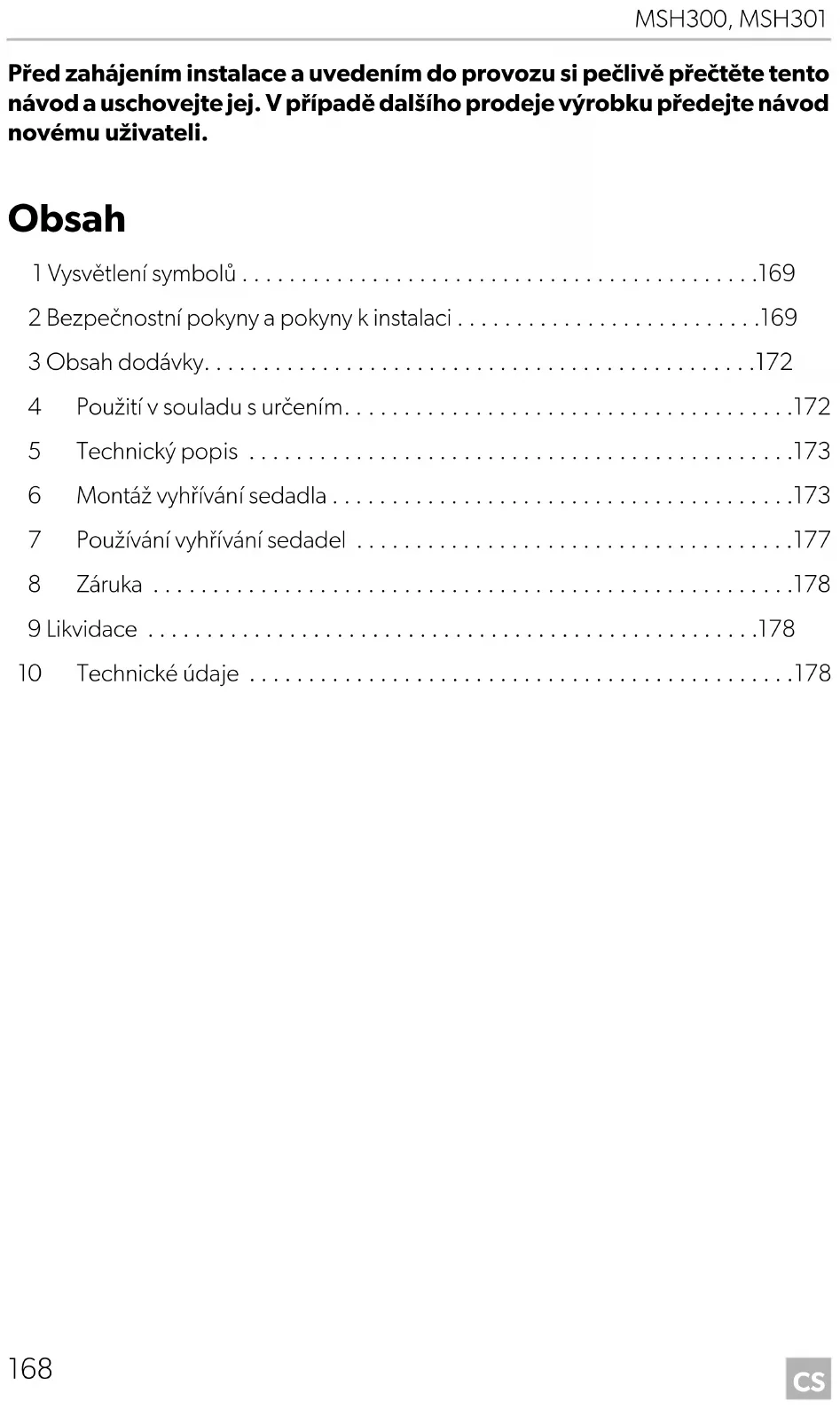

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Obsah

1 Vysvětlení symbolů .....169
2 Bezpečnostní pokyny a pokyny k instalaci .....169
3 Obsah dodávky....172
4 Použití v souladu s určením....172
5 Technický popis .....173
6 Montáž vyhřívání sedadla....173
7 Používání vyhřívání sedadel .....177
8 Záruka 178
9 Likvidace ....178
10 Technické údaje .....178

1 Vysvětlení symbolů

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Bezpečnostní pokyny a pokyny kinstalaci

Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

POZOR!

Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól.

V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól.

VÝSTRAHA!

Nedostatečně provedené spoje vodičů mohou způsobit zkrat s těmito následky:

•Vznik požáru kabelů
• Uvolnění airbagů
- Poškození elektronických řídicích systémů
- Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla).

Dodržujte proto následující pokyny:

- Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché konektory:

• 30 (přímý vstup z baterie plus přímý)
• 15 (spínaný pól plus, za baterií)
• 31 (vedení od baterie, kostra)

Nepoužívejte žádné lámací svorkovnice (tzv. „čokoláda“).

• Nejbezpečnějším způsobem připojení je připájet konce kabelů a následně je izolovat.
  Používejte na spojích s možností opakovaného odpojení pouze izolované kabelové koncovky, zástrčky a ploché konektory. Nepoužívejte žádné lisované spojky (kabelové spojky) nebo lámací svorkovnice (tzv. „čokolády”).

- Používejte ke spojování kabelů lisovací kleště (obr. 1 10, strana 3).

- Přišroubujte kabely v případě přípojek k vodiči 31 (kostra)

– pomocí kabelového oka a ozubené podložky k vlastnímu kostřicímu šroubu vozidla nebo

– kabelovým okem a šroubem do plechu k plechu karoserie.

Pamatujte na dobré uzemnění!

Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.

• V závislosti na vybavení vozidla musíte znovu nastavit následující data:

• K ó d r á d i a
• Hodiny ve vozidle
  – Spínací hodiny
• Palubnípočítač
  – Poloha sedadla

Pokyny k nastavení naleznete v příslušném návodu k obsluze.

Při montáži dodržujte následující pokyny:

- Upevněte součásti namontované ve vozidle tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.

- Při vrtání pamatujte na dostatek volného prostoru pro vrták, abyste zabránili vzniku škod (obr. 2, strana 4).

- Každý otvor odjehlete a ošetřete jej antikorozním prostředkem.

Při práci na elektrických součástech dodržujte následující pokyny:

• Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku (obr. 1 8, strana 3) nebo voltmetr (obr. 1 9, strana 3).
  Zkoušečky se žárovkami (obr. 1 12, strana 3) odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.
• Pamatujte při instalaci elektrických přípojek (obr. 3, strana 4):
  – kabely nesmíte zalamovat nebo zkrucovat,
  – kabely se nesmějí dřít o rohy a hrany,
  – kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.

- Izolujte všechny spoje a přípojky.

- Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační páskou, např. ke stávajícím vodičům.

Při použití vyhřívání sedadla dodržujte následující pokyny:

• Nepokládejte na sedadlo žádné špičaté nebo těžké předměty, v opačném případě může dojít k poškození vyhřívání sedadla.
• Osoby s poruchou vnímání tepla smějí používat vyhřívání sedadla pouze na stupeň 1.
• Pokud je vyhřívání sedadla zapnuté, nepokládejte na sedadlo žádné tepelně izolační materiály, jako jsou deky nebo kabáty.
  • Vylitím tekutin na sedadlo může dojít k poškození vyhřívání sedadla.
• Nikdy nezapínejte mokré vyhřívání sedadla.

3 Obsah dodávky

Č. na obr. 4, strana 4

Množství Název Č. výrobku

MSH300 MSH301

1 2 1 Topný prvek pro sedadlo 9101700038
2 2 1 Topný prvek pro opěradlo 9101700039
3 2 1 Spínač	9101700041
4 1	1 Sada přívodních kabelů(černá: pravá stranamodrá: levá strana)		9101700053
5 1	1 Spínací skříňka	9101700051
-	1	1 Vrtací šablona
-	12	6	Oboustranná lepicí páska
-	12	6	Izolační materiál
-	1	1 Návod k obsluze

4 Použití v souladu s určením

Vyhřívání sedadel MagicComfort MSH300 (výr. č. 9600000395) a MSH301 (výr. č. 9600000396) jsou vhodná k instalaci do předních sedadel osobních vozidel, dodávek a obytných vozů.

POZOR!

V případě vozidel s bočními airbagy v opěradlech sedadla, u sedadel s identifikací obsazení nebo se systémem identifikace dětské sedačky, musíte dodržovat údaje výrobce vozidla.

5 T e c h n i c k y

Topné prvky systémů vyhřívání sedadel MagicComfort MSH300 a MSH301 můžete instalovat do sedadla řidiče a do sedadla spolujezdce.

Topné prvky neovlivňují tvar sedadla.

Vyhřívání sedadel je ovládáno pomocí spínače.

6 Montáž vyhřívání sedadla

6.1 Potřebné nástroje (obr. 1, strana 3)

K instalaci a montáži potřebujete následující nástroje:

• Sada vrtáků (1)
  • Vrtačka (2)
• Šroubovák (3)
  • Sada očkových nebo otevřených klíčů (4)
  •Měřidlo (5)
  • Kladivo (6)
  •Důlčík (7)

K elektrickému připojení a k provedení jeho kontroly budete potřebovat následující pomůcky:

• Diodová zkoušečka (8) nebo voltmetr (9)
• Lisovací kleště (10)
- Izolační páska (11)
•Horkovzdušná pistole (13)
• Pájka (14)
• Pájecí cín (15)
- Příp. kabelové průchodky

K upevnění kabelů budete potřebovat případně ještě další vázací pásky na kabely.

6.2 Montáž vyhřívání sedadla

Demontáž sedadla

▶Zajistěte vozidlo proti pohybu.

POZOR!

V případě vozidel s bočními airbagy v opěradle sedadla dodržujte pokyny výrobce k demontáži sedadel a čalounění.

Zkontrolujte možnosti instalace podle tohoto návodu k obsluze a podle informací výrobce.
▶Vyšroubujte upevňovací šrouby sedadla řidiče.
▶Vyjměte sedadlo z auta.

Příprava sedadla

Odstraňte veškeré plastové obložení sedadla tak, abyste se dostali k upevnění potahu sedadla.
▶ Oddělte opěradlo od sedadla (obr. 7, strana 5 a obr. 8, strana 5).
▶Uvolněte potah sedadla.
Potahový materiál je většinou upnut širokou lepenkou nebo kovovým drátem vzáhybu spodního rámu.
▶ Uvolněte upevnění šroubovákem a kleštěmi (obr. 9, strana 5 a obr. 10, strana 5).
▶ Uvolněte případné čalounické svorky nebo příčné výztuhy (obr. 11, strana 5).
▶Otevřete také potah na opěradle.

Příprava topných prvků

POZOR!

Z důvodu zabránění zkratu musíte izolovat všechny odřené hrany dodaným izolačním materiálem.

POZNÁMKA

• Topné prvky můžete zkrátit na potřebnou délku, a přitom zkrátit oba podélné pruhy vodičů.
• V oblasti vybrání pro upnutí na sedadle nebo na opěradle můžete vyříznout v topném prvku výřez. Přitom smíte zářezy provést pouze v místě obou černých švů (obr. 5, strana 4).
• Nesmíte naříznout rohož podélně, protože v naříznuté oblasti nebude výrobek vyhřívat (obr. 5, strana 4).
• Stačí, aby topná plocha na opěradle dosahovala cca 30 – 35 cm nad plochou sedáku, protože řidič se opírá za běžné polohy při sezení pouze v této části (obr. 6, strana 4).

▶Položte topné prvky na sedadlo a na opěradlo.
Vyznačte v oblasti vybrání na sedadle nebo na opěradle tyto oblasti na topných prvcích.
Zaznačte potřebnou délku. Pamatujte přitom na hloubku vybrání. Topný prvek je potom do těchto vybrání vložen.
▶Ořízněte topný prvek na požadovanou délku.
▶V prípadě potřeby proved'te výřezy.
▶ Izolujte všechny zářezy dodaným izolačním materiálem.

Zaved'te topný prvek pro sedák sedadla mezi potahovou látku a pěnové jádro sedáku sedadla (obr. 12, strana 5).
▶Pokud jsou v sedadle instalována vybrání: Zajistěte, aby byly výřezy umístěny nad vybráními (obr. 13, strana 5) a vložte topný prvek do vybrání.
▶ Upevněte topný prvek oboustrannou lepicí páskou proti pohybu na pěnovém jádru.
Dávejte pozor, aby nedošlo k vytvoření záhybů nebo zalomení.

Montáž topného prvku pro opěradio sedadla

POZOR!

Pokud jsou sedadla vybavena bočními airbagy, je potah opatřen zeslabenými místy s kontrolovaným lomem. Potah sedadla proto nesmíte příliš silně napínat nebo posouvat.

▶ Uvolněte potah opěradla ve spodní části (obr. 14, strana 5).
Zasuňte topný prvek do meziprostoru mezi potah sedáku sedadla a sedák (obr. 15, strana 5).
▶ Upevněte topný prvek oboustrannou lepicí páskou tak, aby nevznikaly záhyby.

Montáž sedadla

▶Smontujte opět opěradla a sedadla.
▶Instalujte sedadlo do auta.
▶Upevněte sedadlo řidiče pomocí upevňovacích šroubů.

Připojení k elektrickému napájení

MSH300

Kompletní schéma zapojení naleznete na obr. 18, strana 6.

MSH301

Kompletní schéma zapojení naleznete na obr. 19, strana 7.

POZOR!

Dávejte pozor na bezpečnou instalaci především v oblasti kolejnic sedadel.

Upevněte spínací skříňku ke vhodnému místu v oblasti palubní desky (obr. 20, strana 8).
Najděte vhodné místo k instalaci spínače vyhřívání sedadla.
Pokud je to možné, použijte k tomuto účelu stávající záslepky.
Zkontrolujte, zda je za obložením dostatek místa k montáži spínače.
▶ Pomocí dodané šablony vyznačte výřez pro spínač (obr. 21, strana 8).
▶ Vytvořte otvor do označené oblasti pomocí vhodného nástroje.
▶ Namontujte spínač do otvoru (obr. 16, strana 5).
Instalujte připravený kabelový svazek tak, aby nemohlo dojít k zalomení kabelů nebo jejich prodření (obr. 17, strana 5).

7 Používání vyhřívání sedadel

POZNÁMKA

Logo vyhřívání sedadel (obr. 22 1, strana 8) svítí, i když je vyhřívání sedadla vypnuto.

▶Vyhřívání sedadel zapnete stisknutím spínače:

– Jedno stisknutí: Stupeň 3 (nejvyšší teplota)

– Dvě stisknutí: Stupeň 2 (střední teplota)

– Tři stisknutí: Stupeň 1 (nízká teplota)

– Jedno stisknutí: Stupeň 3 (nejvyšší teplota) – Dvě stisknutí: Stupeň 2 (střední teplota) – Tři stisknutí: Stupeň 1 (nízká teplota)

√ U spínače se rozsvítí jedna, dvě nebo tři kontrolky LED (obr. 22 2, strana 8).

▶ Vypnutí vyhřívání sedadla: Stiskněte tlačítko tolikrát, dokud u spínače nezhasnou kontrolky LED (obr. 22 2, strana 8).

√ U spínače se rozsvítí jedna, dvě nebo tři kontrolky LED (obr. 22 2, strana 8). ▶ Vypnutí vyhřívání sedadla: Stiskněte tlačítko tolikrát, dokud u spínače nezhasnou kontrolky LED (obr. 22 2, strana 8).

8 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

9 Likvidace

▶Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

10 Technické údaje

	MagicComfort MSH300	MagicComfort MSH301
Č. výrobku: 9600000395 9600000396
Provozní napětí: 12 V---
Výkon: Třístupňová regulace 10 –	70 wattůpro každé sedadlo
Max. příkon:	10 A	5 A
Rozměry:	Prvek sedáku sedadla: 580 x 270 mmPrvek opěradla sedadla: 580 x 270 mm
